1 OŚWIETLENIE WNĘTRZOWE

2 2

3 OŚWIETLENIE WNĘTRZOWE 3

4 Zalety LED, solidność Kontakt-Simon W dzisiejszych czasach technologia LED stanowi już realną alternatywę dla tradycyjnych źródeł światła. Zalety LED to: Duża trwałość Światło nie ulegające zmianom z upływem czasu Wysoka skuteczność świetlna Brak emisji promieniowania podczerwonego (IR) i ultrafioletowego (UV) Minimalna ilość ciepła Dynamika i sterowanie Wolne od ołowiu i rtęci 3LATA GWARANCJI 1-10V IP44 4

5 Szybkozłącza Niski profil i zintegrowany zasilacz Wytrzymała klamra mocująca Aluminiowy radiator, gwarancja trwałości LED Wysoki komfort, ukryte źródło światła Dostępne wersje i 5

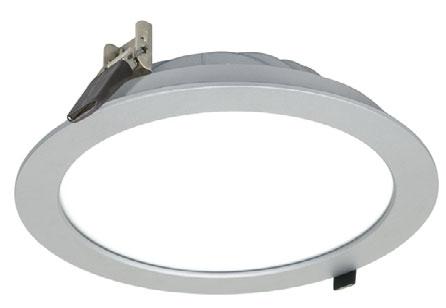

6 + 90 Lumeny/W Oprawa oświetleniowa kompletna 3LATA GWARANCJI DOWNLIGHT Oprawa oświetleniowa typu Downlight o niskim profilu, wbuwania lub napowierzchniowa, oświetlenia ogólnego Charakterystyka Zużycie energii: 24 W oprawa kompletna Strumień świetlny: 2100 lm (WW) / 2300 lm (NW) Temperatura barwowa: 3100K (WW) i 3900K (NW) Rozsył światła: General (Ogólny) CRI: > 80 Wykończenie: białe i aluminium Zasilacz: w zestawie i z podłączonym kablem Zasilanie: V Montaż: - wbuwany (średnica otworu: 210 mm) - napowierzchniowy za pośrednictwem akcesoriów Zalety Szybkozłącza Zasilacz zintegrowany Dyfuzor mleczny (punkty świetlne nie są wiczne) Natychmiastowy zapłon Trwałość oprawy świetlnej nie zależy od liczby zapłonów Wersje ze stopniem ochrony IP44 i z regulacją napięcia 1-10 V Oprawa o temperaturze barwowej zimnej stępna na zamówienie. Akcesoria montażu napowierzchniowego Gwarancja 3 lata i godz. L70 Porównanie z odpowiednikiem DOWNLIGHT Zużycie energii elektrycznej Liczba stępnych lumenów Oprawa typu Downlight wyposażona w lampę CFL 2 x 26 W (1) Simon W 24 W lm (2) lm 56 % OSZCZĘDNOŚCI x26 W Wydajność 44 lm/w 96 lm/w Trwałość użytkowa godz godz. (1) Lampa CFL ze statecznikiem elektronicznym (2) Lm realnie stępne przyjmując współczynnik odbicia i transmisji wynoszący 70% (3) Do obliczeń przyjęto 12 godzin dziennie świecenia przez 5 dni w tygodniu (3) 9,4 ROKU BEZ WYMIANY 6

7 Tabele zastosowań NW 500 luksów Liczba opraw Wysokość montażu 4 m NW 300 luksów m 2,5 m m 2 Przykład Dysponujemy lokalem o powierzchni 70 m 2, który chcemy oświetlić oprawami typu Downlight 2 x 26 umieszczonymi na wysokości 3 metrów. Proponujemy zastosowanie najnowszej generacji opraw oświetleniowych typu Downlight marki Simon wykorzystujących technologię LED. Tabela zastosowań pokazuje ile opraw będzie potrzebnych oświetlenia tej powierzchni światłem o natężeniu 500 luksów i jednorodności wynoszącej 0,5. Jakie korzyści uzyska klient? (Tabela poniżej) DOWNLIGHT 2 x 26 W CFL Simon Liczba zamontowanych opraw Łączna moc 1296 W 576 W Zużycie energii elektrycznej Roczne zużycie energii elektrycznej 54 W 24 W 2019 PLN 897 PLN 56% OSZCZĘDNOŚCI 9,4 ROKU BEZ WYMIANY Obliczenia dla standarwych warunków odbicia: podłoga 20%, sufit 70%, ściany 50%. Różnice w kolorze lub materiale mogą skutkować zmianą liczby opraw. Warunki użytkowania: 12 godzin dziennie przez 5 dni w tygodniu. Koszt energii: 0,49 PLN/kWh 7

8 + 90 Lumeny/W Oprawa oświetleniowa kompletna 3LATA GWARANCJI DOWNLIGHT Oprawa oświetleniowa typu Downlight o niskim profilu, wbuwania lub napowierzchniowa, oświetlenia ogólnego Charakterystyka Zużycie energii: 14 W oprawa kompletna Strumień świetlny: 1200 lm (WW) / 1300 lm (NW) Temperatura barwowa: 3100K (WW) i 3900K (NW) Rozsył światła: General (Ogólny) CRI: > 80 Wykończenie: białe i aluminium Zasilacz: w zestawie i z podłączonym kablem Zasilanie: V Montaż: - wbuwany (średnica otworu: 150 mm) - napowierzchniowy za pośrednictwem akcesoriów Zalety Szybkozłącze kablowe Zasilacz zintegrowany Dyfuzor mleczny (punkty świetlne nie są wiczne) Natychmiastowy zapłon Trwałość oprawy świetlnej nie zależy od liczby zapłonów Wersje ze stopniem ochrony IP44 i z regulacją napięcia 1-10 V Oprawa o temperaturze barwowej zimnej stępna na zamówienie. Akcesoria montażu napowierzchniowego Gwarancja 3 lata i godz. L70 Porównanie z odpowiednikiem DOWNLIGHT Zużycie energii elektrycznej Liczba stępnych lumenów Oprawa typu Downlight wyposażona w lampę CFL 1 x 26 W (1) Simon W 14 W lm (2) lm 50% OSZCZĘDNOŚCI x26 W Wydajność 42 lm/w 93 lm/w Trwałość użytkowa godz godz. (1) Lampa CFL ze statecznikiem elektronicznym (2) Lm realnie stępne przyjmując współczynnik odbicia i transmisji wynoszący 70% (3) Do obliczeń przyjęto 12 godzin dziennie świecenia przez 5 dni w tygodniu (3) 9,4 ROKU BEZ WYMIANY 8

9 Tabele zastosowań NW 500 luksów Liczba opraw Przykład Wysokość montażu 4 m NW 300 luksów m 2,5 m m 2 Dysponujemy lokalem o powierzchni 50 m 2, który chcemy oświetlić oprawami typu Downlight 1 x 26 umieszczonymi na wysokości 3 metrów. Proponujemy zastosowanie najnowszej generacji opraw oświetleniowych typu Downlight marki Simon wykorzystujących technologię LED. Tabela zastosowań pokazuje ile opraw będzie potrzebnych oświetlenia tej powierzchni światłem o natężeniu 500 luksów i jednorodności wynoszącej 0,5 (Tabela zastosowań) Jakie korzyści uzyska klient? (Tabela poniżej) DOWNLIGHT 1 x 26 W CFL Simon Liczba zamontowanych opraw Łączna moc 840 W 420 W Zużycie energii elektrycznej 28 W 14 W Roczne zużycie energii elektrycznej 1308 PLN 654 PLN 50 % OSZCZĘDNOŚCI 9,4 ROKU BEZ WYMIANY Obliczenia dla standarwych warunków odbicia: podłoga 20%, sufit 70%, ściany 50%. Różnice w kolorze lub materiale mogą skutkować zmianą liczby opraw. Warunki użytkowania: 12 godzin dziennie przez 5 dni w tygodniu Koszt energii: 0,49 PLN/kWh 9

10 3LATA GWARANCJI OPRAWA MODUŁOWA 726 Ultra płaska oprawa oświetleniowa sufitów podwieszanych, wbuwania i montażu napowierzchniowego Charakterystyka Zużycie energii: 44 W oprawa kompletna Strumień świetlny: 2800 lm (WW) i 3200 lm (NW) Temperatura barwowa: 3000K (WW) i 4000K (NW) Rozsył światła: General (Ogólny) CRI: > 80 Wykończenie: dyfuzor PMMA Zasilacz: w zestawie Zasilanie: 230 V Montaż: - profil odkryty: wymiary powierzchni świetlnej 595 x 595 mm lub 1195 x 295 mm - wbuwany, napowierzchniowy, profil zakryty i częściowo zakryty: przy użyciu akcesoriów Gwarancja 3 lata i godz. L70 Zalety Kabel zasilający w zestawie Minimalna grubość Oddzielne zabezpieczenie dla każdej grupy LED Nie męczy wzroku, nie migocze Światło nie ulegające zmianom z upływem czasu Natychmiastowy zapłon Kształt kwadratu i prostokąta Wersje z regulacją napięcia 1-10 V Porównanie z odpowiednikiem OPRAWA OŚWIETLENIOWA MODUŁOWA Oprawa oświetleniowa T8 4 x 18 W (1) Simon 726 Zużycie energii elektrycznej 76 W 44 W 42% OSZCZĘDNOŚCI Liczba stępnych lumenów lm (2) lm x18 W (1) Oprawa oświetleniowa T8 ze statecznikiem elektronicznym (2) Lm realnie stępne przyjmując współczynnik odbicia i transmisji wynoszący 63% (3) Do obliczeń przyjęto 12 godzin dziennie świecenia przez 5 dni w tygodniu 10 Wydajność 45 lm/w 73 lm/w Trwałość użytkowa godz godz. (3) 9,4 ROKU BEZ WYMIANY

11 Tabele zastosowań NW 500 luksów NW 300 luksów Liczba opraw Przykład Wysokość montażu 4 mts mts 2,5 mts Dysponujemy lokalem o powierzchni 90 m 2, który chcemy oświetlić plafonami jarzeniowymi 4 x 18 umieszczonymi na wysokości 4 metrów. Proponujemy zastosowanie opraw oświetleniowych najnowszej generacji marki Simon wykorzystujących technologię LED. Tabela zastosowań pokazuje ile opraw będzie potrzebnych oświetlenia tej powierzchni światłem o natężeniu 500 luksów i jednorodności wynoszącej 0,5 (Tabela zastosowań) Jakie korzyści uzyska nasz klient? (Tabela poniżej) m 2 OPRAWA OŚWIETLENIOWA MODUŁOWA 4 x 18 W T8 Simon 726 Liczba zamontowanych opraw Łączna moc 1900 W 1100 W Zużycie energii elektrycznej 76 W 44 W Roczne zużycie energii elektrycznej 2960,58 PLN 1714 PLN 42% OSZCZĘDNOŚCI 9,4 ROKU BEZ WYMIANY Obliczenia dla standarwych warunków odbicia: podłoga 20%, sufit 70%, ściany 50%. Różnice w kolorze lub materiale mogą skutkować zmianą liczby opraw. Warunki użytkowania: 12 godzin dziennie przez 5 dni w tygodniu Koszt energii: 0,49 PLN/kWh 11

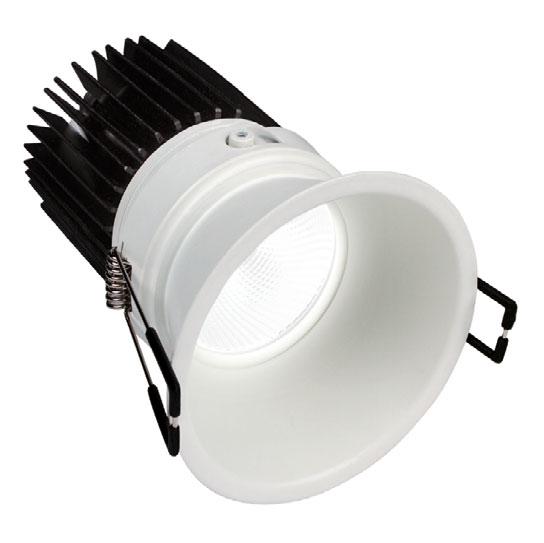

12 3LATA GWARANCJI DOWNLIGHT Oprawa oświetleniowa typu Downlight wbuwania z zakrytym źródłem światła zapewniająca maksymalny komfort wizualny Charakterystyka Zużycie energii: 12 W oprawa kompletna Strumień świetlny: 440 lm (WW) / 460 lm (NW) Temperatura barwowa: 3100K (WW) i 3900K (NW) Rozsył światła: 30 CRI: > 80 Wykończenie: białe i aluminium Zasilacz: w zestawie i z kablem przyłączeniowym Zasilanie: 230 V Montaż: wbuwany (średnica otworu: 72 mm) Zalety Kabel zasilający w zestawie Minimalna emisja ciepła Nie nagrzewa się. Nie uszkadza sufitów Światło nie ulegające zmianom z upływem czasu Kontrola olśnienia Integralność estetyczna Oszczędza klimatyzację Minimalne utrzymanie Gwarancja 3 lata i godz. L70 Porównanie z odpowiednikiem DOWNLIGHT Zużycie energii elektrycznej OPRAWA DICHROICZNA 50 W 50 W 12 W Simon % OSZCZĘDNOŚCI Liczba stępnych lumenów 640 lm 440 lm (1) Trwałość użytkowa 4000 godz godz. 9,4 ROKU BEZ WYMIANY x50 W (1) Dane odpowiadające temperaturze barwowej WW 12

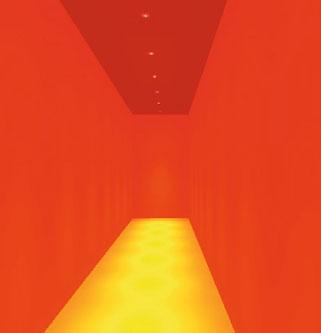

13 (A) Poziomy świetlne Symulacja sytuacji rzeczywistej (B) (C) lx Oprawy oświetleniowe Szerokość korytarza Średnie natężenie oświetlenia (Em) Jednorodność Odstęp między oprawami (A) **-383 1,50 m 150 lx 0,40 1,25 m (B) ** m 170 lx 0,45 1,70 x 1,10 m (C) ** m 165 lx 0,45 1,70 x 1,10 m ** Należy uzupełnić indeks kodem wykończenia (30 białe / 33 aluminium ) 13

14 3LATA GWARANCJI DOWNLIGHT Oprawa oświetleniowa typu Downlight wbuwania z zakrytym źródłem światła zapewniająca maksymalny komfort wizualny Charakterystyka Zużycie energii: 15 W oprawa kompletna Strumień świetlny: 900 lm (WW) / 950 lm (NW) Temperatura barwowa: 3100K (WW) i 3900K (NW) Rozsył światła: 35 i 50 CRI: > 80 Wykończenie: białe i aluminium Zasilacz: w zestawie i z kablem przyłączeniowym Zasilanie: V / Hz Montaż: wbuwany (średnica otworu: 72 mm) Gwarancja 3 lata i godz. L70 Zalety Maksymalna rozwartość wiązki światła w celu zmniejszenia liczby opraw Kabel zasilający w zestawie Minimalna emisja ciepła Nie nagrzewa się. Nie uszkadza sufitów Światło nie ulegające zmianom z upływem czasu Kontrola olśnienia Integralność estetyczna Oszczędza klimatyzację Minimalne utrzymanie Wersje z regulacją napięcia 1-10 V Oprawa ze stopniem ochrony IP44 Porównanie z odpowiednikiem DOWNLIGHT Zużycie energii elektrycznej OPRAWA DICHROICZNA 50 W 50 W 15 W Simon % OSZCZĘDNOŚCI Liczba stępnych lumenów 640 lm 900 lm (1) Trwałość użytkowa 4000 godz godz. > 9,5 ROKU BEZ WYMIANY x50 W (1) Dane odpowiadające temperaturze barwowej WW 14

15 (A) Poziomy świetlne Symulacja sytuacji rzeczywistej (B) (C) lx Oprawy oświetleniowe Szerokość korytarza Średnie natężenie oświetlenia (Em) Jednorodność Odstęp między oprawami (A) **-483 1,50 m 160 lx 0,50 2 m (B) ** m 140 lx 0,45 2 m (C) ** m 155 lx 0,45 2,5 x 1,5 m ** Należy uzupełnić indeks kodem wykończenia (30 białe / 33 aluminium ) 15

16 3LATA GWARANCJI DOWNLIGHT Oprawa oświetleniowa wbuwania, uchylna typu Downlight o minimalistycznym wyglądzie Charakterystyka Zużycie energii: 13 W oprawa kompletna Strumień świetlny: 500 lm (WW) / 510 lm (NW) Temperatura barwowa: 3100K (WW) i 3900K (NW) Rozsył światła: 30 CRI: > 80 Wykończenie: białe i aluminium Zasilacz: w zestawie i z kablem przyłączeniowym Zasilanie: 230 V Montaż: wbuwany (średnica otworu: 78 mm) Gwarancja 3 lata i godz. L70 Zalety Kabel zasilający w zestawie Uchylna +/ 30 stopni Minimalna emisja ciepła Nie nagrzewa się. Nie uszkadza sufitów Światło nie ulegające zmianom z upływem czasu Kontrola olśnienia Integralność estetyczna Oszczędza klimatyzację Minimalne utrzymanie Wersje ze stopniem ochrony IP44 i z regulacją napięcia 1-10 V Porównanie z odpowiednikiem DOWNLIGHT OPRAWA DICHROICZNA 50 W Simon Zużycie energii elektrycznej 50 W 13 W 75 % OSZCZĘDNOŚCI Liczba stępnych lumenów 640 lm 500 lm (1) Trwałość użytkowa 4000 godz godz. 9,4 ROKU BEZ WYMIANY x50 W (1) Dane odpowiadające temperaturze barwowej WW 16

17 (A) Poziomy świetlne Symulacja sytuacji rzeczywistej (B) (C) lx Oprawy oświetleniowe Szerokość korytarza Średnie natężenie oświetlenia (Em) Jednorodność Odstęp między oprawami (A) **-383 1,50 m 180 lx 0,40 1,05 m (B) ** m 205 lx 0,45 1,45 x 1,00 m (C) ** m 210 lx 0,45 1,70 x 1,10 m ** Należy uzupełnić indeks kodem wykończenia (30 białe / 33 aluminium ) 17

18 3LATA GWARANCJI DOWNLIGHT Oprawa oświetleniowa wbuwania, zamiast i uchylna typu Downlight oświetlenia ogólnego i akcentowego Charakterystyka Zużycie energii: 15,5 W oprawa kompletna Strumień świetlny: 1000 lm (WW) / 1080 lm (NW) Temperatura barwowa: 3100K (WW) i 3900K (NW) Rozsył światła: 40 CRI: > 80 Wykończenie: białe i aluminium Zasilacz: w zestawie i z kablem przyłączeniowym Zasilanie: V / Hz Montaż: wbuwana (średnica otworu: 75 mm) Gwarancja 3 lata i godz. L70 Zalety Maksymalna rozwartość wiązki światła w celu zmniejszenia liczby opraw Kabel zasilający w zestawie Uchylna +/ 30 stopni Minimalna emisja ciepła Nie nagrzewa się. Nie uszkadza sufitów Światło nie ulegające zmianom z upływem czasu Oszczędza klimatyzację Minimalne utrzymanie Wersje z regulacją napięcia 1-10 V Porównanie z odpowiednikiem DOWNLIGHT OPRAWA DICHROICZNA 50 W Simon Zużycie energii elektrycznej 50 W 15,5 W 70 % OSZCZĘDNOŚCI Liczba stępnych lumenów 640 lm 1000 lm (1) Trwałość użytkowa 4000 godz godz. > 9,5 ROKU BEZ WYMIANY x50 W (1) Dane odpowiadające temperaturze barwowej WW 18

19 (A) Poziomy świetlne Symulacja sytuacji rzeczywistej (B) (C) lx Oprawy oświetleniowe Szerokość korytarza Średnie natężenie oświetlenia (Em) Jednorodność Odstęp między oprawami (A) **-483 1,50 m 155 lx 0,50 2,00 m (B) ** m 140 lx 0,50 2,00 m (C) ** m 140 lx 0,40 1,65 m ** Należy uzupełnić indeks kodem wykończenia (30 białe / 33 aluminium ) 19

20 3LATA GWARANCJI DOWNLIGHT Oprawa oświetleniowa wbuwania, uchylna typu Downlight oświetlenia ogólnego i akcentowego Charakterystyka Zużycie energii: 15,5 W oprawa kompletna Strumień świetlny: 1000 lm (WW) / 1080 lm (NW) Temperatura barwowa: 3100K (WW) i 3900K (NW) Rozsył światła: 40 CRI: > 80 Wykończenie: białe i aluminium Zasilacz: w zestawie i z kablem przyłączeniowym Zasilanie: V / Hz Montaż: wbuwany (średnica otworu: 82 mm) Gwarancja 3 lata i godz. L70 Zalety Maksymalna rozwartość wiązki światła w celu zmniejszenia liczby opraw Okrągły otwór wbuwania Kabel zasilający w zestawie Uchylna +/ 30 stopni Minimalna emisja ciepła Nie nagrzewa się. Nie uszkadza sufitów Światło nie ulegające zmianom z upływem czasu Oszczędza klimatyzację Minimalne utrzymanie Wersje z regulacją napięcia 1-10 V Porównanie z odpowiednikiem DOWNLIGHT OPRAWA DICHROICZNA 50 W Simon Zużycie energii elektrycznej 50 W 15,5 W 70 % OSZCZĘDNOŚCI Liczba stępnych lumenów 640 lm 1000 lm (1) Trwałość użytkowa 4000 godz godz. > 9,5 ROKU BEZ WYMIANY x50 W (1) Dane odpowiadające temperaturze barwowej WW 20

21 (A) Poziomy świetlne Symulacja sytuacji rzeczywistej (B) (C) lx Oprawy oświetleniowe Szerokość korytarza Średnie natężenie oświetlenia (Em) Jednorodność Odstęp między oprawami (A) **-483 1,50 m 155 lx 0,50 2,00 m (B) ** m 140 lx 0,50 2,00 m (C) ** m 140 lx 0,40 1,65 m ** Należy uzupełnić indeks kodem wykończenia (30 białe / 33 aluminium ) 21

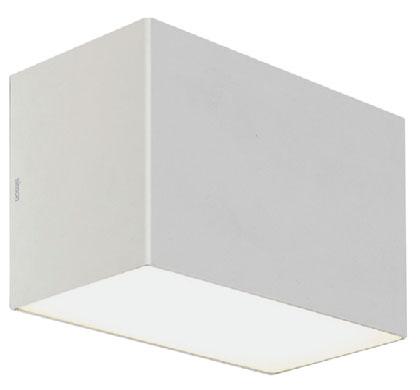

22 3LATA GWARANCJI OPRAWA ŚCIENNA 707 Kinkiet o minimalistycznym wzornictwie oświetlenia akcentowego Charakterystyka Temperatura barwowa: 3100K (WW) i 3900K (NW) CRI: > 80 Wykończenie: białe i aluminium Zasilacz: w zestawie Zasilanie: 230 V Montaż: naścienny Zalety Kabel zasilający w zestawie Jednorodność estetyczna (bez wicznych śrub) Nie nagrzewa się. Nie uszkadza ścian Światło nie ulegające zmianom z upływem czasu Oszczędność zużycia energii Minimum utrzymania Gwarancja 3 lata i godz. L70 Model Optyka Moc Ciepła biała (WW) Lumeny Neutralna (NW) L 6 W L 10 W L 8 W L 12 W

23 Przykład Uniwersalność konstrukcji tej gamy opraw umożliwia łączenie efektów świetlnych jedno- i dwukierunkowych oraz zawieszanie ich w pozycji poziomej i pionowej. 23

24 LEDFLEX 810 Elastyczna taśma LED ogólnego oświetlania konturów, oświetlenia modelującego i uzyskiwania efektów kolorystycznych Charakterystyka Długość: 5 m, (z możliwością ucięcia co 3 diody LED) Wykończenie: żywica epoksywa (konturowa IP65) i powłoka z silikonu (oprawa o wysokiej jasności IP65) Zasilacz: brak w zestawie Rozsył światła: General (Ogólny) Zasilanie: 12 V Gwarancja 2 lata i godz. L70 Zalety Łatwy montaż dzięki uniwersalności i funkcjonalności oprawy Zabezpieczenie przed kondensacją (IP65) Do użytku wewnątrz i na zewnątrz budynku Duże ograniczenie zużycia energii Nawet pięciokrotnie dłuższa trwałość użyteczna w porównaniu lamp fluorescencyjnych i neonowych Niskie koszty utrzymania Typ Ochrona Temperatura barwowa Moc Lumeny Montaż Konturowa IP65 IP (NW) 20 W (CW) 20 W 2160 RGB 24 W (WW) 20 W 2000 RGB 44 W 1390 Napowierzchniowy Profile* O wysokiej jasności IP65 IP (WW) 65 W (WW) 65 W (CW) 65 W (WW) 65 W (WW) 65 W (CW) 65 W 5080 Napowierzchniowy Profile* 24

25 Przykład Wymiarowanie sufitowego podświetlenia modelującego o długości 20 metrów bieżących z profilami napowierzchniowymi Ile sztuk Ledflex i profilów trzeba będzie użyć? Indeksy Opis Długość Sztuki Profile specjalne LedFlex o wysokiej jasności 2700 WW 5 m Zasilacz LedStrip / Flex 132 W / 12 V Profile napowierzchniowe dla LedFlex 2000 mm 2 m Zaślepka początkowa i końcowa profili napowierzchniowych (zawiera dwie zaślepki) Klipsy montażu profilów napowierzchniowych (zawiera dwa klipsy)

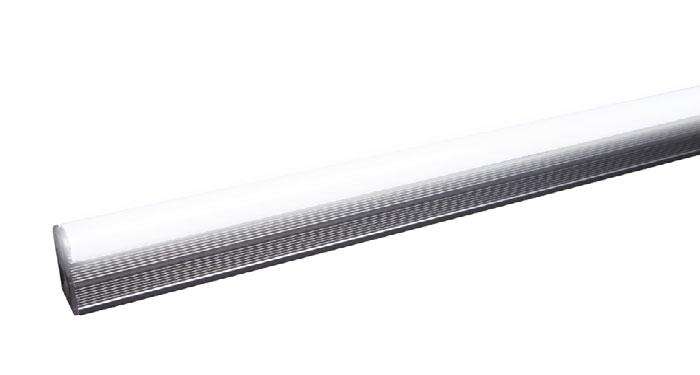

26 3LATA GWARANCJI LEDLINE 815 Oprawa liniowa ciągła oświetlenia ogólnego, modelującego lub meblowego Charakterystyka Zużycie energii: 10 W (600 mm) i 18 W (1200 mm) Strumień świetlny: 600 mm 700 lm (WW) / 750 lm (NW) 1200 mm 1400 lm (WW) / 1500 lm (NW) Temperatura barwowa: 3100K (WW) i 3900K (NW) Rozsył światła: General (Ogólny) CRI: > 80 Wykończenie: aluminium Zasilacz: w zestawie Zasilanie: 230 V / 50 Hz Montaż: napowierzchniowy, oprawy można łączyć Gwarancja 3 lata i godz. L70 Zalety Duże ograniczenie zużycia energii Zasilacz zintegrowany Oprawy napowierzchniowe, które można łączyć Oświetlenie ciągłe i jednorodne Akcesoria montażu w zestawie Bezpośrednie podłączenie zasilania 230 V Nawet pięciokrotnie dłuższa trwałość użyteczna w porównaniu lamp fluorescencyjnych i neonowych Nie nagrzewa się. Oprawa nie uszkadza powierzchni, na której jest umieszczana Światło nie ulegające zmianom z upływem czasu Oszczędza klimatyzację Minimum utrzymania Opis Długość Temperatura barwowa Moc Lumeny Maks. liczba połączonych sztuk Ledline 815 WW (WW) mm 10 W Ledline 815 NW (NW) szt. (150 W) Ledline 815 WW (WW) mm 18 W Ledline 815 NW (NW) szt. (150 W) 26

27 Przykład Zwarta konstrukcja tej gamy opraw ze zintegrowanym zasilaczem umożliwia ich montaż przy minimalnym wykorzystaniu przestrzeni. Możliwość łączenia opraw bez elementów pośrednich pozwala na zestawianie ciągłych linii oświetleniowych o skonałej luminancji. 27

28 3LATA GWARANCJI OPRAWY TYPU BEACON 835 Oprawa typu beacon dla datkowego oświetlenia wnętrz w wersji z pośrednią lub rozproszoną emisją światła Charakterystyka Zużycie energii: 1,2 W Strumień świetlny: Pośredni: 40 lm (WW) / 50 lm (NW) Rozproszony: 60 lm (WW) / 70 lm (NW) Temperatura barwowa: 3100K (WW) i 3900K (NW) Rozsył światła: pośredni (zalewowy) i rozproszony CRI: > 80 Wykończenie: białe i aluminium Zasilacz: w zestawie Zasilanie: V / Hz Montaż: wbuwany i na ścianie Wymiary otworu: - z puszką wbuwania: 84 x 84 mm - bez puszki wbuwania: 71 x 78 mm Stopień ochrony: IP20 Gwarancja 3 lata i godz. L70 Zalety Zasilacz zintegrowany Kabel zasilający w zestawie Oszczędność zużycia energii Nie nagrzewa się. Oprawa nie uszkadza powierzchni, na której jest umieszczana Światło nie ulegające zmianom z upływem czasu Oszczędza klimatyzację Minimum utrzymania Obuwa wbuwania w zestawie Model Optyka Temperatura barwowa Moc Lumeny Pośrednia 3100 (WW) 40 1,2 W 3900 (NW) Dyfuzor 3100 (WW) 60 1,2 W 3900 (NW) 70 28

29 Przykład Gama opraw świetlnych typu beacon wytwarzających strumień światła odpowiedni świetlania stref przejściowych. Oprawy te idealnie się nadają wzmacniania projektów oświetleniowych stref przejściowych w połączeniu z kinkietami i oprawami typu wnlight. 29

30 57 mm 51 mm Ø 233 mm Ø 165 mm DOWNLIGHT Indeks Opis Wykończenie Montaż Lumeny Moc (W) **-983 Downlight 725 WW Advance GENERAL Wbuwany **-984 Downlight 725 NW Advance GENERAL Wbuwany *725220**-986 Downlight 725 CW Advance GENERAL Wbuwany **-983 Downlight 725 WW Advance GENERAL 1-10 V Wbuwany **-984 Downlight 725 NW Advance GENERAL 1-10 V Wbuwany **-983 Downlight 725 WW Advance GENERAL IP44 Wbuwany **-984 Downlight 725 NW Advance GENERAL IP44 Wbuwany **-983 Downlight 725 WW Advance GENERAL Wbuwany **-984 Downlight 725 NW Advance GENERAL Wbuwany *725230**-986 Downlight 725 CW Advance GENERAL Wbuwany **-983 Downlight 725 WW Advance GENERAL 1-10 V Wbuwany **-984 Downlight 725 NW Advance GENERAL 1-10 V Wbuwany **-983 Downlight 725 WW Advance GENERAL IP44 Wbuwany **-984 Downlight 725 NW Advance GENERAL IP44 Wbuwany * Dostępność na zamówienie ** Należy uzupełnić indeks kodem wykończenia (30 białe / 33 aluminium ) Ilość sztuk w opakowaniu: 1 60 mm 60 mm Ø 255 mm Ø 180 mm AKCESORIA DOWNLIGHT Indeks Opis Wykończenie Montaż Lumeny Moc (W) Akcesoria montażu napowierzchniowego Downlight Akcesoria montażu napowierzchniowego Downlight Napowierzchniowy - - Napowierzchniowy - - Biały Ilość sztuk w opakowaniu: 1 Aktualne ceny należy sprawdzić na stronie internetowej 30

31 10 mm 295 mm 595 mm mm OPRAWA MODUŁOWA 726 Indeks Opis Wykończenie Montaż Lumeny Moc (W) Oprawa modułowa x 60 WW Profil odkryty Oprawa modułowa x 60 NW Profil odkryty Oprawa modułowa x 60 CW Profil odkryty Oprawa modułowa x 30 WW Profil odkryty Oprawa modułowa x 30 NW Profil odkryty Oprawa modułowa x 30 CW Profil odkryty Oprawa modułowa x 60 WW 1-10 V Profil odkryty Oprawa modułowa x 60 NW 1-10 V Profil odkryty Oprawa modułowa x 60 CW 1-10 V Profil odkryty Oprawa modułowa x 30 WW 1-10 V Profil odkryty Oprawa modułowa x 30 NW 1-10 V Profil odkryty Oprawa modułowa x 30 CW 1-10 V Profil odkryty Aluminium Ilość sztuk w opakowaniu: 1 AKCESORIA DO OPRAWY MODUŁOWEJ 726 Indeks Opis Wykończenie Montaż Lumeny Moc (W) Akcesoria montażu na suficie tynkowanym 60 x 60 Natynkowy Akcesoria montażu na suficie tynkowanym 120 x 30 Natynkowy Akcesoria montażu napowierzchniowego 60 x 60 Napowierzchniowy Akcesoria montażu napowierzchniowego 120 x 30 Napowierzchniowy - - N Akcesoria montażu profilu częściowo zakrytego / zakrytego - Profil częściowo/zakryty - - N Akcesoria montażu profilu zakrytego 60 x 60 Profil zakryty - - N Akcesoria montażu profilu zakrytego 120 x 30 Profil zakryty - - Biały Ilość sztuk w opakowaniu: 1 31

32 130 mm 100,6 mm Ø 82 mm Ø 82 mm DOWNLIGHT Indeks Opis Wykończenie Montaż Lumeny Moc (W) **-383 Downlight 706 WW FLOOD IP44 Wbuwany **-384 Downlight 706 NW FLOOD Wbuwany N **-383 Downlight WW FLOOD IP44 Wbuwany N **-384 Downlight NW FLOOD Wbuwany N **-483 Downlight WW WIDE FLOOD Wbuwany N **-484 Downlight NW WIDE FLOOD Wbuwany N **-383 Downlight WW FLOOD 1-10 V Wbuwany N **-384 Downlight NW FLOOD 1-10 V Wbuwany N **-483 Downlight WW WIDE FLOOD 1-10 V Wbuwany N **-484 Downlight NW WIDE FLOOD 1-10 V Wbuwany ** Należy uzupełnić indeks kodem wykończenia (30 białe / 33 aluminium ) Ilość sztuk w opakowaniu: 1 80,5 mm 79 mm 86 mm Ø 98 mm Ø 88 mm Ø 90 mm DOWNLIGHT Indeks Opis Wykończenie Montaż Lumeny Moc (W) **-383 Downlight 705 uchylna WW FLOOD Wbuwany **-384 Downlight 705 uchylna NW FLOOD Wbuwany **-383 Downlight 705 uchylna WW FLOOD 1-10 V Wbuwany **-384 Downlight 705 uchylna NW FLOOD 1-10 V Wbuwany **-383 Downlight 705 WW FLOOD IP44 Wbuwany **-384 Downlight 705 NW FLOOD IP44 Wbuwany **-483 Downlight WW WIDE FLOOD Wbuwany ,5 N **-484 Downlight NW WIDE FLOOD Wbuwany ,5 N **-483 Downlight WW WIDE FLOOD 1-10 V Wbuwany ,5 N **-484 Downlight NW WIDE FLOOD 1-10 V Wbuwany ,5 N **-483 Downlight czworokątna WW WIDE FLOOD Wbuwany ,5 N **-484 Downlight czworokątna NW WIDE FLOOD Wbuwany ,5 N **-483 Downlight czworokątna WW WIDE FLOOD 1-10 V Wbuwany ,5 N **-484 Downlight czworokątna NW WIDE FLOOD 1-10 V Wbuwany ,5 ** Należy uzupełnić indeks kodem wykończenia (30 białe / 33 aluminium ) Ilość sztuk w opakowaniu: 1 Aktualne ceny należy sprawdzić na stronie internetowej 32

33 75 mm 75 mm 75 mm 75 mm 120 mm 60 mm OPRAWA ŚCIENNA Indeks Opis Wykończenie Montaż Lumeny Moc (W) **-683 Oprawa ścienna L WW GENERAL Naścienny **-684 Oprawa ścienna L NW GENERAL Naścienny **-683 Oprawa ścienna L WW GENERAL-FLOOD Naścienny **-684 Oprawa ścienna L NW GENERAL-FLOOD Naścienny **-883 Oprawa ścienna L WW DIFFUSED Naścienny **-884 Oprawa ścienna L NW DIFFUSED Naścienny **-883 Oprawa ścienna L WW DIFFUSED Naścienny **-884 Oprawa ścienna L NW DIFFUSED Naścienny ** Należy uzupełnić indeks kodem wykończenia (30 białe / 33 aluminium ) Ilość sztuk w opakowaniu: 1 22 mm 12 mm LEDFLEX 810 Indeks Opis 16 mm 12 mm Wykończenie Montaż Lumeny Moc (W) LedFlex konturowa 810 NW Napowierzchniowy LedFlex konturowa 810 CW Napowierzchniowy LedFlex konturowa 2700 WW Profile Ledflex konturowa RGB Profile LedFlex konturowa 810 RGB Napowierzchniowy LedFlex o wysokiej jasności 810 WW Napowierzchniowy LedFlex o wysokiej jasności 810 CW Napowierzchniowy LedFlex o wysokiej jasności WW Profile LedFlex o wysokiej jasności CW Profile LedFlex o wysokiej jasności WW Napowierzchniowy LedFlex o wysokiej jasności 2700 WW Profile Profile dla LedFlex 2000 mm Wbuwany Profile dla LedFlex 2000 mm Napowierzchniowy Profile kątowe dla LedFlex 2000 mm Napowierzchniowy Dyfuzor mleczny profilów Dyfuzor przeźroczysty profilów Zaślepka początkowa i końcowa profilów wbuwanych (2 szt.) Zaślepka początkowa i końcowa profilów napowierzchniowych (2 szt.) Zaślepka początkowa i końcowa profilów kątowych (2 szt.) Klipsy montażu profilów napowierzchniowych (2 szt.) Klipsy montażu profilów kątowych (2 szt.) Zasilacz LedStrip / Flex 30 W / 12 V Zasilacz LedStrip / Flex 60 W / 12 V Zasilacz LedStrip / Flex 132 W / 12 V Sterowanie RGB Aluminium Napowierzchniowy: IP65 / Profile: IP20 Ilość sztuk w opakowaniu: 1 33

34 22 mm 33 mm LEDLINE 815 Indeks Opis Wykończenie Montaż Lumeny Moc światła (W) Ledline 815 WW 600 Napowierzchniowy Ledline 815 NW 600 Napowierzchniowy Ledline 815 WW 1200 Napowierzchniowy Ledline 815 NW 1200 Napowierzchniowy Aluminium Ilość sztuk w opakowaniu: 1 90 mm 90 mm 58 mm 90 mm 58 mm 90 mm OPRAWY TYPU BEACON 835 Indeks Opis Wykończenie Montaż Lumeny Moc światła (W) **-983 Beacon 835 WW Indirect Naścienny 40 1, **-984 Beacon 835 WW Indirect Naścienny 50 1, **-883 Beacon 835 WW Diffused Naścienny 60 1, **-884 Beacon 835 WN Diffused Naścienny 70 1,2 ** Należy uzupełnić indeks kodem wykończenia (30 białe / 33 aluminium ) Ilość sztuk w opakowaniu: 1 Obuwa wbuwania w zestawie Aktualne ceny należy sprawdzić na stronie internetowej 34

35 35

36 KONTAKT-SIMON S.A. ul. Bestwińska Czechowice-Dziedzice tel.: faks: zamówienia faksem:
