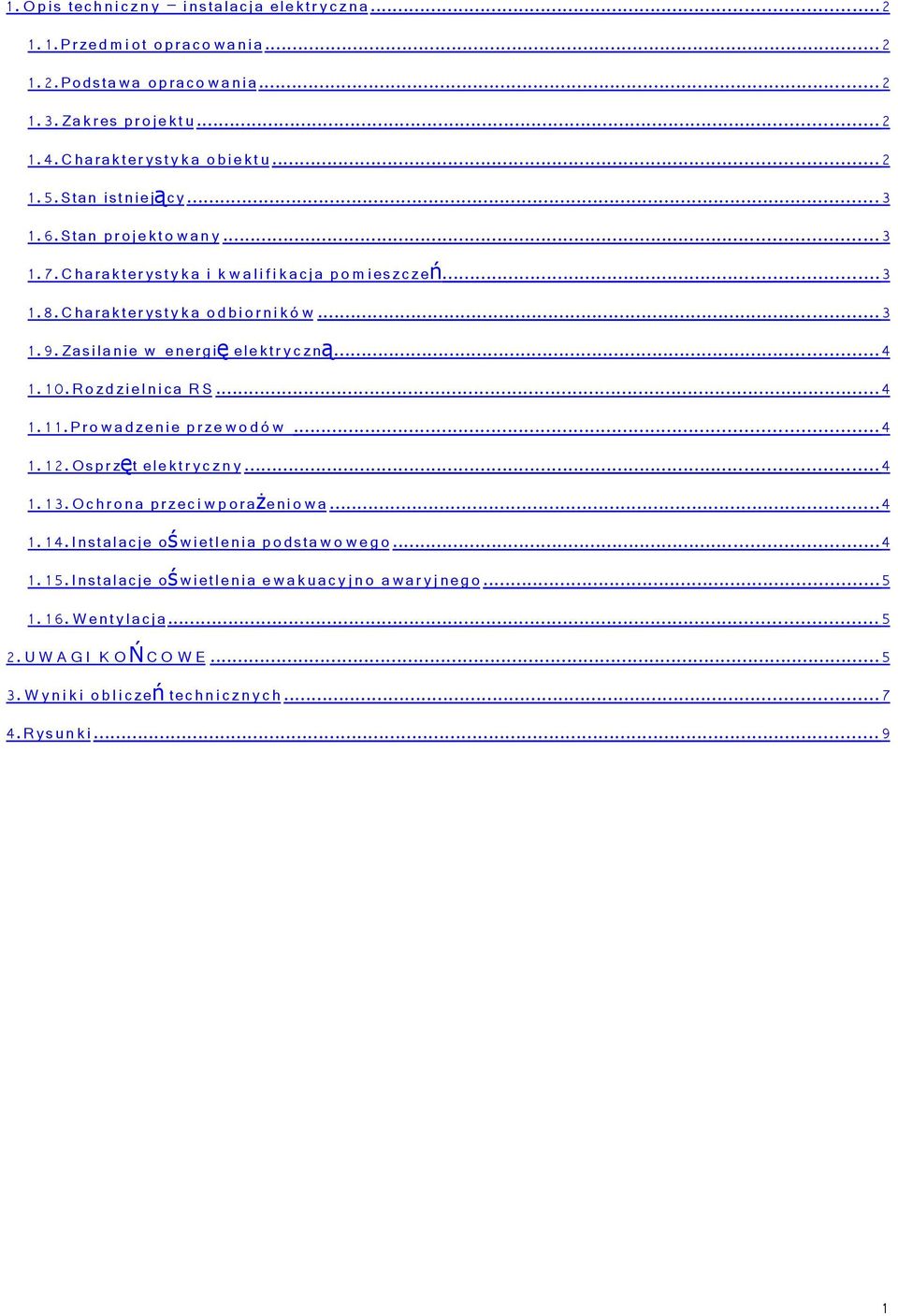

1 1. O pis techniczn y i nstalacja ele ktr ycz na Przed m i ot o praco wania Podsta wa o praco w a nia Za kres pr oje ktu Charakter yst y ka o bie ktu Stan istnieją cy Stan proje kto w a n y Charakter yst y ka i k w a l i fi kacja p o m ieszczeń Charakter yst y ka o d bi orni k ó w Zasilanie w energi ę elektr y czną Rozdziel ni ca R S Pro w a dzenie prze w o d ó w Osprzę t ele ktr yczn y Ochrona przeci w p oraż eni o w a Instalacje oś w ietlenia p o dsta w o w e g o Instalacje oś w ietlenia e wa k uac y j n o a war y j nego Went y lacja U W A G I K O Ń C O W E W y n i k i o blicze ń techniczn y c h R ysun k i...9 1

Zasilanie w energi ę elektr y czną...4 1. 10.Rozdziel ni ca R S...4 1. 1 1.Pro w a dzenie prze w o d ó w...4 1. 12. Osprzę t ele ktr yczn y...4 1. 13. Ochrona przeci w p oraż eni o w a...4 1. 14.

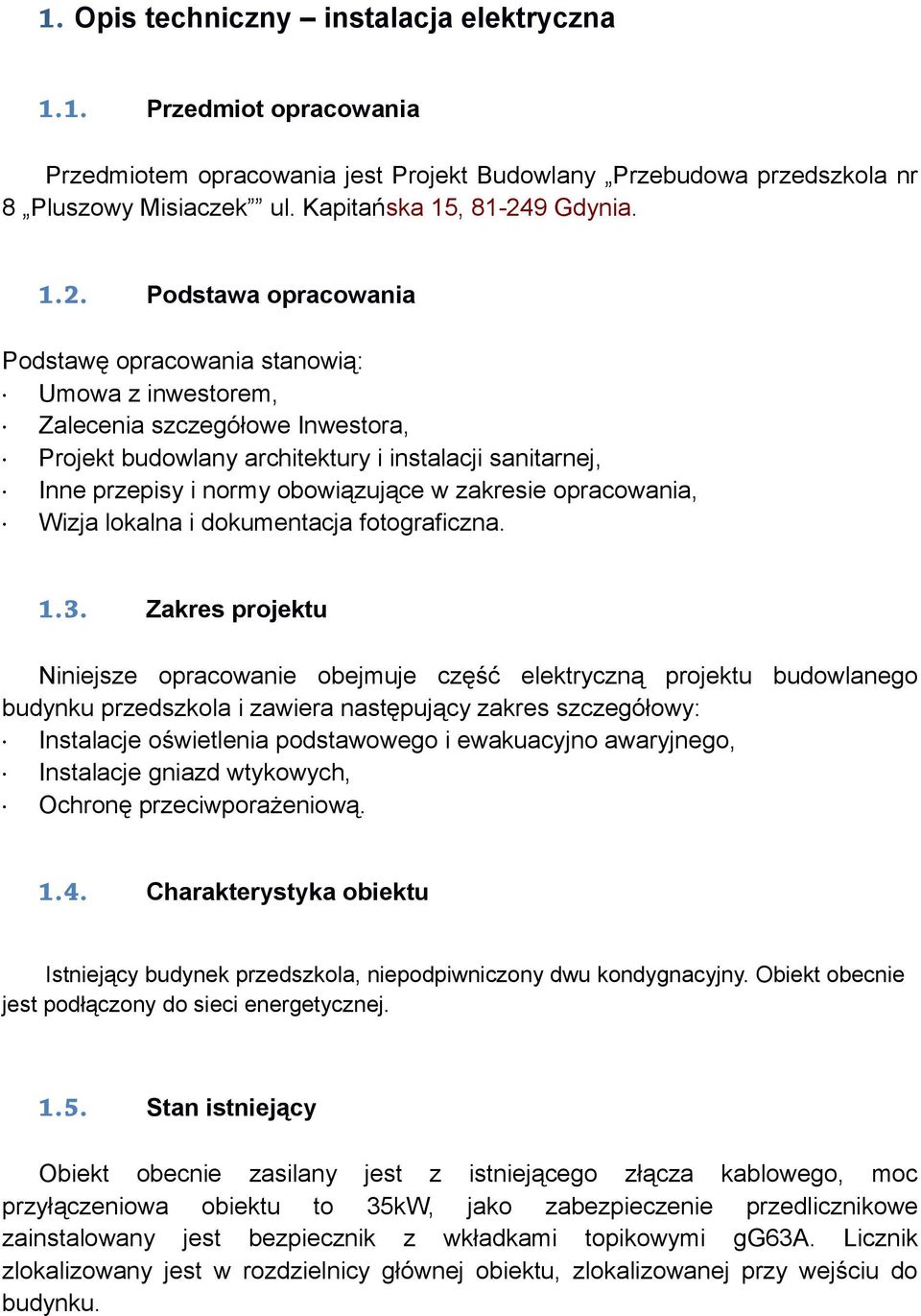

2 1. Opis techniczny instalacja elektryczna 1.1. Przedmiot opracowania Przedmiotem opracowania jest Projekt Budowlany Przebudowa przedszkola nr 8 Pluszowy Misiaczek ul. Kapitańska 15, Gdynia Podstawa opracowania Podstawę opracowania stanowią: Umowa z inwestorem, Zalecenia szczegółowe Inwestora, Projekt budowlany architektury i instalacji sanitarnej, Inne przepisy i normy obowiązujące w zakresie opracowania, Wizja lokalna i dokumentacja fotograficzna Zakres projektu Niniejsze opracowanie obejmuje część elektryczną projektu budowlanego budynku przedszkola i zawiera następujący zakres szczegółowy: Instalacje oświetlenia podstawowego i ewakuacyjno awaryjnego, Instalacje gniazd wtykowych, Ochronę przeciwporażeniową Charakterystyka obiektu Istniejący budynek przedszkola, niepodpiwniczony dwu kondygnacyjny. Obiekt obecnie jest podłączony do sieci energetycznej Stan istniejący Obiekt obecnie zasilany jest z istniejącego złącza kablowego, moc przyłączeniowa obiektu to 35kW, jako zabezpieczenie przedlicznikowe zainstalowany jest bezpiecznik z wkładkami topikowymi gg63a. Licznik zlokalizowany jest w rozdzielnicy głównej obiektu, zlokalizowanej przy wejściu do budynku.

Podstawa opracowania Podstawę opracowania stanowią: Umowa z inwestorem, Zalecenia szczegółowe Inwestora, Projekt budowlany architektury i instalacji sanitarnej, Inne przepisy i normy obowiązujące w

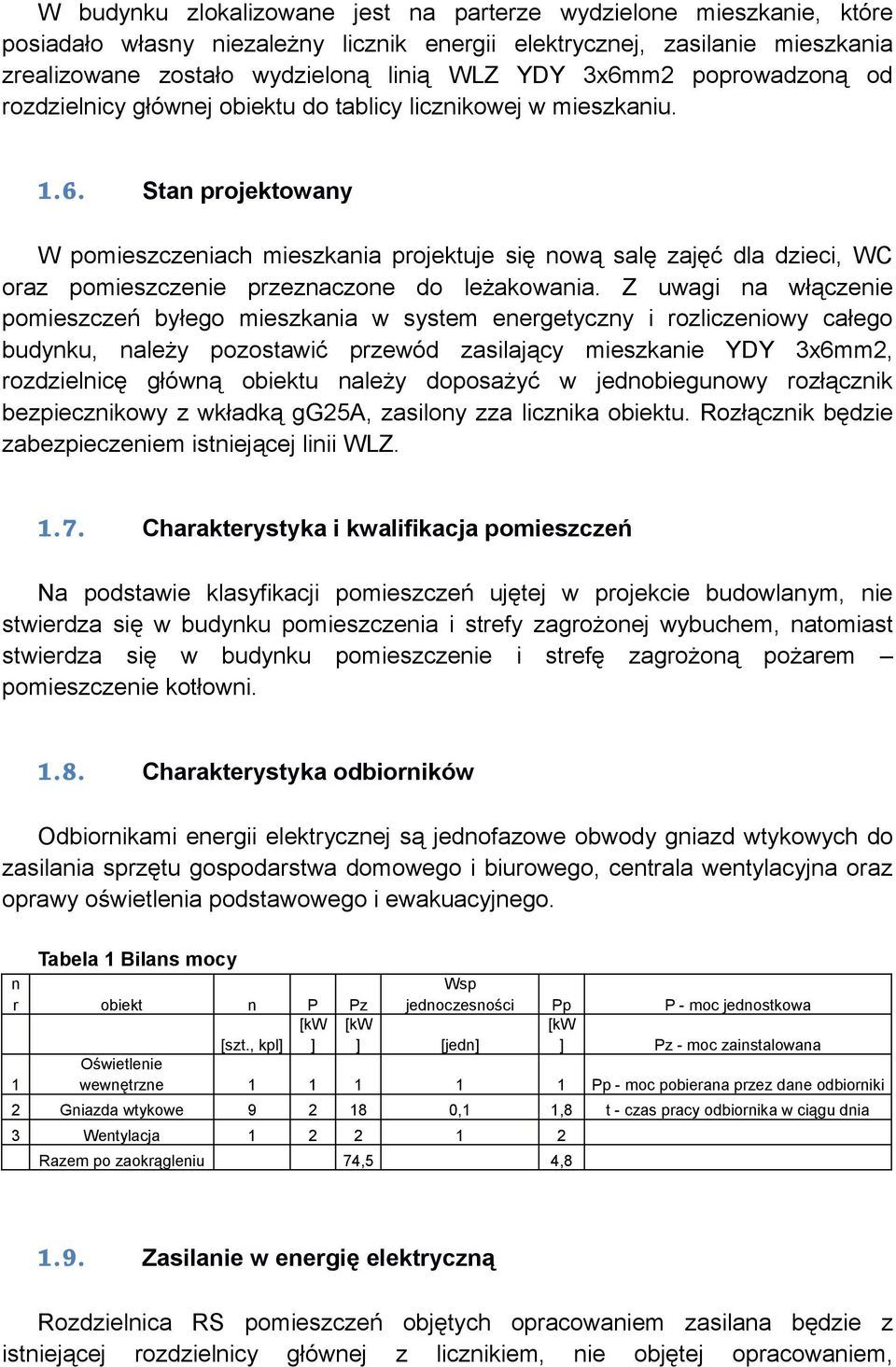

3 W budynku zlokalizowane jest na parterze wydzielone mieszkanie, które posiadało własny niezależny licznik energii elektrycznej, zasilanie mieszkania zrealizowane zostało wydzieloną linią WLZ YDY 3x6mm2 poprowadzoną od rozdzielnicy głównej obiektu do tablicy licznikowej w mieszkaniu Stan projektowany W pomieszczeniach mieszkania projektuje się nową salę zajęć dla dzieci, WC oraz pomieszczenie przeznaczone do leżakowania. Z uwagi na włączenie pomieszczeń byłego mieszkania w system energetyczny i rozliczeniowy całego budynku, należy pozostawić przewód zasilający mieszkanie YDY 3x6mm2, rozdzielnicę główną obiektu należy doposażyć w jednobiegunowy rozłącznik bezpiecznikowy z wkładką gg25a, zasilony zza licznika obiektu. Rozłącznik będzie zabezpieczeniem istniejącej linii WLZ Charakterystyka i kwalifikacja pomieszczeń Na podstawie klasyfikacji pomieszczeń ujętej w projekcie budowlanym, nie stwierdza się w budynku pomieszczenia i strefy zagrożonej wybuchem, natomiast stwierdza się w budynku pomieszczenie i strefę zagrożoną pożarem pomieszczenie kotłowni Charakterystyka odbiorników Odbiornikami energii elektrycznej są jednofazowe obwody gniazd wtykowych do zasilania sprzętu gospodarstwa domowego i biurowego, centrala wentylacyjna oraz oprawy oświetlenia podstawowego i ewakuacyjnego. Tabela 1 Bilans mocy n r obiekt n P Pz [kw [szt., kpl] ] 1 Wsp jednoczesności Pp P - moc jednostkowa [kw ] Pz - moc zainstalowana [kw ] [jedn] Oświetlenie wewnętrzne Pp - moc pobierana przez dane odbiorniki 2 Gniazda wtykowe ,1 1,8 t - czas pracy odbiornika w ciągu dnia 3 Wentylacja Razem po zaokrągleniu 74,5 4, Zasilanie w energię elektryczną Rozdzielnica RS pomieszczeń objętych opracowaniem zasilana będzie z istniejącej rozdzielnicy głównej z licznikiem, nie objętej opracowaniem,

Z uwagi na włączenie pomieszczeń byłego mieszkania w system energetyczny i rozliczeniowy całego budynku, należy pozostawić przewód zasilający mieszkanie YDY 3x6mm2, rozdzielnicę główną obiektu należy

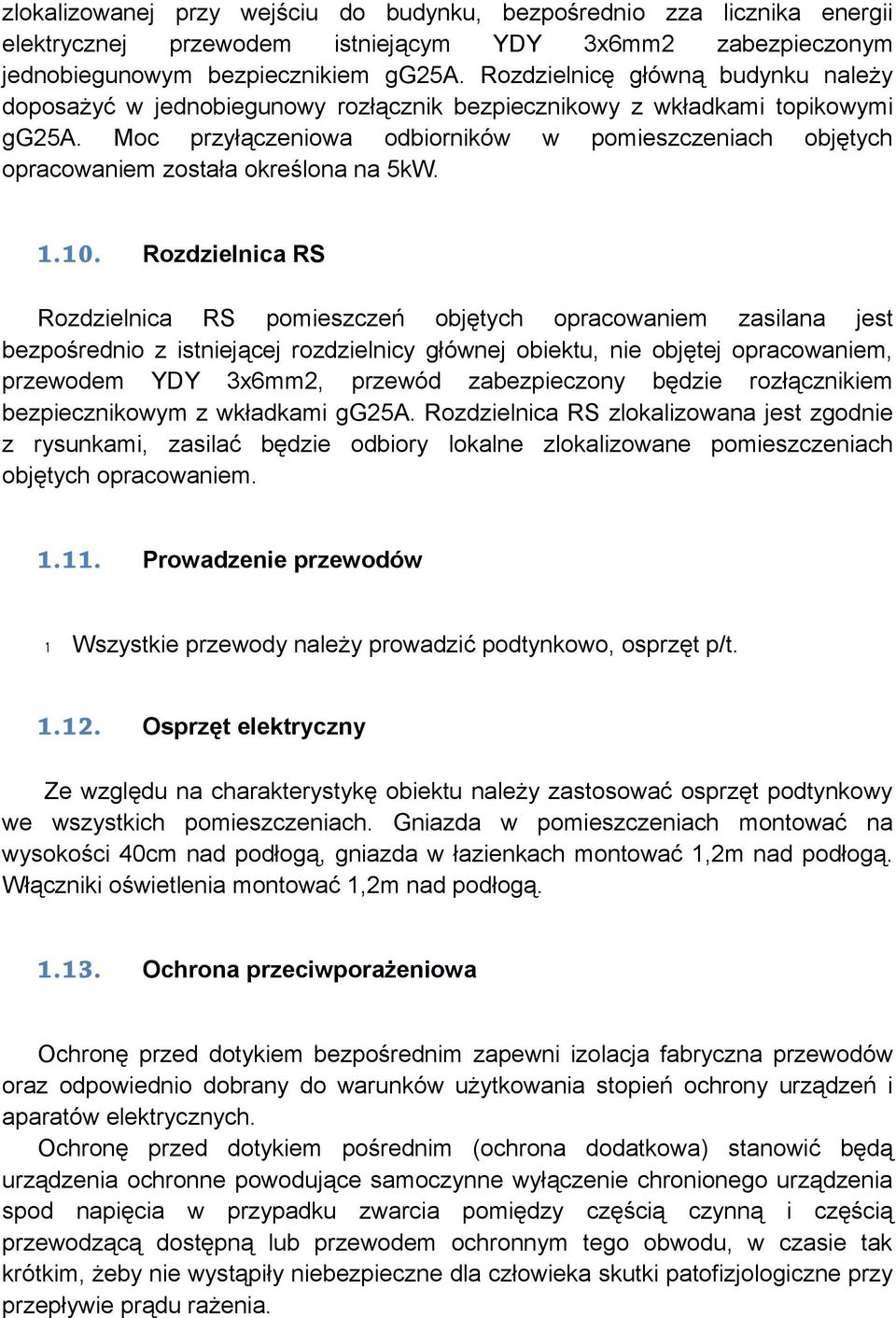

4 zlokalizowanej przy wejściu do budynku, bezpośrednio zza licznika energii elektrycznej przewodem istniejącym YDY 3x6mm2 zabezpieczonym jednobiegunowym bezpiecznikiem gg25a. Rozdzielnicę główną budynku należy doposażyć w jednobiegunowy rozłącznik bezpiecznikowy z wkładkami topikowymi gg25a. Moc przyłączeniowa odbiorników w pomieszczeniach objętych opracowaniem została określona na 5kW Rozdzielnica RS Rozdzielnica RS pomieszczeń objętych opracowaniem zasilana jest bezpośrednio z istniejącej rozdzielnicy głównej obiektu, nie objętej opracowaniem, przewodem YDY 3x6mm2, przewód zabezpieczony będzie rozłącznikiem bezpiecznikowym z wkładkami gg25a. Rozdzielnica RS zlokalizowana jest zgodnie z rysunkami, zasilać będzie odbiory lokalne zlokalizowane pomieszczeniach objętych opracowaniem Prowadzenie przewodów 1 Wszystkie przewody należy prowadzić podtynkowo, osprzęt p/t Osprzęt elektryczny Ze względu na charakterystykę obiektu należy zastosować osprzęt podtynkowy we wszystkich pomieszczeniach. Gniazda w pomieszczeniach montować na wysokości 40cm nad podłogą, gniazda w łazienkach montować 1,2m nad podłogą. Włączniki oświetlenia montować 1,2m nad podłogą Ochrona przeciwporażeniowa Ochronę przed dotykiem bezpośrednim zapewni izolacja fabryczna przewodów oraz odpowiednio dobrany do warunków użytkowania stopień ochrony urządzeń i aparatów elektrycznych. Ochronę przed dotykiem pośrednim (ochrona dodatkowa) stanowić będą urządzenia ochronne powodujące samoczynne wyłączenie chronionego urządzenia spod napięcia w przypadku zwarcia pomiędzy częścią czynną i częścią przewodzącą dostępną lub przewodem ochronnym tego obwodu, w czasie tak krótkim, żeby nie wystąpiły niebezpieczne dla człowieka skutki patofizjologiczne przy przepływie prądu rażenia.

Moc przyłączeniowa odbiorników w pomieszczeniach objętych opracowaniem została określona na 5kW. 1.10.

5 1.14. Instalacje oświetlenia podstawowego Oświetlenie budynku świetlicy wykonane będzie jako 1-fazowe (zasilane napięciem 230V). Ilość i moc źródeł światła w pomieszczeniach ustalono tak, aby utrzymać natężenie światła wymagane według normy PN-EN Obliczenia wykonano w oparciu o program DIALUX. Należy instalować oprawy ze statecznikiem elektronicznym dla poprawy współczynnika mocy pobieranej z sieci Instalacje oświetlenia ewakuacyjno awaryjnego W pomieszczeniach zainstalowane będą oprawy diodowe z akumulatorowym modułem zasilania 1 godzinnym, nie będą one brać udziału w oświetleniu podstawowym. Oprawy muszą posiadać atest CNBOP. Oprawy muszą być wyposażone w diody sygnalizujące stan baterii akumulatorowej. Oprawy montowane na zewnątrz muszą posiadać układ podgrzewający akumulator. Do opraw należy doprowadzić przewód zasilający czteroprzewodowy ujęty na schemacie strukturalnym. Oprawy należy zasilać z tej samej fazy co zasilanie podstawowe. Zgodnie z obowiązującymi przepisami natężenie oświetlenia na poziomie posadzki ma wynieść na trasach ewakuacyjnych minimum 1lx, przy wyjściach ewakuacyjnych i przy hydrantach 5lx Wentylacja Wentylatory wyciągowe w pomieszczeniach leżaków oraz w WC załączane będzie wraz z oświetleniem, do wentylatorów należy poprowadzić przewód czterożyłowy. Wentylator kanałowy i centralę wentylacyjną z nagrzewnicą elektryczną należy zaprogramować zgodnie z wytycznymi branży wentylacyjnej. 2. UWAGI KOŃCOWE Po zakończeniu prac dokonać pomiarów skuteczności samoczynnego wyłączenia zasilania i rezystancji izolacji. Wykonać pomiary rezystancji uziemienia.

Należy instalować oprawy ze statecznikiem elektronicznym dla poprawy współczynnika mocy pobieranej z sieci. 1.15.

6 Wszystkie użyte w projekcie nazwy typów i firm zostały użyte przykładowo, można zastąpić je innymi urządzeniami o nie gorszych parametrach technicznych. Wszystkie montowane materiały powinny być dopuszczone do obrotu i stosowania na podstawie wymaganych w ustawie Prawo Budowlane certyfikatów, deklaracji zgodności lub aprobat technicznych. Opracował mgr inż. Maciej Konarzewski

Wszystkie montowane materiały powinny być dopuszczone do obrotu i stosowania na podstawie

7 3. Wyniki obliczeń technicznych Tabela 2 Sprawdzenie skuteczności ochrony przeciwporażeniowej - przy linii kablowej zasilającej YDY 3x6 l=40m i transformatorze zasilającym 250kVA. L p Miejsce zwarcia długoś ć l[m] dane znamionowe elementu obwodu typ [kva] Prąd znamion. ostatn. bezpieczn. jednostkowa re zy st an cj a reaktancj a 1 Transformator 250 0,0397 0, 25 2 Transformator- >ZK 250 YAKY 4x120 3 ZK->TL 40 AKFtA 4x25 4 TL->RS 40 YDY 3x6 istn. 5 RG->gniazdo 230V 60 YDYpżo 3x2,5 Krotność prądu skutecznego zadziałania prąd powodujący samoczynne zadz. urz. wyłącz. w czasie zależnym od napięcia znam. Uo Napięcie znamion. względem ziemi status obliczeniowy prąd zwarcia jednofazowoego obliczeniowy prąd zwarcia trójfazowego R [o m/ k m] X[om/km] Ib [A] Ia [A] [V] Uo [V] Ij [A] Is [A] 3 0,30 1, ,08 3, , , , SPEŁNIONY , ,08 B16A , SPEŁNIONY

jednostkowa re zy st an cj a reaktancj a 1 Transformator 250 0,0397 0, 25 2 Transformator- >ZK 250 YAKY 4x120 3 ZK->TL 40 AKFtA 4x25 4 TL->RS 40 YDY 3x6 istn.

8 Tabela 3 Sprawdzenie dopuszczalnej obciążalności prądowej. L p Nazwa Moc współ. odbioru zapotrz jednocz Prąd Z ab Kabel lub przewód Dobór kabla Długość Wsp ół. Moc Prąd znamion ez p. Typ linii warunek: linii moc y obliczen. oblicz. bezp./wył. zasilającej Spadeknapię cia I wył < Izxkgx1.45 Ps x Lśr du PzkW kj cos Ps[kW] Io Ib ( A) kp g Smm2 IzA IzxkgA [ A ] [A] Lm kwxm % TL->RG 5,0 1 0,93 5,00 23,4 25 1, 60 YDY 3x6 istn ,0 < 59, ,37 2 RG->gniazdo 230V 2,0 1 0,93 2,00 9,4 16 1, 45 YDYpżo 3x2, ,2 < 39, ,22

oblicz. bezp./wył. zasilającej Spadeknapię cia I wył < Izxkgx1.

9 4. Rysunki Rys. nr 1 Schemat strukturalny rozdzielnicy RS. Rys. nr 2 Plan instalacji elektrycznej
