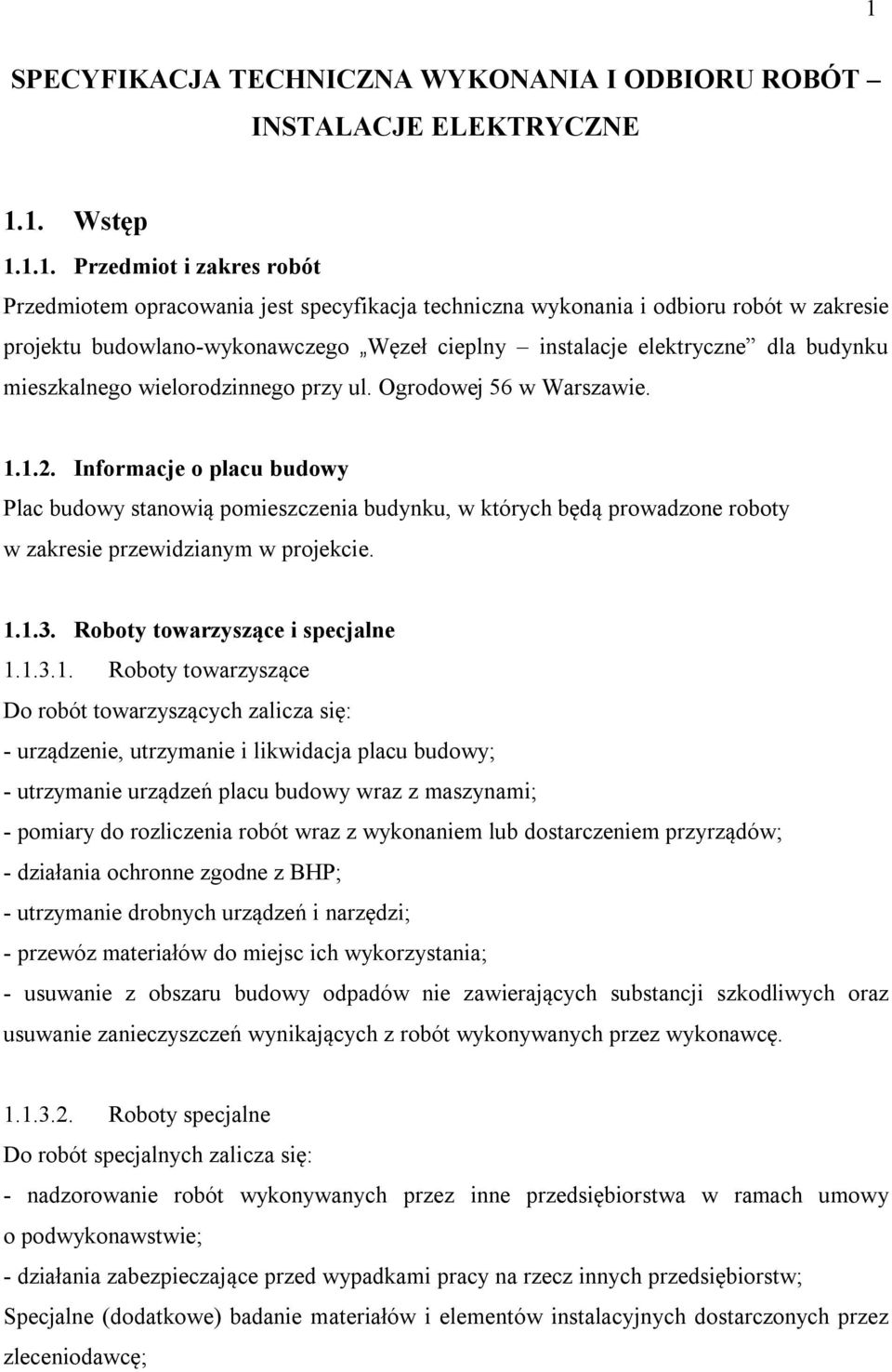

1 1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT INSTALACJE ELEKTRYCZNE 1.1. Wstęp Przedmiot i zakres robót Przedmiotem opracowania jest specyfikacja techniczna wykonania i odbioru robót w zakresie projektu budowlano-wykonawczego Węzeł cieplny instalacje elektryczne dla budynku mieszkalnego wielorodzinnego przy ul. Ogrodowej 56 w Warszawie Informacje o placu budowy Plac budowy stanowią pomieszczenia budynku, w których będą prowadzone roboty w zakresie przewidzianym w projekcie Roboty towarzyszące i specjalne Roboty towarzyszące Do robót towarzyszących zalicza się: - urządzenie, utrzymanie i likwidacja placu budowy; - utrzymanie urządzeń placu budowy wraz z maszynami; - pomiary do rozliczenia robót wraz z wykonaniem lub dostarczeniem przyrządów; - działania ochronne zgodne z BHP; - utrzymanie drobnych urządzeń i narzędzi; - przewóz materiałów do miejsc ich wykorzystania; - usuwanie z obszaru budowy odpadów nie zawierających substancji szkodliwych oraz usuwanie zanieczyszczeń wynikających z robót wykonywanych przez wykonawcę Roboty specjalne Do robót specjalnych zalicza się: - nadzorowanie robót wykonywanych przez inne przedsiębiorstwa w ramach umowy o podwykonawstwie; - działania zabezpieczające przed wypadkami pracy na rzecz innych przedsiębiorstw; Specjalne (dodatkowe) badanie materiałów i elementów instalacyjnych dostarczonych przez zleceniodawcę;

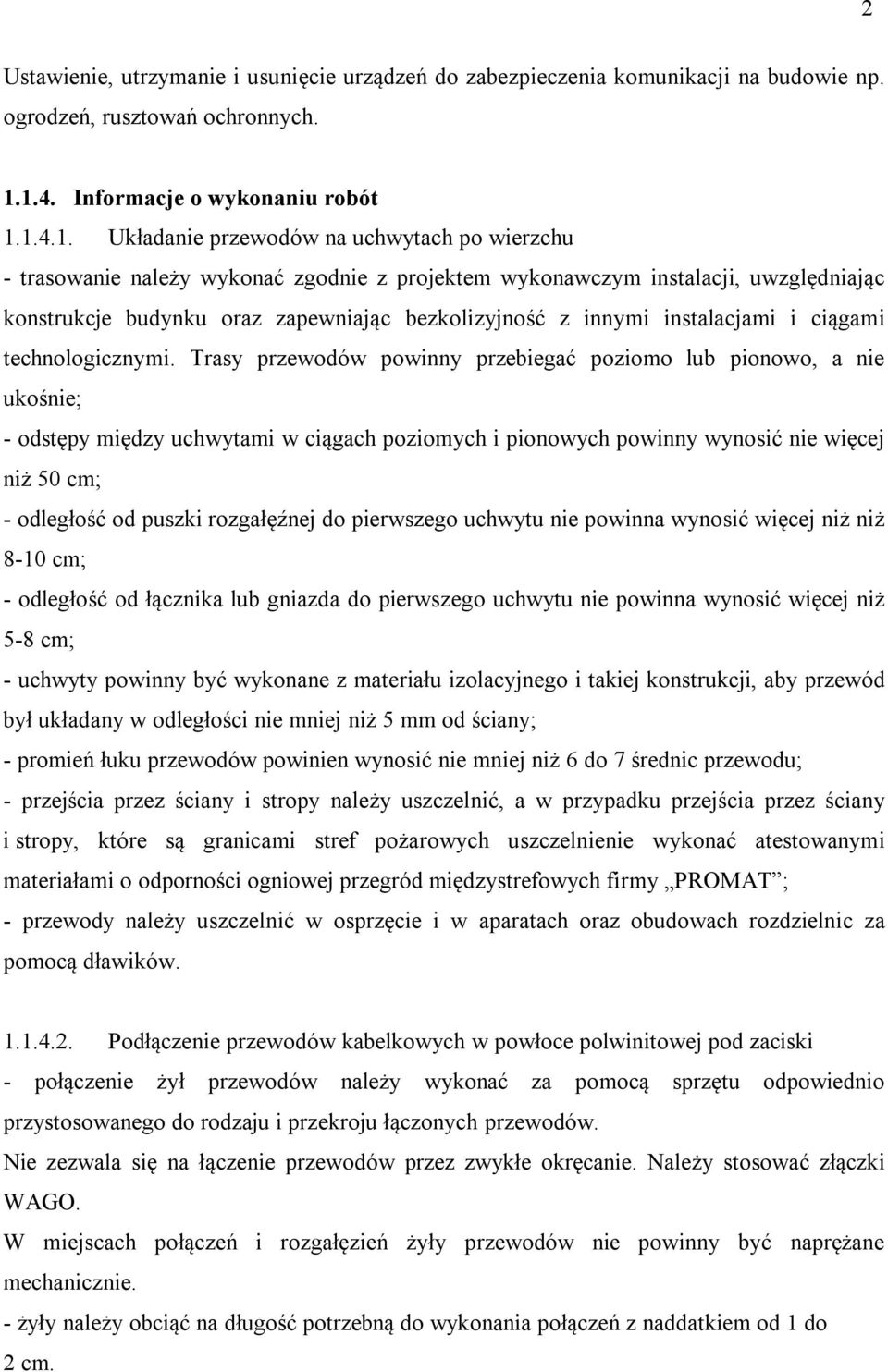

2 2 Ustawienie, utrzymanie i usunięcie urządzeń do zabezpieczenia komunikacji na budowie np. ogrodzeń, rusztowań ochronnych Informacje o wykonaniu robót Układanie przewodów na uchwytach po wierzchu - trasowanie należy wykonać zgodnie z projektem wykonawczym instalacji, uwzględniając konstrukcje budynku oraz zapewniając bezkolizyjność z innymi instalacjami i ciągami technologicznymi. Trasy przewodów powinny przebiegać poziomo lub pionowo, a nie ukośnie; - odstępy między uchwytami w ciągach poziomych i pionowych powinny wynosić nie więcej niż 50 cm; - odległość od puszki rozgałęźnej do pierwszego uchwytu nie powinna wynosić więcej niż niż 8-10 cm; - odległość od łącznika lub gniazda do pierwszego uchwytu nie powinna wynosić więcej niż 5-8 cm; - uchwyty powinny być wykonane z materiału izolacyjnego i takiej konstrukcji, aby przewód był układany w odległości nie mniej niż 5 mm od ściany; - promień łuku przewodów powinien wynosić nie mniej niż 6 do 7 średnic przewodu; - przejścia przez ściany i stropy należy uszczelnić, a w przypadku przejścia przez ściany i stropy, które są granicami stref pożarowych uszczelnienie wykonać atestowanymi materiałami o odporności ogniowej przegród międzystrefowych firmy PROMAT ; - przewody należy uszczelnić w osprzęcie i w aparatach oraz obudowach rozdzielnic za pomocą dławików Podłączenie przewodów kabelkowych w powłoce polwinitowej pod zaciski - połączenie żył przewodów należy wykonać za pomocą sprzętu odpowiednio przystosowanego do rodzaju i przekroju łączonych przewodów. Nie zezwala się na łączenie przewodów przez zwykłe okręcanie. Należy stosować złączki WAGO. W miejscach połączeń i rozgałęzień żyły przewodów nie powinny być naprężane mechanicznie. - żyły należy obciąć na długość potrzebną do wykonania połączeń z naddatkiem od 1 do 2 cm.

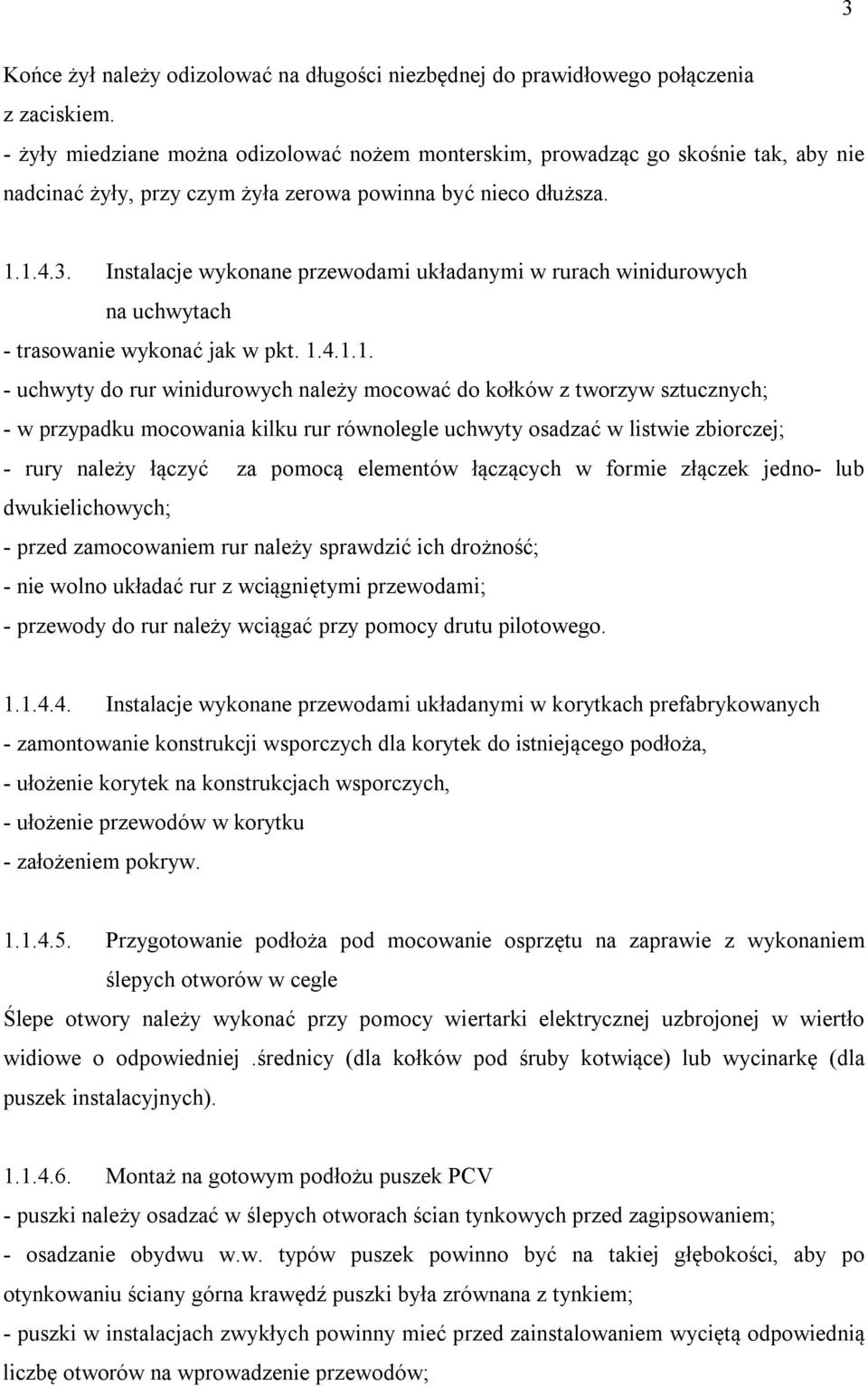

3 3 Końce żył należy odizolować na długości niezbędnej do prawidłowego połączenia z zaciskiem. - żyły miedziane można odizolować nożem monterskim, prowadząc go skośnie tak, aby nie nadcinać żyły, przy czym żyła zerowa powinna być nieco dłuższa Instalacje wykonane przewodami układanymi w rurach winidurowych na uchwytach - trasowanie wykonać jak w pkt uchwyty do rur winidurowych należy mocować do kołków z tworzyw sztucznych; - w przypadku mocowania kilku rur równolegle uchwyty osadzać w listwie zbiorczej; - rury należy łączyć za pomocą elementów łączących w formie złączek jedno- lub dwukielichowych; - przed zamocowaniem rur należy sprawdzić ich drożność; - nie wolno układać rur z wciągniętymi przewodami; - przewody do rur należy wciągać przy pomocy drutu pilotowego Instalacje wykonane przewodami układanymi w korytkach prefabrykowanych - zamontowanie konstrukcji wsporczych dla korytek do istniejącego podłoża, - ułożenie korytek na konstrukcjach wsporczych, - ułożenie przewodów w korytku - założeniem pokryw Przygotowanie podłoża pod mocowanie osprzętu na zaprawie z wykonaniem ślepych otworów w cegle Ślepe otwory należy wykonać przy pomocy wiertarki elektrycznej uzbrojonej w wiertło widiowe o odpowiedniej.średnicy (dla kołków pod śruby kotwiące) lub wycinarkę (dla puszek instalacyjnych) Montaż na gotowym podłożu puszek PCV - puszki należy osadzać w ślepych otworach ścian tynkowych przed zagipsowaniem; - osadzanie obydwu w.w. typów puszek powinno być na takiej głębokości, aby po otynkowaniu ściany górna krawędź puszki była zrównana z tynkiem; - puszki w instalacjach zwykłych powinny mieć przed zainstalowaniem wyciętą odpowiednią liczbę otworów na wprowadzenie przewodów;

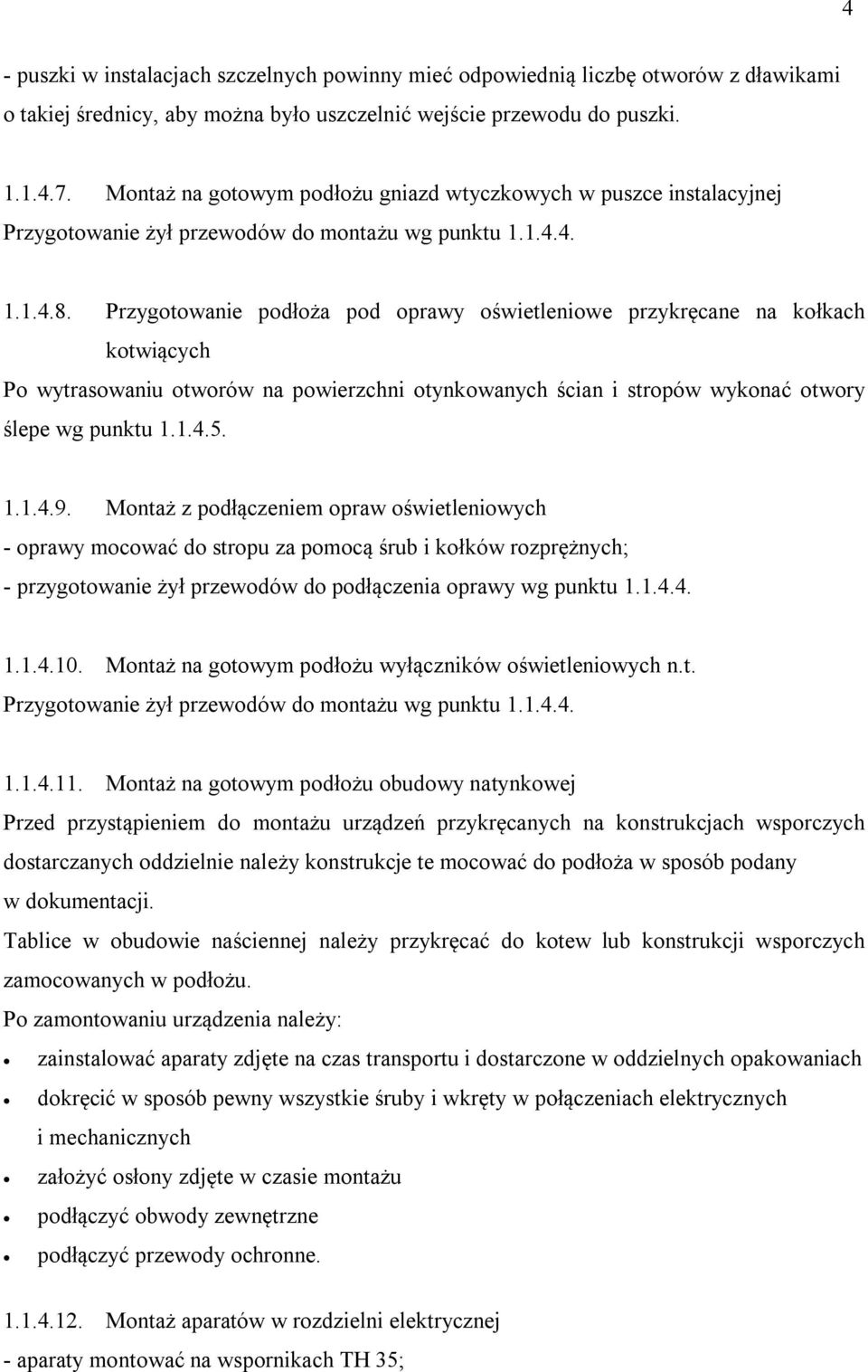

4 4 - puszki w instalacjach szczelnych powinny mieć odpowiednią liczbę otworów z dławikami o takiej średnicy, aby można było uszczelnić wejście przewodu do puszki Montaż na gotowym podłożu gniazd wtyczkowych w puszce instalacyjnej Przygotowanie żył przewodów do montażu wg punktu Przygotowanie podłoża pod oprawy oświetleniowe przykręcane na kołkach kotwiących Po wytrasowaniu otworów na powierzchni otynkowanych ścian i stropów wykonać otwory ślepe wg punktu Montaż z podłączeniem opraw oświetleniowych - oprawy mocować do stropu za pomocą śrub i kołków rozprężnych; - przygotowanie żył przewodów do podłączenia oprawy wg punktu Montaż na gotowym podłożu wyłączników oświetleniowych n.t. Przygotowanie żył przewodów do montażu wg punktu Montaż na gotowym podłożu obudowy natynkowej Przed przystąpieniem do montażu urządzeń przykręcanych na konstrukcjach wsporczych dostarczanych oddzielnie należy konstrukcje te mocować do podłoża w sposób podany w dokumentacji. Tablice w obudowie naściennej należy przykręcać do kotew lub konstrukcji wsporczych zamocowanych w podłożu. Po zamontowaniu urządzenia należy: zainstalować aparaty zdjęte na czas transportu i dostarczone w oddzielnych opakowaniach dokręcić w sposób pewny wszystkie śruby i wkręty w połączeniach elektrycznych i mechanicznych założyć osłony zdjęte w czasie montażu podłączyć obwody zewnętrzne podłączyć przewody ochronne Montaż aparatów w rozdzielni elektrycznej - aparaty montować na wspornikach TH 35;

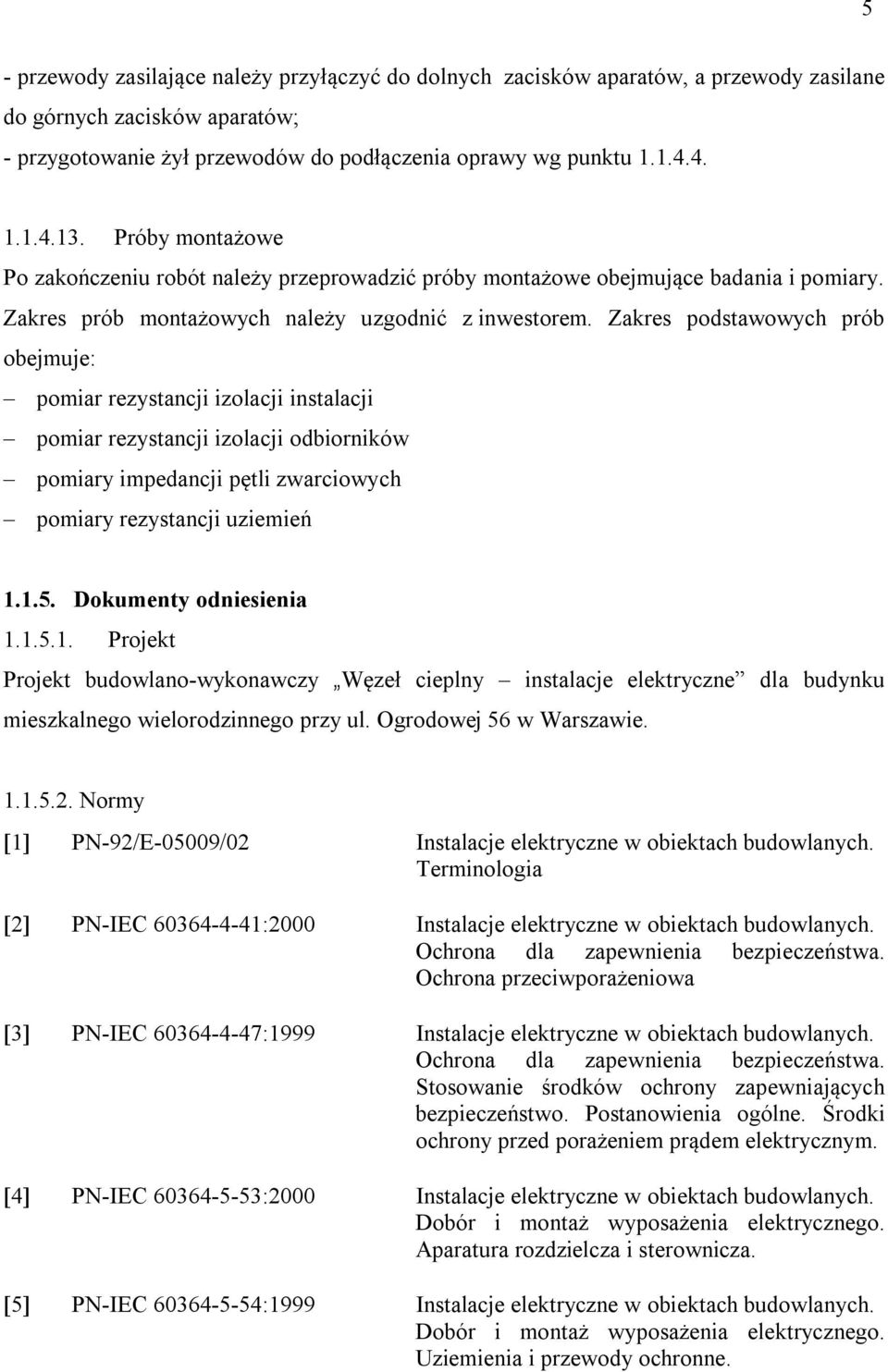

5 5 - przewody zasilające należy przyłączyć do dolnych zacisków aparatów, a przewody zasilane do górnych zacisków aparatów; - przygotowanie żył przewodów do podłączenia oprawy wg punktu Próby montażowe Po zakończeniu robót należy przeprowadzić próby montażowe obejmujące badania i pomiary. Zakres prób montażowych należy uzgodnić z inwestorem. Zakres podstawowych prób obejmuje: pomiar rezystancji izolacji instalacji pomiar rezystancji izolacji odbiorników pomiary impedancji pętli zwarciowych pomiary rezystancji uziemień Dokumenty odniesienia Projekt Projekt budowlano-wykonawczy Węzeł cieplny instalacje elektryczne dla budynku mieszkalnego wielorodzinnego przy ul. Ogrodowej 56 w Warszawie Normy 1 PN-92/E-05009/02 Instalacje elektryczne w obiektach budowlanych. Terminologia 2 PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przeciwporażeniowa 3 PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Stosowanie środków ochrony zapewniających bezpieczeństwo. Postanowienia ogólne. Środki ochrony przed porażeniem prądem elektrycznym. 4 PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Aparatura rozdzielcza i sterownicza. 5 PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Uziemienia i przewody ochronne.

6 6 6 PN-IEC :2008 Instalacje elektryczne niskiego napięcia. Sprawdzanie. 7 PN-HD 308 S2:2007 Identyfikacja żył w kablach i przewodach oraz w przewodach sznurowych 8 PN-E-05033:1994 Wytyczne do instalacji elektrycznych. Dobór i montaż wyposażenia elektrycznego. Oprzewodowanie. 9 PN-87/E-05110/01 Elektroenergetyczne urządzenia rozdzielcze prądu przemiennego o napięciu znamionowym do 380V dla budownictwa ogólnego. Wspólne wymagania i badania. 10 PN-IEC A1:1994 Rozdzielnice i sterownice niskonapięciowe. Zestawy badane w pełnym i niepełnym zakresie badań typu. 11 PN-87/E Przewody elektroenergetyczne ogólnego przeznaczenia do układania na stałe. Ogólne wymagania i badania. 12 PN-87/E Przewody elektroenergetyczne ogólnego przeznaczenia do układania na stałe. Przewody o izolacji i powłoce polwinitowej okrągłe. 13 PN-IEC A4:1994 Oprawy oświetleniowe. Wymagania ogólne i badania 14 PN-IEC A4:1994 Oprawy oświetleniowe. Wymagania szczegółowe. Oprawy oświetleniowe stałe ogólnego przeznaczenia. 15 PN-84/E Oprawy do oświetlania mieszkań i wnętrz użyteczności publicznej. 16 PN :1998 Urządzenia i układy elektryczne w obiektach elektroenergetycznych. Wytyczne przeprowadzenia pomontażowych badań odbiorczych. 17 PN-88/E Urządzenia elektryczne. Tablice i znaki bezpieczeństwa 18 PN-92/N-01256/01 Znaki bezpieczeństwa. Ochrona przeciwpożarowa

7 7 19 PN-92/N-01256/02 Znaki bezpieczeństwa. Ewakuacja. 20 PN-92/N-01256/03 Znaki bezpieczeństwa. Ochrona i higiena pracy. 21 PN-82/E Zaciski bezgwintowe rozłączalne do łączenia przewodów o przekrojach do 16 mm PN-90/E Wyłączniki nadprądowe do instalacji domowych i podobnych. 23 PN-IEC-1008 Wyłączniki różnicowoprądowe bez wbudowanego zabezpieczenia nadprądowego do użytku domowego i podobnego. 24 PN-75/E-06300/13 Wyroby elektroinstalacyjne do użytku domowego i podobnego. Wymagania i badania podstawowe. Połączenia elektryczne i mechaniczne Zestawienie rodzaju robót 1. Układanie przewodów na uchwytach na wierzchu; 2. Podłączenie przewodów kabelkowych w powłoce polwinitowej pod zaciski; 3. Instalacje wykonane przewodami układanymi w rurkach winidurowych na uchwytach; 4. Instalacje wykonane przewodami układanymi w korytkach prefabrykowanych; 5. Przygotowanie podłoża pod mocowanie osprzętu na zaprawie z wykonaniem ślepych otworów ręcznie w cegle; 6. Montaż na gotowym podłożu puszek PCV; 7. Montaż na gotowym podłożu gniazd wtyczkowych w puszce instalacyjnej; 8. Przygotowanie podłoża pod oprawy oświetleniowe przykręcane na kołkach kotwiących; 9. Montaż z podłączeniem opraw oświetleniowych świetlówkowych; 10. Montaż na gotowym podłożu wyłączników oświetleniowych n.t.; 11. Montaż na gotowym podłożu rozdzielnicy natynkowej; 12. Montaż aparatów w rozdzielni elektrycznej; 13. Próby montażowe 1.2. Organizacja pracy na budowie Wykonawca robót elektrycznych powinien mieć zapewnione przez generalnego wykonawcę lub inwestora:

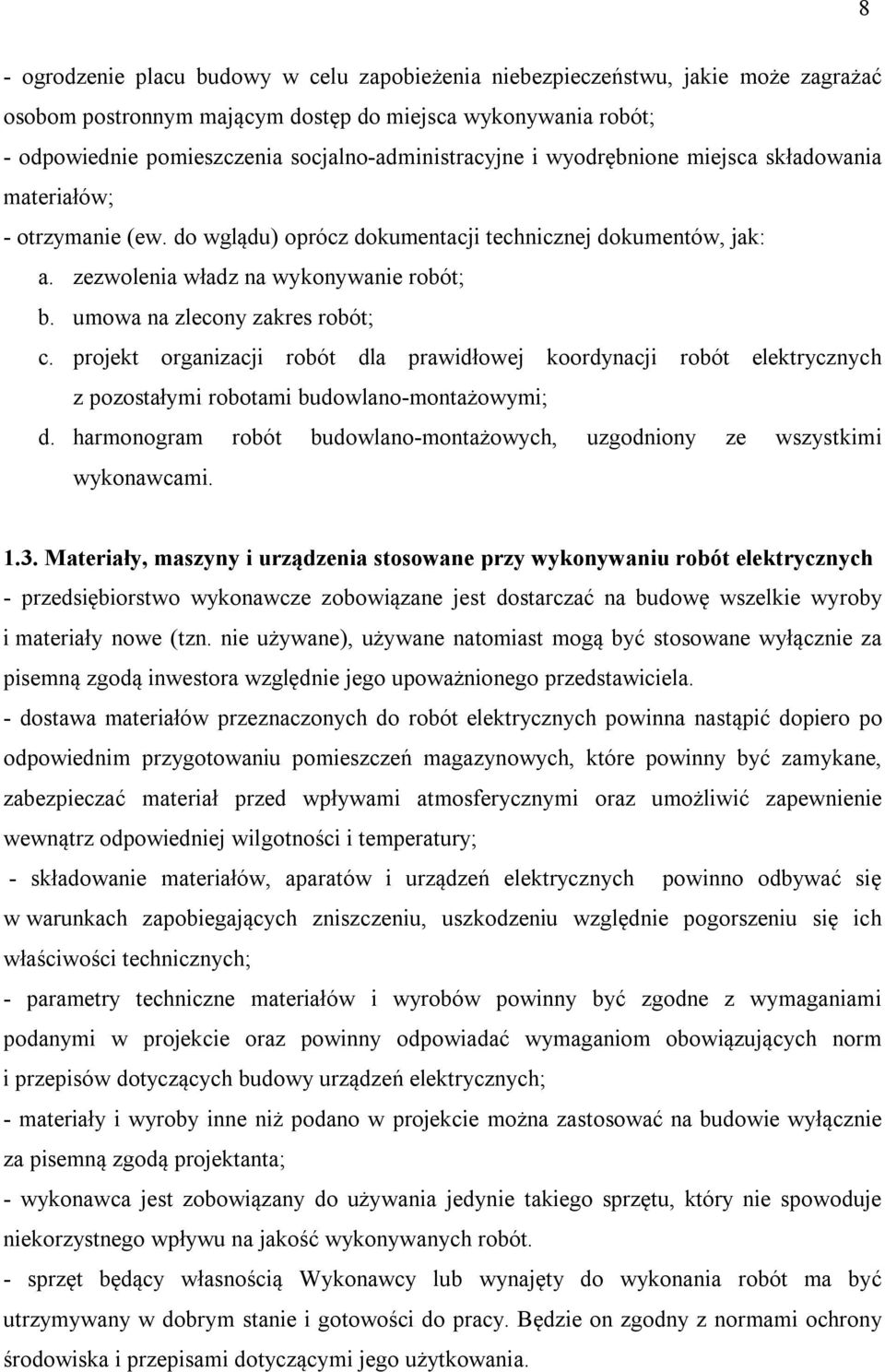

8 8 - ogrodzenie placu budowy w celu zapobieżenia niebezpieczeństwu, jakie może zagrażać osobom postronnym mającym dostęp do miejsca wykonywania robót; - odpowiednie pomieszczenia socjalno-administracyjne i wyodrębnione miejsca składowania materiałów; - otrzymanie (ew. do wglądu) oprócz dokumentacji technicznej dokumentów, jak: a. zezwolenia władz na wykonywanie robót; b. umowa na zlecony zakres robót; c. projekt organizacji robót dla prawidłowej koordynacji robót elektrycznych z pozostałymi robotami budowlano-montażowymi; d. harmonogram robót budowlano-montażowych, uzgodniony ze wszystkimi wykonawcami Materiały, maszyny i urządzenia stosowane przy wykonywaniu robót elektrycznych - przedsiębiorstwo wykonawcze zobowiązane jest dostarczać na budowę wszelkie wyroby i materiały nowe (tzn. nie używane), używane natomiast mogą być stosowane wyłącznie za pisemną zgodą inwestora względnie jego upoważnionego przedstawiciela. - dostawa materiałów przeznaczonych do robót elektrycznych powinna nastąpić dopiero po odpowiednim przygotowaniu pomieszczeń magazynowych, które powinny być zamykane, zabezpieczać materiał przed wpływami atmosferycznymi oraz umożliwić zapewnienie wewnątrz odpowiedniej wilgotności i temperatury; - składowanie materiałów, aparatów i urządzeń elektrycznych powinno odbywać się w warunkach zapobiegających zniszczeniu, uszkodzeniu względnie pogorszeniu się ich właściwości technicznych; - parametry techniczne materiałów i wyrobów powinny być zgodne z wymaganiami podanymi w projekcie oraz powinny odpowiadać wymaganiom obowiązujących norm i przepisów dotyczących budowy urządzeń elektrycznych; - materiały i wyroby inne niż podano w projekcie można zastosować na budowie wyłącznie za pisemną zgodą projektanta; - wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. - sprzęt będący własnością Wykonawcy lub wynajęty do wykonania robót ma być utrzymywany w dobrym stanie i gotowości do pracy. Będzie on zgodny z normami ochrony środowiska i przepisami dotyczącymi jego użytkowania.

9 9 - wykonawca dostarczy Inwestorowi kopie dokumentów potwierdzających dopuszczenie sprzętu do użytkowania, tam gdzie jest to wymagane przepisami Wykonanie robót Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową oraz za jakość zastosowanych materiałów i wykonywanych robót, za ich zgodność z dokumentacją projektową oraz poleceniami Inwestora. Następstwa jakiegokolwiek błędu spowodowanego przez Wykonawcę w wytyczeniu i wyznaczaniu robót zostaną, jeśli wymagać będzie tego Inwestor, poprawione przez Wykonawcę na własny koszt. Sprawdzenie wytyczenia robót lub wyznaczenia wysokości przez Inwestora nie zwalnia Wykonawcy od odpowiedzialności za ich dokładność. Polecenia Inwestora będą wykonywane nie później niż w czasie przez niego wyznaczonym, po ich otrzymaniu przez Wykonawcę, pod groźbą zatrzymania robót. Skutki finansowe z tego tytułu ponosi Wykonawca Kontrola jakości Wszystkie badania i pomiary będą przeprowadzone zgodnie z wymaganiami norm. Wykonawca jest odpowiedzialny za pełną kontrolę robót i jakości materiałów. Wykonawca zapewni odpowiedni system kontroli, włączając personel, laboratorium, sprzęt, zaopatrzenie i wszystkie urządzenia niezbędne do pobierania badań materiałów i robót. Wykonawca dostarczy Inwestorowi świadectwa, że wszystkie stosowane urządzenia i sprzęt badawczy posiadają ważną legalizację, zostały prawidłowo wykalibrowane i odpowiadają wymaganiom norm określających procedury badań. Inwestor będzie przekazywał Wykonawcy pisemne informacje o jakichkolwiek niedociągnięciach dotyczących urządzeń pomiarowych, pracy personelu lub metod pomiarowych. Wszystkie koszty związane z organizowaniem i prowadzeniem badań materiałów ponosi Wykonawca.

10 Obmiar robót Zasady ogólne Obmiar robót będzie określać faktyczny zakres wykonywanych robót zgodnie z dokumentacją projektową w jednostkach ustalonych w kosztorysie. Obmiaru robót dokonuje Wykonawca po pisemnym powiadomieniu Inwestora o zakresie obmierzanych robót i terminie obmiaru, co najmniej na 3 dni przed tym terminem. Wyniki obmiaru będą wpisane do rejestru obmiarów. Jakikolwiek błąd lub przeoczenie (opuszczenie) w ilościach podanych w ślepym kosztorysie lub gdzie indziej nie zwalnia Wykonawcy od obowiązku ukończenia wszystkich robót. Błędne dane zostaną poprawione wg instrukcji Inwestora na piśmie. Obmiar gotowych robót będzie przeprowadzony z częstością wymaganą do celu miesięcznej płatności na rzecz Wykonawcy lub w innym czasie określonym w umowie lub oczekiwanym prze Wykonawcę i Inwestora Zasady określania ilości robót i materiałów Długości i odległości pomiędzy wyszczególnionymi punktami skrajnymi będą obmierzone poziomo wzdłuż linii osiowej. Ilości, które mają być obmierzone wagowo, będą ważone w tonach lub kilogramach Urządzenia i sprzęt pomiarowy Wszystkie urządzenia i sprzęt pomiarowy, stosowany w czasie obmiaru robót będą zaakceptowane przez Inwestora. Urządzenia i sprzęt pomiarowy zostaną dostarczone przez Wykonawcę. Jeżeli urządzenia te lub sprzęt wymagają badań atestujących to Wykonawca będzie posiadać ważne świadectwa legalizacji. Wszystkie urządzenia pomiarowe będą przez Wykonawcę utrzymywane w dobrym stanie, w całym okresie trwania robót Odbiór robót Rodzaje odbiorów robót W zależności od ustaleń roboty podlegają następującym etapom odbioru: a. odbiorowi robót zanikających i ulegających zakryciu;

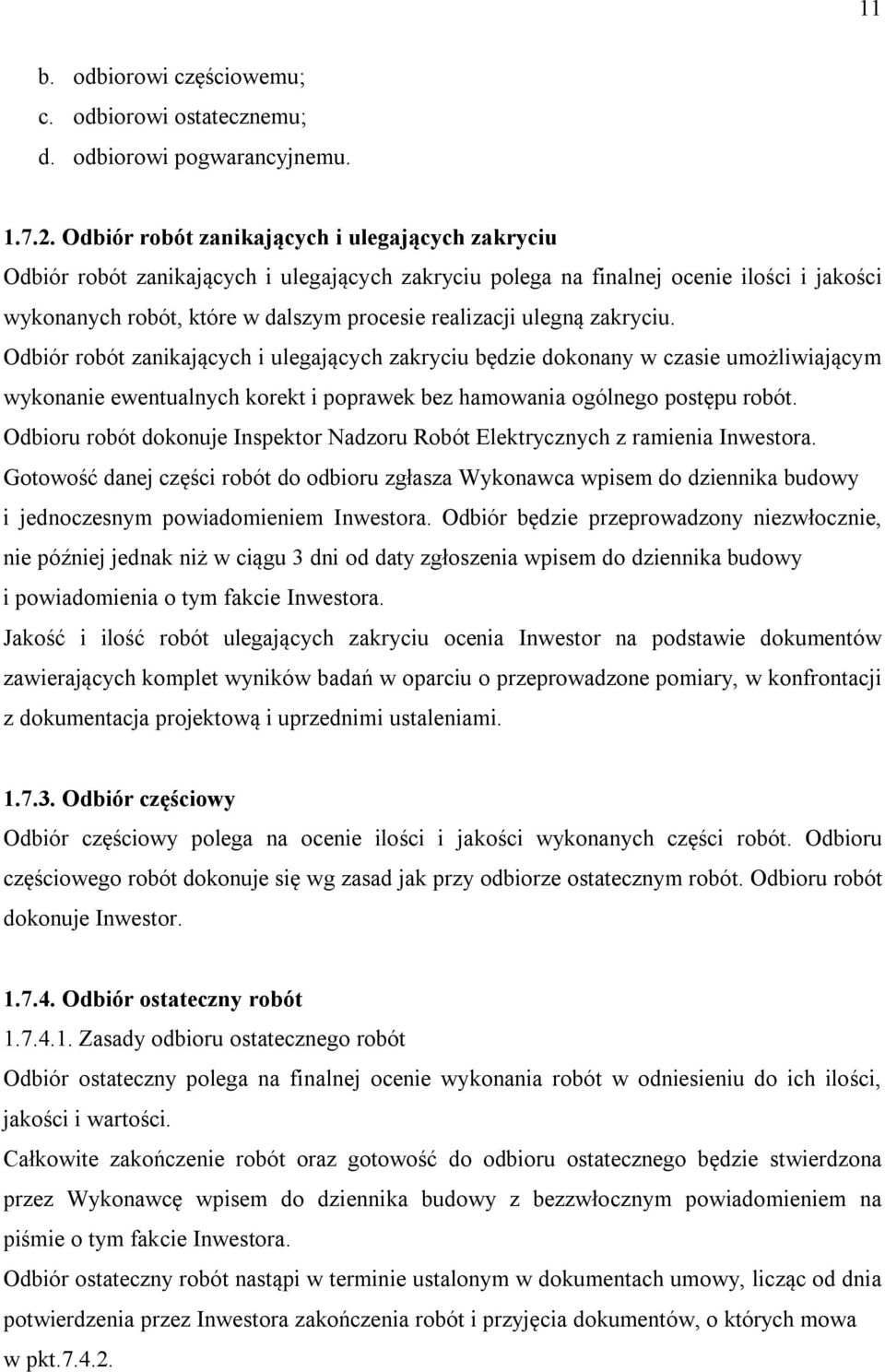

11 11 b. odbiorowi częściowemu; c. odbiorowi ostatecznemu; d. odbiorowi pogwarancyjnemu Odbiór robót zanikających i ulegających zakryciu Odbiór robót zanikających i ulegających zakryciu polega na finalnej ocenie ilości i jakości wykonanych robót, które w dalszym procesie realizacji ulegną zakryciu. Odbiór robót zanikających i ulegających zakryciu będzie dokonany w czasie umożliwiającym wykonanie ewentualnych korekt i poprawek bez hamowania ogólnego postępu robót. Odbioru robót dokonuje Inspektor Nadzoru Robót Elektrycznych z ramienia Inwestora. Gotowość danej części robót do odbioru zgłasza Wykonawca wpisem do dziennika budowy i jednoczesnym powiadomieniem Inwestora. Odbiór będzie przeprowadzony niezwłocznie, nie później jednak niż w ciągu 3 dni od daty zgłoszenia wpisem do dziennika budowy i powiadomienia o tym fakcie Inwestora. Jakość i ilość robót ulegających zakryciu ocenia Inwestor na podstawie dokumentów zawierających komplet wyników badań w oparciu o przeprowadzone pomiary, w konfrontacji z dokumentacja projektową i uprzednimi ustaleniami Odbiór częściowy Odbiór częściowy polega na ocenie ilości i jakości wykonanych części robót. Odbioru częściowego robót dokonuje się wg zasad jak przy odbiorze ostatecznym robót. Odbioru robót dokonuje Inwestor Odbiór ostateczny robót Zasady odbioru ostatecznego robót Odbiór ostateczny polega na finalnej ocenie wykonania robót w odniesieniu do ich ilości, jakości i wartości. Całkowite zakończenie robót oraz gotowość do odbioru ostatecznego będzie stwierdzona przez Wykonawcę wpisem do dziennika budowy z bezzwłocznym powiadomieniem na piśmie o tym fakcie Inwestora. Odbiór ostateczny robót nastąpi w terminie ustalonym w dokumentach umowy, licząc od dnia potwierdzenia przez Inwestora zakończenia robót i przyjęcia dokumentów, o których mowa w pkt

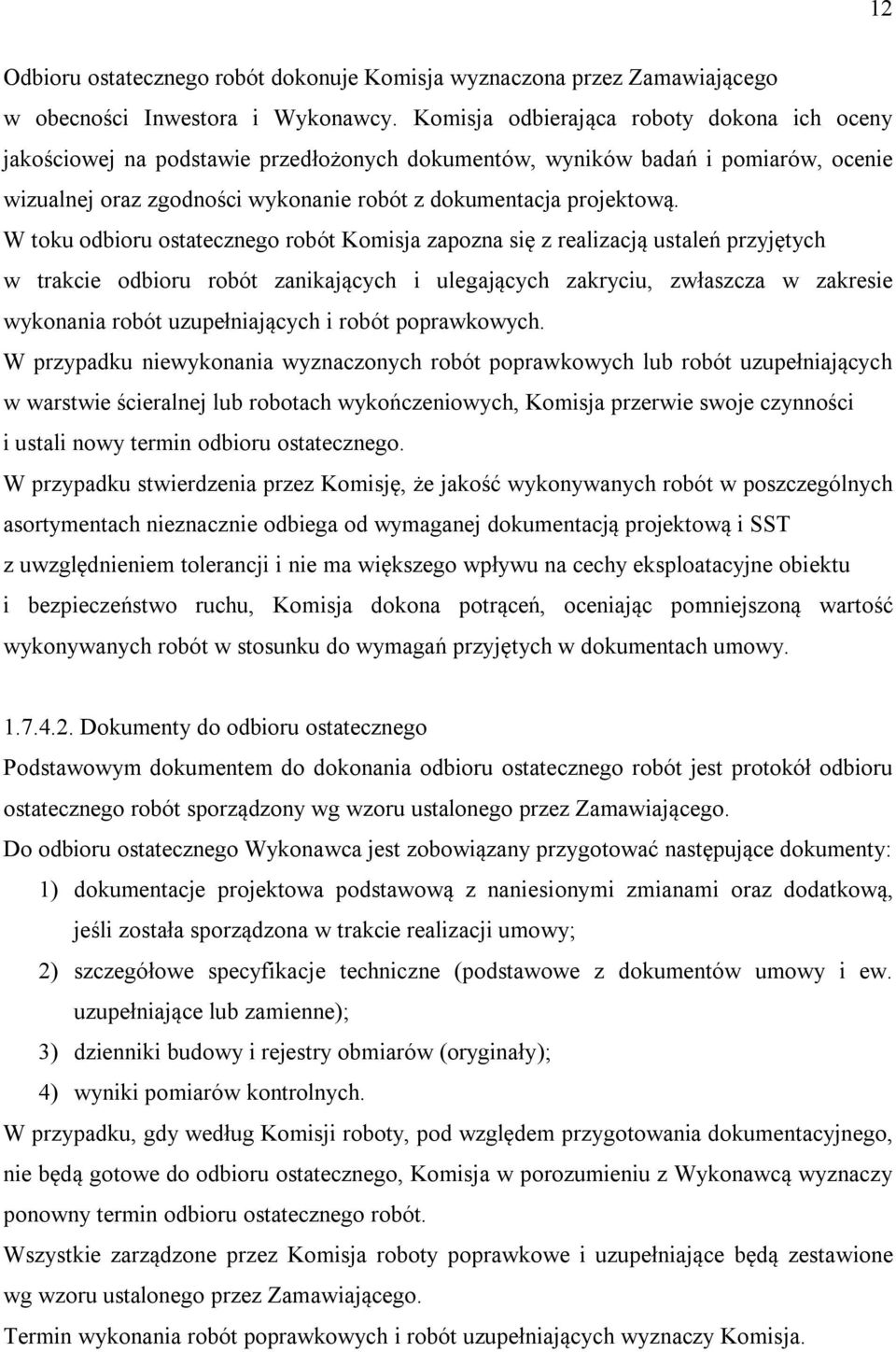

12 12 Odbioru ostatecznego robót dokonuje Komisja wyznaczona przez Zamawiającego w obecności Inwestora i Wykonawcy. Komisja odbierająca roboty dokona ich oceny jakościowej na podstawie przedłożonych dokumentów, wyników badań i pomiarów, ocenie wizualnej oraz zgodności wykonanie robót z dokumentacja projektową. W toku odbioru ostatecznego robót Komisja zapozna się z realizacją ustaleń przyjętych w trakcie odbioru robót zanikających i ulegających zakryciu, zwłaszcza w zakresie wykonania robót uzupełniających i robót poprawkowych. W przypadku niewykonania wyznaczonych robót poprawkowych lub robót uzupełniających w warstwie ścieralnej lub robotach wykończeniowych, Komisja przerwie swoje czynności i ustali nowy termin odbioru ostatecznego. W przypadku stwierdzenia przez Komisję, że jakość wykonywanych robót w poszczególnych asortymentach nieznacznie odbiega od wymaganej dokumentacją projektową i SST z uwzględnieniem tolerancji i nie ma większego wpływu na cechy eksploatacyjne obiektu i bezpieczeństwo ruchu, Komisja dokona potrąceń, oceniając pomniejszoną wartość wykonywanych robót w stosunku do wymagań przyjętych w dokumentach umowy Dokumenty do odbioru ostatecznego Podstawowym dokumentem do dokonania odbioru ostatecznego robót jest protokół odbioru ostatecznego robót sporządzony wg wzoru ustalonego przez Zamawiającego. Do odbioru ostatecznego Wykonawca jest zobowiązany przygotować następujące dokumenty: 1) dokumentacje projektowa podstawową z naniesionymi zmianami oraz dodatkową, jeśli została sporządzona w trakcie realizacji umowy; 2) szczegółowe specyfikacje techniczne (podstawowe z dokumentów umowy i ew. uzupełniające lub zamienne); 3) dzienniki budowy i rejestry obmiarów (oryginały); 4) wyniki pomiarów kontrolnych. W przypadku, gdy według Komisji roboty, pod względem przygotowania dokumentacyjnego, nie będą gotowe do odbioru ostatecznego, Komisja w porozumieniu z Wykonawcą wyznaczy ponowny termin odbioru ostatecznego robót. Wszystkie zarządzone przez Komisja roboty poprawkowe i uzupełniające będą zestawione wg wzoru ustalonego przez Zamawiającego. Termin wykonania robót poprawkowych i robót uzupełniających wyznaczy Komisja.

13 Odbiór pogwarancyjny Odbiór pogwarancyjny polega na ocenie wykonanych robót związanych z usunięciem wad stwierdzonych przy odbiorze ostatecznym i zaistniałych w okresie gwarancyjnym. Odbiór pogwarancyjny będzie dokonany na podstawie oceny wizualnej obiektu z uwzględnieniem zasad opisanych w pkt Odbiór ostateczny robót Warunki płatności Ustalenia ogólne Podstawa płatności jest cena jednostkowa skalkulowana przez Wykonawcę za jednostkę obmiarowa ustalona dla danej pozycji kosztorysu. Dla pozycji kosztorysowych wycenionych ryczałtowo podstawa płatności jest wartość (kwota) podana przez Wykonawcę w danej pozycji kosztorysu. Cena jednostkowa lub kwota ryczałtowa pozycji kosztorysowej będzie uwzględniać wszystkie czynności, wymagania i badania składające się na jej wykonanie, określone dla tej roboty w SST i w dokumentacji projektowej. Ceny jednostkowe lub kwoty ryczałtowe robót będą obejmować: - robociznę bezpośrednią wraz z towarzyszącymi kosztami; - wartość zużytych materiałów wraz z kosztami zakupu, magazynowania, ewentualnych ubytków i transportu na teren budowy; - wartość pracy sprzętu wraz z towarzyszącymi kosztami; - koszty pośrednie, zysk kalkulacyjny i ryzyko; - podatki obliczone zgodnie a obowiązującymi przepisami. Do cen jednostkowych nie należy wliczać podatku VAT Warunki umowy Koszt dostosowania się do wymagań warunków umowy obejmuje wszystkie warunki określone w w.w. dokumentacji, a nie wyszczególnione w kosztorysie.
