Część opisowa. Opis projektu:

Transkrypt

1

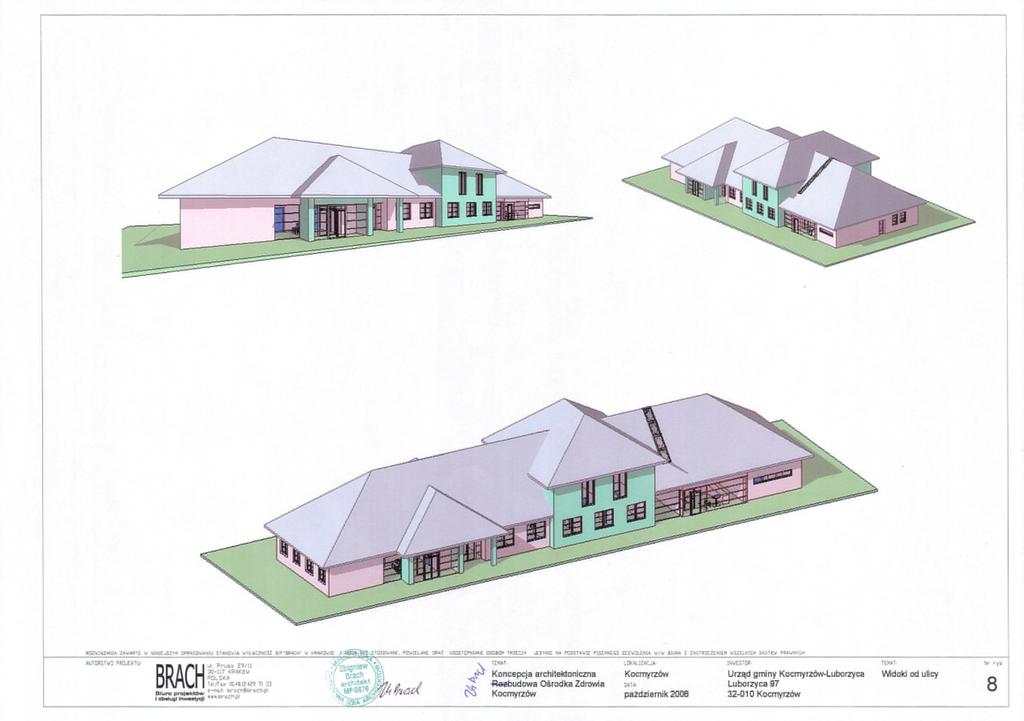

2 Brach Biuro Projektów i Obsługi Inwestycji Kraków, ul Prusa 29/11 Tel/fax: 12/ brach@brach.pl GMINA KOCMYRZÓW-LUBORZYCA LUBORZYCA 97, KOCMYRZÓW KONCEPCJA ARCHITEKTONICZNA OŚRODKA ZDROWIA TEMAT: OBIEKT: ADRES: KONCEPCJA ARCHITEKTONICZNA OŚRODKA ZDROWIA NOWY OŚRODEK ZDROWIA KOCMYRZÓW-LUBORZYCA Spis zawartości: Część opisowa Strona tytułowa. Spis zawartości. Opis projektu. INWESTOR: GMINA KOCMYRZÓW-LUBORZYCA, LUBORZYCA 97, KOCMYRZÓW Część rysunkowa JEDNOSTKA PROJEKTOWANIA: Brach- Biuro Projektów i Obsługi Inwestycji Kraków, ul. Szyszko-Bohusza 13 pracownia: Kraków, ul. Prusa 29/11, tel.: ,fax: brach@brach.pl 1. Sytuacja 1a. Sytuacja- rozwiązanie alternatywna 2. Rzut zbiorczy parteru 3. Rzut parteru przychodnia 4. Rzut parteru apteka 5. Rzut piętra przychodnia 5b. Rzut zbiorczy piętro 6. Elewacje od strony ulicy 7. Elewacje od strony wewnętrznego placu 8.Widokiodulicy 9. Widoki od wewnętrznego placu Opis projektu: FAZA: DATA: KONCEPCJA ARCHITEKTONICZNA PAśDZIERNIK 2006 R 1.Projekt 2.Inwestor, adres 3 Podstawa opracowania 4.Podstawowe dane liczbowe 5.Przedmiot Inwestycji i zakres przedsięwzięcia 6.Układ funkcjonalny obiektu 7.Zestawienie powierzchni projektowanych 8.Rozwiązania architektoniczno budowlane 9.Meble 10.Ochrona p.poŝ

3 Brach Biuro Projektów i Obsługi Inwestycji Kraków, ul Prusa 29/11 Tel/fax: 12/ brach@brach.pl OPIS PROJEKTU 1.Projekt: Koncepcja nowego ośrodka zdrowia: przychodnia zdrowia wraz z apteką 2.Inwestor, adres: Gmina Kocmyrzów-Luborzyca Luborzyca Kocmyrzów 3.Podstawa opracowania: Niniejszą dokumentację opracowano na podstawie: 3.1. Umowy Zleceniodawcy z Projektantem 3.2. Ogólnych wytycznych przekazanych przez Zleceniodawcę 3.3. Uzgodnień ze Zleceniodawcą 3.4. Wizji lokalnej 4. Podstawowe dane liczbowe: Zagospodarowanie terenu/wartości przybliŝone wyliczone w oparciu o schemat rysunkowy/ 4.1.Powierzchniadziałki:4030,0m Powierzchniazabudowyistniejącej:395m Powierzchniazabudowyprojektowanej:650m Powierzchniazabudowyłącznie:1045m 2,costanowi25,9%działki 4.5.Powierzchniautwardzona:1349m 2 wtym -parkingi384m 2 -dojazdy387m 2 -chodniki578m Powierzchniazieleni:1636m 2,costanowi40,6%działki 4.7. Liczba stanowisk postojowych: 31 Budynek 4.8.PowierzchniauŜytkowa:741,00m 2 wtym -ośrodekzdrowia:613,34m 2 -apteka:127,66m Liczba gabinetów: Liczba kondygnacji: KubaturapomieszczeńuŜytkowych:2660m 3 5 Przedmiot inwestycji i zakres przedsięwzięcia, alternatywne rozwiązania: 5.1. Przedmiotem inwestycji będzie realizacja nowego Ośrodka Zdrowia w Kocmyrzowie Działka pod budowę zlokalizowana jest w centrum gminy w niedalekiej odległości od drogi krajowej przebiegającej przez Kocmyrzów. W przyszłości przewidywana jest realizacja drogi ekspresowej z drugiej strony przedmiotowego terenu. Działka posiada dostępność komunikacyjną oraz znajduje się w sąsiedztwie tras mediów. GMINA KOCMYRZÓW-LUBORZYCA LUBORZYCA 97, KOCMYRZÓW KONCEPCJA ARCHITEKTONICZNA OŚRODKA ZDROWIA 5.3. Zakres przedsięwzięcia obejmować będzie wszelkie prace związane z budową nowego ośrodka oraz zagospodarowaniem terenu i doprowadzeniem niezbędnych mediów Obiekt będzie wyposaŝony w następujące instalacje: -instalacjęwod kan.wrazzosprzętem -instalację gazu wraz z kotłownią gazową co i cwu - instalację co wraz z osprzętem - instalację elektryczną i słaboprądową wraz z osprzętem - instalację i wentylacji mechanicznej -instalacje i osprzęt ochrony p.poŝ. -instalację baterii słonecznych do wspomagania ogrzewania wody uŝytkowej oraz do wspomagania centralnego ogrzewania. Systemy te winny współpracować z systemami podstawowymi cwu i co W ramach zagospodarowania terenu naleŝy: -doprowadzić media -Wykonać drogi i parkingi oraz chodniki -Wykonać elementy małej architektury: mury oporowe, murki, ławki, ogrodzenie -Zagospodarować teren zielenią: wycinka istniejącej zieleni po uzyskaniu zgody na wycinkę drzew kolidujących z budynkiem, obsadzenia nowymi drzewami, trawniki, zieleń niska -Wykonać oświetlenie terenu 5.6. Rozwiązania konstrukcyjno-materiałowe. Konstrukcja tradycyjna. Fundamenty Ŝelbetowe, ściany murowane ceramiczne, warstwowe. Płyty stropowe Ŝelbetowe wylewane. Dach o konstrukcji drewnianej pokryty dachówką ceramiczną w kolorze brunatno-czerwonym. Ściany zewnętrzne tynkowane tynkami akrylowymi. Cokół budynku z cegły klinkierowej. Stolarka okienna z tworzywa sztucznego. Przeszklenia w rejonie wejść z profili aluminiowych. Wykończenie wewnętrzne zgodnie z obowiązującymi standardami i przepisami Rozwiązania alternatywne. Zaproponowano rozwiązanie alternatywne w zakresie zagospodarowania terenu W zakresie zagospodarowania terenu wariant podstawowy nr1 jest bardziej rozbudowany funkcjonalnie, wariant alternatywny nr 1a jest bardziej ekonomiczny gdyŝ nie posiada sięgacza komunikacyjnego wzdłuŝ północnej ściany, co przy znacznym spadku terenu ogranicza zakres robót ziemnych. W wariancie alternatywnym wejście do poradni dziecka chorego jest w bocznej ścianie wiatrołapu. 6. Układ funkcjonalny obiektu Zaprojektowany budynek jest obiektem dwukondygnacyjnym. Na parterze zaprojektowano wszystkie funkcje dostępne dla pacjentów. Na piętrze wykorzystując część poddasza zaprojektowano zaplecze socjalno-administracyjne. Budynek będzie pełnił funkcje gminnej przychodni zdrowia wraz z apteką. W ramach przychodni zaprojektowano niezaleŝne, posiadające własne wejścia zespoły przychodni dla dorosłych, zespół dziecka zdrowego, zespół dziecka chorego. Wszystkie zespoły posiadają jedną wspólną recepcję dostępną z kaŝdej poczekalni. Przychodnia dla dorosłych posiadać będzie gabinety dla lekarzy: stomatologa, ginekologa, internistów, konsultacyjne, zabiegowy. Pomieszczenie socjalnoadministracyjne zlokalizowano na piętrze wykorzystując część poddasza. Apteka posiada niezaleŝne wejście, lecz została tak zaprojektowana, aby istniała moŝliwość zakupów lekarstw przez okienko z poczekalni przychodni.

4 Brach Biuro Projektów i Obsługi Inwestycji Kraków, ul Prusa 29/11 Tel/fax: 12/ brach@brach.pl 7. Zestawienie projektowanych powierzchni 1 Zespół przychodni dla dorosłych parter przedsionek 5,08 Hall poczekalnia 80,89 Recepcja wspólna 14,31 Klatka schodowa 14,27 Garderoba 3,06 Wc kobiety 9,10 Wc męŝczyźni 5,95 Wc niepełnosprawni 4,22 Wc personelu 3,25 Magazyn odpadów medycznych 3,25 Kotłownia 6,30 Gabinet stomatologiczny 12,44 Gabinet konsultacyjny lekarski 12,44 Gabinet konsultacyjny lekarski 13,95 Gabinet konsultacyjny lekarski 14,47 Gabinet zabiegowy 16,07 Gabinet lekarski ginekologiczny ze stanowiskiem usg 25,18 Kabina higieny osobistej 4,15 Pokój połoŝnej 12,44 Gabinet USG 15,02 razem 275,84 2 Zespól dziecka zdrowego parter Przedsionek z wózkownią 7,56 poczekalnia 23,69 garderoba 2,88 wc 4,04 Gabinet konsultacyjny lekarski 12,29 Pokój szczepień 12,29 razem 62,75 3 Zespół dziecka chorego parter Przedsionek z wózkownią 7,92 Poczekalnia dziecka chorego 20,93 garderoba 2,88 wc 4,22 Gabinet konsultacyjny lekarski 12,29 Gabinet zabiegowy 17,76 Pom. porządkowe 5,59 razem 71,59 4 Zespól socjalno-administracyjny piętro Komunikacja 48,67 Schowek porządkowy 2,50 Wc personelu 5,72 Magazyn bielizny czystej 2,58 Magazyn bielizny brudnej 2,58 Szatnia kobiet 12,32 Kabina higieny 2,50 Umywalnia 4,99 Szatnia męska 12,32 GMINA KOCMYRZÓW-LUBORZYCA LUBORZYCA 97, KOCMYRZÓW KONCEPCJA ARCHITEKTONICZNA OŚRODKA ZDROWIA Umywalnia męska 4,99 Pokój administracyjny 14,47 Pokój administracyjny 10,87 Pokój administracyjny 15,08 Pokój socjalny 14,88 Sala konferencyjna 26,64 Kotłownia 13,41 Archiwum 8,64 razem 203,16 Przychodnia w całości 613,34 5 Apteka Przedsionek 3,06 Izba ekspedycyjna 36,76 Przedsionek 1,92 Komunikacja 12,31 Pokój administracyjny 13,76 Pomieszczenie porządkowe 1,53 Archiwum 4,88 Śluza umywalkowo-fartuchowa 2,92 Zmywalnia 5,21 Izba recepturowa 10,53 Pokój socjalny 7,75 Wc 2,60 Garderoba 3,90 Komora dostaw 8,58 Magazyn ziół 2,80 Magazyn środków opatrunkowych 2,80 Magazyn leków 6,35 razem apteka 127,66 Razem cały budynek 741,00

5 Brach Biuro Projektów i Obsługi Inwestycji Kraków, ul Prusa 29/11 Tel/fax: 12/ brach@brach.pl 8. Rozwiązania architektoniczno budowlane 8.1 Dostępność obiektu dla osób niepełnosprawnych Obiekt dostępny jest dla osób niepełnosprawnych. Przed wejściami naleŝy wykonać rampy dla niepełnosprawnych o nachyleniu nie większy m niŝ 5%. Wszystkie gabinety są dostępne dla niepełnosprawnych. W obiekcie zaprojektowano wc dla niepełnosprawnych Ściany Wysokość pomieszczeń 3,00 cm Ściany pomieszczeń, z wyjątkiem pomieszczeń administracyjnych i technicznych powinny być zmywalne do wysokości 2,05m Ściany przy umywalkach i zlewozmywakach powinny być pokryte do wysokości, co najmniej 1,6m i szerokości, co najmniej 0,6m poza obrys urządzenia materiałami trwałymi, gładkimi, zmywalnymi, nienasiąkliwymi i odpornymi na działanie środków myjącodezynfekcyjnych Ściany powyŝej 2,05 powinny być gładkie Ściany działowe winny spełniać obowiązujące wymogi izolacyjności akustycznej. 8.3.Posadzki, podłogi Podłogi połoŝone powyŝej 30 cm w stosunku do terenu otaczającego Posadzki w pomieszczeniach diagnostyki obrazowej oraz pomieszczeniach wyposaŝonych w medyczny aparaturę komputerowa powinny być wyposaŝone w antystatyczne wykładziny podłogowe lub wykładziny z instalacją do odprowadzania ładunków elektrycznych Podłogi powinny być wykonane z materiałów trwałych o powierzchniach gładkich, antypoślizgowych, zmywalnych, nienasiąkliwych i odpornych na działanie środków myjącodezynfekcyjnych Cokoły przy podłogach pomieszczeń lekarsko-zabiegowych, pomieszczeń o podwyŝszonej aseptyce powinny być wykonane do wysokości, co najmniej 0.08 m z materiałów odpowiadających wymaganiom dla podłóg, w tych pomieszczeniach. Styki cokołów z posadzką powinny być zaokrąglone Sufity Sufity w gabinetach lekarskich i gabinetach zabiegowych gładkie Stolarka drzwiowa wewnętrzna Szerokość drzwi w świetle 90cm, wysokość 200cm. Drzwi zewnętrzne o konstrukcji aluminiowej. Drzwi przeszklone szkłem bezpiecznym. Skrzydła drzwiowe do gabinetów i pracowni pełne, gładkie, drewniane okleinowane laminatem HPL. OścieŜnice regulowane. Skrzydła drzwiowe do łazienek z otworami nawiewnymi. -drzwi zaopatrzone w mechanizmy zapobiegające przypadkowemu zamknięciu GMINA KOCMYRZÓW-LUBORZYCA LUBORZYCA 97, KOCMYRZÓW KONCEPCJA ARCHITEKTONICZNA OŚRODKA ZDROWIA 8.7. WyposaŜenie instalacyjne Wszystkie gabinety lekarskie i pokoje zabiegowe wyposaŝone w umywalki i zlewy z bateriami ciepłej i zimnej wody W gabinetach zabiegowych naleŝy instalować umywalki z bateriami ciepłej i zimnej wody uruchamiane bez kontaktu z dłonią W pomieszczeniach porządkowych naleŝy zainstalować zlewozmywak stalowy na wysokości 50cm, oraz punkt czerpalny wody Gabinet ginekologiczny i gabinet dentystyczny wyposaŝony w zlewozmywak dwukomorowy i autoklaw dla sterylizacji urządzeń GrzejnikipowinnybyćmocowanedościanynieniŜejniŜ10cmodpodłogiiniebliŜejniŜ 10 cm od lica ściany wykończonej. Grzejniki powinny być gładkie, umoŝliwiające ich mycie i utrzymanie w czystości Wentylacja mechaniczna KaŜde pomieszczenie powinno być wyposaŝone w wentylację zgodnie z wymaganiami prawa budowlanego Wszystkie pomieszczenia powinny mieć zapewnioną, co najmniej 1,5 krotna wymianę powietrza na godzinę W pomieszczeniach, w których konieczna jest zwiększona wymiana powietrza przekraczająca 2-krotną wymianę na godzinę, powinna być zainstalowana wentylacja mechaniczna nawiewno-wywiewna a w szczególności: gabinetach zabiegowych, pracowniach diagnostyki obrazowej, pracowni stomatologicznej W pomieszczeniach higieniczno-sanitarnych dopuszcza się wentylację mechaniczną wywiewną z zapewnieniem dopływu powietrza z zewnątrz pomieszczenia Instalacje elektryczne kryte, podtynkowe Zaopatrzenie w media Podstawowym źródłem zaopatrzenia w wodę i nośniki energetyczne będą miejscowe sieci uzbrojenia komunalnego i energetyki NaleŜy zapewnić rezerwowe źródła zaopatrzenia w wodę, ciepło i energię elektryczną 9.Meble Meble winny być o parametrach zgodnych ze standardami słuŝby zdrowia: ergonomiczne, trwałe, łatwe do zmywania i odporne na wielokrotne zmywanie, bezpieczne w uŝytkowaniu, w kolorystyce jasnej. 10.Ochrona p.poŝ NaleŜy zapewnić ochronę p.poŝ. wynikającą z obowiązujących przepisów. 8.6.Okna i oświetlenie pomieszczeń. Wszystkie pomieszczenia pracy i pomieszczenia przeznaczone na pobyt ludzi będą posiadały naturalne doświetlenie. Poczekalnia doświetlona świetlikami dachowymi w rejonie klatki schodowej, świetlikami rurowymi nad recepcją oraz poprzez przeszklenia w rejonie wejść Okna z tworzywa sztucznego, przeszklenia z profili aluminiowych, szkło bezpieczne. Okna powinny posiadać wszystkie elementy otwierane /rozwieralne lub rozwierano-uchylne/.- mechanizmy zamykająco-otwierające dostępne z poziomu posadzki.
