1 INSTRUKCJA OBSŁUGI DRUKARKA ETYKIET TERMOTRANSFEROWYCH MODEL:

2 Wprowadzenie Dziękujemy za zakup naszej drukarki etykiet termotransferowych. Drukarka spełnia wymogi drukowania etykiet w czasie rzeczywistym oraz wsadowym, za pośrednictwem postu szeregowego, równoległego, USB oraz Ethernet. Urządzenia zapewnia druk termotransferowy lub transferowy. Ten model drukarki obsługuje szeroki zakres typów papieru drukarskiego. Drukarka jest specjalnie zapakowana, aby zapobiec możliwym uszkodzeniom podczas transportu. Jeśli masz podejrzenia, że drukarka została podczas transportu uszkodzona, sprawdź ją dokładnie, a następnie po stwierdzeniu uszkodzenia, skontaktuj się bezpośrednio ze sprzedawcą aby ustalić stopień szkody. Zachowaj opakowanie, aby móc wysłać w nim drukarkę do naprawy. Jeśli nie stwierdzisz żadnych uszkodzeń, umieść drukarkę na stabilnym podłożu, a następnie otwórz opakowanie. Upewnij się, czy posiadasz następujące elementy: - Drukarkę - CD ze sterownikami - Wtyczkę - Zasilacz - Inne akcesoria Należy zachować urządzenie oraz akcesoria do przyszłych potrzeb transportowych. Jeśli brakuje jakiegoś sprzętu, skontaktuj się ze swoim sprzedawcą.

3 WYGLĄD Panel przedni Diody LED Przycisk podawania Wylot papieru Przełącznik otwierania górnej pokrywy Panel tylny Przełącznik otwierania górnej pokrywy Wewnątrz Przełącznik otwierania głowicy drukującej Górna pokrywa Wstążka wrzeciona Przełącznik otwierania głowicy drukującej Prowadnica papieru Wałek podawania papieru

4 Dolny Wlot papieru zewnętrznego Równoległy interfejs komunikacyjny Przycisk zasilania USB Seryjny Wejście na kasę Wejście zasilania Uwaga: Zdjęcie poglądowe. Interfejs tylnego panelu urządzenia różni się w zależności od typu posiadanej drukarki. Należy odnieść się do posiadanego urządzenia. INSTALACJA Instalacja drukarki Zasilacz 1. Umieść drukarkę na gładkiej powierzchni. 2. Upewnij się, że zasilanie jest wyłączone. 3. Podłącz kabel szeregowy lub USB do odpowiedniego gniazda komputera. 4. Podłącz przewód zasilający z tyłu drukarki, a następnie drugi koniec do gniazda sieciowego. Uwaga: Wyłącz drukarkę na przełączniku, zanim podłączysz drukarkę do zasilania. Zdjęcie poglądowe. Interfejs tylnego panelu urządzenia różni się w zależności od typu posiadanej drukarki. Należy odnieść się do posiadanego urządzenia.

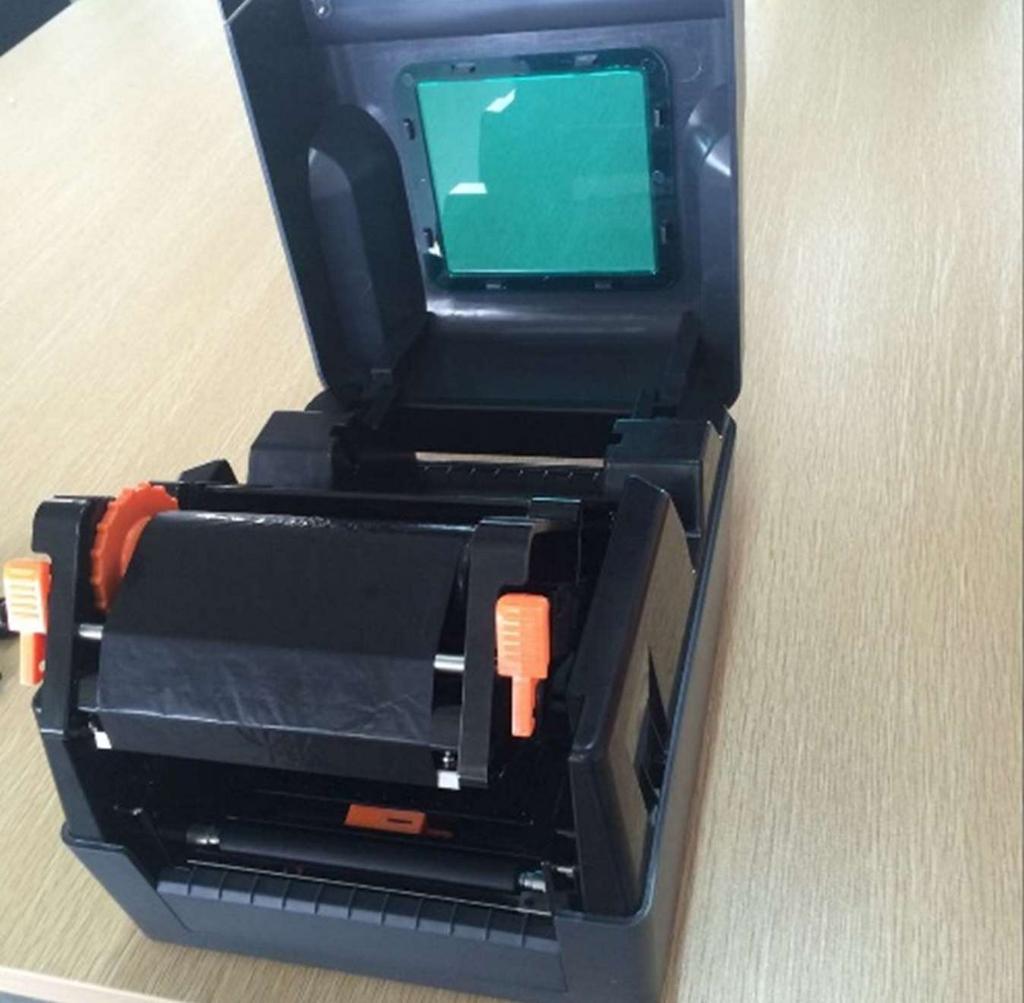

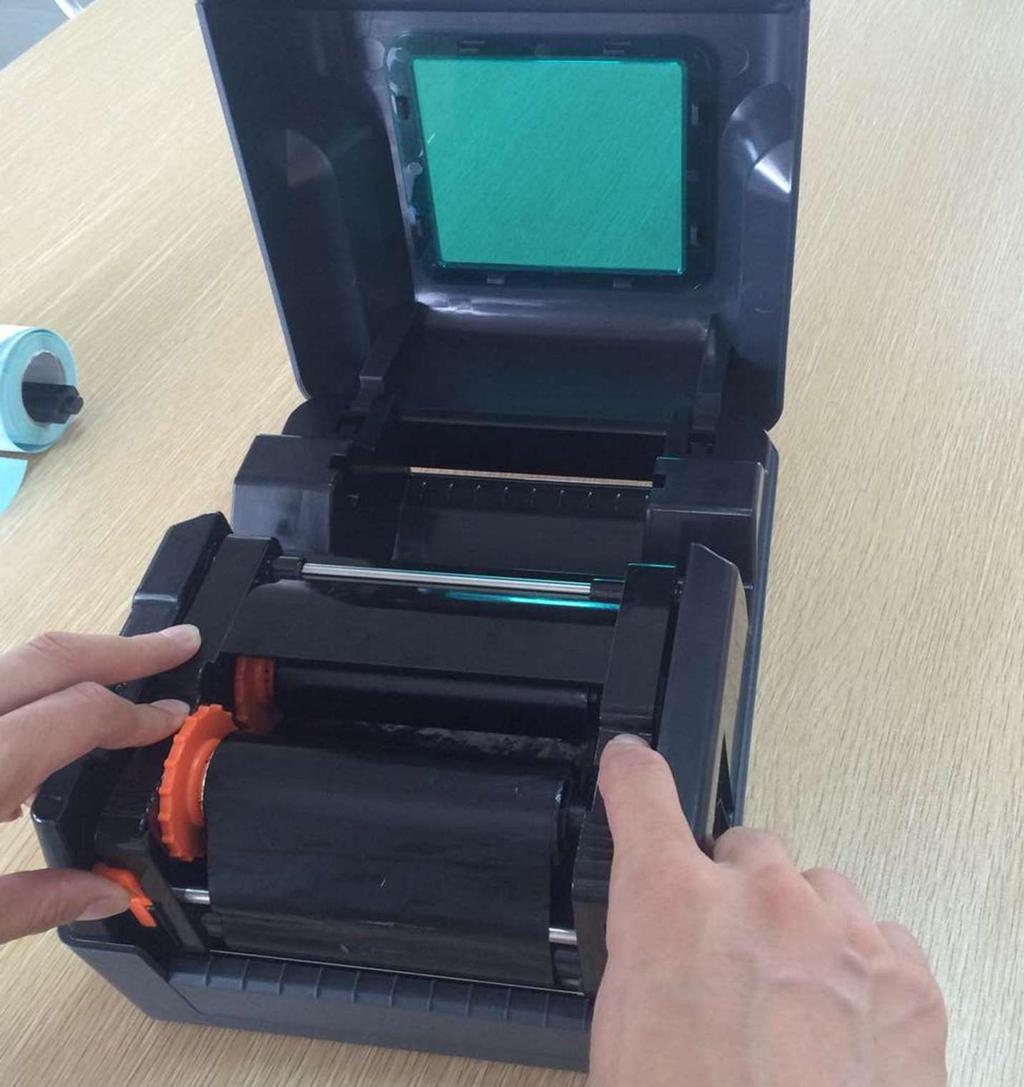

5 Montaż taśmy termotransferowej 1. Naciśnij równocześnie przełączniki po lewej oraz prawej stronie górnej pokrywy, aby ją otworzyć. 2. Umieść rolkę na trzpieniu podajnika. 3. Dociśnij do lewej, a następnie do prawej strony. 4. Naciśnij przełącznik otwierania głowicy drukującej aby ją otworzyć. 5. Nałóż nową taśmę na uchwyt. 6. Nawiń taśmę według zdjęcia poniżej, zgodnie z kierunkiem strzałki tak, aby założona taśma szczelnie pokrywała rolkę oraz aby nie było na niej żadnych fałd. 7. Zamknij głowicę drukującą, ciągnąc pokrywę obiema dłońmi w dół. Upewnij się, że głowica drukująca jest całkowicie zamknięta.

6 Schemat montażu papieru Montaż etykiet 1. Naciśnij równocześnie przełączniki po lewej oraz prawej stronie górnej pokrywy, aby ją otworzyć. 2. Zamontuj rolkę z etykietami na trzpieniu podajnika. 3. Poprowadź papier (stroną do zadrukowania do góry) poprzez prowadnice, czujnik etykiet oraz wałek dociskający.

7 4. Dostosuj szerokość prowadnic do szerokości papieru z etykietami. 5. Zamknij głowicę drukującą, ciągnąc pokrywę obiema dłońmi w dół. Upewnij się, że głowica drukująca jest całkowicie zamknięta. Funkcje diod LED Dioda LED Sygnał dźwiękowy Problem Miga 2 razy 2 razy Błąd mechanizmu Miga 3 razy 3 razy Brak papieru Miga 4 razy 4 razy Błąd odcinania papieru Miga 5 razy 5 razy Przegrzanie Miga 6 razy 6 razy Błąd otwierania drukarki Miga 7 razy 7 razy Błąd znaków Miga 8 razy 8 razy Błąd czarnego znakowania Miga 9 razy 9 razy Brak odczytu SDRAM Miga 10 razy 10 razy Awaria diod Miga 11 razy 11 razy Błąd taśmy Funkcje klawiszy głównych 1. Ładowanie papieru Gdy drukarka jest gotowa do działania (dioda świeci stale na niebiesko) Naciśnij przycisk, aby papier do etykiet załadował się. 2. Wstrzymanie drukowania Podczas drukowania naciśnij delikatnie przycisk FEED, aby wstrzymać drukowanie. Ponowne naciśnięcie przycisku FEED pozwoli na kontunuowanie drukowania. Funkcje włączania Drukarka ma dostępne trzy funkcje podczas włączania zasilania, umożliwiające testowanie bądź ustawianie sprzętu. Naciśnięcie lub zwolnienie przycisku podczas uruchamiania drukarki spowoduje włączenie tych funkcji.

8 Zapoznaj się z tabelką poniżej, aby uzyskać więcej informacji na temat poszczególnych funkcji. Funkcja: Włączenie autodiagnozy Instrukcja działania A. Odłącz drukarkę od zasilania. B. Sprawdź, czy drukarka ma załadowany papier, a następnie podłącz drukarkę z powrotem do zasilania. Drukarka rozpocznie drukowanie strony testowej, po zwolnieniu przycisku ładowania papieru. Inicjalizacja drukarki A. Odłącz drukarkę od zasilania. B. Otwórz pokrywę głowicy drukującej, a następnie naciśnij przycisk FEED. Podłącz drukarkę do zasilania, przytrzymaj przycisk FEED przez 10 sekund, drukarka wyczyści dane pobierania z pamięci wewnętrznej oraz przywróci domyślne ustawienia fabryczne. Wykrywanie taśmy oraz automatyczna lokalizacja Włącz zasilanie, otwórz pokrywę aby wymienić papier. Drukarka rozpocznie wykrywanie taśmy oraz automatyczną lokalizację. Wykrywanie taśmy termotransferowej. Ta funkcja dostępna jest w modelu drukarki termotransferowej. Jest ona przeznaczona do sprawdzania stanu taśmy. Drukowanie strony testowej Funkcja ta dotyczy sprawdzenia, czy drukarka działa poprawnie, za pomocą auto testu oraz wyświetlenia ustawień. Aby sprawdzić, czy etykieta znajduje się w dobrej pozycji, wykonaj następujące kroki: 1. Sprawdź, czy papier jest dobrze ustawiony. 2. Wyłącz zasilanie. 3. Naciśnij przycisk FEED oraz włącz zasilanie. 4. Kiedy drukarka rozpocznie drukowanie, zwolnij przycisk FEED. 5. Wydrukowana strona jest stroną auto testu. Inicjalizacja Inicjalizacja oznacza wyczyszczenie pamięci DRAM oraz przywrócenie drukarce ustawień fabrycznych. Aby zainicjować drukarkę, wykonaj poniższe kroki.

9 1. Wyłącz zasilanie. 2. Otwórz pokrywę i naciśnij przycisk FEED, a następnie wyłącz zasilanie i przytrzymaj przycisk FEED przez około 10 sekund. 3. Gdy wszystkie diody LED są wyłączone, puść przycisk FEED. Drukarka zrestartuje się i zakończy inicjalizację. Rozwiązywanie problemów. Poniższa tabela przedstawia typowe problemy oraz sposoby na rozwiązanie ich. Jeśli w tabeli nie ma rozwiązania Twojego problemu, skontaktuj się z dystrybutorem aby uzyskać pomoc. Problem Możliwa przyczyna Zalecane rozwiązanie Wyłączone diody LED Drukarka nie drukuje Drukarka nie jest odpowiednio podłączona do gniazdka sieciowego. Drukarka jest wyłączona. Taśma termotransferowa się skończyła Zły montaż taśmy Rolka papieru się skończyła Zły montaż rolki papieru Błąd sensora przestrzeni Zacięcie się papieru Kabel komunikacyjny nie jest odpowiednio podłączony do drukarki oraz do komputera. Błąd interfejsu komunikacyjnego Sprawdź, czy drukarka jest odpowiednio podłączona do zasilania sieciowego. Włącz drukarkę. Zamontuj nową taśmę termotransferową Zamontuj taśmę ponownie, stosując się do punktu dotyczącego montażu taśmy. Zainstaluj rolkę papieru etykietowego Zainstaluj ponownie rolkę papieru etykietą odpowiadającą instrukcjom obsługi Zmień rozmiar i druk Zresetuj ustawienia wymiarów Wyczyść części wewnętrzne Podłącz jeszcze raz kabel. Jeśli używasz kabla szeregowego: Podłącz kabel szeregowy i upewnij się, że wtyki są podpięte jeden do jednego. Sprawdź port szeregowy szybkości transmisji danych na stronie autotestu. Jeśli używasz kabla Ethernet: Upewnij się, że Ethernet RJ-45 świeci się na zielono/pomarańczowo Upewnij się, że drukarka uzyskuje adres IP w trybie DHCP. Upewnij się, że podczas korzystania ze stałego adresu IP, adres jest poprawny. Jeśli nie masz go dodanego, zrób to, a następnie poczekaj aż drukarka połączy się z serwerem. Następnie sprawdź jeszcze raz adres IP. Sprawdź, czy powierzchnia taśmy z atramentem jest prawidłowo zainstalowana. Zamontuj ponownie taśmę. Wyczyść głowicę drukarki.

10 Słaba jakość wydruku Przeskok papieru podczas drukowania Zawartość druku jest niekompletna po bokach Zagięcie się papieru etykietowego Na czarnej etykiecie pojawiają się szare linie Taśma oraz papier nie są prawidłowo zainstalowane. Głowica drukarki jest pokryta pyłem lub klejącą substancją. Głowica drukarki jest uszkodzona. Rozmiar etykiety jest niepoprawny lub niekompletny. Po zmianie papieru do etykiet, czujnik ich nie wykrywa. Czujnik etykiet jest pokryty kurzem, co powoduje błędny odczyt. Zły rozmiar etykiety Ciśnienie głowicy drukującej jest nierówne. Błędny montaż taśmy. Błędny montaż etykiet. Nieprawidłowa gęstość druku. Zły podajnik etykiet Na głowicy drukującej lub na gumowej rolce jest brud. Wyczyść głowicę drukarki Użyj trybu ustawień, aby dostosować szybkość oraz nasycenie koloru wydruku. Wydrukuj stronę auto testu aby sprawdzić, czy głowica drukarki jest uszkodzona. Jeśli jest, wymień ją na nową. Podmień taśmę oraz papier etykietowy na odpowiednio dopasowane. Upewnij się, że głowica drukarki jest całkowicie zamknięta. Zmień rozmiar Użyj delikatnego pędzelka aby wyczyścić czujnik z kurzu. Ustaw odpowiedni rozmiar Ustaw odpowiednią gęstość druku. Ustaw odpowiednią szerokość etykiety. Wyczyść głowicę drukującą lub gumową rolkę. Niestabilne drukowanie Ustaw drukarkę w trybie zrzutu szesnastkowego Komunikacja RS232 jest nieprawidłowa Ponownie uruchom drukarkę i wejdź w tryb zrzutu Ponownie ustaw RS232 Konserwacja drukarki Aby zachować dłuższą żywotność drukowania oraz wysoką jakość druku, zaleca się stosowanie poniższych zasad. 1. Aby wyczyścić drukarkę, użyj poniższych akcesoriów: - Bawełniane waciki. - Bawełnianą tkaninę. - Alkohol stosowany w celach przemysłowych. - Pędzelek do oczyszczania pyłków.

11 Procedura konserwacji oraz czyszczenia: Część drukarki Kroki Sugerowana częstotliwość czyszczenia Głowica drukująca 1. Wyłącz drukarkę 2.Poczekaj przynajmniej 1 minutę aż głowica się ostudzi 3. Użyj bawełnianego wacika nasączonego alkoholem, aby przetrzeć powierzchnię głowicy drukującej. Podczas wymiany papieru etykietowego Gumowa rolka 1. Wyłącz drukarkę. Podczas wymiany papieru etykietowego 2. Użyj bawełnianego wacika lub tkaniny nasączonej alkoholem Część rozrywająca papier Użyj bawełnianej tkaniny nasączonej alkoholem. Kiedy jest to konieczne. Czujnik Delikatnie zetrzyj kurz za pomocą pędzelka Co miesiąc Wnętrze urządzenia Delikatnie zetrzyj kurz za pomocą pędzelka Kiedy jest to konieczne Specyfikacja Rozdzielczość Metoda druku Wysoka prędkość 203dpi Termotransferowa / termiczna Drukowanie Prędkość drukowania 127mm/s Maksymalna szerokość drukowania 104mm (4.09' ) Maksymalna długość druku 2286mm (90' ) Interfejs Głowica drukująca (odporność na ścieranie) Polecenia USB/ (USB+ Serial+Parallel+Ethernet) 50km TSC Taśma OD taśmy Długość Szerokość Rozmiar Metoda walcowania Min. ID rolki Typ papieru Metoda walcowania Maks. 60mm Maks. 300m Min. 30mm; Maks. 110mm 25.4mm Zewnętrzne 25mm ciągły, pojedynczy, składany, czarne etykiety, Drukowanie strony na zewnątrz Szerokość Maks. 120mm (4.72"), Min: 20mm (0.78") Rozmiar rdzenia rolki Przerwa między etykietami Grubość Długość etykiety Oprogramowanie 25.4mm~38mm Min.2mm 0.058mm~0.305mm 10mm~2286mm Windows 2000,XP,Vista,Win7,Win8,Win10, Windows Server 2003&2008 Czcionka Zestaw znaków GB18030 (Uproszczony chiński)

12 Czcionka druku ASCII Czcionka A: 12*24 ASCII Czcionka B: 9*24 Chiński: 24*24 Typ kodu kreskowego Kod 1D Code39, Code93, Code128 subsets A, B, C, Codabar, Przeplatany 2 of 5, EAN-13,EAN-14, EAN-128, UPC-A, UPC-E, EAN i UPC 2(5) cyfrowy dodatek, MSI,PLESSEY, POSTNET, Chiński POS, ITF14 Kod 2D QR Kod Format obrazu Grafika Wsparcie BMP/PCX/BAS Specyfikacja środowiska Temperatura Robocza: 5-45 C, Przechowywania: -10~50 C Wilgotność Robocza : 25%~85% ; Przechowywania: 10%~90% Zasilanie Pamięć Wymiary Waga Wejściowe: AC 110V/240V, Wyjściowe: DC24V/2.5A,60W 4MB 223*286*169mm 2.35kg Producent: ntec Ul. Chorzowska 44B Gliwice Poland
