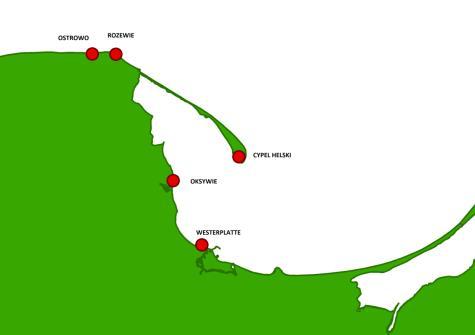

1 Zabezpieczenie brzegów Morza Bałtyckiego będących w administracji Urzędu Morskiego w Gdyni Nr POIS /08 Projekt realizowany w ramach: działania 2.2 Przywracanie terenom zdegradowanym wartości przyrodniczych i ochrona brzegów morskich, priorytetu II Gospodarka odpadami i ochrona powierzchni ziemi Projekt zlokalizowany jest w rejonie wschodniego wybrzeża Polski w województwie pomorskim. Trzy odcinki wybrzeża objęte projektem: Ostrowo i Rozewie (gmina Władysławowo) oraz Cypel Helu (gmina Hel) położone są na terenie powiatu puckiego, odcinek Westerplatte leży na terenie Gminy Gdańsk, odcinek Oksywie leży na terenie Gminy Gdynia. 1

2 Cele Projektu: - zwiększenie ilości terenów przywróconych do właściwego stanu, - zahamowanie postępu erozji na 5,98 km brzegu, - utrzymanie położenia linii brzegowej w rejonie wybrzeża Polski objętego Projektem, - zabezpieczenie brzegów morskich i obszarów chronionych wydm przed nadmierną i niekontrolowaną presją turystów, - rekultywacja zieleni oraz rewitalizacja terenów znajdujących się na Westerplatte. Realizowany Projekt zapewnia także bezpieczeństwo przeciwpowodziowe i przeciwerozyjne terenów zagrożonych podtopieniem czy zalaniem. Beneficjentem Projektu jest Urząd Morski w Gdyni Gdynia, ul. Chrzanowskiego 10 Planowany całkowity koszt realizacji Projektu brutto: ,02 PLN Wysokość dofinansowania przez Unie Europejską ze środków Funduszu Spójności: ,96 PLN Okres kwalifikowania wydatków r r. 2

3 Projekt przewiduje zabezpieczenie brzegu na 5,98 km bieżących wybrzeża morskiego. Zakres projektu rzeczowy obejmuje następujących zadania: Zadanie 1 Cypel Helu o długości 0,47 km (Zadanie zakończone w 2013 r.) Zadanie 2 Ostrowo o długości 1,91 km (Zadanie zakończone w 2011 r.) Zadanie 3 Rozewie o długości 0,99 km (Zadanie zakończone w 2013 r.) Zadanie 4 Westerplatte o długości 1,01 km (Zadanie zakończone w 2012 r.) Zadanie 5 Oksywie o długości 1,60 km (zakończenie - listopad 2015 r.) Zadanie 6 Westerplatte zagospodarowanie terenu (zakończenie - wrzesień 2015 r.) Projekt przewiduje zabezpieczenie brzegu na 5,98 km bieżących wybrzeża morskiego. Zakres projektu finansowy poszczególnych zadań to : Zadanie 1 Cypel Helu o długości 0,47 km ,40 zł Zadanie 2 Ostrowo o długości 1,91 km ,44 zł Zadanie 3 Rozewie o długości 0,99 km ,05 zł Zadanie 4 Westerplatte o długości 1,01 km ,69 zł Zadanie 5 Oksywie o długości 1,60 km ,12 zł Zadanie 6 Westerplatte zagospodarowanie terenu ,79 zł Łączny koszt robót budowlanych ,49 zł 3

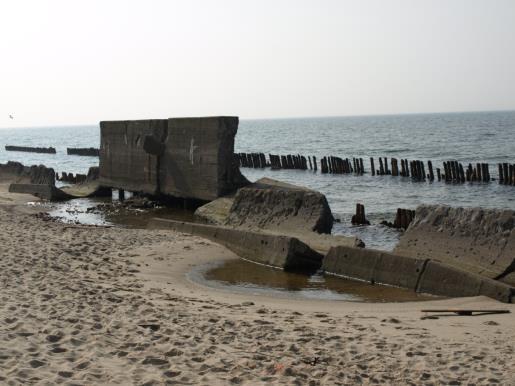

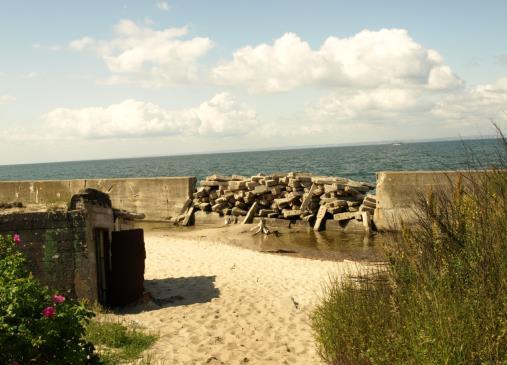

4 Zakres rzeczowy zadania OSTROWO na odcinku około 1,91 km objął: - wykonanie opaski brzegowej o typowej konstrukcji, - wykonanie konstrukcji ochronnej podciętych wysokich wydm, - wykonanie wejść na plażę, - wykonanie konstrukcji obudowy wylotu rzeki Czarna Woda. OSTROWO 4

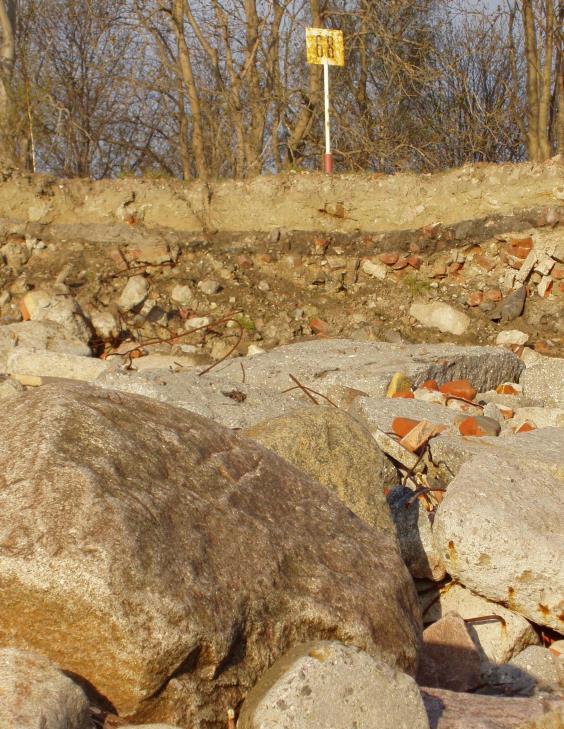

5 W ramach zadania WESTERPLATTE na odcinku 1,01km wykonano następujący zakres robót: - żelbetowa ława oporowa na żelbetowych palach prefabrykowanych, - narzut kamienny jako zasadnicze umocnienie brzegu, - warstwa odcinająco-uszczelniającej z kamienia łamanego, - żelbetowy murek kątowy z żelbetową, nachyloną płytą osłonową u podstawy, - materac przeciwerozyjny u podstawy ławy oporowej na całej długości umocnienia. WESTERPLATTE 2009 r., 2010 r. 5

6 WESTERPLATTE W rejonie Cypla Helskiego na odcinku 0,47 km zakres rzeczowy inwestycji obejmował: - przebudowę opaski brzegowej w postaci ścianki szczelnej wzmocnionej palami skrzynkowymi oraz regulację i umocnienie dna, - przebudowę opaski brzegowej w postaci wbijanej ścianki szczelnej z żelbetowym oczepem oraz regulację i umocnienie dna, - budowę umocnienia brzegu z kamienia z krawędziami z walców gabionowych, - wykonanie deptaka wzdłuż umocnienia brzegu, kładki z platformą widokową w rejonie wydm oraz modernizację dwóch ścieżek gruntowych. długość wybudowanego deptaka/kładki wyniosła 1,1 km długość zmodernizowanej ścieżki gruntowej wyniosła 0,3 km 6

7 CYPEL HELSKI czerwiec 2010 r. CYPEL HELSKI 2010 r. 7

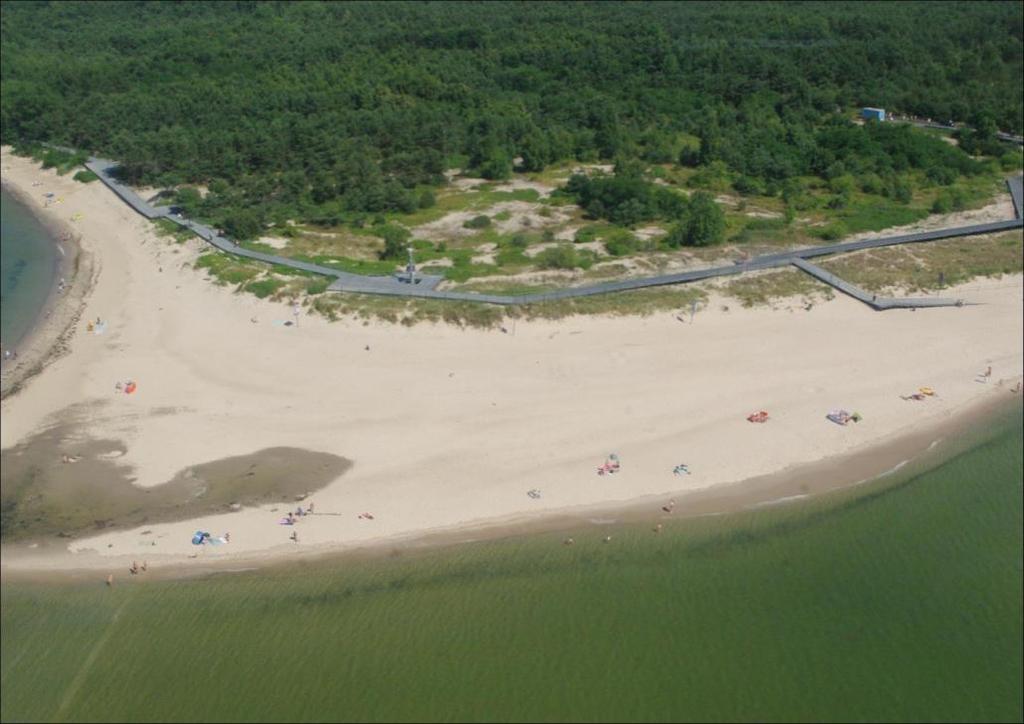

8 CYPEL HELSKI CYPEL HELSKI - kładki 8

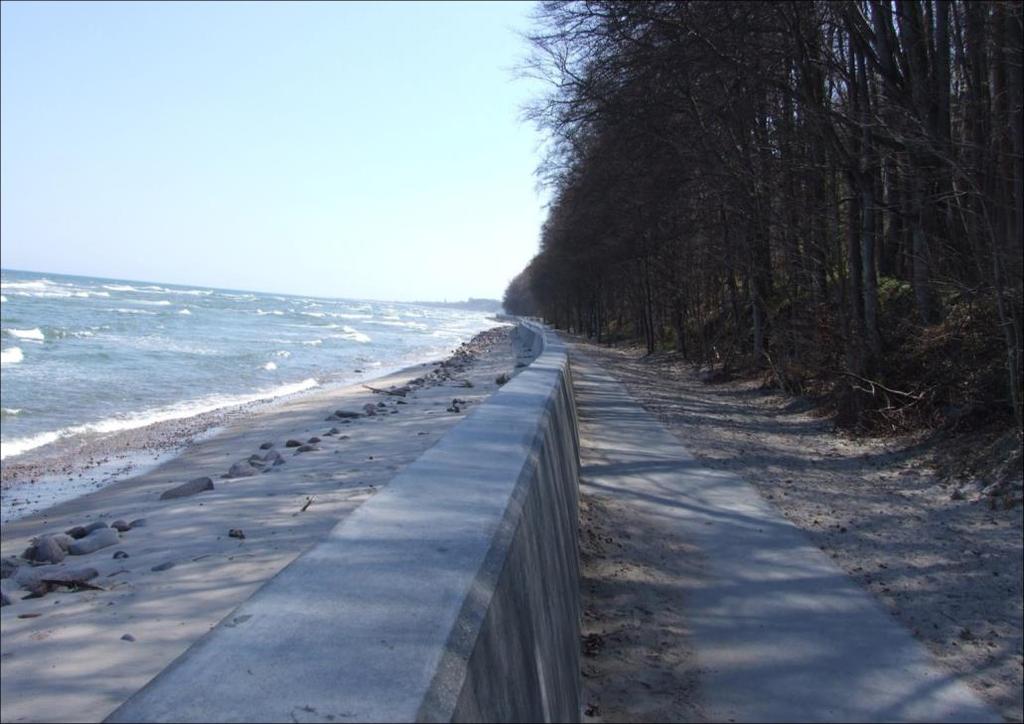

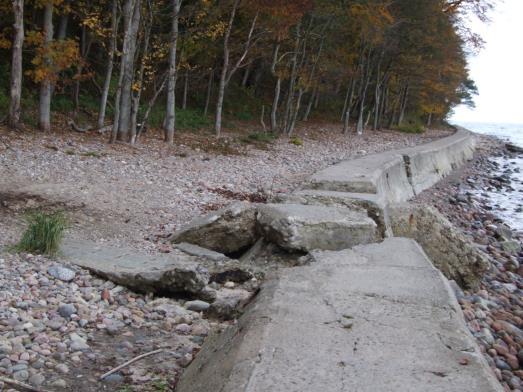

9 W rejonie Rozewia na odcinku 0,99 km zakres rzeczowy inwestycji obejmował: - dobudowanie do istniejącej opaski masywnego żelbetowego korpusu, - wybudowanie odbijacza fal do rzędnej +4,0 m n.p.m. Odbudowywaną opaskę tworzą następujące elementy: a) warstwa wyrównawcza betonu między istniejącą opaską a projektowaną nadbudową b) żelbetowa nadbudowa z parapetem i odbijaczem fal c) uzupełnienie korpusu na odcinkach odbudowywanych d) filtr kamienny i zasyp za opaską e) narzut kamienny przed opaską przed realizacją 9

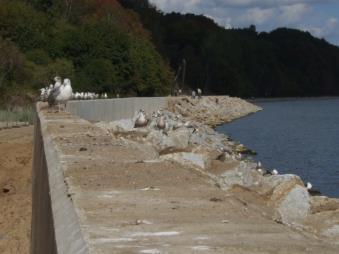

10 ROZEWIE Na Oksywiu na odcinku 1,60 km zakres rzeczowy inwestycji obejmuje: a) wykonanie żelbetowego muru oporowego, b) wykonanie narzutu kamiennego od strony wody, c) wykonanie zasypu od strony lądu, d) wykonanie przedłużenia istniejących wylotów kanalizacji deszczowej, c) wykonanie nawierzchni ciągu komunikacyjnego. 10

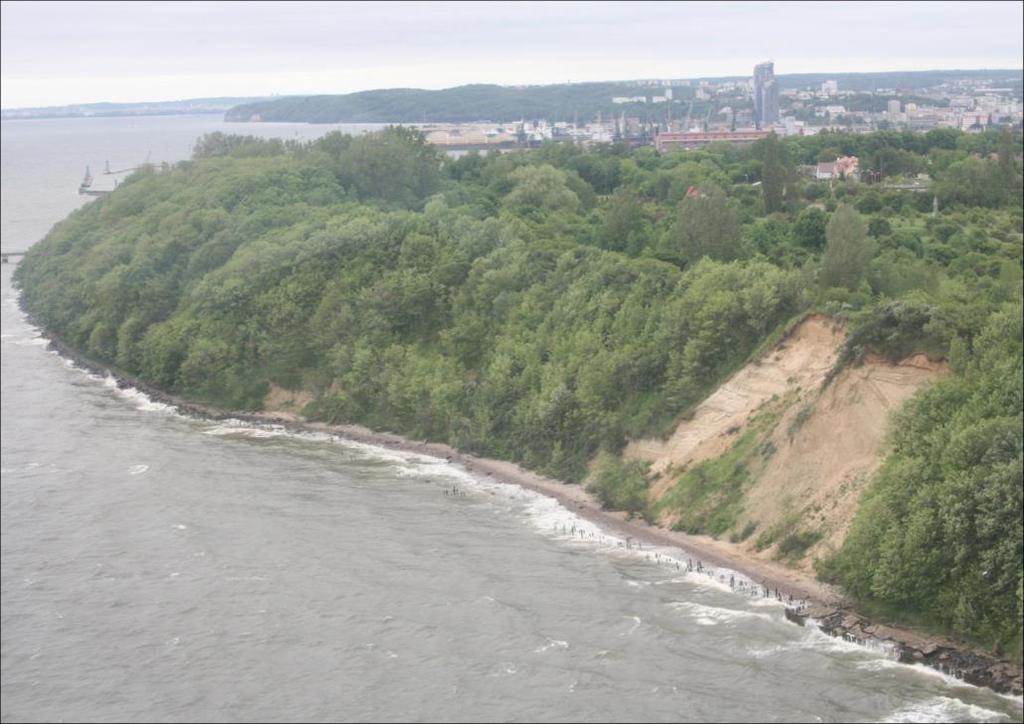

11 OKSYWIE przed realizacją OKSYWIE - w trakcie realizacji 11

12 OKSYWIE - w trakcie realizacji Zagospodarowanie terenu w rejonie Westerplatte obejmuje: - rekultywacje zieleni oraz rewitalizacje terenów znajdujących się w obszarze Pola Bitewnego Westerplatte, - wykonanie zieleni typu nadmorskiego wraz z systemem ciągów pieszych i stanowiące uzupełnienie wybudowanego umocnienia brzegu morskiego. Zrekultywowany zostanie teren o powierzchni 1,69 ha 12

13 Zagospodarowanie terenu w rejonie Westerplatte 13

14 POIiŚ Beneficjentem Projektu jest Urząd Morski w Gdyni Gdynia, ul. Chrzanowskiego 10 Planowany całkowity koszt realizacji Projektu brutto: ok PLN Wysokość dofinansowania przez Unie Europejską ze środków Funduszu Spójności: PLN Okres kwalifikowania wydatków r r. Projekt zlokalizowany jest w rejonie wschodniego wybrzeża Polski w województwie pomorskim. Projekt obejmuje trzy lokalizacje leżące w województwie pomorskim i są to: Władysławowo - Kuźnica (Powiat Puck), Orłowo (miasto Gdynia) i odcinek Krynica Morska leżący na terenie powiatu Nowy Dwór Gdański Władysławowo-Kuźnica Gdynia-Orłowo Krynica Morska 14

15 Projekt przewiduje zabezpieczenie brzegu na odcinku 18,7 km wybrzeża morskiego. Zakres projektu rzeczowy obejmuje następujących zadania: Zadanie 1 - Władysławo- Kuźnica o długości 12,3 km - budowa systemu ostróg na brzegu Półwyspu Helskiego km 0-12,3 Zadanie 2 Krynica Morska o długości 1,91 km modernizacja istniejących wałów przeciwpowodziowych oraz budowa nowych km 82,8 88,0 Zalewu Wiślanego Zadanie 3 Orłowo o długości 1,2 km - budowa systemu progów podwodnych w rejonie Orłowa km 79,4 80,6 Zadanie 1 Władysławowo-Kuźnica - Ostrogi Stan Docelowy Ostrogi odtworzone Stan Aktualny Ostrogi uszkodzone 15

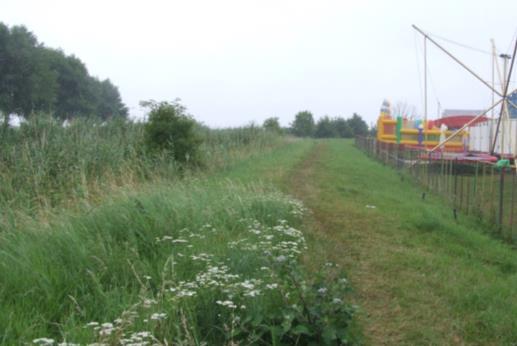

16 Zadanie 2 Krynica Morska wały przeciwpowodziowe Przewidywany wygląd nowego wału Stan Aktualny korona wału Stan Docelowy Ostrogi odtworzone Zadanie 3 Gdynia Orłowo Progi Podwodne Stan Docelowy Zarys Progów Podwodnych 16

17 Łukasz Jabłonowski z-ca Głównego Inspektora IOW 17
