1 Od pomysłu do projektu Transgraniczny projekt ciepłowniczy Frankfurt Słubice

2

3

4 Kamienie milowe listopad 2011 omówienie idei do Świąt Wielkanocnych 2012 badania wykonalności 6 sierpnia 2012 roku podpisanie listu intencyjnego 11 kwietnia 2013 roku podpisanie umowy

5 Połączenie ciepłownicze Frankfurt nad Odrą - Słubice Miasta chcą wspólnej sieci ciepłowniczej rok List intencyjny Burmistrz Tomasz Ciszewicz (po lewej) i Nadburmistrz dr Martin Wilke

6 List intencyjny 1 Partnerzy i Gminy zgodnie ustalają, iż celem podjęcia wieloletniej współpracy wynikającej z istnienia technicznych możliwości połączenia miejskich systemów ciepłowniczych Gmin przystąpią do prac nad ustaleniem zasad realizacji wspólnego przedsięwzięcia poprzez: opracowanie technologicznej koncepcji połączenia miejskich systemów ciepłowniczych Gmin, opracowanie projektu umowy określającej zasady budowy ciepłociągu (wraz infrastrukturą towarzyszącą) niezbędnego do połączenia miejskich systemów ciepłowniczych Gmin, opracowanie projektu umowy sprzedaży ciepła określającej zasady sprzedaży ciepła przez PEC na rzecz Stadtwerke oraz przez Stadtwerke na rzecz PEC. W celu opracowania koncepcji, o której mowa w ust. 1 lit. a oraz projektów umów, o których mowa w ust. 1 lit. b c, Partnerzy powołują wspólny zespół roboczy, w którego skład wejdzie po trzech przedstawicieli PEC oraz Stadtwerke.

7 Połączenie sieci ciepłowniczych Frankfurtu nad Odrą i Słubic przypieczętowane roku Podpisanie umowy o dostawy ciepła

8 Wytyczne projektowe Realizacja projektu nie może prowadzić do podwyżek cen ani w Słubicach, ani we Frankfurcie nad Odrą. Rentowność / ekonomiczność musi być zapewniona. Zabezpieczenie miejsc pracy Przestrzeganie aspektów ekonomicznych / wykorzystywanie potencjału usprawnień Zwiększenie bezpieczeństwa dostaw

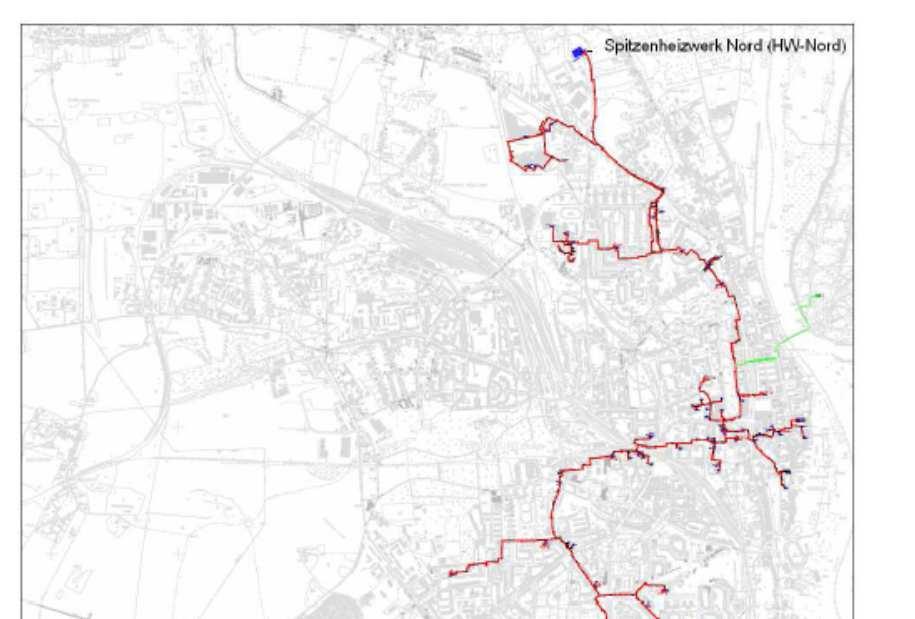

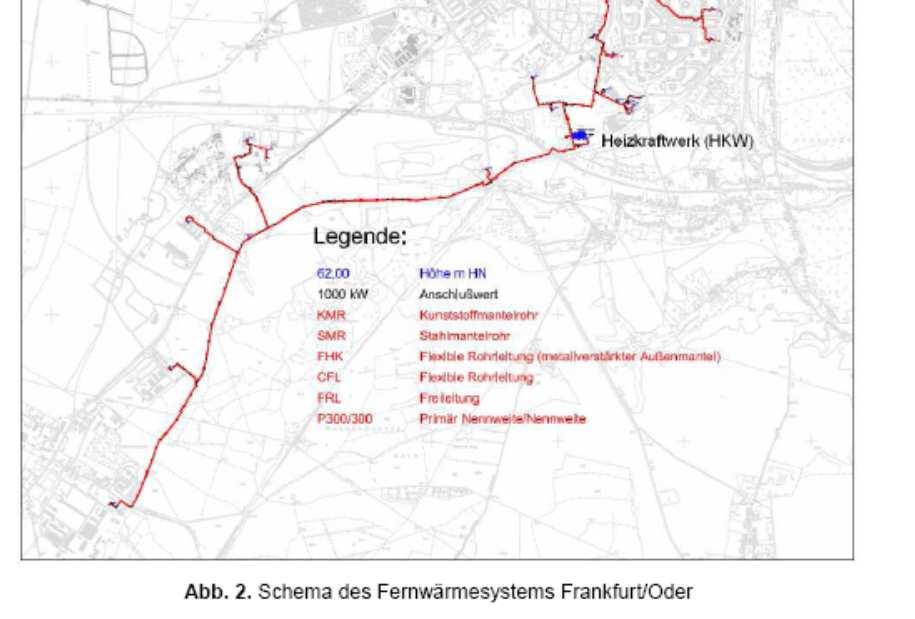

9 FW - Verbindung Slubice Połączenie ciepłownicze Frankfurt nad Odrą Słubice Istniejące sieci

10 FW Połączenie - Verbindung ciepłownicze Slubice Frankfurt nad Odrą Słubice Parametry techniczne sieci Słubice Frankfurt parametry obliczeniowe sieci ciepłowniczej PN 16 PN 40 ciśnienie robocze na zasilaniu 8 bar 22 bar ciśnienie robocze na powrocie 4 bar 16 bar maksymalna temperatura w okresie zimowym na zasilaniu / na powrocie temperatura w okresie letnim na zasilaniu / na powrocie 130 / 65 C 130 / 65 C 90 / 65 C 90 / 65 C cyrkulacja 140 m³ / h 1500 m³ / h pojemność wodna zładu 300 m³ 5000 m³ obciążenie maksymalne ok. 10 MW 120 MW obciążenie minimalne ok. 1 MW 10 MW wytwarzana ilość ciepła ok. 30 GWh/a 300 GWh/a paliwa: węgiel kamienny miał węgla brunatnego, gaz ziemy, olej opałowy ekstra lekki (HEL)

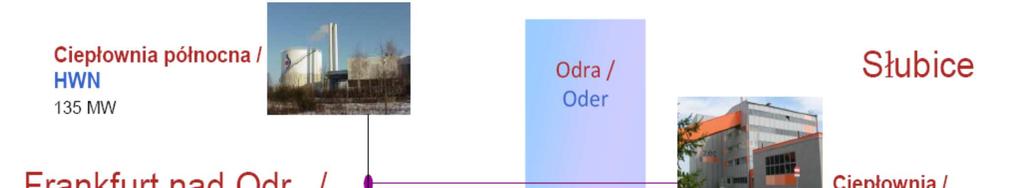

11 FW - Verbindung Slubice Połączenie ciepłownicze Frankfurt nad Odrą Słubice Posiadane moce

12 Badania wykonalności Trasa ciepłownicza Przesył ciepła przepust pod rzeką Odrą? trasa na filarach mostu? trasa przy moście? trasa w korpusie mostu? połączyć sieci? nie łączyć sieci? w moście wymiennikownia ciepła

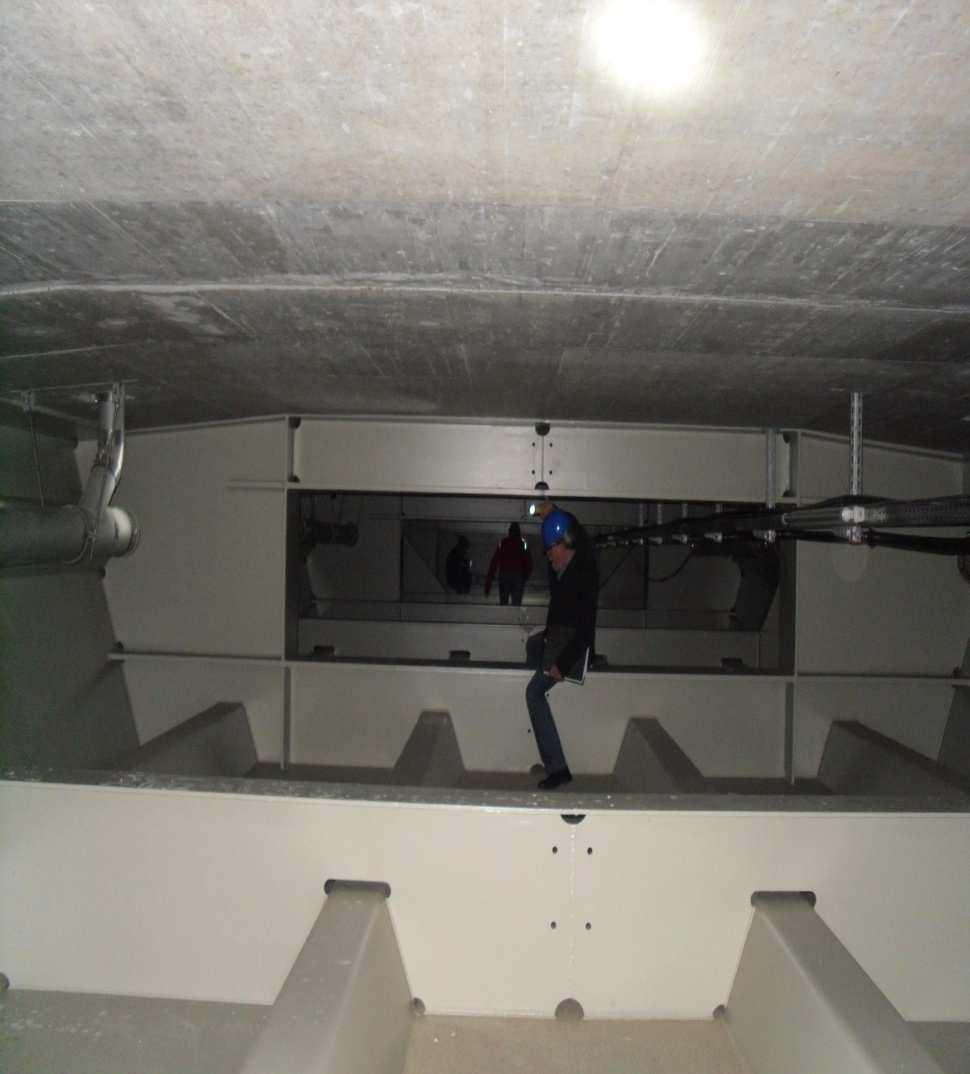

13 Rzuty wewnętrzne mostu miejskiego

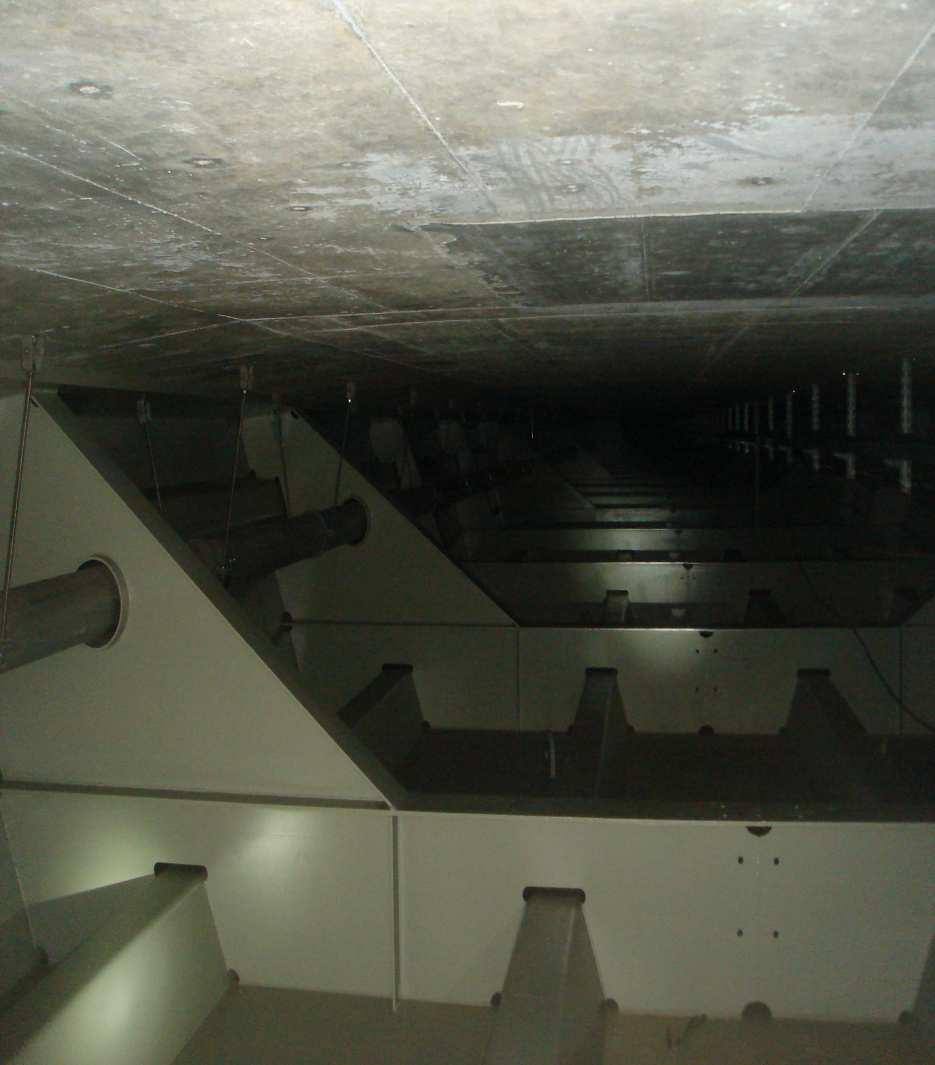

14 Prowadzenie trasy w korpusie mostu

15 Działania wspólna grupa robocza składająca się z techników, ekonomistów i prawników stała grupa techniczna, ekonomiści i prawnicy w razie potrzeby spotkania koordynacyjne prezesów przed planowymi spotkaniami i w razie potrzeby narady w rytmie 4 6 tygodniowym na zmianę w Polsce i w Niemczech wszystkie posiedzenia grup roboczych zostały zaprotokołowane, wzajemnie uzgodnione, a następnie zatwierdzone stała obsługa tłumaczeniowa wszystkie dokumenty w języku polskim i niemieckim transparentne udostępnianiee wszystkich ważnych i niezbędnych danych bardzo otwarta współpraca!

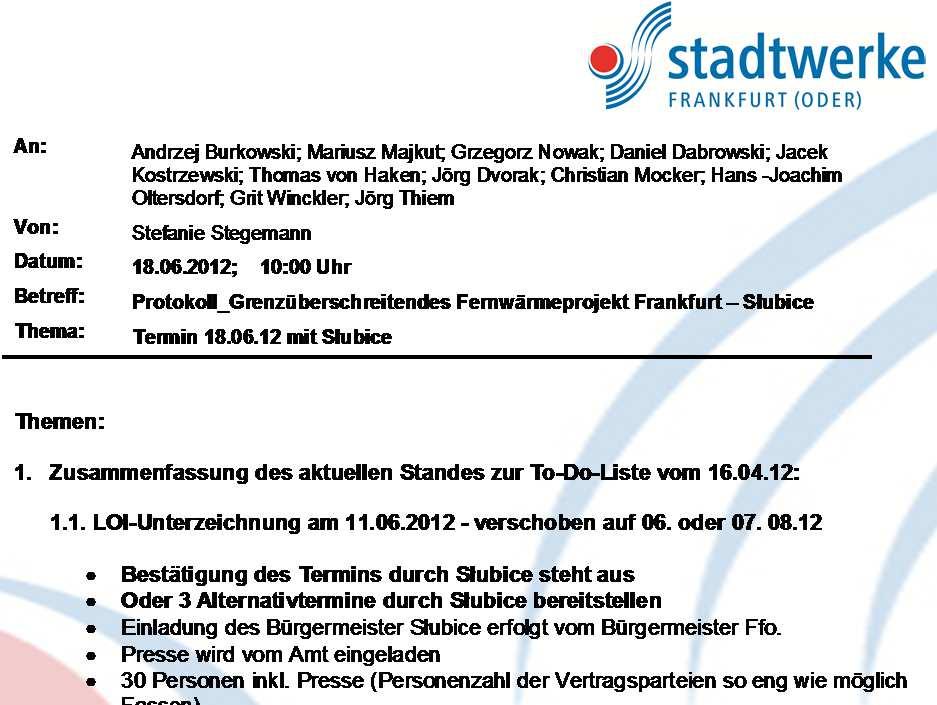

16 wyciąg z protokołu

17 Działania po podpisaniu umowy 04/2013 rozpisanie przetargu na usługi projektowe (konstrukcje stalowe na moście, roboty budowlane podziemne i rurociągowe, wymiennikownia ciepła) rozpoczęcie planowania projektowego / projektowania w celu uzyskania pozwoleń na realizację inwestycji złożenie dokumentacji projektowej w urzędzie budowlanym / wszczęcie procedury związanej z uzyskaniem pozwolenia na budowę uzyskanie pozwoleń na budowę projektowanie wykonawcze / przedmiar (wykazy robót) wszczęcie postępowania przetargowego od 12/2013 zlecanie robót budowlanych

18 Planowanie trasy nowa trasa ciepłownicza (zasilanie / powrót DN 300) nowa wymiennikownia ciepła WÜST 8.0 podłączenie do istniejącej sieci ciepłowniczej wysokich parametrów (sieci pierwotnej)

19 Próbna trasa w korpusie mostu

20 Umowa o dostawy ciepła Punkty ciężkości rozpoczęcie dostaw od dnia roku okres obowiązywania umowy 15 lat z opcją przedłużenia na dalsze 5 lat ustalenie okresów dostawy, ilości i parametrów mocy ustalenie cen bazowych, zasad dostosowywania cen oraz warunków fakturowania łącznie ze strukturą faktur odrębne porozumienie dyspozytorskie

21 Granice dostaw i granice własności sieć Frankfurt Hydrauliczne rozdzielenie sieci sieć Słubice Odra D Pl SWF PEC SWF Dostawa do Frankfurtu P1 P2 Dostawa do Słubic most Q Frankfurt stacja wymienników ciepła Q Slubice SWF PEC SWF Zarządzanie techniczne SWF Punkt przekazania (Granica dostawy) PEC SWF Armatura odcinająca Netz Frankfurt Hydraulische Netztrennung Netz Slubice Oder D Pl Eigentumsgrenze SWF PEC SWF Lieferung an Frankfurt P1 P2 Lieferung an Slubice Brücke Q Frankfurt Wärmeübertragerstation Q Slubice SWF PEC SWF PEC SWF Übergabestelle Absperrarmatur (Liefergrenze) Technische Betriebsführung SWF

22 Punkty ciężkości inwestycji Obiekt Zakres robót trasa ciepłownicza do mostu miejskiego / wymiennikownia ciepła około 450 m nowej trasy ciepłowniczej DN 300 z zasilaniem i powrotem wraz z przejściem pod torami tramwajowymi most miejski budowle towarzyszące wymiennikownia ciepła koordynacja projektu i nadzór konstrukcje stalowe w korpusie budowli wraz z ułożeniem około 250 m trasy ciepłowniczej i przebiciami na rurociągi ciepłownicze oraz obliczenia statyczne i prace projektowe budowle wraz z armaturami oraz obliczenia statyczne i prace projektowe budowla wraz z wymiennikami ciepła, układem skojarzonym (BHKW), stacją pump, armaturami i układem sterowania oraz obliczenia statyczne i prace projektowe planowanie harmonogramu, nadzór budowlany, pomiary geodezyjne, procedura związana z uzyskaniem pozwoleń na realizację inwestycji oraz zabezpieczenie płynności ruchu drogowego Ogólna kwota inwestycyjna około

23 Tak mogłaby wyglądać inwestycja!

24 Tak mogłaby wyglądać inwestycja!

25 Dziękuję Państwu za uwagę
