1 Aparat cyfrowy Skrócona instrukcja obsługi Aby zapewnić jak najlepsze działanie aparatu, prosimy o zapoznanie się z treścią niniejszej instrukcji przed użyciem aparatu.

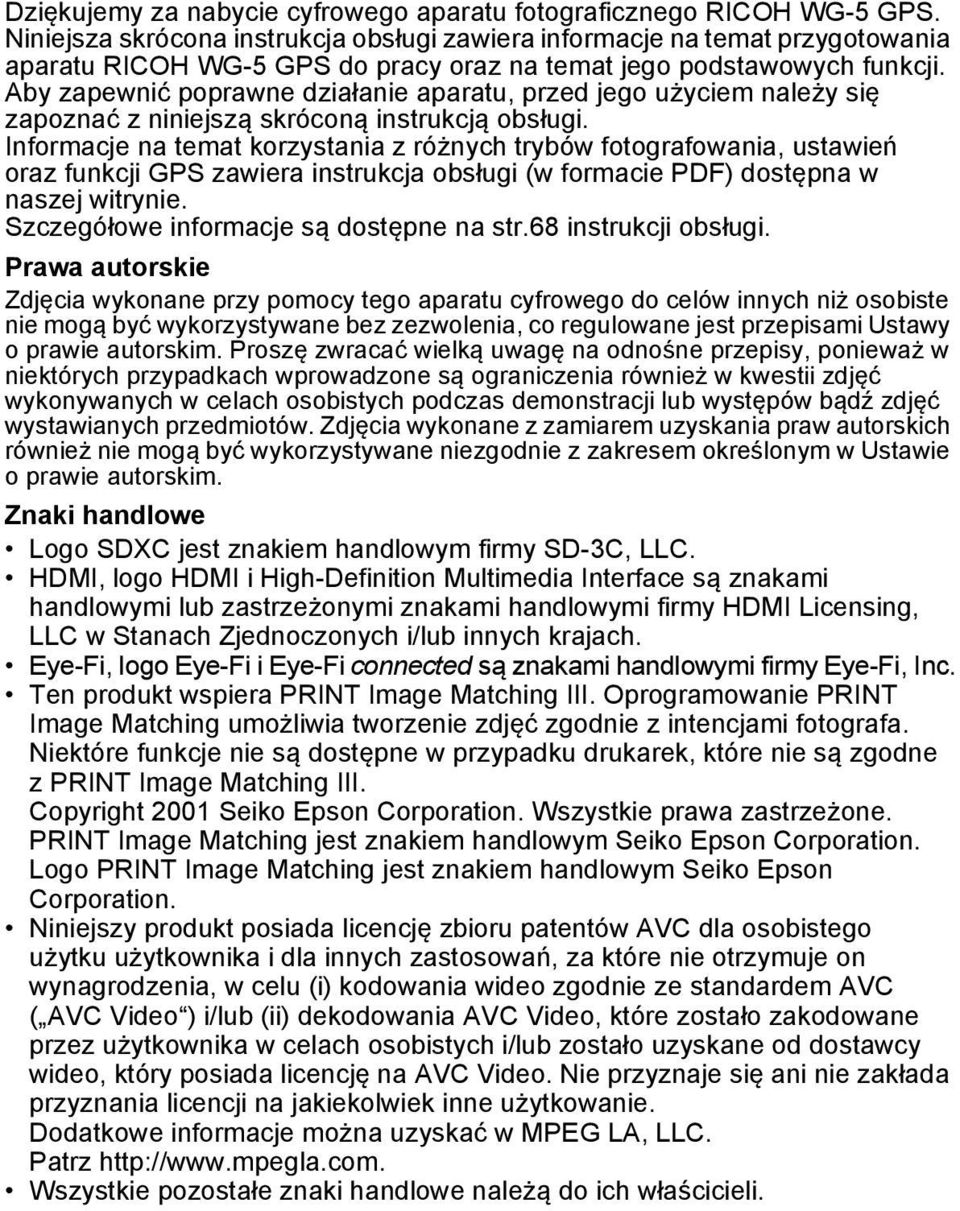

2 Dziękujemy za nabycie cyfrowego aparatu fotograficznego RICOH WG-5 GPS. Niniejsza skrócona instrukcja obsługi zawiera informacje na temat przygotowania aparatu RICOH WG-5 GPS do pracy oraz na temat jego podstawowych funkcji. Aby zapewnić poprawne działanie aparatu, przed jego użyciem należy się zapoznać z niniejszą skróconą instrukcją obsługi. Informacje na temat korzystania z różnych trybów fotografowania, ustawień oraz funkcji GPS zawiera instrukcja obsługi (w formacie PDF) dostępna w naszej witrynie. Szczegółowe informacje są dostępne na str.68 instrukcji obsługi. Prawa autorskie Zdjęcia wykonane przy pomocy tego aparatu cyfrowego do celów innych niż osobiste nie mogą być wykorzystywane bez zezwolenia, co regulowane jest przepisami Ustawy o prawie autorskim. Proszę zwracać wielką uwagę na odnośne przepisy, ponieważ w niektórych przypadkach wprowadzone są ograniczenia również w kwestii zdjęć wykonywanych w celach osobistych podczas demonstracji lub występów bądź zdjęć wystawianych przedmiotów. Zdjęcia wykonane z zamiarem uzyskania praw autorskich również nie mogą być wykorzystywane niezgodnie z zakresem określonym w Ustawie o prawie autorskim. Znaki handlowe Logo SDXC jest znakiem handlowym firmy SD-3C, LLC. HDMI, logo HDMI i High-Definition Multimedia Interface są znakami handlowymi lub zastrzeżonymi znakami handlowymi firmy HDMI Licensing, LLC w Stanach Zjednoczonych i/lub innych krajach. Eye-Fi, logo Eye-Fi i Eye-Fi connected są znakami handlowymi firmy Eye-Fi, Inc. Ten produkt wspiera PRINT Image Matching III. Oprogramowanie PRINT Image Matching umożliwia tworzenie zdjęć zgodnie z intencjami fotografa. Niektóre funkcje nie są dostępne w przypadku drukarek, które nie są zgodne z PRINT Image Matching III. Copyright 2001 Seiko Epson Corporation. Wszystkie prawa zastrzeżone. PRINT Image Matching jest znakiem handlowym Seiko Epson Corporation. Logo PRINT Image Matching jest znakiem handlowym Seiko Epson Corporation. Niniejszy produkt posiada licencję zbioru patentów AVC dla osobistego użytku użytkownika i dla innych zastosowań, za które nie otrzymuje on wynagrodzenia, w celu (i) kodowania wideo zgodnie ze standardem AVC ( AVC Video ) i/lub (ii) dekodowania AVC Video, które zostało zakodowane przez użytkownika w celach osobistych i/lub zostało uzyskane od dostawcy wideo, który posiada licencję na AVC Video. Nie przyznaje się ani nie zakłada przyznania licencji na jakiekolwiek inne użytkowanie. Dodatkowe informacje można uzyskać w MPEG LA, LLC. Patrz Wszystkie pozostałe znaki handlowe należą do ich właścicieli.

3 Do użytkowników aparatu Nie należy używać ani przechowywać tego aparatu w pobliżu sprzętu generującego silne promieniowanie elektromagnetyczne lub pola magnetyczne. Silne ładunki statyczne lub pola magnetyczne generowane przez urządzenia takie jak nadajniki radiowe mogą zakłócać działanie wyświetlacza, uszkodzić dane zapisane na karcie pamięci, wpływać na wewnętrzne układy aparatu lub powodować jego nieprawidłowe działanie. Wyświetlacz ciekłokrystaliczny został wyprodukowany z zastosowaniem najnowszej, wysoce precyzyjnej technologii. Poziom sprawnych pikseli wynosi 99,99% lub więcej, należy więc pamiętać o tym, że 0,01% pikseli może nie świecić lub może świecić mimo, że nie powinny. Zjawisko to nie ma żadnego wpływu na wykonywane zdjęcia. Ilustracje i zdjęcia wyświetlacza w niniejszej instrukcji mogą się różnić od nabytego produktu. Karty pamięci SD, SDHC oraz SDXC są w niniejszej instrukcji obsługi nazywane kartami pamięci SD. W tej instrukcji ogólne określenie komputer lub komputery oznacza komputer z systemem Windows lub komputer Macintosh. W niniejszej instrukcji termin bateria lub baterie odnosi się do wszystkich typów baterii stosowanych w tym aparacie i jego akcesoriach. Tryb robienia zdjęć, taki jak tryb fotografowania lub nagrywania filmów, nosi w niniejszej instrukcji nazwę tryb A (tryb robienia zdjęć) ( tryb fotografowania odnosi się do trybu zapisu zdjęć, a tryb filmów odnosi się do trybu nagrywania filmów). Tryb odtwarzania, taki jak tryb wyświetlania zdjęć na wyświetlaczu, nosi nazwę tryb Q (tryb odtwarzania). W trybie Q można wykonywać proste operacje edycji na odtwarzanych zdjęciach. Symbole używane w niniejszej instrukcji zostały opisane poniżej. 1 Wskazuje numer strony z wyjaśnieniem czynności. Wskazuje użyteczną informację. Wskazuje środki ostrożności związane z obsługą aparatu. Bezpieczne używanie aparatu Dołożyliśmy wszelkich starań, aby zapewnić bezpieczeństwo tego aparatu. Podczas używania aparatu należy zwracać szczególną uwagę na informacje oznaczone poniższymi symbolami. Uwaga Ostrzeżenie Ten symbol oznacza, że ignorowanie zaleceń może prowadzić do poważnych obrażeń ciała. Ten symbol oznacza, że ignorowanie zaleceń może prowadzić do mniejszych lub średnich obrażeń ciała lub uszkodzeń sprzętu. 1

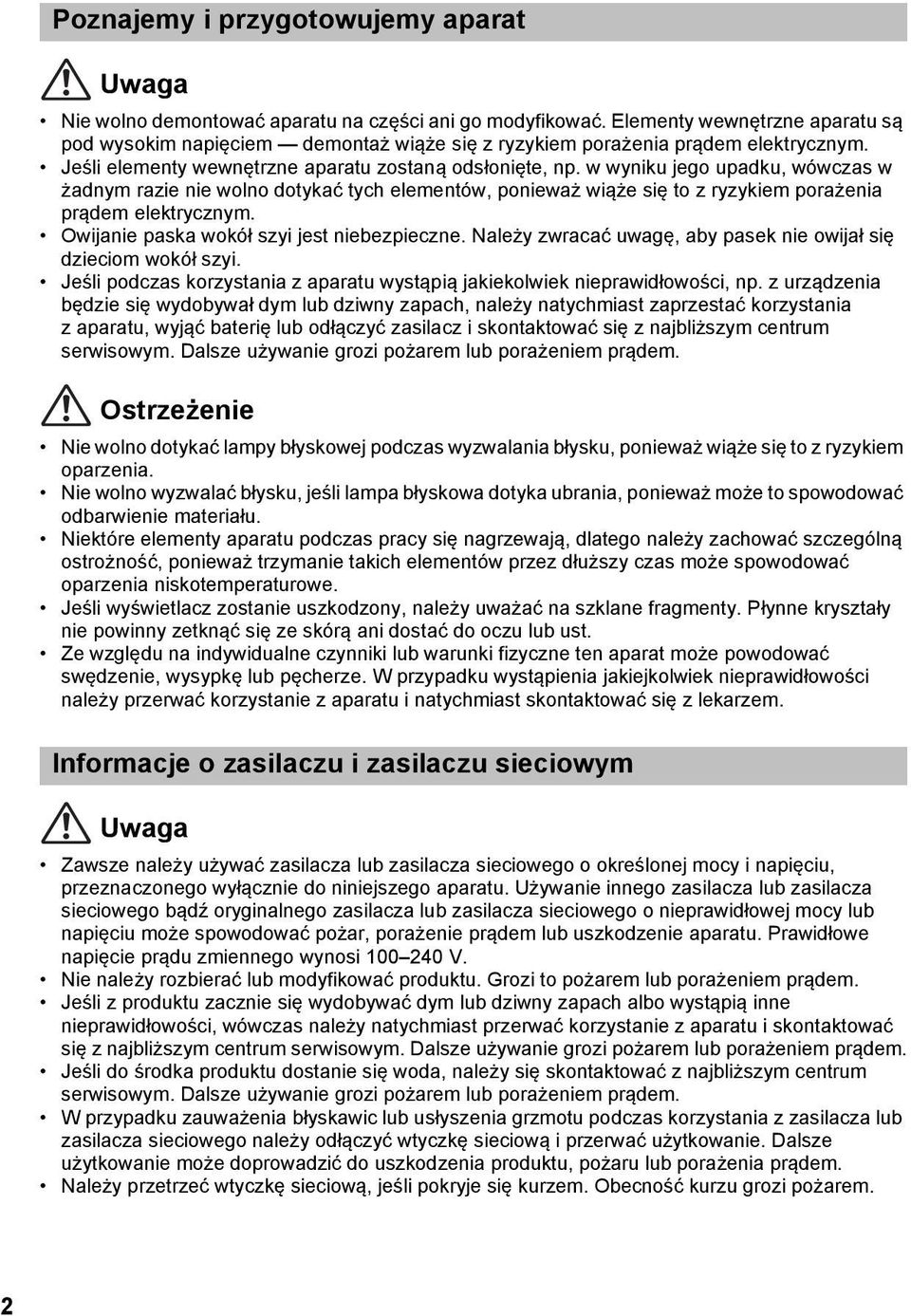

4 Poznajemy i przygotowujemy aparat Uwaga Nie wolno demontować aparatu na części ani go modyfikować. Elementy wewnętrzne aparatu są pod wysokim napięciem demontaż wiąże się z ryzykiem porażenia prądem elektrycznym. Jeśli elementy wewnętrzne aparatu zostaną odsłonięte, np. w wyniku jego upadku, wówczas w żadnym razie nie wolno dotykać tych elementów, ponieważ wiąże się to z ryzykiem porażenia prądem elektrycznym. Owijanie paska wokół szyi jest niebezpieczne. Należy zwracać uwagę, aby pasek nie owijał się dzieciom wokół szyi. Jeśli podczas korzystania z aparatu wystąpią jakiekolwiek nieprawidłowości, np. z urządzenia będzie się wydobywał dym lub dziwny zapach, należy natychmiast zaprzestać korzystania z aparatu, wyjąć baterię lub odłączyć zasilacz i skontaktować się z najbliższym centrum serwisowym. Dalsze używanie grozi pożarem lub porażeniem prądem. Ostrzeżenie Nie wolno dotykać lampy błyskowej podczas wyzwalania błysku, ponieważ wiąże się to z ryzykiem oparzenia. Nie wolno wyzwalać błysku, jeśli lampa błyskowa dotyka ubrania, ponieważ może to spowodować odbarwienie materiału. Niektóre elementy aparatu podczas pracy się nagrzewają, dlatego należy zachować szczególną ostrożność, ponieważ trzymanie takich elementów przez dłuższy czas może spowodować oparzenia niskotemperaturowe. Jeśli wyświetlacz zostanie uszkodzony, należy uważać na szklane fragmenty. Płynne kryształy nie powinny zetknąć się ze skórą ani dostać do oczu lub ust. Ze względu na indywidualne czynniki lub warunki fizyczne ten aparat może powodować swędzenie, wysypkę lub pęcherze. W przypadku wystąpienia jakiejkolwiek nieprawidłowości należy przerwać korzystanie z aparatu i natychmiast skontaktować się z lekarzem. Informacje o zasilaczu i zasilaczu sieciowym Uwaga Zawsze należy używać zasilacza lub zasilacza sieciowego o określonej mocy i napięciu, przeznaczonego wyłącznie do niniejszego aparatu. Używanie innego zasilacza lub zasilacza sieciowego bądź oryginalnego zasilacza lub zasilacza sieciowego o nieprawidłowej mocy lub napięciu może spowodować pożar, porażenie prądem lub uszkodzenie aparatu. Prawidłowe napięcie prądu zmiennego wynosi V. Nie należy rozbierać lub modyfikować produktu. Grozi to pożarem lub porażeniem prądem. Jeśli z produktu zacznie się wydobywać dym lub dziwny zapach albo wystąpią inne nieprawidłowości, wówczas należy natychmiast przerwać korzystanie z aparatu i skontaktować się z najbliższym centrum serwisowym. Dalsze używanie grozi pożarem lub porażeniem prądem. Jeśli do środka produktu dostanie się woda, należy się skontaktować z najbliższym centrum serwisowym. Dalsze używanie grozi pożarem lub porażeniem prądem. W przypadku zauważenia błyskawic lub usłyszenia grzmotu podczas korzystania z zasilacza lub zasilacza sieciowego należy odłączyć wtyczkę sieciową i przerwać użytkowanie. Dalsze użytkowanie może doprowadzić do uszkodzenia produktu, pożaru lub porażenia prądem. Należy przetrzeć wtyczkę sieciową, jeśli pokryje się kurzem. Obecność kurzu grozi pożarem. 2

5 Ostrzeżenie Nie należy umieszczać ciężkich przedmiotów na kablu USB ani na przewodzie zasilającym. Nie upuszczać na nie takich przedmiotów. Nie używać siły do ich wygięcia. Może to spowodować uszkodzenie przewodu. Jeśli przewód zostanie uszkodzony, należy się skontaktować z najbliższym centrum serwisowym. Nie należy dotykać ani zwierać obszaru styków kabla USB ani przewodu zasilającego, kiedy przewód jest podłączony. Nie wolno dotykać wtyczki przewodu zasilającego wilgotnymi dłońmi. Grozi to porażeniem prądem. Nie należy narażać produktu na silne wstrząsy ani upuszczać go na twarde powierzchnie. Może to spowodować uszkodzenie produktu. Nie wolno używać zasilacza do ładowania baterii innych niż litowo-jonowe baterie D-LI92. Może to być przyczyną przegrzania, wybuchu lub uszkodzenia podłączonego urządzenia. Aby zredukować niebezpieczeństwo, należy używać tylko miedzianych przewodów zasilających z certyfikatem CSA/UL typu SPT-2 i co najmniej NO.18 AWG. Jeden koniec przewodu musi mieć zamontowaną na stałe wtyczkę (zgodnie z konfiguracją NEMA), podczas gdy na drugim końcu musi znaleźć się zamontowane na stałe gniazdko określone przez normę IEC lub jej odpowiednik. Informacje o baterii Uwaga Baterię należy przechowywać z dala od małych dzieci. Umieszczenie baterii w ustach może spowodować porażenie prądem. Jeżeli elektrolit z baterii przedostanie się do oczu, może spowodować utratę wzroku. Przepłucz oczy czystą wodą i natychmiast skontaktuj się z lekarzem. Nie trzyj oczu. Ostrzeżenie W aparacie należy używać tylko określonych baterii. Użycie innych baterii może spowodować pożar lub wybuch. Nie rozbieraj baterii. Próba rozebrania baterii może być przyczyną wybuchu lub wycieku elektrolitu. Wyjmij baterię z aparatu, jeżeli nagrzeje się lub zacznie dymić. Uważaj, aby się nie oparzyć przy jej wyjmowaniu. Przewody, spinki do włosów i inne metalowe obiekty należy trzymać z dala od styków + i - baterii. Nie należy zwierać styków baterii ani wrzucać jej do ognia. Może to być przyczyną wybuchu lub pożaru. Jeżeli elektrolit z baterii zetknie się ze skórą lub ubraniem, może spowodować podrażnienie skóry. Przepłucz obficie wodą miejsca, w których doszło do kontaktu z elektrolitem. Środki ostrożności dotyczące korzystania z baterii D-LI92: NIEPRAWIDŁOWO UŻYTKOWANA BATERIA MOŻE WYBUCHNĄĆ LUB SIĘ ZAPALIĆ. - NIE ROZBIERAĆ BATERII ANI NIE WRZUCAĆ ICH DO OGNIA. - NIE ŁADOWAĆ W WARUNKACH INNYCH NIŻ OKREŚLONE. - NIE ROZGRZEWAĆ POWYŻEJ 140 F / 60 C ANI NIE ZWIERAĆ STYKÓW. - NIE ZGNIATAĆ ANI NIE MODYFIKOWAĆ. 3

6 Aparat i akcesoria należy przechowywać w miejscu niedostępnym dla małych dzieci Uwaga Aparat i akcesoria należy przechowywać w miejscu niedostępnym dla małych dzieci. 1. Upuszczenie produktu lub jego nieoczekiwany ruch mogą spowodować obrażenia. 2. Owinięcie paska wokół szyi może spowodować uduszenie. 3. Istnieje ryzyko połknięcia małych akcesoriów, takich jak bateria lub karta pamięci SD. W przypadku połknięcia akcesoriów należy skontaktować się natychmiast z lekarzem. Zalecenia dotyczące posługiwania się aparatem Przed użyciem aparatu Jeśli aparat nie był używany przez dłuższy okres czasu lub jest przygotowywany do ważnej sesji zdjęciowej (na przykład ślub lub podróż), zaleca się przeprowadzenie przeglądu aparatu. Nie ma gwarancji zachowania zdjęć i dźwięku, jeśli nagrywanie, odtwarzanie lub przesyłanie danych do komputera nie jest możliwe ze względu na niesprawne działanie aparatu lub nośnika nagrywania (karta pamięci SD) itp. Obiektyw tego aparatu nie jest wymienny. Obiektyw nie jest wyjmowany. Informacje o baterii i zasilaczu Aby zachować baterię w optymalnym stanie, należy unikać przechowywania jej w stanie pełnego naładowania lub w wysokiej temperaturze. Pozostawienie baterii w nieużywanym aparacie na dłuższy czas spowoduje jej nadmierne rozładowanie, a w efekcie skrócenie żywotności baterii. Zaleca się ładowanie baterii w dniu użycia lub w dniu poprzedzającym. Adapter wtyczki sieciowej D-PL135 został zaprojektowany do użytku wyłącznie z zasilaczem D-PA135. Nie należy używać go z innymi urządzeniami. Zalecenia dotyczące przenoszenia aparatu i posługiwania się nim Należy unikać miejsc o wysokiej temperaturze i dużej wilgotności. Szczególną ostrożność należy zachować w przypadku pojazdów, których wnętrze może się bardzo nagrzewać. Należy uważać, aby nie wystawiać aparatu na silne wstrząsy, uderzenia lub nacisk, ponieważ może spowodować to uszkodzenie, nieprawidłowe działanie lub utratę szczelności. Przy transportowaniu aparatu za pomocą motocykla, samochodu, łodzi itp. należy go zabezpieczyć poduszką. Jeśli aparat został wystawiony na silne wstrząsy, uderzenia lub nacisk, należy go oddać do najbliższego centrum serwisowego w celu sprawdzenia. Aparat jest przewidziany do pracy w zakresie temperatur od -10 C do 40 C (od 14 F do 104 F). Wyświetlacz stanie się czarny w wysokiej temperaturze, ale powróci do normalnego stanu w normalnej temperaturze. Czas reakcji wyświetlacza wydłuża się w niskich temperaturach. Jest to związane z właściwościami ciekłych kryształów i nie jest usterką. Jeżeli aparat jest wystawiany na gwałtowne zmiany temperatury, w jego wnętrzu i na obudowie może skraplać się para wodna. W takim przypadku należy umieścić aparat w torbie lub plastikowej torebce i wyjąć go dopiero po zmniejszeniu się różnicy temperatur. Chronić aparat przed zanieczyszczeniami, błotem, piaskiem, pyłami, wodą, toksycznymi gazami oraz solą. Mogłyby one spowodować uszkodzenie aparatu. Wytrzeć aparat z kropli deszczu lub wody. 4

7 Nie należy naciskać wyświetlacza z nadmierną siłą. Może to spowodować jego pęknięcie lub nieprawidłowe działanie. Nie należy siadać, jeśli aparat znajduje się w tylnej kieszeni spodni, ponieważ może spowodować to uszkodzenie obudowy aparatu lub wyświetlacza. Jeśli aparat jest używany ze statywem, należy uważać, aby nie dokręcić zbyt mocno śruby w gnieździe statywu w aparacie. Czyszczenie aparatu Do czyszczenia aparatu nie wolno używać rozpuszczalników organicznych, takich jak rozcieńczalnik, alkohol czy benzyna. Aby usunąć kurz z obiektywu należy stosować pędzelek. Nie wolno używać pojemnika ze sprężonym powietrzem, gdyż może to spowodować uszkodzenie obiektywu. Przechowywanie aparatu Należy unikać przechowywania aparatu w miejscach, w których znajdują się pestycydy lub środki chemiczne. Aparat należy wyjąć z pokrowca i przechowywać w dobrze wentylowanym miejscu, aby nie stał się zatęchły. Należy unikać używania lub przechowywania aparatu w miejscach, gdzie może wystąpić szkodliwe działanie prądu stałego lub zakłóceń elektrycznych. Należy unikać używania lub przechowywania aparatu w miejscach, gdzie występują nagłe zmiany temperatur lub skraplanie cieczy, oraz w miejscach narażonych na bezpośrednie działanie promieni słonecznych. Należy wykonywać okresowe przeglądy, co 1 rok do 2 lat w celu zapewnienia wysokiej jakości działania aparatu. Inne środki ostrożności Karta pamięci SD jest wyposażona w przełącznik zabezpieczenia przed zapisem. Ustawienie przełącznika w pozycji LOCK uniemożliwia zapis nowych danych, usunięcie istniejących danych i sformatowanie karty w aparacie lub na komputerze. Kiedy karta jest zabezpieczona przed zapisem, na wyświetlaczu wyświetla się ikona r. Należy zachować ostrożność, kiedy karta pamięci SD jest wyjmowana natychmiast po użyciu aparatu, ponieważ może być gorąca. Przełącznik zabezpieczenia przed zapisem Pokrywka baterii powinna pozostać zamknięta i nie wolno wyjmować karty pamięci SD ani wyłączać zasilania aparatu w trakcie odtwarzania danych lub zapisywania ich na karcie albo kiedy aparat jest połączony z komputerem poprzez kabel USB. Może to spowodować utratę danych lub uszkodzenie karty. Kart pamięci SD nie należy zginać, bądź poddawać silnym wstrząsom. Nie wolno ich również wystawiać na działanie wody i wysokiej temperatury. Nie wolno wyjmować karty pamięci SD podczas formatowania, ponieważ może to spowodować uszkodzenie karty. Dane przechowywane na karcie pamięci SD mogą zostać utracone w poniższych sytuacjach. Firma nie ponosi żadnej odpowiedzialności za usunięte dane (1) w wyniku nieprawidłowej obsługi karty pamięci SD przez użytkownika. (2) spowodowane wystawieniem karty pamięci SD na działanie wyładowań elektrostatycznych lub zakłóceń elektrycznych. 5

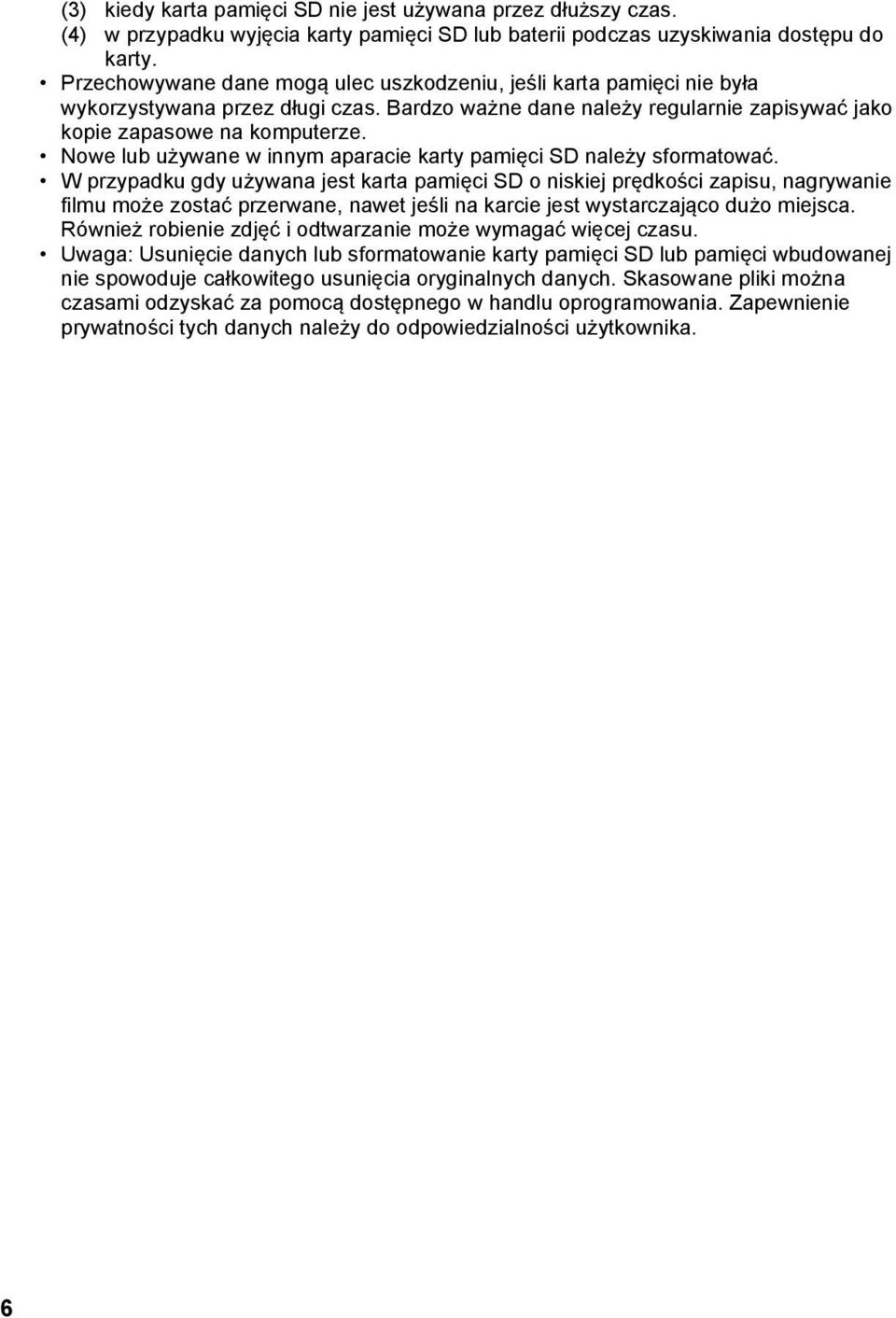

8 6 (3) kiedy karta pamięci SD nie jest używana przez dłuższy czas. (4) w przypadku wyjęcia karty pamięci SD lub baterii podczas uzyskiwania dostępu do karty. Przechowywane dane mogą ulec uszkodzeniu, jeśli karta pamięci nie była wykorzystywana przez długi czas. Bardzo ważne dane należy regularnie zapisywać jako kopie zapasowe na komputerze. Nowe lub używane w innym aparacie karty pamięci SD należy sformatować. W przypadku gdy używana jest karta pamięci SD o niskiej prędkości zapisu, nagrywanie filmu może zostać przerwane, nawet jeśli na karcie jest wystarczająco dużo miejsca. Również robienie zdjęć i odtwarzanie może wymagać więcej czasu. Uwaga: Usunięcie danych lub sformatowanie karty pamięci SD lub pamięci wbudowanej nie spowoduje całkowitego usunięcia oryginalnych danych. Skasowane pliki można czasami odzyskać za pomocą dostępnego w handlu oprogramowania. Zapewnienie prywatności tych danych należy do odpowiedzialności użytkownika.

9 7

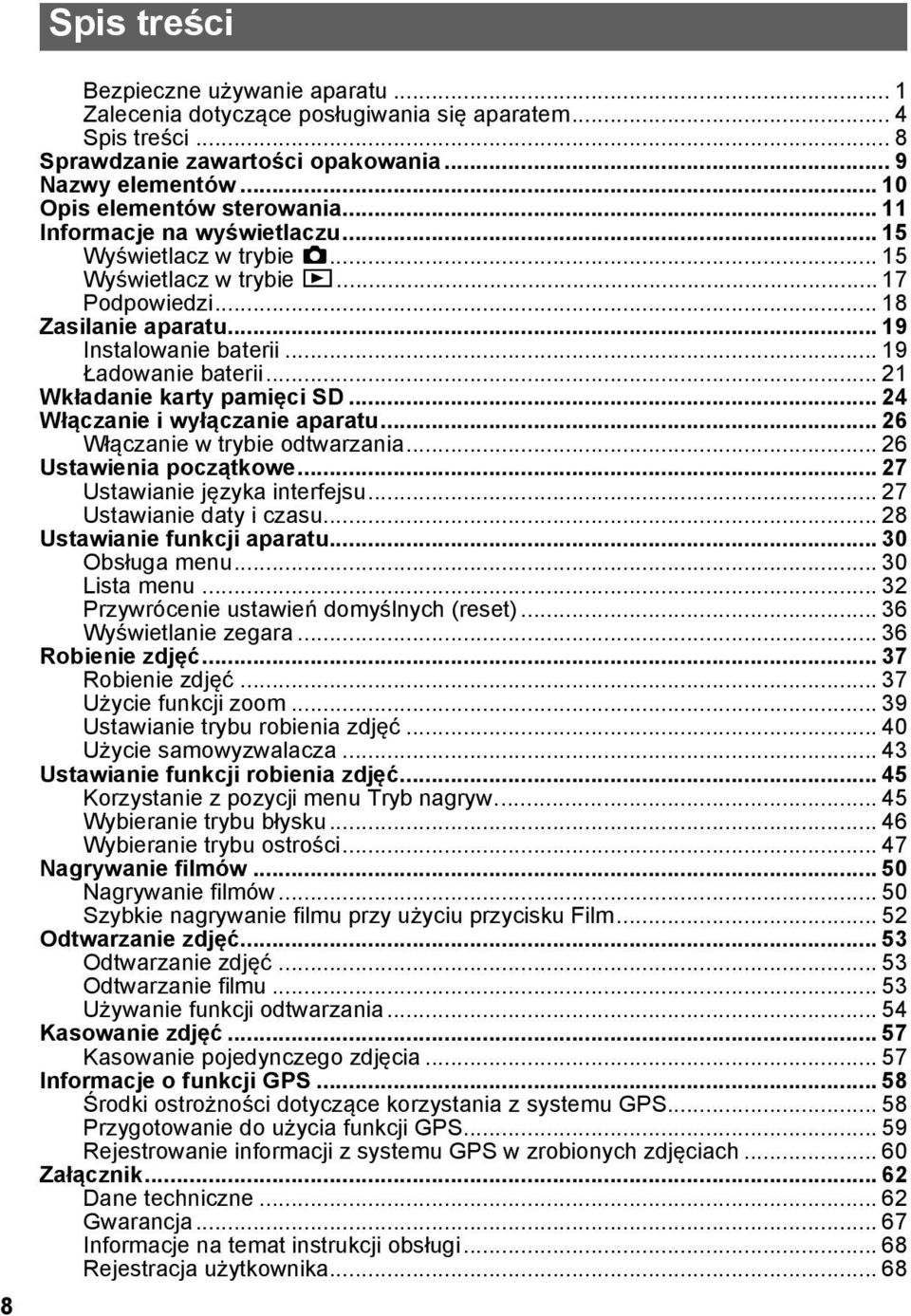

10 Spis treści 8 Bezpieczne używanie aparatu... 1 Zalecenia dotyczące posługiwania się aparatem... 4 Spis treści... 8 Sprawdzanie zawartości opakowania... 9 Nazwy elementów Opis elementów sterowania Informacje na wyświetlaczu Wyświetlacz w trybie A Wyświetlacz w trybie Q Podpowiedzi Zasilanie aparatu Instalowanie baterii Ładowanie baterii Wkładanie karty pamięci SD Włączanie i wyłączanie aparatu Włączanie w trybie odtwarzania Ustawienia początkowe Ustawianie języka interfejsu Ustawianie daty i czasu Ustawianie funkcji aparatu Obsługa menu Lista menu Przywrócenie ustawień domyślnych (reset) Wyświetlanie zegara Robienie zdjęć Robienie zdjęć Użycie funkcji zoom Ustawianie trybu robienia zdjęć Użycie samowyzwalacza Ustawianie funkcji robienia zdjęć Korzystanie z pozycji menu Tryb nagryw Wybieranie trybu błysku Wybieranie trybu ostrości Nagrywanie filmów Nagrywanie filmów Szybkie nagrywanie filmu przy użyciu przycisku Film Odtwarzanie zdjęć Odtwarzanie zdjęć Odtwarzanie filmu Używanie funkcji odtwarzania Kasowanie zdjęć Kasowanie pojedynczego zdjęcia Informacje o funkcji GPS Środki ostrożności dotyczące korzystania z systemu GPS Przygotowanie do użycia funkcji GPS Rejestrowanie informacji z systemu GPS w zrobionych zdjęciach Załącznik Dane techniczne Gwarancja Informacje na temat instrukcji obsługi Rejestracja użytkownika... 68

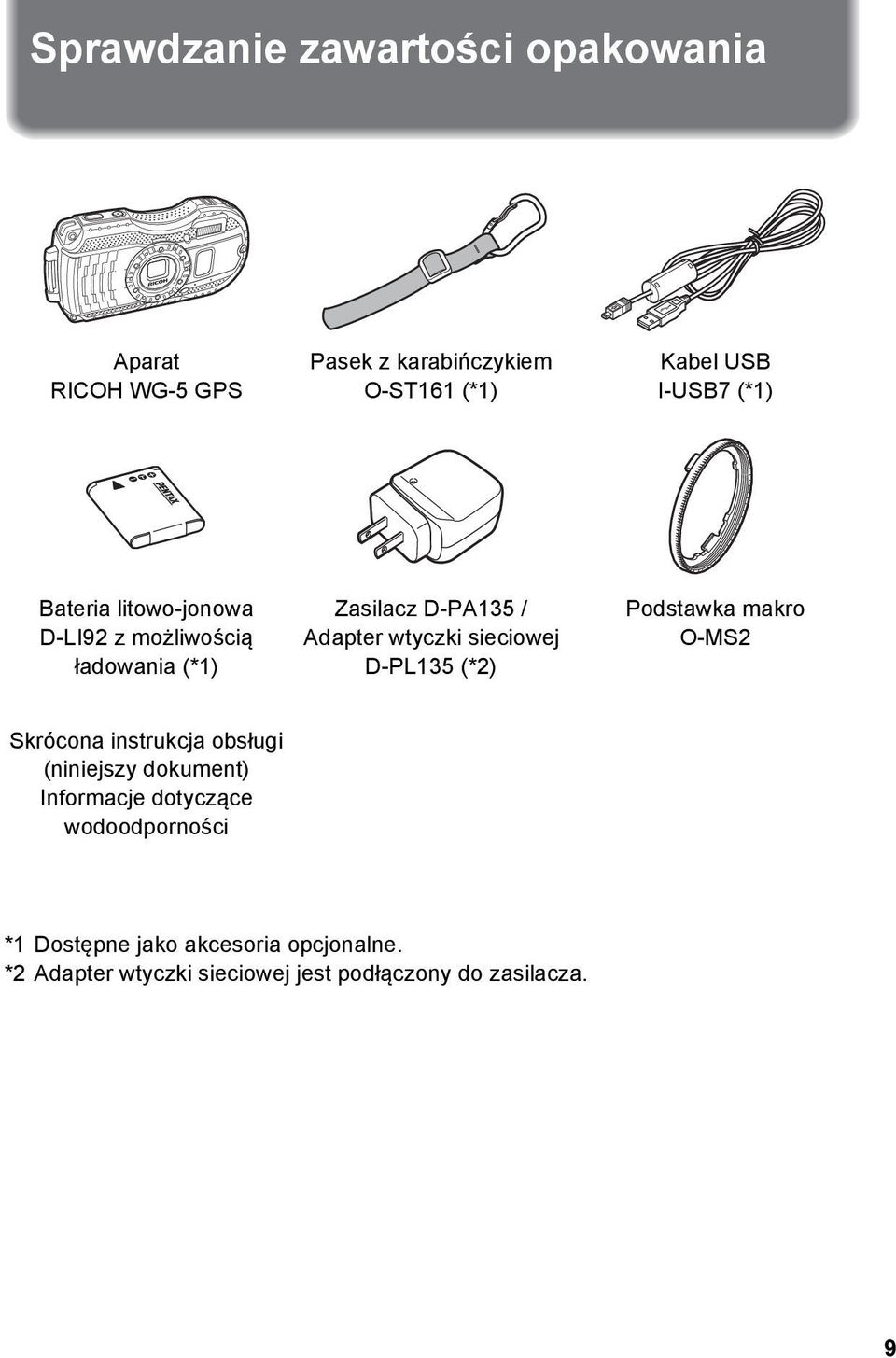

11 Sprawdzanie zawartości opakowania Aparat RICOH WG-5 GPS Pasek z karabińczykiem O-ST161 (*1) Kabel USB I-USB7 (*1) Bateria litowo-jonowa D-LI92 z możliwością ładowania (*1) Zasilacz D-PA135 / Adapter wtyczki sieciowej D-PL135 (*2) Podstawka makro O-MS2 Skrócona instrukcja obsługi (niniejszy dokument) Informacje dotyczące wodoodporności *1 Dostępne jako akcesoria opcjonalne. *2 Adapter wtyczki sieciowej jest podłączony do zasilacza. 9

12 Nazwy elementów Przód Przycisk zasilania/kontrolka zasilania (kolor zielony) Spust migawki Obiektyw Lampka samowyzwalacza/ światło wspomagające nastawianie ostrości Lampa błyskowa Wyświetlacz dodatkowy Uchwyt paska Lampki LED trybu makro Mikrofony Czujnik zdalnego sterowania Tył Zatrzask zwalniający Pokrywka baterii Wyświetlacz Czujnik zdalnego sterowania Gwint na statyw Blokada pokrywki baterii Głośniki Gniazdo USB/AV Złącze HDMI Dźwignia blokady baterii 10

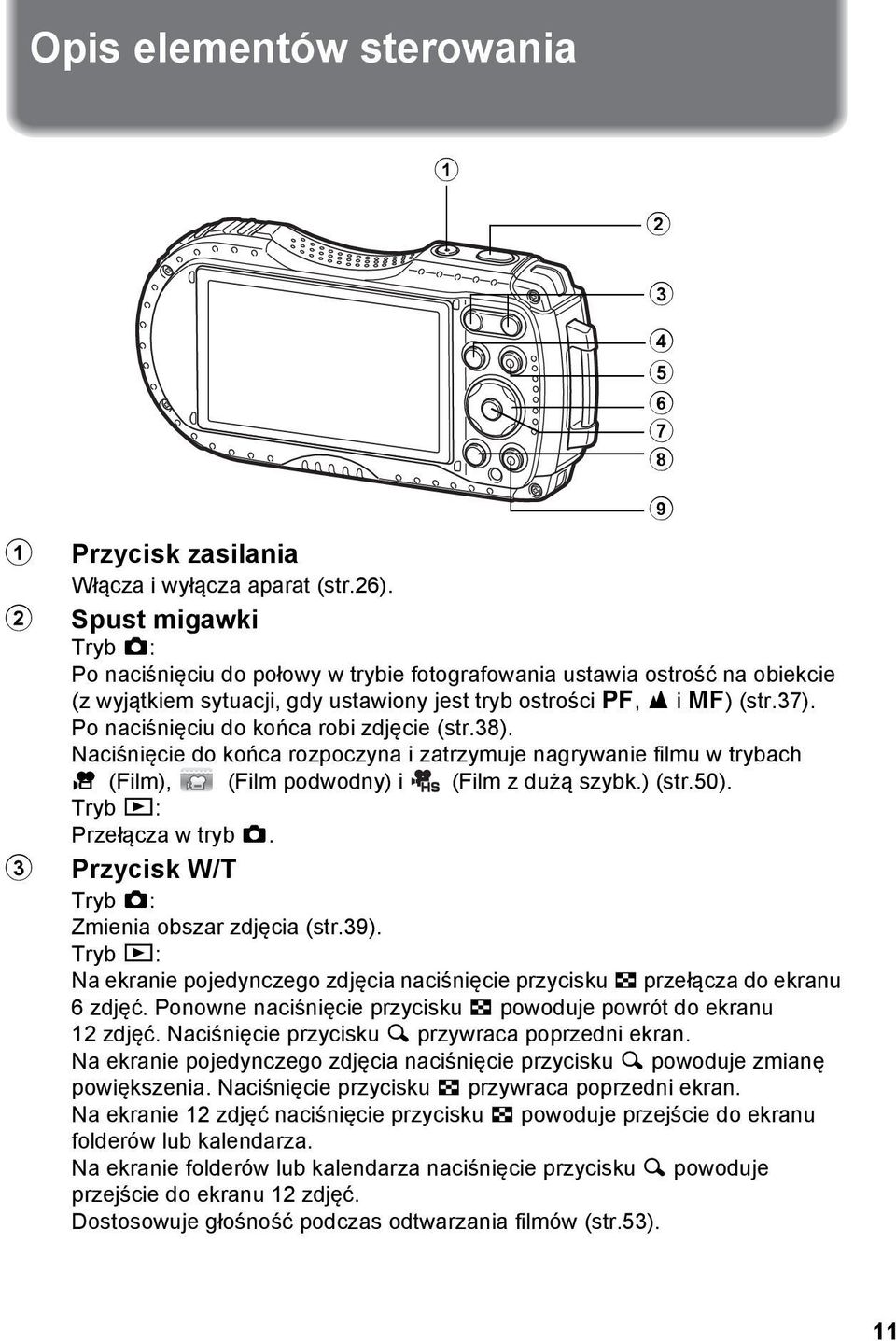

13 Opis elementów sterowania Przycisk zasilania Włącza i wyłącza aparat (str.26). 2 Spust migawki Tryb A: Po naciśnięciu do połowy w trybie fotografowania ustawia ostrość na obiekcie (z wyjątkiem sytuacji, gdy ustawiony jest tryb ostrości 3, s i \) (str.37). Po naciśnięciu do końca robi zdjęcie (str.38). Naciśnięcie do końca rozpoczyna i zatrzymuje nagrywanie filmu w trybach C (Film), (Film podwodny) i (Film z dużą szybk.) (str.50). Tryb Q: Przełącza w tryb A. 3 Przycisk W/T Tryb A: Zmienia obszar zdjęcia (str.39). Tryb Q: Na ekranie pojedynczego zdjęcia naciśnięcie przycisku f przełącza do ekranu 6 zdjęć. Ponowne naciśnięcie przycisku f powoduje powrót do ekranu 12 zdjęć. Naciśnięcie przycisku y przywraca poprzedni ekran. Na ekranie pojedynczego zdjęcia naciśnięcie przycisku y powoduje zmianę powiększenia. Naciśnięcie przycisku f przywraca poprzedni ekran. Na ekranie 12 zdjęć naciśnięcie przycisku f powoduje przejście do ekranu folderów lub kalendarza. Na ekranie folderów lub kalendarza naciśnięcie przycisku y powoduje przejście do ekranu 12 zdjęć. Dostosowuje głośność podczas odtwarzania filmów (str.53)

14 12 4 Przycisk Q Tryb A: Przełącza w tryb Q. Tryb Q: Przełącza w tryb A. 5 Przycisk nagrywania filmu Tryb A: Rozpoczyna nagrywanie filmu w trybie fotografowania (str.52). 6 Przycisk sterowania Tryb A: (2) : Zmienia tryb rejestracji (str.43). (3) : Wyświetla paletę trybów robienia zdjęć (str.41). (4) : Zmienia tryb błysku (str.46). (5) : Zmienia tryb ustawiania ostrości (str.47). (23) : Dostosowuje ostrość, kiedy tryb ostrości ustawiono na \ (str.48). Tryb Q: (2) : Odtwarza i wstrzymuje odtwarzanie filmu (str.53). (3) : Wyświetla paletę trybów odtwarzania (str.56). Zatrzymuje odtwarzany film (str.53). (45) : Wyświetla poprzednie lub następne zdjęcie na ekranie pojedynczych zdjęć (str.53). Podczas odtwarzania filmu przewija do przodu, przewija do tyłu, przewija o jedną klatkę do przodu lub przewija o jedną klatkę do tyłu (str.53). (2345) : Zmienia pozycję powiększonego obszaru zdjęcia. Wybiera zdjęcie na ekranie 6 lub 12 zdjęć, folder na ekranie folderów lub datę na ekranie kalendarza. Dostosowuje pozycję ramki lub zdjęcia podczas korzystania z funkcji Oryginalna ramka. 7 Przycisk 4 Tryb A: Zmienia informacje na wyświetlaczu (str.15). Tryb Q: Zmienia informacje na wyświetlaczu (str.17). Powoduje zakończenie wyświetlania powiększonego zdjęcia bądź ekranu 6 lub 12 zdjęć oraz powrót do wyświetlania pojedynczego zdjęcia. Przechodzi do ekranu 12 zdjęć dla folderu wybranego na ekranie folderów. Przechodzi do ekranu pojedynczych zdjęć dla daty wybranej na ekranie kalendarza. 8 Przycisk 3 Tryb A: W trybie fotografowania pojawi się menu [A Tryb nagryw.]. W trybie nagrywania filmów pojawi się menu [C Film] (str.30). Tryb Q: Wyświetla menu [W Ustawienie] podczas wyświetlania pojedynczych zdjęć (str.30).

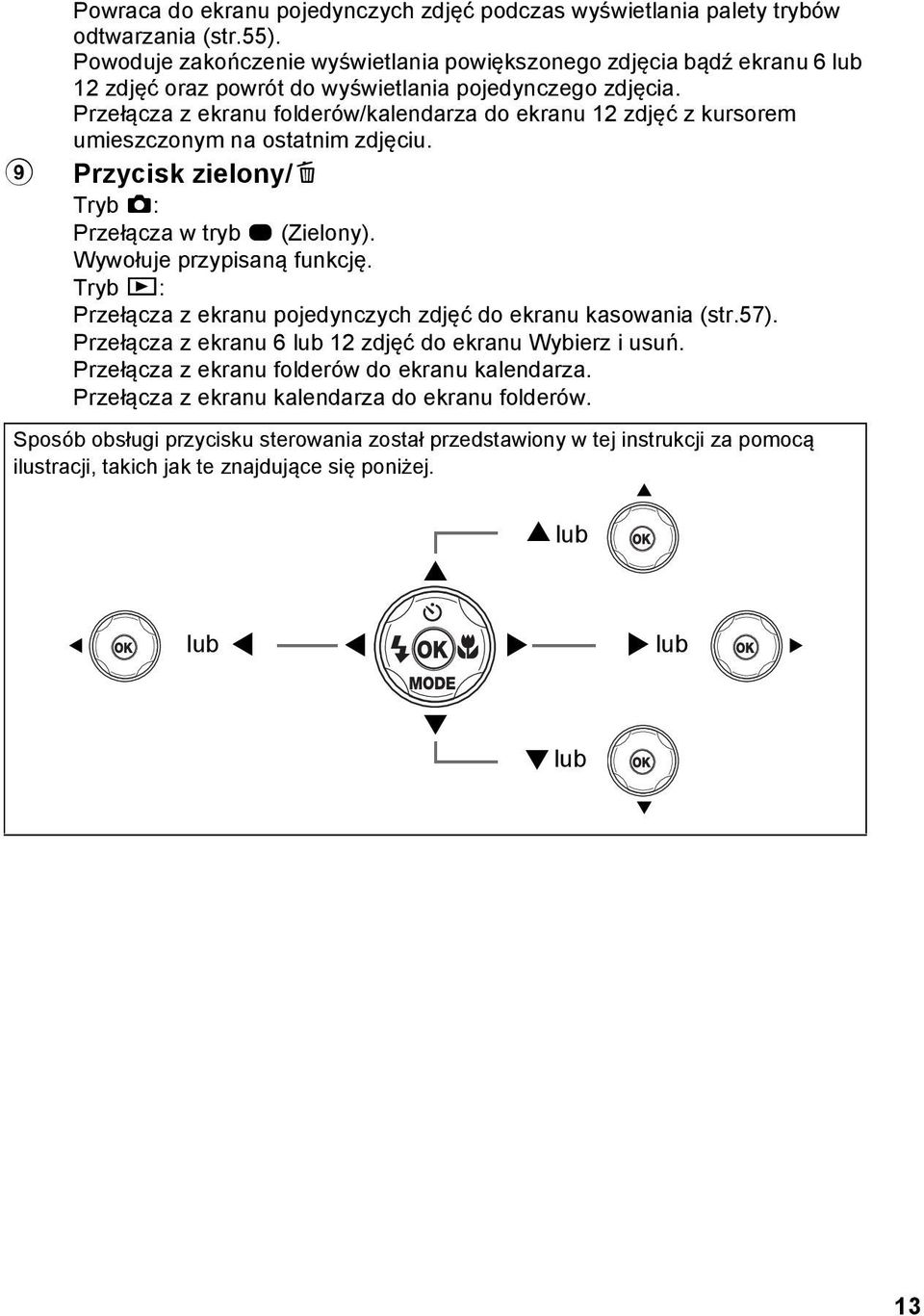

15 Powraca do ekranu pojedynczych zdjęć podczas wyświetlania palety trybów odtwarzania (str.55). Powoduje zakończenie wyświetlania powiększonego zdjęcia bądź ekranu 6 lub 12 zdjęć oraz powrót do wyświetlania pojedynczego zdjęcia. Przełącza z ekranu folderów/kalendarza do ekranu 12 zdjęć z kursorem umieszczonym na ostatnim zdjęciu. 9 Przycisk zielony/i Tryb A: Przełącza w tryb 9 (Zielony). Wywołuje przypisaną funkcję. Tryb Q: Przełącza z ekranu pojedynczych zdjęć do ekranu kasowania (str.57). Przełącza z ekranu 6 lub 12 zdjęć do ekranu Wybierz i usuń. Przełącza z ekranu folderów do ekranu kalendarza. Przełącza z ekranu kalendarza do ekranu folderów. Sposób obsługi przycisku sterowania został przedstawiony w tej instrukcji za pomocą ilustracji, takich jak te znajdujące się poniżej lub 4 lub lub 5 3 3lub 3 13

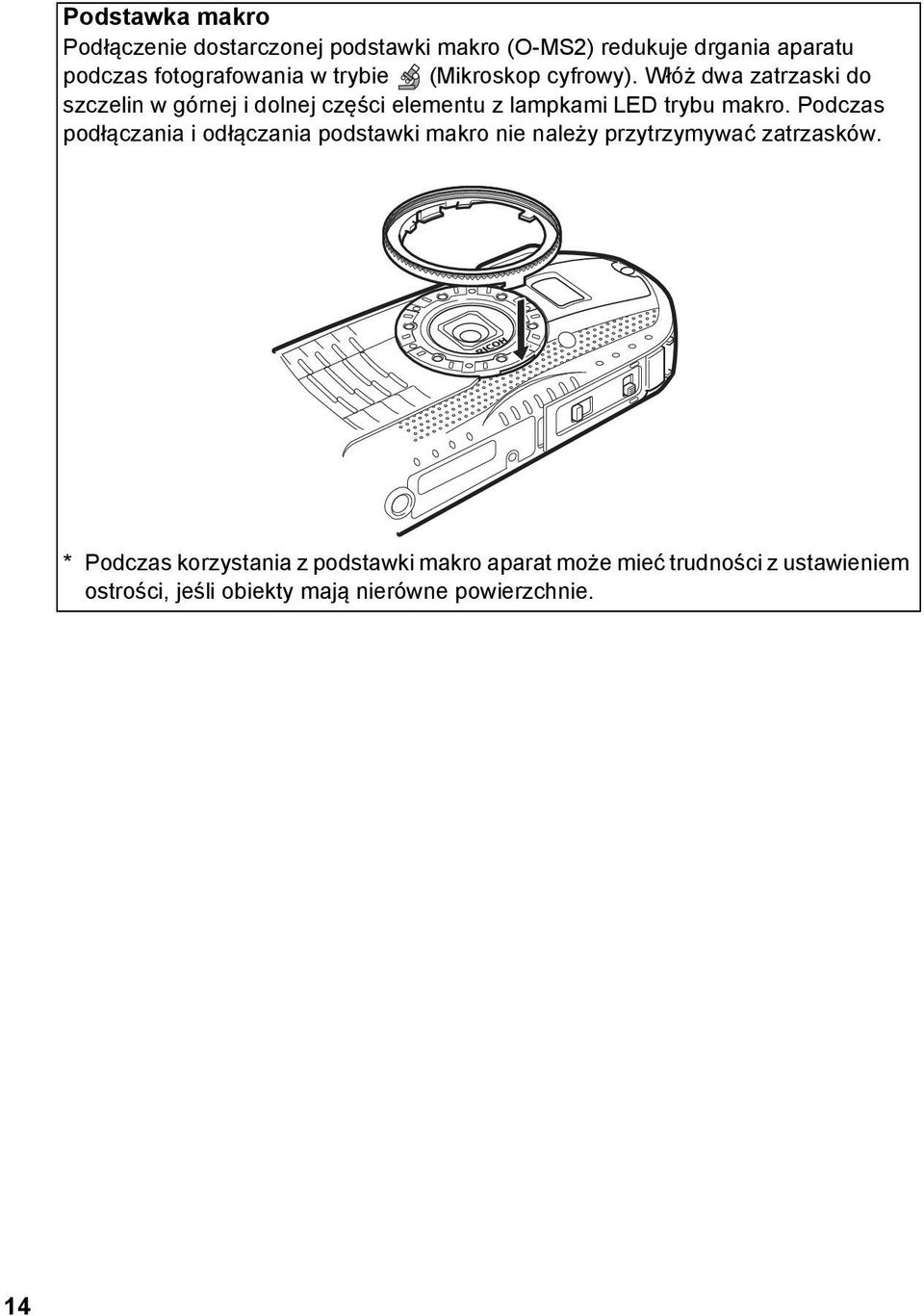

16 Podstawka makro Podłączenie dostarczonej podstawki makro (O-MS2) redukuje drgania aparatu podczas fotografowania w trybie (Mikroskop cyfrowy). Włóż dwa zatrzaski do szczelin w górnej i dolnej części elementu z lampkami LED trybu makro. Podczas podłączania i odłączania podstawki makro nie należy przytrzymywać zatrzasków. * Podczas korzystania z podstawki makro aparat może mieć trudności z ustawieniem ostrości, jeśli obiekty mają nierówne powierzchnie. 14

17 Informacje na wyświetlaczu Wyświetlacz w trybie A Zawartość wyświetlacza zmienia się w następującej kolejności po każdym naciśnięciu przycisku 4: Normalny ekran, Wykres + informacje, Ekran kompasu elektronicznego, Wyśw. siatki, Brak informacji oraz Monitor LCD wyłączony. Normalny ekran / Wykres + informacje / Wyśw. siatki w trybie fotografowania Elementy od 1 do 18 i A1 wyświetlają się po wybraniu ustawienia Normalny ekran. Elementy od B1 do B6 są wyświetlane zamiast elementu 16 po wybraniu ekranu Wykres + informacje. Gdy wybrany jest ekran Wyśw. siatki lub Brak informacji, wyświetla się tylko element A1. Informacje na temat opcji Ekran kompasu elektronicznego zawiera instrukcja obsługi (w formacie PDF). 1 Tryb robienia zdjęć (str.40) 16 Ikona zoomu cyfrowego/ 2 Wskaźnik poziomu naładowania baterii (str.23) zoomu inteligentnego (str.39) 3 Ikona wykrywania twarzy 17 Stan systemu GPS (str.60) 4 Ustawienie nanoszenia daty 18 Ikona wpisu GPS 5 Kompens. eksp. 19 Poziom elektr. 6 Czas migawki 20 Data i czas (str.28) 7 Przysłona 21 Ustawienie czasu na świecie 8 Ikona funkcji Shake Reduction 22 Ustaw. D-range 9 Stan pamięci (str.26) A1 Ramka ostrości (str.37) 10 Pozostała liczba zdjęć B1 Rozdzielczość 11 Tryb błysku (str.46) B2 Jakość 12 Tryb rejestracji (str.43) B3 Balans bieli 13 Tryb ostrości (str.47) B4 Pomiar ekspoz. 14 Stan komunikacji Eye-Fi B5 Wykres 15 Wysokość/ciśnienie atmosferyczne B6 Czułość 15

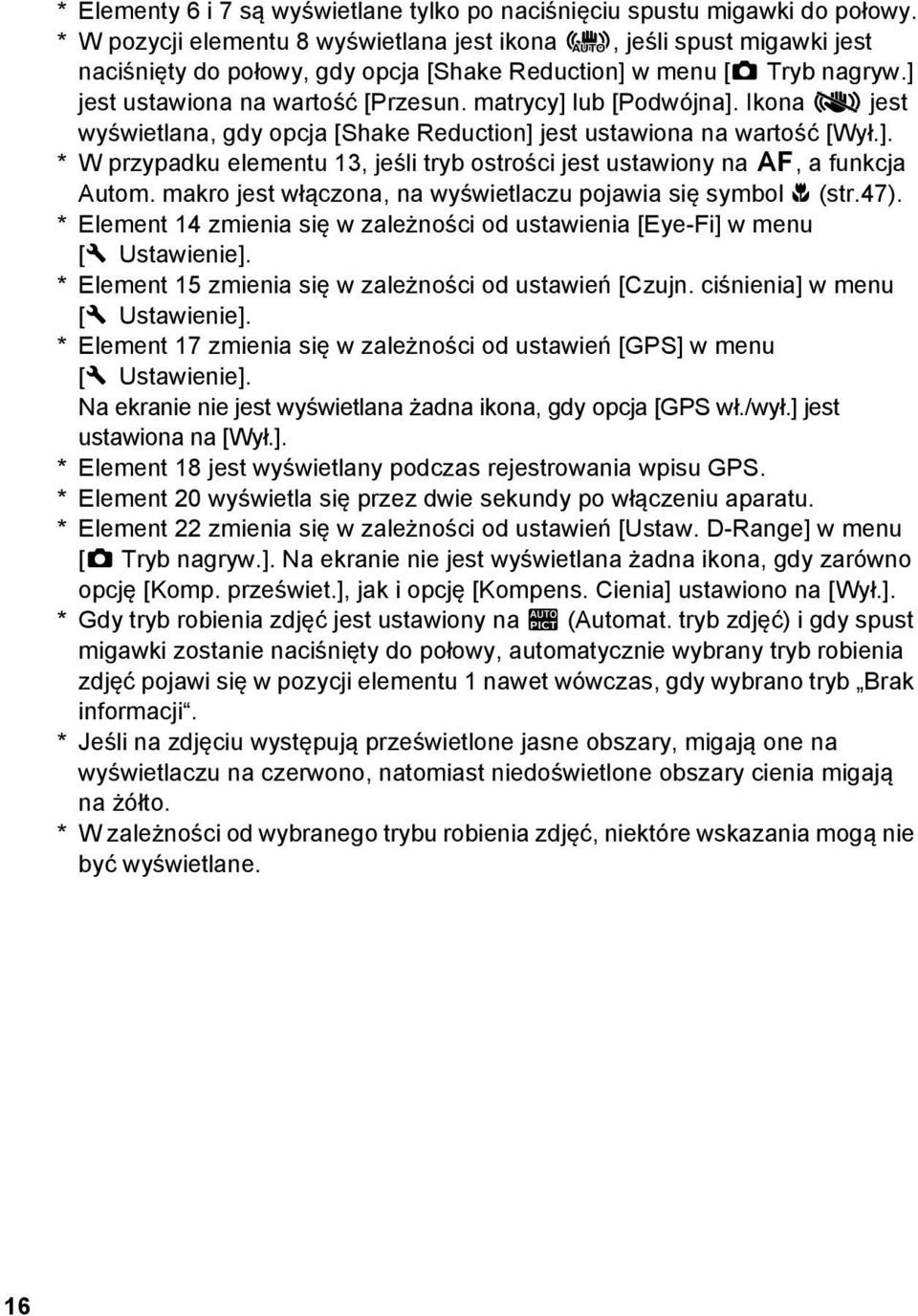

18 16 * Elementy 6 i 7 są wyświetlane tylko po naciśnięciu spustu migawki do połowy. * W pozycji elementu 8 wyświetlana jest ikona M, jeśli spust migawki jest naciśnięty do połowy, gdy opcja [Shake Reduction] w menu [A Tryb nagryw.] jest ustawiona na wartość [Przesun. matrycy] lub [Podwójna]. Ikona l jest wyświetlana, gdy opcja [Shake Reduction] jest ustawiona na wartość [Wył.]. * W przypadku elementu 13, jeśli tryb ostrości jest ustawiony na =, a funkcja Autom. makro jest włączona, na wyświetlaczu pojawia się symbol q (str.47). * Element 14 zmienia się w zależności od ustawienia [Eye-Fi] w menu [W Ustawienie]. * Element 15 zmienia się w zależności od ustawień [Czujn. ciśnienia] w menu [W Ustawienie]. * Element 17 zmienia się w zależności od ustawień [GPS] w menu [W Ustawienie]. Na ekranie nie jest wyświetlana żadna ikona, gdy opcja [GPS wł./wył.] jest ustawiona na [Wył.]. * Element 18 jest wyświetlany podczas rejestrowania wpisu GPS. * Element 20 wyświetla się przez dwie sekundy po włączeniu aparatu. * Element 22 zmienia się w zależności od ustawień [Ustaw. D-Range] w menu [A Tryb nagryw.]. Na ekranie nie jest wyświetlana żadna ikona, gdy zarówno opcję [Komp. przeświet.], jak i opcję [Kompens. Cienia] ustawiono na [Wył.]. * Gdy tryb robienia zdjęć jest ustawiony na b (Automat. tryb zdjęć) i gdy spust migawki zostanie naciśnięty do połowy, automatycznie wybrany tryb robienia zdjęć pojawi się w pozycji elementu 1 nawet wówczas, gdy wybrano tryb Brak informacji. *Jeśli na zdjęciu występują prześwietlone jasne obszary, migają one na wyświetlaczu na czerwono, natomiast niedoświetlone obszary cienia migają na żółto. *W zależności od wybranego trybu robienia zdjęć, niektóre wskazania mogą nie być wyświetlane.

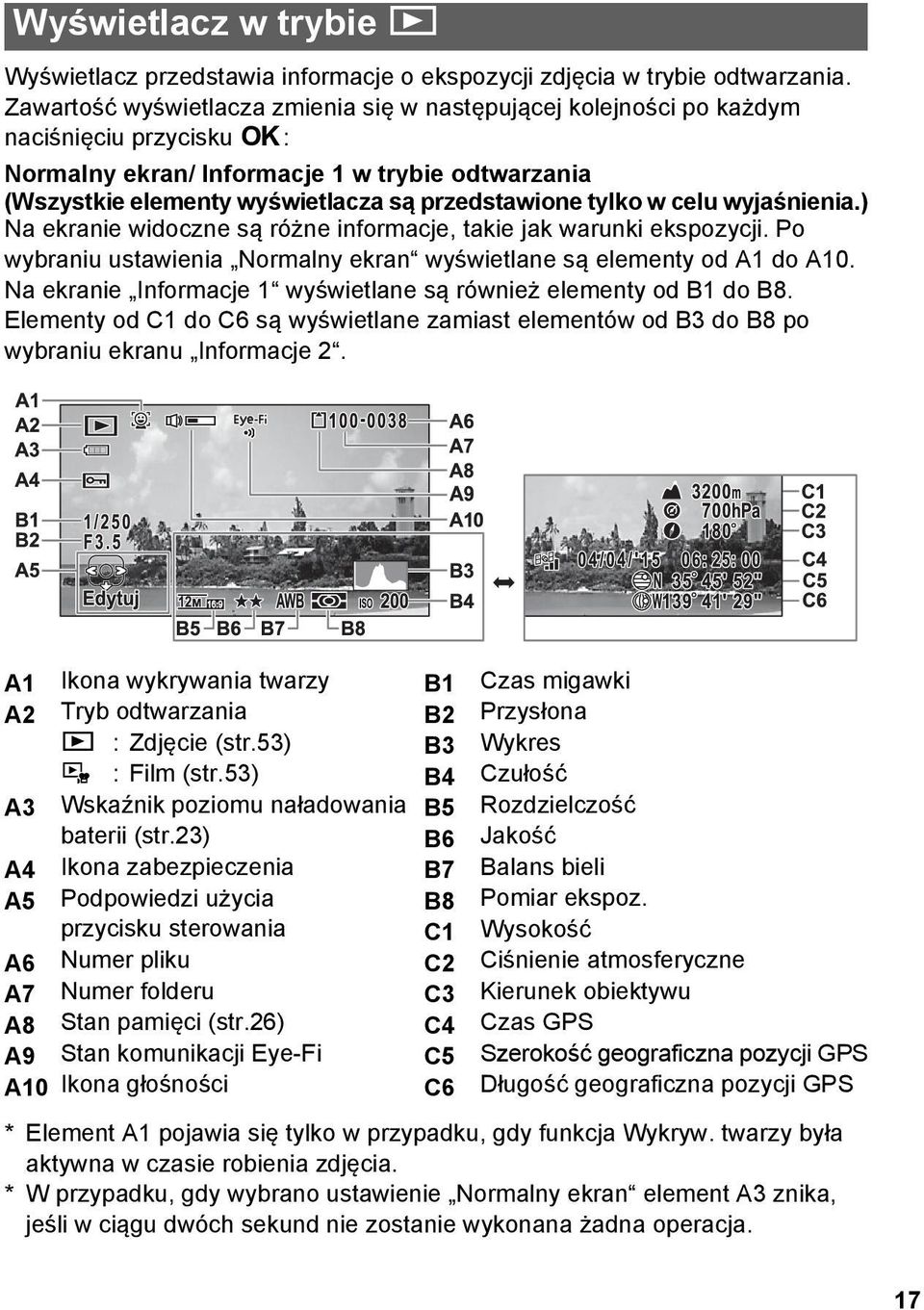

19 Wyświetlacz w trybie Q Wyświetlacz przedstawia informacje o ekspozycji zdjęcia w trybie odtwarzania. Zawartość wyświetlacza zmienia się w następującej kolejności po każdym naciśnięciu przycisku 4: Normalny ekran/ Informacje 1 w trybie odtwarzania (Wszystkie elementy wyświetlacza są przedstawione tylko w celu wyjaśnienia.) Na ekranie widoczne są różne informacje, takie jak warunki ekspozycji. Po wybraniu ustawienia Normalny ekran wyświetlane są elementy od A1 do A10. Na ekranie Informacje 1 wyświetlane są również elementy od B1 do B8. Elementy od C1 do C6 są wyświetlane zamiast elementów od B3 do B8 po wybraniu ekranu Informacje 2. A1 Ikona wykrywania twarzy B1 Czas migawki A2 Tryb odtwarzania B2 Przysłona Q :Zdjęcie (str.53) B3 Wykres K :Film(str.53) B4 Czułość A3 Wskaźnik poziomu naładowania B5 Rozdzielczość baterii (str.23) B6 Jakość A4 Ikona zabezpieczenia B7 Balans bieli A5 Podpowiedzi użycia B8 Pomiar ekspoz. przycisku sterowania C1 Wysokość A6 Numer pliku C2 Ciśnienie atmosferyczne A7 Numer folderu C3 Kierunek obiektywu A8 Stan pamięci (str.26) C4 Czas GPS A9 Stan komunikacji Eye-Fi C5 Szerokość geograficzna pozycji GPS A10 Ikona głośności C6 Długość geograficzna pozycji GPS * Element A1 pojawia się tylko w przypadku, gdy funkcja Wykryw. twarzy była aktywna w czasie robienia zdjęcia. * W przypadku, gdy wybrano ustawienie Normalny ekran element A3 znika, jeśli w ciągu dwóch sekund nie zostanie wykonana żadna operacja. 17

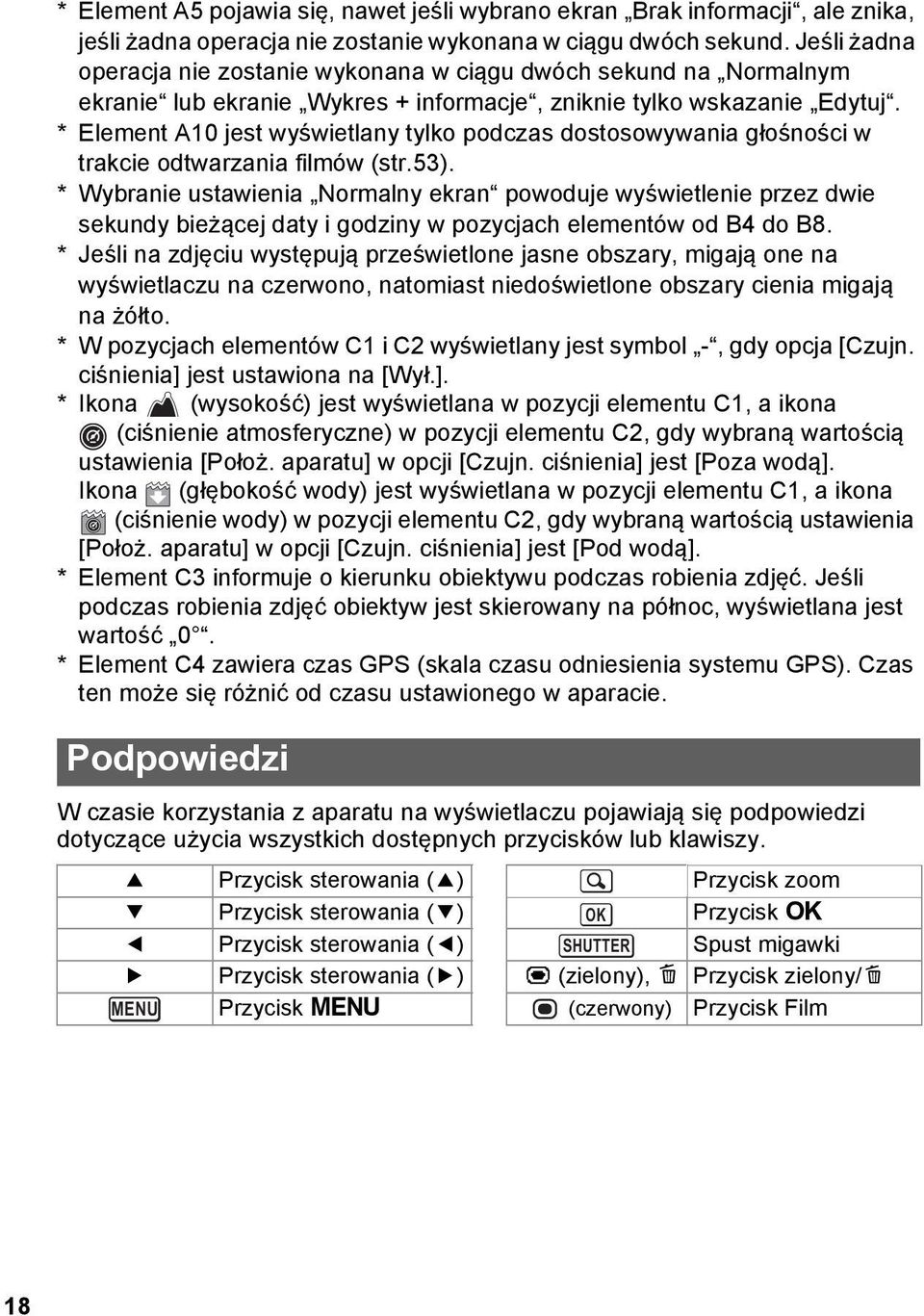

20 * Element A5 pojawia się, nawet jeśli wybrano ekran Brak informacji, ale znika, jeśli żadna operacja nie zostanie wykonana w ciągu dwóch sekund. Jeśli żadna operacja nie zostanie wykonana w ciągu dwóch sekund na Normalnym ekranie lub ekranie Wykres + informacje, zniknie tylko wskazanie Edytuj. * Element A10 jest wyświetlany tylko podczas dostosowywania głośności w trakcie odtwarzania filmów (str.53). * Wybranie ustawienia Normalny ekran powoduje wyświetlenie przez dwie sekundy bieżącej daty i godziny w pozycjach elementów od B4 do B8. *Jeśli na zdjęciu występują prześwietlone jasne obszary, migają one na wyświetlaczu na czerwono, natomiast niedoświetlone obszary cienia migają na żółto. * W pozycjach elementów C1 i C2 wyświetlany jest symbol -, gdy opcja [Czujn. ciśnienia] jest ustawiona na [Wył.]. *Ikona (wysokość) jest wyświetlana w pozycji elementu C1, a ikona (ciśnienie atmosferyczne) w pozycji elementu C2, gdy wybraną wartością ustawienia [Położ. aparatu] w opcji [Czujn. ciśnienia] jest [Poza wodą]. Ikona (głębokość wody) jest wyświetlana w pozycji elementu C1, a ikona (ciśnienie wody) w pozycji elementu C2, gdy wybraną wartością ustawienia [Położ. aparatu] w opcji [Czujn. ciśnienia] jest [Pod wodą]. * Element C3 informuje o kierunku obiektywu podczas robienia zdjęć. Jeśli podczas robienia zdjęć obiektyw jest skierowany na północ, wyświetlana jest wartość 0. * Element C4 zawiera czas GPS (skala czasu odniesienia systemu GPS). Czas ten może się różnić od czasu ustawionego w aparacie. Podpowiedzi W czasie korzystania z aparatu na wyświetlaczu pojawiają się podpowiedzi dotyczące użycia wszystkich dostępnych przycisków lub klawiszy. 2 Przycisk sterowania (2) Przycisk zoom 3 Przycisk sterowania (3) OK Przycisk 4 4 Przycisk sterowania (4) SHUTTER Spust migawki 5 Przycisk sterowania (5) X (zielony), i Przycisk zielony/i MENU Przycisk 3 (czerwony) Przycisk Film 18

21 Zasilanie aparatu Instalowanie baterii Należy używać ładowanej baterii litowo-jonowej D-LI92, która została dostarczona wraz z aparatem. Blokada pokrywki baterii Zatrzask zwalniający Dźwignia blokady baterii Pokrywka baterii Bateria 1 Przesuń blokadę pokrywki baterii w kierunku wskazywanym przez strzałkę 1 i zwolnij blokadę. 2 Przesuń zatrzask zwalniający w kierunku wskazywanym przez strzałkę 2 i otwórz pokrywkę baterii w kierunku wskazywanym przez strzałkę 3. 3 Odsuwając brzegiem baterii dźwignię blokady baterii w kierunku wskazywanym przez strzałkę 4, włóż baterię stroną z logo PENTAX skierowaną w stronę obiektywu. Wepchnij baterię aż do jej zablokowania. Nieprawidłowe położenie baterii może być przyczyną niewłaściwego działania. 4 Zamknij pokrywkę baterii i przesuń zatrzask zwalniający w kierunku przeciwnym do wskazywanego przez strzałkę 2. Upewnij się, że żółty wskaźnik jest niewidoczny, a pokrywka jest całkowicie zamknięta. 19

22 5 Przesuń blokadę pokrywki baterii w kierunku przeciwnym do wskazywanego przez strzałkę 1. Upewnij się, że żółty wskaźnik jest niewidoczny, a pokrywka jest całkowicie zablokowana. Wyjmowanie baterii 1 Otwórz pokrywkę baterii. 2 Naciśnij dźwignię blokady baterii w kierunku wskazywanym przez strzałkę 4. Bateria zostanie wysunięta. Zachowaj ostrożność, aby nie upuścić baterii podczas jej wyjmowania. Nie należy używać nadmiernej siły podczas otwierania i zamykania pokrywki baterii, ponieważ wodoszczelna uszczelka może się odkleić. Jeśli uszczelka nie będzie znajdowała się we właściwej pozycji, aparat może utracić szczelność. Jeśli pokrywka baterii nie zostanie dokładnie zamknięta, do aparatu może dostać się woda, piasek lub kurz. Do użytku z tym aparatem jest przeznaczona wyłącznie litowo-jonowa bateria D-LI92 z możliwością ładowania. Użycie innych baterii może spowodować uszkodzenie aparatu. Wkładaj baterię poprawnie. Nieprawidłowe położenie baterii może być przyczyną niewłaściwego działania. Nie wyjmuj baterii, kiedy aparat jest włączony. Jeśli bateria będzie przechowywana przez ponad 6 miesięcy, ładuj ją za pomocą zasilacza przez 30 minut, a następnie umieść baterię oddzielnie. Baterię należy ładować co 6 12 miesięcy. Baterię najlepiej przechowywać w temperaturze niższej niż pokojowa. Należy unikać przechowywania baterii w wysokiej temperaturze. Jeśli aparat zostanie pozostawiony bez baterii przez dłuższy czas, mogą zostać przywrócone domyślne ustawienia daty i czasu. Należy zachować ostrożność, ponieważ aparat lub bateria mogą osiągnąć wysoką temperaturę w przypadku ciągłego użycia przez dłuższy czas. Przed wymianą baterii należy odczekać do wyschnięcia aparatu. Baterii nie należy wymieniać w miejscach, gdzie aparat może się zamoczyć lub zabrudzić. Dłonie powinny być suche. 20

23 Ładowanie baterii Przed pierwszym użyciem, po długim okresie nieużywania lub gdy pojawi się komunikat [Wyczerpana bateria] należy podłączyć do aparatu dostarczony zasilacz (D-PA135) i naładować baterię. Kontrolka zasilania Podczas ładowania: Miga Ładowanie zakończone: Gaśnie Gniazdko 2 3 Zasilacz Kabel USB 1 1 Upewnij się, że aparat jest wyłączony, a następnie otwórz pokrywkę baterii. 2 Podłącz kabel USB do zasilacza. 3 Podłącz kabel USB do aparatu. 4 Podłącz zasilacz do gniazda sieciowego. Podczas ładowania kontrolka zasilania miga. Po zakończeniu ładowania kontrolka zasilania gaśnie. Pokrywka baterii nie zamknie się podczas ładowania. Podczas ładowania należy pozostawić pokrywkę otwartą. Nie należy próbować jej zamykać. 5 Po zakończeniu ładowania odłącz zasilacz od gniazdka. 6 Odłącz kabel USB do aparatu. 7 Zamknij pokrywkę baterii. 21

24 Dostarczonego zasilacza (D-PA135) nie należy używać do żadnych celów innych niż podłączanie do tego aparatu i ładowanie wskazanej baterii. W przeciwnym razie może dojść do uszkodzenia lub przegrzania podłączonego urządzenia. Okres użytkowania baterii kończy się, kiedy krótko po naładowaniu czas pracy aparatu staje się znacząco krótszy. Należy użyć nową baterię. Jeśli aparat jest podłączony do gniazdka, a kontrolka zasilania nie zapala się, oznacza to, że bateria jest uszkodzona. Należy użyć nową baterię. Jeśli podłączono zasilacz, nie można umieścić aparatu w pozycji stojącej na stole, ponieważ kabel USB jest wyprowadzony od spodu aparatu. Nie należy używać nadmiernej siły podczas przesuwania pokrywki baterii przy jej otwieraniu i zamykaniu, ponieważ wodoszczelna uszczelka może się odkleić. Jeśli uszczelka nie będzie znajdowała się we właściwej pozycji, aparat może utracić szczelność. Maksymalny czas wymagany do pełnego naładowania baterii wynosi około 180 minut (maksymalnie). (Czas ładowania zależy od temperatury otoczenia i warunków ładowania.) Odpowiednia temperatura otoczenia dla ładowania baterii wynosi od 0 C do 40 C (32 F do 104 F). Nie można włączyć aparatu podczas jego ładowania. Liczba zdjęć, czas nagrywania filmu i czas odtwarzania (w temperaturze 23 C/73,4 F, z włączonym wyświetlaczem oraz w pełni naładowaną baterią) Pojemność zdjęć *1 (50% zdjęć z błyskiem) Czas nagrywania filmu *2 Czas odtwarzania *2 Około 240 zdjęć Około 65 min. Około 200 min. *1 Liczba zdjęć, jaką można zarejestrować, została zmierzona zgodnie ze standardowymi warunkami pomiaru określonymi przez stowarzyszenie Camera & Imaging Products Association (temperatura 23 C/73,4 F, włączony wyświetlacz, 50% zdjęć z błyskiem). Rzeczywista liczba zdjęć może się różnić w zależności od warunków użycia. *2 Zgodnie z wynikami testów w pomieszczeniu. Wydajność baterii może się obniżyć w przypadku spadku temperatury. Podczas używania aparatu w zimnych miejscach zaleca się przechowywanie zapasowej baterii w kieszeni, aby była ciepła. Wydajność baterii zostanie przywrócona, gdy temperatura wróci do normy. Kiedy podczas podróży robisz zdjęcia w chłodnym klimacie lub kiedy zamierzasz zrobić dużo zdjęć, pamiętaj o zabraniu dodatkowych baterii. 22

25 Wskaźnik poziomu naładowania baterii Wskaźnik na wyświetlaczu umożliwia sprawdzenie stanu naładowania baterii. Ekran (zielony) (zielony) (żółty) (czerwony) [Wyczerpana bateria] Stan baterii Wystarczająca moc baterii. Moc baterii słabnie. Bateria prawie wyczerpana. Bateria wyczerpała się. Aparat wyłączy się po wyświetleniu tego komunikatu. 23

26 Wkładanie karty pamięci SD Aparat obsługuje karty pamięci SD, SDHC lub SDXC. Wykonane zdjęcia zapisywane są na karcie pamięci SD, jeśli karta znajduje się w aparacie. Nagrania są zapisywane we wbudowanej pamięci, jeżeli karta pamięci nie została włożona (str.26). Nową bądź używaną wcześniej w innym aparacie lub urządzeniu cyfrowym kartę pamięci SD należy sformatować (zainicjować) w tym aparacie. Upewnij się, że aparat jest wyłączony przed włożeniem lub wyjęciem karty pamięci SD. Przed wymianą karty pamięci SD należy odczekać do wyschnięcia aparatu. Karty nie należy wymieniać w miejscach, gdzie aparat może się zamoczyć lub zabrudzić. Dłonie powinny być suche. Nie należy używać nadmiernej siły podczas przesuwania pokrywki baterii przy jej otwieraniu i zamykaniu, ponieważ wodoszczelna uszczelka może się odkleić. Jeśli uszczelka nie będzie znajdowała się we właściwej pozycji, aparat może utracić szczelność. Liczba zdjęć przechowywanych w aparacie może różnić się, w zależności od pojemności karty pamięci SD oraz wybranej rozdzielczości i jakości (str.63). Kontrolka zasilania miga podczas dostępu do karty pamięci SD (zapis lub odczyt danych). Tworzenie kopii zapasowej danych W przypadku uszkodzenia aparat może mieć problemy z uzyskaniem dostępu do danych we wbudowanej pamięci. Użyj komputera lub innego urządzenia do utworzenia kopii zapasowej ważnych danych w innym miejscu. Wyświetlanie danych zapisanych we wbudowanej pamięci Po włożeniu karty pamięci SD do aparatu można odtwarzać zdjęcia i filmy znajdujące się na tej karcie. Aby odtwarzać zdjęcia i filmy zapisane we wbudowanej pamięci, wyłącz aparat, a następnie wyjmij kartę pamięci SD. Upewnij się, że aparat jest wyłączony przed włożeniem lub wyjęciem karty pamięci SD. 24

27 Pokrywka baterii Gniazdo karty pamięci SD Karta pamięci SD 1 Przesuń blokadę pokrywki baterii w kierunku wskazywanym przez strzałkę 1 i zwolnij blokadę. 2 Przesuń zatrzask zwalniający w kierunku wskazywanym przez strzałkę 2 i otwórz pokrywkę baterii w kierunku wskazywanym przez strzałkę 3. 3 Włóż kartę pamięci SD do gniazda karty w taki sposób, aby etykieta była skierowana w stronę przodu aparatu (strona z obiektywem). Wciśnij kartę całkowicie. Nieprawidłowe włożenie karty może spowodować problemy z zapisem zdjęć. Aby wyjąć kartę pamięci SD, wciśnij ją raz, a następnie wyciągnij. 4 Zamknij pokrywkę baterii i przesuń zatrzask zwalniający w kierunku przeciwnym do wskazywanego przez strzałkę 2. 5 Przesuń blokadę pokrywki baterii w kierunku przeciwnym do wskazywanego przez strzałkę 1. Upewnij się, że dźwignia kliknęła, a pokrywka jest zablokowana. Jeśli pokrywka baterii nie zostanie dokładnie zamknięta, do aparatu może dostać się woda, piasek lub kurz. Rozmiar pliku zdjęcia oraz liczba zdjęć, które można zapisać na karcie pamięci SD, różnią się w zależności rozdzielczości. Rozdzielczość zdjęć można ustawić w menu [A Tryb nagryw.], a filmów w menu [C Film]. Informacje na temat liczby zdjęć oraz długości filmów, które można zapisać na karcie pamięci SD, można znaleźć w sekcji Dane techniczne (str.62). 25

28 Włączanie i wyłączanie aparatu 1 Naciśnij przycisk zasilania. Aparat włączy się, co spowoduje także włączenie kontrolki zasilania i wyświetlacza. Gdy po włączeniu aparatu pojawi się ekran [Language/ ] lub [Ustawianie daty], postępuj zgodnie z procedurą na str.27 w celu ustawienia języka wyświetlacza oraz/lub bieżącej daty i czasu. 2 Naciśnij ponownie przycisk zasilania. Aparat wyłączy się, co spowoduje także wyłączenie kontrolki zasilania i wyświetlacza. Robienie zdjęć 1str.37 Sprawdzanie karty pamięci SD Karta pamięci SD jest sprawdzana po włączeniu aparatu, a następnie zostaje wyświetlony stan pamięci. a + r Karta pamięci SD jest włożona do aparatu. Zdjęcia zostaną zapisane na karcie pamięci SD. Karta pamięci SD nie jest włożona do aparatu. Zdjęcia zostaną zapisane we wbudowanej pamięci. Przełącznik zabezpieczenia przed zapisem na karcie pamięci SD znajduje się w pozycji LOCK (str.5). Nie można zapisać zdjęć. Włączanie w trybie odtwarzania Użyj tej funkcji, aby natychmiast wyświetlić zdjęcia, nie robiąc kolejnych zdjęć. 1 Naciśnij i przytrzymaj przycisk Q. Wyświetlacz włączy się, a aparat zostanie włączony w trybie odtwarzania. Aby przejść z trybu odtwarzania do trybu robienia zdjęć, naciśnij przycisk odtwarzania Q lub spust migawki do połowy. Aby wyłączyć opcję uruchamiania aparatu w trybie odtwarzania, należy ustawić opcję [Tryb odtwarzania] na wartość P (Wył.) w pozycji [Skrót startowy] w menu [W Ustawienie]. Odtwarzanie zdjęć 1str Stan pamięci 26

29 Ustawienia początkowe Ekran [Language/ ] jest wyświetlany po pierwszym włączeniu aparatu. Wykonaj operacje przedstawione w sekcji Ustawianie języka interfejsu poniżej, aby ustawić język, oraz operacje w sekcji Ustawianie daty i czasu (str.28), aby ustawić bieżącą datę i czas. Ustawianie języka interfejsu 1 Użyj przycisku sterowania (2345), aby wybrać język interfejsu. 2 Naciśnij przycisk 4. Pojawi się ekran [Ustawienie początk] wwybranym języku. Gdy pojawią się żądane ustawienia dla opcji [Miasto czas lok.] i [Letni] (czas), przejdź do kroku 9. 3 Naciśnij przycisk sterowania (3). Ramka przesuwa się na [W Miasto czas lok.]. Czas letni 4 Naciśnij przycisk sterowania (5). Pojawi się ekran [WMiasto czas lok.]. 5 Użyj przycisku sterowania (45), aby wybrać miasto. 6 Naciśnij przycisk sterowania (3). Ramka przesuwa się na [Letni] (czas). 7 Użyj przycisku sterowania (45), aby wybrać pozycję O (Wł.) lub P (Wył.). 8 Naciśnij przycisk 4. Pojawi się ponownie ekran [Ustawienie początk]. 27

30 9 Naciśnij przycisk sterowania (3), aby wybrać opcję [Zakończono ustawianie]. 10 Naciśnij przycisk 4. Pojawi się ekran [Ustawianie daty]. Teraz ustaw datę i czas. Ustawianie daty i czasu Ustawienie aktualnej daty i czasu oraz formatu wyświetlania. 1 Naciśnij przycisk sterowania (5). Ramka przesuwa się na [mm/dd/rr]. 2 Naciśnij przycisk sterowania (23), aby wybrać format wyświetlania daty i czasu. Wybierz [mm/dd/rr], [dd/mm/rr] lub [rr/mm/dd]. 3 Naciśnij przycisk sterowania (5). Ramka przesuwa się do [24h]. 4 Użyj przycisku sterowania (23), aby wybrać opcję [24h] (format 24-godzinny) lub [12h] (format 12-godzinny). 5 Naciśnij przycisk sterowania (5). Ramka powraca do [Format daty]. 6 Naciśnij przycisk sterowania (3). Ramka przesuwa się na [Data]. 7 Naciśnij przycisk sterowania (5). Ramka przesuwa się na miesiąc. 8 Użyj przycisku sterowania (23), aby zmienić miesiąc. W ten sam sposób można zmienić dzień i rok. Następnie można zmienić ustawienia czasu. 9 Naciśnij przycisk sterowania (3), aby wybrać opcję [Zakończono ustawianie]. 10 Naciśnij przycisk 4. Spowoduje to potwierdzenie daty i czasu. 28

31 Jeśli w kroku 10 naciśnięto przycisk 4, zegar aparatu wyzeruje się i ustawi na 0 sekund. Aby ustawić dokładny czas, naciśnij przycisk 4, gdy sygnał czasu (w telewizji, radio itp.) osiągnie 0 sekund. Gdy wyświetlony jest ekran [Ustawienie początk] lub [Ustawianie daty], można anulować operację określania ustawień i przełączyć na tryb robienia zdjęć, naciskając przycisk 3. W takim przypadku po kolejnym włączeniu aparatu pojawi się ekran [Ustawienie początk]. 29

32 Ustawianie funkcji aparatu Aby zmienić ustawienia aparatu, wciśnij przycisk 3, aby wyświetlić menu [A Tryb nagryw.] lub [W Ustawienie]. Dostęp do funkcji służących do odtwarzania i edycji zdjęć można uzyskać z palety trybów odtwarzania. Obsługa menu Istnieją trzy rodzaje menu: [A Tryb nagryw.], [C Film] oraz [W Ustawienie]. Naciśnij przycisk 3 w trybie fotografowania, aby wyświetlić menu [A Tryb nagryw.]. Naciśnij przycisk 3 w trybie nagrywania filmów, aby wyświetlić menu [C Film]. Naciśnij przycisk 3 w trybie Q, aby wyświetlić menu [W Ustawienie]. Użyj przycisku sterowania (45), aby przenosić się między poszczególnymi menu. W trybie robienia zdjęć Naciśnięty do połowy Naciśnięty do połowy W trybie odtwarzania 30

33 Podczas korzystania z menu na wyświetlaczu pojawiają się podpowiedzi dotyczące użycia dostępnych przycisków i klawiszy. Funkcje przycisku 3 różnią się w zależności od danego ekranu. Należy zapoznać się z podpowiedziami użycia przycisków. MENU MENU Wyjdź Opuszcza menu i powraca do poprzedniego ekranu. Powraca do poprzedniego ekranu z zachowaniem bieżących ustawień. MENU Anuluj Anuluje bieżący wybór, opuszcza menu i powraca do poprzedniego ekranu. 31

34 Lista menu Poniższa lista zawiera pozycje, które można ustawić poprzez menu, oraz opisy poszczególnych pozycji. Menu [A Tryb nagryw.] To menu udostępnia funkcje związane z robieniem zdjęć i nagrywaniem filmów. 32 Pozycja Opis Ustawienie domyślne (tryb robienia zdjęć:a) Odcienie zdjęcia Ustawianie odcienia zdjęć Jasne Rozdzielczość Ustawianie rozdzielczości zdjęć ( ) Jakość Ustawianie jakości zdjęć D (Lepsza) Balans bieli Dostosowywanie balansu bieli do warunków oświetlenia F (Auto) Ustawienie AF Pole ostrości Autom. makro Dod. św.aut.ostr Pomiar ekspoz. Gdy wybranym trybem ostrości jest = (Standard), q (Makro) lub (Makro 1 cm), można zmienić pole automatyki ostrości (Pole ostrości) Pozwala wybrać, czy używana będzie funkcja Autom. makro Pozwala wybrać, czy ma być używane światło wspomagające nastawianie ostrości Wybieranie obszaru ekranu, w którym mierzona jest jasność w celu określenia ekspozycji J (Wielokrotny) O (Wł.) O (Wł.) L (Wielosegmentowy) Czułość Ustawianie czułości AUTO ( ) Ustawianie zakresu regulacji po wybraniu Zakres ISO AUTO ustawienia czułości AUTO Kompens. eksp. Dostosowanie ogólnej jasności zdjęcia ±0,0 Komp. Ustawianie funkcji korekcji jasnych Auto Ustaw. przeświet. obszarów D-range Kompens. Ustawianie funkcji korekcji ciemnych Auto Cienia obszarów Włączanie opcji kompensującej drgania Shake Reduction Przesun. matrycy aparatu podczas robienia zdjęć Automatyczne ustawianie ostrości i ekspozycji w zależności od wykrytych I Wykryw. twarzy twarzy oraz ustawianie funkcji (Wykryw. twarzy wł.) Wspomaganie autoportretu Pozwala wybrać, czy razem z funkcją Rozpoz. mrugnięć Wykryw. twarzy ma być używana funkcja O (Wł.) Rozpoz. mrugnięć. Pozwala wybrać, czy używany będzie Zoom cyfrowy O (Wł.) zoom cyfrowy

35 Natychmiastowy podgląd Pamięć Zielony przycisk Ostrość Pozycja Nasycenie (Tonowanie) *Wzbogacanie IQ = Wzbogacanie jakości obrazu Menu [C Film] Ustawienie Opis domyślne (tryb robienia zdjęć:a) Pozwala wybrać, czy ma być wyświetlany natychmiastowy podgląd O (Wł.) Pozwala wybrać, czy ustawione wartości funkcji robienia zdjęć będą zapisywane po wyłączeniu aparatu czy też przywracane będą wartości domyślne Przypisywanie funkcji do zielonego przycisku w trybie A Tryb zielony Pozwala wybrać, czy zrobione zdjęcie ma być ostre czy zmiękczone G (Normalna) Ustawianie nasycenia kolorów. Gdy G Normalny wybrana jest opcja [Monochrom.], pozycja (tonowanie w czerni i zmienia się na [Tonowanie] bieli) Kontrast Ustawianie kontrastu zdjęcia G (Normalna) Nanoszenie daty Włączenie lub wyłączenie funkcji nanoszenia daty i/lub czasu podczas Wył. robienia zdjęcia Wzbogacanie IQ* Ustawianie możliwości przetwarzania zdjęcia za pomocą funkcji Wzbogacanie IQ O (Wł.) Lampka makra Pozwala ustawić, czy lampki LED trybu makro mają być włączane podczas P (wył.) fotografowania w trybie makro. Poziom elektr. Pozwala wybrać, czy wyświetlana będzie elektroniczna poziomnica umożliwiająca O (Wł.) wykrywanie przechylenia aparatu Adap. obiek. wł. Umożliwia podłączenie konwertera szerokokątnego RICOH DW-5 (opcjonalny) P (wył.) Użyj trybu 9 (Zielony) do łatwego fotografowania z zastosowaniem ustawień standardowych, niezależnie od ustawień w menu [A Tryb nagryw.]. Przypisanie często używanej funkcji do zielonego przycisku umożliwia bezpośrednie przejście do wybranej funkcji. Pozycja Opis Ustawienie domyślne Rozdzielczość Ustawianie rozdzielczości i szybkości klatek filmów ( , 30 kl./s) Movie SR Pozwala wybrać, czy funkcja Movie SR będzie używana O (Wł.) Tłumienie wiatru Umożliwia tłumienie szumu podczas nagrywania filmów P (wył.) 33

36 Pozycja Opis Ustawienie domyślne Włącz aut. ostr. Umożliwia zachowanie ostrości obiektu podczas nagrywania filmów P (wył.) Włącz zoom opt. Umożliwia użycie zoomu optycznego podczas nagrywania filmów P (wył.) Menu [W Ustawienie] Pozycja Opis Ustawienie domyślne Zapisz jako E Umożliwia zapisanie bieżących ustawień aparatu w celu ich odczytania w trybie E. Anuluj Dźwięk Dostosowanie głośności czynności oraz ustawienie typu i głośności dźwięku powitania, dźwięku migawki, dźwięku klawiszy i dźwięku samowyzwalacza Ustawianie daty Ustawianie daty i czasu Alarm Ustawianie alarmu Czas na świecie Ustawianie miasta czasu lokalnego i miasta docelowego Rozmiar tekstu Ustawianie rozmiaru tekstu w menu Standard Language/ Nazwa folderu Nazwa pliku Połączenie USB Wyjście wideo Ustawianie języka, w jakim są wyświetlane menu i komunikaty Wybór sposobu przypisywania nazw do folderów służących do przechowywania zdjęć Wybór sposobu przypisywania nazw do zdjęć Ustawianie metody połączenia aparatu z komputerem za pomocą kabla USB (MSC lub PTP) Ustawianie formatu wyjścia sygnału wideo dla urządzenia audio/wideo Zgodnie z ustawieniami początkowymi Data RIMG MSC Zgodnie z ustawieniami początkowymi Wyjście HDMI Ustawianie formatu wyjścia sygnału HDMI podczas łączenia z urządzeniem audio/ Auto wideo wyposażonym w złącze HDMI Eye-Fi Wybieranie, czy używana będzie komunikacja Eye-Fi O (Wł.) Poziom jasności Zmiana jasności wyświetlacza G (Normalna) Oszczędz. energ. Ustawianie czasu, po upływie którego aparat przechodzi w tryb oszczędzania 5 sek. energii Automat. wyłącz. Ustawianie czasu, po upływie którego aparat automatycznie się wyłącza 3 min. 34
