Instrukcja montażu. Konstrukcja aerodynamiczna na dach płaski IROC S3/OW3

Wielkość: px
Rozpocząć pokaz od strony:

Download "Instrukcja montażu. Konstrukcja aerodynamiczna na dach płaski IROC S3/OW3"

Transkrypt

1 Instrukcja montażu Konstrukcja aerodynamiczna na dach płaski IROC S3/OW3 1

2 1. Wprowadzenie Cieszymy się że wybrali Państwo produkt "B & K Solar Zukunft" i dziękujemy za zaufanie do nas. Przed pierwszym montażem zalecamy szkolenie w naszej firmie. System montażowy IROC służy do montażu paneli solarnych na płaskich dachach o nachyleniu do 10 (> 10 na życzenie). Moduły są przymocowane do konstrukcji za pomocą klem pod konkretne moduły. Przy dostawie prosze sprawdzać zawsze według listu przewozowego ilość dostarczonego materiału. Gwarancja na produkt jest zachowana jeśli wszystkie zalecenia instrukcji montażu zostały przestrzegane. Przestrzegaj poniższych uwag dotyczących przepisów ustawowych, wykonawczych i technicznych. Przy budowie instalacji fotowoltaiczynch trzeba zwracać uwage na przepisy, prawo obowiązujące w danym kraju, UE czy międzynarodowych przepisach. Ogólnie rzecz biorąc, sformułowane są przyjęte reguły ujęte w formie norm, dyrektyw, rozporządzeń, regulacji i przepisów technicznych organizacji państwowych, firm dostarczających energię elektryczną, specjalistycznych stowarzyszeń itp. Cały system PV musi być zbudowany zgodnie z ogólnie uznanymi zasadami i przepisami. Zwróć uwagę na przepisy dotyczące zapobiegania wypadkom (przepisy BHP) ustanowione przez Instytut bezpieczeństwa i higieny pracy w szczególności: Ogólne przepisy Przepisy związane z montażem urządzeń elektrycznych Przepisy związane z pracą na budowie Należy przestrzegać wszystkich przepisów, norm DIN, TAB (warunków przyłączeń technicznego), przepisów o zapobieganiu wypadkom, wytycznych Stowarzyszenia Ubezpieczycieli Nieruchomości (wytyczne VDE dotyczące ochrony przeciwpożarowej), przepisów polskiego stowarzyszenia dekarzy i ogólnych wytycznych (np. uszczelnienie dachu) w planowaniu, budowie, eksploatacji i konserwacji sieci elektroenergetycznych systemów PV. 2

3 Niektóre normy : DIN / VDE 0100 insbesondere Teil 712 (Budowa elektrowni do 1000V DC) DIN / VDE 0289 (Przewody elektryczne) VDI 6012 (Zdecentralizowane systemy energetyczne w budynku - Fotowoltaika) DIN / VDE 0185 Teil 1-4 (System odgromowy) DIN 1055 Teil 4 (Obciążenie wiatrem) EN (Obciążenie wiatrem Eurocode 1) DIN 1055 Teil 5 (Obciążenie śniegiem) EN (Obciążenie śniegiem Eurocode 1) DIN Prace dekarskie DIN Prace na rusztowaniu DIN 1052 Część 1 i Część 2 Wymiarowanie konstrukcji (Konstrukcje drewniane) TAB (Warunki przyłącza zakładu energetycznego) DIN (Planowanie i budowa elektrowni na budynkach mieszkalnych) VDEW-Przepisy przyłączania elektrowni produkującej energie na własne potrzeby do sieci niskiego napięcia. DIN 4108 Ochrona termiczna (Ocieplenie) Rozporządzenie o oszczędzaniu energii (ENEV) Uwaga Nieautoryzowane modyfikacje, zmiany konstrukcji oraz niewłaściwe jej użycie prowadzą do wyłączenia wszelkich roszczeń o odszkodowanie. W tym miejscu chcemy zwrócić uwagę, że wszystkie prace na dachu muszą być przeprowadzane według aktualnych przepisów BHP i stosowaniu urządzeń zabezpieczających przed upadkiem z wysokości. Ponadto chcemy zwrócić uwagę, że przed planowaniem i budową instalacji należy dokonać audytu miejsca budowy i sprawdzić wszystkie aspekty jak statyka dachu, krokwie, płatwie lub stan czy rodzaj poszycia dachu. Bardzo ważne jest sprawdzenie czy dach jest szczelny przed rozpoczęciem budowy (pomcne robienie zdjęć), czy wszystkie odpływy wody sa sprawne oraz jak mocno jest dach zanieczyszczony. Tego typu informacje pomagaja wyeliminować błędy przy projektowaniu instalacji. Niezwrócenie na tego typu uwagi może wpłynąć negatywnie na statyke dachu oraz niewłaściwe balastowanie konstrukcji. Każda dodatkowa informacja wpływa pozytywnie na obliczenia balastu. 3

4 Niezbędna wiedza i wymagania potrzebne instalatorom do montażu konstrukcji B & K Solare Zukunft zakłada że montaż konstrukcji będzie wykonywany przez przeszkolone grupy montażowe które posiadają odpowiednie upoważnienia do wykonywania tego typu prac. Konstrukcja aerodynamicza na dach płaski IROC została zaprojektowana dla warunków statycznych jak niżej podane: Długość modułu: mm Szerokość modułu: mm Obciążenie: OW3 = 300kg /szt. S3 = 150kg/szt. Strefa wiatrowa 4 Nachylenie dachu maks. 10 > 10 na zapytanie Odległości od krawędzi Powierzchnie dachu prosze nastepująco podzielić: System IROC S3 / OW3 może praktycznie być montowany aż do rantu dachu jednakże ze względów bezpieczeństwa i obciążenia dachu balastem zalecamy odstęp do rantu dachu min. 700mm. Wymagania i obciążenie System aerodynamiczny na dach płaski IROC musi być odpowiednio obciążony uwzględniając przy obliczeniach odpowiednią strefe wiatrową, śniegową, kategorie terenu oraz wysokość budynku. System IROC zalicza się do systemów o bardzo niskim balaście jednakże musi według podanych przez Państwa danych zostać dokładnie policzony aby przeciwdziałać możliwości podniesienia konstrukcji przez wiatr czy przesunięciom konstrukcji na dachu. W tym celu przesyłamy zawsze do Państwa tak zwaną Checkliste według której dokonujemy naszych obliczeń i tworzymy plan balastowy dla Państwa projektu. Podstawą do obliczeń systemu 4

5 IROC na dach płaski są obliczenia statyczne wykonane przez niezależny instytut dla aerodynamiki w Aachen (IFI)/Niemcy. Przy dachach membranowych jest ważne aby zapytać producenta membrany czy zezwala na montaż systemów aerdonymicznych typu IROC. Przy tego typu dachach trzeba zwrócić uwage na ocieplenie dachu i możliwe obciążenie N/mm 2 tak aby można odpowiednio dopasować ułożenie konstrukcji na dachu w celu wyeliminowania ewentualnych uszkodzeń. Przy projektowaniu i obliczaniu konstrukcji trzeba zwracać uwage na niżej podane normy oraz użyty materiał do budowy: DIN (Konstrukcje aluminiowe) DIN (konstrukcje drewniane) DIN (Stolarstwo i konstrukcje drewniane) DIN (konstrukcje stalowe) DIN (Konstrukcje stalowe) Mocowanie modułów przy tej konstrukcji jest realizowane na krótkim boku panelu. Przy korzystaniu z naszej konstrukcji trzeba zapytać producenta modułów które chcecie Państwo zastosować czy zezwala na tego typu mocowanie. Warianty montażu System aerodynamiczny na dach płaski IROC może być montowany w wariantach na południe, wschód-zachód albo mieszane. Skład komponentów IROC S3: Szyna podstawowa 3520mm (Art. Nr ) albo 1760 (Art. Nr ) IROC OW3: Szyna podstawowa 4400mm (Art. Nr ) albo 2200mm ( Art.Nr ) Wspornik modułu długi (Art.Nr ) ze śrubą i nakrętką Wspornik modułu krótki(art.nr.10110) ze śrubą i nakrętką 4 Łączeniówka ze śrubami i nakrętkami (Art.Nr ) do łączenia szyn podstawowych. 5 Mata bitumiczna dwustronna, część aluminiowa do dachów membranowych,druga strona do dachów pokrytych papą. 150x160x8 (Art.Nr ), 300x160x8 (Art.Nr ) 6 Klema środkowa zależna od wys. ramy modułu 7 Klema końcowa zależna od wys. ramy modułu 5

6 8 Sciana tylnia 1720 mm dla rozwiązania na południe albo przy rozwiązaniach mieszanych ze śrubami(inne dł. na zapytanie). Narzędzia 1 Ołówek, mazak i sznurek 2 Calówka albo taśma mierniczna 3 Klucz nasadowy M13 4 Imbus wewnętrzny M6 5 Skrętarka akumulatorowa z kluczem nasadowym M13 Wariant montażu na południe IROC S3 1 Montaż szyny podstawowej jak na rysunku poniżej: Montaż wsporników według wymiaru A (+5mm), odpowiada szer. modułu + 5mm. 6

7 2 Maty bitumiczne mocowane pod szyną podstawową. Miejsce mocowania pod każdym wspornikiem modułu o rozmiarze 300x160x8 ( Art.Nr ). ( Dokładny plan montażu mat na końcu instrukcji montażowej) 3 Szyny podstawowe łączone za pomocą łączeniówki elastycznej czy stałej (według planu balastowego) 7

8 Szyny podstawowe łączone elastyczną łączeniówka powinny zawierać szczeline dylatacyjną według tabeli na końcu instrukcji montażowej a połączenia elastyczne według planu balastowego. 4 Montaż kolejnych szyn podstawowych według wymiaru B Wymiar B = (Szer. modułu 40mm) 8

9 Punkty pomiarowe dla wymiaru B 5 Montaż paneli 9

10 Miejse montażu klemy końcowej Miejse montażu klemy środkowej Uwaga! Przy montażu klem zwrócić uwage na właściwe zablokowanie się nakrętki!!! Poprawnie Zle 6 Montaż tylnich blach. 10

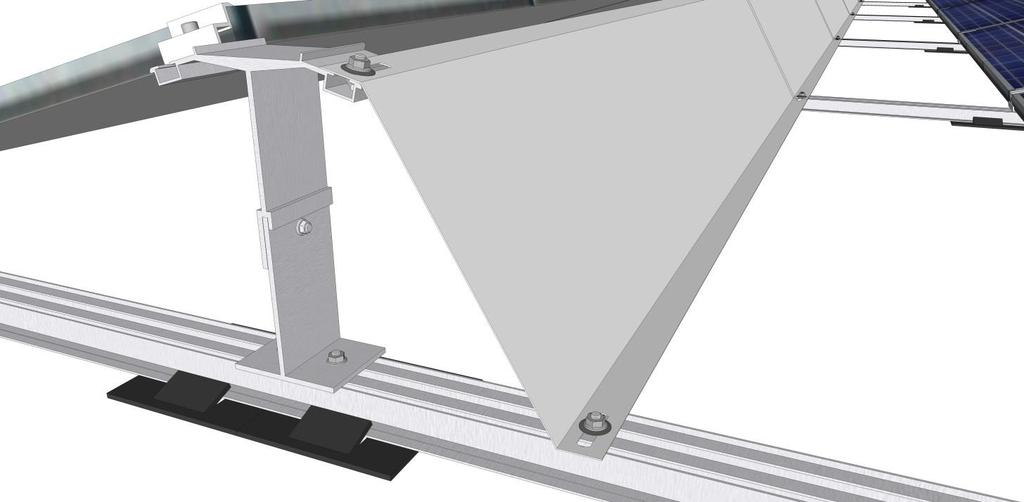

11 Montowanie ścian tylnich za pomocą śrub M8x20 (Art. Nr ), podkładka 8,4x25 (Art. Nr ) i nakrętka blokująca (Art. Nr ) 7 Podział balastu (Prosze dokładnie przeczytać plan balastu!!!). Do mocowania balastu prosze użyć dostarczone profile typu T. 11

12 Rozmieszczenie balastu (według planu balastowego) 12

13 Wariant montażu wschód-zachód 1 Szyna podstawowa, wsporniki montować jak poniżej: 2 Montaż wsporników według wymiaru A (+5mm) odpowiada szerokości modułu + 5mm. 13

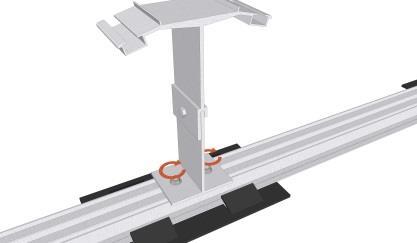

14 Montaż mat pod szyną. Pod wspornikiem wysokim montujemy mate 300x160x8 ( Art.Nr ). Pod niskim wspornikiem montujemy 150x160x8 (Art.Nr ). Prosze korzystać z planu na końcu instrukcji jak dokładnie mocować maty bitumiczne). Mata bitumiczna 150x160x8 Mata bitumiczna 300x160x8 3 Wszystkie szyny podstawowe można łączyć ze sobą za pomocą łączeniówek tak zwanych stałych albo elastycznych. Gdzie jakie mają być zastosowane są zaznaczone w planie balastowym. 14

15 Szyny podstawowe łączone elastyczną łączeniówka muszą zawierać szczeline dylatacyjną według tabeli podanej na końcu instrukcji. Wszystkie łączenia elastyczne są zanaczone na planie balastowym. 4 Układanie kolejnych szyn podstawowych według wymiaru B Wymiar B = (Szer. panelu 40mm) Punkt pomiaru dla wymairu B 15

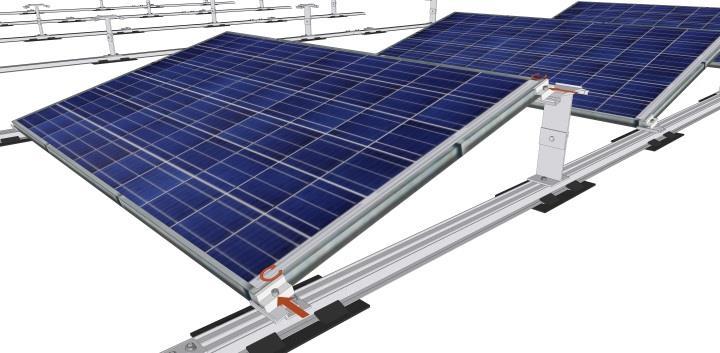

16 5 Montaż paneli Miejsce montażu klemy środkowej Miejsce montażu klemy końcowej 16

17 Ważne! Przy montażu klemy zwrócić uwage na poprawne zakontrowanie sie nakrętki w profilu! Poprawnie Zle 6 Rozmieszczenie balastu (Prosze dokładnie czytać plan balastu i według niego rozmieszczać go na konstrukcji ). Do montażu balastu prosze używać profile typu T. Rozmieszczenie balastu (patrz plan balastowy!!) 17

18 18

19 Wskazówki przy montażu Wszystkie śruby muszą być przykręcone z siłą około Nm. Imbusy M6 w klemach około 12 Nm. Moment jest uzależniony od temperatury na zewnątrz. Prosze korzystać z tabeli : Tabela momentów przykręcania śrub oraz dylatacji (elastyczne łączniki) dla systemu IROC na dachy płaskie. Wszystkie elementy systemu montażowego muszą być montowane na matach bitumicznych w celu wyeliminowania uszkodzeń poszycia dachu. 19

20 Miejsca montażu mat bitumicznych Mata bitumiczna 150x160x8mm Mata bitumiczna 300x160x8mm 20

21 Wskazówki do systemu odgromu. Zwracamy uwage że system odgromowy czy zabezpieczenia przepięciowe instalacji PV muszą spełniać poniżej podane normy w Niemczech. Jeśli chodzi o Polske proszę się dostosować do polskich norm i przepisów. DIN / VDE 0185 Część 1 do 4, DIN / VDE 0100 Część 100 i 712 DIN / EN Instalacja odgromowa DIN / VDE 0105 (Obsługa instalacji elektrycznych) DIN / VDE 0298 (Przewody elektryczne) VdS 2010 Generalnie zalecamy cały system konstrukcji zawsze podpinać do szyny wyrównawczej budynku oraz stosować zabezpieczenia przepięciowe. Srednica przewodu PE powinna wynosić min 16mm 2 (miedz). Ochrona przeciwpożarowa W celu ochrony przeciwpożarowej należy przestrzegać następujących wskazówek: VDS 2023 (Wytyczne dotyczące ochrony przeciwpożarowej w budynkach) VDS 2024 (Wytyczne dotyczące ochrony przeciwpożarowej przy montażu urządzeń elektrycznych) DIN 4102 Zachowanie podczas pożaru materiałów budowlanych i komponentów B & K Solare Zukunft GmbH info@bksolarezukunft.de Telefon: Teuteburger Weg 5 Telefax: Güterslh 21
