Kamery termowizyjne do zastosowań przemysłowych

Transkrypt

1 Kamery termowizyjne do zastosowań przemysłowych Przeglądy elektryczne Badania urządzeń Przeglądy mechaniczne Wykrywanie strat energii

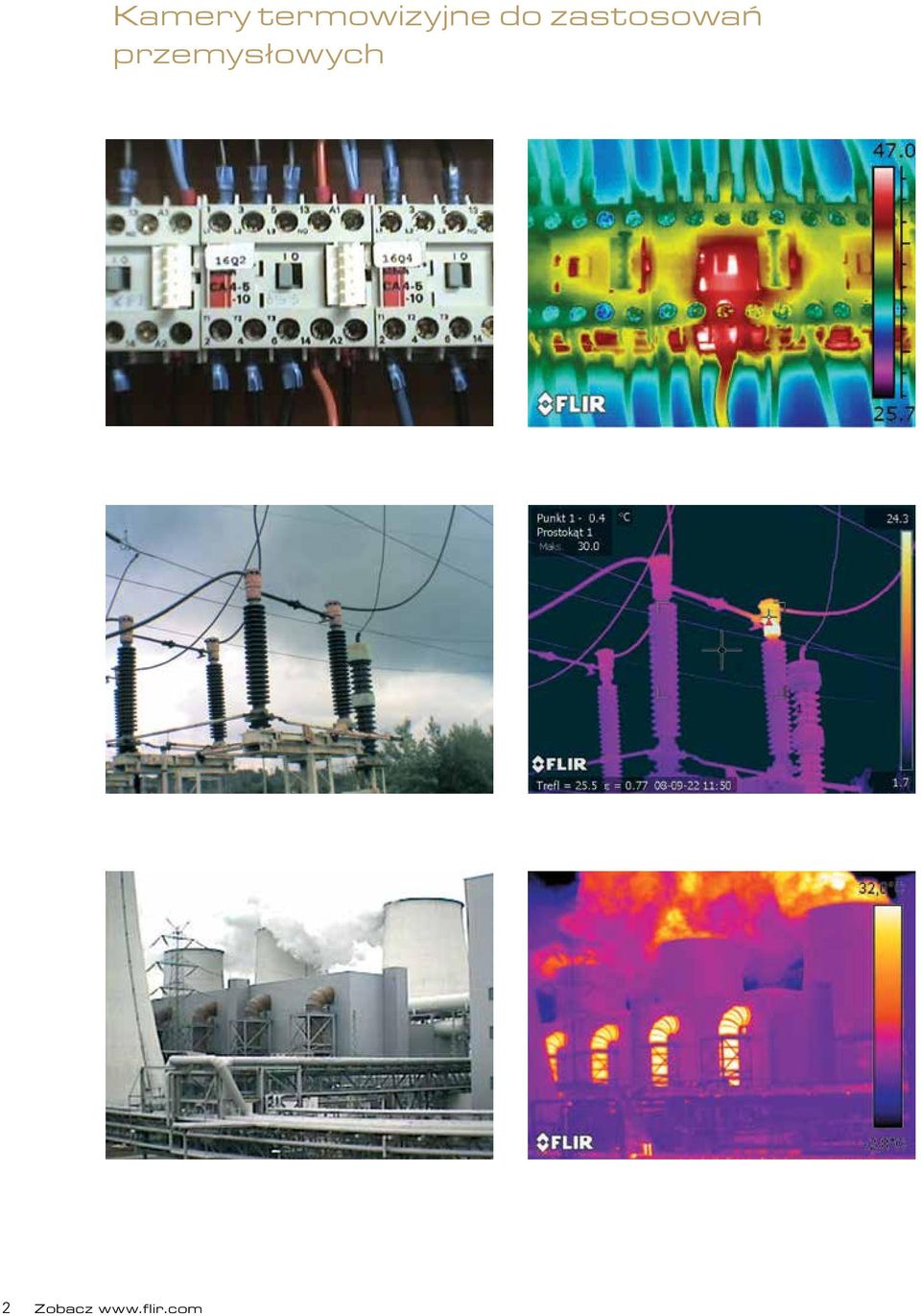

2 Kamery termowizyjne do zastosowań przemysłowych 2 Zobacz

3 FLIR systems: światowy lider w kamerach termowizyjnych FLIR Systems jest światowym liderem w projektowaniu, wytwarzaniu i sprzedaży kamer termowizyjnych do szerokich zastosowań w sektorach: komercyjnym, przemysłowym i bezpieczeństwa. W systemach termowizyjnych produkcji FLIR Systems wykorzystywana jest najnowocześniejsza technologia zobrazowania cieplnego, wykrywająca promieniowanie podczerwone, czyli ciepło. W oparciu o wykryte różnice temperatur kamery termowizyjne tworzą wyraźny obraz. Skomplikowane algorytmy umożliwiają odczytanie z tych obrazów poprawnych wartości temperatury. Sami projektujemy i wytwarzamy wszystkie najważniejsze podzespoły naszych produktów, włączywszy detektory, elektronikę i specjalne obiektywy. Nowe rynki i organizacja W ostatnich latach poważnie wzrosło zainteresowanie termowizją na wielu rynkach. Aby sprostać zwiększonemu zainteresowaniu, FLIR Systems znacznie rozszerzył swą organizację. Dziś, zatrudniamy ponad 3200 specjalistów od podczerwieni, którzy realizują roczny obrót wartości ponad 1 miliarda dolarów. Oznacza to, że FLIR Systems jest największym producentem komercyjnych kamer termowizyjnych na świecie. Możliwości wytwórcze FLIR Systems posiada obecnie sześć zakładów produkcyjnych: trzy w USA (w Portland, w Bostonie i w Santa Barbara, w stanie Kalifornia) jeden w Sztokholmie, w Szwecji, jeden w Estonii i jeden w Paryżu, we Francji. Termowizja: więcej, niż produkcja kamer W dziedzinie termowizji w podczerwieni nie ograniczamy się do wytwarzania kamer. FLIR Systems nie tylko oferuje najlepsze kamery, lecz zapewnia także najlepsze oprogramowanie, serwis i szkolenia, zaspokajające Twoje potrzeby w dziedzinie termografii. FLIR Systems, Sztokholm FLIR Systems, Portland FLIR Systems, Boston FLIR Systems, Santa Barbara 3

4 PODCZERWIEŃ: nie tylko to, co widać gołym okiem Podczerwień część widma elektromagnetycznego Nasze oczy są detektorami przeznaczonymi do odbioru światła widzialnego (czyli promieniowania widzialnego). Istnieją jednak inne rodzaje światła (promieniowania), których nie widzimy. Ludzkie oko umie dostrzec jedynie niewielką część widma elektromagnetycznego. Na jednym krańcu pasma pozostaje niewidzialne dla nas światło ultrafioletowe, zaś na drugim końcu, nasze oczy nie widzą światła podczerwonego. Promieniowanie podczerwone leży między widzialną a mikrofalową częścią widma elektromagnetycznego. Podstawowym źródłem promieniowania podczerwonego jest ciepło. Każde ciało mające temperaturę powyżej bezwzględnego zera (-273,15 stopni Celsjusza lub 0 stopni Kelvina) emituje promieniowanie w zakresie podczerwieni. Nawet ciała, które wydają się nam bardzo zimne, emitują promieniowanie cieplne. Nieustannie stykamy się z promieniowaniem podczerwonym. By je zarejestrować i zamienić na obraz widzialny potrzebna jest kamera termowizyjna. Taka kamera musi tworzyć wyraźne obrazy w podczerwieni, błyskawicznie mierzyć niewielkie różnice temperatur oraz przetwarzać te obrazy na standardowy format elektroniczny, tak by można było poddać je dalszej obróbce. Z promieniowaniem podczerwonym stykamy się nieustannie. Ciepło, jakie czujemy od słońca, ognia, czy od kaloryfera to wszystko podczerwień. Choć nasze oczy go nie widzą, nerwy skóry odczuwają je jako ciepło. Im cieplejszy obiekt, tym więcej promieniowania podczerwonego emituje. Promieniowanie gamma Promieniowanie rentgenowskie Światło widzialne Ultrafiolet Podczerwień Mikrofale Fale radiowe UHF VHF Światło widzialne Fale krótkie Podczerwień Fale długie mikrometrów Kamera termowizyjna Energia podczerwieni (A) pochodząca od obiektu jest skupiana przez elementy optyczne (B) na detektorze podczerwieni (C). Detektor przesyła informacje do elektroniki czujnika (D) w celu przetwarzania obrazu. Elektronika przekłada dane pochodzące z detektora na obraz (E), który można oglądać w wizjerze lub na standardowym monitorze wideo bądź ekranie LCD. Termografia podczerwieni to sztuka przekształcania obrazu termowizyjnego na obraz pomiarowy, pozwalający na odczyt wartości temperatury z obrazu. Aby to osiągnąć, w kamerze termowizyjnej stosowane są złożone algorytmy. E A B C D E 4 Zobacz

5 Dlaczego używać kamer termowizyjnych? Dlaczego powinieneś wybrać kamerę termowizyjną firmy FLIR? Istnieją inne technologie, umożliwiające bezkontaktowy pomiar temperatury. Na przykład termometry na podczerwień (pirometry). Termometry na podczerwień a kamery termowizyjne Termometry na podczerwień (pirometry) są niezawodne i bardzo przydatne do punktowego odczytu temperatury, lecz przy skanowaniu dużych obszarów lub obiektów łatwo jest pominąć kluczowe elementy, które mogą być bliskie uszkodzenia i wymagać naprawy. Kamera termowizyjna FLIR może jednocześnie skanować całe silniki, podzespoły lub panele. Nigdy nie pominie przegrzanych miejsc, choćby nawet najmniejszych. Używaj tysięcy termometrów na podczerwień na raz Termometrem na podczerwień możesz mierzyć temperaturę w jednym punkcie. Kamery na podczerwień FLIR mogą mierzyć temperaturę w całym obrazie. Kamera i3 ma rozdzielczość obrazu 60x60 pikseli. Oznacza to, że jej użycie odpowiada jednoczesnemu zastosowaniu 6400 pirometrów. Jeśli spojrzymy na najwyższy model naszej kamery - FLIR T640, - o rozdzielczości obrazu 640 x 480, czyli pikseli, jej praca odpowiada jednoczesnemu użyciu pirometrów. Pirometr mierzy temperaturę w jednym punkcie FLIR i3 - temperatura w 3600 punktach Szybsze i łatwiejsze wykrywanie problemów. Wysoka dokładność. Wykorzystując pirometr można bardzo łatwo przeoczyć nawet poważne problemy. Kamera termowizyjna FLIR tworzy pomiarowy obraz umożliwiając natychmiastową, pełną diagnostykę obiektu. Tak widzi pirometr Tak widzi kamera termowizyjna Tak widzi pirometr Tak widzi kamera termowizyjna Tak widzi pirometr Tak widzi kamera termowizyjna 5

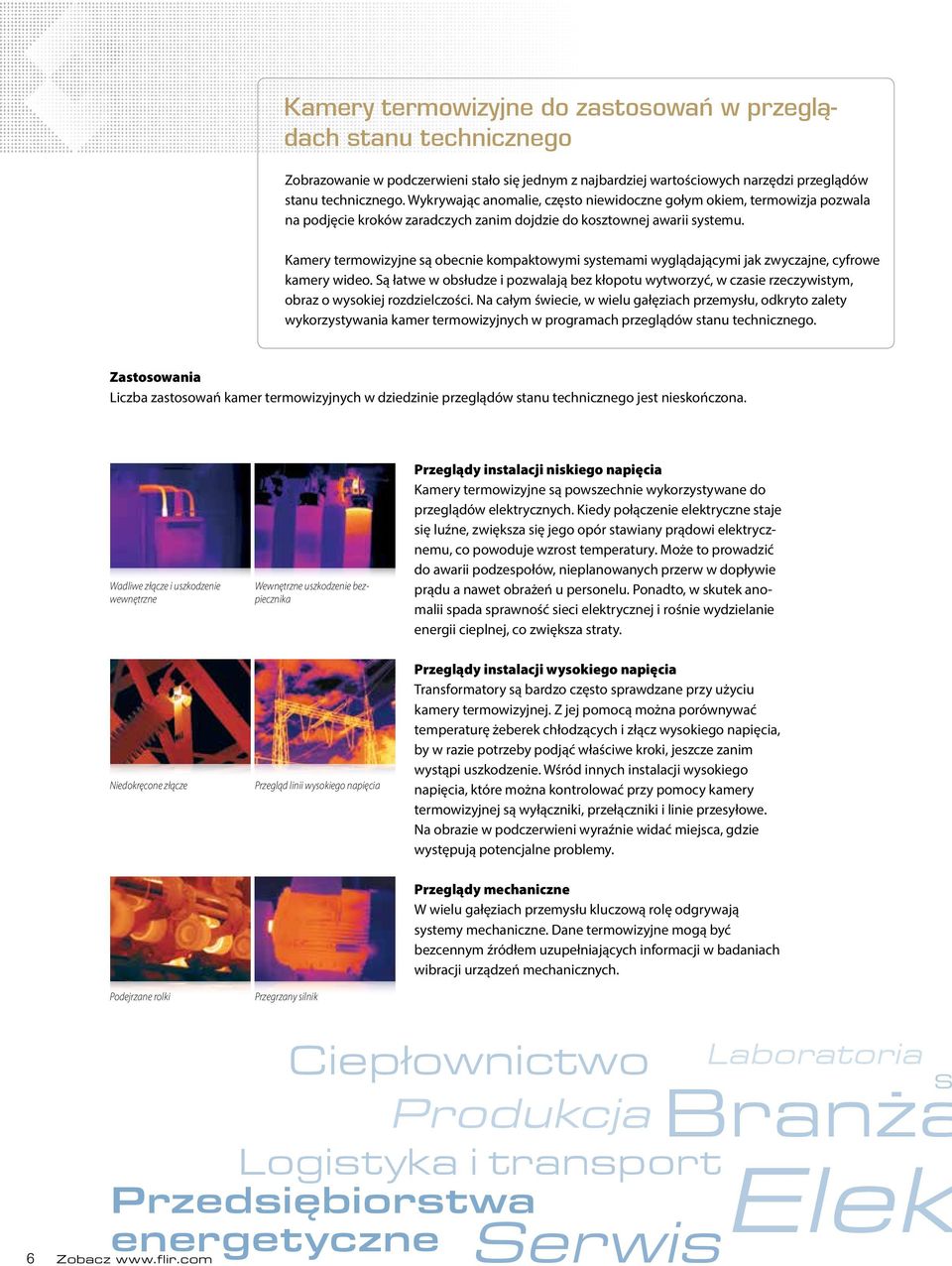

6 Kamery termowizyjne do zastosowań w przeglądach stanu technicznego Zobrazowanie w podczerwieni stało się jednym z najbardziej wartościowych narzędzi przeglądów stanu technicznego. Wykrywając anomalie, często niewidoczne gołym okiem, termowizja pozwala na podjęcie kroków zaradczych zanim dojdzie do kosztownej awarii systemu. Kamery termowizyjne są obecnie kompaktowymi systemami wyglądającymi jak zwyczajne, cyfrowe kamery wideo. Są łatwe w obsłudze i pozwalają bez kłopotu wytworzyć, w czasie rzeczywistym, obraz o wysokiej rozdzielczości. Na całym świecie, w wielu gałęziach przemysłu, odkryto zalety wykorzystywania kamer termowizyjnych w programach przeglądów stanu technicznego. Zastosowania Liczba zastosowań kamer termowizyjnych w dziedzinie przeglądów stanu technicznego jest nieskończona. Wadliwe złącze i uszkodzenie wewnętrzne Wewnętrzne uszkodzenie bezpiecznika Przeglądy instalacji niskiego napięcia Kamery termowizyjne są powszechnie wykorzystywane do przeglądów elektrycznych. Kiedy połączenie elektryczne staje się luźne, zwiększa się jego opór stawiany prądowi elektrycznemu, co powoduje wzrost temperatury. Może to prowadzić do awarii podzespołów, nieplanowanych przerw w dopływie prądu a nawet obrażeń u personelu. Ponadto, w skutek anomalii spada sprawność sieci elektrycznej i rośnie wydzielanie energii cieplnej, co zwiększa straty. Niedokręcone złącze Przegląd linii wysokiego napięcia Przeglądy instalacji wysokiego napięcia Transformatory są bardzo często sprawdzane przy użyciu kamery termowizyjnej. Z jej pomocą można porównywać temperaturę żeberek chłodzących i złącz wysokiego napięcia, by w razie potrzeby podjąć właściwe kroki, jeszcze zanim wystąpi uszkodzenie. Wśród innych instalacji wysokiego napięcia, które można kontrolować przy pomocy kamery termowizyjnej są wyłączniki, przełączniki i linie przesyłowe. Na obrazie w podczerwieni wyraźnie widać miejsca, gdzie występują potencjalne problemy. Podejrzane rolki Przegrzany silnik Przeglądy mechaniczne W wielu gałęziach przemysłu kluczową rolę odgrywają systemy mechaniczne. Dane termowizyjne mogą być bezcennym źródłem uzupełniających informacji w badaniach wibracji urządzeń mechanicznych. 6 Logistyka i transport Przedsiębiorstwa energetyczne Zobacz Ciepłownictwo Laboratoria Branża S Produkcja Serwis Elek

7 Kamery termowizyjne: Można ich używać jak normalne kamery cyfrowe Dają pełen obraz sytuacji Pozwalają na dokonywanie przeglądu pod obciążeniem Identyfikują i lokalizują problem Mierzą temperaturę Zapisują (archiwizują) informacje Dokładnie wskazują, co powinno być naprawione Znajdują problemy, zanim te problemy ujawnią się same Oszczędzają dużo pieniędzy i czasu Uszkodzona izolacja Oddzielacz skroplin Rurociągi Termowizja jest także świetnym narzędziem do wykrywania wad rurociągów i ich izolacji. Wymienniki ciepła są regularnie sprawdzane z pomocą podczerwieni by wykryć zatkane rury. Kamera termowizyjna może bardzo szybko stworzyć obraz całej instalacji. Nie ma potrzeby sprawdzania każdej z rur osobno. Izolacja ogniotrwała Kamery termowizyjne pomagają błyskawicznie i dokładnie zdiagnozować stan palenisk, izolacji ogniotrwałej, żeberek w skraplaczach itd. Defekt izolacji ogniotrwałej Uszkodzenie izolacji obrotowego pieca do klinkieru Szeroki wybór kamer termowizyjnych do przeglądów eksploatacyjnych. FLIR Systems oferuje szeroki wybór kamer termowizyjnych do zastosowań w przeglądach eksploatacyjnych. Niezależnie od tego, czy dopiero odkrywasz korzyści jakie płyną z używania kamer termowizyjnych, czy masz już doświadczenie w tej dziedzinie, FLIR systems oferuje Ci odpowiednie narzędzie. Poznaj całą rodzinę naszych produktów i przekonaj się, dlaczego FLIR Systems jest światowym liderem w kamerach termowizyjnych. tanowiska do analiz porównawczych samochodowa Branża mechaniczna i elektroniczna Konserwacja trycy 7

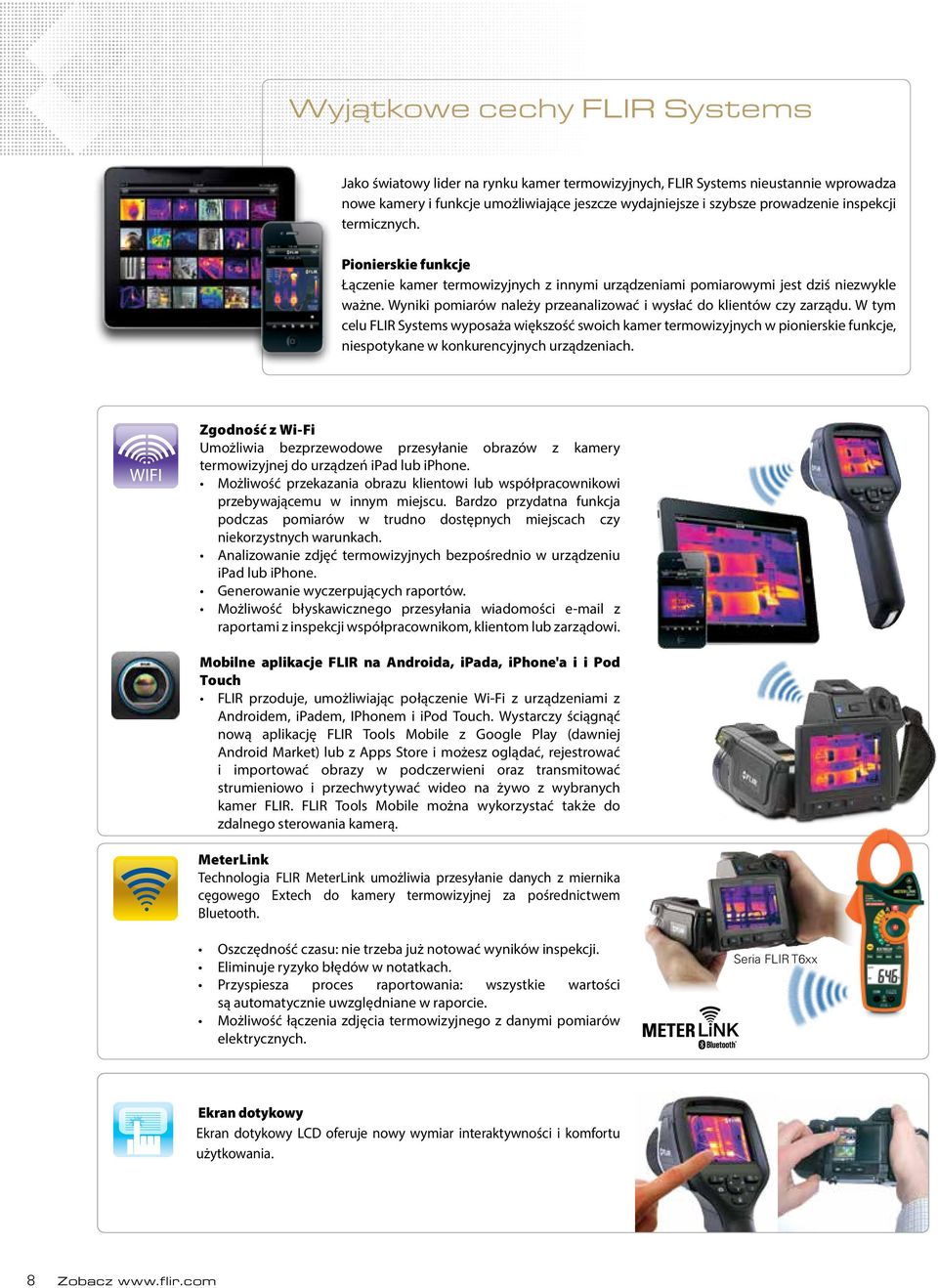

8 Wyjątkowe cechy FLIR Systems Jako światowy lider na rynku kamer termowizyjnych, FLIR Systems nieustannie wprowadza nowe kamery i funkcje umożliwiające jeszcze wydajniejsze i szybsze prowadzenie inspekcji termicznych. Pionierskie funkcje Łączenie kamer termowizyjnych z innymi urządzeniami pomiarowymi jest dziś niezwykle ważne. Wyniki pomiarów należy przeanalizować i wysłać do klientów czy zarządu. W tym celu FLIR Systems wyposaża większość swoich kamer termowizyjnych w pionierskie funkcje, niespotykane w konkurencyjnych urządzeniach. WIFI Zgodność z Wi-Fi Umożliwia bezprzewodowe przesyłanie obrazów z kamery termowizyjnej do urządzeń ipad lub iphone. Możliwość przekazania obrazu klientowi lub współpracownikowi przebywającemu w innym miejscu. Bardzo przydatna funkcja podczas pomiarów w trudno dostępnych miejscach czy niekorzystnych warunkach. Analizowanie zdjęć termowizyjnych bezpośrednio w urządzeniu ipad lub iphone. Generowanie wyczerpujących raportów. Możliwość błyskawicznego przesyłania wiadomości z raportami z inspekcji współpracownikom, klientom lub zarządowi. Mobilne aplikacje FLIR na Androida, ipada, iphone'a i i Pod Touch FLIR przoduje, umożliwiając połączenie Wi-Fi z urządzeniami z Androidem, ipadem, IPhonem i ipod Touch. Wystarczy ściągnąć nową aplikację FLIR Tools Mobile z Google Play (dawniej Android Market) lub z Apps Store i możesz oglądać, rejestrować i importować obrazy w podczerwieni oraz transmitować strumieniowo i przechwytywać wideo na żywo z wybranych kamer FLIR. FLIR Tools Mobile można wykorzystać także do zdalnego sterowania kamerą. MeterLink Technologia FLIR MeterLink umożliwia przesyłanie danych z miernika cęgowego Extech do kamery termowizyjnej za pośrednictwem Bluetooth. Oszczędność czasu: nie trzeba już notować wyników inspekcji. Eliminuje ryzyko błędów w notatkach. Przyspiesza proces raportowania: wszystkie wartości są automatycznie uwzględniane w raporcie. Możliwość łączenia zdjęcia termowizyjnego z danymi pomiarów elektrycznych. Seria FLIR T6xx Ekran dotykowy Ekran dotykowy LCD oferuje nowy wymiar interaktywności i komfortu użytkowania. 8 Zobacz

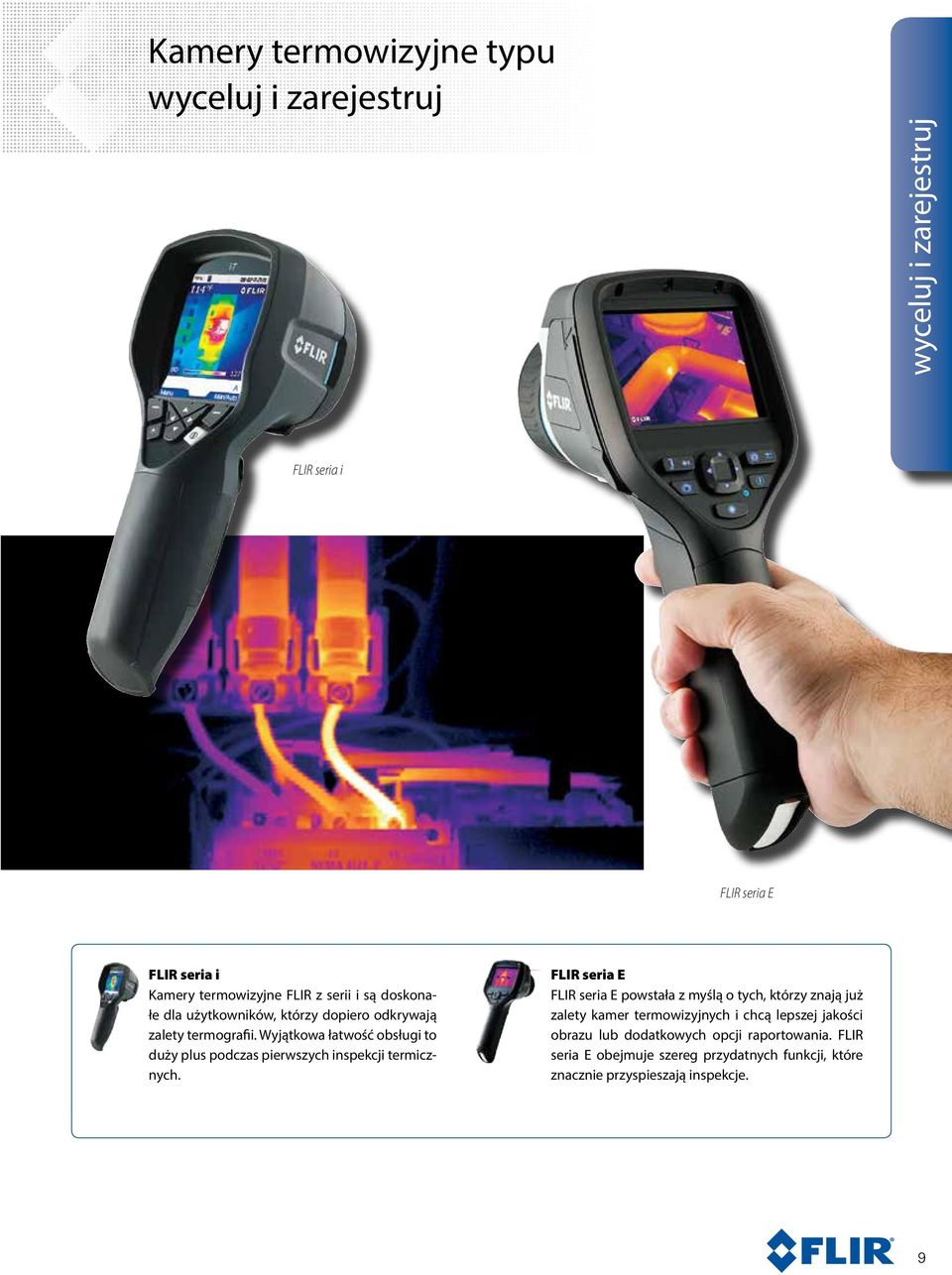

9 Kamery termowizyjne typu wyceluj i zarejestruj wyceluj i zarejestruj FLIR seria i FLIR seria E FLIR seria i Kamery termowizyjne FLIR z serii i są doskonałe dla użytkowników, którzy dopiero odkrywają zalety termografii. Wyjątkowa łatwość obsługi to duży plus podczas pierwszych inspekcji termicznych. FLIR seria E FLIR seria E powstała z myślą o tych, którzy znają już zalety kamer termowizyjnych i chcą lepszej jakości obrazu lub dodatkowych opcji raportowania. FLIR seria E obejmuje szereg przydatnych funkcji, które znacznie przyspieszają inspekcje. 9

10 FLIR seria i FLIR i3/i5/i7 to najmniejsze, najlżejsze i najtańsze kamery termowizyjne na rynku. Są bardzo łatwe w obsłudze i nie wymagają żadnego doświadczenia. Wystarczy tylko wycelować i nacisnąć przycisk, by zapamiętać obraz termowizyjny wysokiej jakości, zawierający niezbędne informacje temperaturowe. Wyjątkowa prostota obsługi Bardzo łatwo zrozumieć pracę i obsługę tej kamery przeznaczonej dla początkujących. Posługiwanie się nią jest całkowicie intuicyjne. Użytkownik otrzymuje pełną instrukcję. AUTO Całkowicie automatyczna Natychmiast wytwarza obrazy podczerwone w formacie JPEG zawierające wszystkie potrzebne dane temperaturowe. Obrazy te można zapisywać na nośnikach wewnętrznych i zewnętrznych, przesyłać i analizować. Stała ogniskowa Obiektyw o stałej ogniskowej kamery FLIR i3/i5/i7 sprawia, że zrobienie ujęcia jest fraszką. Mała i lekka FLIR i3/i5/i7 waży zaledwie 365 g i można nosić ją w kaburze na pasku. Wyjątkowa odporność Kamery FLIR z serii i są odporne na upadek z wysokości 2 metrów. Kamery są odporne na kurz oraz pryskającą wodę i mają stopień ochrony IP43. Zapis na kartach SD Obrazy zapisywane są na standardowej karcie minisd w pomiarowym formacie JPEG, który zawiera wszystkie informacje temperaturowe. Zdjęcia rejestrowane są z unikalnym identyfikatorem. Przez złącze USB dane można przesłać do komputera PC. SOFTWARE Dołączone oprogramowanie do tworzenia raportów i do analizy Do kamery dołączony jest program FLIR Tools. Kamera jest kompatybilna z bardziej zaawansowanym programem FLIR Reporter. Doskonała dokładność pomiarów Kamera mierzy temperaturę do +250 C i dostrzega różnice temperatur wynoszące zaledwie 0,10 C. (0,15 C dla FLIR i3). Funkcje pomiarowe Pomiar w punkcie, temp. min. i maks. w obszarze, izoterma powyżej/ poniżej (zależnie od modelu). 10 Zobacz * Funkcje zależą od modelu kamery. Szczegółowe informacje znajdują się w specyfikacji technicznej.

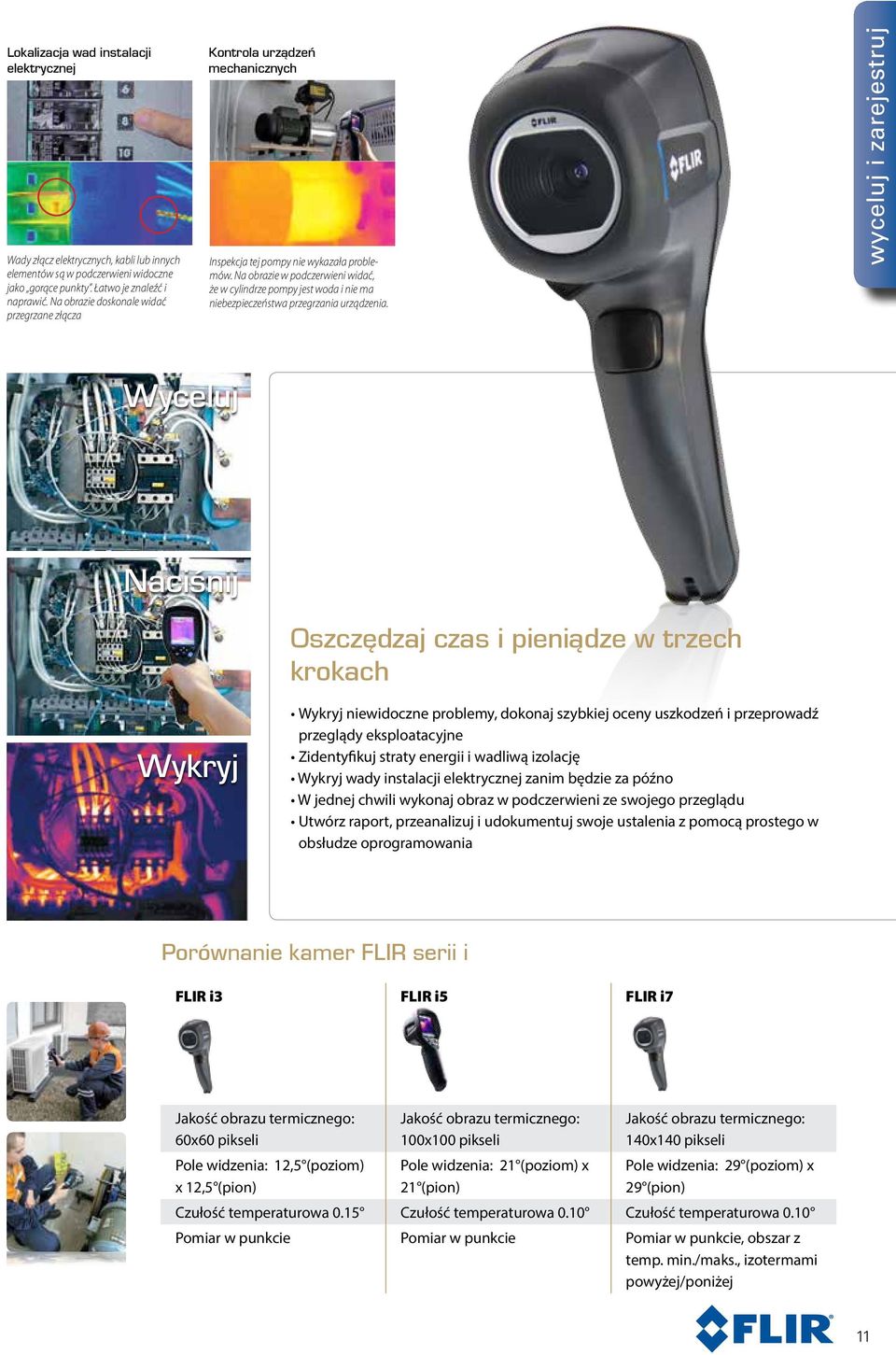

11 Lokalizacja wad instalacji elektrycznej Wady złącz elektrycznych, kabli lub innych elementów są w podczerwieni widoczne jako gorące punkty. Łatwo je znaleźć i naprawić. Na obrazie doskonale widać przegrzane złącza Kontrola urządzeń mechanicznych Inspekcja tej pompy nie wykazała problemów. Na obrazie w podczerwieni widać, że w cylindrze pompy jest woda i nie ma niebezpieczeństwa przegrzania urządzenia. wyceluj i zarejestruj Wyceluj Naciśnij Oszczędzaj czas i pieniądze w trzech krokach Wykryj Wykryj niewidoczne problemy, dokonaj szybkiej oceny uszkodzeń i przeprowadź przeglądy eksploatacyjne Zidentyfikuj straty energii i wadliwą izolację Wykryj wady instalacji elektrycznej zanim będzie za późno W jednej chwili wykonaj obraz w podczerwieni ze swojego przeglądu Utwórz raport, przeanalizuj i udokumentuj swoje ustalenia z pomocą prostego w obsłudze oprogramowania Porównanie kamer FLIR serii i FLIR i3 FLIR i5 FLIR i7 Jakość obrazu termicznego: 60x60 pikseli Pole widzenia: 12,5 (poziom) x 12,5 (pion) Jakość obrazu termicznego: 100x100 pikseli Pole widzenia: 21 (poziom) x 21 (pion) Jakość obrazu termicznego: 140x140 pikseli Pole widzenia: 29 (poziom) x 29 (pion) Czułość temperaturowa 0.15 Czułość temperaturowa 0.10 Czułość temperaturowa 0.10 Pomiar w punkcie Pomiar w punkcie Pomiar w punkcie, obszar z temp. min./maks., izotermami powyżej/poniżej 11

12 FLIR seria E Waga piórkowa- siła wagi ciężkiej Kamery FLIR serii E to małe i lekkie kamery termowizyjne przeznaczone dla użytkowników wymagających większej rozdzielczości i funkcjonalności, dla których duże znaczenie ma udokumentowanie przeglądu. Kamery te są idealne do prowadzenia przeglądów eksploatacyjnych i planowych przeglądów systemów elektrycznych i mechanicznych, zapewniając ich działanie z maksymalną wydajnością i bezpieczeństwem przy minimalnym zużyciu energii x Rozdzielczość do 320x240 pikseli Seria kamer E ma rozdzielczość obrazu od 160x120 do 320x240 pikseli, zależnie od modelu. Każdy dodatkowy piksel oznacza więcej cennych informacji o temperaturze umożliwiających wykrycie wad w badanym obiekcie. Niewielka i lekka Kamery FLIR serii E ważą zaledwie 825g i można bez trudu nosić je w kaburze na pasku. Wyjątkowo odporne Kamery FLIR serii E wytrzymują upadek z wysokości dwóch metrów. Spełniają one wymagania normy IP54. Wysokiej jakości kamera światła widzialnego Kamera światła widzialnego 3.1 Mpiksela przyśpiesza i ułatwia prowadzenie przeglądów. THERMAFUSION VISUAL IR ABC Thermal Fusion łączy obrazy widzialne i w podczerwieni w celu ułatwienia analizy. Natychmiastowe raporty Natychmiastowe tworzenie raportów w kamerze. łatwe kopiowanie na USB (FLIR E60). Notatki tekstowe i głosowe Komentarze tekstowe można wprowadzać z wcześniej przygotowanej listy lub z wykorzystaniem ekranu dotykowego. W celu wprowadzania notatek głosowych można podłączyć zestaw słuchawkowy. Opcjonalne obiektywy Dostępne są zarówno obiektywy szerokokątne jak i teleobiektywy umożliwiające zaadaptowanie kamer serii E do każdej sytuacji. Galeria miniatur łatwo dostępna galeria miniatur pomaga szybko przejrzeć i znaleźć szukane obrazy w podczerwieni.. * Funkcje zależą od modelu kamery. Szczegółowe informacje znajdują się w specyfikacji technicznej. Dokładność ± 2% Duża dokładność pomiaru na poziomie ±2% lub ±2 C. Monitor LCD Duży dotykowy monitor LCD 3,5. Wbudowane lampy LED Kamery FLIR E40/E50/E60 mają wbudowane lampy LED umożliwiające uzyskanie obrazów widzialnych dobrej jakości niezależnie od warunków oświetleniowych w miejscu przeglądu. Akumulator o długim czasie pracy Wymienne akumulatory o 4-godzinnym czasie pracy pozwolą Ci dotrzymać napiętych harmonogramów. Wskaźnik laserowy Dogodnie umieszczone klawisze uruchamiają wskaźnik laserowy pomagający powiązać ciepłe lub chłodne miejsca w obrazie z rzeczywistymi obiektami. Obraz w obrazie (PiP) Z wykorzystaniem tej funkcji można z łatwością zlokalizować istotne miejsca. Duży, dotykowy ekran 3,5. Duże, podświetlane klawisze które łatwo przyciskać nawet w rękawiczkach. 12 Zobacz

13 wyceluj i zarejestruj Podłącz smartfona lub tablet przez Wi-Fi, używając mobilnych aplikacji FLIR Tools (Apple ios oraz Android) w celu przetwarzania rejestracji i dzielenia się wynikami oraz w celu zdalnego sterwania. Kamery FLIR E30 / E40 / E50 / E60 są wyposażone w kamerę cyfrową, lampę LED i wskaźnik laserowy C 75.0 C 40.0 C Silnik: Problem z łożyskiem. Silnik: Problem z uzwojeniami. Uszkodzona izolacja Bob Berry 35.0 C 62.0 C Przegląd transformatora z użyciem funkcji Picture-in-picture. Przegląd silnika elektrycznego z użyciem FLIR serii E. Szybkie i łatwe sprawdzenie instalacji klimatyzacyjnej. Porównanie kamer FLIR serii E FLIR E30 FLIR E40 FLIR E50 FLIR E60 Jakość obrazu w podczerwieni: 160x120 pikseli Jakość obrazu w podczerwieni: 160x120 pikseli Jakość obrazu w podczerwieni: 240x180 pikseli Jakość obrazu w podczerwieni: 320x240 pikseli Czułość temperaturowa: <0,1 C Czułość temperaturowa: <0,07 C Czułość temperaturowa: <0,05 C Czułość temperaturowa: <0,05 C Zakres temp. od: -20 do +350 C Zakres temp. od: -20 do +650 C Zakres temp. od: -20 do +650 C Zakres temp. od: -20 do +650 C Punkt pomiarowy: 1 Punkt pomiarowy: 3 Punkt pomiarowy: 3 Punkt pomiarowy: 3 1 prostokąt z temp. min./maks./śr. 3 prostokąty z temp. min./maks./śr. 3 prostokąty z temp. min./maks./śr. 3 prostokąty (min./maks./śred.) Pomiar różnicy temperatur Pomiar różnicy temperatur Pomiar różnicy temperatur Wbudowana kamera 2 Mpiks. Wbudowana kamera 3,1 Mpiks. Wbudowana kamera 3,1 Mpiks. Wbudowana kamera 3,1 Mpiks. Notatki głosowe/tekstowe Notatki głosowe/tekstowe Notatki głosowe/tekstowe MeterLink MeterLink MeterLink Bluetooth / Wi-Fi Bluetooth / Wi-Fi Bluetooth / Wi-Fi Płynny e-zoom 1-2x Płynny e-zoom 1-4x Płynny e-zoom 1-4x PiP termiczny w obrazie widzialnym Skalowalny PiP termiczny w obrazie widzialnym Skalowalny PiP termiczny w obrazie widzialnym Thermal Fusion Thermal Fusion Błyskawiczny raport 13

14 Cena Pełna oferta produktów FLIR i-series FLIR E-Series FLIR T-Series FLIR T600-Series FLIR P-Series Możliwości Doskonale rozumiemy, że różni użytkownicy mają różne potrzeby. Właśnie dlatego opracowaliśmy kompleksową ofertę kamer termowizyjnych. Bardziej zaawansowane modele oferują więcej funkcji i umożliwiają szybsze oraz wydajniejsze wykonywanie prac. Są doskonałym narzędziem pracy dla eksperta i profesjonalnego użytkownika. Modele dla ekspertów i profesjonalistów: lepsza jakość obrazu Tak jak w przypadku fotografii, większa liczba pikseli przekłada się na wyższą jakość zdjęć. Ale to jeszcze nie wszystko. Kamera termowizyjna o rozdzielczości 640 x 480 pikseli oferuje punktów pomiaru temperatury w jednym zdjęciu. To cztery razy więcej niż kamera o rozdzielczości 320 x 240 pikseli i punktach pomiaru temperatury. Oznacza to, że ten sam obiekt oglądany z tej samej odległości zostanie objęty większą liczbą pikseli, co przełoży się na większą precyzję pomiaru Zdjęcie gorącego punktu w stacji elektroenergetycznej zrobione z odległości ok. 20 m. Zdjęcie zrobione z rozdzielczością 120 x 120 pikseli i czułością termiczną <100 mk. Zdjęcie zrobione z rozdzielczością 320 x 240 pikseli i czułością termiczną 50 mk. Większa liczba pikseli umożliwia bardziej precyzyjny odczyt temperatury gorącego punktu. Zdjęcie zrobione z rozdzielczością 640 x 480 pikseli i czułością termiczną <45 mk. Gorący punkt jest teraz wyraźnie widoczny, a większa liczba pikseli umożliwia jeszcze bardziej precyzyjny odczyt temperatury gorącego punktu. Teraz nie ma już wątpliwości, że na linii zasilania pojawiła się anomalia. Ergonomia Eksperci i profesjonaliści muszą obsługiwać kamery nawet przez kilka godzin dziennie, dlatego potrzebują wyjątkowo ergonomicznych urządzeń. Niezależnie od tego, gdzie znajduje się miejsce inspekcji, obsługa kamery musi być łatwa i wygodna. Pozwoli to zwiększyć nie tylko możliwości analizowania w terenie, ale również produktywność. 14 Zobacz

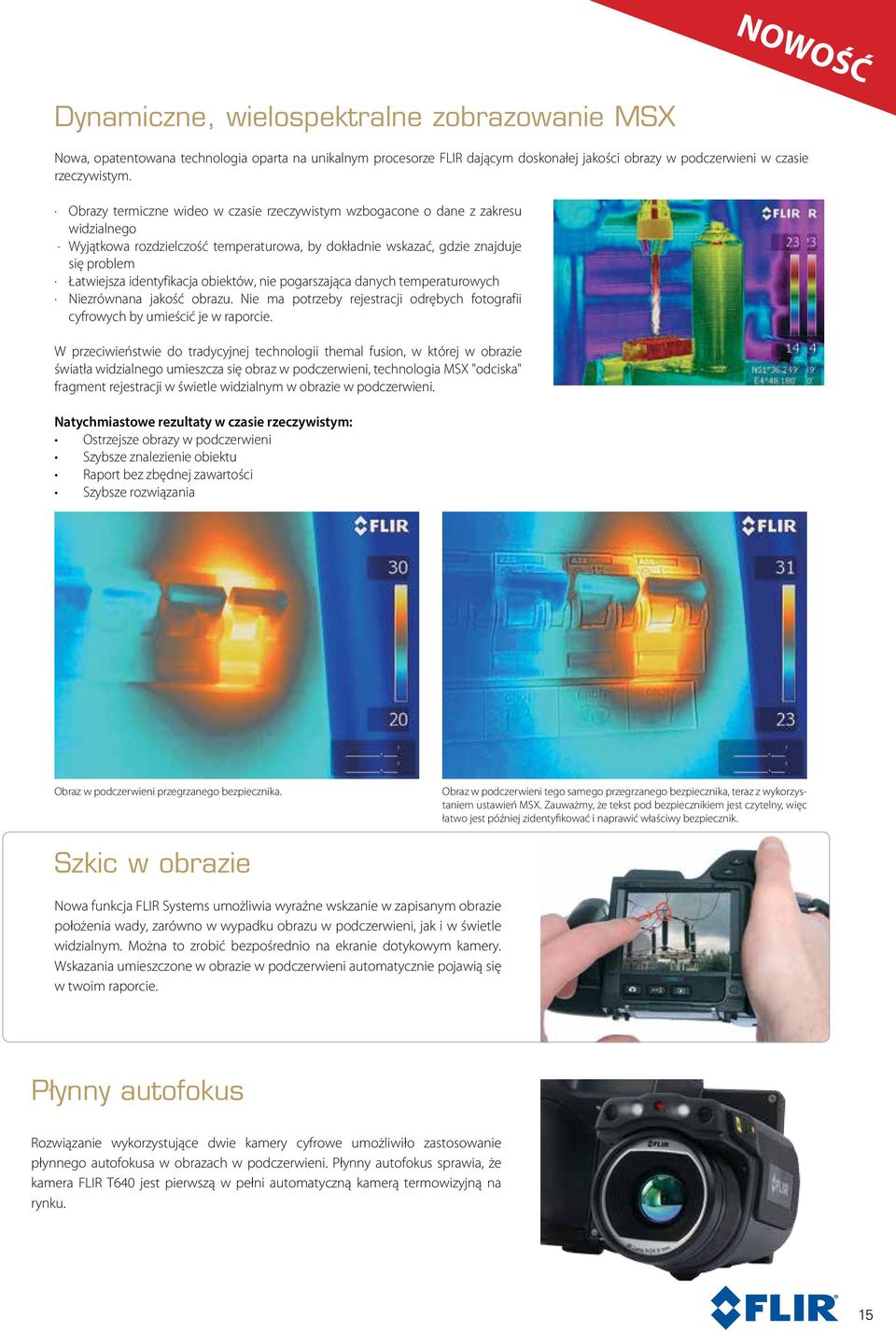

15 NOWOŚĆ Dynamiczne, wielospektralne zobrazowanie MSX Nowa, opatentowana technologia oparta na unikalnym procesorze FLIR dającym doskonałej jakości obrazy w podczerwieni w czasie rzeczywistym. Obrazy termiczne wideo w czasie rzeczywistym wzbogacone o dane z zakresu widzialnego Wyjątkowa rozdzielczość temperaturowa, by dokładnie wskazać, gdzie znajduje się problem Łatwiejsza identyfikacja obiektów, nie pogarszająca danych temperaturowych Niezrównana jakość obrazu. Nie ma potrzeby rejestracji odrębych fotografii cyfrowych by umieścić je w raporcie. W przeciwieństwie do tradycyjnej technologii themal fusion, w której w obrazie światła widzialnego umieszcza się obraz w podczerwieni, technologia MSX "odciska" fragment rejestracji w świetle widzialnym w obrazie w podczerwieni. Natychmiastowe rezultaty w czasie rzeczywistym: Ostrzejsze obrazy w podczerwieni Szybsze znalezienie obiektu Raport bez zbędnej zawartości Szybsze rozwiązania Obraz w podczerwieni przegrzanego bezpiecznika. Obraz w podczerwieni tego samego przegrzanego bezpiecznika, teraz z wykorzystaniem ustawień MSX. Zauważmy, że tekst pod bezpiecznikiem jest czytelny, więc łatwo jest później zidentyfikować i naprawić właściwy bezpiecznik. Szkic w obrazie Nowa funkcja FLIR Systems umożliwia wyraźne wskzanie w zapisanym obrazie położenia wady, zarówno w wypadku obrazu w podczerwieni, jak i w świetle widzialnym. Można to zrobić bezpośrednio na ekranie dotykowym kamery. Wskazania umieszczone w obrazie w podczerwieni automatycznie pojawią się w twoim raporcie. Płynny autofokus Rozwiązanie wykorzystujące dwie kamery cyfrowe umożliwiło zastosowanie płynnego autofokusa w obrazach w podczerwieni. Płynny autofokus sprawia, że kamera FLIR T640 jest pierwszą w pełni automatyczną kamerą termowizyjną na rynku. 15

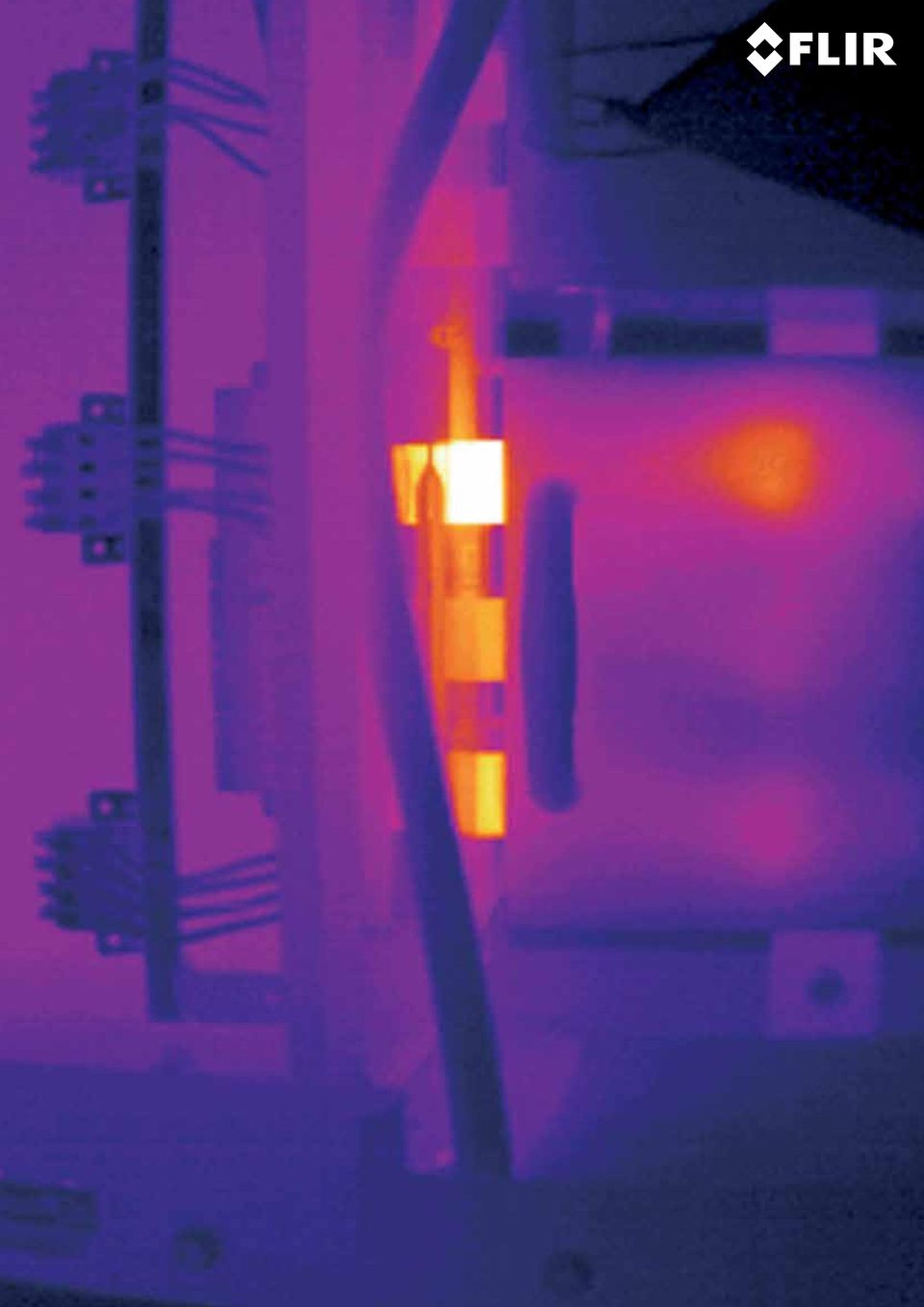

16 16 Zobacz

17 Kamery termowizyjne FLIR dla ekspertów i użytkowników profesjonalnych ekspert i profesjonalista FLIR seria T400 FLIR seria T600 FLIR seria P FLIR T250 i T335 Kamery FLIR T250 i T335 podnoszą poprzeczkę w dziedzinie ergonomii. Dzięki wychyłowemu obiektywowi zawsze możesz trzymać kamerę w najwygodniejszej pozycji. FLIR Seria T400 Seria kamer FLIR T400 zapewnia dobre parametry za przystępną cenę. Doskonała ergonomia i łatwa komunikacja czynią z kamer serii T400 urządzenie prawdziwie przyjazne użytkownikowi, od początkującego, do doświadczonego operatora. FLIR seria T600 FLIR seria T600 to połączenie wyjątkowej ergonomii serii T z najlepszą możliwą jakością obrazu. Wyjątkowo ostre zdjęcia termowizyjne w rozdzielczości 640 x 480 pikseli pozwalają na wykrywanie najdrobniejszych anomalii. FLIR seria P Tak jak w przypadku FLIR serii T600, FLIR seria P to doskonały wybór dla użytkowników profesjonalnych. Zgodnie z życzeniami naszych profesjonalnych klientów, nadaliśmy kamerze bardziej tradycyjny kształt. Oprócz rozdzielczości 640 x 480 pikseli, kamery z tej serii oferują takie funkcje, jak cyfrowe wzbogacanie szczegółów czy GPS - rozwiązania te są niezwykle przydatne w niektórych branżach. 17

18 FLIR seria T Wybór zawodowego operatora termowizji Look&Feel Interchangable lenses Rodzina kamer termowizyjnych FLIR serii T ustanowiła nowe standardy ergonomii, niskiej masy i łatwości obsługi. Kluczowe znaczenie ma użyteczność. Nasi inżynierowie, wykorzystując opinie użytkowników dotyczące wygody i prostoty obsługi, stworzyli szereg innowacyjnych rozwiązań. Co więcej, seria FLIR T została opracowana specjalnie do zastosowań w środowisku przemysłowym x 4 HIGH hours 4 hours SENSITIVITY ABC Touch screen Rozdzielczość przestrzenna do 320x240 pikseli Seria kamer T ma rozdzielczość od 240x180 do 320x240 pikseli, zależnie od modelu. Czułość kamery Czułość termiczna kamer FLIR serii T wynosi od 80 mk do <50 mk zależnie od modelu. text, voice, sketch annotations 4 hours battery life Wysokiej jakości kamera światła widzialnego Wszystkie modele kamer FLIR serii T mają wbudowaną kamerę measurement modes światła widzialnego 3.1 Mpiksela. Funkcja ta przyśpiesza i ułatwia prowadzenie przeglądów. 3,5 Szkice Ekranu dotykowego można używać jak ołówka i papieru, by dodawać szkicowane notatki. Przesył pomiarowych sekwencji termowizyjnych (IR) 16 bitowe sekwencje pomiarowe sygnału termowizyjnego (IR) mogą być przesłane złączem USB do komputera PC i analizowane w programach FLIR R&D Ekran dotykowy Ekran dotykowy 3,5 wraz z rysikiem podnosi interaktywność i wygodę użytkownika na nowy poziom. 350 C 120 C 0 C -20 C MPEG-4 Zakres pomiarowy Zależnie measurement range od modelu kamera serii T może mierzyć temperaturę między -20 C a +650 C. Wymienne obiektywy na podczerwień Kamery serii T mają standardowy obiektyw 25 oraz opcjonalne obiektywy 6, 15, 45 i 90. Elastyczne interfejsy Seria T jest wyposażona w standardowe wyjścia wideo i USB oraz w wymienną kartę SD. Wideo MPEG-4 Tworzenie plików wideo MPEG-4 w świetle widzialnym i nieradiometrycznych plików wideo w podczerwieni. Tryby pomiarowe Punkty pomiarowe, obszary z automatycznym wskazywaniem ciepłych/zimnych miejsc, izotermy, obliczanie ΔT (w zależności od modelu). Kopiowanie na USB Obrazy i wyniki pomiarów można kopiować bezpośrednio z kamery termowizyjnej na pamięć USB. Natychmiastowe raporty Natychmiastowe tworzenie raportów w kamerze. Łatwe kopiowanie na USB. * Funkcje zależą od modelu kamery. Szczegółowe informacje znajdują się w specyfikacji technicznej. Alarmy temperaturowe, dźwiękowe i wizualne Ułatwiają i przyśpieszają wykonywanie przeglądów. ABC Obraz w obrazie (PiP) Nakłada obraz w podczerwieni na obraz widzialny. Zależnie od modelu PiP może być skalowalny, ruchomy i umożliwiać zmiany rozmiarów. Notatki tekstowe i głosowe Komentarze tekstowe można wprowadzać z wcześniej przygotowanej listy lub z wykorzystaniem ekranu dotykowego. W celu wprowadzania notatek głosowych można podłączyć zestaw słuchawkowy. WIFI Podłącz smartfona lub tablet przez Wi-Fi, używając mobilnych aplikacji FLIR Tools (Apple ios oraz Android) w celu przetwarzania rejestracji i dzielenia się wynikami oraz w celu zdalnego sterwania. 18 Zobacz

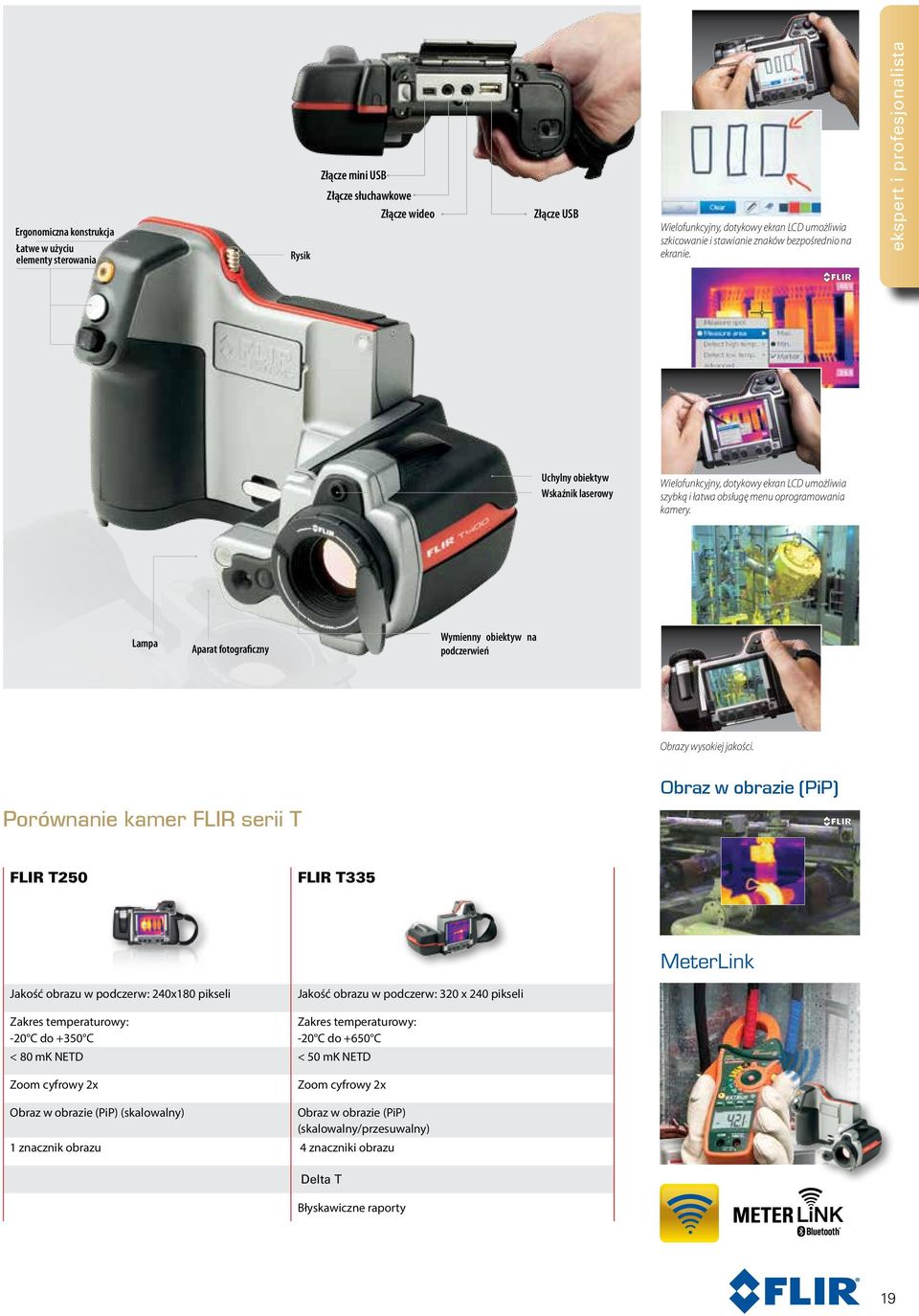

19 Ergonomiczna konstrukcja Łatwe w użyciu elementy sterowania Rysik Złącze mini USB Złącze słuchawkowe Złącze wideo Złącze USB Wielofunkcyjny, dotykowy ekran LCD umożliwia szkicowanie i stawianie znaków bezpośrednio na ekranie. ekspert i profesjonalista Uchylny obiektyw Wskaźnik laserowy Wielofunkcyjny, dotykowy ekran LCD umożliwia szybką i łatwa obsługę menu oprogramowania kamery. Lampa Aparat fotograficzny Wymienny obiektyw na podczerwień Obrazy wysokiej jakości. Porównanie kamer FLIR serii T Obraz w obrazie (PiP) FLIR T250 FLIR T335 MeterLink Jakość obrazu w podczerw: 240x180 pikseli Jakość obrazu w podczerw: 320 x 240 pikseli Zakres temperaturowy: -20 C do +350 C Zakres temperaturowy: -20 C do +650 C < 80 mk NETD < 50 mk NETD Zoom cyfrowy 2x Zoom cyfrowy 2x Obraz w obrazie (PiP) (skalowalny) Obraz w obrazie (PiP) (skalowalny/przesuwalny) 1 znacznik obrazu 4 znaczniki obrazu Delta T Błyskawiczne raporty 19

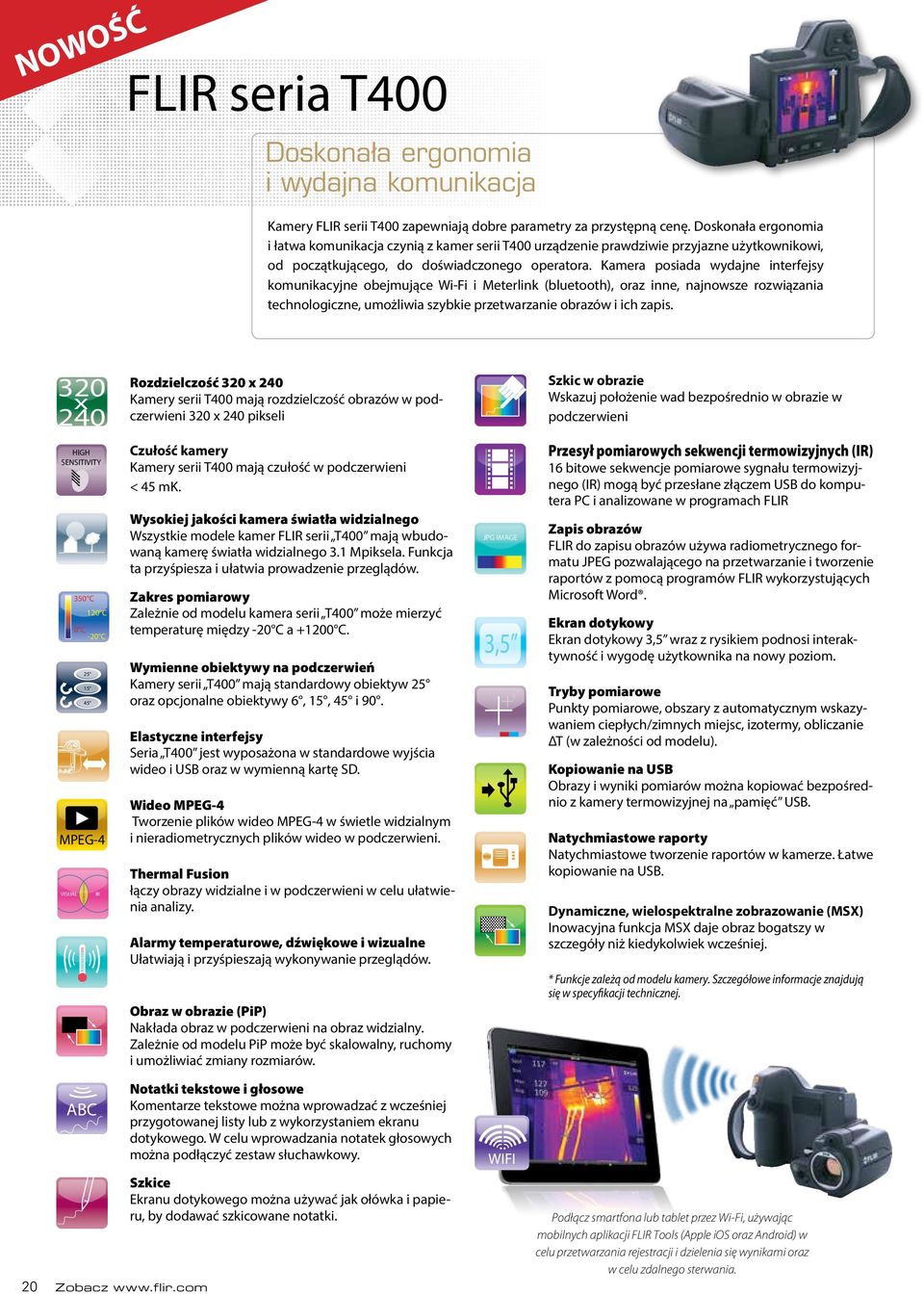

20 NOWOŚĆ FLIR seria T400 Doskonała ergonomia i wydajna komunikacja Look&Feel Interchangable lenses Kamery FLIR serii T400 zapewniają dobre parametry za przystępną cenę. Doskonała ergonomia i łatwa komunikacja czynią z kamer serii T400 urządzenie prawdziwie przyjazne użytkownikowi, od początkującego, do doświadczonego operatora. Kamera posiada wydajne interfejsy komunikacyjne obejmujące Wi-Fi i Meterlink (bluetooth), oraz inne, najnowsze rozwiązania technologiczne, umożliwia szybkie przetwarzanie obrazów i ich zapis. Touch screen Rozdzielczość 320 x 240 x Kamery serii T400 mają rozdzielczość obrazów w podczerwieni 320 x 240 pikseli 4 hours 4 hours HIGH SENSITIVITY ABC 350 C 120 C 0 C -20 C MPEG-4 VISUAL THERMAFUSION ABC IR Czułość kamery Kamery serii T400 mają czułość w podczerwieni text, voice, sketch annotations < 45 mk. Wysokiej jakości kamera światła widzialnego Wszystkie modele kamer FLIR serii T400 mają wbudowaną kamerę światła widzialnego 3.1 Mpiksela. Funkcja measurement modes ta przyśpiesza i ułatwia prowadzenie przeglądów. Zobacz 4 hours battery life Zakres pomiarowy Zależnie measurement range od modelu kamera serii T400 może mierzyć temperaturę między -20 C a C. Wymienne obiektywy na podczerwień Kamery serii T400 mają standardowy obiektyw 25 oraz opcjonalne obiektywy 6, 15, 45 i 90. Elastyczne interfejsy Seria T400 jest wyposażona w standardowe wyjścia wideo i USB oraz w wymienną kartę SD. Wideo MPEG-4 Tworzenie plików wideo MPEG-4 w świetle widzialnym i nieradiometrycznych plików wideo w podczerwieni. Thermal Fusion łączy obrazy widzialne i w podczerwieni w celu ułatwienia analizy. Alarmy temperaturowe, dźwiękowe i wizualne Ułatwiają i przyśpieszają wykonywanie przeglądów. Obraz w obrazie (PiP) Nakłada obraz w podczerwieni na obraz widzialny. Zależnie od modelu PiP może być skalowalny, ruchomy i umożliwiać zmiany rozmiarów. Notatki tekstowe i głosowe Komentarze tekstowe można wprowadzać z wcześniej przygotowanej listy lub z wykorzystaniem ekranu dotykowego. W celu wprowadzania notatek głosowych można podłączyć zestaw słuchawkowy. Szkice Ekranu dotykowego można używać jak ołówka i papieru, by dodawać szkicowane notatki. JPG IMAGE 3,5 WIFI Szkic w obrazie Wskazuj położenie wad bezpośrednio w obrazie w podczerwieni Przesył pomiarowych sekwencji termowizyjnych (IR) 16 bitowe sekwencje pomiarowe sygnału termowizyjnego (IR) mogą być przesłane złączem USB do komputera PC i analizowane w programach FLIR Zapis obrazów FLIR do zapisu obrazów używa radiometrycznego formatu JPEG pozwalającego na przetwarzanie i tworzenie raportów z pomocą programów FLIR wykorzystujących Microsoft Word. Ekran dotykowy Ekran dotykowy 3,5 wraz z rysikiem podnosi interaktywność i wygodę użytkownika na nowy poziom. Tryby pomiarowe Punkty pomiarowe, obszary z automatycznym wskazywaniem ciepłych/zimnych miejsc, izotermy, obliczanie ΔT (w zależności od modelu). Kopiowanie na USB Obrazy i wyniki pomiarów można kopiować bezpośrednio z kamery termowizyjnej na pamięć USB. Natychmiastowe raporty Natychmiastowe tworzenie raportów w kamerze. Łatwe kopiowanie na USB. Dynamiczne, wielospektralne zobrazowanie (MSX) Inowacyjna funkcja MSX daje obraz bogatszy w szczegóły niż kiedykolwiek wcześniej. * Funkcje zależą od modelu kamery. Szczegółowe informacje znajdują się w specyfikacji technicznej. Podłącz smartfona lub tablet przez Wi-Fi, używając mobilnych aplikacji FLIR Tools (Apple ios oraz Android) w celu przetwarzania rejestracji i dzielenia się wynikami oraz w celu zdalnego sterwania.

21 Thermal Fusion Obraz widzialny NOWOŚĆ Obraz w podczerwieni Złącze mini USB Złącze wideo Fuzja obrazów przegrzanego wyłącznika SD-card Złącze USB Dynamiczne, wielospektralne zobrazowanie (MSX) ekspert i profesjonalista Ergonomiczna konstrukcja Dzięki MSX w obrazie widać więcej szczegółów. Łatwe w użyciu elementy sterowania Szkicowanie na obrazie Uchylny obiektyw Wskaźnik laserowy Wielofunkcyjny, dotykowy ekran LCD umożliwia szybką i łatwa obsługę menu oprogramowania kamery. Obraz w obrazie (PiP) Lampa Aparat fotograficzny Wymienny obiektyw na podczerwień Porównanie kamer FLIR serii T400 FLIR T420 FLIR T440 MeterLink Zakres temperaturowy: -20 C do +650 C Zoom cyfrowy 4x Zakres temperaturowy: -20 C do C Zoom cyfrowy 8x MSX Szkic w obrazie widzialnym i w podczerwieni Linia profilu w obrazie na żywo Wstępne ustawienia pomiarowe 21

22 Nowe funkcje FLIR seria T600 Nowoczesne kamery termowizyjne łączące wspaniałą ergonomię i elastyczność pracy z wysokiej jakości parametrami zobrazowania. Kamery FLIR serii T600 oferują doskonałej jakości obrazy o rozdzielczości 640x480 pikseli, dzięki czemu najmniejsze szczegóły są łatwe do rozpoznania. Seria T-600 jest bardzo elastyczna i dzięki zaawansowanemu systemowi komunikacji świetnie dostosowana do praktycznie każdego rodzaju pomiaru x HIGH SENSITIVITY MPEG-4 VISUAL THERMAFUSION IR Rozdzielczość przestrzenna do 640x480 pikseli Detektor o wysokiej rozdzielczości 640x480 zapewnia większą dokładność i obraz z większą ilością szczegółów, oraz obserwację z większej odległości. Wysoka czułość Kamera T640 umożliwia obserwację różnic temperatury wynoszących zaledwie 0,035 C. Wychyłowy moduł kamery podczerwonej Uchylny moduł optyczny kamery podczerwonej zapewnia większą elastyczność. Sprawia, że operator w czasie przeglądów pracuje wygodniej i szybciej. Duży ekran LCD 4,3 Ekran LCD o wysokiej rozdzielczości wyświetla ostre i czytelne obrazy także w czasie pracy na otwartej przestrzeni. Wizjer (FLIR T640) Wizjer wysokiej rozdzielczości sprawdza się doskonale w czasie pracy na otwartej przestrzeni, kiedy nie jest używany ekran LCD. Kamera światła widzialnego wysokiej jakości Wbudowana kamera światła widzialnego 5 Mpikseli daje ostry obraz w każdych warunkach Wskaźnik laserowy Położenie plamki lasera jest widoczne na obrazie w podczerwieni. Pomaga to powiązać gorące lub chłodne miejsca na obrazie w podczerwieni z rzeczywistym obiektem. Elastyczne interfejsy łatwy dostęp do cyfrowego interfejsu wideo, USB do podłączania urządzeń zewnętrznych, USB2 do komunikacji z komputerem oraz bezpośrednie złącze do ładowania akumulatora wewnątrz kamery. Przesył pomiarowych sekwencji termowizyjnych (IR) 16 bitowe sekwencje pomiarowe sygnału termowizyjnego (IR) mogą być przesłane złączem USB do komputera PC i analizowane w programach FLIR. Wideo MPEG-4 Możliwość tworzenia, w formacie MPEG4 zapisów wideo w świetle widzialnym oraz nieradiometrycznych zapisów w podczerwieni. FLIR Thermal Fusion łączenie obrazów widzialnych i w podczerwieni rozszerza możliwości analizy. Z Z PiP obraz w obrazie Wstawia obraz w podczerwieni w obraz widzialny. Wstawkę można przesuwać i skalować. Ekran dotykowy Ekran dotykowy podnosi interaktywność i wygodę użytkownika na nowy poziom. W połączeniu z dużymi, podświetlanymi klawiszami oraz joystickiem, kamera T640/T620/T600 jest bardzo prosta w obsłudze. Szkice Dodaj szkic badanego obiektu do obrazu w podczerwieni. Po prostu narysuj go na ekranie dotykowym. Notatki tekstowe i głosowe Komentarze tekstowe można wybierać z uprzednio przygotowanej listy. W celu rejestracji notatek głosowych można podłączyć zestaw słuchawkowy Bluetooth. Piwiększenie cyfrowe Kamera FLIR T640 jest wyposażona w ciągły powiększenie cyfrowy 1-8x. Kamera FLIR T620/T600 w zoom 1-4x. Nowe funkcje GPS Dynamiczne, wielospektralne zobrazowanie (MSX) Inowacyjna funkcja MSX daje obraz bogatszy w szczegóły niż kiedykolwiek wcześniej. Szkic w obrazie Umożliwia wskazanie w obrazie w podczerwieni obszarów w których występują probemy. Płynny autofokus Płynna, automatyczna regulacja ostrości na obiekcie który oglądasz. Wbudowany GPS GPS umożliwia wprowadzenie współrzędnych w obrazach w podczerwieni, co pozwala na określenie ich położenia geograficznego. * Funkcje zależą od modelu kamery. Szczegółowe informacje znajdują się w specyfikacji technicznej. 22 Zobacz

23 WIFI Podłącz smartfona lub tablet przez Wi-Fi, używając mobilnych aplikacji FLIR Tools (Apple ios oraz Android) w celu przetwarzania rejestracji i dzielenia się wynikami oraz w celu zdalnego sterwania. ekspert i profesjonalista Łatwe w użyciu elementy sterowania Wskaźnik laserowy Karta SD Zasilanie USB A HDMI Złącze mini USB Wizjer Łatwe w użyciu elementy sterowania Ergonomiczna konstrukcja Wychyłowy obiektyw Aparat fotograficzny Lampa Wymienny obiektyw na podczerwień Duży ekran LCD Przyciski sterowania Rysik Porównanie modeli FLIR T600 / FLIR T620 / T640 FLIR T600 FLIR T620 FLIR T640 Jakość obrazu w podczerw: 480 x 360 pikseli Jakość obrazu w podczerw: 640 x 480 pikseli Jakość obrazu w podczerw: 640 x 480 pikseli <40 +30ºC <40 +30ºC <35 +30ºC Pomiar temperatur do +650 C Pomiar temperatur do +650 C Pomiar temperatur do C Ciągły zoom cyfrowy 1-4x Ciągły zoom cyfrowy 1-4x Ciągły zoom cyfrowy 1-8x GPS GPS Instant Report Natychmiastowy raport NOWOŚĆ Funkcja profilu liniowego MSX Skic w obrazie w podczerwieni i widzialnym Płynny autofokus Wizjer Ustawienia pomiarów 23

24 FLIR seria P FLIR seria P najnowocześniejsze kamery termowizyjne przeznaczone dla ekspertów Kamery FLIR serii P stanowią doskonały instrument dla użytkowników, którzy w codziennej pracy używają kamer termowizyjnych, świadomi zalet jakie oferuje podczerwień. Niezależnie od tego, czy pracujesz jako konsultant od podczerwieni, czy inspektor utrzymania ruchu w przemyśle wytwórczym lub infrastrukturalnym, kamery FLIR serii P pomogą Ci wykryć niewidoczne gołym okiem anomalie. 640 x 480 HIGH SENSITIVITY GPS VISUAL THERMAFUSION MPEG-4 IR RADIOMETRIC JPG IMAGE 24 Rozdzielczość 640x480 pikseli Detektor o wysokiej rozdzielczości 640x480 zapewnia większą dokładność i obraz z większą ilością szczegółów, oraz obserwację z większej odległości. Wysoka czułość (P660/P640) Czułość temperaturowa <30 mk pozwala uchwycić najmniejsze różnice temperatury i szczegóły obrazu Wysokiej jakości aparat fotograficzny Zintegrowany aparat fotograficzny 3,2 megapiksela umożliwia robienie wyraźnych zdjęć widzialnych w każdych warunkach. Optymalizator kontrastu (P660) Automatyczna optymalizacja ustawień jasności i kontrastu ułatwia dokonywanie analiz termowizyjnych złożonych obiektów. Panorama Robienie zdjęć w sekwencji i automatyczne łączenie ich w jeden duży obraz przy użyciu oprogramowania FLIR Reporter i FLIR BuildIR. Wbudowany GPS (P660) GPS pozwala na geograficzne powiązanie obrazów w podczerwieni by ustalić ich położenie w terenie. Wskaźnik laserowy Pomaga powiązać gorące lub chłodne miejsca w obrazie w podczerwieni z rzeczywistym obiektem. Elastyczne interfejsy łatwy dostęp do kompozytowego złącza wideo, USB, FireWire (P640 i P660) oraz bezpośrednie złącze do ładowania akumulatora wewnątrz kamery. Wideo MPEG-4 (P640/660) Tworzenie widzialnych oraz nieradiometrycznych termowizyjnych plików wideo MPEG-4. FLIR Thermal Fusion łączenie obrazów widzialnych i w podczerwieni rozszerza możliwości analizy. PiP obraz w obrazie Wstawia obraz w podczerwieni w obraz widzialny. Wstawkę można przesuwać i skalować. Radiometryczny JPEG FLIR wykorzystuje otwarty, radiometryczy format JPEG umożliwiający przetwarzanie i tworzenie raportów z pomocą oprogramowania FLIR działającego w oparciu o Microsoft WordTM. Zobacz ABC Notatki tekstowe i głosowe Komentarze tekstowe można wprowadzać do kamery za pośrednictwem złącza IrDa. W celu rejestracji notatek głosowych można podłączyć zestaw słuchawkowy. Automatyczna i ręczna regulacja ostrości, zoom cyfrowy Funkcje ostrości obejmują: pojedyńczą auto-regulację, ciągłą auto-regulację, regulację w oparciu o laser (model 660) oraz ręczną regulację. Wychyłowy wizjer Wychyłowy wizjer wysokiej rozdzielczości można dostosować do potrzeb użytkownika. Sprawdza się on doskonale przy pracach na otwartej przestrzeni, kiedy nie jest używany ekran LCD. Duży ekran LCD Bardzo duży, składany ekran LCD 5,6 o wysokiej rozdzielczości pozwala na dostrzeżenie najmniejszych szczegółów i różnic temperatur. Uchwyt o regulowanym kącie z wbudowanymi klawiszami bezpośredniego dostępu Regulowany uchwyt umożliwia ustawienie kamery w najdogodniejszym położeniu. Klawisze i dżojstik sterujące kamerą wbudowano w ten uchwyt, tak by znajdowały się zawsze tuż pod opuszkami palców. Programowalne klawisze szybkiego dostępu Dla własnej wygody użytkownik może zaprogramować klawisze umieszczone w górnej części kamery tak, by uzyskać bezpośredni dostęp do najczęściej używanych przez siebie funkcji. WIFI Podłącz smartfona lub tablet przez Wi-Fi, używając mobilnych aplikacji FLIR Tools (Apple ios oraz Android) w celu przetwarzania rejestracji i dzielenia się wynikami oraz w celu zdalnego sterwania.

25 Optymalizator kontrastu Podstawowy obraz w podczerwieni Obraz w podczerwieni po użyciu funkcji optymalizacji kontrastu Programowalne przyciski bezpośredniego dostępu Uchylny wizjer Wysoka rozdzielczość Przyciski sterowania (na uchwycie) Regulowany uchwyt Wskaźnik laserowy Wysokiej jakości aparat cyfrowy i lampa wideo Obiektyw na podczerwień Pierścień ręcznego ustawiania ostrości Duży ekran LCD Wychyłowy wizjer Gniazda kart SD Złącze USB Złącze wideo Pokrywa złączy Obraz w podczerwieni instalacji wysokiego napięcia, choć zarejestrowany z dużej odległości, umożliwia dostrzeżenie wszystkich szczegółów a więc zwiększa bezpieczeństwo pracownika. Porównanie modeli FLIR serii P FLIR P620 FLIR P640 FLIR P660 Zdjęcie widzialne Czułość < 40 mk, dokładność +/- 2% Czułość < 30 mk, dokładność +/- 2% Czułość < 30 mk, dokładność +/- 1% Standardowy obiektyw 24 lub 45 Szeroki wybór optyki Szeroki wybór optyki Zoom cyfrowy 2x Zoom cyfrowy 8x Zoom cyfrowy 8x Standardowe funkcje pomiarowe Rozszerzone funkcje pomiarowe Rozszerzone funkcje pomiarowe Wskaźnik laserowy Wskaźnik laserowy Zaawansowany wskaźnik laserowy Ustawiane alarmy temperatury Ustawiane alarmy temperatury Złącze USB Złącze USB i FireWire Złącze USB i FireWire Zapis radiometrycznego i nieradiometrycznego wideo Zapis sekwencji w kamerze Zapis radiometrycznego i nieradiometrycznego wideo Zapis sekwencji w kamerze Wbudowany GPS Optymalizator kontrastu Zdjęcie termowizyjne Zdjęcie z zastosowaniem funkcji Thermal Fusion Inspekcja podstacji z zastosowaniem technologii podczerwieni ujawnia przegrzane komponenty. 25

26 FLIR seria IRW Okienka inspekcyjne w podczerwieni FLIR z serii IRW Otwieranie szafek elektrycznych w celu przeprowadzenia inspekcji termicznej i wizualnej elementów zasilanych to niebezpieczne zadanie, narażające na kontakt z niebezpiecznymi łukami elektrycznymi. Nowe okienka inspekcyjne w podczerwieni FLIR stanowią barierę ochronną między pracownikiem i zasilanym wyposażeniem, a dodatkowo eliminują potrzebę zdejmowania osłon z urządzeń. Łatwa instalacja Okienka inspekcyjne w podczerwieni FLIR są łatwiejsze w instalacji i obsłudze niż produkty innych marek, a przy tym pozwalają na szybszą i bezpieczniejszą pracę. Wszystkie okienka inspekcyjne w podczerwieni FLIR są wyposażone w solidną i wygodną pokrywę z trwałym zawiasem - nie mają elementów zdejmowanych ani części, które łatwo upuścić, pomylić czy zgubić. Szerokopasmowy kryształ FLIR umożliwia robienie zdjęć w świetle widzialnym, jak również zdjęć termowizyjnych, a przy tym przepuszcza światło LED i promienie laserowe, ułatwiając bardziej precyzyjną ocenę wzrokową. Nakrętka wieńcowa PIRma-Lock Soczewka z szerokopasmowym kryształem Trwały zawias Trwała etykieta identyfikacyjna Uszczelka Zwalnianie śrubą radełkowaną Łatwa w obsłudze klapa dostępu 26 Zobacz

27 Cechy okienek inspekcyjnych w podczerwieni FLIR Łatwa instalacja Instalowanie okienek inspekcyjnych w podczerwieni FLIR jest szybkie i bezpieczne dzięki takiej samej konstrukcji, jak powszechnie stosowane złącza: Każde okienko wymaga tylko jednego otworu Dokręcanie tylko jednej nakrętki wieńcowej PIRma-Lock Otwory wykonywane standardowym amerykańskim przebijakiem Niezawodny system PIRma-Lock Sprawdzona technologia nakrętki zabezpieczającej sprawia, że pierścień zamykający okienka inspekcyjne w podczerwieni FLIR jest pierwszym takim rozwiązaniem na świecie: Zęby mocno blokują się we wnętrzu panelu Samoczynne uziemianie metalowych elementów Brak otworów pod wkręty, które mogłyby później ulec uszkodzeniu Większa wydajność i zwrot z inwestycji Znacząco skraca czas inspekcji, umożliwiając wydajniejsze oceny w ramach wytycznych NFPA 70E: Wymaga tylko jednego operatora zamiast trzech Nie wymaga stosowania nieporęcznego wyposażenia ochronnego Pomaga znacząco redukować wyzwalanie łuków elektrycznych. Niezawodność FLIR Okienka FLIR z serii IRW są poddawane wyczerpującym testom i są objęte ograniczoną dożywotnią gwarancją: Zgodne ze standardami i wymogami UL, KEMA i TUV Odporne na łuki, wibracje i wysoką wilgotność Ograniczona dożywotnia gwarancja obejmująca wady produkcyjne Pokrywa z zawiasem zapewnia szybki dostęp Prosta śruba radełkowana zwalnia przytwierdzoną zawiasem pokrywę okienka inspekcyjnego w podczerwieni: Łatwa do otwarcia klapa umożliwia szybki wgląd Zapobiega upuszczaniu, myleniu czy gubieniu Etykieta wewnątrz umożliwia identyfikację w dowolnym momencie Okienko inspekcyjne w podczerwieni z szerokopasmowym kryształem Soczewka zamknięta w odpornej obudowie z anodyzowanego aluminium nadaje się do stosowania na świeżym powietrzu i w pomieszczeniach: Przesyła krótko-, średnio- i długofalowe obrazy w podczerwieni Umożliwia przeprowadzanie inspekcji wzrokowych i korzystanie z funkcji Fusion Przepuszcza promienie wskaźników laserowych i światło Wymaga tylko jednego otworu. Łatwe mocowanie. Jedna nakrętka wieńcowa PIRma-Lock. 27

28 Oprogramowanie Zamieniając narzędzia w rozwiązania We FLIR Systems rozumiemy, że nasze zadanie nie ogranicza się tylko do zbudowania najlepszej z możliwych kamer termowizyjnych. Nie ustajemy w wysiłkach, by użytkownikom naszych kamer zapewniać najbardziej profesjonalne rozwiązanie kamera-oprogramowanie i umożliwić im bardziej wydajną pracę. Działający z zaangażowaniem zespół naszych specjalistów nieustannie opracowuje nowe, lepsze i łatwiejsze w obsłudze pakiety oprogramowania, odpowiadające potrzebom nawet najbardziej wymagających użytkowników. Wszystkie programy działają w środowisku Windows i umożliwiają szybką i dokładną analizę i ocenę wyników przeglądów termowizyjnych. FLIR Reporter Tworzenie przejrzystych, profesjonalnych raportów FLIR reporter to potężny pakiet oprogramowania do tworzenia przejrzystych i profesjonalnych raportów z wykorzystaniem funkcji potrójnej fuzji Picture-in-Picture. Jest on kompatybilny z najnowszym systemem operacyjnym Microsoftu oraz edytorem Word. Elastyczne tworzenie raportów W pełni integrowane z MicrosoftWord TM Potężna analiza temperaturowa Tworzenie raportów z użyciem kreatorów Potrójna fuzja Picture-in-Picture (przesuwalne, o zmiennych wymiarach, skalowalne) Automatyczna generacja raportów przez przeciągnij-upuść Funkcja wyznaczania trendu Automatyczne dodawanie współrzędnych GPS do obrazów FLIR Reporter umożliwia szybkie i łatwe tworzenie profesjonalnych raportów z inspekcji. Funkcja potrójnej fuzji Picture-in-Picture Funkcja obrazu w obrazie (PiP) ułatwia i usprawnia tworzenie raportów. Wystarczy wgrać obrazy w podczerwieni i obrazy widzialne do Reportera. Proste w użyciu okna dialogowe i funkcja przeciągnij i upuść ułatwiają wprowadzenie niewielkich obrazów w podczerwieni wewnątrz obrazów w świetle widzialnym. Automatyczne tworzenie raportów Z pomocą FLIR Reporter bardzo łatwo tworzy się dostosowane do potrzeb użytkownika raporty, z własnymi logo itd. Kreator raportu przeprowadzi Cię krok po kroku przez proces tworzenia profesjonalnego raportu z przeglądu. Kompatybilność z GPS Użytkownicy FLIR P660 mają w swych kamerach wbudowane GPS. FLIR Reporter automatycznie dodaje koordynaty GPS do raportu. Funkcja wyznaczania trendu Wyznaczanie trendu jest potężnym narzędziem ułatwiającym śledzenie informacji o temperaturze związanych z Twoimi przeglądami. Z pomocą takich informacji możesz lepiej ustalić, kiedy należy przeprowadzić konserwację urządzeń. Bardziej zaawansowane funkcje FLIR Reporter posiada wiele zaawansowanych funkcji, w tym: zoom cyfrowy, zmiany palety barwnej, odtwarzanie komentarzy głosowych nagranych w terenie, automatyczne obliczenia z zaawansowanym narzędziem formuły oraz pozwalającą zaoszczędzić czas, uruchamianą jednym kliknięciem funkcją ΔT oraz natychmiastowe tworzenie raportów z narzędziem tabeli podsumowań. Funkcje histogramu i profilu liniowego umożliwiają bardziej zaawansowaną analizę. 28 Zobacz

29 Najważniejsze właściwości FLIR Reporter: Elastyczny układ strony umożliwia wybór wyglądu raportu Użycie funkcji szybkiego wstawiania pozwala na łatwe tworzenie wybranych stron raportu Pełna integracja z Microsoft Word Generuje raporty w formacie MS Office i PDF Potężne funkcje analizy temperaturowej Potrójna fuzja Picture-in-Picture (przesuwanie, zmiana wymiarów, skalowanie) Manager błyskawicznych raportów umożliwiający automatyczną generację raportów z wykorzystaniem przeciągnij-i-upuść. Funkcja trendu Automatyczny link do Google TM Maps dla zdjęć zawierających współrzędne GPS. Automatyczna tabela podsumowań w raporcie Regulacja obrazów i pełna analiza temperaturowa bezpośrednio w Microsoft- Word Sprawdzanie pisowni Tworzenie własnych formuł z użyciem wartości pomiarów z obrazów Odtwarzanie radiometrycznych zapisów wideo bezpośrednio w raporcie Funkcja przeszukiwania umożliwiająca szybie wyszukanie obrazów do raportu Narzędzie panoramy umożliwiające połączenie kilku obrazów w jeden większy Funkcja automatycznej aktualizacji Auto Update Windows 7, 32 i 64-bit Wsparcie dla danych MeterLink TM Kompatybilność z *.docx Użytkownicy kamery FLIR P660 mogą bezproblemowo zintegrować współrzędne GPS z FLIR Reporter. Trendy: Dokładne śledzenie wydajności termicznej w funkcji czasu wraz z czytelnymi schematami i wykresami. FLIR Tools: Oprogramowanie dołączone do każdej kamery termowizyjnej Firma FLIR Systems od dawna docenia znaczenie tworzenia raportów z przeglądów. Właśnie z tego powodu kamery termowizyjne FLIR Systems są dostarczane z oprogramowaniem umożliwiającym użytkownikom zorganizowanie i analizę obrazów z kamery i przedstawienie ich w raporcie. Oprogramowanie pozwala na dostosowanie ustawień obrazu, takich jak paleta barw, poziom i rozpiętość temperatur. Użytkownicy wymagający większej elastyczności oprogramowania i większej ilości funkcji analizy mogą wybrać program FLIR Reporter. FLIR Tools Mobile Mobilna aplikacja FLIR Tools Mobile App na Androida, ipada, iphone a oraz ipod Touch. FLIR przoduje, umożliwiając połączenie Wi-FI z urządzeniami z Androidem, ipadem, IPhonem i ipod Touch. Wystarczy ściągnąć nową aplikację FLIR Tools Mobile z Google Play (dawniej Android Market) lub z Apps Store i możesz oglądać, rejestrować i importować obrazy w podczerwieni oraz transmitować strumieniowo i przechwytywać wideo na żywo z wybranych kamer FLIR. FLIR Tools Mobile można wykorzystać także do zdalnego sterowania kamerą. 29
