SPIS TREŚCI 2 DYSZE STRUMIENIOWE 13 WĘŻE DO CZYSZCZENIA STRUMIENIOWEGO, WĘŻE DO POWIETRZA, WĘŻE SPECJALNE POŁĄCZENIA 30

Transkrypt

1

2 SPIS TREŚCI SPIS TREŚCI 2 URZĄDZENIA DO CZYSZCZENIA STRUMIENIOWEGO i WYPOSAŻENIE BEZPIECZEŃSTWA, CZĘŚCI ZAMIENNE DO URZĄDZEŃ 3 DYSZE STRUMIENIOWE 13 WĘŻE DO CZYSZCZENIA STRUMIENIOWEGO, WĘŻE DO POWIETRZA, WĘŻE SPECJALNE 27 POŁĄCZENIA 30 WYPOSAŻENIE BEZPIECZEŃSTWA DLA OPERATORA 34 WYPOSAŻENIE DO SPECJALNYCH ZASTOSOWAŃ 41 PRZYGOTOWANIE SPRĘŻONEGO POWIETRZA 47 PRZYRZĄDY POMIAROWE 53 Cennik obowiązuje od Wszystkie dotychczasowe ceny przestają obowiązywać po opublikowaniu nowego Cennika. Wszystkie ceny w cenniku CONTRACOR są rekomendowanymi cenami dla końcowych klientów, w EUR, ex-works Wuppertal (Niemcy), nie zwierają VAT, pakowania, transportu i ubezpieczenia. Wszystkie ceny, dane techniczne, specyfikacje i szczegóły publikowane w niniejszym katalogu podlegają zmianom bez zawiadomienia. Contracor GmbH. Najnowsza wersja katalogu jest dostępna do pobrania na naszej stronie internetowej Prawa autorskie 2012 Contracor. Wszystkie prawa zastrzeżone.

3

4 Zestawy sprzętu ochronnego i oczyszczarek strumieniowych do obróbki strumieniowo-ściernej Kod zamówienia Model Opis BlastPack-25 DBS-25RC, 5m wąż dwuzwojowy, 5m ExtraBlast-13, NHP-0, CQP-0, NTC BlastPack-50 DBS-50RC, 5m wąż dwuzwojowy, 5m ExtraBlast-13, NHP-0, CQP-0, NTC BlastPack-100 DBS-100RC, 20m wąż dwuzwojowy, 20m ExtraBlast-25, NHP-1, CQP-1, RTC BlastPack-200* DBS-200RC, 20m wąż dwuzwojowy, 20m ExtraBlast-32, NHP-2, CQP-2, RTC SafePack-Comfort SafePack-Aspect* Comfort, BAF, 20m BAH, Kombinezon rozm. 54 wraz ze skórzanymi rękawicami Aspect, BAF, 20m BAH, Kombinezon rozm. 54 wraz ze skórzanymi rękawicami, 1 opakowanie jednorazowych szybek (50 szt.) Nasze zestawy urządzeń do czyszczenia strumieniowo-ściernego i wyposażenia bezpieczeństwa zwierają niezbędny osprzęt, połączenia, itp. Kompletny zestaw urządzeń do czyszczenia strumieniowo-ściernego i wyposażenia bezpieczeństwa będzie zamontowany na drewnianej palecie. * ilustracja powyżej 4

5 Zestawy urządzeń do czyszczenia strumieniowo-ściernego Kod zamówienia Model BlastPack-25 BlastPack-50 BlastPack-100 BlastPack-200 Opis DBS-25RC Urządzenia do czyszczenia strumieniowo-ściernego ze zdalnym sterowaniem, 25 litrów DBS-50RC Urządzenia do czyszczenia strumieniowo-ściernego ze zdalnym sterowaniem, 50 litrów DBS-100RC Urządzenia do czyszczenia strumieniowo-ściernego ze zdalnym sterowaniem, 100 litrów DBS-200RC Urządzenia do czyszczenia strumieniowo-ściernego ze zdalnym sterowaniem, 200 litrów ExtraBlast-13 Węże do oczyszczania strumieniowo-ściernego 13x27, rolka 5 m ExtraBlast-25 Węże do oczyszczania strumieniowo-ściernego 25x39, rolka 20 m ExtraBlast-32 Węże do oczyszczania strumieniowo-ściernego 32x48, rolka 20 m CQP-0 Łącznik do węży o średnicy 13 x 27 mm CQP-1 Łącznik do węży o średnicy 25 x 39 mm CQP-2 Łącznik do węży o średnicy 32 x 48 mm NHP-0 Uchwyt dyszy o średnicy 13 x 27 mm NHP-1 Uchwyt dyszy o średnicy 25 x 39 mm NHP-2 Uchwyt dyszy o średnicy 32 x 48 mm NTC-5,0 Dysza Venturiego, węglik wolframu, 5,0 mm x 45 mm RTC-6,5 Dysza Venturiego, węglik wolframu, 6,5 mm x 130 mm RTC-9,5 Dysza Venturiego, węglik wolframu, 9,5 mm x 170 mm Zestawy wyposażenia bezpieczeństwa Kod zamówienia Model SafePack Comfort SafePack Aspect Opis Comfort Hełm do stosowania podczas czyszczenia strumieniowego, peleryna z trwałego nylonu Aspect Hełm do stosowania podczas czyszczenia strumieniowego, peleryna z trwałego nylonu Szybki jednorazowe, opakowanie 50 szt BAF Filtr powietrza do oddychania, 2 wyjścia BAH Wąż doprowadzający powietrze do oddychania 9 mm x 15 mm, 20 m. Rolka z osprzętem Size 54 (L) Kombinezon o dużej wytrzymałości do czyszczenia strumieniowego / z rękawicami skórzanymi Nasze zestawy urządzeń do czyszczenia strumieniowo-ściernego i wyposażenia bezpieczeństwa zwierają niezbędny osprzęt, połączenia, itp. Kompletny zestaw urządzeń do czyszczenia strumieniowo-ściernego i wyposażenia bezpieczeństwa będzie zamontowany na drewnianej palecie. 5

6 Urządzenia do czyszczenia strumieniowo-ściernego WYSOKIE OSIĄGI NISKA CENA ZASTOSOWANIE Obróbka strumieniowo-ścierna do konstrukcji metalowych i budowlanych, mostów, zbiorników, rurociągów, powierzchni betonowych. Oczyszczanie do stopnia SA-3.0. Osiągi do 37 m²/h (zobacz Tabelę Osiągów). PRZEWIDZIANE DO PRACY Z wszystkimi suchymi środkami ściernymi, max. grubość ziarna 3,5mm. Dane techniczne DBS-25RC DBS-50RC DBS-100 DBS-100RC DBS-100RCS DBS-200 DBS-200RC DBS-200RCS Max. ciśnienie operacyjne, w barach Pojemność zbiornika, w litrach Temperatura pracy, С Średnica zbiornika, w mm Wysokość zbiornika, w mm Waga, w kg / 110 / / 140 / 140 Kalkulacja wypływu sprężonego powietrza (m³/min) Średnica dyszy ilość dopływu powietrza plus helm plus 50% rezerwy minimalna ilość dopływu powietrza, w m³ 6,5 мм 2,3 0,5 1,4 4,2 8,0 мм 3,9 0,5 2,2 6,6 9,5 мм 5,5 0,5 3,0 9,0 11,0 мм 7,2 0,5 3,9 11,6 12,5 мм 9,6 0,5 5,0 16,1 Tabela Osiągów Średnica dyszy, w mm: 6,5 8 9, ,5 Wypływ sprężonego powietrza, w m³/min., przy ciśnieniu 8 bar 4,2 6,6 9 11,6 16,1 SA Średni wypływ, w m²/h SA 2 1 / SA SA Średnie zużycie środków ściernych, w kg/m SA 2 1 / SA

7 DBS-25 RC, DBS-50 RC (z uchwytem) ODDZIELACZ OLEJU- WILGOCI* Zawór zdalnego sterowania RCV-0 Wąż dwuzwojowy Uchwyt sterujący DOSTAWA STANDARDOWA: DBS-25 RC (z uchwytem) - zbiornik o poj. 25 litrów - sito - pokrywa - zawór piasku FSV-0 - wysokiej jakości separator wilgoci - szybkozłączki do węży CFT-0 - urządzenie ze zdalnym głównym zaworem sterowanym pneumatycznie, z uchwytem, 5-metrowym dwuzwojowy wężem DBS-50 RC (z uchwytem) - zbiornik o poj. 50 litrów - sito - pokrywa - zawór piasku FSV-0 - wysokiej jakości separator wilgoci - szybkozłączki do węży CFT-0 - urządzenie ze zdalnym głównym zaworem sterowanym pneumatycznie, z uchwytem, 5-metrowym dwuzwojowyy wężem DBS - 25 RC Urządzenia do czyszczenia strumieniowo-ściernego ze zdalnym sterowaniem, 25 litrów. Kompletny zestaw zawierający: uchwyt DMH oraz 5 metrowy wąż dwuzwojowy DBS - 50 RC Urządzenia do czyszczenia strumieniowo-ściernego ze zdalnym sterowaniem, 50 litrów. Kompletny zestaw zawierający: uchwyt DMH oraz 5 metrowy wąż dwuzwojowy. * - zob. str. 8 7

8 DBS-100, DBS-200 SEPARATOR OLEJU I WILGOCI CAF -3 Wszystkie urządzenia do obróbki strumieniowo-ściernej firmy Contracor przy standardowej dostawie wyposażone są w wysoce skuteczny separator CAF, który nie pozwala na przedostawanie się oleju i wilgoci z kompresora do pojemnika. Jest to szczególnie konieczne zabezpieczenie przy używaniu starych kompresorów lub przy pracy w niskich temperaturach, bądź też w dużej odległości od kompresora. Filtr CAF aż w 98% elimninuje wilgoć i olej ze sprężonego powietrza. Rezultatem jest praca bez zakłóceń oraz usuwanie wilgotnego środka ściernego ze zbiornika. DOSTAWA STANDARDOWA: DBS Zbiornik o pojemności 100 litrów - sito - pokrywa - zawór piaskowy - wysokiej jakości separator wilgoci - wyczystka rewizyjna - szybkozłącza do węży DBS Zbiornik o pojemności 200 litrów - sito - pokrywa - zawór piaskowy - wysokiej jakości separator wilgoci - wyczystka rewizyjna - szybkozłącza do węży DBS-100 urządzenie do obróbki strumieniowo-ściernej, 100 litrów DBS-200 urządzenie do obróbki strumieniowo-ściernej, 200 litrów 8

9 DBS-100 RC, DBS-200 RC (z uchwytem) Zawór RC RCV Wąż dwuzwojowy Uchwyt sterujący DOSTAWA STANDARDOWA: DBS-100 RC (z uchwytem) - Zbiornik o pojemności 100 litrów - sito - pokrywa - zawór piaskowy - wysokiej jakości separator wilgoci - wyczystka rewizyjna - szybkozłącza do węży - urządzenie do sterowania na odległość z pneumatycznie uruchamianym zaworem głównym RC, uchwyt sterujący, 40-metrowy wąż dwuzwojowy, elementy instalacyjne do węża DBS-200 RC (z uchwytem) - Zbiornik o pojemności 200 litrów - sito - pokrywa - zawór piaskowy - wysokiej jakości separator wilgoci - wyczystka rewizyjna - szybkozłącza do węży - urządzenie do sterowania na odległość z pneumatycznie uruchamianym zaworem głównym RC, uchwyt sterujący, 40-metrowy wąż dwuzwojowy, elementy instalacyjne do węża DBS RC urządzenie do obróbki strumieniowo-ściernej z RC 100 litrów DBS RC urządzenie do obróbki strumieniowo-ściernej z RC 200 litrów 9

10 DBS-100 RCS, DBS-200 RCS (z uchwytem i zaworem SGV) Specjalny zawór do stalowych środków ściernych SGV Zawór RC RCV Wąż dwuzwojowy Uchwyt sterujący DOSTAWA STANDARDOWA: DBS-100 RCS (z uchwytem i zaworem SGV) - Zbiornik o pojemności 100 litrów - sito - pokrywa - zawór SGV - wysokiej jakości separator wilgoci - wyczystka rewizyjna - szybkozłącza do węży - urządzenie do sterowania na odległość z pneumatycznie uruchamianym zaworem głównym RC, uchwyt sterujący, 40-metrowy wąż dwuzwojowy, elementy instalacyjne do węża DBS-200 RCS (z uchwytem i zaworem SGV) - Zbiornik o pojemności 200 litrów - sito - pokrywa - zawór SGV - wysokiej jakości separator wilgoci - wyczystka rewizyjna - szybkozłącza do węży - urządzenie do sterowania na odległość z pneumatycznie uruchamianym zaworem głównym RC, uchwyt sterujący, 40-metrowy wąż dwuzwojowy, elementy instalacyjne do węża DBS RCS urządzenie do obróbki strumieniowo-ściernej z RC ze ścierniwem stalowym, 100 litrów DBS RCS urządzenie do obróbki strumieniowo-ściernej z RC ze ścierniwem stalowym, 200 litrów 10

11 Zawory dozujące do ścierniwa DBS/DBS-RC/DBS-RCS Kod zamówienia Opis DBS DBS-RC DBS-RCS zawór dozujący do ścierniwa 1 ¼, FSV zawór do ścierniwa stalowego, SGV rurka gumowa do zaworu SGV Osprzęt gumowany do urządzeń do czyszczenia strumieniowego DBS/DBS-RC/DBS-RCS Kod zamówienia Opis DBS DBS-RC DBS-RCS trójnik Y 45 1¼ (gumowany) złączka wkrętna 1¼ (MM) (gumowana) rurka 1¼, (100mm) (gumowana) trójnik, 90, 1¼ (gumowany) 11

12 Części zamienne do urządzeń do czyszczenia strumieniowego DBS/DBS-RC/DBS-RCS Kod zamówienia Opis DBS DBS-RC DBS-RCS separator wilgoci 1 ¼, CAF zawór zasypu ścierniwa uszczelka zaworu zasypu ścierniwa złączka ścierniwa piaskowego 1 ¼, CFT uszczelka gumowa do CFT / CQT Uchwyt do sterowania na odległość do urządzeń do czyszczenia strumieniowego DBS/DBS-RC/DBS-RCS Kod zamówienia Opis DBS DBS-RC DBS-RCS zawór 1 ¼ do sterowania na odległość, z wyciszaczem, RCV uchwyt sterujący na odległość, DMH 12

13

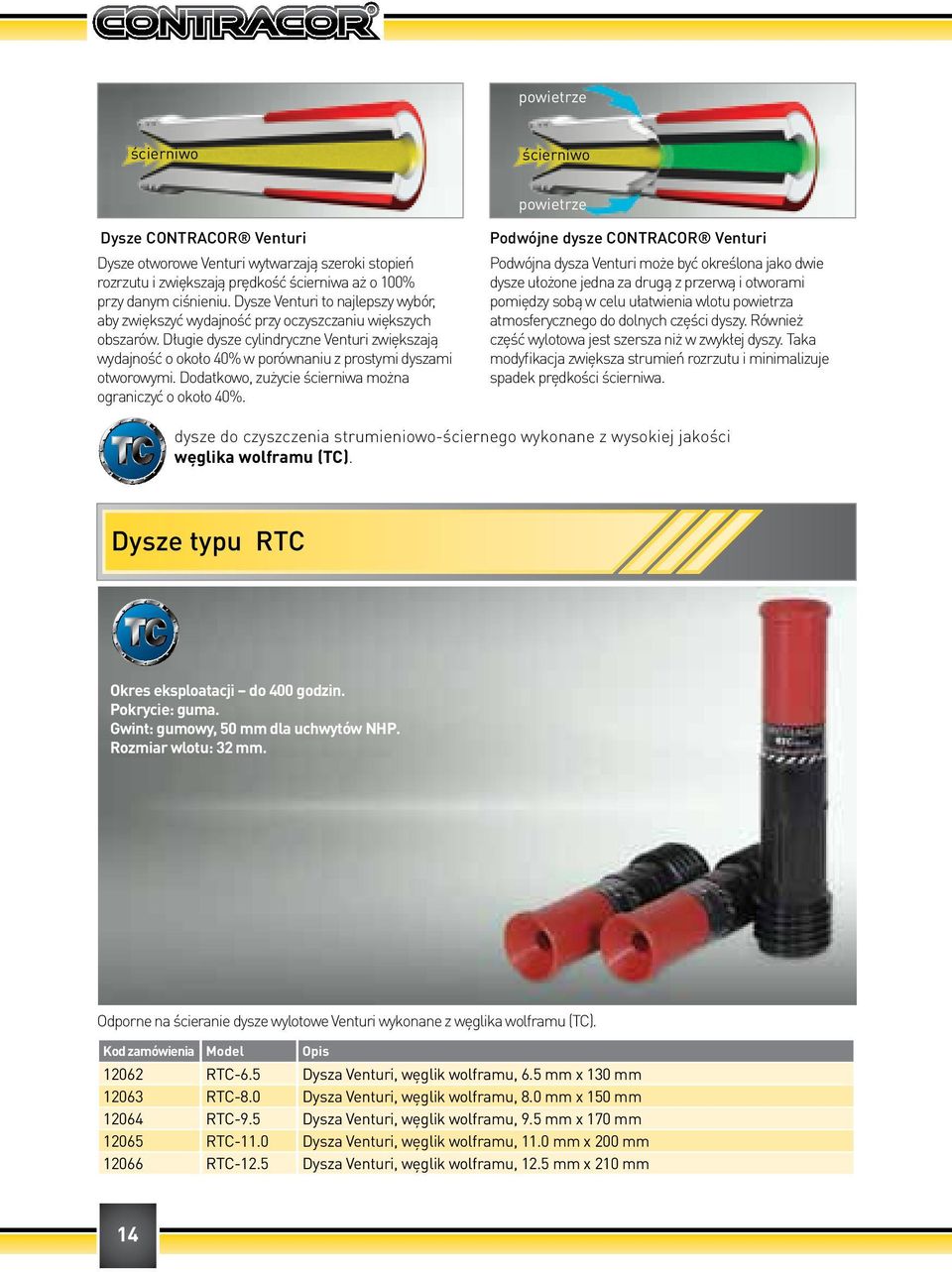

14 powietrze ścierniwo ścierniwo powietrze Dysze CONTRACOR Venturi Dysze otworowe Venturi wytwarzają szeroki stopień rozrzutu i zwiększają prędkość ścierniwa aż o 100% przy danym ciśnieniu. Dysze Venturi to najlepszy wybór, aby zwiększyć wydajność przy oczyszczaniu większych obszarów. Długie dysze cylindryczne Venturi zwiększają wydajność o około 40% w porównaniu z prostymi dyszami otworowymi. Dodatkowo, zużycie ścierniwa można ograniczyć o około 40%. Podwójne dysze CONTRACOR Venturi Podwójna dysza Venturi może być określona jako dwie dysze ułożone jedna za drugą z przerwą i otworami pomiędzy sobą w celu ułatwienia wlotu powietrza atmosferycznego do dolnych części dyszy. Również część wylotowa jest szersza niż w zwykłej dyszy. Taka modyfikacja zwiększa strumień rozrzutu i minimalizuje spadek prędkości ścierniwa. dysze do czyszczenia strumieniowo-ściernego wykonane z wysokiej jakości węglika wolframu (TC). Dysze typu RTC Okres eksploatacji do 400 godzin. Pokrycie: guma. Gwint: gumowy, 50 mm dla uchwytów NHP. Rozmiar wlotu: 32 mm. Odporne na ścieranie dysze wylotowe Venturi wykonane z węglika wolframu (TC) RTC-6.5 Dysza Venturi, węglik wolframu, 6.5 mm x 130 mm RTC-8.0 Dysza Venturi, węglik wolframu, 8.0 mm x 150 mm RTC-9.5 Dysza Venturi, węglik wolframu, 9.5 mm x 170 mm RTC-11.0 Dysza Venturi, węglik wolframu, 11.0 mm x 200 mm RTC-12.5 Dysza Venturi, węglik wolframu, 12.5 mm x 210 mm 14

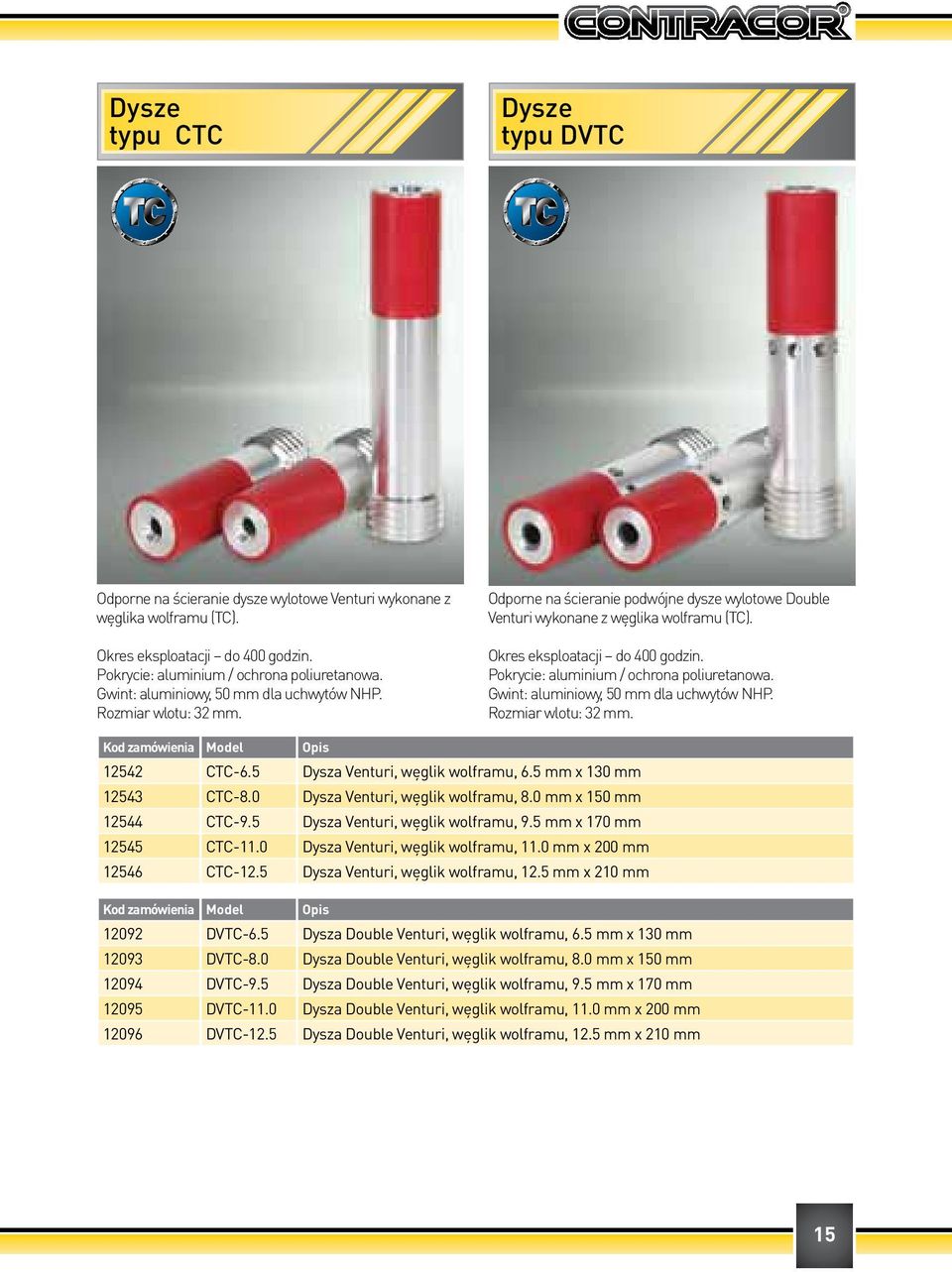

15 Dysze typu СTC Dysze typu DVTC Odporne na ścieranie dysze wylotowe Venturi wykonane z węglika wolframu (TC). Okres eksploatacji do 400 godzin. Pokrycie: aluminium / ochrona poliuretanowa. Gwint: aluminiowy, 50 mm dla uchwytów NHP. Rozmiar wlotu: 32 mm. Odporne na ścieranie podwójne dysze wylotowe Double Venturi wykonane z węglika wolframu (TC). Okres eksploatacji do 400 godzin. Pokrycie: aluminium / ochrona poliuretanowa. Gwint: aluminiowy, 50 mm dla uchwytów NHP. Rozmiar wlotu: 32 mm CTC-6.5 Dysza Venturi, węglik wolframu, 6.5 mm x 130 mm CTC-8.0 Dysza Venturi, węglik wolframu, 8.0 mm x 150 mm CTC-9.5 Dysza Venturi, węglik wolframu, 9.5 mm x 170 mm CTC-11.0 Dysza Venturi, węglik wolframu, 11.0 mm x 200 mm CTC-12.5 Dysza Venturi, węglik wolframu, 12.5 mm x 210 mm DVTC-6.5 Dysza Double Venturi, węglik wolframu, 6.5 mm x 130 mm DVTC-8.0 Dysza Double Venturi, węglik wolframu, 8.0 mm x 150 mm DVTC-9.5 Dysza Double Venturi, węglik wolframu, 9.5 mm x 170 mm DVTC-11.0 Dysza Double Venturi, węglik wolframu, 11.0 mm x 200 mm DVTC-12.5 Dysza Double Venturi, węglik wolframu, 12.5 mm x 210 mm 15

16 Dysze typu SТС Dysze typu MТС Odporne na ścieranie krótkie strumieniowe dysze Venturiego wykonane z węglika wolframu (TC). Okres eksploatacji - do 400 godz. Pokrycie: guma Gwint: Guma, 50 mm dla uchwytów NHP Rozmiar wlotu: 25 mm Odporne na ścieranie krótkie strumieniowe dysze Venturiego wykonane z węglika wolframu (TC). Okres eksploatacji - do 400 godz. Pokrycie: aluminium Gwint: Aluminium, 50 mm dla uchwytów NHP Rozmiar wlotu: 25 mm STС-5.0 Krótka dysza Venturi, węglik wolframu, 5.0 mm x 80 mm SТС-6.5 Krótka dysza Venturi, węglik wolframu, 6.5 mm x 80 mm SТС-8.0 Krótka dysza Venturi, węglik wolframu, 8.0 mm x 80 mm SТС-9.5 Krótka dysza Venturi, węglik wolframu, 9.5 mm x 80 mm SТС-11.0 Krótka dysza Venturi, węglik wolframu, 11.0 mm x 80 mm SТС-12.5 Krótka dysza Venturi, węglik wolframu, 12.5 mm x 80 mm MТС-5.0 Krótka dysza Venturi, węglik wolframu, 5.0 mm x 80 mm MТС-6.5 Krótka dysza Venturi, węglik wolframu, 6.5 mm x 80 mm MТС-8.0 Krótka dysza Venturi, węglik wolframu, 8.0 mm x 80 mm MТС-9.5 Krótka dysza Venturi, węglik wolframu, 9.5 mm x 80 mm MТС-11.0 Krótka dysza Venturi, węglik wolframu, 11.0 mm x 80 mm MТС-12.5 Krótka dysza Venturi, węglik wolframu, 12.5 mm x 80 mm 16

17 Dysze typu HTC Dysze typu GTC Odporne na ścieranie wewnętrzne dysze Venturi do węża, wykonane z węglika wolframu (TC). Zaprojektowane specjalnie do używania z wężem strumieniowym ID=32mm Okres eksploatacji do 400 godzin. Pokrycie: aluminium Odporne na ścieranie wewnętrzne dysze Venturi do węża, wykonane z węglika wolframu (TC). Zaprojektowane specjalnie do używania z wężem strumieniowym ID=25mm Okres eksploatacji do 400 godzin. Pokrycie: aluminium HTC-6.5 Dysza Venturi, węglik wolframu, 6.5 mm x 120 mm HTC-8.0 Dysza Venturi, węglik wolframu, 8.0 mm x 120 mm HTC-9.5 Dysza Venturi, węglik wolframu, 9.5 mm x 120 mm HTC-11.0 Dysza Venturi, węglik wolframu, 11.0 mm x 120 mm HTC-12.5 Dysza Venturi, węglik wolframu, 12.5 mm x 120 mm GTC-5.0 Dysza Venturi, węglik wolframu, 5.0 mm x 100 mm GTC-6.5 Dysza Venturi, węglik wolframu, 6.5 mm x 100 mm GTC-8.0 Dysza Venturi, węglik wolframu, 8.0 mm x 100 mm 17

18 dysze do czyszczenia strumieniowościernego wykonane z wysokiej jakości węglika boru (B 4 С). WYBÓR MATERIAŁU NA DYSZE W przypadku wzmożonego użytkowania i użycia jako ścierniwa żużlu mineralnego lub węglowego, zaleca się używanie dyszy z węglika wolframu, ze względu na jego wytrzymałość i oszczędność. Dysze z węglika boru oferują długą żywotność przy optymalnym zużyciu powietrza i ścierniwa. Węglik boru jest najlepszy przy używaniu agresywnego rodzaju ścierniwa, takiego jak tlenek glinu i wybrane kruszywa mineralne. Pożądana twardość węglika boru zapewnia dyszom wykonanym z tego materiału najdłuższy czas użytkowania w porównaniu ze standardowymi materiałami do wyrobu dysz. Dzięki zmniejszonym nadżerkom materiału osiąga się maksymalną wydajność w długich okresach z zachowaniem optymalnego mieszania i zużycia powietrza oraz środka ściernego. Typowy czas użytkowania dysz z węglika boru jest większy ponad dwukrotnie 5-10 krotnie od czasu dla dysz z węglika wolframu. Zaleca się używanie dysz z węglika boru podczas stosowania agresywnych środków ściernych, takich jak tlenek glinu lub kruszywa mineralne. ŚREDNIA DŁUGOŚCI ŻYCIA W GODZINACH Dysze typu UBC Okres eksploatacji do 1000 godzin. Pokrycie: aluminium / ochrona poliuretanowa. Gwint: aluminiowy, 50 mm dla uchwytów NHP. Rozmiar wlotu: 32 mm. Odporne na ścieranie dysze wylotowe Venturi wykonane z węglika boru (B4C) UBC-6.5 Dysza Venturi, węglik boru, 6.5 mm x 130 mm UBC-8.0 Dysza Venturi, węglik boru, 8.0 mm x 150 mm UBC-9.5 Dysza Venturi, węglik boru, 9.5 mm x 170 mm UBC-11.0 Dysza Venturi, węglik boru, 11.0 mm x 200 mm UBC-12.5 Dysza Venturi, węglik boru, 12.5 mm x 210 mm 18

19 Dysze typu SBC Dysze typu DVBC Odporne na ścieranie dysze wylotowe Venturi wykonane z węglika boru (B4C). Okres eksploatacji do 1000 godzin. Pokrycie: aluminium / ochrona poliuretanowa. Gwint: aluminiowy, 50 mm dla uchwytów NHP. Rozmiar wlotu: 25 mm. Odporne na ścieranie podwójne dysze wylotowe Double Venturi wykonane z węglika boru (B4C). Okres eksploatacji do 1000 godzin. Pokrycie: aluminium / ochrona poliuretanowa. Gwint: aluminiowy, 50 mm dla uchwytów NHP. Rozmiar wlotu: 32 mm SBC-5.0 Dysza Venturi, węglik boru, 5.0 mm x 120 mm SBC-6.5 Dysza Venturi, węglik boru, 6.5 mm x 130 mm SBC-8.0 Dysza Venturi, węglik boru, 8.0 mm x 150 mm DVBC-6.5 Dysza Double Venturi, węglik boru, 6.5 mm x 130 mm DVBC-8.0 Dysza Double Venturi, węglik boru, 8.0 mm x 150 mm DVBC-9.5 Dysza Double Venturi, węglik boru, 9.5 mm x 170 mm DVBC-11.0 Dysza Double Venturi, węglik boru, 11.0 mm x 200 mm DVBC-12.5 Dysza Double Venturi, węglik boru, 12.5 mm x 210 mm 19

20 Dysze typu HBC Dysze typu GBC Odporne na ścieranie dysze wylotowe Venturi wykonane z węglika boru (B4C). Zaprojektowane specjalnie do używania z wężem strumieniowym ID=32mm Okres eksploatacji do 1000 godzin. Pokrycie: aluminium. Odporne na ścieranie dysze wylotowe Venturi wykonane z węglika boru (B4C). Zaprojektowane specjalnie do używania z wężem strumieniowym ID=25mm Okres eksploatacji do 1000 godzin. Pokrycie: aluminium HBC-6.5 Dysza Venturi, węglik boru, 6.5 mm x 120 mm HBC-8.0 Dysza Venturi, węglik boru, 8.0 mm x 120 mm HBC-9.5 Dysza Venturi, węglik boru, 9.5 mm x 120 mm HBC-11.0 Dysza Venturi, węglik boru, 11.0 mm x 120 mm HBC-12.5 Dysza Venturi, węglik boru, 12.5 mm x 120 mm GBC-5.0 Dysza Venturi, węglik boru, 5.0 mm x 100 mm GBC-6.5 Dysza Venturi, węglik boru, 6.5 mm x 100 mm GBC-8.0 Dysza Venturi, węglik boru, 8.0 mm x 100 mm 20

21 dysze, specjalne. Dysze do czyszczenia strumieniowego wnętrz rur typu PTC-360 Dysze strumieniowe do wnętrz rur typu PTC-360 podłączona do urządzenia do czyszczenia strumieniowościernego zamiast zwykłej dyszy. Podczas pracy, dysza PTC-360 kieruje mieszaninę powietrza i środka ściernego przez odchylną końcówkę. Ta końcówka powoduje, szeroki okrągły strumień, który czyści wnętrze rury wraz z przesuwaniem się dyszy. Dysze są wykonane z węglika wolframu (TC). Można stosować z wszystkimi uchwytami NHP. Dysze do czyszczenia strumieniowego typu PTC-360 są przeznaczone do czyszczenia strumieniowego wnętrz rur o wewnętrznej średnicy od 2 do 5. Ta dysza jest CHARAKTERYSTYKA. Bardzo odporne na ścieranie kątowe dysze do czyszczenia strumieniowego. Dysze są wykonane z węglika wolframu (TC). Okres eksploatacji: do 400 godz. Pokrycie: aluminium. Gwint: aluminiowy, 50 mm, dla uchwytów NHP PTC-360 Dysza strumieniowa do wnętrza rur, węglik wolframu, 8.0mm x 75mm Wymienna końcówka odchylająca dla PTC- 360, węglik wolframu 21

22 Dysze typu PTC-360 L Dysze strumieniowe do wnętrz rur typu PTC-360 L Ta dysza jest podłączona do urządzenia do czyszczenia strumieniowo-ściernego zamiast zwykłej dyszy. Podczas pracy, dysza PTC-360 kieruje mieszaninę powietrza i środka ściernego przez odchylną końcówkę. Ta końcówka powoduje, szeroki okrągły strumień, który czyści wnętrze rury wraz z przesuwaniem się dyszy. Długość obszaru roboczego wynosi 200 mm. Wykonana z węglika wolframu (TC). Pasuje do wszystkich uchwytów NHP. Dysze strumieniowe typu PTC-360 L są przeznaczone do czyszczania strumieniowego wnętrz rur o średnicy wewnętrznej od 3/4 do 2. CHARAKTERYSTYKA. Wysoce odporne na zużycie kątowe dysze strumieniowe. Wykonane z węglika wolframu (TC) Okres eksploatacji: do 400 h. Pokrycie: Aluminium. Gwint: Aluminium, 50 mm dla uchwytu NHP PTC- 360 L Dysza strumieniowa do wnętrz rur, węglik wolframu, 5,0 mm x 200 mm Wymienna końcówka odchylająca dla PTC- 360 L, węglik wolframu 22

23 Dysze kątowe typu ATC Bardzo odporne na ścieranie dysze wylotowe kątowe, wykonane z węglika wolframu (TC). Okres eksploatacji do 400 godzin. Pokrycie: guma. Gwint: gumowy, 50 mm dla uchwytów NHP. Dysze kątowe używane są w celu dostania się do trudno dostępnych miejsc, takich jak narożniki, za kołnierzem lub wewnątrz rur. Dysze kątowe typu ATC są zwarte i wytryskują ścierniwo pod kątem 45. Wykonane są z węglika wolframu (TC) i pasyją do wszystkich uchwytów na dysze Contracor ATC Dysze kątowe, węglik wolframu, otwór 1х ATC Dysze kątowe, węglik wolframu, otwór 1х ATC Dysze kątowe, węglik wolframu, otwór 1х ATC Dysze kątowe, węglik wolframu, otwór 1х ATC Dysze kątowe, węglik wolframu, otwór 2x ATC Dysze kątowe, węglik wolframu, otwór 2x ATC Dysze kątowe, węglik wolframu, otwór 2x ATC Dysze kątowe, węglik wolframu, otwór 2x ATC Dysze kątowe, węglik wolframu, otwór 3x ATC Dysze kątowe, węglik wolframu, otwór 3x ATC Dysze kątowe, węglik wolframu, otwór 3x ATC Dysze kątowe, węglik wolframu, otwór 3x45 23

24 Zakrzywione dysze typu BTC Odporne na ścieranie kątowe dysze strumieniowe. Wykonane z węglika wolframu (TC) Okres eksploatacji: do 400 h. Pokrycie: aluminium / ochrona poliuretanowa. Gwint: 50 mm, guma gruboziarnista. Zgięte dysze są stosowane, aby dotrzeć do miejsc, które są ciasne lub trudnodostępne, jak np. rogi, miejsca za kołnierzami lub wnętrza rur. Dysze zgięte typu BTC są zwarte i wyrzucają materiał ścierny pod kątem 45. Wykonane z węglika wolframu (TC) Pasują do wszystkich uchwytów dysz Contracor BTC-9.5 Dysza zgięta, węglik wolframu, kąt 45, 9,5 mm x 125 mm BTC-11.0 Dysza zgięta, węglik wolframu, kąt 45, 11,0 mm x 125 mm BTC-12.5 Dysza zgięta, węglik wolframu, kąt 45, 12,5 mm x 125 mm Dysze typu NTC Okres eksploatacji - maks. 400 godz. Pokrycie: aluminium Gwint : aluminium, ¾ dla uchwytów NHP-0 Odporne na zużycie, krótkie strumieniowe dysze Venturiego wykonane z węglika wolframu (TC) NТС-3.5 Krótka dysza Venturiego, węglik wolframu, 3,5 mm x 45 mm NТС-5.0 Krótka dysza Venturiego, węglik wolframu, 5,0 mm x 45 mm NТС-6.5 Krótka dysza Venturiego, węglik wolframu, 6,5 mm x 45 mm NТС-8.0 Krótka dysza Venturiego, węglik wolframu, 8,0 mm x 45 mm 24

25 Dysze strumieniowe indukowane wodą. Wodne przyłączenia strumieniowe typu WBA Sprzęt do mycia wodą pod wysokim ciśnieniem firmy Contracor został specjalnie zaprojektowany jako odpowiedź na rosnące potrzeby klientów i stanowi wielozadaniowy system do czyszczenia, który jest szybki, ekonomiczny i przyjazny środowisku. ZASTOSOWANIE Redukujące pył, o wysokich osiągach czyszczenie stalowych, kamiennych lub betonowych powierzchni. Czyszczenie aż do stopnia SA-3.0. Osiągi do 20% wyższe niż czyszczenie pod ciśnieniem na sucho. PRZEWIDZIANE DO PRACY Z wszystkimi środkami ściernymi odpowiednimi do wody, max. grubość ziarna 3,5mm. Uniwersalne przyłączenie do strumienia wody pod wysokim ciśnieniem. Rękaw wykonany z wysokostopniowego węglika wolframu. Pasujące do wszystkich dysz ciśnieniowych Contracor. Pokrycie: aluminium. Gwint: 50-mm gwint zwykły, aluminiowy WBA przyłączenie do wody, rękaw z węglika wolframu 25

26 Wodne dysze strumieniowe typu WBN Sprzęt do mycia wodą pod ciśnieniem firmy Contracor został specjalnie zaprojektowany jako odpowiedź na rosnące potrzeby klientów i stanowi wielozadaniowy system do czyszczenia, który jest szybki, ekonomiczny i przyjazny środowisku. ZASTOSOWANIE Redukujące pył, o wysokich osiągach czyszczenie stalowych, kamiennych lub betonowych powierzchni. Czyszczenie aż do stopnia SA-3.0. Osiągi do 20% wyższe niż czyszczenie pod ciśnieniem na sucho. PRZEWIDZIANE DO PRACY Z wszystkimi środkami ściernymi odpowiednimi do wody, max. grubość ziarna 3,5mm. Wodne dysze strumieniowe do zastosowania pod ciśnieniem. Wykonane z wysokostopniowego węglika wolframu. Pokrycie: aluminium. Gwint: 50-mm gwint zwykły, aluminiowy WBN-6.5 wodna dysza strum., węglik wolframu, śred.6,5, wlot 32mm WBN-8.0 wodna dysza strum., węglik wolframu, śred.8,0, wlot 32mm WBN-9.5 wodna dysza strum., węglik wolframu, śred.9,5, wlot 32mm 26

27

28 Węże do oczyszczania strumieniowościernego EXTRA BLAST ABRASION RESISTANCE According to DIN 53516: Max. 60 mm³ Avg. 52 mm³. RURA czarna, przewodząca NR odporna na ścieranie. WZMOCNIENIE wysoce rozciągliwe włókna. POKRYCIE czarne, przewodzące połączenie SBR /NR odporne na ścieranie i ozon - nakłuwane. ZASTOSOWANIE instalowanie do piaskarek. TEMPERATURA 30 C +80 C. UWAGI tolerancja według RMA klasy 311-A WSPÓŁCZYNNIK BEZPIECZEŃSTWA 3: ExtraBlast-13 Wąż do czyszczenia strumieniowo-ściernego 13 x 27, rolka 5m ExtraBlast-13 Wąż do czyszczenia strumieniowo-ściernego 13 x 27, rolka 20m ExtraBlast-13 Wąż do czyszczenia strumieniowo-ściernego 13 x 27, rolka 40m ExtraBlast-19 Wąż do czyszczenia strumieniowo-ściernego 19 x 33, rolka 20m ExtraBlast-19 Wąż do czyszczenia strumieniowo-ściernego 19 x 33, rolka 40m ExtraBlast-25 Wąż do czyszczenia strumieniowo-ściernego 25 x 39, rolka 20m ExtraBlast-25 Wąż do czyszczenia strumieniowo-ściernego 25 x 39, rolka 40m ExtraBlast-32 Wąż do czyszczenia strumieniowo-ściernego 32 x 48, rolka 20m ExtraBlast-32 Wąż do czyszczenia strumieniowo-ściernego 32 x 48, rolka 40м Wąż do sterowania na odległość Wąż do sterowania na odległość, d=6 mm, rolka 5m Wąż do sterowania na odległość, d=6 mm, rolka 20m Wąż do sterowania na odległość, d=6 mm, rolka 40m 28

29 Węże do sprężonego powietrza AIRFLEX Wersja specjalna do prac przy dużych obciążeniach, takich jak piaskowanie. CHARAKTERYSTYKA. Ciśnienie robocze: 12 bar Ciśnienie rozrywające: 36 bar Temperatura robocza: 30 С do +80 С. Pokrycie: żółta guma (19 25 mm) / owinięta materiałem tekstylnym (32 38 mm) AirFlex-19 Węże do sprężonego powietrza 19x28, rolka 40m AirFlex-25 Węże do sprężonego powietrza 25x36, rolka 40m AirFlex-32 Węże do sprężonego powietrza 32x48, rolka 40m AirFlex-38 Węże do sprężonego powietrza 38x54, rolka 40m Wąż powietrzny BAH Służy do połączenia hełmu do oczyszczania i filtra powietrznego. CHARAKTERYSTYKA Specjalny wąż o grubych ścianach wykonany z nietoksycznych materiałów. Grube ściany węża zapobiegają wyginaniu i zaciśnięciu BAH Wąż powietrzny 9mmx15mm. Zwój 20m wraz z Elementami instalacyjnymi BAH Wąż powietrzny 9mmx15mm. Zwój 40m wraz z Elementami instalacyjnymi 29

30

31 Uchwyty na dysze NHP Odpowiednie do węży strumieniowych o średnicy wewętrznej od 13 mm do 32 mm. Materiał: nylon. Gwint 50mm pasujący do gwintów zewnetrznych dysz CONTRACOR. Wyposażone w gumowe uszczelki śruby NHP-0 Uchwyt dyszy z nylonu, do węży o średnicy 13 x 27 mm NHP-3/4 Uchwyt dyszy z nylonu, do węży o średnicy 19 x 33 mm NHP-1 Uchwyt dyszy z nylonu, do węży o średnicy 25 x 39 mm NHP-2 Uchwyt dyszy z nylonu, do węży o średnicy 32 x 48 mm Kod zamówienia Opis uszczelka gumowa do NHP uszczelka gumowa do NHP-3/ uszczelka gumowa do NHP uszczelka gumowa do NHP-2 31

32 Złączki do węży CQP Złączki do węży CQT Pasujące do węży do oczyszczania strumieniowo-ściernego O średnicy wewnętrznej od 13mm do 32mm. Pasujące do złączek do węży CFT w urządzeniach CONTRACOR do obróbki strumieniowo-ściernej. Pasujące do węży do oczyszczania strumieniowościernego. Pasujące do złączek do węży CFT w urządzeniach CONTRACOR do obróbki strumieniowo-ściernej. Materiał: nylon. Dostawa: uszczelka gumowa, śruby, zacisk bezpieczeństwa. Materiał: metal. Dostawa: uszczelka gumowa, śruby, zacisk bezpieczeństwa CQP-0 Łącznik z nylonu, do węży o średnicy 13 x 27 mm CQP-3/4 Łącznik z nylonu, do węży o średnicy 19 x 33 mm CQP-1 Łącznik z nylonu, do węży o średnicy 25 x 39 mm CQP-2 Łącznik z nylonu, do węży o średnicy 32 x 48 mm CQT-0 Łączniki z żelaza, cynkowane, pasywowane na żółto, do węży o średnicy 13 x 27 mm CQT-1 Łączniki z żelaza, cynkowane, pasywowane na żółto, do węży o średnicy 25 x 39 mm CQT-2 Łączniki z żelaza, cynkowane, pasywowane na żółto, do węży o średnicy 32 x 48 mm Kod zamówienia Opis uszczelka gumowa do CQP-0 / CQT-0 / CFT uszczelka gumowa do CQP-3/ uszczelka gumowa do CQP-1 / CQP uszczelka gumowa do CQT-1 / CQT-2 / CFT-1 32

33 Kable bezpieczeństwa z pętlami dla węży do czyszczenia strumieniowego INSTRUKCJA STOSOWANIA: Przymocować kable bezpieczeństwa dla węży na wszystkich połączeniach łącznikami. Przed połączeniem łączników, odciągnąć pętlę osadzoną na sprężynie, nasunąć ją tylko na wąż (nie na przewody zdalnego sterownia). Przyłączyć łącznik węża i rozsunąć końce kabla bezpieczeństwa do momentu, aż kabel będzie wyprostowany a wąż lekko zgięty. Kable bezpieczeństwa z pętlami dla węży do czyszczenia strumieniowego Contracor są stosowane na wszystkich wężach w celu bezpiecznego przytrzymywania połączonych łączników w sytuacji przypadkowego rozłączenia. Kable bezpieczeństwa z pętlami odciążają węże i zmniejszają niebezpieczeństwo spowodowane awarią łączników węży. Kable bezpieczeństwa przeciwdziałają również niekontrolowanemu poruszaniu się węża w przypadku awarii łącznika. Łączniki węży mogą rozłączyć się od węży powietrza i węży do czyszczenia z wielu powodów: - Śruby łączników mogą stracić właściwości przytrzymywania z powodu wewnętrznego zużycia na przewodzie węża. - Stosowanie niewłaściwych śrub łączników może przeszkadzać we właściwym dopasowaniu łączników i węża - Zewnętrzna średnica węża może być za mała w stosunku do łącznika - Stałe naprężenie spowodowane przez ciągnięcie węża w miejscu pracy może osłabić chwyt łącznika na wężu - Łączniki mogą być również uszkodzone przez pojazdy lub inne urządzenia. Kable bezpieczeństwa z pętlami są bardzo polecane do stosowania podczas prac w pionie, gdy węże powietrza i węże do oczyszczania zwisają. Łączniki węży nie są przeznaczone do utrzymywania ciężaru węża. Dodatkowe podpory są wymagane w celu zmniejszenia dodatkowego naprężenia. Kable bezpieczeństwa z pętlami wykonane ze stali o wysokiej wytrzymałości, odpornej na korozję, mogą być instalowane dla połączeń wąż-wąż i wąż-stały łącznik. Kod zamówienia Opis Kable bezpieczeństwa maks. 1 Śr. wew Kable bezpieczeństwa 1.1/4 3 Śr. wew 33

34

35 Hełm do stosowania podczas czyszczenia strumieniowo-ściernego COMFORT Szybki jednorazowe COMFORT W hełmach do czyszczenia strumieniowego COMFORT siatki stosuje się zwykłe szkło dla szybek jednorazowych, które są zabezpieczone osłoną z stalowej siatki drucianej. Wymiana jest łatwa i tania, ponieważ zwykła płytka szklana może być przycinana i warstwa szkła stosowana jako część zamienna. ZALETY Ten niezwykle wygodny, lekki i wart swej ceny hełm odpowiedni jest do wszelkiego rodzaju prac przy obróbce strumieniowo-ściernej. Jest tak zaprojaktowany, aby zapewnić ciągły dostęp powietrza 1. Prosta i zapewniająca właściwe zamknięcie rama okienka 2. Wskaźnik przepływu powietrza dla bezpieczeństwa 3. 6-punktowe nylonowe podwieszenie ma szybką i łatwą regulację 4. Regulator ciśnienia 5. Wytrzymała nylonowa peleryna 6. Rączka do wygodnego przenoszenia 7. Wymienne bawełniane uszczelnienie przy szyi pod wizjer, żeby uniknąć parowania. Hełm Comfort wyposażony jest w regulator ciśnienia, wskaźnik przepływu powietrza i pelerynę COMFORT Hełm do czyszczenia strumieniowego z wytrzymałą nylonową pelerynąą 35

36 Hełm do stosowania podczas czyszczenia strumieniowo-ściernego ASPECT Szybki jednorazowe ASPECT W hełmach Aspect stosuje się jednorazowe szybki z przeźroczystego tworzywa octanowego, które są zabezpieczone osłoną z stalowej siatki drucianej. Jednorazowe szybki mogą być wymienione w ciągu kilku sekund i są dostępne w praktycznych opakowaniach zawierających 50 szt. Wizjer Siatka ZALETY Duża widoczność dla operatora i jego bezpieczeństwo są zapewnione przez dwie szybki i osłonę z siatki drucianej - Stałe szybki wewnętrzne - Wymienne szybki zewnętrzne - Osłona z siatki drucianej. 2. Solidna, trwała skorupa hełmu Aspect zapewnia bezpieczeństwo operatora i długi czas użytkowania; owiewka powietrzna zapewnia stały przepływ powietrza do głowy i twarzy operatora, aby zmniejszyć zmęczenie, zapobiec zamgleniu i zwiększyć wydajność pracy i bezpieczeństwo. 3. Peleryna jest przymocowana do dolnego brzegu hełmu przy użyciu regulowanego zapięcia zatrzaskowego, które zapewnia pewne zamocowanie i łatwą wymianę 4. Zintegrowana osłona oczu o grubości 2,5 cm zapobiega dostaniu się środków czyszczących pomiędzy szybki 5. Łatwość zamykania okna poprzez otwór, który wyrównuje zatrzask do zamykania i uchwyt. 6. Góra peleryny jest zabezpieczona przed rykoszetem środków stosowanych podczas czyszczenia strumieniowego dzięki przedłużonej ramce okna. Ten komfortowy, lekki i o umiarkowanej cenie hełm jest odpowiedni do każdego rodzaju prac czyszczenia strumieniowo-ściernego. Hełm jest zaprojektowany z szerokim oknem obserwacyjnym. Jest to ważna cecha, gdy ruchy operatora są ograniczone, np. w pomieszczeniach do czyszczenia strumieniowego, w trakcie czyszczenia wewnętrznych powierzchni zbiorników, ładowni itp. Dwie szybki i osłona z siatki drucianej zapewniają operatorowi wyraźny widok obrabianej powierzchni i zabezpieczają go przed pyłem i środkiem ściernym znajdującymi się w otaczającym powietrzu. Wymienna stała szybka wewnętrzna jest pewnie umieszczona w tłoczonej uszczelce gumowej. Wyjmowane szybki zabezpieczają szybki wewnętrzne przed zmatowieniem i mogą być łatwo wymienione. Osłona z siatki drucianej chroni przed rykoszetem środków stosowanych podczas czyszczenia strumieniowego. Jego konstrukcja zapewnia stały przepływ powietrza do osłony oczu w celu ochrony przed zamgleniem. Hełm Aspect jest wyposażony w regulator ciśnienia, wskaźnik przepływu powietrza i trwałą pelerynę ASPECT Hełm do czyszczenia strumieniowego z wytrzymałą nylonową peleryną Szybka jednorazowa, opakowanie 50 szt. 36

37 Filtr powietrzny BAF Wkład wymienny ACF Wkłady wymienne do filtra powietrznego ACF. Wkład powienien być wymieniany po każdych 450 godzinach pracy. Filtr BAF przeznaczony jest do dostarczania czystego powietrza do hełmu. Filtr BAF zaprojektowany został, aby usuwać wilgoć, olej i aż do 98% cząsteczek o rozmiarach nie przekraczających 0,5 mikrona. Filtr BAF wyposażony jest w regulator ciśnienia, miernik ciśnienia, zawór bezpieczeństwa i zawór do drenażu. Filtr może być doposażony do pracy dla dwóch lub więcej użytkowników. UWAGA! Filtr BAF nie usuwa tlenku węgla (CO) ani innych gazów toksycznych. JAK PRACUJE WKŁAD: Zgręplowana bawełna usuwa makrocząsteczki. Aktywny tlenek glinu absorbuje olej i wilgoć. Aktywny węgiel drzewny usuwa zapachy i wilgoć. Materiał filcowy usuwa makrocząsteczki. Zgręplowana bawełna dodatkowo usuwa makrocząsteczki. W końcowej fazie oddychający filc działa jak ostatnia warstwa filtra przed przesłaniem powietrza do użytkownika. Woda usuwana jest przez działanie wiru powietrza w cylindrze zewnętrznym BAF Filtr powietrzny z dwoma wyjściami ACF Wkład do filtra 37

38 Uzdatniacz powietrza CCT Temperatura wyjściowa uzdatniacza powietrza CCT wynosi +/-20 C poniżej lub powyżej temperatury wejściowej. Uzdatniacz powietrza CCT działa wedle zasady rozdziału przepływu powietrza. Zaprojektowany został do podgrzewania lub ochładzania powietrza przepływającego z filtra do hełmu CCT Uzdatniacz ciepłego / zimnego powietrza do hełmów COMFORT, ASPECT Wąż powietrzny BAH Służy do połączenia hełmu do oczyszczania i filtra powietrznego. CHARAKTERYSTYKA Specjalny wąż o grubych ścianach wykonany z nietoksycznych materiałów. Grube ściany węża zapobiegają wyginaniu i zaciśnięciu BAH Wąż powietrzny 9mmx15mm. Zwój 20m wraz z Elementami instalacyjnymi BAH Wąż powietrzny 9mmx15mm. Zwój 40m wraz z Elementami instalacyjnymi 38

39 Sezonowy kombinezon do lekkich prac czyszczenia strumieniowego ZALETY podwójne zapięcie na zamek i rzepy stanowi powdójną ochronę przed kurzem zapięcia w dole spodni uniemożliwiają pyłowi dostanie sie pod spód - Posiada mniejszą wagę i jest tańszy, niż kombinezon do ciężkich prac czyszczenia strumieniowego - Konstrukcja z nylonu i bawełny zapewnia łatwe pranie mechaniczne. - Wygodny do stosowania w miesiącach letnich lub w krajach o ciepłym klimacie Kombinezon Contracor do lekkich prac czyszczenia strumieniowego zabezpiecza operatora przed odbijanymi środkami ściernymi. Jest niedrogim zamiennikiem kombinezonu do ciężkich prac, zwłaszcza do krótkich Kod zamówienia Rozmiar Opis prac lub dla pracowników, którzy czasowo przebywają w strefie czyszczenia strumieniowego, a nie są bezpośrednio zaangażowani do tych prac. Kombinezon do lekkich prac jest bardziej komfortowy w noszeniu w ciepłym klimacie i w lecie dzięki małemu ciężarowi. Tkaniny nylonowe i bawełniane łatwo pierze się mechanicznie. W przypadku stosowania w warunkach, w których występują substancje toksyczne, pozbycie się kombinezonu do lekkich prac jest bardziej uzasadnione ekonomicznie, niż wyrzucenie kombinezonu do ciężkich prac ( S ) kombinezon do lekkich prac czyszczenia strumieniowego Nylon / bawełna ( M ) kombinezon do lekkich prac czyszczenia strumieniowego Nylon / bawełna ( L ) kombinezon do lekkich prac czyszczenia strumieniowego Nylon / bawełna ( XL ) kombinezon do lekkich prac czyszczenia strumieniowego Nylon / bawełna ( XXL ) kombinezon do lekkich prac czyszczenia strumieniowego Nylon / bawełna (XXXL ) kombinezon do lekkich prac czyszczenia strumieniowego Nylon / bawełna Rękawice skórzane z długimi rękawami 39

40 Kombinezon do ciężkich prac czyszczenia strumieniowego ZALETY podwójne zapięcie na zamek i rzepy stanowi powdójną ochronę przed kurzem zapięcia w dole spodni uniemożliwiają pyłowi dostanie sie pod spód elastyczne ściągacze przy nadgarstkach podwójne, wytrzymałe szwy wewnętrzna warstwa bawełniana redukuje efekt ciągnięcia skóry przy kolanach skórzane rękawice o długich rękawach -Trwałe skórzane osłony zabezpieczają ręce i nogi, a przepuszczalny dla powietrza, trwały bawełniany tył poprawia komfort operatora. - Regulowane paski na mankietach pomagają w niedopuszczaniu pyłu i środka ściernego do operatora. - Podwójne szwy zapewniają długi czas użytkowania - Rękawice z rękawami zabezpieczają ręce i nadgarstki Kombinezon Contracor do ciężkich prac czyszczenia strumieniowego z rękawicami zabezpiecza operatora przed odbijanymi środkami ściernymi. Ręce i nogi są chronione przez trwałe skórzane osłony; przepuszczalna dla powietrza, trwała tkanina bawełniana z tyłu pozwala na dopływ powietrza i poprawia komfort operatora. Kombinezon do ciężkich prac czyszczenia strumieniowego jest wyposażony w zamek błyskawiczny i zapięcia z rzepami, które podwójnie chronią przed pyłem, elastyczne uszczelnienia wokół rąk i mocowanie spodni, aby nie dopuszczać pyłu i środka ściernego. Podwójne szwy na kombinezonie zapewniają długi czas użytkowania. Kod zamówienia Rozmiar Opis ( S ) kombinezon do ciężkich prac czyszczenia strumieniowego Skóra / bawełna* ( M ) kombinezon do ciężkich prac czyszczenia strumieniowego Skóra / bawełna* ( L ) kombinezon do ciężkich prac czyszczenia strumieniowego Skóra / bawełna* ( XL ) kombinezon do ciężkich prac czyszczenia strumieniowego Skóra / bawełna* ( XXL ) kombinezon do ciężkich prac czyszczenia strumieniowego Skóra / bawełna* (XXXL ) kombinezon do ciężkich prac czyszczenia strumieniowego Skóra / bawełna* Rękawice skórzane z długimi rękawami * z rękawicami 40

41

42 Narzędzie PBT-1 do czyszczenia strumieniowego wnętrz rur O dużej wydajności i małych wymaganiach konserwacji - Do rur o wewnętrznej średnicy 3,5 (89MM) 12 (300MM) - Regulowany wózek środkujący zapewniający jednolite czyszczenie strumieniowe - Stosowanie ze standardowym urządzeniem do czyszczenia strumieniowego Narzędzie PBT-1 do czyszczenia rur jest idealnym rozwiązaniem do czyszczenia rur o średnicy wewnętrznej od 3,5 (89 mm) do 12 (300 mm). PBT-1 składa się z dyszy Venturiego wykonanej z węglika wolframu, posiadającej odchylną okrągłą końcówkę z węglika boru, która wyrzuca środki czyszczące w stały, kołowy sposób. Węglik wolframu zapewnia małe zużycie i długi czas użytkowania. Kołnierze środkujące i wózek umożliwiają stosowanie PBT-1 do dowolnej rury o wewnętrznej średnicy od 3,5 (89mm) do 12 (300mm). PBT-1 bez zastosowania kołnierzy środkujących umożliwia czyszczenie rur o średnicy wewnętrznej 3,5 (89mm). PBT-1 z zastosowaniem kołnierzy środkujących umożliwia czyszczenie rur o średnicy wewnętrznej od 3,5 do 5. PBT-1 z wózkiem środkującym może być regulowane, aby obsługiwać wszystkie średnice wewnętrzne od 5 do PBT-1 Narzędzie do czyszczenia strumieniowego 3,5 (89mm) 12 (300mm) z dyszą 1/2 i odchylną okrągłą końcówką z węglika wolframu. Kompletne opakowanie zawiera zestaw kołnierzy środkujących, wózek środkujący oraz zestaw kluczy. 42

43 Narzędzie PBT-2 do czyszczenia strumieniowego wnętrz rur O dużej wydajności i małych wymaganiach konserwacji - Do rur o wewnętrznej średnicy od 12 (300 mm) do 36 (900 mm) - Sterowanie silnikiem powietrznym zapewnia swobodę w doborze szybkości czyszczenia dla zmieniających się warunków powierzchni - Regulowany wózek środkujący zapewniający jednolite czyszczenie strumieniowe - Stosowanie ze standardowym urządzeniem do czyszczenia strumieniowego PBT-2 jest urządzeniem pomocniczym dla wszystkich maszyn Contracor do czyszczenia strumieniowego; umożliwia łatwe czyszczenie wewnętrznych powierzchni rur stalowych. Jest trwałe, przenośne, a przede wszystkim łatwe w stosowaniu, pozwalające na znaczny wzrost wydajności pracy. PBT-2 składa się z regulowanego wózka środkującego, na którym jest zamontowany silnik o napędzie pneumatycznym, który obraca głowicę do czyszczenia pneumatycznego, która zapewnia uzyskanie jednolicie wyczyszczonej powierzchni. Wózek można regulować w sposób ciągły dla wewnętrznej średnicy od 12 (300mm) do 36 (900mm). Silnik jest napędzany sprężonym powietrzem. Szybkość obrotową można zmieniać w sposób ciągły, co pozwala na zapewnienie wysokiej elastyczności pracy w przypadku wszystkich stopni skorodowania wewnętrznych powierzchni. Zespół PBT-2 może pracować z wszystkimi rozmiarami dysz o wewnętrznej średnicy od 5,0 mm to 9,5 mm PBT-2 Narzędzie do czyszczenia strumieniowego rur 12 (300mm) 36 (900mm) Kompletne opakowanie zawiera dwa zestawy nóg (zestaw krótkich nóg i zestaw długich nóg ), 2 komplety dysz PBN-6.5, zestaw kluczy) PBN-5.0 Dysza B4C do czyszczenia strumieniowego o śred. 5,0 mm dla PBT PBN-6.5 Dysza B4C do czyszczenia strumieniowego o śred. 6,5 mm dla PBT PBN-8.0 Dysza B4C do czyszczenia strumieniowego o śred. 8,0 mm dla PBT PBN-9.5 Dysza B4C do czyszczenia strumieniowego o śred. 9,5 mm dla PBT-2 43

44 Narzędzie Educt-O-Matic do czyszczenia strumieniowego z zamkniętym obwodem Educt-O-Matic jest kompaktowym, przenośnym ręcznie narzędziem do czyszczenia strumieniowego z zamkniętym obwodem, które może być transportowane do dowolnego miejsca; wymaga tylko przepływu powietrza z szybkością 2,5 m3 /min, przy ciśnieniu 6 bar. Czyszczenie strumieniowe i uzupełnianie środków czyszczących są sterowane tylko jednym elementem spustowym. Uzupełnianie środków czyszczących jest uruchamiane poprzez lekkie pociągnięcie elementu spustowego, natomiast całkowite pociągnięcie tego elementu uruchamia system czyszczenia strumieniowego. Środek ścierny jest przechowywany w kompaktowym leju stożkowym, skąd jest odmierzany do urządzenia do czyszczenia strumieniowego. Środek ścierny jest wciągany przy pomocy szybkiego strumienia powietrza do komory mieszającej narzędzia Educt-O-Matic, gdzie jest mieszany z powietrzem a następnie wyrzucany z dyszy. Głowica strumieniowa jest regulowana i obraca się, aby umożliwić czyszczenie strumieniowe pod dowolnym kątem. Środek ścierny i pył są wychwytywane w gumowej przystawce. Środek ścierny nadający się do ponownego wykorzystania jest wciągany z powrotem do leja, natomiast popękany środek i pył są kierowane do worka na pył. Powierzchnia o szerokości 30 mm może być łatwo czyszczona przy pomocy Educt-O- Matic. Po zakończeniu czyszczenia strumieniowego należy zwolnić do połowy element spustowy w czasie 2-3 sekund, a podciśnienie pobierze pozostający pył i środek ścierny. Wytwarzanie podciśnienia jest zatrzymane przez pełne zwolnienie elementu spustowego. Educt-O-Matic najlepiej pracuje z grysem stalowym lub żelaznym. Pył i popękany środek ścierny są wychwytywane w zwykłym worku bawełnianym Educt-O- Matic Przenośne ręcznie narzędzie do czyszczenia strumieniowego z zamkniętym obwodem. Kompletne opakowanie zawiera 6 przystawek i worek na pył. 44

45 Pistolet pneumatyczny - Lekkie, przenośne i łatwe w transporcie narzędzie - Nadaje się do stosowania z wszystkimi pojemnikami na środki czyszczące, a nawet ze zwykłymi workami - Prosta zasada działania wystarczy wetknąć ssawną lancę do pojemnika ze środkiem ściernym i nacisnąć element spustowy - Łatwy do stosowania i konserwacji Pistolet pneumatyczny Contracor jest ssawnym narzędziem do czyszczenia strumieniowego, które idealnie nadaje się do małych prac lub do miejsc z ograniczonym dostępem do zasilania powietrzem. Dzięki małemu ciężarowi i rozmiarowi, pistolet pneumatyczny Contracor może być stosowany w miejscach, w których instalacja konwencjonalnego ciśnieniowego urządzenia do czyszczenia strumieniowego byłaby trudna lub niewygodna. Pistolet pneumatyczny może być stosowany ze wszystkimi zwykłymi środkami do czyszczenia strumieniowego, w celu czyszczenia lub wytrawiania powierzchni metalowych, szklanych, kamiennych lub innych, które są trudne do ścierania. W celu obsługi pistoletu pneumatycznego należy po prostu podłączyć go do źródła powietrza i częściowo zanurzyć ssawną lancę, do której przyłączony jest wąż dla środka ściernego, w pojemniku ze środkiem do czyszczenia strumieniowego. Aby rozpocząć czyszczenie strumieniowe, wystarczy nacisnąć dźwignię na pistolecie pneumatycznym. To narzędzie działa według zasady Bernoulliego, zgodnie z którą miejsce o niskim ciśnieniu jest wytwarzane przez sprężone powietrze poruszające się przez punkt wtrysku środka czyszczącego, gdzie wąż dla środka czyszczącego jest dołączony do pistoletu. To miejsce o niskim ciśnieniu wciąga środek ścierny do strumienia powietrza, w którym następuje mieszanie. Mieszanina powietrza ze środkiem ściernym jest następnie wyrzucana z pistoletu i uderza w czyszczoną powierzchnię Pistolet pneumatyczny Przenośne, ssawne narzędzie do czyszczenia pneumatycznego. Kompletne opakowanie zawiera ssawną lancę i ssawny wąż o długości 5 m 45

46 Lampa Blast Light ABL - Gumowy, lekki korpus zapewniający trwałość i obniżenie ciężaru - Zintegrowana opaska zaciskowa zapewniająca szybki montaż na wężu do czyszczenia strumieniowego - Żarówka halogenowa 20 W zapewnia jasne oświetlenie powierzchni roboczej - Różny rodzaj zasilania prądem odpowiadający danemu środowisku pracy Lampę 12V DC ABL Blast Light dołącza się do węża do czyszczenia strumieniowego. Zapewnia oświetlenie powierzchni roboczej w czasie pracy w słabo oświetlonych miejscach. Żarówka halogenowa 20 W może być zasilana baterią 12 W lub prądem 230 V przy użyciu transformatora DC 12 V, co umożliwia pracę w różnych środowiskach. Trwała żarówka jest zabezpieczona grubą, wymienną szybką i gumowym korpusem lampy, co przedłuża okres jej użytkowania. Kompaktowy korpus lampy ABL ma zintegrowaną opaskę zaciskową umożliwiającą bezpośrednie przyłączenie do węża do czyszczenia strumieniowego oraz 5-metrowy kabel zasilający pokryty gumą ABL Lampa Blast Light, 20 W, 12V DC, zawiera 5-metrowy kabel zasilający 46

47

48 Chłodnice końcowe dla sprężonego powietrza, typ ACP / ACE Zastosowanie chłodnic końcowych jest oszczędnym sposobem usuwania do 70% pary wodnej i chłodzenia sprężonego powietrza używanego w czyszczeniu strumieniowym. Sprężone powietrze wychodzące ze sprężarki powietrza jest gorące - ok. 90 C. Sprężone powietrze w takiej temperaturze zawiera duże ilości wody w postaci pary. W trakcie ochładzania powietrza para wodna kondensuje w postaci cieczy. Na przykład, bez stosowania chłodnicy końcowej, sprężarka o wydajności 5,7 m³/min, pracująca pod ciśnieniem 7 barów wprowadza 170 litrów wody do instalacji sprężonego powietrza każdego dnia. Chłodnice końcowe sprężonego powietrza ACE i ACP firmy Contracor są przeznaczone do chłodzenia powietrza w zakresie temperatur 2,7 C do 11 C otaczającego powietrza. W trakcie ochładzania powietrza maks. 70% pary wodnej kondensuje w postaci cieczy, która może być usunięta z instalacji. Oddzielacz wilgoci typu CS, zainstalowany przy wylocie chłodnicy końcowej, usuwa ze sprężonego powietrza większość wilgoci w postaci cieczy oraz ciała stałe. ACP ACE Maks. ciśnienie robocze, bar Maks. przepływ powietrza, m³/min 12,6 12,6 Połączenie silnika Powietrze maks. 6.0 bar 3 x 380 V~ Moc silnika, kw 0,65 (5 bar) 0,75 Rozmiar połączenia dla powietrza 2 2 Kod zamówienia Opis Chłodnice końcowe dla sprężonego powietrza, typ ACP Chłodnice końcowe dla sprężonego powietrza, typ ACE 48
