1 KONTENER MOBILNY KOM AE STUDIO ARCHITEKTONICZNE OPIS TECHNICZNY Wykonany z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej gr. 18mm z tym, że wieniec górny i dolny z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej gr. 25 mm, oklejony dookoła obrzeżem PCV gr. 2mm, pozostałe krawędzie oklejone obrzeżem PCV gr. min. 1mm. Połączenia wieńców oraz korpusów na złączach BLUM (lub równoważne). Do łączenia korpusów kontenerów nie dopuszcza się użycia kleju. Kółka jezdne, plastikowe bez hamulca. Średnica kółka fi 40mm. Uchwyty metalowe w kształcie litery C, z rozstawem końcówek 96 mm. Uchwyty malowane proszkowo. Kontener wyposażony w zamek centralny z dwoma kluczami oraz możliwością zastosowania sytemu Masterkey. Kontener wyposażony w 4 szuflady, w tym pierwsza szuflada będąca piórnikiem (piórnik wykonany z tworzywa sztucznego) oraz 3 szuflady, z blokadą wysuwu więcej niż jednej szuflady. Szuflady na prowadnicach kulkowych, wkłady szuflad metalowe. Dno szuflady wykonane z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej. Nie dopuszcza się w boków wykonanych z plastiku lub płytowych. KM szerokość 43 cm, głębokość 58 cm, wysokość 61cm. Wymagane certyfikaty i atesty: Zgodność z normami dotyczącymi jakości i mechanicznego wymagania bezpieczeństwa mebli danego rodzaju: PN-EN 527-1:2004, PN-EN 527-2:2004, PN-EN :2006, PN-EN 14749:2007, PN-F :1994 wystawione przez jednostki uprawnione do certyfikowania w zakresie zgodności z ww. normami. SZAFY I REGAŁY SZ1, SZ2, SZ3, SZ4 SZ1 - SZAFA AKTOWA 5 OH. SZ2 - SZAFA UBRANIOWA 5 OH. SZ3 REGAŁ OTWARTY 5 OH. SZ4 SZAFKA GOSPODARCZA 2OH. 1

2 Boki, półki oraz cokół szaf i regałów wykonane z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18mm oklejone dookoła obrzeżem PCV grubości 2mm. Półki muszą mieć możliwość regulacji w zakresie 64 mm. Wieniec górny nakładany na korpus szafy, wykonany z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 25 mm oklejony obrzeżem PCV grubości 2 mm. Cokół płytowy musi mieć wysokość 60mm. Wszystkie szafy posiadają regulację poziomu w czterech punktach, z regulatorami umieszczonymi w cokole, a schowane za listwą cokołową. Regulacja musi odbywać się za pomocą klucza imbusowego. Ściana tylna wykonana z płyty HDF o grubości 3,2mm jednostronnie lakierowana. Półki w szafie muszą mieć możliwość regulacji w zakresie 64 mm. Szafy SZ1 i SZ2 zamykane na zamek baskwilowy, posiadający blokadę w trzech punktach. Szafka gospodarcza wyposażona w zamek jednopunktowy z zasuwką. Zawiasy firmy Hettich lub równoważne umożliwiające szybki montaż drzwi. Zawiasy muszę pozwalać na otwarcie drzwi na 105 stopni. Uchwyty metalowe o rozstawie 96 mm. Szafa ubraniowa SZ2 wyposażona w drążkek do wieszania garderoby zamocowany na stałe. SZ1 szerokość 80 cm, głębokość 42 cm, wysokość 189 cm. SZ2 szerokość 80 cm, głębokość 60 cm, wysokość 189 cm. SZ3 szerokość 80 cm, głębokość 42 cm, wysokość 189 cm. SZ4 szerokość 80 cm, głębokość 42 cm, wysokość 81cm. SZ1 SZ2 SZ3 SZ4 LADA WYSOKA PROSTA L3 Blat roboczy lady ma być wykonany z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 25mm oklejony dookoła obrzeżem PCV grubości 2mm. Blat roboczy ma mieć głębokość 60 cm. Blat na głębokość ma licować się z bokiem lady. Wysokość górnej powierzchni blatu roboczego ma wynosić 72 cm. Wysokość lady wraz cokołem ma mieć 94,5cm. Fronty razem z bokiem mają być połączone na ucios (45stopni). Nie dopuszcza się łączenia boku z frontem pod kątem 90 stopni. Blaty muszą być zamocowane na stalowej belce konstrukcyjnej o przekroju (30x30mm) zapewniającej usztywnienie konstrukcji lady. Blat biurka wyposażony w przelotkę na kable w kolorze szarym umieszczonej wg wskazań zamawiającego. Front oraz bok lady (odpowiednio prawy lub lewy) mają być wykonane z płyty wiórowej gr. 50 mm obustronnie melaminowanej. Obrzeża frontów wykończone PCV o grubości 2mm. Nie dopuszcza się zastosowania na wąskich płaszczyznach obrzeża z linią podziału na jego głębokości. Nie dopuszcza się zastosowania płyt komórkowych. 2

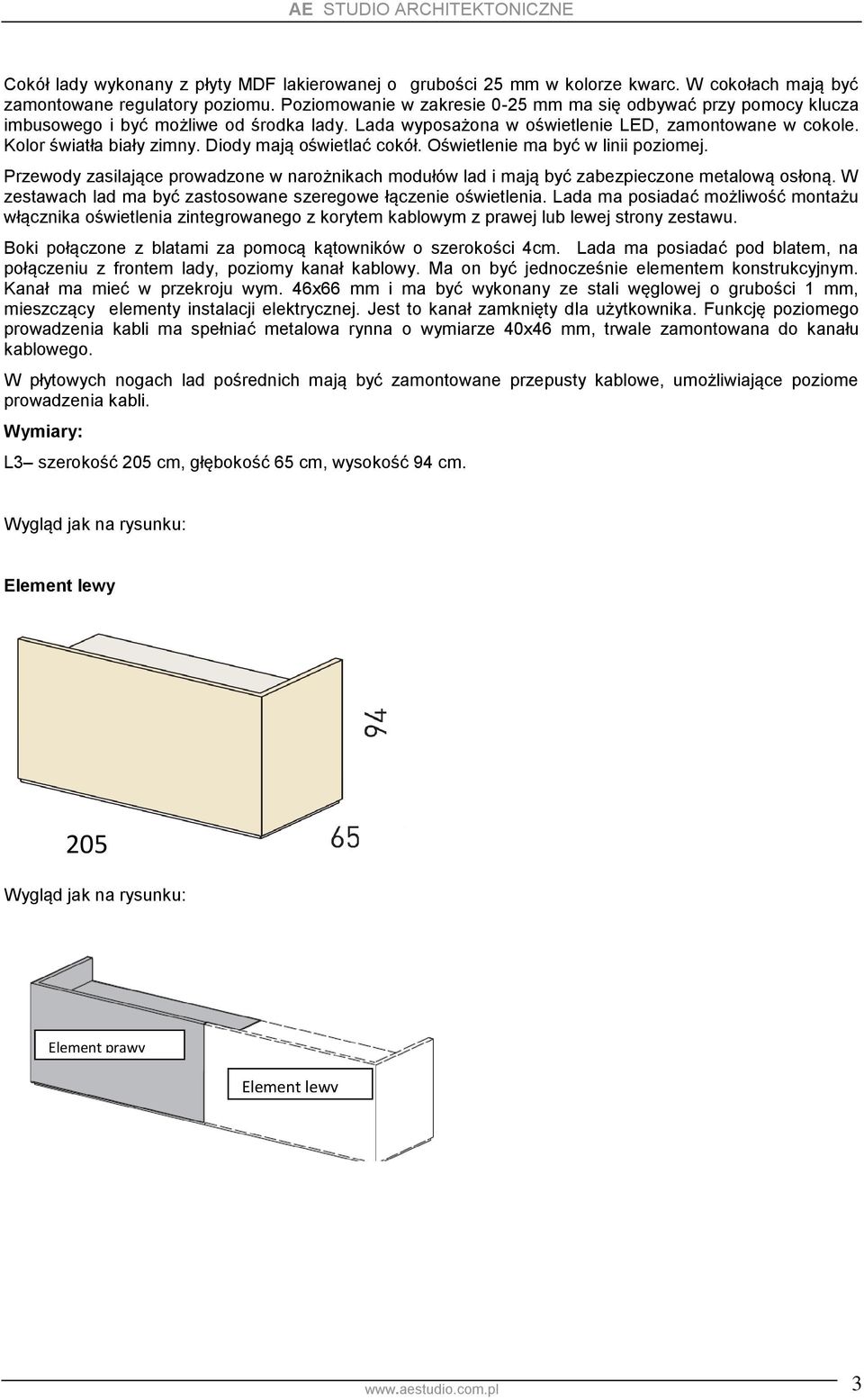

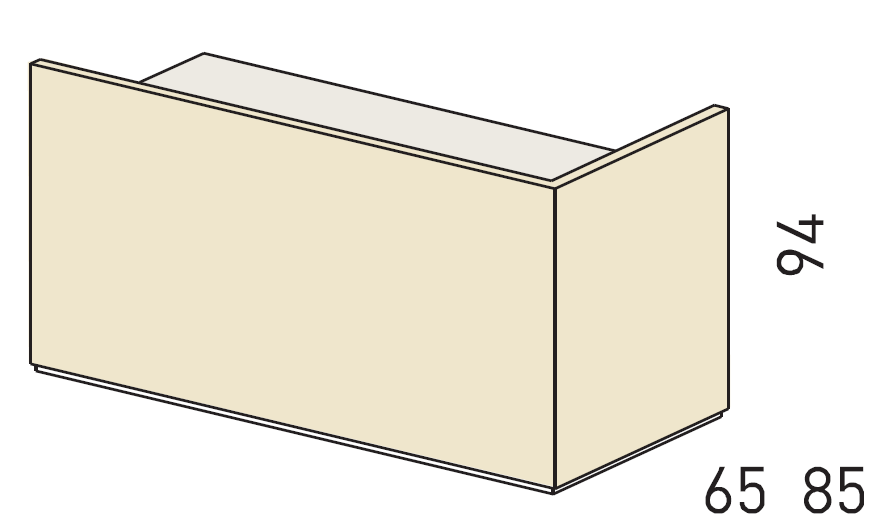

3 Cokół lady wykonany z płyty MDF lakierowanej o grubości 25 mm w kolorze kwarc. W cokołach mają być zamontowane regulatory poziomu. Poziomowanie w zakresie 0-25 mm ma się odbywać przy pomocy klucza imbusowego i być możliwe od środka lady. Lada wyposażona w oświetlenie LED, zamontowane w cokole. Kolor światła biały zimny. Diody mają oświetlać cokół. Oświetlenie ma być w linii poziomej. Przewody zasilające prowadzone w narożnikach modułów lad i mają być zabezpieczone metalową osłoną. W zestawach lad ma być zastosowane szeregowe łączenie oświetlenia. Lada ma posiadać możliwość montażu włącznika oświetlenia zintegrowanego z korytem kablowym z prawej lub lewej strony zestawu. Boki połączone z blatami za pomocą kątowników o szerokości 4cm. Lada ma posiadać pod blatem, na połączeniu z frontem lady, poziomy kanał kablowy. Ma on być jednocześnie elementem konstrukcyjnym. Kanał ma mieć w przekroju wym. 46x66 mm i ma być wykonany ze stali węglowej o grubości 1 mm, mieszczący elementy instalacji elektrycznej. Jest to kanał zamknięty dla użytkownika. Funkcję poziomego prowadzenia kabli ma spełniać metalowa rynna o wymiarze 40x46 mm, trwale zamontowana do kanału kablowego. W płytowych nogach lad pośrednich mają być zamontowane przepusty kablowe, umożliwiające poziome prowadzenia kabli. L3 szerokość 205 cm, głębokość 65 cm, wysokość 94 cm. Element lewy 205 Element prawy Element lewy 3

4 LADA NISKA PROSTA L1, L2 Blat roboczy lady ma składać się z dwóch elementów: część robocza blatu licująca się z bokami lady, ma mieć głębokość 65cm i ma być wykonana z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 25mm oklejonej dookoła obrzeżem PCV grubości 2mm; oraz części przedniej blatu wysuniętej przed front lady na 24cm. Blat przedni ma mieć grubości 50mm i ma być wykonany z płyty wiórowej, obustronnie melaminowanej, oklejonej obrzeżem PCV o grubości 2mm (nie dopuszcza się zastosowania płyt komórkowych). Blaty muszą być łączone ze sobą od dołu za pomocą profila o wymiarach 40x10mm, zamocowanego do części roboczej blatu. Blat biurka wyposażony w przelotkę na kable w kolorze szarym umieszczonej wg wskazań zamawiającego. Front lady ma być wykonany z płyty wiórowej gr. 50 mm obustronnie melaminowanej. Obrzeża frontów wykończone PCV o grubości 2mm. Nie dopuszcza się zastosowania na wąskich płaszczyznach obrzeża z linią podziału na jego głębokości. Nie dopuszcza się zastosowania płyt komórkowych. Lada ma posiadać pod blatem, na połączeniu z frontem lady, poziomy kanał kablowy. Ma on być jednocześnie elementem konstrukcyjnym. Kanał ma mieć w przekroju wym. 46x66 mm i ma być wykonany ze stali węglowej o grubości 1 mm, mieszczący elementy instalacji elektrycznej. Jest to kanał zamknięty dla użytkownika. Funkcję poziomego prowadzenia kabli ma spełniać metalowa rynna o wymiarze 40x46 mm, trwale zamontowana do kanału kablowego. Boki konstrukcyjne lad mają grubość 25mm i wyposażone są w regulatory poziomujące w zakresie 0-25 mm. Wysokość stopki regulatora wynosi 6 mm. Boki lad muszą mieć możliwość szeregowego łączenia z kolejnymi ladami lub z bokami zamykającymi. Boki lad muszą być łączone z frontami za pomocą złączek mimośrodowych jak na rys. Wymagana ilość takich złączek nie może być mniejsza niż 3 sztuki na połączenie boku z frontem. Po montażu niezbędne jest zaślepienie otworów w których znajdują się złączki. L1 szerokość 120 cm, głębokość 89 cm, wysokość 72 cm. L2 szerokość 140 cm, głębokość 89 cm, wysokość 72 cm. 4

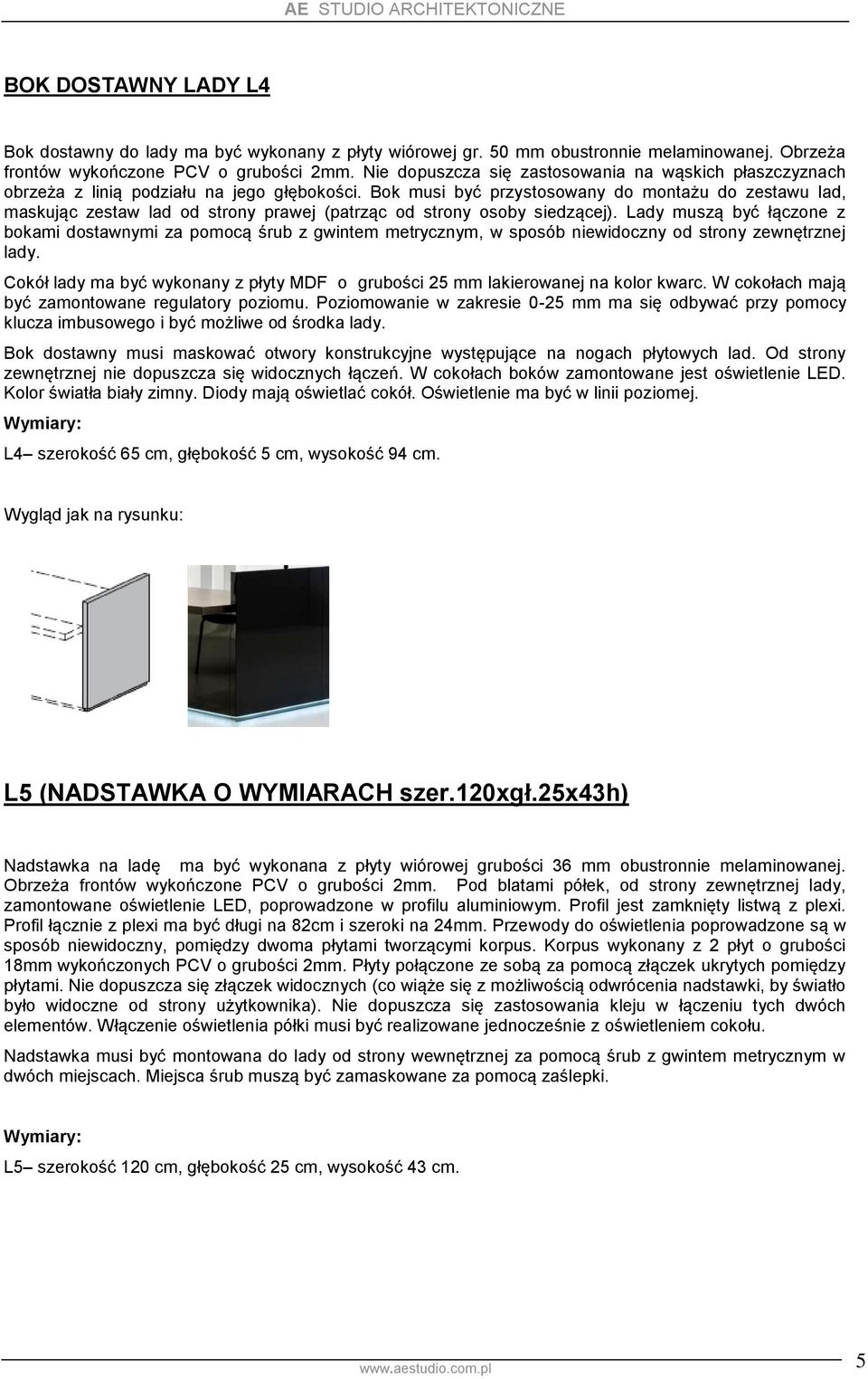

5 BOK DOSTAWNY LADY L4 Bok dostawny do lady ma być wykonany z płyty wiórowej gr. 50 mm obustronnie melaminowanej. Obrzeża frontów wykończone PCV o grubości 2mm. Nie dopuszcza się zastosowania na wąskich płaszczyznach obrzeża z linią podziału na jego głębokości. Bok musi być przystosowany do montażu do zestawu lad, maskując zestaw lad od strony prawej (patrząc od strony osoby siedzącej). Lady muszą być łączone z bokami dostawnymi za pomocą śrub z gwintem metrycznym, w sposób niewidoczny od strony zewnętrznej lady. Cokół lady ma być wykonany z płyty MDF o grubości 25 mm lakierowanej na kolor kwarc. W cokołach mają być zamontowane regulatory poziomu. Poziomowanie w zakresie 0-25 mm ma się odbywać przy pomocy klucza imbusowego i być możliwe od środka lady. Bok dostawny musi maskować otwory konstrukcyjne występujące na nogach płytowych lad. Od strony zewnętrznej nie dopuszcza się widocznych łączeń. W cokołach boków zamontowane jest oświetlenie LED. Kolor światła biały zimny. Diody mają oświetlać cokół. Oświetlenie ma być w linii poziomej. L4 szerokość 65 cm, głębokość 5 cm, wysokość 94 cm. L5 (NADSTAWKA O WYMIARACH szer.120xgł.25x43h) Nadstawka na ladę ma być wykonana z płyty wiórowej grubości 36 mm obustronnie melaminowanej. Obrzeża frontów wykończone PCV o grubości 2mm. Pod blatami półek, od strony zewnętrznej lady, zamontowane oświetlenie LED, poprowadzone w profilu aluminiowym. Profil jest zamknięty listwą z plexi. Profil łącznie z plexi ma być długi na 82cm i szeroki na 24mm. Przewody do oświetlenia poprowadzone są w sposób niewidoczny, pomiędzy dwoma płytami tworzącymi korpus. Korpus wykonany z 2 płyt o grubości 18mm wykończonych PCV o grubości 2mm. Płyty połączone ze sobą za pomocą złączek ukrytych pomiędzy płytami. Nie dopuszcza się złączek widocznych (co wiąże się z możliwością odwrócenia nadstawki, by światło było widoczne od strony użytkownika). Nie dopuszcza się zastosowania kleju w łączeniu tych dwóch elementów. Włączenie oświetlenia półki musi być realizowane jednocześnie z oświetleniem cokołu. Nadstawka musi być montowana do lady od strony wewnętrznej za pomocą śrub z gwintem metrycznym w dwóch miejscach. Miejsca śrub muszą być zamaskowane za pomocą zaślepki. L5 szerokość 120 cm, głębokość 25 cm, wysokość 43 cm. 5

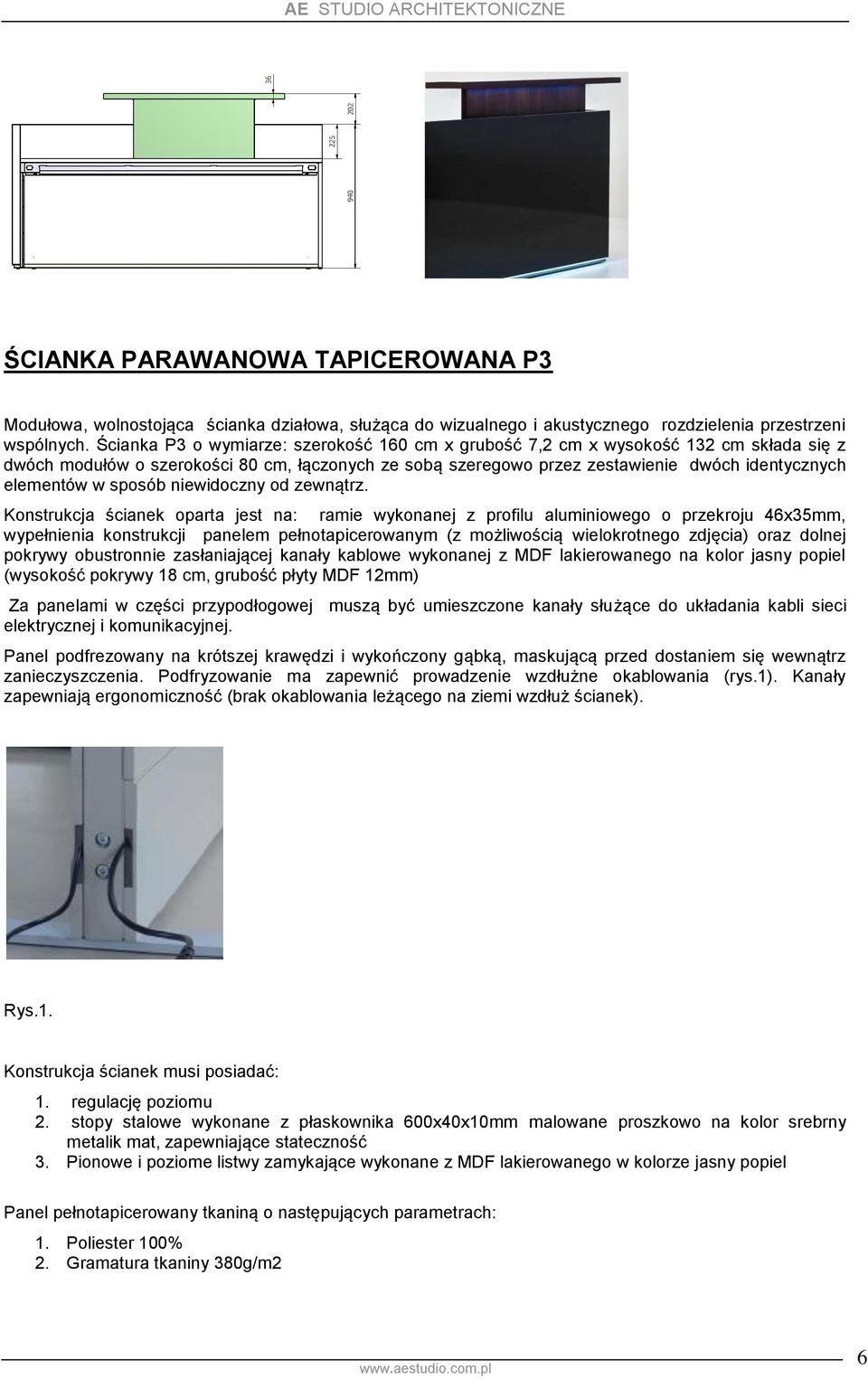

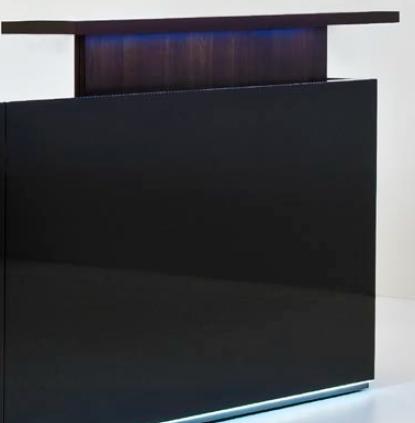

6 ŚCIANKA PARAWANOWA TAPICEROWANA P3 Modułowa, wolnostojąca ścianka działowa, służąca do wizualnego i akustycznego rozdzielenia przestrzeni wspólnych. Ścianka P3 o wymiarze: szerokość 160 cm x grubość 7,2 cm x wysokość 132 cm składa się z dwóch modułów o szerokości 80 cm, łączonych ze sobą szeregowo przez zestawienie dwóch identycznych elementów w sposób niewidoczny od zewnątrz. Konstrukcja ścianek oparta jest na: ramie wykonanej z profilu aluminiowego o przekroju 46x35mm, wypełnienia konstrukcji panelem pełnotapicerowanym (z możliwością wielokrotnego zdjęcia) oraz dolnej pokrywy obustronnie zasłaniającej kanały kablowe wykonanej z MDF lakierowanego na kolor jasny popiel (wysokość pokrywy 18 cm, grubość płyty MDF 12mm) Za panelami w części przypodłogowej muszą być umieszczone kanały służące do układania kabli sieci elektrycznej i komunikacyjnej. Panel podfrezowany na krótszej krawędzi i wykończony gąbką, maskującą przed dostaniem się wewnątrz zanieczyszczenia. Podfryzowanie ma zapewnić prowadzenie wzdłużne okablowania (rys.1). Kanały zapewniają ergonomiczność (brak okablowania leżącego na ziemi wzdłuż ścianek). Rys.1. Konstrukcja ścianek musi posiadać: 1. regulację poziomu 2. stopy stalowe wykonane z płaskownika 600x40x10mm malowane proszkowo na kolor srebrny metalik mat, zapewniające stateczność 3. Pionowe i poziome listwy zamykające wykonane z MDF lakierowanego w kolorze jasny popiel Panel pełnotapicerowany tkaniną o następujących parametrach: 1. Poliester 100% 2. Gramatura tkaniny 380g/m2 6

7 3. Ścieralność cykli Martindale`a (PN-EN ISO ) 4. Odporność na piling - 4 ( PN-EN ISO ) 5. Trudnozapalność papieros (PN-EN ) 6. Odporność na światło 4-6 (PN-EN ISO 105-B02) Nie dopuszcza się w ramach jednej ścianki, jednostronnie kilku paneli lub przeszyć w tapicerce. Ścianki mają być łączone ze sobą za pomocą specjalnych ceowników, które po montażu w ramie aluminiowej spinają dwie ścianki ze sobą w sposób niewidoczny od zewnątrz. Ceowniki wykonane z blachy giętej gr. 1,5 mm malowane proszkowo. Ceowniki mają również poprawiać stabilność układu. Ścianki muszą być montowane do lad/biurek za pomocą kątowników KRZESŁO OBROTOWE KOB Krzesło obrotowe na kółkach, z mechanizmem synchronicznym, na podnośniku gazowym o następujących wymiarach: Szerokość oparcia 440 mm w najszerszym miejscu Szerokość siedziska 490 mm Średnica podstawy Ø 645 mm Wysokość podłokietników 200 mm, liczona od najwyższego poziomu siedziska, z regulacją wysokości +70 mm Nakładka podłokietnika o szerokości 240 mm, Regulacja wysokości siedziska od poziomu 455 mm do poziomu 585 mm Wysokość całkowita od poziomu 895 mm do 1080 mm, Wysokość oparcia 440 mm Głębokość siedziska 430 mm Krzesło musi posiadać: Siedzisko i oparcie tapicerowane tkaniną, z poliuretanowymi nakładkami na podstawę siedziska i plecy oparcia, w kolorze czarnym. Łącznik oparcia oraz siedziska schowany w obudowie z tworzywa w kolorze czarnym. Siedzisko i oparcie z pianki wylewanej. Szkielet siedziska i oparcia na bazie formatki sklejkowej. Podłokietniki z regulacja wysokości z nakładkami PU Podstawę pięcioramienna, poliamidową w kolorze czarnym. Regulację siły odchylania siedziska i oparcia Mechanizm synchroniczny Oparcie z regulacją odchylania, z 4 pozycjami blokowania, z mechanizmem anti schock zapobiegającym uderzeniu oparcia w plecy Regulacje wysokości oparcia z 7 pozycjami blokowania Wyprofilowane oparcie poziomymi żebrowaniami Kółka o średnicy 50 mm do twardych powierzchni Zamawiający dla krzesła KP1 wymaga tkaniny o parametrach: Skład: 95% wełna, 5% poliamid; Gramatura: 435 g/m2. Do oferty należy dołączyć następujące atesty: Krzesło atest wytrzymałościowy wg norm PN EN 1022, PN EN Krzesło Protokół oceny Ergonomicznej zgodny z Rozporządzeniem Ministra Pracy i Polityki Socjalnej z 1 grudnia 1998 (Dz.U.Nr 148, poz. 973). Tapicerka atest na ścieralność cykli Martindala, wg EN :1999; 7

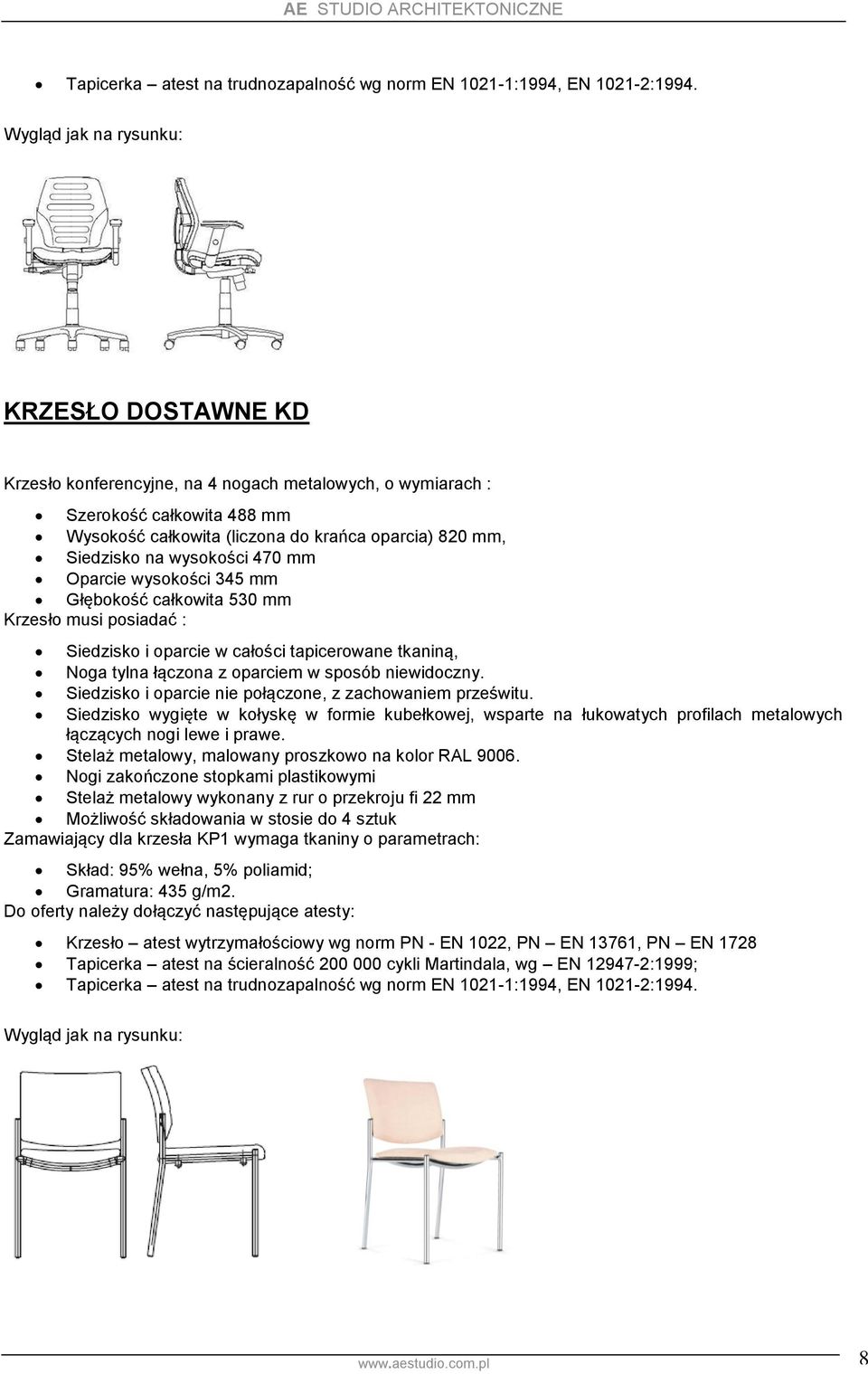

8 Tapicerka atest na trudnozapalność wg norm EN :1994, EN :1994. KRZESŁO DOSTAWNE KD Krzesło konferencyjne, na 4 nogach metalowych, o wymiarach : Szerokość całkowita 488 mm Wysokość całkowita (liczona do krańca oparcia) 820 mm, Siedzisko na wysokości 470 mm Oparcie wysokości 345 mm Głębokość całkowita 530 mm Krzesło musi posiadać : Siedzisko i oparcie w całości tapicerowane tkaniną, Noga tylna łączona z oparciem w sposób niewidoczny. Siedzisko i oparcie nie połączone, z zachowaniem prześwitu. Siedzisko wygięte w kołyskę w formie kubełkowej, wsparte na łukowatych profilach metalowych łączących nogi lewe i prawe. Stelaż metalowy, malowany proszkowo na kolor RAL Nogi zakończone stopkami plastikowymi Stelaż metalowy wykonany z rur o przekroju fi 22 mm Możliwość składowania w stosie do 4 sztuk Zamawiający dla krzesła KP1 wymaga tkaniny o parametrach: Skład: 95% wełna, 5% poliamid; Gramatura: 435 g/m2. Do oferty należy dołączyć następujące atesty: Krzesło atest wytrzymałościowy wg norm PN - EN 1022, PN EN 13761, PN EN 1728 Tapicerka atest na ścieralność cykli Martindala, wg EN :1999; Tapicerka atest na trudnozapalność wg norm EN :1994, EN :

9 KRZESŁO DOSTAWNE KD1 Krzesełko dziecięce wykonane z tworzywa polipropylenowego o wymiarach: szerokość: 39 cm, wysokość: 67 cm, głębokość siedziska: 26 cm, wysokość siedziska: 30 cm STOLIK DZIECIĘCY S1 Stolik dziecięcy wykonany z tworzywa polipropylenowego o wymiarach: długość: 77 cm, szerokość: 55 cm, wysokość: 48 cm SZAFA KARTOTEKOWA SZ9 5-szufladowa szafka kartotekowa. Korpus szafki wykonany z blachy stalowej gr. 1,0 mm, fronty szuflad z blachy gr. 1,0 mm, wieniec dolny z blachy ocynkowanej, pozostałe części szuflad z blachy gr. 0,8 mm. Szuflada przystosowana do teczek zawieszkowych (format A4 poziomo) na prowadnicach kulkowych o pełnym wysuwie, z zabezpieczeniem przed wypadaniem. Centralne ryglowanie szuflad. Maksymalny wymiar przechowywanego dokumentu 275 x 328 mm. Maksymalne obciążenie szuflady 50 kg. SZ9 szerokość 63 cm, głębokość 41,5 cm, wysokość 156,8 cm. 9

10 SZAFA NA AKTA 5 OH ŻALUZJOWA SZ5 Konstrukcja: jednolita konstrukcja metalowa, lakierowana proszkowo. Front: żaluzje żebrowe PCV z klasą niepalności M1 z zaciskami z miękkiego poliuretanu, zapewniającego ciche przesuwanie żaluzji. Listwa wykończeniowa namagnesowana, aby żaluzje dokładnie się zamykały. Szyna prowadząca zaciśnięta, ze standardowym łożyskiem oporowym, zapewniająca ciche i płynne przesuwanie żaluzji. Uchwyt zintegrowany z listwą wykończeniową, zapewniający automatyczne zamyka nie 2 żaluzji. Listwa wykonana z aluminium pokrytego powłoką PCV w kolorze żaluzji. Ścianki boczne z zębatkami o skoku 25 mm. Dno płaskie, zdejmowane na tym samym poziomie co zewnętrzny cokół. Szafa wyposażona w podstawę-cokół z poprzeczką wzmacniającą i regulatory poziomowania. Zamykana kluczem łamanym. Szafa wyposażona w metalowe przegrody pionowe 2 sztuki dla każdej z półek. Szerokość 100 cm, głębokość 43 cm wysokość 198 cm przegrody pionowe 10

11 STOLIK DO PRACY STOJĄCEJ S2 Blat i półka stolika wykonane z wysokiej jakości płyty wiórowej w klasie E1 - dwustronnie pokrytej melaminą o podwyższonej trwałości. Krawędzie boczne wykończone doklejką z tworzywa sztucznego o grubości 2 mm i promieniu r=3 mm. Blat płyta o grubości 25 mm, półka płyta o grubości 18 mm Stolik posiada nogi metalowe o przekroju okrągłym, zespawane parami z elementami wsporników podblatowych. S2 szerokość 90 cm, głębokość 90 cm, wysokość 105 cm. SZAFA NA ULOTKI SZ8 Szafa wykonana z płyty wiórowej melaminowanej o grubości 18 mm w klasie higieniczności E1 o podwyższonej trwałości (powierzchnia płyty antyrefleksyjna, bez porów przypominających strukturę drewna). Ściana tylna szafy wykonana z płyty meblowej grubości 8 mm, dwustronnie melaminowanej w kolorze korpusu, wklejana w rowki wyfrezowane w bokach oraz wieńcu dolnym i górnym szafy. Wszystkie krawędzie elementów płytowych mebla (również niewidoczne) zabezpieczone doklejką z tworzywa sztucznego o grubości 2mm i promieniu r=3mm. Drzwi płytowe zamontowane do boków korpusu za pomocą zawiasów puszkowych o kącie otwarcia 100 stopni. W drzwiach płytowych zamontowany zamek 3-punktowy oraz uchwyty metalowe, galwanizowane na kolor chrom mat. Regulacja wysokości położenia półki min co 32 mm na całej wysokości korpusu. Dolna część szafy wyposażona w półkę płytową o grubości 18 mm, zabezpieczoną przed przypadkowym wysunięciem z szafy za pomocą metalowej podpórki, która wchodzi w otwór wywiercony w półce. Górna część szafy wyposażona w 15 półek metalowych, przeznaczonych do prezentacji ulotek i druków. Poziomowanie szafy dostępne od wnętrza szafy poprzez wieniec dolny. Zamek z numerowanym cylindrem, numerowanym kluczykiem, jeden klucz łamany, numer grawerowany zarówno na cylindrze zamka jak i na kluczykach. Drzwi skrzydłowe szafy wyposażone w listwę przymykową wykonaną z tworzywa sztucznego i obitą gumą (eliminacja efektu trzasku). Listwa przymocowana do jednego skrzydła drzwi. SZ8 szerokość 80 cm, głębokość 42 cm, wysokość 188 cm. 11

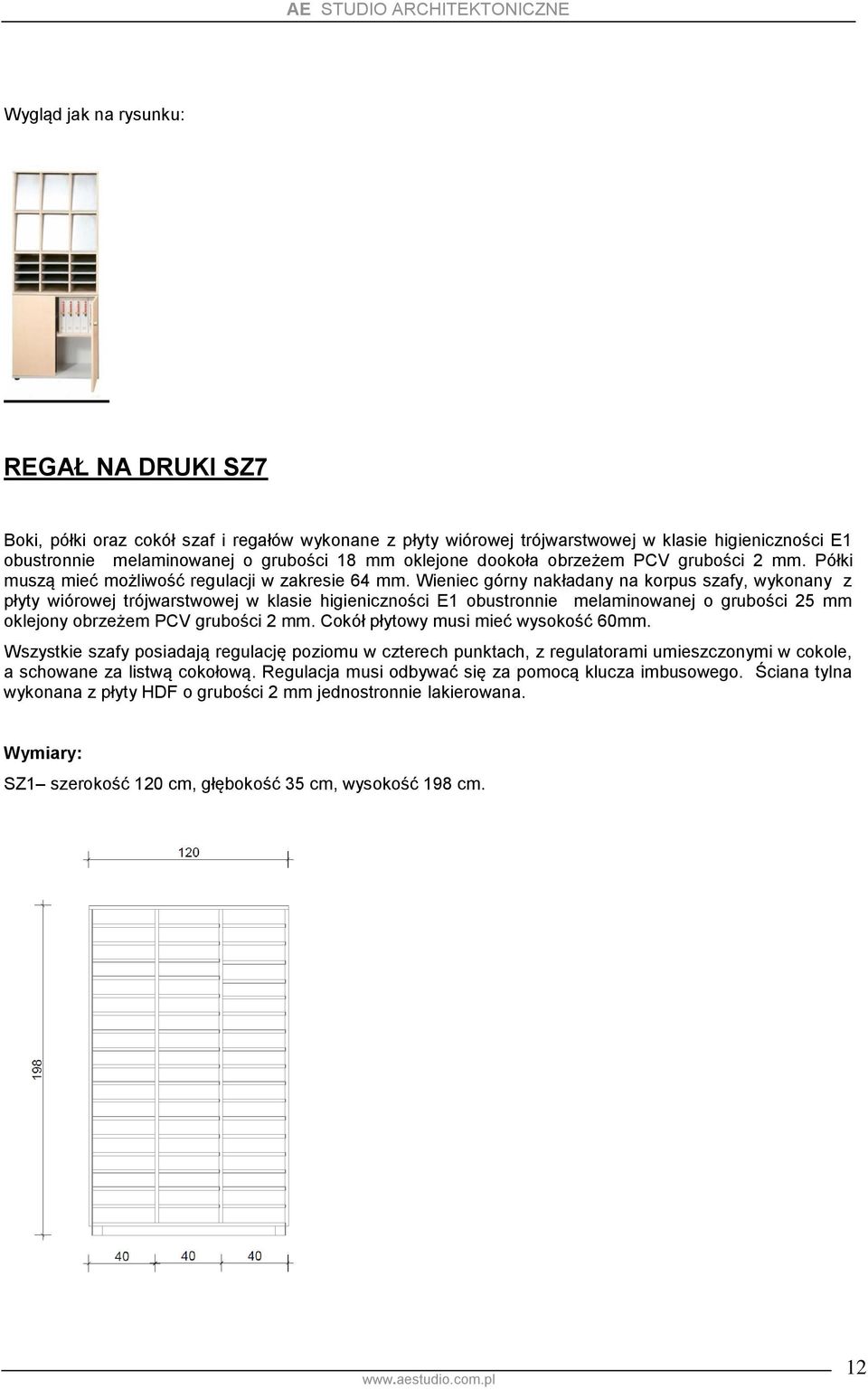

12 REGAŁ NA DRUKI SZ7 Boki, półki oraz cokół szaf i regałów wykonane z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 18 mm oklejone dookoła obrzeżem PCV grubości 2 mm. Półki muszą mieć możliwość regulacji w zakresie 64 mm. Wieniec górny nakładany na korpus szafy, wykonany z płyty wiórowej trójwarstwowej w klasie higieniczności E1 obustronnie melaminowanej o grubości 25 mm oklejony obrzeżem PCV grubości 2 mm. Cokół płytowy musi mieć wysokość 60mm. Wszystkie szafy posiadają regulację poziomu w czterech punktach, z regulatorami umieszczonymi w cokole, a schowane za listwą cokołową. Regulacja musi odbywać się za pomocą klucza imbusowego. Ściana tylna wykonana z płyty HDF o grubości 2 mm jednostronnie lakierowana. SZ1 szerokość 120 cm, głębokość 35 cm, wysokość 198 cm. 12
