Zapory przeciwogniowe i łączniki do przechowywania i transportu wybuchowych (łatwo palnych) cieczy, par i gazów.

Transkrypt

1 Zapory przeciwogniowe i łączniki do przechowywania i transportu wybuchowych (łatwo palnych) cieczy, par i gazów. Zaprojektowane aby zapobiec rozprzestrzenianiu się płomienia, wybuchu i detonacji w zbiornikach (rurociągach) każdego rodzaju. Wytwarzane zgodnie z najbardziej rygorystycznymi normami ochrony środowiska i z ich wymaganiami. Do naszych produktów posiadamy certyfikaty ATEX i TÜV. KITO ograniczniki i łączniki są zgodne w odniesieniu do nawet najsurowszych wymagań dotyczących eksplozji, wytrzymałości na spalanie i ochrony przed detonacją. KITO ograniczniki i łączniki są bardzo skrupulatnie testowane i zatwierdzone EUROPEJSKIM STANDARDEM EN

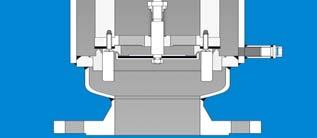

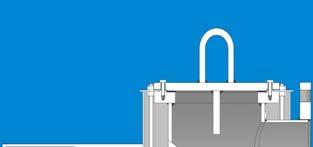

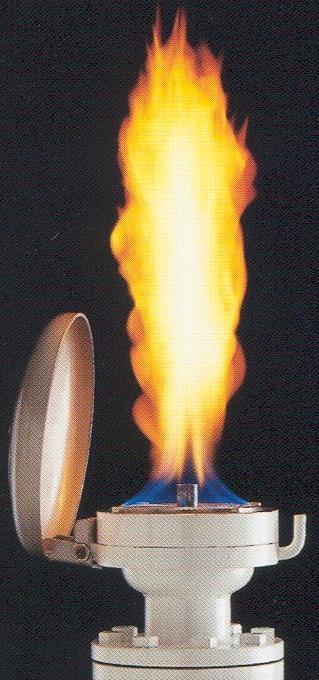

2 KITO Armatura przeciwwybuchowa i przeciwogniowa Wszystkie otwory odpowietrzające zbiorników, pojemników i połączeń rurowych, umożliwiające stałą wymianę gazową muszą być zabezpieczone armaturą przeciwwybuchową. Gazy mogą wydostawać się z nich bez przeszkód, również powietrze atmosferyczne może się do nich dostawać. Od opadów, brudu itp. zabezpieczone są pokrywą ze szkła akrylowego a także sitem. Możliwe są równierz pokrywy metalowe. Zapora ogniowa zabezpiecza pojemniki przed zwrotnym zapaleniem gazu. Prosta budowa pokryw pokazana jest na (rys.3). Jeżeli zapora ogniowa KITO stale zabezpiecza przed zapłonem zwrotnym gazu to spełniony zostaje warunek zabezpieczenia przeciwogniowego (rys.1). W przypadku powstania pożaru pokrywa ze szkła przepala się natychmiast a pokrywa metalowa odchyla. Powstająca przy tym temperatura ze spalania mieszanki gazowo-powietrznej może bez przeszkód przedostać się do otoczenia. By ograniczyć nieekonomiczne i nieekologiczne straty gazu używa się szybkich zaworów wyrównawczych. Są to te same zapory ogniowe w których dodatkowo wbudowano zawory dla regulacji ciśnienia. Produkuje się szybkie zawory wyrównawcze nadciśnienia i podciśnienia (rys.4) lub zawory uniwersalne nad- i podciśnienia równocześnie (rys.5). W wielu przypadkach, przy dość równych przepływach poleca się zawory uniwersalne, natomiast przy mocno zróżnicowanych przepływach (np. przy zbiornikach z silnie termicznym wyrównywaniem pojemności) stosowanie rozdzielnych zaworów nad- i podciśnienia jest bardziej uzasadnione. Chętnie przejmiemy od Państwa obliczenia ilości koniecznych dla Państwa instalacji zaworów, zgodnie z wielkością instalacji oraz obowiązującymi przepisami. Do tego będziemy potrzebowali informacji o danych Państwa instalacji o które poprosimy w oddzielnym formularzu. Rys.2 KITO Zapora przeciwogniowa Rys.3 KITO Kaptur odpowietrzający Rys.1 KITO Zapora przeciw ogniowa w trakcie pracy Rys.4 KITO Szybki zawór wyrównawczy podciśnienia Rys.5 KITO Uniwersalny szybki zawór Wyrównawczy nad- i podciśnienia

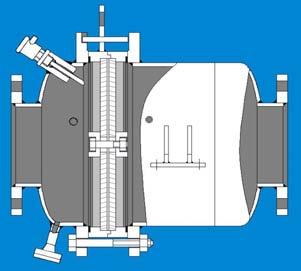

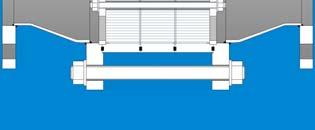

3 KITO Armatura antydetonacyjna Jeżeli w rurociągu zapali się mieszanka gazowa to przy odpowiedniej geometrii rur i ich długości z deflagracji może powstać (stabilna) detonacja. Siła takiej detonacji jest bardzo duża. KITO posiada w swojej ofercie armaturę antydetonacyjną. Zabudowana na przewodach zapora ogniowa spełnia przy tym swoje zadanie zatrzymując czoło płomienia postępującego przed falą ciśnienia (rys.6) KITO opracowało odpowiednią, sprawdzoną armaturę dla przypadków niestabilnej detonacji, które nie są rozpatrywane przez przepisy (rys.7) Wyboru odpowiedniego zabezpieczenia antydetonacyjnego dokonuje się według medium należącego do odpowiedniej klasy wybuchowości. Produkuje się armaturę obejmującą wszystkie klasy wybuchowości (rys.7 do rys.10). Ich zastosowanie ograniczają warunki atmosferyczne, jednakże są dostępne też wykonania dla podwyższonych ciśnień. Rodzaj zabudowy a także kierunek przepływu są dowolne. Prawie wszystkie zabezpieczenia antydetonacyjne są obustronne tzn. chronią instalacje w obu kierunkach. Zapory ogniowe są zoptymalizowane na niskie straty ciśnienia przy korzystnej cenowo budowie modułowej. Na rurociągach transportujących płynne medium montuje się przede wszystkim zapory mokre (rys.8) Zawory zwrotne są umieszczone głównie w linii ssania płynów-(rys. 9). Suche zabezpieczenie antydetonacyjne z połączeniem do atmosfery, na stałe podłączonego przewodu przewietrzającego w zależności od długości, spełnia rolę zapory ograniczającej i może w tej formie zastępować armaturę końcową (rys.2). W szczególnych warunkach np. przy przewodach pochodniowych do nadzoru powstawania ognia na zaporze ogniowej należy zabudować jeden lub wiele czujników temperaturowych. Do tego należy podpiąć odpowiedni układ zabezpieczający instalacje przed pożarem ciągłym z powodu stałego dopływu mieszanki gazowej. Rys.7 KITO Zabez. antydetonacyjne dla niestabilnych detonacji IIC Rys.8 KITO Zabez. antydetonacyjne mokre dla mediów płynnych Rys.6 KITO Zabez. antydetonacyjne w trakcie pracy Rys.9 Zabez. KITO Zawór zwrotny, Deto ubezpieczenia narodu Rys.10 KITO Zabez. antydetonacyjne dla detonacji stabilnych i podwyższonych ciśnień

4 KITO Armatura antydeflagracyjne Jeżeli w rurociągu zapali się mieszanka gazów, to rozpoczyna się eksplozja, która charakteryzuje się niskim ciśnieniami i małą prędkością płomienia. Do zapobiegania rozprzestrzeniania się niepożądanych reakcji w zabudowane części instalacji wmontowywuje się zabezpieczenia antydeflagracyjne. (rys.11 do 13). W przeciwieństwie do zabezpieczeń antydetonacyjnych zastosowanie ich ogranicza się do krótkich odcinków rur pomiędzy możliwym źródłem iskrzenia a armaturą. W szczególnych zastosowaniach np. w przewodach pochodniowych, do rozpoznawania pożaru należy zabudować jeden lub wiele czujników termicznych, podpiętych do obudowy zabezpieczającej przed stałym pożarem. Rys.11 KITO Zabez. antydeflagracyjne Rys.12 KITO Zabez. antydeflagracyjne (ekscentryczny struktury) Rys.13 KITO Zabez. antydeflagracyjne KITO Szczególne obszary zastosowania armatury Dla wagonów zbiornikowych skonstruowano zawory bezpieczeństwa o specjalnie niskiej zabudowie. Zawory zostały przebadane i dopuszczone. Istnieją wykonania dla pod- i nadciśnienia oraz kombinacja z gazowym połączeniem wahadłowym (rys.14). Wykonania bez zapór płomieniowych jak również wykonania specjalne dla mediów korozyjnych także należą do naszego programu produkcji (rys.15). W ofercie mamy również urządzenia zabezpieczające przed przejściem płomienia dla kontenerów zbiornikowych a także dla cystern samochodowych (rys.16). Obok zabezpieczeń antydetonacyjnych dostarczamy zawory pod- i nadciśnieniowe oraz uniwersalne. Spełniają one aktualne normy wg ADR/GGVS i ADR/GGVE. Rys.14 KITO Zawór bezpieczeństwa dla wagonu zbiornikowego Rys.15 KITO Zawór bezpieczeństwa dla wagonu zbiornikowego Rys.16 KITO Zawór bezpieczeństwa dla wagonu zbiornikowego

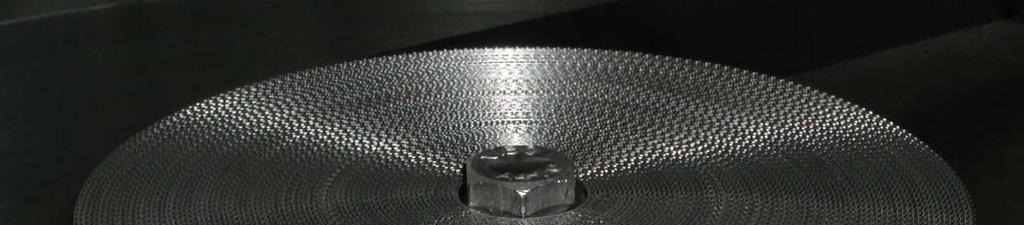

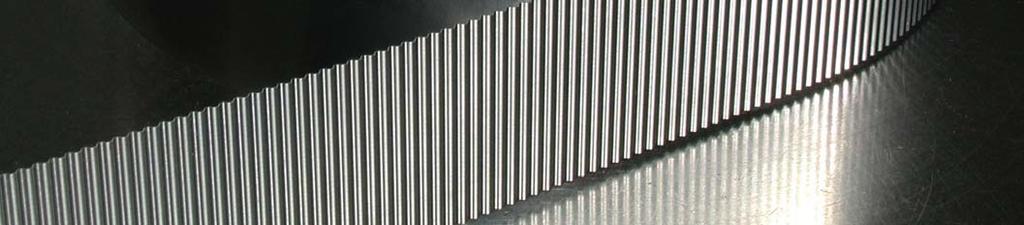

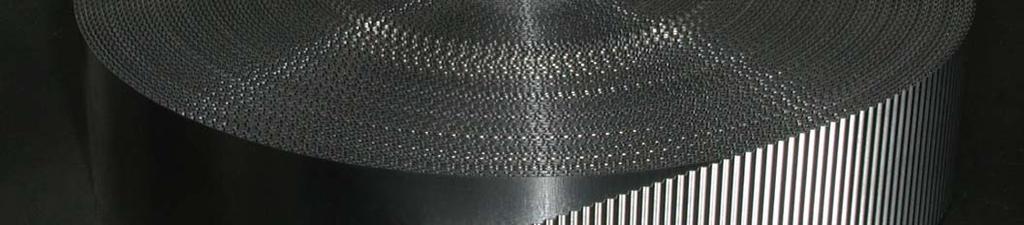

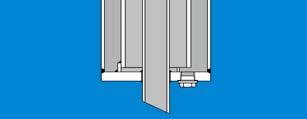

5 Konstrukcja elementów ochronnych KITO Urządzenia ochrony przeciwwybuchowej, detonacji i eksplozji są zestandaryzowane Europejskimi Normami EN Zabezpieczenia KITO zdały wszystkie testy EC i wszystkie maja znak CE. Dlatego Wszystkie produkty odpowiadają Europejskiej dyrektywie 94/4/EC (ATEX 100). Krajowe regulacje prawne winny być konsultowane. Rozwineliśmy elementy ochrony ogniowej KITO oparty na zasadzie ekranu DAVY i jego derywacje, oraz tak zwany żwirowy garnek. Elementy przerywaczy płomienia KITO skręcane z dwóch taśm ze stali nierdzewnej o grubości od 0,2 do 0,15mm i szerokości zależnej od rodzaju konstrukcji. Serce przerywacza płomienia KITO składa się z dwóch pasów. Jeden pas gładki a drugi falisty. Taka forma taśmy gładkiej i falistej, powoduje powstanie trójkątów. Szerokość luki trójkąta jest określana przez klasę wybuchowości substancji w oparciu o MESG. Specjalne gazy, mieszaniny oraz pary, ciecze i inne mikstury z ponad normalnymi właściwościami wybuchowymi mogą być zbadane w instytucie i na podstawie badań zostanie zaprojektowany i zbudowany przerywacz. Oczywiście ze wszystkimi certyfikatami CE. Rys.17 Element przerywacza w trakcie produkcji.

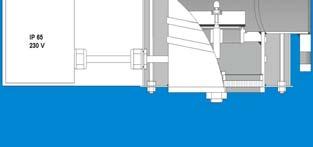

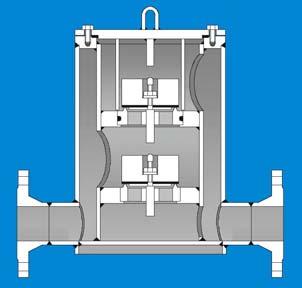

6 KITO Inna armatura zabezpieczająca W uzupełnieniu armatury płomieniowej mamy w ofercie wg norm europejskich różne warianty zaworów końcowych i rurociągowych charakteryzujących się szczególnie niskimi ciśnieniami roboczymi (rys.17). Szczególne rodzaje wyposażenia i wykonanie jak np. instalacje grzewcze elektryczne, wodne i parowe (rys.18), zbliżeniowe czujniki indukcyjne produkujemy według zapotrzebowania i życzenia klienta. Nasza armatura jest produkowana ze specjalnych materiałów np. tworzyw sztucznych lub wysoko odpornych na korozje metali. Możemy dostarczyć je w każdym wykonaniu specjalnym. Rys.17 KITO Zawory do rurociągów Rys.18 KITO Szybki zawór wyrównawczy rozgrzewany elektrycznie Rys.19 KITO Nad-podciśnieniowy zawór w wykonaniu z tworzyw sztucznych Utrzymanie armatury KITO Wszystkie urządzenia KITO potrzebują konserwacji w bardzo niewielkim zakresie. Zaświadczenia o teście na prawidłowość budowy wymuszają ciągłą kontrolę armatury w zależności od warunków pracy. Jako producent wg TRbF180 i WHG 191 poinformujemy Państwa o tychże kontrolach, a także o wszystkich pracach konserwacyjnych i procesach natawnych. Przedstawiony przez : Przeszkolimy Państwa personel w temacie naszych armatur u nas w firmie lub na życzenie w Państwa firmie bądź na budowie. Konieczne części zapasowe naszych urządzeń mogą, po podaniu typu i numeru fabrycznego, być dostarczone do Was. Powyższe i inne informacje możecie Państwo odczytać z tabliczki znamionowej, która znajduje się na każdym produkcie. Armatura bez znaczka CE nie może być odnawiana za pomocą części zamiennych. Służymy kompletną informacją na ten temat. Schmalbachstraße 2A. D Braunschweig P.O.Box D Braunschweig Phone +49 (531) Telefax +49 (531) sales@kito.de Internet
