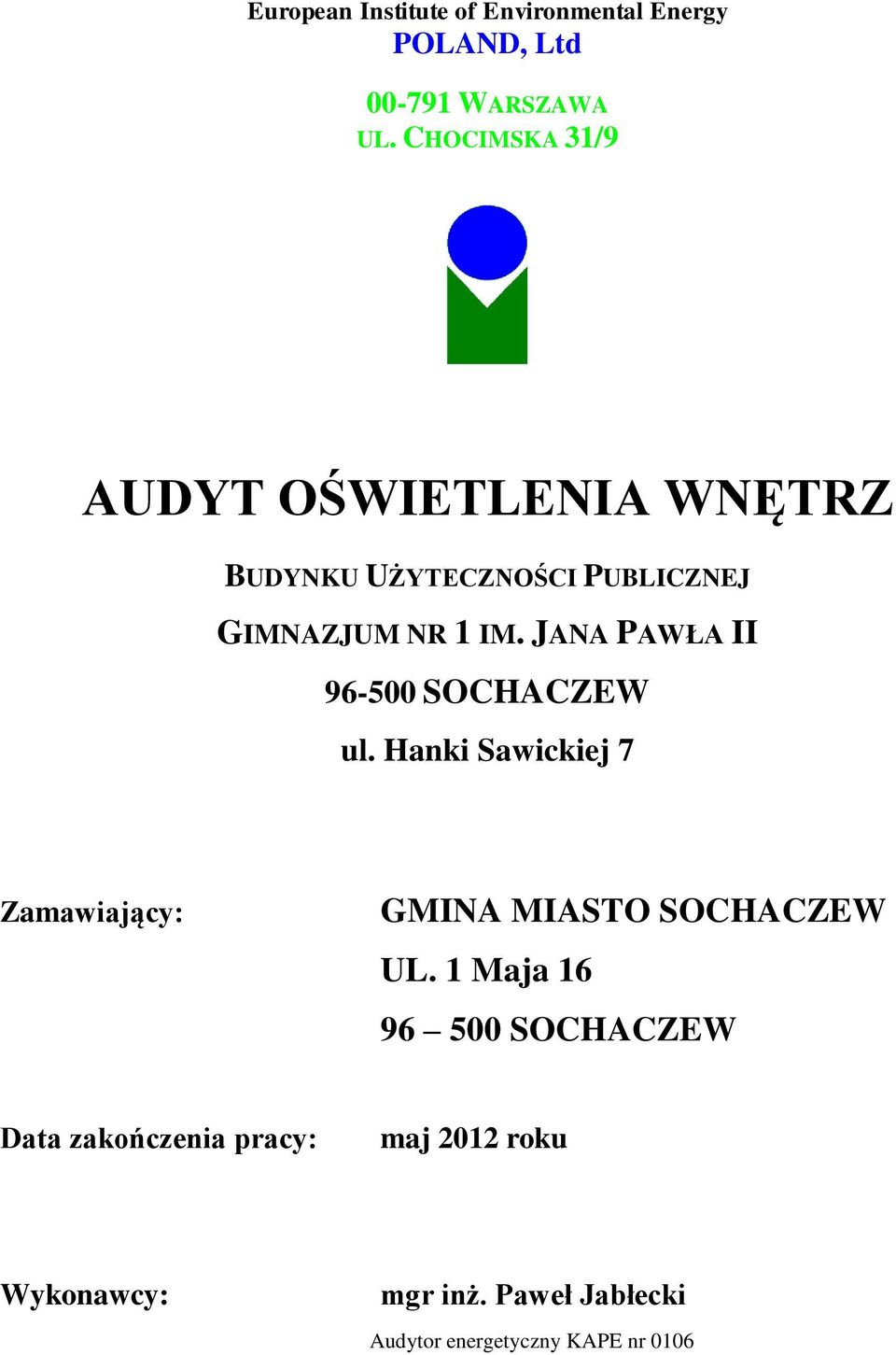

1 European Institute of Environmental Energy POLAND, Ltd WARSZAWA UL. CHOCIMSKA 31/9 AUDYT OŚWIETLENIA WNĘTRZ BUDYNKU UŻYTECZNOŚCI PUBLICZNEJ GIMNAZJUM NR 1 IM. JANA PAWŁA II SOCHACZEW ul. Hanki Sawickiej 7 Zamawiający: GMINA MIASTO SOCHACZEW UL. 1 Maja SOCHACZEW Data zakończenia pracy: maj 2012 roku Wykonawcy: mgr inż. Paweł Jabłecki Audytor energetyczny KAPE nr 0106

2 Audyt oświetlenia wnętrz budynku Gimnazjum nr 1 w Sochaczewie, ul. Hanki Sawickiej Dokumenty i dane źródłowe wykorzystane przy opracowaniu audytu oraz wytyczne i uwagi inwestora 1.1.Dokumentacja projektowa: Audyt energetyczny budynku mgr Zb. Starzyński ; Starzyński Professional Sochaczew 2009r. P.T. termomodernizacji budynku mgr inż. arch. B. Urban Olsztyn 2009r. 1.2.Inne dokumenty: 1. Ustawa z dnia r. o wspieraniu termomodernizacji i remontów - Dz.U. Nr.223, poz Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i form audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także oceny opłacalności przedsięwzięcia termomodernizacyjnego Dz.U. Nr 43 poz Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie - Dz. U. Nr 75 poz. 690 z późn. zm. 4. Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącej samodzielną całość techniczno-użytkową oraz sposobu sporządzania i wzorów świadectw ich charakterystyki energetycznej Dz.U. nr 201 poz Polska Norma PN-EN I:2004 Światło i oświetlenie. Oświetlenie miejsc pracy. Część I. Miejsca pracy we wnętrzach 6. Polska Norma PN-IEC :2003. Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Inne wyposażenie. Oprawy oświetleniowe i instalacje oświetleniowe. 1.3.Osoby udzielające informacji: pracownicy Urzędu Miasta Sochaczew 1.4 Data wizji lokalnej: kwiecień 2012r Wytyczne, sugestie, ograniczenia i uwagi inwestora ( zleceniodawcy) obniżenie kosztów oświetlenia wnętrz budynku, uzyskanie dotacji lub pożyczki na wykonanie działań modernizacyjnych ze środków NFOŚ, WFOŚ, GIS, POIŚ, RPO lub podobnych 1.6. Zadeklarowany maksymalny wkład własny na pokrycie kosztów modernizacji instalacji oświetlenia wnętrz Inwestor zamierza pozyskać dofinansowanie w maksymalnej możliwej wielkości w formie dotacji lub pożyczki

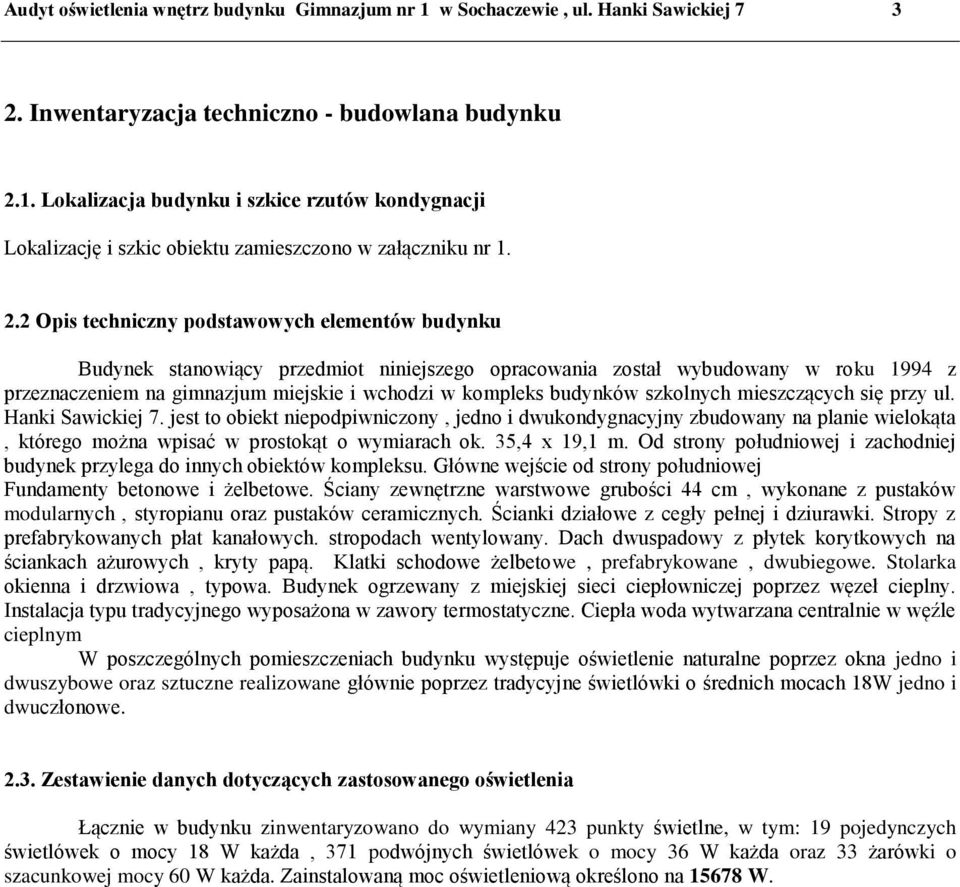

3 Audyt oświetlenia wnętrz budynku Gimnazjum nr 1 w Sochaczewie, ul. Hanki Sawickiej Inwentaryzacja techniczno - budowlana budynku 2.1. Lokalizacja budynku i szkice rzutów kondygnacji Lokalizację i szkic obiektu zamieszczono w załączniku nr Opis techniczny podstawowych elementów budynku Budynek stanowiący przedmiot niniejszego opracowania został wybudowany w roku 1994 z przeznaczeniem na gimnazjum miejskie i wchodzi w kompleks budynków szkolnych mieszczących się przy ul. Hanki Sawickiej 7. jest to obiekt niepodpiwniczony, jedno i dwukondygnacyjny zbudowany na planie wielokąta, którego można wpisać w prostokąt o wymiarach ok. 35,4 x 19,1 m. Od strony południowej i zachodniej budynek przylega do innych obiektów kompleksu. Główne wejście od strony południowej Fundamenty betonowe i żelbetowe. Ściany zewnętrzne warstwowe grubości 44 cm, wykonane z pustaków modularnych, styropianu oraz pustaków ceramicznych. Ścianki działowe z cegły pełnej i dziurawki. Stropy z prefabrykowanych płat kanałowych. stropodach wentylowany. Dach dwuspadowy z płytek korytkowych na ściankach ażurowych, kryty papą. Klatki schodowe żelbetowe, prefabrykowane, dwubiegowe. Stolarka okienna i drzwiowa, typowa. Budynek ogrzewany z miejskiej sieci ciepłowniczej poprzez węzeł cieplny. Instalacja typu tradycyjnego wyposażona w zawory termostatyczne. Ciepła woda wytwarzana centralnie w węźle cieplnym W poszczególnych pomieszczeniach budynku występuje oświetlenie naturalne poprzez okna jedno i dwuszybowe oraz sztuczne realizowane głównie poprzez tradycyjne świetlówki o średnich mocach 18W jedno i dwuczłonowe Zestawienie danych dotyczących zastosowanego oświetlenia Łącznie w budynku zinwentaryzowano do wymiany 423 punkty świetlne, w tym: 19 pojedynczych świetlówek o mocy 18 W każda, 371 podwójnych świetlówek o mocy 36 W każda oraz 33 żarówki o szacunkowej mocy 60 W każda. Zainstalowaną moc oświetleniową określono na W.

4 Audyt oświetlenia wnętrz budynku Gimnazjum nr 1 w Sochaczewie, ul. Hanki Sawickiej Propozycja działań zmierzających do ograniczenia kosztów związanych ze zużyciem energii elektrycznej na potrzeby oświetlenia wewnętrznego Określenie zakresu rzeczowego robót Zainstalowane oświetlenie wewnętrzne w budynku charakteryzuje się małą funkcjonalnością, sporą awaryjnością, niewłaściwym stopniem doświetlenia w związku z powyższym zachodzi konieczność jego wymiany na nowoczesne spełniające kryteria polskich i europejskich norm oświetlenia miejsc pracy. W niniejszym opracowaniu kierując się wytycznymi konkursu GIS zorganizowanego przez Narodowy Fundusz Ochrony Środowiska i Gospodarki Wodnej ograniczono się jedynie do analizy wymiany punktów świetlnych bez uwzględnienia wymiany przewodów, włączników, tablic elektrycznych i zabezpieczeń. Powyższe działania są kosztami niekwalifikowanymi i ich realizacja powinna być finansowana ze środków niepublicznych Określenie kosztów realizacji zadania Do obliczeń przyjęto następujące ceny jednostkowe na podstawie analizy ofert firm produkujących osprzęt elektryczny wywodzących się z Unii Europejskiej oraz kosztów dostawy i wymiany: - koszt wymiany 1 świetlówki zł + VAT 23% - koszt wymiany 1 żarówki - 50 zł + VAT 23% Łączny koszt wymiany oświetlenia w budynku wyniesie: N = ( 120 x x 371 x x 50 ) x 1,23 = ,10 zł 3.3. Określenie mocy zainstalowanej po realizacji zadania 19 x x 2 x x 12 = 8767 W 3.4. Określenie szacunkowych oszczędności w wyniku realizacji zadania Z uwagi na brak usprawnień wpływających na zmniejszenie zużycia energii wskutek: obniżenia natężenia oświetlenia do poziomu wymaganego, uwzględnienia nieobecności użytkowników w miejscu pracy oraz wykorzystania światła dziennego w oświetleniu zamieszczony w Rozporządzeniu Ministra Infrastruktury z dnia r. w sprawie metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącej samodzielną całość techniczno-użytkową oraz sposobu sporządzania i wzorów świadectw ich charakterystyki energetycznej wzory nr 2.43 i 2.44 można uprościć do postaci: E el = P N1el x t 01el P N2el x t 02el, gdzie: E el szacunkowe oszczędności zużycia energii oświetlenia, MWh/rok P 01el, P 02el moc jednostkowa opraw oświetlenia podstawowego wbudowanego w danym wnętrzu lub budynku użyteczności publicznej przyjmowana na podstawie projektu oświetlenia budynku lub na podstawie 180a przepisów technicznobudowlanych, MW t 1el, t 2el - uśredniony czas użytkowania oświetlenia w ciągu roku, h/rok. Uśredniony czas użytkowania oświetlenia w ciągu roku dla budynku o podobnym charakterze zgodnie z Rozporządzeniem Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącej samodzielną całość techniczno-użytkową oraz sposobu sporządzania i wzorów świadectw ich charakterystyki energetycznej wynosi 2000 h/rok E el = x 10-6 x x 10-6 x 2000 = 13,82 MWh/rok E el% = E el /E el1 x 100% E el% = 13,82 / 31,36 x 100% = 44,1 %

5 Audyt oświetlenia wnętrz budynku Gimnazjum nr 1 w Sochaczewie, ul. Hanki Sawickiej 7 5 W celu określenia przewidywanych rocznych oszczędności kosztów energii oświetlenia w budynku należy skorzystać ze wzoru: O el = E el x O z, gdzie: O z średnioroczna cena energii elektrycznej, zł/mwh. Średnioroczna cena energii elektrycznej ustalona została w wysokości 567 zł/mwh, na podstawie analizy faktur za dostawę wstawianych przez Zakład Energetyczny PGE Obrót SA z siedzibą w Łodzi wg taryfy C11 O el = ( ) x 2000 x 10-6 x 567 = 7837,07 zł/rok 3.4. Wskaźnik ekonomiczny opłacalności realizacji zadania Jako ekonomiczny wskaźnik opłacalności realizacji zadania przyjęto prosty czas zwrotu SPBT stanowiący stosunek nakładów do rocznych oszczędności: SPBT = N / O el SPBT = ,10 / 7837,07 = 14,6 lat

6 Audyt oświetlenia wnętrz budynku Gimnazjum nr 1 w Sochaczewie, ul. Hanki Sawickiej 7 6 Załącznik nr 1

7 Audyt oświetlenia wnętrz budynku Gimnazjum nr 1 w Sochaczewie, ul. Hanki Sawickiej 7 7
