1 Osprzętowanie dla Sunny Central COMMUNICATION CABINET (COM-C) Opis techniczny COM-C-TPL Verze 1.0 PL
2

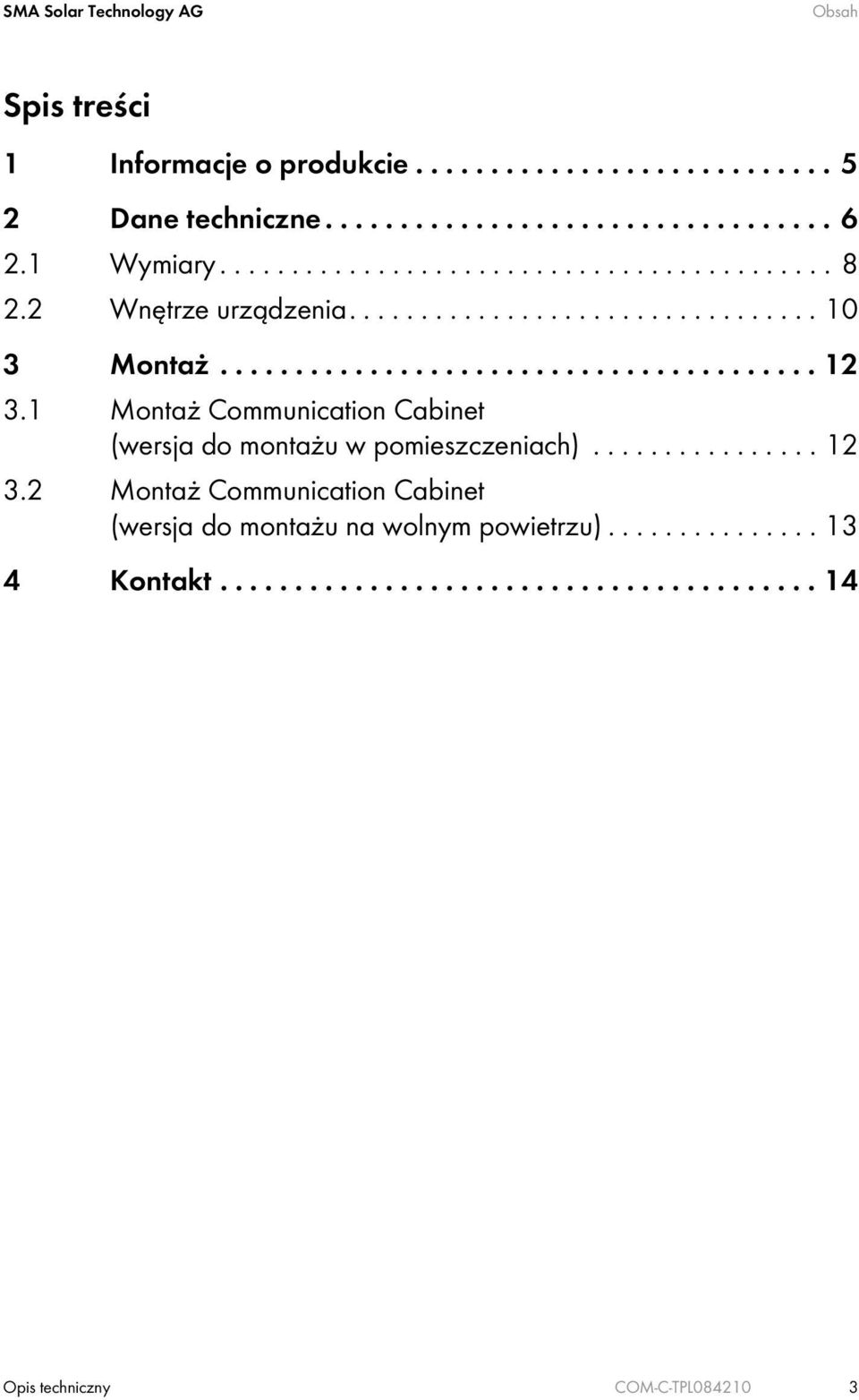

3 SMA Solar Technology AG Obsah Spis treści 1 Informacje o produkcie Dane techniczne Wymiary Wnętrze urządzenia Montaż Montaż Communication Cabinet (wersja do montażu w pomieszczeniach) Montaż Communication Cabinet (wersja do montażu na wolnym powietrzu) Kontakt Opis techniczny COM-C-TPL
4 Obsah SMA Solar Technology AG 4 COM-C-TPL Opis techniczny
5 SMA Solar Technology AG Informacje o produkcie 1 Informacje o produkcie Rozdzielacz komunikacyjny Communication Cabinet firmy SMA Solar Technology służy do łączenia ze sobą wszystkich komponentów komunikacyjnych wykorzystywanych w wielkowymiarowych instalacjach solarnych z przemiennikami częstotliwości Sunny Central. Communication Cabinet umożliwia wykonanie technicznych połączeń komunikacyjnych między maks. 150 uczestnikami z wykorzystaniem standardu Ethernet. Rozdzielacz może być ustawiany w pomieszczeniach lub na wolnym powietrzu, możliwy jest też montaż na podstawie lub montaż ścienny. Wyposażenie podstawowe rozdzielacza obejmuje gniazda sieciowe z zestykiem ochronnym (służące np. do podłączania zasilaczy) oraz zasilacz 230 V/24 V. Wszelkiego rodzaju wyposażenie dodatkowe można zamówić w firmie SMA Solar Technology. Communication Cabinet jest zasilany z sieci zewnętrznej. Centralna przetwornica częstotliwości Central może być podłączona za pomocą przewodów CAT, lub - w przypadku większych odległości - za pomocą światłowodów. Dane mogą być rejestrowane przez opcjonalne urządzenie Sunny WebBox. Przesył danych do zdalnych urządzeń monitorujących odbywa się za pomocą opcjonalnych routerów - model do wyboru. Możliwy jest transfer bezprzewodowy przez sieć GSM/GPRS lub przez sieć telefoniczną. W przypadku przesyłu przez sieć GSM/GPRS w zakres dostawy wchodzi zewnętrzna antena GSM. Opis techniczny COM-C-TPL
6 Dane techniczne SMA Solar Technology AG 2 Dane techniczne Obudowa Możliwość montażu na wolnym powietrzu Odporność na promieniowanie UV Możliwość ustawienia na podstawie Montaż ścienny Materiał (wersja do montażu na wolnym powietrzu) Materiał (wersja do montażu w pomieszczeniach) Kolor (wersja do montażu na wolnym powietrzu) Kolor (wersja do montażu w pomieszczeniach) Odporność na ogień (wersja do montażu na wolnym powietrzu) Odporność na ogień (wersja do montażu w pomieszczeniach) Siłownik zamykający (klucz piórowy do szaf rozdzielczych, dwustronny) Szyna kablowa Wymiary i waga Obudowa do montażu na wolnym powietrzu (szer. x wys. x gł. w mm) Obudowa do montażu w pomieszczeniach (szer. x wys. x gł. w mm) COM-C Tak Tak, tylko w wersji do montażu na wolnym powietrzu Tak, tylko w wersji do montażu na wolnym powietrzu (opcjonalnie) Tak (tylko w wersji do montażu na wolnym powietrzu) Poliester (wzmocniony włóknami szklanymi) Blacha stalowa RAL 7035 jasnoszary, barwiony w masie RAL struktura samogasnący, niezawierający halogenów niepalny Przygotowany do montażu przez klienta Tak, tylko w przypadku montażu na podstawie 1000 x 750 x x 760 x 300 Podstawa (szer. x wys. x gł. w mm) 1100 x 940 x 310 Waga ok. 40 kg (w zależności od wyposażenia) (wersja do montażu na wolnym powietrzu) Waga (wersja do montażu w pomieszczeniach) ok. 50 kg (w zależności od wyposażenia) Waga (podstawa) 25 kg Parametry wejściowe Napięcie znamionowe 230 V, 50/60 Hz Prąd znamionowy 1,0 A Maks. dobezpieczenie 16 A Przyłącze 3-żyłowy zacisk przyłączowy (0,08-2,5 mm 2 ; Cage Clamp) 6 COM-C-TPL Opis techniczny
7 SMA Solar Technology AG Dane techniczne COM-C Wyposażenie standardowe Gniazda z zestykami ochronnymi 5 sztuk Zasilacz 1 x 230 V AC / 24 V DC Wyposażenie opcjonalne Router GSM/GPRS wraz z anteną zewnętrzną Maks. 2 sztuki Router ISDN Maks. 2 sztuki Router DSL Maks. 1 sztuka Modem DSL Maks. 1 sztuka Sunny WebBox Maks. 3 sztuki Switch Ethernet z 8 portami Maks. 4 sztuki Media konwerter (tryb multi lub single) Maks. 4 sztuki RJ45 / światłowód Złącza (w zależności od wybranej opcji) Komunikacja RJ 45 / Ethernet lub światłowód Standardy Deklaracja zgodności WE Tak Rodzaj ochrony i warunki otoczenia Ochrona zgodna z normą DIN EN IP 54 Dopuszczalne temperatury otoczenia [T] 20 C C Względna wilgotność powietrza bez % kondensacji (pow. obieg.) Opis techniczny COM-C-TPL
8 Dane techniczne SMA Solar Technology AG 2.1 Wymiary Communication Cabinet (wersja do montażu ściennego w pomieszczeniach) 8 COM-C-TPL Opis techniczny
9 SMA Solar Technology AG Dane techniczne Communication Cabinet (wersja do montażu na wolnym powietrzu z podstawą) Opis techniczny COM-C-TPL
10 Dane techniczne SMA Solar Technology AG 2.2 Wnętrze urządzenia Communication Cabinet (wersja do montażu w pomieszczeniach) z pełnym wyposażeniem (Wyposażenie zależy od wersji wyposażenia) 10 COM-C-TPL Opis techniczny
11 SMA Solar Technology AG Dane techniczne Communication Cabinet (wersja do montażu na wolnym powietrzu) z pełnym wyposażeniem (Wyposażenie zależy od wersji wyposażenia) Opis techniczny COM-C-TPL

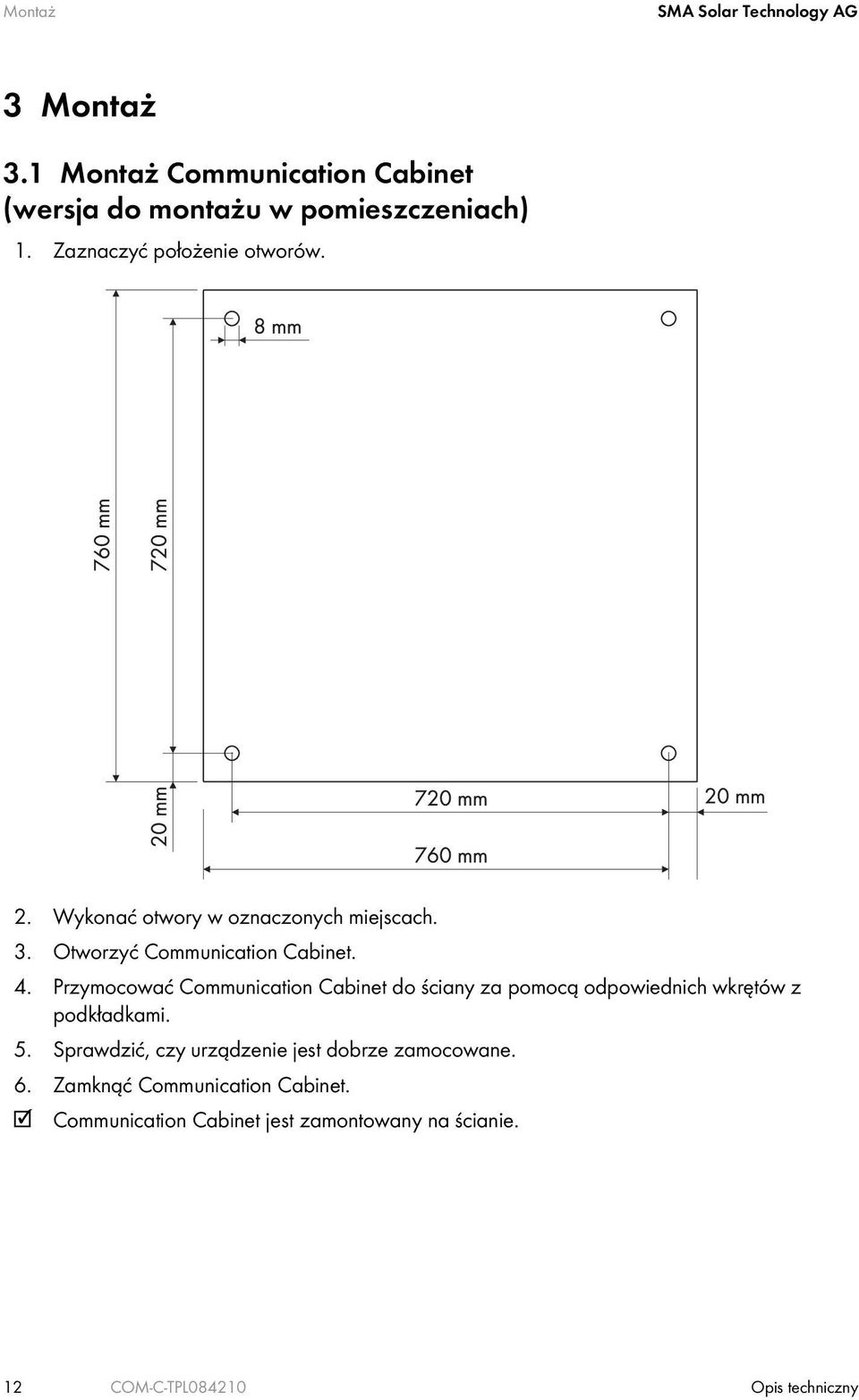

12 Montaż SMA Solar Technology AG 3 Montaż 3.1 Montaż Communication Cabinet (wersja do montażu w pomieszczeniach) 1. Zaznaczyć położenie otworów. 2. Wykonać otwory w oznaczonych miejscach. 3. Otworzyć Communication Cabinet. 4. Przymocować Communication Cabinet do ściany za pomocą odpowiednich wkrętów z podkładkami. 5. Sprawdzić, czy urządzenie jest dobrze zamocowane. 6. Zamknąć Communication Cabinet. Communication Cabinet jest zamontowany na ścianie. 12 COM-C-TPL Opis techniczny

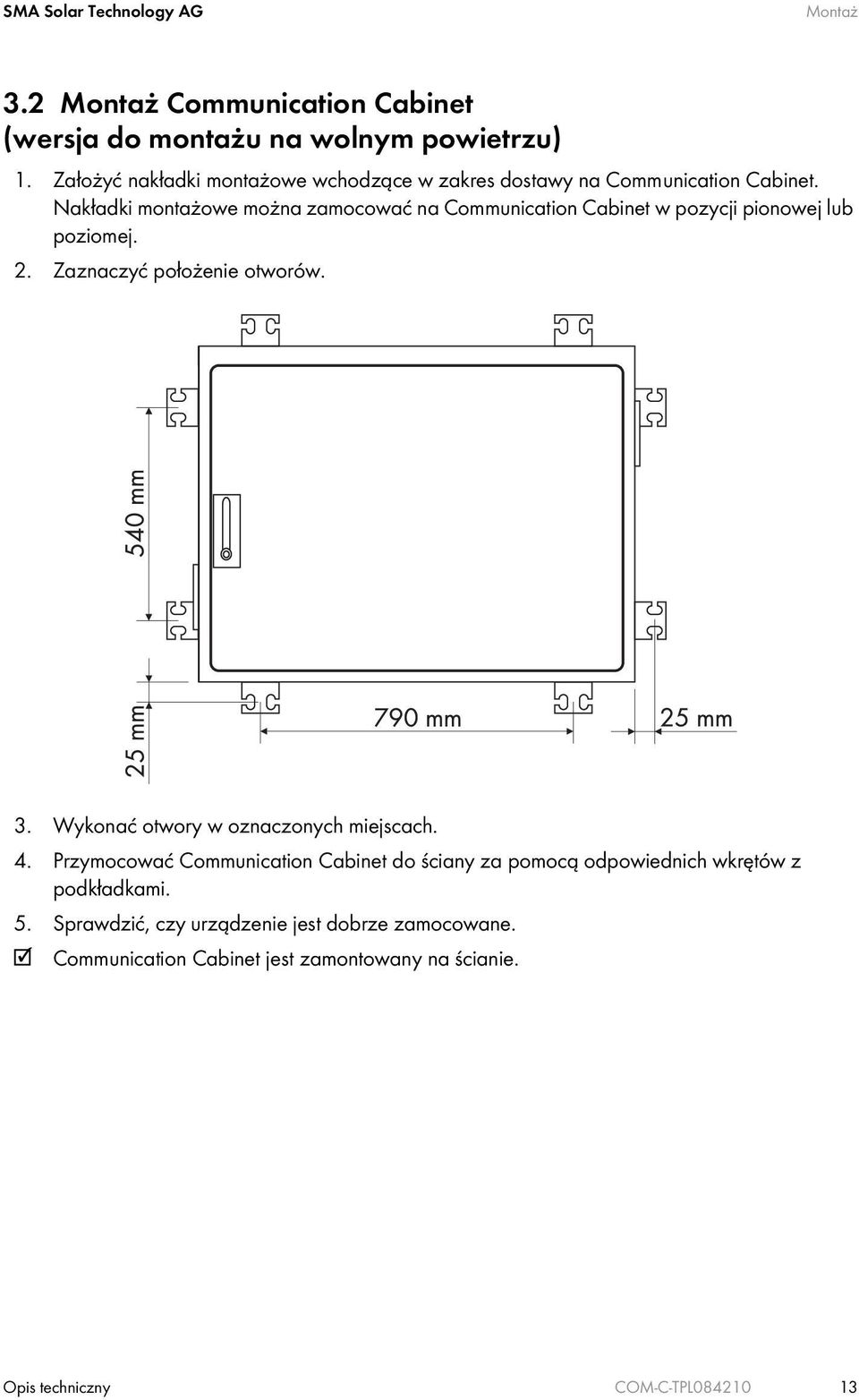

13 SMA Solar Technology AG Montaż 3.2 Montaż Communication Cabinet (wersja do montażu na wolnym powietrzu) 1. Założyć nakładki montażowe wchodzące w zakres dostawy na Communication Cabinet. Nakładki montażowe można zamocować na Communication Cabinet w pozycji pionowej lub poziomej. 2. Zaznaczyć położenie otworów. 3. Wykonać otwory w oznaczonych miejscach. 4. Przymocować Communication Cabinet do ściany za pomocą odpowiednich wkrętów z podkładkami. 5. Sprawdzić, czy urządzenie jest dobrze zamocowane. Communication Cabinet jest zamontowany na ścianie. Opis techniczny COM-C-TPL
14 Kontakt SMA Solar Technology AG 4 Kontakt W przypadku pojawienia się problemów technicznych z naszymi produktami prosimy o kontakt z naszą linią serwisową. Aby zapewnić Państwu optymalną pomoc, prosimy o podanie następujących danych: Numer seryjny Communication Cabinet Kod opcji Powyższe dane znajdują się na tabliczce znamionowej. Tabliczka znamionowa znajduje się we wnętrzu Communication Cabinet. SMA Solar Technology AG Sonnenallee Niestetal, Germany Tel: Fax: SunnyCentral.Service@SMA.de 14 COM-C-TPL Opis techniczny
15 SMA Solar Technology AG Právní předpisy Informacje zawarte w niniejszych materiałach są własnością SMA Solar Technology AG. Ich rozpowszechnianie w części lub całości wymaga pisemnej zgody SMA Solar Technology AG. Kopiowanie wewnątrz zakładu w celu oceny produktu lub przeznaczone do rzeczowego zastosowania, jest dozwolone i nie wymaga zezwolenia. Wyłączenia odpowiedzialności Zastosowanie mają ogólne zasady dostaw SMA Solar Technology AG. Treśc niniejszych materiałow jest stale kontrolowana i odpowiednio dostosowywana. Mimo tego nie można wykluczyć różnic. Nie gwarantuje się ich pełności. Bieżąca aktualna wersja dostępna w Internecie pod adresem lub można ją pobrać za pomocą innych metod. Roszczenia w zakresie gwarancji i odpowiedzialności za szkody dowolnej natury są wykluczone, jeśli powstały w wyniku jednej lub kilku z poniższych przyczyn: Uszkodzenia transportowe Nieprofesjonalne lub niezgodne z przeznaczeniem zastosowanie produktu Stosowanie produktu w otoczeniu do tego nie przewidzianym Stosowanie produktu przy niestosowaniu właściwych obowiązujących przepisów bezpieczeństwa dla danej lokalizacji Nieprzestrzeganie ostrzeżeń i wskazówek bezpieczeństwa zamieszczonych we wszystkich właściwych materiałach dotyczących produktu Stosowanie produktu w niewłaściwych warunkach bezpieczeństwa i ochrony Samodzielne przeróbki lub naprawy produktu lub dostarczonego oprogramowania Niewłaściwe działanie produktu ze względu na dołączone lub sąsiednie urządzenia znajdujące się poza prawnie obowiązującymi dopuszczalnymi limitami Przypadki katastrof oraz użycia siły Stosowanie załączonego oprogramowania firmy SMA Solar Technology AG podlega dodatkowo następującym warunkom: SMA Solar Technology AG odrzuca każdą odpowiedzialność za bezpośrednie lub pośrednie szkody wtórne wynikające ze stosowaia oprogramowania wyprodukowanego przez SMA Solar Technology AG. Dotyczy to również świadczenia lub nieświadczenia usług wsparcia. Załączone oprogramowanie, którego producentem nie jest SMA Solar Technology AG, podlega stosownym licencjom oraz odpowiedzialności producenta. Gwarancja przemysłowa SMA Aktualne warunki gwarancyjne zostały załączone do urządzenia. Jeśli zaistnieje taka potrzeba można ją pobrać w Internecie pod adresem lub za pomocą innych metod w formie papierowej. Znak towarowy Wszystkie znaki towarowe są zastrzeżone nawet jeśli nie zostały specjalnie oznaczone. Brakujący znak towarowy nie oznacza, że towar lub znak są wolne. SMA Solar Technology AG Sonnenallee Niestetal Niemcy Tel Fax info@sma.de 2004 do 2008 SMA Solar Technology AG. Wszystkie prawa zastrzeżone Opis techniczny COM-C-TPL
16 SMA Solar Technology AG Sonnenallee Niestetal, Germany Tel.: Fax:
