1 Podręcznik techniczny systemu Rittal Obudowa obsługi z uchwytami

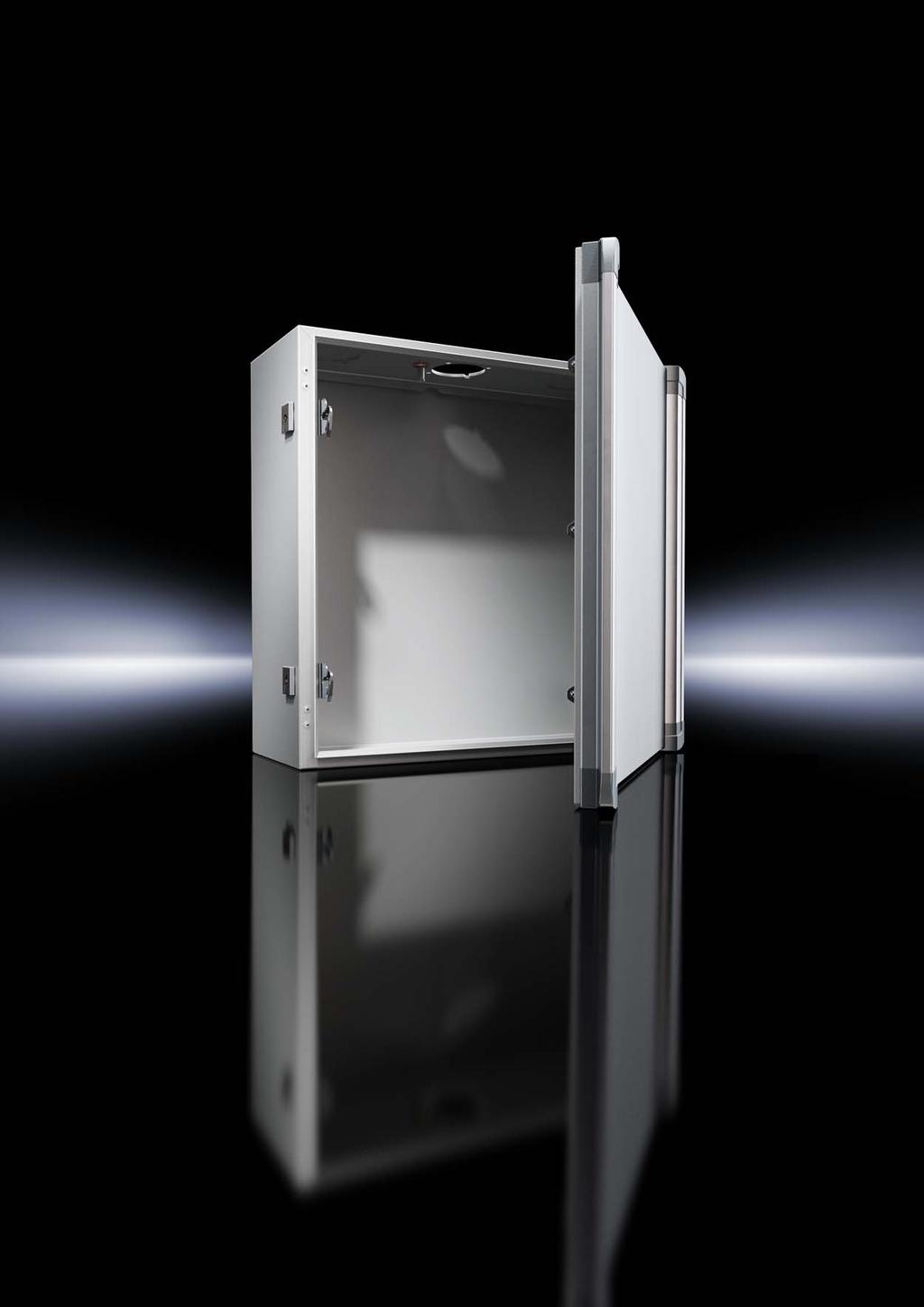

2 Obudowa obsługi z uchwytami Obudowy obsługi z uchwytami cechują się dużą ergonomią i nieskomplikowanym montażem, atrakcyjnym wzornictwem i są dostępne od ręki. Wszechstronne zastosowania dzięki różnym wymiarom i możliwościom montażu. Optymalne dopasowanie do systemu ramienia nośnego Rittal CP 60/120/180. Obudowa z blachy stalowej z powierzchnią poddaną trzyetapowej obróbce zapewniającej optymalne zabezpieczenie przed korozją. Wielokrotnie zaginana rynienka ochronna obudowy zapobiega przedostawaniu się zanieczyszczeń i wody w trakcie otwierania. Wysoka klasa ochrony IP 55. Aluminiowa płyta przednia demontowana w łatwy sposób do obróbki. Szybki i bezpieczny dostęp serwisowy z przodu lub z tyłu. Ukształtowane wsporniki do zabudowy wewnętrznej z otworami systemowymi TS, pasujące do akcesoriów systemowych TS. Przyłącze ramienia nośnego do jednoosobowego montażu. Przyłącze ramienia nośnego Ø 130 mm, uformowane mimośrodowo w płycie wzmacniającej jako szablon. Zamknięcie ze zintegrowaną płozą do łatwiejszego zamykania. Nowoczesna stylistyka dopasowana do systemu ramienia nośnego CP 60/120/180. Boczna listwa ozdobna z funkcją uchwytu. 2

3 Międzynarodowe dopuszczenia i atesty Produkty Rittal posiadają wiele międzynarodowych aprobat oraz atestów i odpowiadają najwyższym uznawanym na całym świecie normom jakości. Wszystkie komponenty poddawane są najbardziej wymagającym testom zgodnie z międzynarodowymi przepisami i normami. Stała jakość na najwyższym poziomie zapewniana jest dzięki kompletnemu procesowi zarządzania jakością. Regularne kontrole przeprowadzane przez zewnętrzne instytuty kontrolne gwarantują przestrzeganie światowych standardów. Wszystkie aktualne dopuszczenia i atesty są dostępne na stronie internetowej Rittal. Dane CAD Dostępna online biblioteka części konstrukcyjnych Rittal RiCAD-3D oferuje w jednym miejscu rozwiązania z zakresu mechaniki, klimatyzacji, IT i rozdziału mocy dla różnych szaf sterowniczych i zastosowań. Profesjonalne dane dla każdego systemu CAD zwiększają efektywność konstruowania urządzeń i skracają czas montażu. Dane CAD są dostępne w formie aplikacji mobilnej lub na stronie internetowej Rittal. Możliwość zamówienia danych na adres . Wybór ponad 70 formatów CAD. Bezpośrednie odsyłacze do aktualnych stron katalogu Rittal, zatem wszystko w jednym. Pełne bezpieczeństwo planowania dzięki szczegółowym i zatwierdzonym rysunkom. Oszczędność czasu, ponieważ żmudne odtwarzanie modeli jest zbędne. 3

4 1 Optymalna ochrona powierzchni Trzyetapowy proces przygotowania powierzchni zapewnia optymalne zabezpieczenie przed korozją. W trzech fazach do maksymalnej jakości: 1 faza: wstępna obróbka nanoceramiczna, 2 faza: elektroforezowe gruntowanie zanurzeniowe, 3 faza: strukturowe powlekanie proszkowe. Blacha poddana potrójnej obróbce powierzchni (standard Rittal) po 180-godzinnym teście rozpylonej solanki. Blacha jedynie lakierowana proszkowo po 180-godzinnym teście rozpylonej solanki. 2 Uszczelka piankowa PU Spieniona i pozbawiona łączeń. Odporność temperaturowa od 20 C do +80 C. Możliwość lakierowania oraz odporność na krótkotrwałe oddziaływanie do 180 C. Wysoka klasa ochrony IP 55. 4

5 Rynienka ochronna obudowy Służy do odprowadzania wody, aby wilgoć nie zbierała się na uszczelce. Krawędź obudowy z rynienką ochronną na obwodzie zapobiega przedostawaniu się pyłu i zanieczyszczeń przy otwieraniu drzwi. Zaginana rynienka ochronna gwarantuje jednocześnie dużą stabilność po maksymalnym otwarciu obudowy. Dodatkowe zabezpieczenie wysokiej jakości uszczelki z pianki poliuretanowej. Obudowy obsługi Uziemienie Łatwo dostępny sworzeń uziemienia na korpusie: Uziemienie drzwi przez listwę otworową drzwi (dostęp serwisowy z tyłu) lub dodatkowy trzpień uziemiający (dostęp serwisowy z przodu). Linki uziemienia o różnych przekrojach i długościach dostępne jako akcesoria

6 Estetyka i funkcjonalność Nowoczesny i atrakcyjny design, dopasowany do nowego systemu ramienia nośnego 60/120/180. Listwa ozdobna z funkcją uchwytu. Łatwy serwis Dostęp serwisowy z tyłu: Aluminiowa płyta frontowa na tylnej ściance z maks. wycięciem do montażu elementów obsługi. Dostęp przez seryjne drzwi AE z listwą otworową. Dostęp serwisowy z przodu: Aluminiowa płyta frontowa na drzwiach z maks. wycięciem do montażu elementów obsługi. Możliwość założenia płyty montażowej za pomocą nakrętek na tylnej ściance. 6

7 Łatwy montaż/rozbudowa wewnętrzna Zamknięcie ze zintegrowaną płozą: proste zamykanie. Jednolita zabudowa za pomocą akcesoriów systemowych Rittal i wsporników do zabudowy wewnętrznej z otworami systemowymi TS. Aluminiowa płyta przednia demontowana w łatwy sposób do obróbki. Podłączenie do systemu ramienia nośnego Przyłącze ramienia nośnego Ø 130 mm, mimośrodowe przez proste rozwiercenie np. do montażu we wnękach. Przyłącze ramienia nośnego Ø 130 mm, góra lub dół przez obrócenie obudowy. Przyłącze ramienia nośnego do samodzielnego montażu. Półka na klawiaturę do obudowy obsługi Do montażu na obudowach obsługi z uchwytami oraz obudowach TFT w wersji stołowej do 24. Możliwość dopasowania do klawiatur o różnej głębokości przez proste przesunięcie. Możliwość montażu w obudowach o szerokości od 300 mm. Połączenie do obudowy obsługi z przyłączem ramienia nośnego na górze i na dole. Łatwa regulacja kąta nachylenia. Możliwość zabudowy na powierzchniach. Nieosadzanie się brudu dzięki otwartej po bokach półce. 7
