THA Ręczne zgrzewanie trzpieni. Najwyższa jakość.

Transkrypt

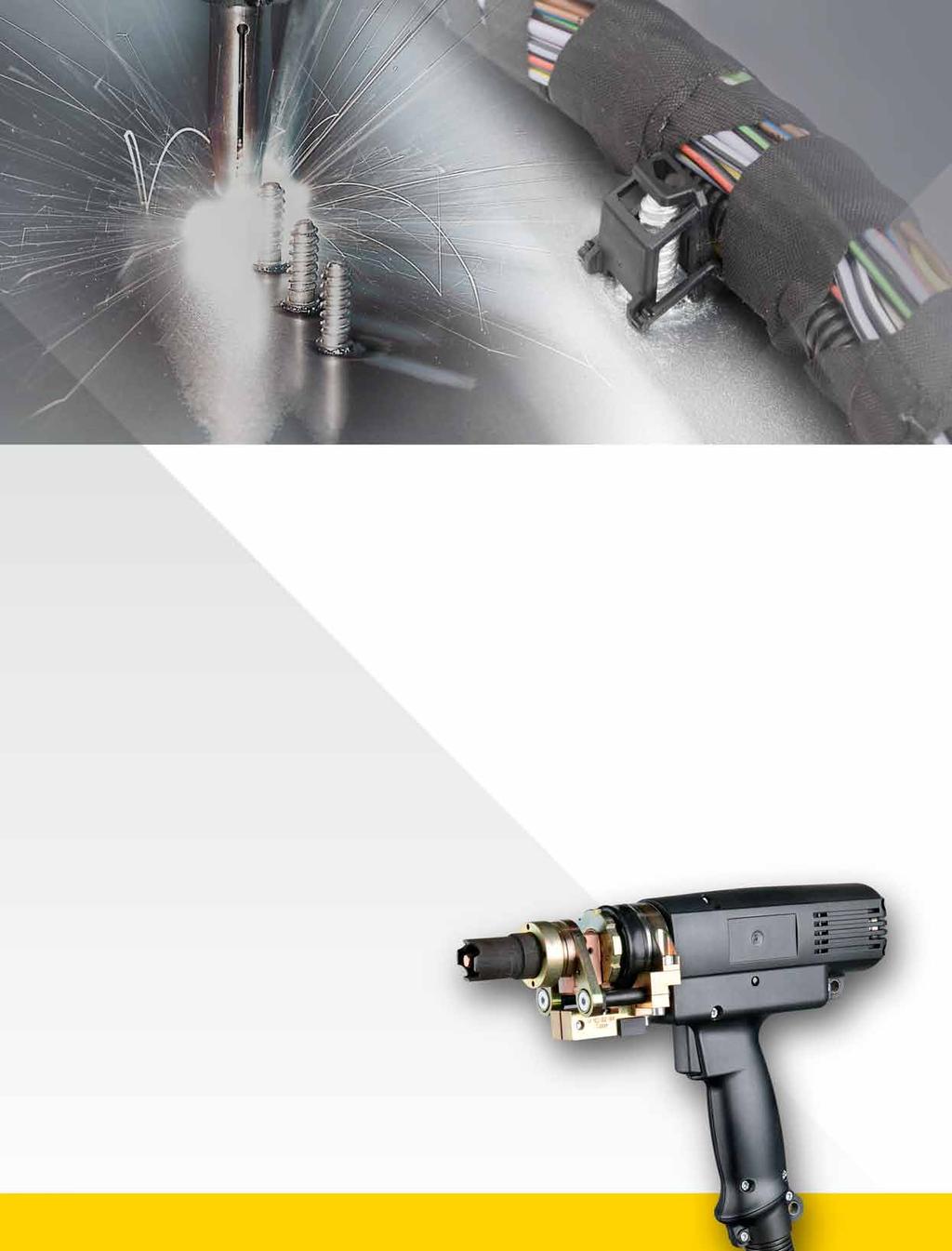

1 THA 1500 Ręczne zgrzewanie trzpieni. Najwyższa jakość.

2 Mocowania bezotworowe w motoryzacji Nowa seria urządzeń do ręcznego zgrzewania trzpieni Pełen zakres możliwości przy zmniejszonych kosztach urządzeń Zgrzewanie trzpieni znajduje coraz częstsze zastosowanie nie tylko w motoryzacji, lecz także w innych dziedzinach produkcyjnych. Zalety tej łatwej w zastosowaniu, bezotworowej techniki łączenia oraz jej innowacyjne aplikacje umożliwiają bardzo szerokie zastosowanie tej technologii. Szczelność, odporność na korozję i wysoka jakość przy jednocześnie krótkim czasie cyklu i optymalnej strukturze kosztów to zalety potwierdzone przez lata zastosowania oraz przez stworzenie wielu, trwałych standardów. Naszym celem jest udostępnienie tych korzyści szerszym grupom użytkowników i klientów. W wielu aplikacjach, zastosowanie robotów do zgrzewania trzpieni nie jest konieczne ze względu na zbyt małą skalę produkcji oraz założenia techniczne lub budżetowe. Także integracja w informatycznych systemach produkcyjnych jest czasami zbędna. Ręczne prowadzenie pistoletu spawalniczego i zastosowanie automatycznego podawania trzpieni to w wielu przypadkach rozwiązanie optymalne. NOWA SERIA URZĄDZEŃ Szczelność Odporność na korozję Wysoka jakość Krótki czas cyklu Optymalna struktura kosztów PLM200 Półautomatyczny pistolet spawalniczy

3 Pistolet spawalniczy System podawania trzpieni Przewód uziemienia Jednostka sterowania i zasilania Zasada działania półautomatycznego, ręcznego pistoletu spawalniczego Technologia LM firmy TUCKER Wysoka jakość połączenia spawalniczego oraz stabilny proces spawalniczy wymagają zastosowania systemów bazujących na sterowaniach SMPS oraz siłownikach liniowych. Rozwiązanie te w porównaniu z magnetycznymi systemami napędowymi pozwalają na pełną kontrolę procesu spawalniczego na wszystkich jego etapach. Kontrola procesu technologicznego pozwala na uzyskanie optymalnych wyników także w przypadku trudnych zadań roboczych. Integracja tych rozwiązań w narzędziach ręcznych to konsekwentny rozwój technologii produkcyjnych urządzeń do zgrzewania trzpieni firmy TUCKER, stosowanych w produkcji niskoseryjnej i w naprawach. Urządzenia spawalnicze firmy TUCKER od dziesięcioleci należą do podstawowego wyposażenia seryjnej produkcji w motoryzacji i zapewniają pełną kontrolę procesu technologicznego. TECHNOLOGIA LM FIRMY TUCKER Najwyższa jakość połączenia spawanego Stabilność wyników Minimalny nakład czynności konserwacyjnych Dostępność techniczna >99% Zgrzewanie trzpieni także do stali o podwyższonej i wysokiej wytrzymałości THA1500/F Półautomatyczny pistolet spawalniczy firmy TUCKER

4 Odpowiednia konfiguracja do dowolnego zastosowania Codzienna produkcja wielkoseryjna Aktualnie w przemyśle pracują już tysiące urządzeń firmy TUCKER do zgrzewania trzpieni. Polityka ciągłego rozwoju i poszerzania zakresu stosowania technologii zgrzewania trzpieni zapewniła nam czołową pozycję w branży. Globalne wsparcie poprzez dział Obecność firmy TUCKER na całym świecie gwarantuje użytkownikom pistoletów THA do zgrzewania trzpieni wsparcie na najwyższym poziomie technicznym oraz dostępność wyposażenia dodatkowego i części zamiennych. Przykład zastosowania Prosta naprawa korekcyjna Produkcja o wysokich wymaganiach jakościowych Doposażenie modelu TSG90 + jednostka doprowadzania do THA1500 Produkcja o wysokich wymaganiach jakościowych Wielkość produkcji niska niska Produkcja seryjna Produkcja seryjna Ręcznie Podawanie trzpieni THA1500/X + PK560 (z adapterem) THA1500/X + PLM560 Półautomatyczne Podawanie trzpieni THA1500/F + PK600 (z adapterem) THA1500/F + PLM200

5 Nowa seria urządzeń THA 1500 THA1500 niskie koszty, wytrzymałość, mobilność W modelu THA1500/F zastosowane zostały sprawdzone w wieloletniej eksploatacji w przemyśle motoryzacyjnym komponenty. Cała jednostka składa się ze źródła zasilania i sterowania oraz automatycznego doprowadzani trzpieni. Udana integracja niezależnych zazwyczaj komponentów pozwoliła na uzyskanie atrakcyjnej cenowo, wytrzymałej i mobilnej jednostki przeznaczonej do eksploatacji przemysłowej. Model THA1500/X pozwala na skorzystanie z zalet cyfrowej technologii LM także wtedy, gdy automatyczne doprowadzanie elementów nie jest konieczne. Nawet w podstawowej wersji urządzenie zapewnia wysoką skuteczność i moc spawania. Seria THA1500 łączy w sobie wszystkie zalety produktów firmy TUC- KER przeznaczonych do eksploatacji w całkowicie zautomatyzowanym środowisku produkcyjnym wykorzystującym także roboty. THA 1500/X z PLM 560 ręczne doprowadzanie trzpieni

6 Dane techniczne Model THA1500/F THA1500/X Wymiary Dł. x Szer. x Wys. 570 x 685 x 1446 mm 570 x 685 x 1000 mm Masa 210 kg 150 kg Napełnianie pojemnika max Stk. - - (w zależności od trzpieni) Zasilanie napięciem Częstotliwość nominalna Zabezpieczenie Prąd zgrzewania Czas spawania Czas pracy bez przerw Zabezpieczenie przed przegrzaniem Ciśnienie robocze Prędkość podawania trzpieni Stopień zabezpieczenia 400 / 440 / 500 V 50 / 60 Hz 3 x 25 A A ms Praca ciągła, 24 godz./doba Tak 4-8 bar (nominalnie 6 bar) do 20 trzpieni/minuta IP23 według IEC60529 Model PLM 200 PLM 560 PK 560 Typ półautomatyczny ręczny ręczny Technologia Silnik liniowy, sterowany Silnik liniowy, sterowany Napęd cyfrowo cyfrowo magnetyczny Masa ~ 5,8 kg ~1,2 kg ~1,2 kg Wymiary ~330 x 75 x 240 mm 170 x 50 x 150 mm 170 x 50 x 150 mm Dł. x Szer. x Wys GERMANY Tucker GmbH PO Box D Giessen Max-Eyth-Strasse 1 D Giessen Tel Fax SPAIN Avenida de Madrid, Alcalá de Henares Madrid Tel Fax BRAZIL Refal Division Rua Ricardo Cavatton Sao Paulo Tel Fax MEXICO Av. Antonio Dovali Jaime no. 70 Torre B Piso 9 La Fe, Santa Fe D.F Mexico Tel Fax CHINA Bldg. #9, 615 Fengdeng Road, Malu Town Jiading District, Shanghai Tel Fax SOUTH KOREA Infastech (Korea) Ltd. 32-9, Jik-dong Gwangju-siGyeonggi-do South Korea, Tel Fax INDIA India Private Limited No. 55, Chennai - Bangalore Highway Road Thandalam Village, Sriperumbudur (TK) Kanchipuram Chennai, Tamil Nadu Tel THAILAND Emhart Teknologies (Thailand) Ltd. 40/22-23, Moo 5, Tambol U-Thai, Amphur U-Thai, Ayutthaya Thailand Tel Fax
