1 Sp. z o. o. ŻELBETOWE ZBIORNIKI RETENCYJNE I P.POŻ. KATALOG

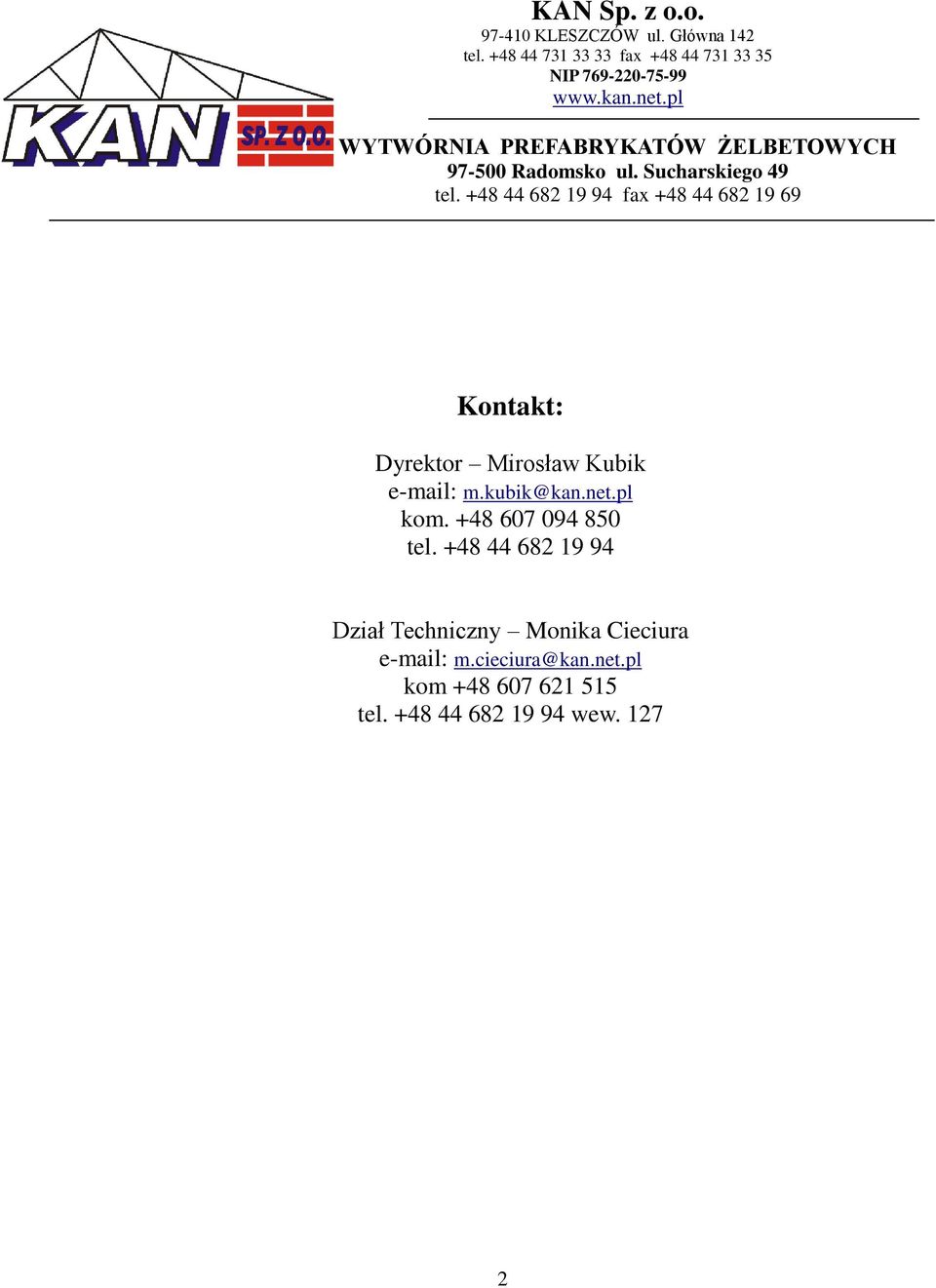

2 KAN Sp. z o.o KLESZCZÓW ul. Główna 142 tel fax NIP WYTWÓRNIA PREFABRYKATÓW ŻELBETOWYCH Radomsko ul. Sucharskiego 49 tel fax Kontakt: Dyrektor Mirosław Kubik m.kubik@kan.net.pl kom tel Dział Techniczny Monika Cieciura m.cieciura@kan.net.pl kom tel wew

+48 44 682 19 94 fax +48 44 682 19 69 Kontakt: Dyrektor Mirosław Kubik e-mail: m.kubik@kan.net.pl kom.

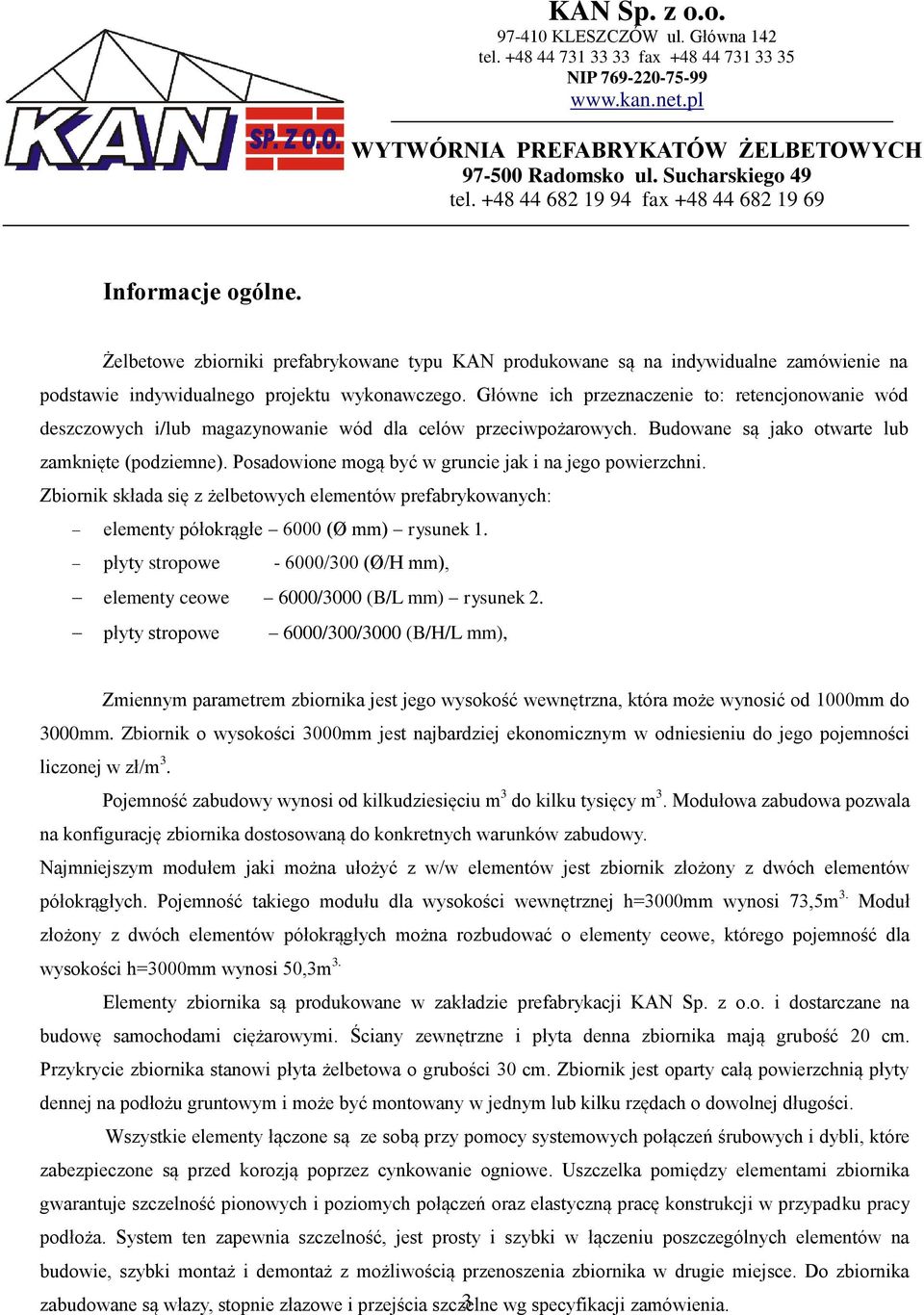

3 KAN Sp. z o.o KLESZCZÓW ul. Główna 142 tel fax NIP WYTWÓRNIA PREFABRYKATÓW ŻELBETOWYCH Radomsko ul. Sucharskiego 49 tel fax Informacje ogólne. Żelbetowe zbiorniki prefabrykowane typu KAN produkowane są na indywidualne zamówienie na podstawie indywidualnego projektu wykonawczego. Główne ich przeznaczenie to: retencjonowanie wód deszczowych i/lub magazynowanie wód dla celów przeciwpożarowych. Budowane są jako otwarte lub zamknięte (podziemne). Posadowione mogą być w gruncie jak i na jego powierzchni. Zbiornik składa się z żelbetowych elementów prefabrykowanych: elementy półokrągłe 6000 (Ø mm) rysunek 1. płyty stropowe /300 (Ø/H mm), elementy ceowe 6000/3000 (B/L mm) rysunek 2. płyty stropowe 6000/300/3000 (B/H/L mm), Zmiennym parametrem zbiornika jest jego wysokość wewnętrzna, która może wynosić od 1000mm do 3000mm. Zbiornik o wysokości 3000mm jest najbardziej ekonomicznym w odniesieniu do jego pojemności liczonej w zł/m 3. Pojemność zabudowy wynosi od kilkudziesięciu m 3 do kilku tysięcy m 3. Modułowa zabudowa pozwala na konfigurację zbiornika dostosowaną do konkretnych warunków zabudowy. Najmniejszym modułem jaki można ułożyć z w/w elementów jest zbiornik złożony z dwóch elementów półokrągłych. Pojemność takiego modułu dla wysokości wewnętrznej h=3000mm wynosi 73,5m 3. Moduł złożony z dwóch elementów półokrągłych można rozbudować o elementy ceowe, którego pojemność dla wysokości h=3000mm wynosi 50,3m 3. Elementy zbiornika są produkowane w zakładzie prefabrykacji KAN Sp. z o.o. i dostarczane na budowę samochodami ciężarowymi. Ściany zewnętrzne i płyta denna zbiornika mają grubość 20 cm. Przykrycie zbiornika stanowi płyta żelbetowa o grubości 30 cm. Zbiornik jest oparty całą powierzchnią płyty dennej na podłożu gruntowym i może być montowany w jednym lub kilku rzędach o dowolnej długości. Wszystkie elementy łączone są ze sobą przy pomocy systemowych połączeń śrubowych i dybli, które zabezpieczone są przed korozją poprzez cynkowanie ogniowe. Uszczelka pomiędzy elementami zbiornika gwarantuje szczelność pionowych i poziomych połączeń oraz elastyczną pracę konstrukcji w przypadku pracy podłoża. System ten zapewnia szczelność, jest prosty i szybki w łączeniu poszczególnych elementów na budowie, szybki montaż i demontaż z możliwością przenoszenia zbiornika w drugie miejsce. Do zbiornika zabudowane są włazy, stopnie złazowe i przejścia szczelne 3 wg specyfikacji zamówienia.

Główne ich przeznaczenie to: retencjonowanie wód deszczowych i/lub magazynowanie wód dla celów przeciwpożarowych. Budowane są jako otwarte lub zamknięte (podziemne).

4 4

5 5

6 6

KAN Sp. z o.o. 97-410 KLESZCZÓW ul. Główna 142 tel. +48 44 731 33 33 fax +48 44 731 33 35 NIP 769-220-75-99 www.kan.net.pl WYTWÓRNIA PREFABRYKATÓW ŻELBETOWYCH 97-500 Radomsko ul. Sucharskiego 49 tel.

7 KAN Sp. z o.o KLESZCZÓW ul. Główna 142 tel fax NIP WYTWÓRNIA PREFABRYKATÓW ŻELBETOWYCH Radomsko ul. Sucharskiego 49 tel fax REALIZACJE na dzień r. I. Zbiorniki zamknięte (podziemne) 1. Zbiornik retencyjny V=50,0 m 3 Budowa Drogi Ekspresowej S-5 Kaczkowo-Korzeńsko - ALPINE Bau GmbH Sp. z o.o. 2. Zbiornik na substancje niebezp. V=50,0 m 3 Bodowa Drogi Krajowej S-7 na odcinku obwodnicy Kielc, MOP II Szewce Wschód AKWEDUKT Sp. z o.o., Kielce 3. Zbiornik na substancje niebezp. V=50,0 m 3 Bodowa Drogi Krajowej S-7 na odcinku obwodnicy Kielc, MOP I Szewce Zachód AKWEDUKT Sp. z o.o., Kielce 4. Zbiornik awaryjny V=50,0 m 3 MPL Pyrzowice Port Lotniczy w Katowicach - Max Bӧgl Polska Sp. z o.o. 5. Zbiornik retencyjny V=2909,0 m 3 MPL Pyrzowice Port Lotniczy w Katowicach - Max Bӧgl Polska Sp. z o.o. 6. Zbiornik ścieków sanitarnych V=200,0 m 3 Włączenie systemu kanalizacji zlewni Oczyszczalni Czarnowąsy do systemu kanalizacji miasta Opola - PPUH Hydromont Opole 7. Zbiornik retencyjny V=200,0 m 3 Galeria Handlowa BLUE CENTER Skierniewice MIRBUD S.A. Skierniewice 8. Zbiornik retencyjny V=650,0 m 3 MPL Kraków - Port Lotniczy Balice Warbud S.A, 9. Zbiornik retencyjny V=190,0 m 3 Budynek Handlowo-Usługowy Castorama Kraków Goldbeck Sp. z o.o. 10. Zbiornik retencyjny V=107,0 m 3 Budynek Handlowo-Usługowy w Poznaniu INVESTBUD Ostrołęka 11. Zbiornik retencyjny V= 64,0 m 3 A - Prologis Park Nadarzyn Depenbrock Polska Sp. z o.o. 12. Zbiornik retencyjny V=107,0 m 3 G -Prologis Park Nadarzyn Depenbrock Polska Sp. z o.o. 7

Zbiornik retencyjny V=50,0 m 3 Budowa Drogi Ekspresowej S-5 Kaczkowo-Korzeńsko - ALPINE Bau GmbH Sp. z o.o. 2. Zbiornik na substancje niebezp.

8 13. Zbiornik retencyjny V=275,0 m 3 Centrum Logistyczne Mysłowice Goldbeck Sp. z o.o. 14. Zbiornik retencyjny V=859m 3 ZB30P- Budowa Drogi Ekspresowej S-5 Kaczkowo- Korzeńsko - ALPINE Bau GmbH Sp. z o.o. 15. Zbiornik retencyjny V=1267m 3 - Budowa Parku Przemysłowo-Technologicznego Maszynowa w Gdańsku - PBI Rezydent Sp. z o.o. 16. Zbiornik retencyjny V=2209m 3 -Budowa Centrum Handlowego Auchan Łomianki - AUCHAN Polska Sp. z o.o. 17. Zbiornik retencyjny V=274m 3 wraz z przepompownią- Budowa i rozbudowa drogi wojewódzkiej nr 678 wraz z drogowymi obiektami inżynierskimi na odcinku Białystok -Kleosin - UNIBEP S.A. 18. Zbiornik retencyjny V=2 x 650m 3 - Budowa płaszczyzn w części północno wschodniej MPL Kraków- Balice - MAX BÖGL Sp. z o.o. 19. Zbiornik retencyjny V=1620m 3 - Budowa i przebudowa dróg kołowania Bravo-Fokstrot MPL Kraków- Balice - MAX BÖGL Sp. z o.o. 20. Zbiornik retencyjny V=420m 3 wraz z przepompownią - Budowa fabryki wełny mineralnej, skalnej w Bytomiu Bobrku przy ul. Konstytucji -PWiK Sp. z o.o. Bytom 8

Zbiornik retencyjny V=2209m 3 -Budowa Centrum Handlowego Auchan Łomianki - AUCHAN Polska Sp. z o.o. 17.

9 II. Zbiorniki otwarte 1. El. zbiornika otwartego V=1500,0 m 3 Modernizacja i rozbudowa Zakładu Metsa Tissue Poland Sp. z o.o. w Krapkowicach - GOODMAN Poland Sp. z o.o. 2. Zbiornik retencyjny V=980,0 m 3 Prologis Park Będzin Depenbrock Polska Sp. z o.o. 3. Zbiornik retencyjny V=975,0 m 3 Centrum Logistyczne Mysłowice C+D Goldbeck Sp. z o.o. 4. Zbiornik retencyjny V=2145,0 m 3 Prologis Park Chorzów III Depenbrock Polska Sp. z o.o. 5. Zbiornik retencyjny V=2250,0 m 3 Prologis Park Sokołów Depenbrock Polska Sp. z o.o. 6. Zbiornik retencyjny V=1628,0 m 3 Prologis Park Chorzów II Depenbrock Polska Sp. z o.o. 7. Zbiornik retencyjny V=1628,0 m 3 Prologis Park Chorzów I Depenbrock Polska Sp. z o.o. 8. Zbiornik retencyjny V=1628,0 m 3 Prologis Park Warszawa Depenbrock Polska Sp. z o.o. 9. Zbiornik retencyjny V=372m 3 - Fresh Logistic Gliwice - Raben Glwice Sp. z o.o. 10. Zbiornik retencyjny V=3500m 3 - Budowa centrum logistycznego Amazon Wrocław Depenbrock Polska Sp. z o.o. 9

Zbiornik retencyjny V=2145,0 m 3 Prologis Park Chorzów III Depenbrock Polska Sp. z o.o. 5. Zbiornik retencyjny V=2250,0 m 3 Prologis Park Sokołów Depenbrock Polska Sp. z o.o. 6.

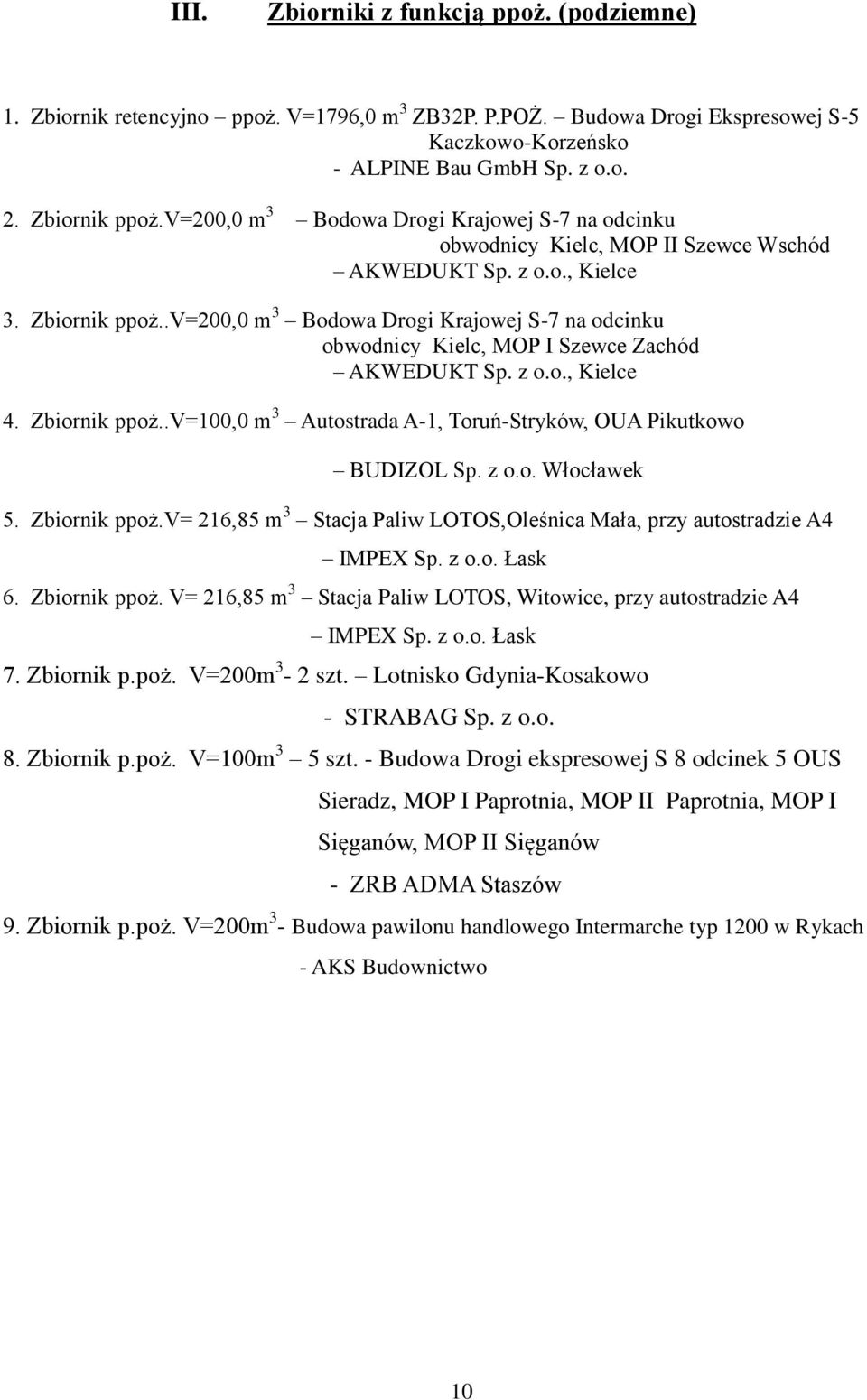

10 III. Zbiorniki z funkcją ppoż. (podziemne) 1. Zbiornik retencyjno ppoż. V=1796,0 m 3 ZB32P. P.POŻ. Budowa Drogi Ekspresowej S-5 Kaczkowo-Korzeńsko - ALPINE Bau GmbH Sp. z o.o. 2. Zbiornik ppoż.v=200,0 m 3 Bodowa Drogi Krajowej S-7 na odcinku obwodnicy Kielc, MOP II Szewce Wschód AKWEDUKT Sp. z o.o., Kielce 3. Zbiornik ppoż..v=200,0 m 3 Bodowa Drogi Krajowej S-7 na odcinku obwodnicy Kielc, MOP I Szewce Zachód AKWEDUKT Sp. z o.o., Kielce 4. Zbiornik ppoż..v=100,0 m 3 Autostrada A-1, Toruń-Stryków, OUA Pikutkowo BUDIZOL Sp. z o.o. Włocławek 5. Zbiornik ppoż.v= 216,85 m 3 Stacja Paliw LOTOS,Oleśnica Mała, przy autostradzie A4 IMPEX Sp. z o.o. Łask 6. Zbiornik ppoż. V= 216,85 m 3 Stacja Paliw LOTOS, Witowice, przy autostradzie A4 IMPEX Sp. z o.o. Łask 7. Zbiornik p.poż. V=200m 3-2 szt. Lotnisko Gdynia-Kosakowo - STRABAG Sp. z o.o. 8. Zbiornik p.poż. V=100m 3 5 szt. - Budowa Drogi ekspresowej S 8 odcinek 5 OUS Sieradz, MOP I Paprotnia, MOP II Paprotnia, MOP I Sięganów, MOP II Sięganów - ZRB ADMA Staszów 9. Zbiornik p.poż. V=200m 3 - Budowa pawilonu handlowego Intermarche typ 1200 w Rykach - AKS Budownictwo 10

.v=200,0 m 3 Bodowa Drogi Krajowej S-7 na odcinku obwodnicy Kielc, MOP I Szewce Zachód AKWEDUKT Sp. z o.o., Kielce 4. Zbiornik ppoż..v=100,0 m 3 Autostrada A-1, Toruń-Stryków, OUA Pikutkowo BUDIZOL Sp.

11 Fot. Zbiornik otwarty Chorzów. Fot. Próba szczelności zbiornika na terenie firmy KAN Sp. z o.o. 11

12 Fot. Zbiornik podziemny w Mysłowicach Fot. Zbiornik podziemny Castorama - Kraków 12

13 Fot. Zbiornik podziemny MPL Katowice-Pyrzowice Fot. Zbiornik podziemny MPL Kraków-Balice 13

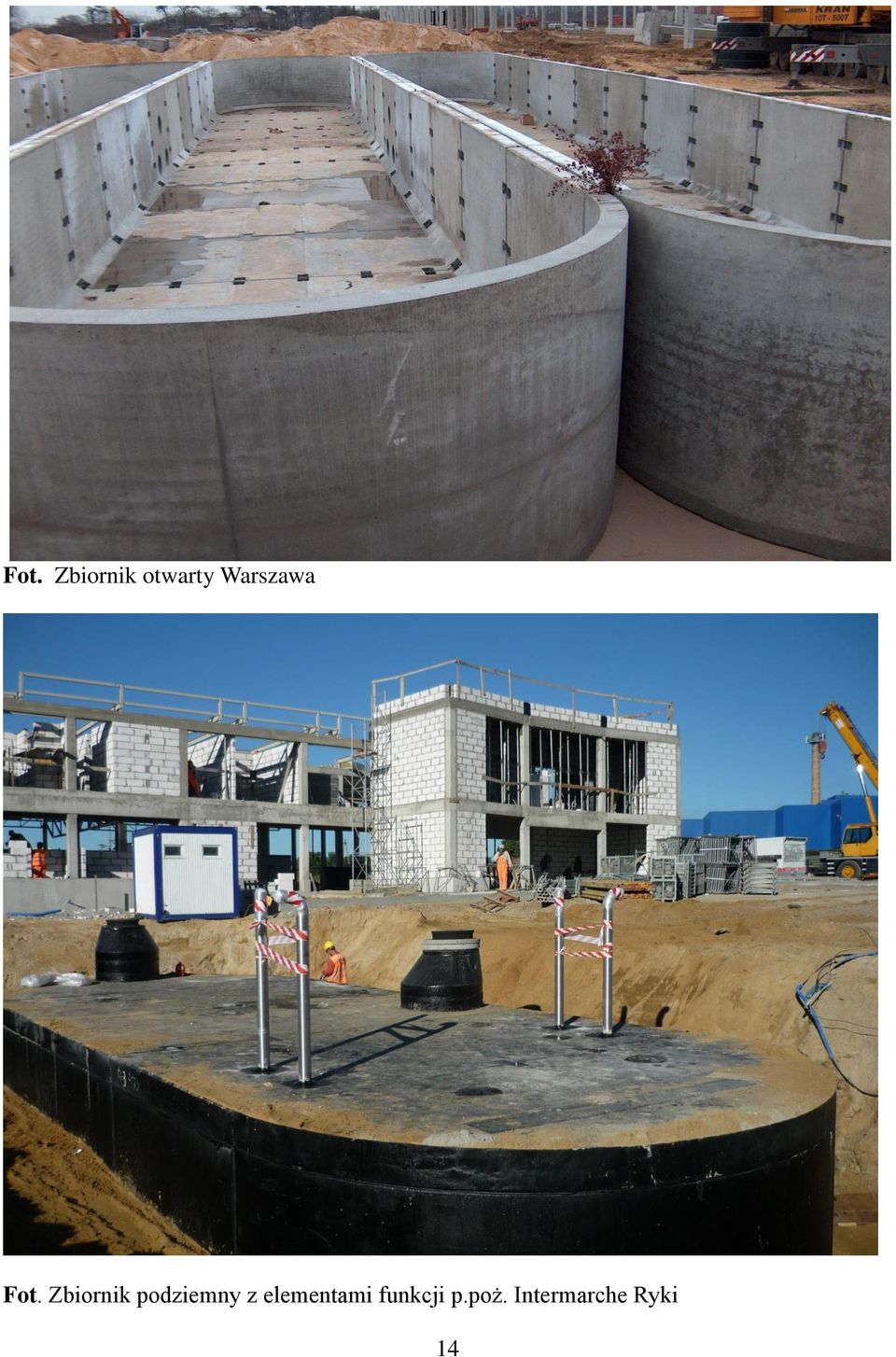

14 11 Fot. Zbiornik otwarty Warszawa Fot. Zbiornik podziemny z elementami funkcji p.poż. Intermarche Ryki 14

15 Sp. z o. o. Siedziba główna KAN Sp. z o.o Kleszczów ul. Główna 142 tel fax Wytwórnia Prefabrykatów Żelbetowych Radomsko ul. Sucharskiego 49 tel fax

+48 44 731 33 33 fax +48 44 731 33 35 Wytwórnia Prefabrykatów
