1 _ZAGĘSZCZANIE IMPULSOWE w systemie TERRA-MIX Skutecznie, szybko i tanio wzmacniamy podłoże gruntowe do głębokości nawet 9m!

2 TERRA-MIX sp. z o.o. ul. Wileńska 14 PL Oleśnica T_ F_ E_ office-pl@terra-mix.com NIP_ PL REGON_ Oleśnica, dn Szanowni Państwo, dziękujemy za życzliwe zainteresowanie technologiami TERRA-MIX. Z przyjemnością przekazuję Państwu broszurę na temat skutecznego wzmocnienia podłoża gruntowego innowacyjną metodą zagęszczania impulsowego. Nasza technologia z powodzeniem stosowana jest od wielu lat na terenie całej Europy, przy posadawianiu obiektów biurowych, budynków wielorodzinnych, centrów handlowych i logistycznych, hal produkcyjnych, portów kontenerowych, jak również dróg, parkingów oraz przy budowie i naprawie wałów przeciwpowodziowych. Zagęszczanie impulsowe jest doskonałą technicznie alternatywą, cenową i czasową dla tradycyjnych metod wzmacniania podłoża gruntowego m.in. palowania, kolumn żwirowych, wibroflotacji, wibrowymiany, jet-groutingu czy wymiany gruntu. Pragnę zwrócić Państwa uwagę na niektóre, bezsporne zalety tego rozwiązania: wzmocnienie podłoża do głębokości nawet 9m i przynajmniej średniego stopnia zagęszczenia, wydatnie obniżenie kosztów i czasu realizacji inwestycji, zagęszczanie podłoża bezpieczne dla sąsiadująch budynków, budowli i instalacji (pomiar drgań), precyzyjny plan zagęszczania oraz nieustanna kontrola procesu, dzięki naprowadzaniu GPS i bieżącej rejestracji danych (data, czas, osiadanie, ilość uderzeń oraz energia impulsu). Jeżeli aktualnie jest zadanie, gdzie stosując zagęszczanie impulsowe, można wydatnie ograniczyć koszty inwestycji, jesteśmy gotowi do kompleksowej pomocy przy jego realizacji - od projektu zamiennego do wykonawstwa na budowie. Jestem przekonany, że oferowane przez nas rozwiązanie wzmocnienia podłoża metodą zagęszczania impulsowego jest interesujące. W dogodnym terminie proponuję spotkanie, na którym przedstawię szczegóły naszej technologii oraz odpowiem na pytania. Łączę wyrazy szacunku Piotr Ruta project manager TERRA-MIX sp. z o.o. M_ E_ piotr.ruta@terra-mix.com

3 _ZAGĘSZCZANIE IMPULSOWE w systemie TERRA-MIX Skutecznie, szybko i tanio wzmacniamy podłoże podłoże gruntowe _ZAGĘSZCZANIE IMPULSOWE w systemie TERRA-MIX to innowacyjna metoda wzmacniania podłoża gruntowego do średnich głębokości. Pozwala szybko i skutecznie wzmocnić niemal każde podłoże: żwiry, piaski, lessy, grunty antropogeniczne, materiał nadkładowy z górnictwa (żużle, spieki, popioły) i przemysłowe produkty uboczne, odpady. Wzmacniamy również gliny i namuły! _DOSKONAŁA ALTERNATYWA dla tradycyjnych metod wzmacniania gruntu np.: palowania, kolumn żwirowych, wibrowymiany, wibroflotacji, jet-groutingu czy wymiany gruntu. _ZASTOSOWANIE zagęszczania impulsowego we wszystkich gałęziach budownictwa: kubaturowego: galerie, hale, centra logistyczne i magazynowe, porty kontenerowe, budynki mieszkalne infrastrukturalnego: drogi, autostrady, nasypy drogowe i kolejowe, podbudowy pod parkingi czy płyty lotnisk hydrotechnicznego: wały przeciwpowodziowe, zbiorniki wodne, mosty _BEZPIECZNIE dla zlokalizowanych w pobliżu budynków, dróg, nasypów... W przypadku prowadzenia robót w sąsiedztwie budowli prędkość drgań jest mierzona i dokumentowana. _OSZCZĘDNOŚĆ CZASU dzięki opracowaniu szczegółowego planu zagęszczania impulsowego. Praca na placu budowy przebiega szybko, sprawnie i z dużą dokładnością. _WYSOKA WYDAJNOŚĆ jest jednym z naszych najważniejszych atutów w porównaniu z tradycyjnymi metodami. Nie bez znaczenia jest również duża mobilność, która pozwala na szybkie przemieszczanie jednostek sprzętowych z budowy na budowę oraz pracę w trudnych warunkach terenowych. _GWARANCJA JAKOŚCI podczas procesu zagęszczania, dla każdego punktu indywidualnie, prowadzona jest ciągła rejestracja oraz dokumentowanie ważnych parametrów: data, czas, osiadanie, ilość uderzeń, energia impulsu. Punkty zagęszczenia wyznacza precyzyjnie system GPS! _JESTEŚMY LIDEREM W EUROPIE pod względem doświadczenia, liczby realizacji oraz ilości własnych jednostek sprzętowych do zagęszczania impulsowego. Od wielu lat wzmacniamy podłoże w Polsce i Europie! _OCHRONA ZASOBÓW NATURALNYCH dzięki wykorzystaniu materiału gruntowego podłoża. System TERRA-MIX eliminuje konieczność wymiany gruntu lub w skrajnych przypadkach ogranicza ją do niezbędnego minimum. Promujemy zrównoważone i ekologiczne budownictwo!

4 _TECHNOLOGIA ZAGĘSZCZANIA IMPULSOWEGO _ZAGĘSZCZANIE IMPULSOWE to innowacyjna metoda wzmacniania podłoża stosowana przez TERRA-MIX. Pozwala rodzime, luźne i nieskonsolidowane grunty, doprowadzić do przynajmniej średniego stopnia zagęszczenia. Bijak o masie 9-12t opada z regulowanej wysokości 1,2 m, z częstotliwością uderzeń/min. na płytę (stopę) zagęszczającą o średnicy 1,5 m. Z każdym impulsem, płyta pogrąża się coraz głębiej w podłożu, powodując jego zagęszczenie. Powstały krater o Ø 1,8m i głębokości 80 cm zasypywany jest materiałem sypkim, a następnie zostaje zagęszczany bijakiem. Wypełniony kruszywem korek z każdym kolejnym impulsem wbijany jest głębiej w podłoże, powodując homogenizację parametrów materiału gruntowego. głowica płyta (stopa) zagęszczająca młot hydrauliczny oprogramowanie + system GPS podwozie gąsienicowe _ZAGĘSZCZARKA IMPULSOWA składa się z pięciu elementów: podwozie gąsienicowe opatentowana stopa zagęszczająca (płyta stalowa) kołpak udarowy hydrauliczny młot (bijak) elektroniczny system naprowadzania i rejestracji procesu Stopa zagęszczająca zakończona jest płytą o Ø 1,5 m i luźno połączona z kołpakiem udarowym, dzięki czemu tylko uderzeniowe siły nacisku przenoszone są na podłoże. Kołpak udarowy oraz hydrauliczny bijak młot montowane są na wysięgniku koparki. ciężar zagęszczarki ciężar młota wysokość opadania PARAMETRY TECHNICZNE ciężar stopy zagęszczającej średnica płyty zagęszczającej częstotliwość uderzeń bezpieczna odległość pracy sprzętu od zabudowań 65 t 5-12 t max. 1,2 m 4 t 1,5 m 40-60/min 12m _PRZEBIEG PROCESU ZAGĘSZCZANIA IMPULSOWEGO _ROZSTAW SIATKI PUNKTÓW Wzmocnienie podłoża metodą zagęszczania impulsowego przebiega według ściśle zdefiniowanego planu. Odbywa się z powierzchni terenu na określonej siatce punktów do uzyskania założonych parametrów zagęszczenia. Przykładowe rozstawy siatki punktów 2,5m 3m 2m 2m 2,5m 2mfinish 3m 3m 2m finish 2 x 2 2,5 x 2,5 3 x 3

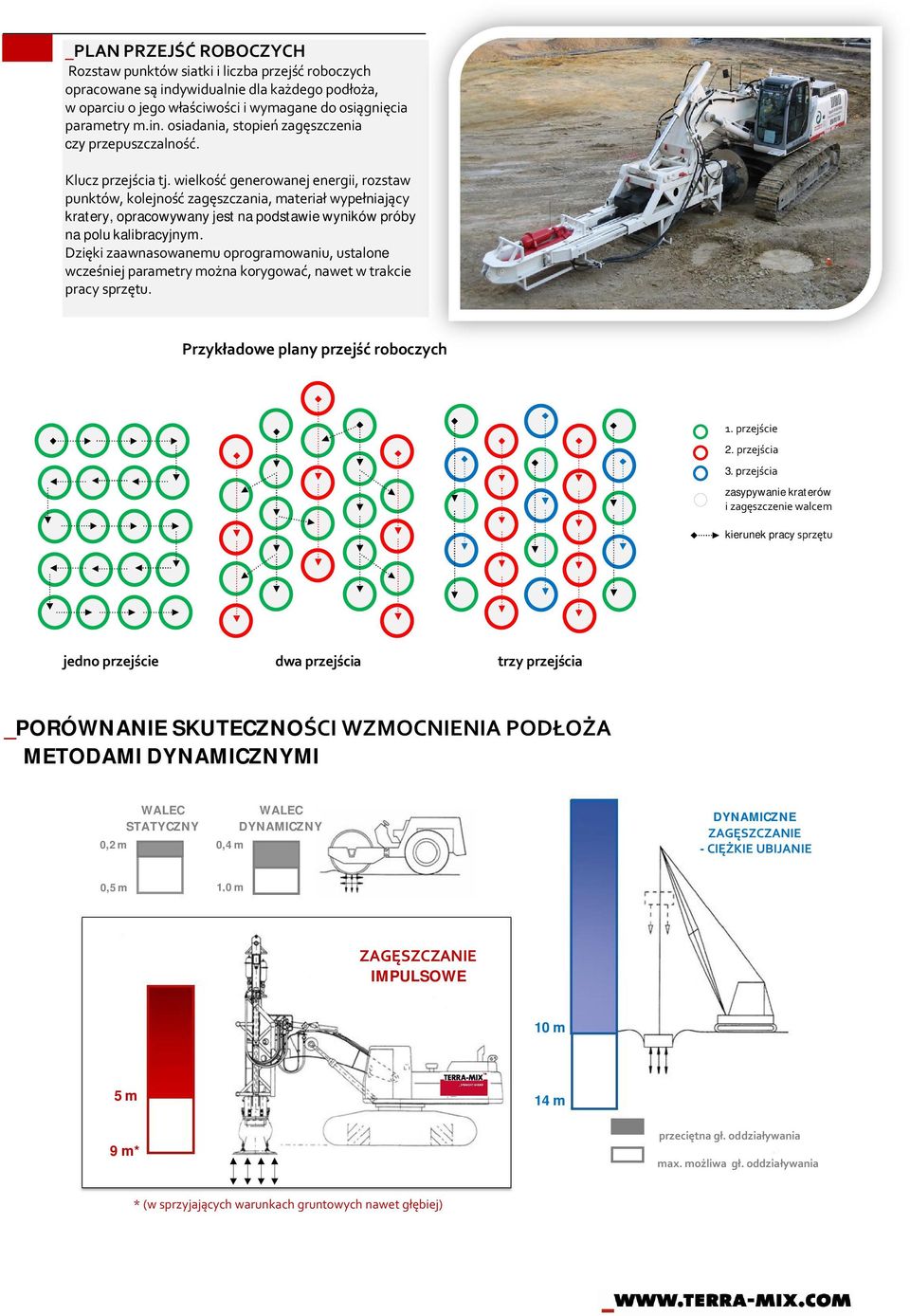

5 _PLAN PRZEJŚĆ ROBOCZYCH Rozstaw punktów siatki i liczba przejść roboczych opracowane są indywidualnie dla każdego podłoża, w oparciu o jego właściwości i wymagane do osiągnięcia parametry m.in. osiadania, stopień zagęszczenia czy przepuszczalność. Klucz przejścia tj. wielkość generowanej energii, rozstaw punktów, kolejność zagęszczania, materiał wypełniający kratery, opracowywany jest na podstawie wyników próby na polu kalibracyjnym. Dzięki zaawnasowanemu oprogramowaniu, ustalone wcześniej parametry można korygować, nawet w trakcie pracy sprzętu. Przykładowe plany przejść roboczych 1. przejście 2. przejścia 3. przejścia zasypywanie kraterów i zagęszczenie walcem kierunek pracy sprzętu jedno przejście dwa przejścia trzy przejścia _PORÓWNANIE SKUTECZNOŚCI WZMOCNIENIA PODŁOŻA METODAMI DYNAMICZNYMI 0,2 m WALEC STATYCZNY 0,4 m WALEC DYNAMICZNY DYNAMICZNE ZAGĘSZCZANIE - CIĘŻKIE UBIJANIE 0,5 m 1,0 m ZAGĘSZCZANIE IMPULSOWE 10 m 5 m 14 m 9 m* przeciętna gł. oddziaływania max. możliwa gł. oddziaływania * (w sprzyjających warunkach gruntowych nawet głębiej)

6 _SKUTECZNOŚĆ ZAGĘSZCZANIA IMPULSOWEGO _GŁĘBOKOŚĆ ODDZIAŁYWANIA uzależniona jest od rodzaju gruntu oraz żądanego wskaźnika zagęszczenia (I D ). Dla powyższych danych indywidualnie opracowywane są parametry oraz cykl pracy sprzętu. Maksymalna głębokość skutecznego wzmocnienia podłoża metodą zagęszczania impulsowego wynosi 9m. Zagęszczamy również lessy, gliny i namuły! żwiry żwir namuł żwiry gliniaste piaski piaski pylaste piaski gliniaste materiał nadkładowy z górnictwa (żużel, spieki, popioły) odpady komunalne namuły glina 3 m 6 m 9 m _WYSOKA EFEKTYWNOŚĆ ZAGĘSZCZANIA IMPULSOWEGO _WYDAJNA TECHNOLOGIA zagęszczania impulsowego pozwala bardzo skutecznie, tanio i w krótkim czasie wzmocnić duże powierzchnie. ZAGĘSZCZANIE IMPULSOWE Energia = m x g x h DYNAMICZNE ZAGĘSZCZANIE - CIĘŻKIE UBIJANIE WYDAJNOŚĆ MAX. 8,6MNm/min WYDAJNOŚĆ MAX 4,4 MNm/min E = kg x 9,81 m/s² x 1,2 m = Nm E = kg x 9,81 m/s² x 1,2 m = Nm liczba uderzeń: /min wydajność: max 8,6 MNm/min E = kg x 9,81 m/s² x 5 m = Nm E = kg x 9,81 m/s² x 15 m = Nm liczba uderzeń: 1-2 /min wydajność: 0,5-4,4 MNm/min

7 _BEZPIECZEŃSTWO _PRACUJEMY BEZPIECZNIE nawet w bliskiej odległości od budynków, dróg, hal produkcyjnych, magazynów, a nawet dźwigów i żurawi! Zawsze podczas prowadzenia prac w sąsiedztwie zabudowań prędkość drgań jest mierzona i dokumentowana. Wartości dopuszczalne, określone dla konketnego obiektu, nigdy nie są przekraczane! _GWARANCJA JAKOŚCI _WSPÓŁCZYNNIK ZAGĘSZCZENIA założony przed rozpoczęciem robót, a wartości osiągane podczas procesu zagęszczania oraz po jego zakończeniu są w pełni przewidywalne. Dzięki elektronicznemu osprzętowi kontroli procesu, na bieżąco prowadzona jest rejestracja parametrów pracy maszyny, w tym: data i czas, osiadanie stopy, ilość uderzeń i energia impulsu. Powyższe dane umożliwiają nadzorowi kontrolę naszej pracy w trakcie jej wykonywania, a także szczegółową weryfikację po zakończeniu robót. _KONTROLA SKUTECZNOŚCI ZAGĘSZCZENIA Osiągnięte parametry zagęszczenia można kontrolować w sposób najbardziej efektywny przy użyciu sond dynamicznych lub sond statycznych CPT, przed oraz po zakończeniu procesu zagęszczania. _RAPORT Z PROCESU ZAGĘSZCZENIA sporządzany jest w formie elektronicznej oraz papierowej i stanowi załącznik do dokumentacji powykonawczej wzmocnienia podłoża. TERRA-MIX jest jedyną firmą na świecie, dysponującą pełnym i automatycznym systemem rejestracji danych!

8 OFERUJEMY Wzmacniamy podłoże w całej Europie! kompleksową realizację wzmocnienia podłoża - od projektu do wykonawstwa na budowie, alternatywne rozwiązania dla tradycyjnych metod - palowania, kolumn żwirowych i żwirowo-betonowych, - wibroflotacji, wibrowymiany, ciężkiego ubijania, jet-groutingu, etc., eliminujemy lub ograniczamy konieczność wymiany gruntu, wzmacniamy niemal każde podłoże, - żwiry, piaski, lessy, żużle, spieki, popioły, namuły i gliny, uzdatniamy grunty - antropogeniczne, przemysłowe produkty uboczne, - materiał nadkładowy z górnictwa. STĄPAMY PO TWARDYM GRUNCIE - możecie nam całkowicie zaufać!! Kontakt TERRA-MIX sp. z o.o. ul. Wileńska 14 PL Oleśnica T_ F_ E_ office-pl@terra-mix.com Piotr Ruta project manager TERRA-MIX sp. z o.o. M_ E_ piotr.ruta@terra-mix.com
