SPECYFIKACJE TECHNICZNE WYKONANIA l OBIORU ROBÓT BUDOWLANYCH ST ROBOTY ROZBIÓRKOWE I WYBURZENIOWE ST 01.01

Transkrypt

1 ST Kod CPV ROBOTY W ZAKRESIE BURZENIA I ROZBIÓRKI OBIEKTÓW BUDOWLANYCH SPIS TREŚCI 1. WSTĘP MATERIAŁY SPRZĘT TRANSPORT WYKONANIE ROBÓT KONTROLA JAKOŚCI ROBÓT OBMIAR ROBÓT ODBIÓR ROBÓT PODSTAWA PŁATNOŚCI NORMY I PRZEPISY ZWIĄZANE NajwaŜniejsze oznaczenia i skróty: ST - Specyfikacja Techniczna ITB - Instytut Techniki Budowlanej PZJ - Program Zabezpieczenia Jakości BHP - Bezpieczeństwo i Higiena Pracy podczas wykonywania robót budowlanych KWIECIEŃ

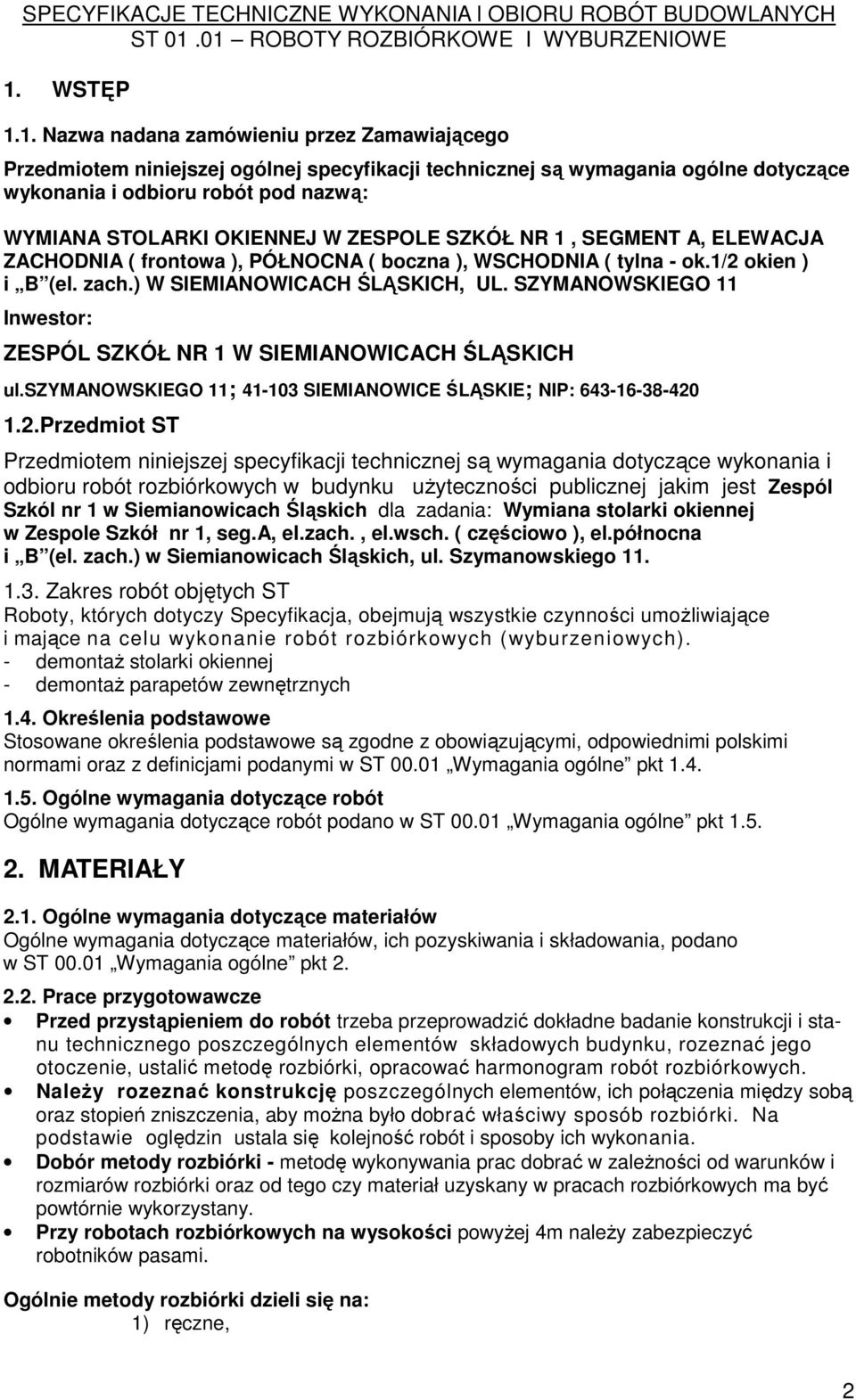

2 1. WSTĘP 1.1. Nazwa nadana zamówieniu przez Zamawiającego Przedmiotem niniejszej ogólnej specyfikacji technicznej są wymagania ogólne dotyczące wykonania i odbioru robót pod nazwą: WYMIANA STOLARKI OKIENNEJ W ZESPOLE SZKÓŁ NR 1, SEGMENT A, ELEWACJA ZACHODNIA ( frontowa ), PÓŁNOCNA ( boczna ), WSCHODNIA ( tylna - ok.1/2 okien ) i B (el. zach.) W SIEMIANOWICACH ŚLĄSKICH, UL. SZYMANOWSKIEGO 11 Inwestor: ZESPÓL SZKÓŁ NR 1 W SIEMIANOWICACH ŚLĄSKICH ul.szymanowskiego 11; SIEMIANOWICE ŚLĄSKIE; NIP: Przedmiot ST Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót rozbiórkowych w budynku uŝyteczności publicznej jakim jest Zespól Szkól nr 1 w Siemianowicach Śląskich dla zadania: Wymiana stolarki okiennej w Zespole Szkół nr 1, seg.a, el.zach., el.wsch. ( częściowo ), el.północna i B (el. zach.) w Siemianowicach Śląskich, ul. Szymanowskiego Zakres robót objętych ST Roboty, których dotyczy Specyfikacja, obejmują wszystkie czynności umoŝliwiające i mające na celu wykonanie robót rozbiórkowych (wyburzeniowych). - demontaŝ stolarki okiennej - demontaŝ parapetów zewnętrznych 1.4. Określenia podstawowe Stosowane określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami oraz z definicjami podanymi w ST Wymagania ogólne pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w ST Wymagania ogólne pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w ST Wymagania ogólne pkt Prace przygotowawcze Przed przystąpieniem do robót trzeba przeprowadzić dokładne badanie konstrukcji i stanu technicznego poszczególnych elementów składowych budynku, rozeznać jego otoczenie, ustalić metodę rozbiórki, opracować harmonogram robót rozbiórkowych. NaleŜy rozeznać konstrukcję poszczególnych elementów, ich połączenia między sobą oraz stopień zniszczenia, aby moŝna było dobrać właściwy sposób rozbiórki. Na podstawie oględzin ustala się kolejność robót i sposoby ich wykonania. Dobór metody rozbiórki - metodę wykonywania prac dobrać w zaleŝności od warunków i rozmiarów rozbiórki oraz od tego czy materiał uzyskany w pracach rozbiórkowych ma być powtórnie wykorzystany. Przy robotach rozbiórkowych na wysokości powyŝej 4m naleŝy zabezpieczyć robotników pasami. Ogólnie metody rozbiórki dzieli się na: 1) ręczne, 2

3 2) mechaniczne ( młotami pneumatycznymi, piłami tarczowymi lub linowymi do betonu, urządzeniami rozpierającymi itp. ) Odzysk materiałów jest moŝliwy tylko przy rozbiórce ręcznej i uŝyciu jedynie lekkich narzędzi mechanicznych. Gdy rezygnuje się z odzysku materiałów, rozbiórkę przeprowadza się przy uŝyciu urządzeń i maszyn budowlanych. Wyklucza się zastosowanie metody rozbiórki przy uŝyciu materiałów wybuchowych w w/w obiekcie 3. SPRZĘT. Roboty mogą być wykonywane mechanicznie bądź ręcznie. Roboty moŝna wykonywać przy uŝyciu sprzętu zaakceptowanego przez Inspektora. 4. TRANSPORT. Materiały i sprzęt mogą być przewoŝone dowolnymi środkami transportu zaakceptowanymi przez Inspektora, w sposób zabezpieczający je przed uszkodzeniem. WywoŜony gruz, elementy konstrukcji naleŝy umieszczać równomiernie na całej powierzchni ładunkowej, zabezpieczone przed spadaniem, przesuwaniem oraz nadmiernym pyleniem w sposób niezagraŝający innym uŝytkownikom dróg. 5. WYKONANIE ROBÓT Wstęp Wykonawca przedstawi Inspektorowi do akceptacji projekt organizacji robót i harmonogram uwzględniający wszystkie warunki, w jakich będą wykonywane roboty Przy pracach rozbiórkowych i wyburzeniowych mają zastosowanie ogólnie obowiązujące przepisy bezpieczeństwa i higieny pracy w robotach budowlanych. W celu zapewnienia bezpieczeństwa robót rozbiórkowych wszystkie przejścia, pomosty i inne niebezpieczne miejsca powinno się zabezpieczyć odpowiednio umocowanymi barierami, a pomosty zaopatrzyć w listwy obrzeŝne. Pracowników zatrudnionych przy robotach rozbiórkowych powinno się zaopatrzyć w odzieŝ roboczą, hełmy, okulary i rękawice, a wszystkie narzędzia uŝywane przy rozbiórce stale utrzymywać w dobrym stanie. Przy robotach rozbiórkowych naleŝy uwzględniać wpływ warunków atmosferycznych na bezpieczeństwo pracy. Podczas deszczu, śniegu i silnego wiatru nie wolno prowadzić robót na ścianach i innych wysokich konstrukcjach. Do usuwania gruzu naleŝy stosować zsypy (rynny). Gruz nie moŝe być gromadzony na stropach, balkonach, schodach itp. Znajdujące się w pobliŝu rozbieranego budynku urządzenia uŝyteczności publicznej, latarnie, słupy z przewodami, drzewa itp. naleŝy zabezpieczyć przed uszkodzeniami. Wszystkie przejścia i przejazdy znajdujące się w zasięgu robót rozbiórkowych powinno się zabezpieczyć lub wytyczyć drogi, a obejścia i objazdy wyraźnie oznakować. Wszystkich robotników pracujących na wysokości powyŝej 4 m naleŝy zabezpieczyć pasami ochronnymi na linach umocowanych do trwałych elementów budynu. W razie przewracania ścian naleŝy odpowiednio zabezpieczyć teren, przy czym podcinanie i podkopywanie ścian dla ich przewrócenia jest zabronione Przebieg robót rozbiórkowych Rozbiórka powinna być przeprowadzona tak, aby stopniowo odciąŝać elementy nośne konstrukcji. Usunięcie elementu nie moŝe powodować naruszenia stateczności elementów przyległych. Rozbiórkę rozpoczyna się od demontaŝu instalacji, stolarki i innych elementów wykończenia oraz ścianek działowych. Następnie rozbiera się elementy nośne Kolejność wykonywania prac rozbiórkowych Rozbiórkę budynku naleŝy prowadzić w sposób zapewniający maksymalne odzyskanie materiałów i elementów nadających się do ponownego uŝycia w następującej kolejności zaczynając od najwyŝszej kondygnacji: 3

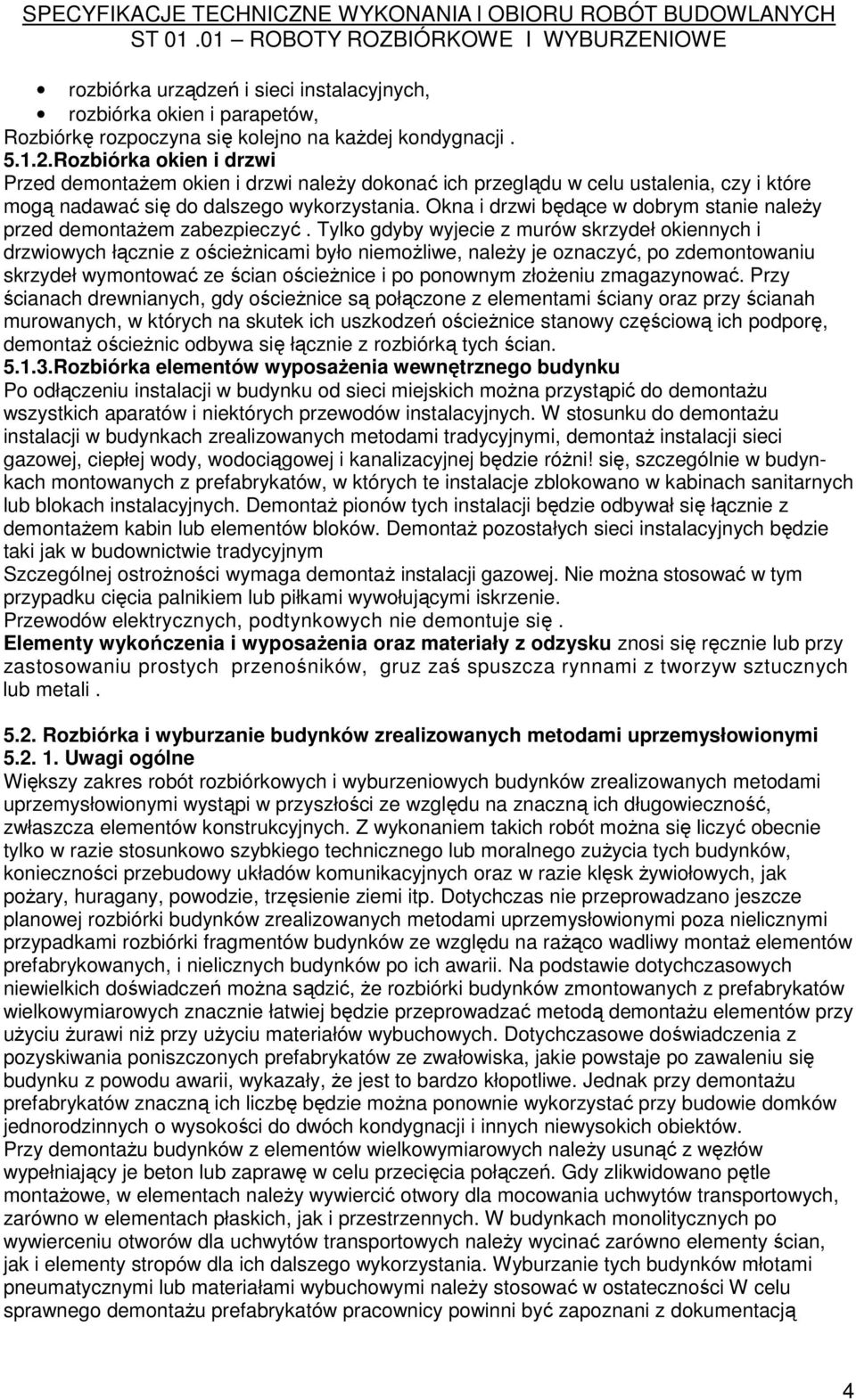

4 rozbiórka urządzeń i sieci instalacyjnych, rozbiórka okien i parapetów, Rozbiórkę rozpoczyna się kolejno na kaŝdej kondygnacji Rozbiórka okien i drzwi Przed demontaŝem okien i drzwi naleŝy dokonać ich przeglądu w celu ustalenia, czy i które mogą nadawać się do dalszego wykorzystania. Okna i drzwi będące w dobrym stanie naleŝy przed demontaŝem zabezpieczyć. Tylko gdyby wyjecie z murów skrzydeł okiennych i drzwiowych łącznie z ościeŝnicami było niemoŝliwe, naleŝy je oznaczyć, po zdemontowaniu skrzydeł wymontować ze ścian ościeŝnice i po ponownym złoŝeniu zmagazynować. Przy ścianach drewnianych, gdy ościeŝnice są połączone z elementami ściany oraz przy ścianah murowanych, w których na skutek ich uszkodzeń ościeŝnice stanowy częściową ich podporę, demontaŝ ościeŝnic odbywa się łącznie z rozbiórką tych ścian Rozbiórka elementów wyposaŝenia wewnętrznego budynku Po odłączeniu instalacji w budynku od sieci miejskich moŝna przystąpić do demontaŝu wszystkich aparatów i niektórych przewodów instalacyjnych. W stosunku do demontaŝu instalacji w budynkach zrealizowanych metodami tradycyjnymi, demontaŝ instalacji sieci gazowej, ciepłej wody, wodociągowej i kanalizacyjnej będzie róŝni! się, szczególnie w budynkach montowanych z prefabrykatów, w których te instalacje zblokowano w kabinach sanitarnych lub blokach instalacyjnych. DemontaŜ pionów tych instalacji będzie odbywał się łącznie z demontaŝem kabin lub elementów bloków. DemontaŜ pozostałych sieci instalacyjnych będzie taki jak w budownictwie tradycyjnym Szczególnej ostroŝności wymaga demontaŝ instalacji gazowej. Nie moŝna stosować w tym przypadku cięcia palnikiem lub piłkami wywołującymi iskrzenie. Przewodów elektrycznych, podtynkowych nie demontuje się. Elementy wykończenia i wyposaŝenia oraz materiały z odzysku znosi się ręcznie lub przy zastosowaniu prostych przenośników, gruz zaś spuszcza rynnami z tworzyw sztucznych lub metali Rozbiórka i wyburzanie budynków zrealizowanych metodami uprzemysłowionymi Uwagi ogólne Większy zakres robót rozbiórkowych i wyburzeniowych budynków zrealizowanych metodami uprzemysłowionymi wystąpi w przyszłości ze względu na znaczną ich długowieczność, zwłaszcza elementów konstrukcyjnych. Z wykonaniem takich robót moŝna się liczyć obecnie tylko w razie stosunkowo szybkiego technicznego lub moralnego zuŝycia tych budynków, konieczności przebudowy układów komunikacyjnych oraz w razie klęsk Ŝywiołowych, jak poŝary, huragany, powodzie, trzęsienie ziemi itp. Dotychczas nie przeprowadzano jeszcze planowej rozbiórki budynków zrealizowanych metodami uprzemysłowionymi poza nielicznymi przypadkami rozbiórki fragmentów budynków ze względu na raŝąco wadliwy montaŝ elementów prefabrykowanych, i nielicznych budynków po ich awarii. Na podstawie dotychczasowych niewielkich doświadczeń moŝna sądzić, Ŝe rozbiórki budynków zmontowanych z prefabrykatów wielkowymiarowych znacznie łatwiej będzie przeprowadzać metodą demontaŝu elementów przy uŝyciu Ŝurawi niŝ przy uŝyciu materiałów wybuchowych. Dotychczasowe doświadczenia z pozyskiwania poniszczonych prefabrykatów ze zwałowiska, jakie powstaje po zawaleniu się budynku z powodu awarii, wykazały, Ŝe jest to bardzo kłopotliwe. Jednak przy demontaŝu prefabrykatów znaczną ich liczbę będzie moŝna ponownie wykorzystać przy budowie domków jednorodzinnych o wysokości do dwóch kondygnacji i innych niewysokich obiektów. Przy demontaŝu budynków z elementów wielkowymiarowych naleŝy usunąć z węzłów wypełniający je beton lub zaprawę w celu przecięcia połączeń. Gdy zlikwidowano pętle montaŝowe, w elementach naleŝy wywiercić otwory dla mocowania uchwytów transportowych, zarówno w elementach płaskich, jak i przestrzennych. W budynkach monolitycznych po wywierceniu otworów dla uchwytów transportowych naleŝy wycinać zarówno elementy ścian, jak i elementy stropów dla ich dalszego wykorzystania. Wyburzanie tych budynków młotami pneumatycznymi lub materiałami wybuchowymi naleŝy stosować w ostateczności W celu sprawnego demontaŝu prefabrykatów pracownicy powinni być zapoznani z dokumentacją 4

5 podstawowych węzłów w rozbieranym budynku i rodzajów połączeń. Do rozbiórki budynku moŝna przystąpić po uzyskaniu dokumentacji określającej kolejność demontaŝu elementów prefabrykowanych, sposobów zabezpieczania prefabrykatów przed przewróceniem się w czasie rozbiórki oraz wykazu niezbędnych urządzeń i narzędzi. Rozbiórka budynków wielkoblokowych i z cegły Ŝerańskiej jest na ogół łatwiejsza niŝ budynków z elementów wielkopłytowych. Analizując rozbiórkę budynków monolitycznych, wykonywanych w róŝnego rodzaju deskowaniach, wydaje się, Ŝe konieczny będzie ich demontaŝ przy uŝyciu środków wybuchowych, gdyŝ ich wyburzanie młotami pneumatycznymi lub podobnymi urządzeniami byłoby bardzo kosztowne i długotrwałe. Uzyskany gruz moŝna wykorzystać do budowy dróg, a po ewentualnym rozdrobnieniu jako kruszywo do betonów. Przy wyburzaniu budynków i demontaŝu prefabrykatów zajdzie konieczność cięcia stalowych prętów palnikiem i wiercenia otworów do mocowania uchwytów transportowych. Do prac rozbiórkowych moŝna przystąpić dopiero po stwierdzeniu, Ŝe wszystkie instalacje w budynku odłączono od sieci miejskich Rozbiórka okien i drzwi DemontaŜ okien i drzwi w pełnym zakresie moŝna przeprowadzać nie we wszystkich systemach budownictwa uprzemysłowionego, ze względu na technologie produkcji elementów. W wielkopłytowych elementach ścian wewnętrznych i ścianek działowych, stalowe ościeŝnice drzwiowe są zabetonowywane w elementach w czasie ich produkcji i wymontowanie ich z prefabrykatu jest moŝliwe po częściowym zniszczeniu elementu. W czasie rozbiórki budynku demontuje się wiec tylko skrzydła drzwiowe, a elementy ścienne są demontowane łącznie z ościeŝnicami, W niektórych systemach budownictwa wielkopłytowego ościeŝnice okienne i drzwi balkonowych są zabetonowane w elementach i wtedy demontuje się skrzydła okienne i drzwi balkonowych, a elementy ścienne są demontowane łącznie z ościeŝnicami. W pozostałych przypadkach z elementów ściennych moŝna wymontować skrzydła łącznie z ościeŝnicami drzwiowymi i okiennymi. RównieŜ w budownictwie wielko-blokowym, z cegły Ŝerańskiej i monolitycznym, przewaŝnie wymontowuje się z elementów ściennych ościeŝnice łącznie ze skrzydłami Zapisy w Dzienniku Budowy Przebieg robót rozbiórkowych powinien być odnotowany w dzienniku budowy, który oprócz danych porządkowych powinien podawać: - kolejność i sposób wykonywania robót, - protokolarne stwierdzenie, czy ściany, stropy, schody i dach oraz inne części budynku, na których będą pracowali robotnicy lub będą ustawione rusztowania albo drabiny, mają dostateczną wytrzymałość, - opis środków zabezpieczających, które zostały uŝyte przy rozbiórce, - opis okoliczności towarzyszących rozbiórce i mających wpływ na przebieg robót i bezpieczeństwo ludzi prowadzących rozbiórkę Podstawowe zasady BHP przy robotach rozbiórkowych Roboty rozbiórkowe powinien prowadzić kierownik o odpowiednich kwalifikacjach i doświadczeniu oraz zatrudniać robotników obeznanych z tego rodzaju robotami. Przez cały czas trwania robót naleŝy pilnować, aby na teren rozbiórki nie wchodziły osoby postronne. Przed przystąpieniem do rozbiórki - trzeba opracować program rozbiórki,a załogę zapoznać z nim oraz z bezpiecznymi sposobami wykonywania robót rozbiórkowych. Prace na wysokościach Szczególne niebezpieczeństwo stwarza praca na wysokości i spadające odłamki oraz moŝliwość przywalenia pracowników gruzem lub obalanym elementem. 1) Kierownik robót powinien wskazywać miejsca ustawiania drabin i rusztowań, zrzucania gruzu i wystających części budynku, miejsca gromadzenia gruzu i sposoby ich zabezpieczania. Gruzu nie moŝna gromadzić na stropach, pomostach i schodach. 2) NaleŜy odłączyć od sieci miejskich wszystkie instalacje. 3) Teren robót rozbiórkowych ogrodzić i oznaczyć tablicami ostrzegawczymi. 5

6 4) Robotnicy zatrudnieni przy rozbiórce powinni legitymować się świadectwem dopuszczenia do pracy na wysokości, być zaopatrzeni w hełmy ochronne i przy pracy na wysokości powyŝej 2 m nad terenem lub pomostem rusztowania wyposaŝeni w pasy z liną długości do 3 m, którą przywiązuje się do mocnej części ściany, rusztowania lub drabiny przystawionej i przymocowanej do ściany. Prace na wysokości powyŝej 2m Przy pracach na: konstrukcjach budowlanych bez stropów, a takŝe przy ustawianiu lub rozbiórce rusztowań oraz przy pracach na drabinach i klamrach na wysokości powyŝej 2 m nad poziomem terenu zewnętrznego lub podłogi naleŝy w szczególności: 1. przed rozpoczęciem prac sprawdzić stan techniczny konstrukcji lub urządzeń, na których mają być wykonywane prace, w tych ich stabilność, wytrzymałość na przewidywane obciąŝenie oraz zabezpieczenie przed nie przewidywaną zmianą połoŝenia, a takŝe stan techniczny stałych elementów konstrukcji lub urządzeń mających słuŝyć do mocowania linek bezpieczeństwa, 2. zapewnić stosowanie przez pracowników, odpowiedniego do rodzaju wykonywanych prac, sprzętu chroniącego przed upadkiem z wysokości jak: szelki bezpieczeństwa z linką bezpieczeństwa przymocowaną do stałych elementów konstrukcji, szelki bezpieczeństwa z pasem biodrowym (do prac w podparciu - na słupach, masztach itp.), 3. zapewnić stosowanie przez pracowników hełmów ochronnych przeznaczonych do prac na wysokości. PowyŜsze wymagania dotyczą równieŝ prac wykonywanych na galeriach, pomostach, podestach i innych podwyŝszeniach, jeŝeli rodzaj pracy wymaga od pracownika wychylenia się poza balustradę lub obrys urządzenia, na którym stoi, albo przyjmowania innej wymuszonej pozycji ciała groŝącej upadkiem z wysokości. Zabronione jest m.in.: wykonywanie rozbiórki podczas silnych wiatrów (80 km/h), zrzucanie na ziemię elementów z rozbiórki, obalanie ścian przez podcinanie lub podkopywanie. Przy obalaniu ścian za pomocą ciągnika lina powinna być niezawodnie związana i przy jej zakładaniu naleŝy uwaŝać, aby odłamki cegieł nie spadły na robotników. Długość liny powinna być trzykrotnie dłuŝsza od wysokości obalonej ściany. Ponadto: Urządzenia uŝyteczności publicznej, takie jak latarnie, słupy, przewody, roślinność, naleŝy zabezpieczyć przed zniszczeniem czy uszkodzeniem. 6. KONTROLA JAKOŚCI ROBÓT Zasady ogólne. Kontrola winna przebiegać zgodnie z zasadami ogólnymi podanymi w ST01.00, a sprawdzenie i odbiór robót winny być wykonane zgodnie z normami i wskazaniami Warunki szczegółowe. Sprawdzenie robót polega na skontrolowaniu ich zgodności z wymaganiami określonymi w niniejszej Specyfikacji, w Dokumentacji Projektowej, normach i instrukcjach. 7. OBMIAR ROBÓT. Obmiar gotowych robót lub robót zanikających będzie określać faktyczny zakres wykonywanych robót zgodnie z dokumentacją projektową i ST, w jednostkach i na zasadach ustalonych w przedmiarze. Wyniki obmiaru będą wpisane do Księgi obmiarów. 6

7 8. ODBIÓR ROBÓT. Roboty winny być wykonane zgodnie z Projektem Technicznym, ST oraz pisemnymi decyzjami Inspektora. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w ST Wymagania ogólne pkt Cena jednostki obmiarowej Cena robót rozbiórkowych obejmuje: prace pomiarowe i roboty przygotowawcze, oznakowanie robót, demontaŝ elementów do rozbiórki przesortowanie materiału uzyskanego z rozbiórki, w celu ponownego jego uŝycia, z ułoŝeniem w stosy na wskazanym miejscu, załadunek i wywiezienie materiału nie nadającego się do powtórnego uŝycia, uporządkowanie terenu. 10. NORMY I PRZEPISY ZWIĄZANE. [1] Rozporządzenie Rady Ministrów z dnia r. w sprawie dozoru technicznego (Dz. U. Nr 8 z dnia r) [2] Warunki techniczne wykonania i odbioru robót budowlano-montaŝowych, tom I Budownictwo ogólne. Arkady 1988 r. [3] Rozporządzenie MGP i B z dn. 15 grudnia 1994 r. w sprawie warunków i trybu postępowania przy robotach rozbiórkowych nie uŝytkowanych, zniszczonych lub nie wykończonych obiektów budowlanych... (Dz.U. z 1995 r. Nr 10, poz. 47.) [4] Rozporządzenie MP i PS z dn. 26 wrzesnia 1997 r. w sprawie ogólnych przepisów bhp (Dz.U. z 1997 r. Nr 10, poz. 47.) [5] Gilewicz A., Szymański M. T.: Szkolenie bhp na stanowiskach roboczych w budownictwie. K.W.P. Bud-Ergon Sp. z o.o., Warszawa
