1 PL B1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: (22) Data zgłoszenia: (51) Int.Cl. E04G 3/24 ( ) E04G 3/28 ( ) E04G 23/08 ( ) (54) Platforma do wyburzania komina (73) Uprawniony z patentu: SAVEX SPÓŁKA AKCYJNA, Zgorzelec, PL (43) Zgłoszenie ogłoszono: BUP 03/09 (45) O udzieleniu patentu ogłoszono: WUP 07/14 (72) Twórca(y) wynalazku: RYSZARD RATAJCZAK, Zgorzelec, PL WŁODZIMIERZ KALUBA, Zgorzelec, PL WIESŁAW MILIAN, Zgorzelec, PL KRZYSZTOF HUTNICZAK, Zgorzelec, PL MAREK KOWLACZYK, Zgorzelec, PL TADEUSZ KRET, Biała, PL (74) Pełnomocnik: rzecz. pat. Tomasz Słowikowski

2 2 PL B1 Opis wynalazku Przedmiotem wynalazku jest platforma do wyburzania komina przemieszczająca się obwodowo po jego koronie. Dotychczas znane są ze zgłoszeń patentowych platformy do rozbiórki kominów P oraz P Obie platformy są platformami pracującymi centralnie i przemieszczającymi się wewnątrz komina wzdłuż jego pionowej osi. Wzrost rozmiarów komina, powodujący także zmianę grubości jego trzonu, ogranicza z powodów technologicznych i ekonomicznych możliwości wykorzystania wyżej wymienionych platform przy rozbiórce komina w całym zakresie wysokości przez co nadają się tylko do prac rozbiórkowych bardzo wysokich kominów w górnej części. Aby zrealizować kompleksową rozbiórkę konieczne stało się opracowanie platformy pracującej na kominach o dużych średnicach i grubościach trzonów. Platforma do rozbiórki komina według wynalazku jest przestrzenną konstrukcją stalową zawieszoną na obrzeżu komina, opasająca wycinek komina. Platforma zbudowana jest z platformy wewnętrznej i zewnętrznej oraz części łączącej prawej i lewej, a poziomy robocze otoczone są barierkami, które posiadają otwieraną bramkę umożliwiającą wchodzenie na platformę z kosza transportowego, który podczas wysiadania i wsiadania przez obsługę platformy jest chroniony obejmą przed jego odchylaniem i oddalaniem się od platformy. Platforma do wyburzania wysokiego komina przemieszczająca się po jego koronie składa się z następujących elementów głównych: platformy wewnętrznej - słup prawy, platformy wewnętrznej - słup lewy, platformy zewnętrznej - słup prawy, platformy zewnętrznej - słup lewy oraz platformy zewnętrznej - część środkowa. Platformy wewnętrzne i zewnętrzne są połączone ze sobą przy pomocy części łączącej prawej i lewej, w częściach łączących i zbudowane są zespoły kolumn, umożliwiające regulację poziomego położenia podestów roboczych platformy na kominie. Kolumny są wyposażone w zespoły napędowe, umożliwiające przemieszczanie się platformy po kominie. Zespół napędowy platformy składa się z konstrukcji stalowej (wahacza), zabudowanej wahliwie w widełkach, mocowanych do kolumny. W wahaczu zbudowane są dwa koła jezdne napędzane motoreduktorami. Na słupie prawym platformy wewnętrznej zbudowany jest wysięgnik obrotowy, służący do transportu urobku z korony komina na ziemię oraz obsługi platformy, a obrót wysięgnika jest realizowany przy pomocy dwóch siłowników hydraulicznych. Podczas transportu osób wysięgnik jest blokowany w położeniu umożliwiającym przejście obsługi z kosza transportowego na platformę i odwrotnie, a przed odchylaniem się kosza transportowego do transportu osób, chroni obejma kosza, zbudowana obrotowo na barierkach, którą należy na czas transportu osób zapiąć. W części dolnej słupa prawego znajduje się krążek linowy do prowadzenia liny nośnej wysięgnika obrotowego. Na lewych słupach platformy wewnętrznej oraz zewnętrznej znajduje się przejście między platformami. Na słupie prawym platformy zewnętrznej znajduje się dojście do wysięgnika obrotowego. Poziom roboczy platformy jest wykonany z elementów drewnianych, mocowanych do konstrukcji stalowej platformy, a pod powierzchniami roboczymi platformy znajdują się zespoły rolek umożliwiające utrzymanie platformy w pionie. Pod platformą zewnętrzną znajdują się dwie rolki opierające się na zewnętrznej powierzchni komina, a pod platformą wewnętrzną znajdują się dwie pary zespołów rolek poziomych służących do opierania się o wewnętrzną powierzchnię komina. Ze względu na zwiększającą się grubość muru komina posiadają one możliwość regulacji położenia przy pomocy siłowników hydraulicznych. Aby umożliwić przejazd rolek przez nierówności znajdujące się wewnątrz komina zastosowano dwie pary rolek oddalonych od siebie, do obsługi obu par dolnych rolek przewidziano pomost dolny. Na dwuteowej belce zamocowanej do słupów platformy zewnętrznej zbudowany jest przejezdny wciągnik łańcuchowy, na którym podwieszony jest łamacz do betonu wyposażony w siłownik hydrauliczny. Na platformie zewnętrznej 1 znajduje się agregat hydrauliczny do napędu wszystkich używanych urządzeń hydraulicznych tj. pił tarczowych, siłowników kolumn, siłowników wysięgnika obrotowego i siłowników rolek poziomych.

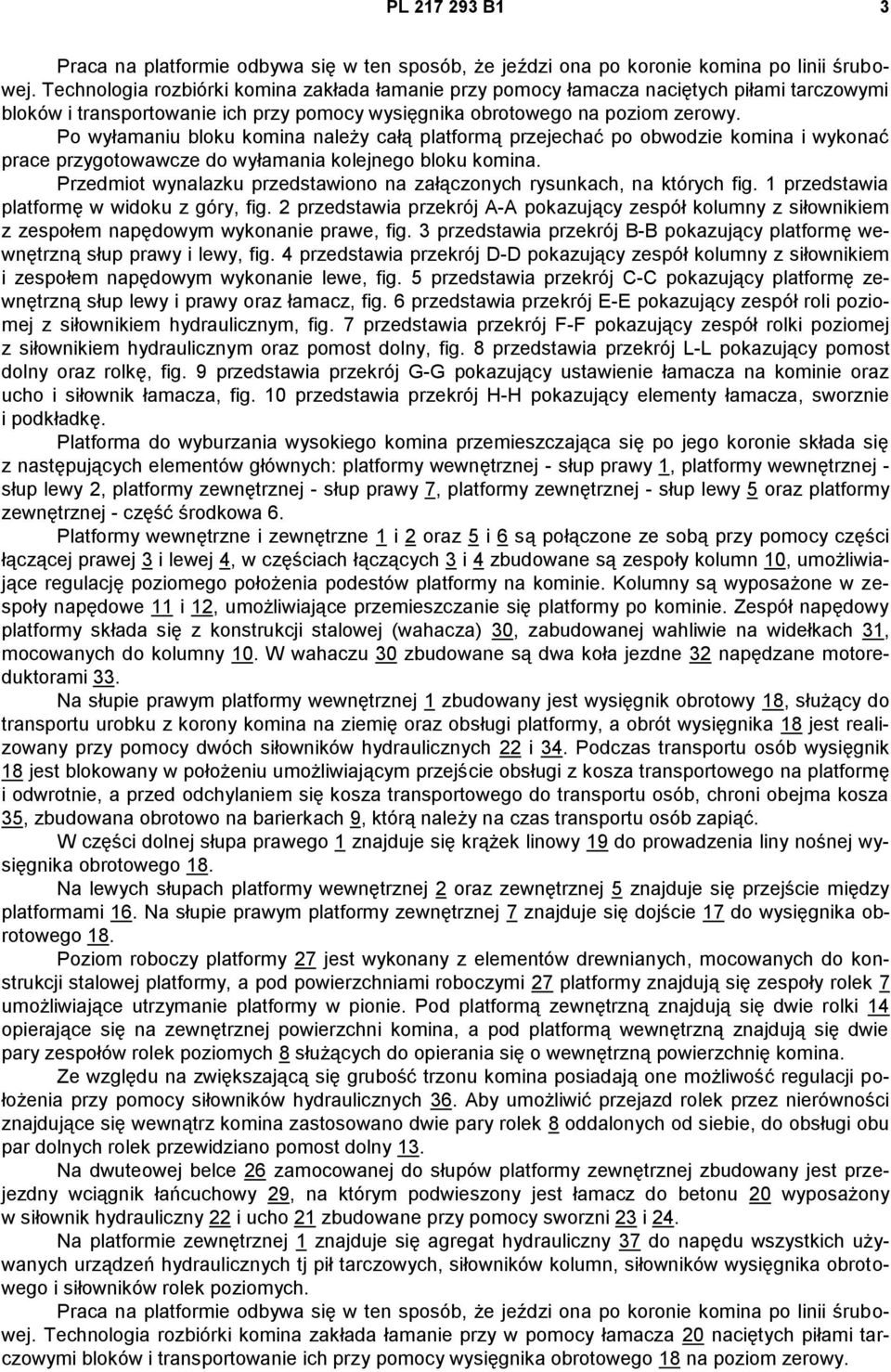

3 PL B1 3 Praca na platformie odbywa się w ten sposób, że jeździ ona po koronie komina po linii śrubowej. Technologia rozbiórki komina zakłada łamanie przy pomocy łamacza naciętych piłami tarczowymi bloków i transportowanie ich przy pomocy wysięgnika obrotowego na poziom zerowy. Po wyłamaniu bloku komina należy całą platformą przejechać po obwodzie komina i wykonać prace przygotowawcze do wyłamania kolejnego bloku komina. Przedmiot wynalazku przedstawiono na załączonych rysunkach, na których fig. 1 przedstawia platformę w widoku z góry, fig. 2 przedstawia przekrój A-A pokazujący zespół kolumny z siłownikiem z zespołem napędowym wykonanie prawe, fig. 3 przedstawia przekrój B-B pokazujący platformę wewnętrzną słup prawy i lewy, fig. 4 przedstawia przekrój D-D pokazujący zespół kolumny z siłownikiem i zespołem napędowym wykonanie lewe, fig. 5 przedstawia przekrój C-C pokazujący platformę zewnętrzną słup lewy i prawy oraz łamacz, fig. 6 przedstawia przekrój E-E pokazujący zespół roli poziomej z siłownikiem hydraulicznym, fig. 7 przedstawia przekrój F-F pokazujący zespół rolki poziomej z siłownikiem hydraulicznym oraz pomost dolny, fig. 8 przedstawia przekrój L-L pokazujący pomost dolny oraz rolkę, fig. 9 przedstawia przekrój G-G pokazujący ustawienie łamacza na kominie oraz ucho i siłownik łamacza, fig. 10 przedstawia przekrój H-H pokazujący elementy łamacza, sworznie i podkładkę. Platforma do wyburzania wysokiego komina przemieszczająca się po jego koronie składa się z następujących elementów głównych: platformy wewnętrznej - słup prawy 1, platformy wewnętrznej - słup lewy 2, platformy zewnętrznej - słup prawy 7, platformy zewnętrznej - słup lewy 5 oraz platformy zewnętrznej - część środkowa 6. Platformy wewnętrzne i zewnętrzne 1 i 2 oraz 5 i 6 są połączone ze sobą przy pomocy części łączącej prawej 3 i lewej 4, w częściach łączących 3 i 4 zbudowane są zespoły kolumn 10, umożliwiające regulację poziomego położenia podestów platformy na kominie. Kolumny są wyposażone w zespoły napędowe 11 i 12, umożliwiające przemieszczanie się platformy po kominie. Zespół napędowy platformy składa się z konstrukcji stalowej (wahacza) 30, zabudowanej wahliwie na widełkach 31, mocowanych do kolumny 10. W wahaczu 30 zbudowane są dwa koła jezdne 32 napędzane motoreduktorami 33. Na słupie prawym platformy wewnętrznej 1 zbudowany jest wysięgnik obrotowy 18, służący do transportu urobku z korony komina na ziemię oraz obsługi platformy, a obrót wysięgnika 18 jest realizowany przy pomocy dwóch siłowników hydraulicznych 22 i 34. Podczas transportu osób wysięgnik 18 jest blokowany w położeniu umożliwiającym przejście obsługi z kosza transportowego na platformę i odwrotnie, a przed odchylaniem się kosza transportowego do transportu osób, chroni obejma kosza 35, zbudowana obrotowo na barierkach 9, którą należy na czas transportu osób zapiąć. W części dolnej słupa prawego 1 znajduje się krążek linowy 19 do prowadzenia liny nośnej wysięgnika obrotowego 18. Na lewych słupach platformy wewnętrznej 2 oraz zewnętrznej 5 znajduje się przejście między platformami 16. Na słupie prawym platformy zewnętrznej 7 znajduje się dojście 17 do wysięgnika obrotowego 18. Poziom roboczy platformy 27 jest wykonany z elementów drewnianych, mocowanych do konstrukcji stalowej platformy, a pod powierzchniami roboczymi 27 platformy znajdują się zespoły rolek 7 umożliwiające utrzymanie platformy w pionie. Pod platformą zewnętrzną znajdują się dwie rolki 14 opierające się na zewnętrznej powierzchni komina, a pod platformą wewnętrzną znajdują się dwie pary zespołów rolek poziomych 8 służących do opierania się o wewnętrzną powierzchnię komina. Ze względu na zwiększającą się grubość trzonu komina posiadają one możliwość regulacji położenia przy pomocy siłowników hydraulicznych 36. Aby umożliwić przejazd rolek przez nierówności znajdujące się wewnątrz komina zastosowano dwie pary rolek 8 oddalonych od siebie, do obsługi obu par dolnych rolek przewidziano pomost dolny 13. Na dwuteowej belce 26 zamocowanej do słupów platformy zewnętrznej zbudowany jest przejezdny wciągnik łańcuchowy 29, na którym podwieszony jest łamacz do betonu 20 wyposażony w siłownik hydrauliczny 22 i ucho 21 zbudowane przy pomocy sworzni 23 i 24. Na platformie zewnętrznej 1 znajduje się agregat hydrauliczny 37 do napędu wszystkich używanych urządzeń hydraulicznych tj pił tarczowych, siłowników kolumn, siłowników wysięgnika obrotowego i siłowników rolek poziomych. Praca na platformie odbywa się w ten sposób, że jeździ ona po koronie komina po linii śrubowej. Technologia rozbiórki komina zakłada łamanie przy w pomocy łamacza 20 naciętych piłami tarczowymi bloków i transportowanie ich przy pomocy wysięgnika obrotowego 18 na poziom zerowy.

4 4 PL B1 Zastrzeżenia patentowe 1. Platforma do wyburzania wysokiego komina o przestrzennej konstrukcji stalowej, znamienna tym, że składa się z platformy wewnętrznej - słup prawy (1), platformy wewnętrznej - słup lewy (2), platformy zewnętrznej słup lewy (5), platformy zewnętrznej - słup prawy (7) oraz platformy zewnętrznej część środkowa (6); obie platformy wewnętrzna i zewnętrzna są połączone ze sobą przy pomocy części łączącej prawej (3) i lewej (4), w częściach łączących (3) i (4) zbudowane są zespoły kolumn (10) umożliwiające regulację poziomego położenia podestów roboczych platformy na kominie. 2. Platforma do wyburzania komina według zastrz. 1, znamienna tym, że zespół napędowy platformy składa się z konstrukcji stalowej (wahacza) (30), zabudowanej wahliwie na widełkach (31) mocowanych do kolumny (10), a w wahaczu (30) zbudowane są dwa koła jezdne (32) napędzane motoreduktorami (33). 3. Platforma do wyburzania komina według zastrz. 1, znamienna tym, że na słupie prawym platformy wewnętrznej (1) zbudowany jest wysięgnik obrotowy (18) służący do transportu urobku oraz obsługi platformy, a obrót wysięgnika (18) jest realizowany przy pomocy dwóch siłowników hydraulicznych (27) i (34), przy czym podczas transportu osób wysięgnik (18) jest blokowany w położeniu umożliwiającym przejście obsługi z kosza transportowego na platformę (1) i odwrotnie, a przed odchyleniem się kosza transportowego do transportu osób chroni obejma kosza (35) zbudowana obrotowo na barierkach (9), którą należy na czas transportu osób zapiąć. 4. Platforma do wyburzania komina według zastrz. 1, znamienna tym, że w części dolnej słupa prawego (1) znajduje się krążek linowy (19) do prowadzenia liny nośnej wysięgnika obrotowego (18), a na lewych słupach platformy wewnętrznej (2) oraz zewnętrznej (5) znajduje się przejście między platformami (16), a na słupie prawym platformy zewnętrznej (7) znajduje się dojście (17) do wysięgnika obrotowego (18). 5. Platforma do wyburzania komina według zastrz. 1, znamienna tym, że poziom roboczy platformy (27) jest wykonany z elementów drewnianych, mocowanych do konstrukcji stalowej platformy, a pod powierzchniami roboczymi (27) platformy znajdują się zespoły rolek (7) umożliwiające utrzymanie platformy w pionie, przy czym pod platformą zewnętrzną znajdują się dwie rolki (14) opierające się na zewnętrznej powierzchni komina, a pod platformą wewnętrzną znajdują się dwie pary zespołów rolek poziomych (8) służących do opierania się o wewnętrzną powierzchnię komina. 6. Platforma do wyburzania komina według zastrz. 1, znamienna tym, że siłowniki hydrauliczne (36) służą do regulacji położenia rolek poziomych (8). 7. Platforma do wyburzania komina według zastrz. 1, znamienna tym, że na dwuteowej belce (26) zamocowanej do słupów platformy zewnętrznej zbudowany jest przejezdny wciągnik łańcuchowy (29), na którym podwieszony jest łamacz do betonu (20) wyposażony w siłownik hydrauliczny (22) i ucho (21) zbudowane przy pomocy sworzni (23) i (24). 8. Platforma do wyburzania komina według zastrz. 1, znamienna tym, że na platformie zewnętrznej (1) znajduje się agregat hydrauliczny (37) do napędu wszystkich używanych urządzeń hydraulicznych tj. pił tarczowych, siłowników kolumn, siłowników wysięgnika obrotowego i siłowników rolek poziomych, a praca na platformie odbywa się w ten sposób, że jeździ ona po koronie komina po linii śrubowej, przy czym technologia rozbiórki komina zakłada łamanie przy pomocy łamacza (20) przygotowanych bloków i transportowanie ich przy pomocy wysięgnika obrotowego (18) na poziom zerowy.

5 PL B1 5 Rysunki

6 6 PL B1

7 PL B1 7

8 8 PL B1

9 PL B1 9

10 10 PL B1

11 PL B1 11

12 12 PL B1 Departament Wydawnictw UPRP Cena 2,46 zł (w tym 23% VAT)
