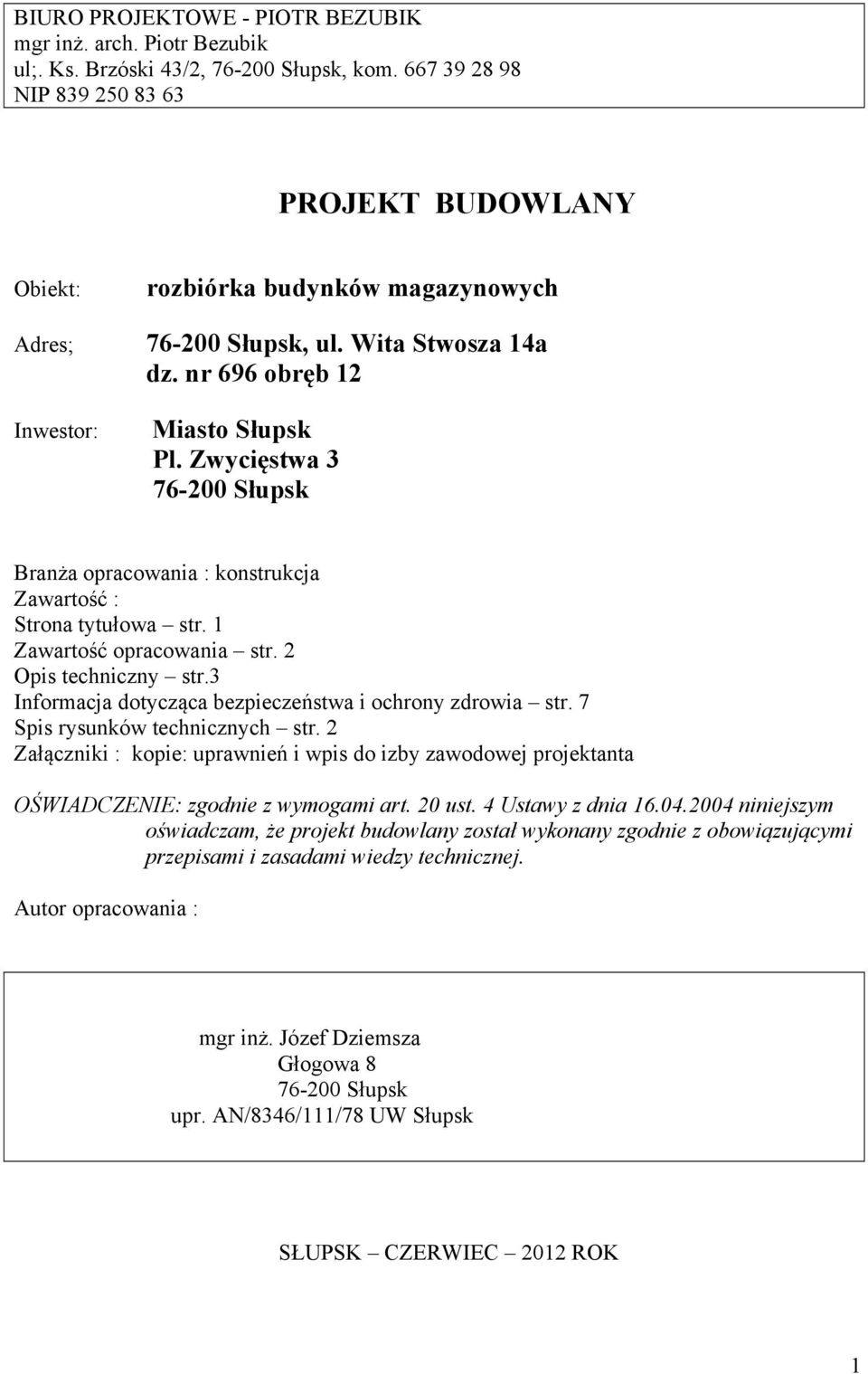

1 BIURO PROJEKTOWE - PIOTR BEZUBIK mgr inż. arch. Piotr Bezubik ul;. Ks. Brzóski 43/2, Słupsk, kom NIP PROJEKT BUDOWLANY Obiekt: Adres; Inwestor: rozbiórka budynków magazynowych Słupsk, ul. Wita Stwosza 14a dz. nr 696 obręb 12 Miasto Słupsk Pl. Zwycięstwa Słupsk Branża opracowania : konstrukcja Zawartość : Strona tytułowa str. 1 Zawartość opracowania str. 2 Opis techniczny str.3 Informacja dotycząca bezpieczeństwa i ochrony zdrowia str. 7 Spis rysunków technicznych str. 2 Załączniki : kopie: uprawnień i wpis do izby zawodowej projektanta OŚWIADCZENIE: zgodnie z wymogami art. 20 ust. 4 Ustawy z dnia niniejszym oświadczam, że projekt budowlany został wykonany zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. Autor opracowania : mgr inż. Józef Dziemsza Głogowa Słupsk upr. AN/8346/111/78 UW Słupsk SŁUPSK CZERWIEC 2012 ROK 1

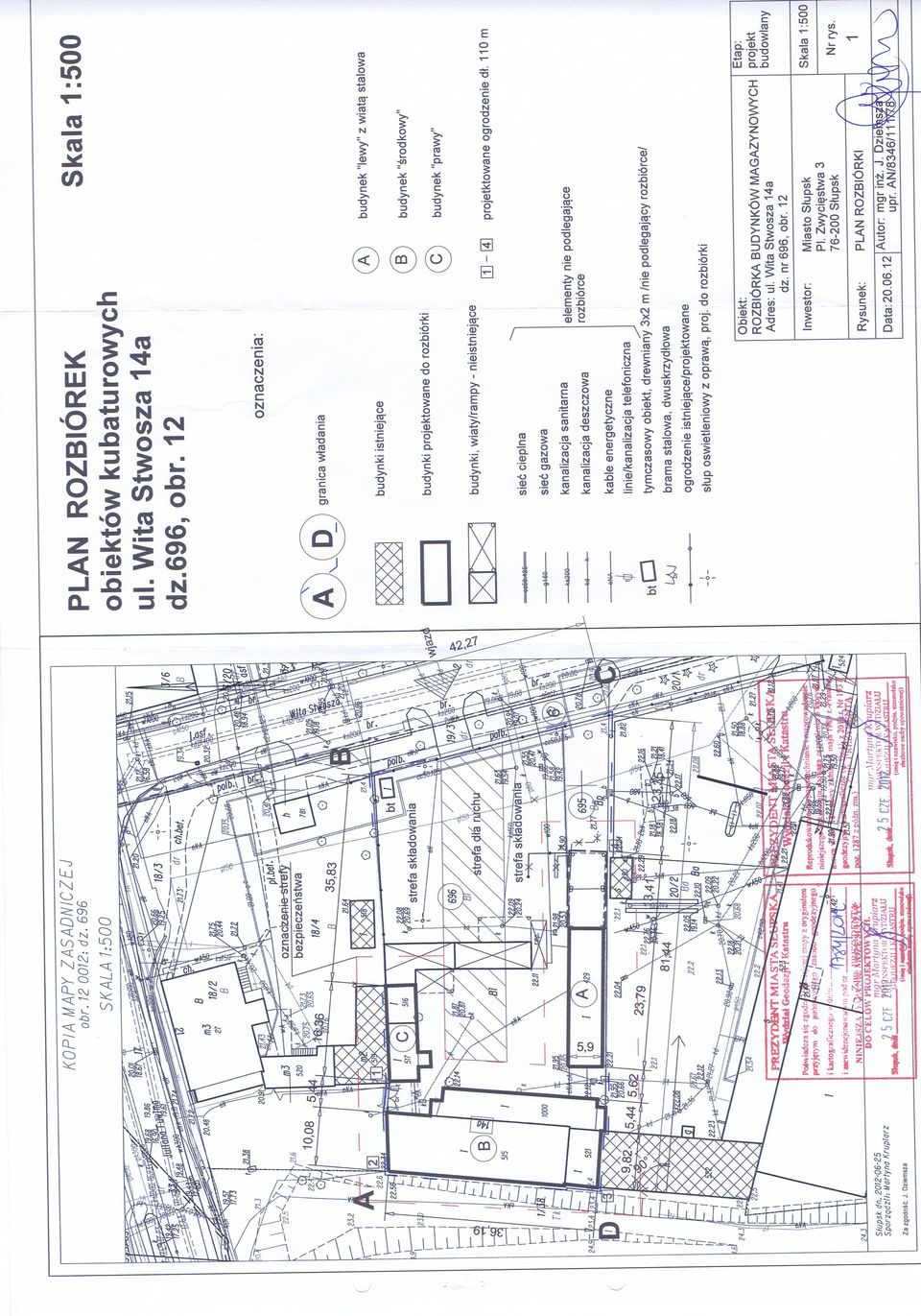

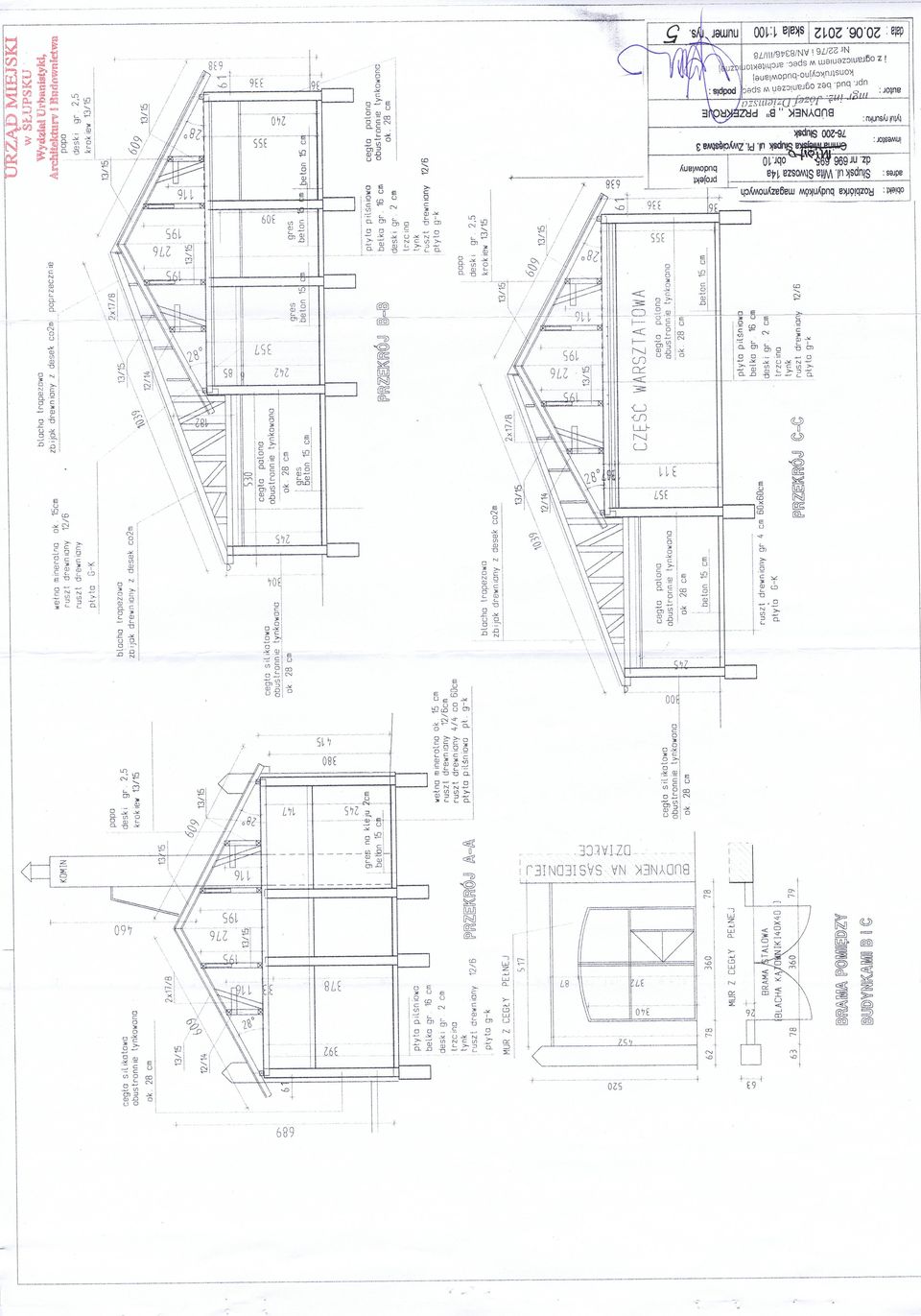

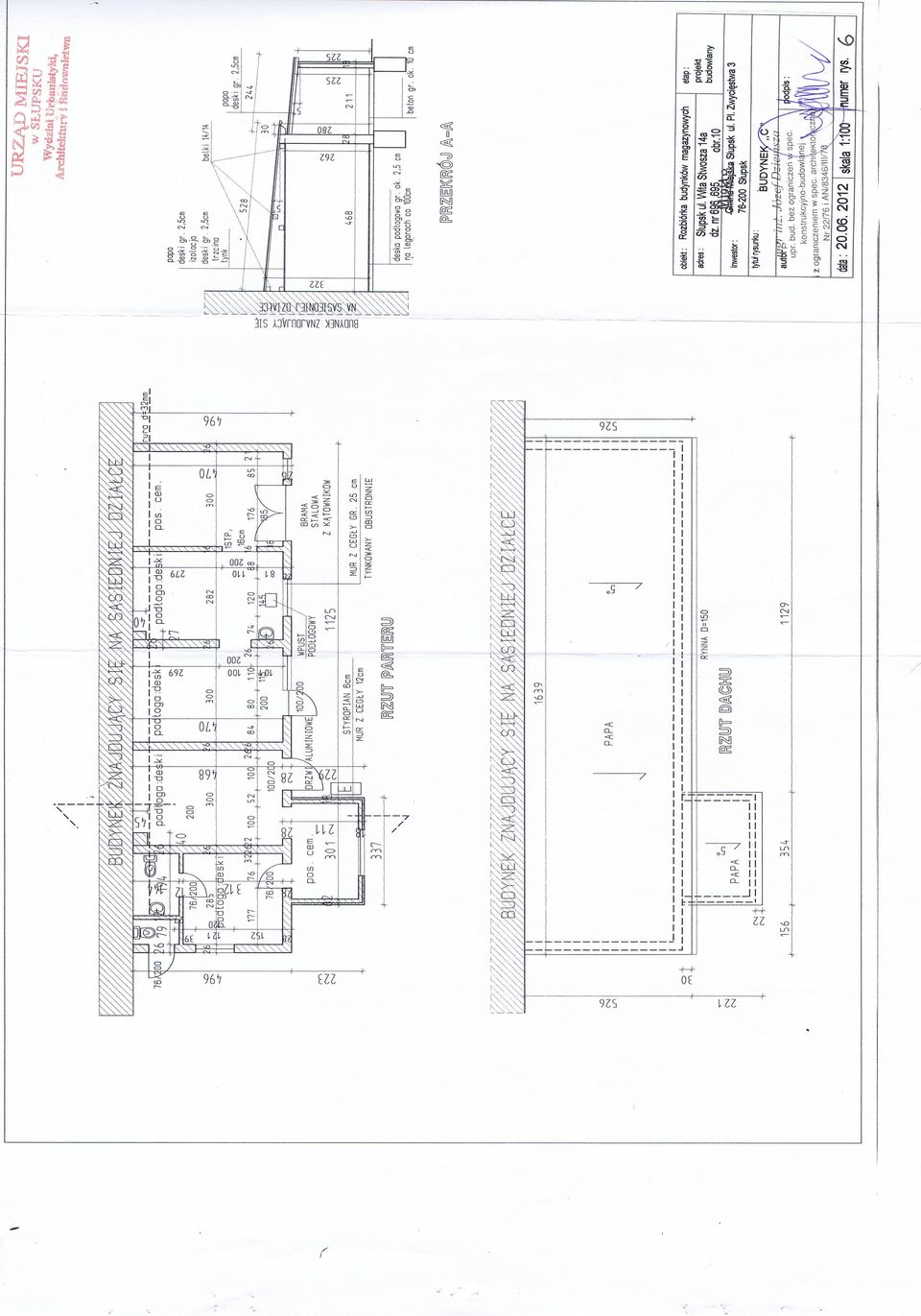

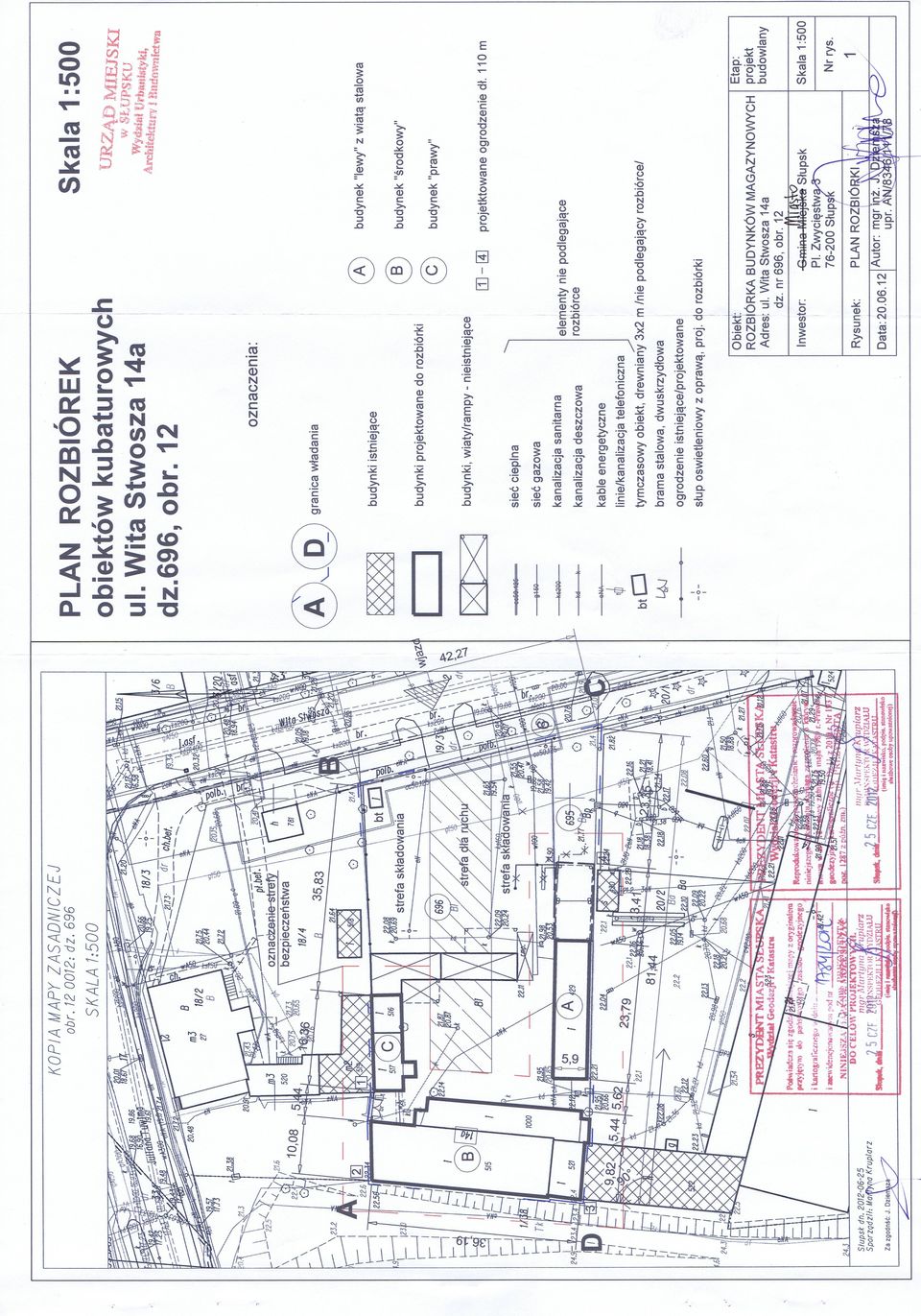

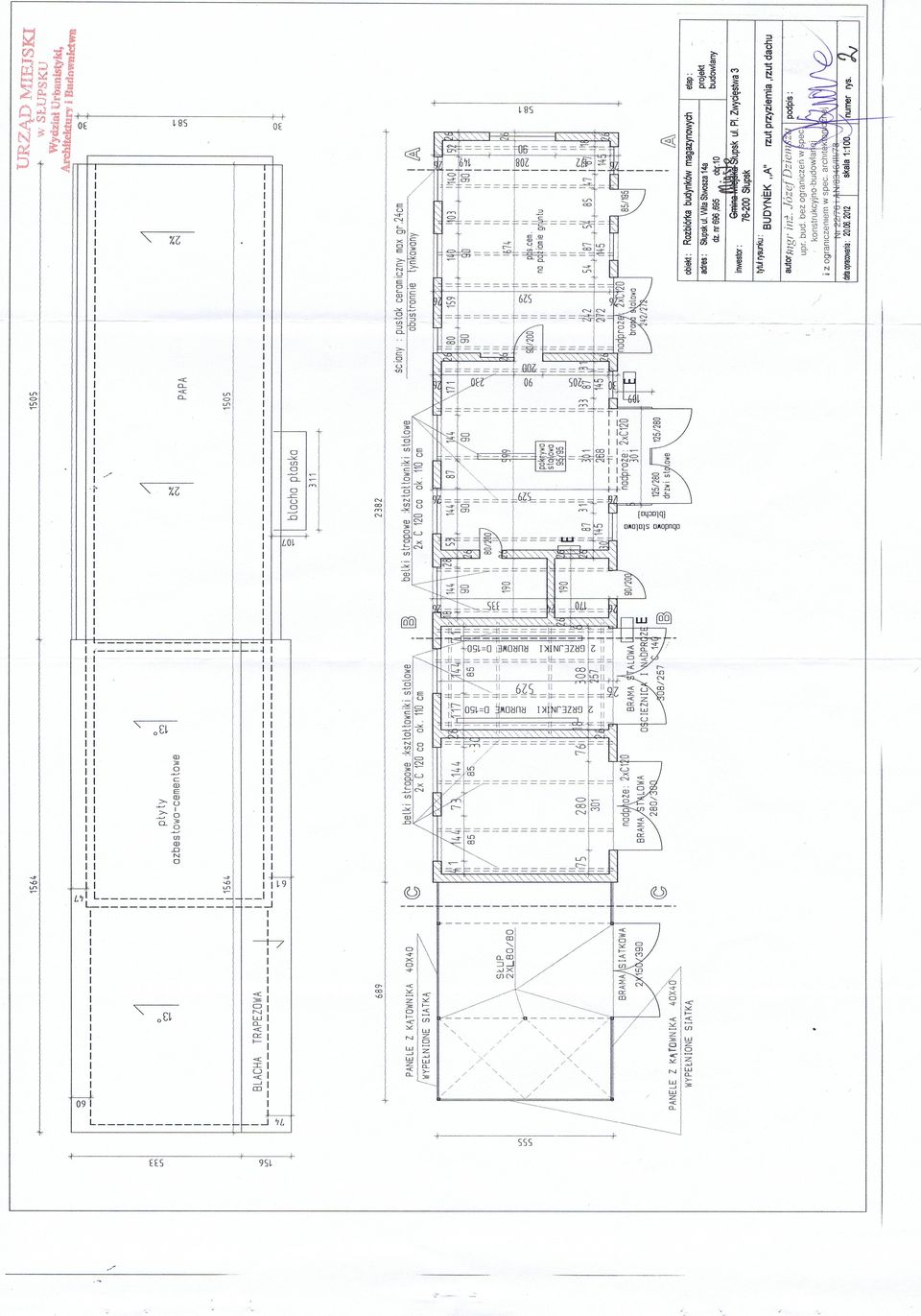

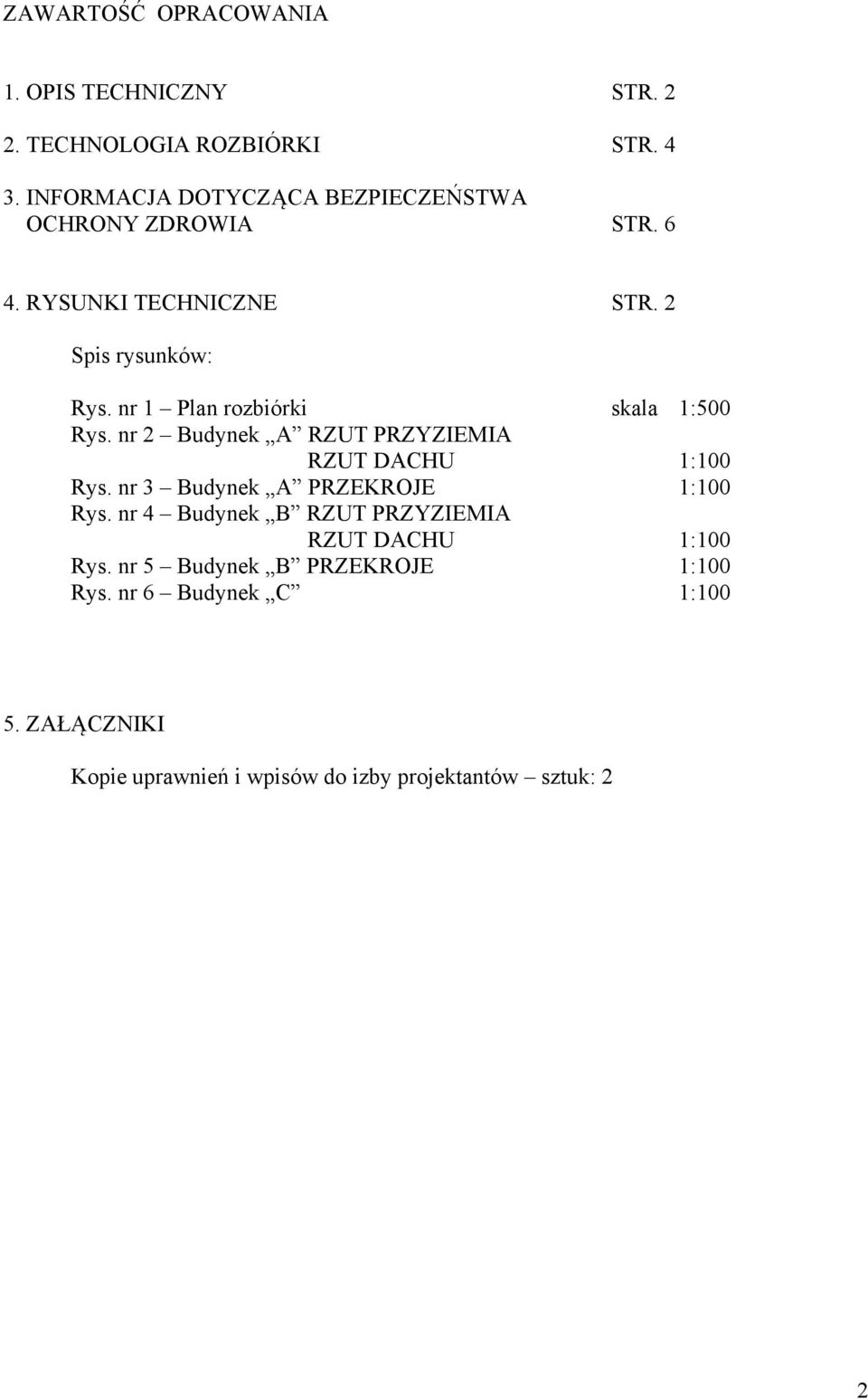

2 ZAWARTOŚĆ OPRACOWANIA 1. OPIS TECHNICZNY STR TECHNOLOGIA ROZBIÓRKI STR INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA OCHRONY ZDROWIA STR RYSUNKI TECHNICZNE STR. 2 Spis rysunków: Rys. nr 1 Plan rozbiórki skala 1:500 Rys. nr 2 Budynek A RZUT PRZYZIEMIA RZUT DACHU 1:100 Rys. nr 3 Budynek A PRZEKROJE 1:100 Rys. nr 4 Budynek B RZUT PRZYZIEMIA RZUT DACHU 1:100 Rys. nr 5 Budynek B PRZEKROJE 1:100 Rys. nr 6 Budynek C 1: ZAŁĄCZNIKI Kopie uprawnień i wpisów do izby projektantów sztuk: 2 2

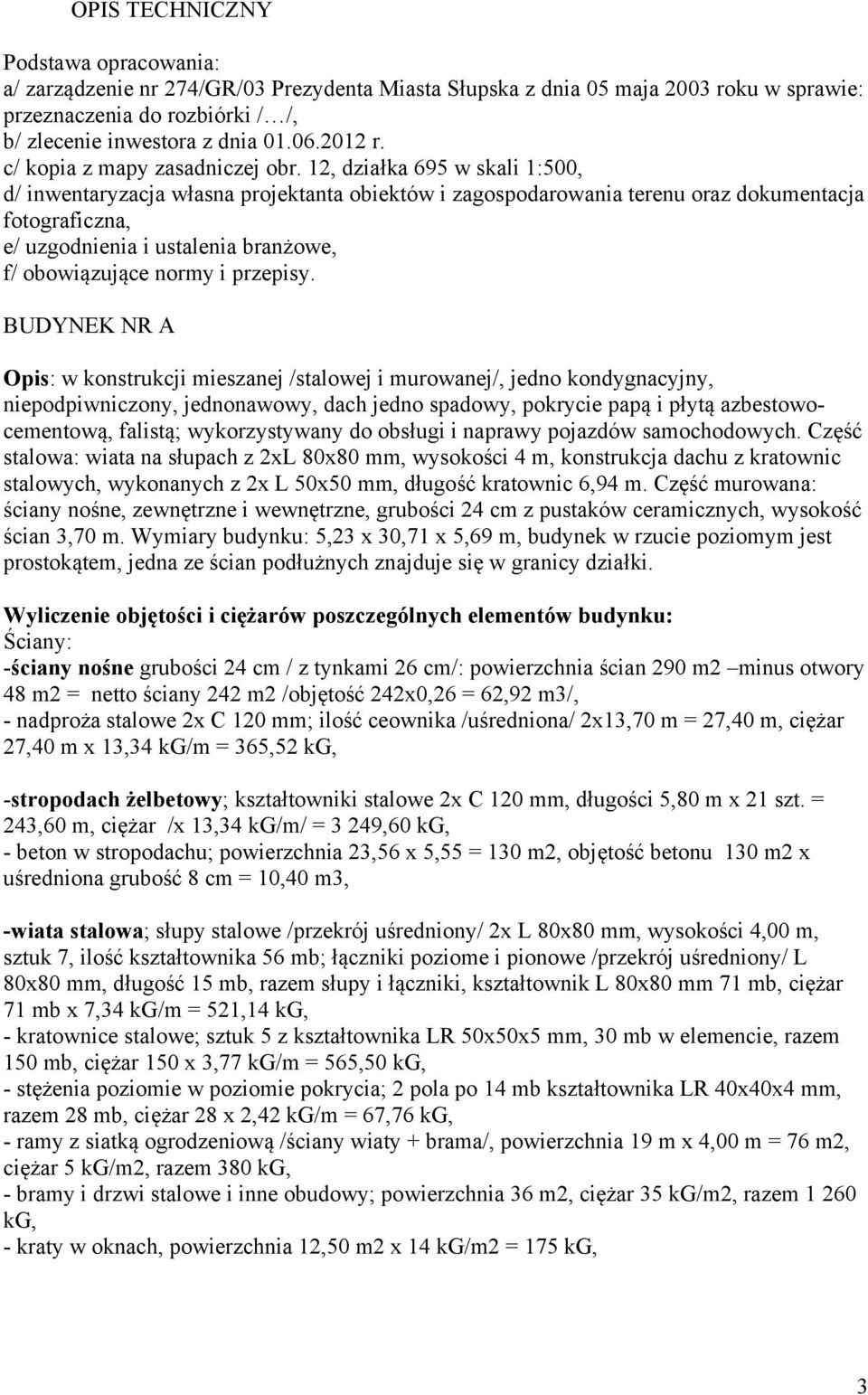

3 OPIS TECHNICZNY Podstawa opracowania: a/ zarządzenie nr 274/GR/03 Prezydenta Miasta Słupska z dnia 05 maja 2003 roku w sprawie: przeznaczenia do rozbiórki / /, b/ zlecenie inwestora z dnia r. c/ kopia z mapy zasadniczej obr. 12, działka 695 w skali 1:500, d/ inwentaryzacja własna projektanta obiektów i zagospodarowania terenu oraz dokumentacja fotograficzna, e/ uzgodnienia i ustalenia branżowe, f/ obowiązujące normy i przepisy. BUDYNEK NR A Opis: w konstrukcji mieszanej /stalowej i murowanej/, jedno kondygnacyjny, niepodpiwniczony, jednonawowy, dach jedno spadowy, pokrycie papą i płytą azbestowocementową, falistą; wykorzystywany do obsługi i naprawy pojazdów samochodowych. Część stalowa: wiata na słupach z 2xL 80x80 mm, wysokości 4 m, konstrukcja dachu z kratownic stalowych, wykonanych z 2x L 50x50 mm, długość kratownic 6,94 m. Część murowana: ściany nośne, zewnętrzne i wewnętrzne, grubości 24 cm z pustaków ceramicznych, wysokość ścian 3,70 m. Wymiary budynku: 5,23 x 30,71 x 5,69 m, budynek w rzucie poziomym jest prostokątem, jedna ze ścian podłużnych znajduje się w granicy działki. Wyliczenie objętości i ciężarów poszczególnych elementów budynku: Ściany: -ściany nośne grubości 24 cm / z tynkami 26 cm/: powierzchnia ścian 290 m2 minus otwory 48 m2 = netto ściany 242 m2 /objętość 242x0,26 = 62,92 m3/, - nadproża stalowe 2x C 120 mm; ilość ceownika /uśredniona/ 2x13,70 m = 27,40 m, ciężar 27,40 m x 13,34 kg/m = 365,52 kg, -stropodach żelbetowy; kształtowniki stalowe 2x C 120 mm, długości 5,80 m x 21 szt. = 243,60 m, ciężar /x 13,34 kg/m/ = 3 249,60 kg, - beton w stropodachu; powierzchnia 23,56 x 5,55 = 130 m2, objętość betonu 130 m2 x uśredniona grubość 8 cm = 10,40 m3, -wiata stalowa; słupy stalowe /przekrój uśredniony/ 2x L 80x80 mm, wysokości 4,00 m, sztuk 7, ilość kształtownika 56 mb; łączniki poziome i pionowe /przekrój uśredniony/ L 80x80 mm, długość 15 mb, razem słupy i łączniki, kształtownik L 80x80 mm 71 mb, ciężar 71 mb x 7,34 kg/m = 521,14 kg, - kratownice stalowe; sztuk 5 z kształtownika LR 50x50x5 mm, 30 mb w elemencie, razem 150 mb, ciężar 150 x 3,77 kg/m = 565,50 kg, - stężenia poziomie w poziomie pokrycia; 2 pola po 14 mb kształtownika LR 40x40x4 mm, razem 28 mb, ciężar 28 x 2,42 kg/m = 67,76 kg, - ramy z siatką ogrodzeniową /ściany wiaty + brama/, powierzchnia 19 m x 4,00 m = 76 m2, ciężar 5 kg/m2, razem 380 kg, - bramy i drzwi stalowe i inne obudowy; powierzchnia 36 m2, ciężar 35 kg/m2, razem kg, - kraty w oknach, powierzchnia 12,50 m2 x 14 kg/m2 = 175 kg, 3

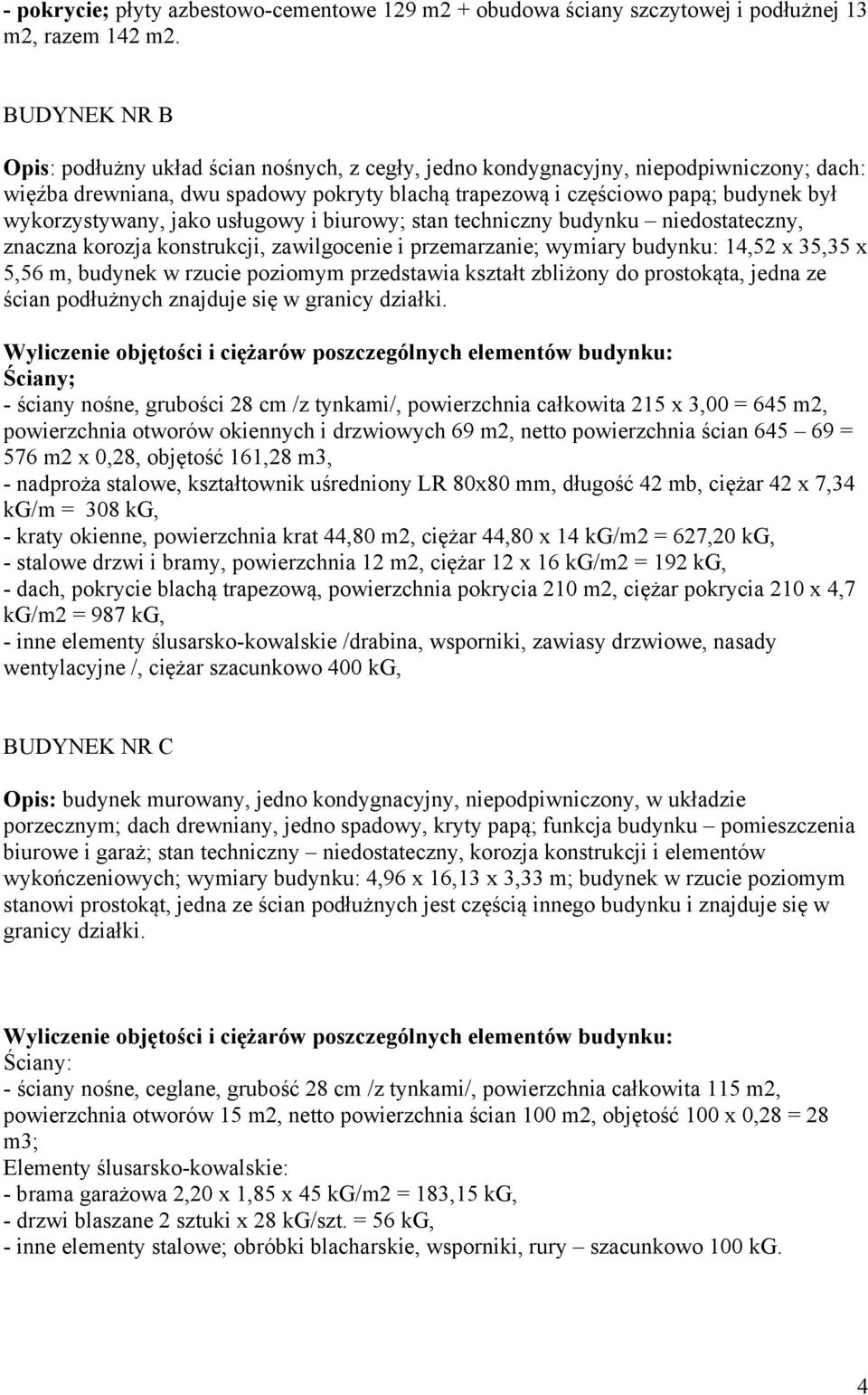

4 - pokrycie; płyty azbestowo-cementowe 129 m2 + obudowa ściany szczytowej i podłużnej 13 m2, razem 142 m2. BUDYNEK NR B Opis: podłużny układ ścian nośnych, z cegły, jedno kondygnacyjny, niepodpiwniczony; dach: więźba drewniana, dwu spadowy pokryty blachą trapezową i częściowo papą; budynek był wykorzystywany, jako usługowy i biurowy; stan techniczny budynku niedostateczny, znaczna korozja konstrukcji, zawilgocenie i przemarzanie; wymiary budynku: 14,52 x 35,35 x 5,56 m, budynek w rzucie poziomym przedstawia kształt zbliżony do prostokąta, jedna ze ścian podłużnych znajduje się w granicy działki. Wyliczenie objętości i ciężarów poszczególnych elementów budynku: Ściany; - ściany nośne, grubości 28 cm /z tynkami/, powierzchnia całkowita 215 x 3,00 = 645 m2, powierzchnia otworów okiennych i drzwiowych 69 m2, netto powierzchnia ścian = 576 m2 x 0,28, objętość 161,28 m3, - nadproża stalowe, kształtownik uśredniony LR 80x80 mm, długość 42 mb, ciężar 42 x 7,34 kg/m = 308 kg, - kraty okienne, powierzchnia krat 44,80 m2, ciężar 44,80 x 14 kg/m2 = 627,20 kg, - stalowe drzwi i bramy, powierzchnia 12 m2, ciężar 12 x 16 kg/m2 = 192 kg, - dach, pokrycie blachą trapezową, powierzchnia pokrycia 210 m2, ciężar pokrycia 210 x 4,7 kg/m2 = 987 kg, - inne elementy ślusarsko-kowalskie /drabina, wsporniki, zawiasy drzwiowe, nasady wentylacyjne /, ciężar szacunkowo 400 kg, BUDYNEK NR C Opis: budynek murowany, jedno kondygnacyjny, niepodpiwniczony, w układzie porzecznym; dach drewniany, jedno spadowy, kryty papą; funkcja budynku pomieszczenia biurowe i garaż; stan techniczny niedostateczny, korozja konstrukcji i elementów wykończeniowych; wymiary budynku: 4,96 x 16,13 x 3,33 m; budynek w rzucie poziomym stanowi prostokąt, jedna ze ścian podłużnych jest częścią innego budynku i znajduje się w granicy działki. Wyliczenie objętości i ciężarów poszczególnych elementów budynku: Ściany: - ściany nośne, ceglane, grubość 28 cm /z tynkami/, powierzchnia całkowita 115 m2, powierzchnia otworów 15 m2, netto powierzchnia ścian 100 m2, objętość 100 x 0,28 = 28 m3; Elementy ślusarsko-kowalskie: - brama garażowa 2,20 x 1,85 x 45 kg/m2 = 183,15 kg, - drzwi blaszane 2 sztuki x 28 kg/szt. = 56 kg, - inne elementy stalowe; obróbki blacharskie, wsporniki, rury szacunkowo 100 kg. 4

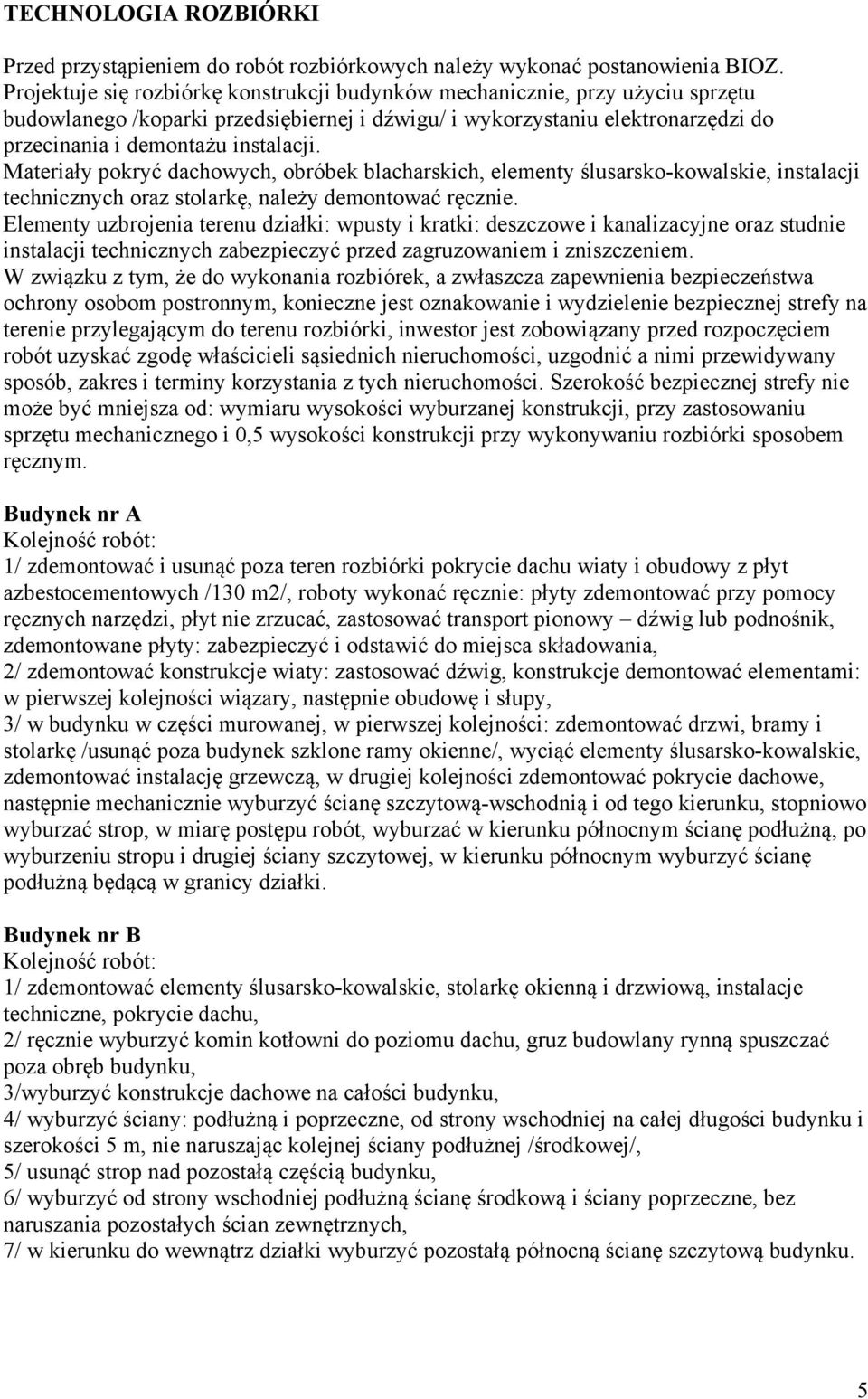

5 TECHNOLOGIA ROZBIÓRKI Przed przystąpieniem do robót rozbiórkowych należy wykonać postanowienia BIOZ. Projektuje się rozbiórkę konstrukcji budynków mechanicznie, przy użyciu sprzętu budowlanego /koparki przedsiębiernej i dźwigu/ i wykorzystaniu elektronarzędzi do przecinania i demontażu instalacji. Materiały pokryć dachowych, obróbek blacharskich, elementy ślusarsko-kowalskie, instalacji technicznych oraz stolarkę, należy demontować ręcznie. Elementy uzbrojenia terenu działki: wpusty i kratki: deszczowe i kanalizacyjne oraz studnie instalacji technicznych zabezpieczyć przed zagruzowaniem i zniszczeniem. W związku z tym, że do wykonania rozbiórek, a zwłaszcza zapewnienia bezpieczeństwa ochrony osobom postronnym, konieczne jest oznakowanie i wydzielenie bezpiecznej strefy na terenie przylegającym do terenu rozbiórki, inwestor jest zobowiązany przed rozpoczęciem robót uzyskać zgodę właścicieli sąsiednich nieruchomości, uzgodnić a nimi przewidywany sposób, zakres i terminy korzystania z tych nieruchomości. Szerokość bezpiecznej strefy nie może być mniejsza od: wymiaru wysokości wyburzanej konstrukcji, przy zastosowaniu sprzętu mechanicznego i 0,5 wysokości konstrukcji przy wykonywaniu rozbiórki sposobem ręcznym. Budynek nr A Kolejność robót: 1/ zdemontować i usunąć poza teren rozbiórki pokrycie dachu wiaty i obudowy z płyt azbestocementowych /130 m2/, roboty wykonać ręcznie: płyty zdemontować przy pomocy ręcznych narzędzi, płyt nie zrzucać, zastosować transport pionowy dźwig lub podnośnik, zdemontowane płyty: zabezpieczyć i odstawić do miejsca składowania, 2/ zdemontować konstrukcje wiaty: zastosować dźwig, konstrukcje demontować elementami: w pierwszej kolejności wiązary, następnie obudowę i słupy, 3/ w budynku w części murowanej, w pierwszej kolejności: zdemontować drzwi, bramy i stolarkę /usunąć poza budynek szklone ramy okienne/, wyciąć elementy ślusarsko-kowalskie, zdemontować instalację grzewczą, w drugiej kolejności zdemontować pokrycie dachowe, następnie mechanicznie wyburzyć ścianę szczytową-wschodnią i od tego kierunku, stopniowo wyburzać strop, w miarę postępu robót, wyburzać w kierunku północnym ścianę podłużną, po wyburzeniu stropu i drugiej ściany szczytowej, w kierunku północnym wyburzyć ścianę podłużną będącą w granicy działki. Budynek nr B Kolejność robót: 1/ zdemontować elementy ślusarsko-kowalskie, stolarkę okienną i drzwiową, instalacje techniczne, pokrycie dachu, 2/ ręcznie wyburzyć komin kotłowni do poziomu dachu, gruz budowlany rynną spuszczać poza obręb budynku, 3/wyburzyć konstrukcje dachowe na całości budynku, 4/ wyburzyć ściany: podłużną i poprzeczne, od strony wschodniej na całej długości budynku i szerokości 5 m, nie naruszając kolejnej ściany podłużnej /środkowej/, 5/ usunąć strop nad pozostałą częścią budynku, 6/ wyburzyć od strony wschodniej podłużną ścianę środkową i ściany poprzeczne, bez naruszania pozostałych ścian zewnętrznych, 7/ w kierunku do wewnątrz działki wyburzyć pozostałą północną ścianę szczytową budynku. 5

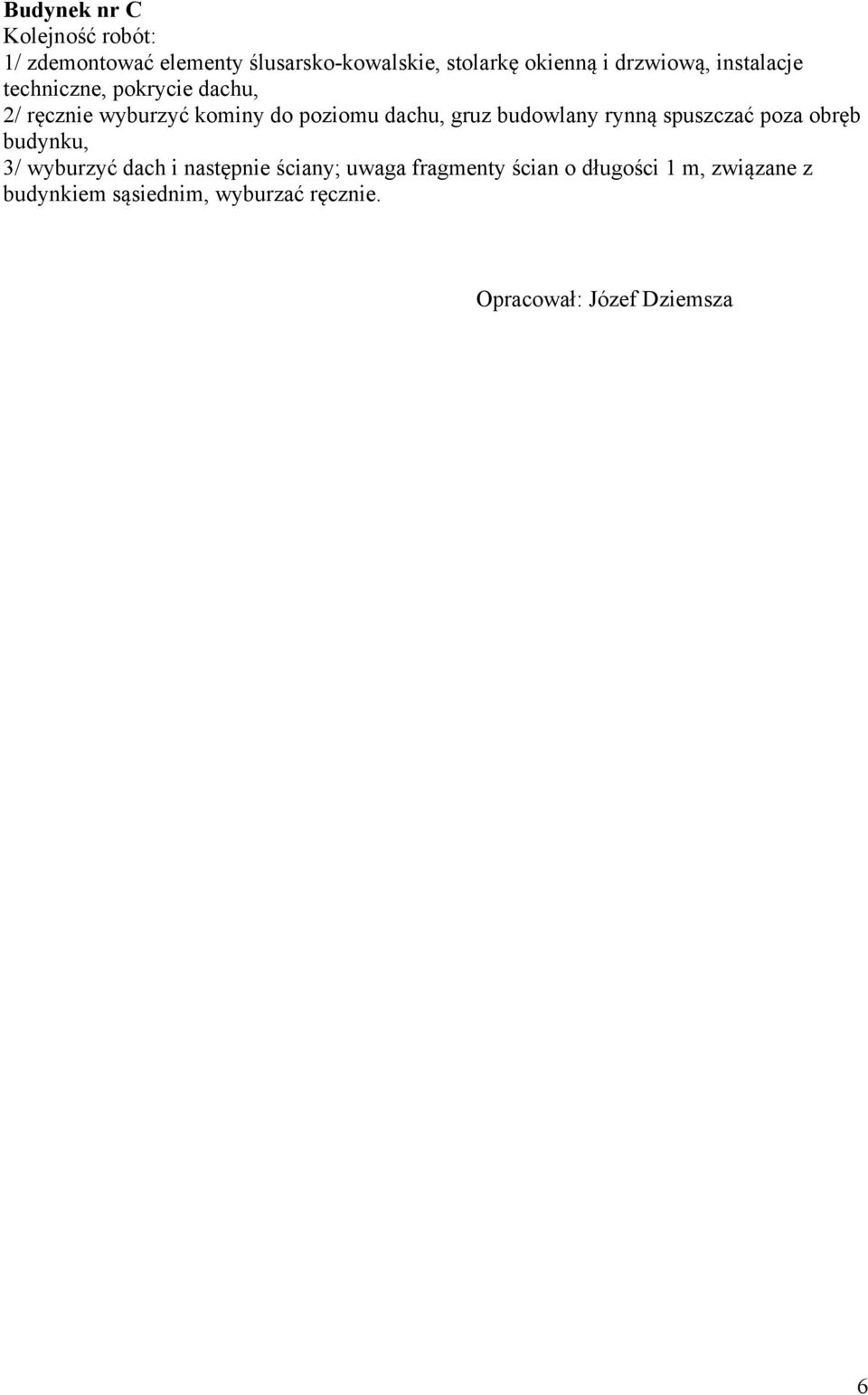

6 Budynek nr C Kolejność robót: 1/ zdemontować elementy ślusarsko-kowalskie, stolarkę okienną i drzwiową, instalacje techniczne, pokrycie dachu, 2/ ręcznie wyburzyć kominy do poziomu dachu, gruz budowlany rynną spuszczać poza obręb budynku, 3/ wyburzyć dach i następnie ściany; uwaga fragmenty ścian o długości 1 m, związane z budynkiem sąsiednim, wyburzać ręcznie. Opracował: Józef Dziemsza 6

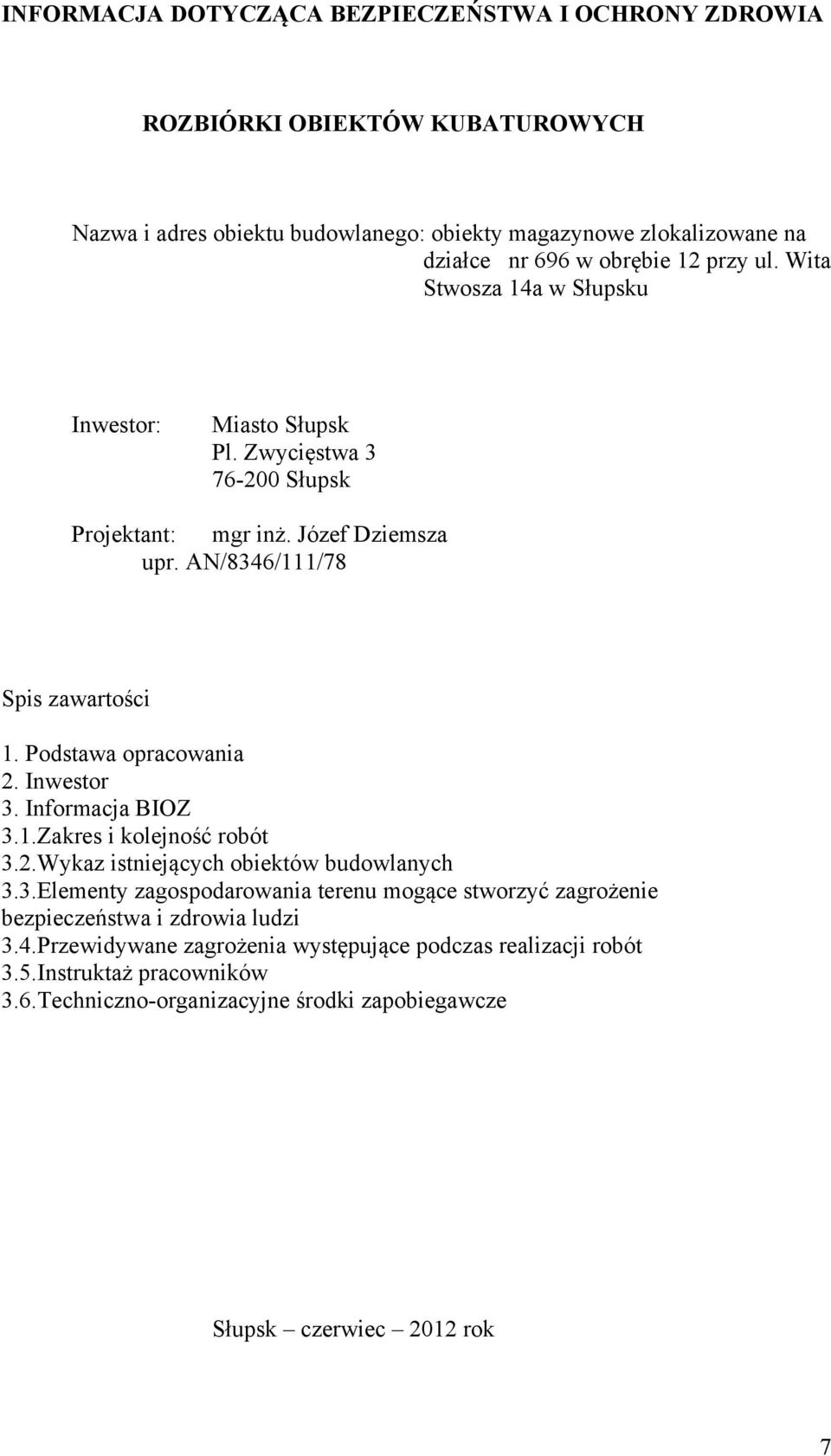

7 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA ROZBIÓRKI OBIEKTÓW KUBATUROWYCH Nazwa i adres obiektu budowlanego: obiekty magazynowe zlokalizowane na działce nr 696 w obrębie 12 przy ul. Wita Stwosza 14a w Słupsku Inwestor: Miasto Słupsk Pl. Zwycięstwa Słupsk Projektant: mgr inż. Józef Dziemsza upr. AN/8346/111/78 Spis zawartości 1. Podstawa opracowania 2. Inwestor 3. Informacja BIOZ 3.1.Zakres i kolejność robót 3.2.Wykaz istniejących obiektów budowlanych 3.3.Elementy zagospodarowania terenu mogące stworzyć zagrożenie bezpieczeństwa i zdrowia ludzi 3.4.Przewidywane zagrożenia występujące podczas realizacji robót 3.5.Instruktaż pracowników 3.6.Techniczno-organizacyjne środki zapobiegawcze Słupsk czerwiec 2012 rok 7

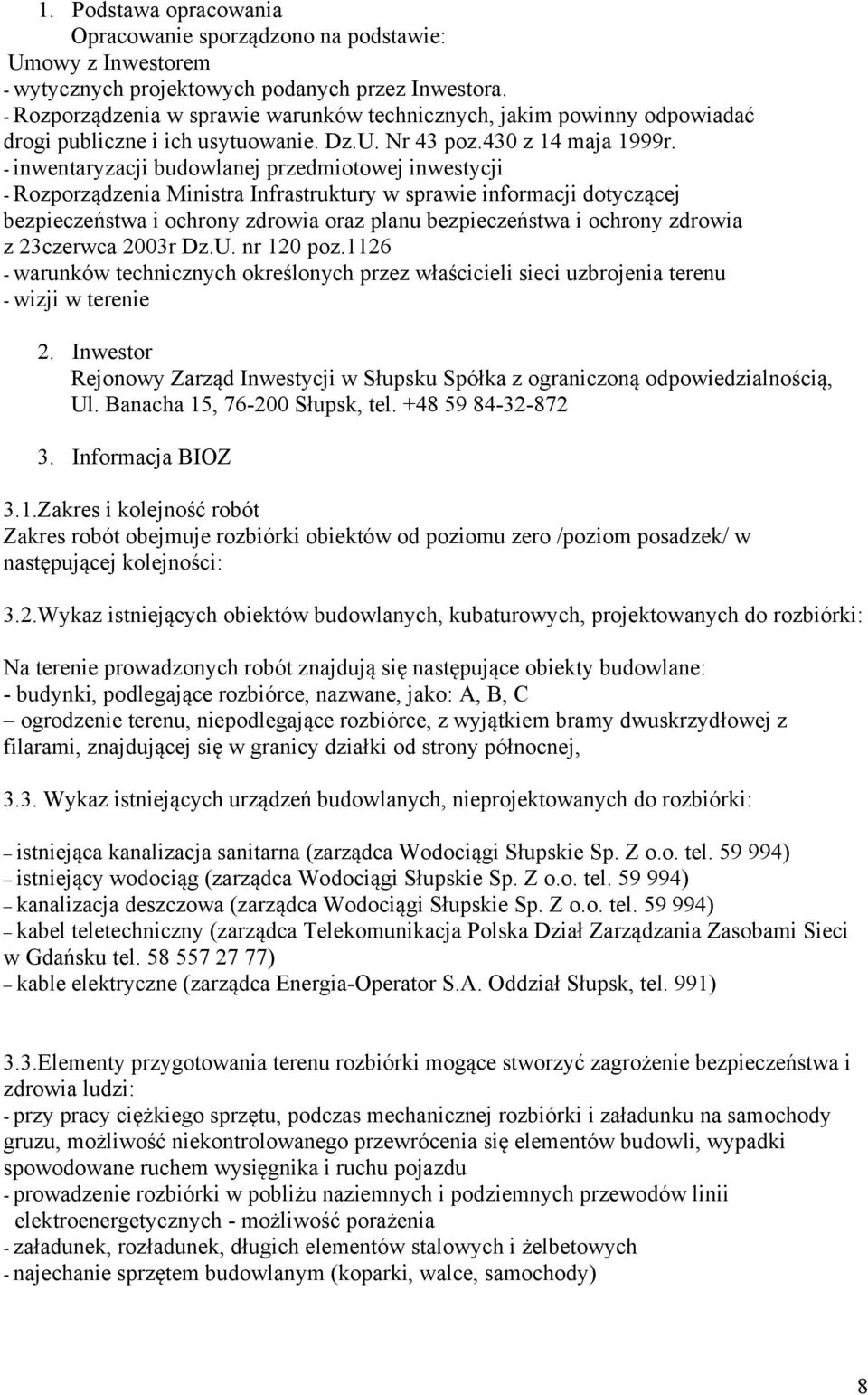

8 1. Podstawa opracowania Opracowanie sporządzono na podstawie: Umowy z Inwestorem - wytycznych projektowych podanych przez Inwestora. - Rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie. Dz.U. Nr 43 poz.430 z 14 maja 1999r. - inwentaryzacji budowlanej przedmiotowej inwestycji - Rozporządzenia Ministra Infrastruktury w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia z 23czerwca 2003r Dz.U. nr 120 poz warunków technicznych określonych przez właścicieli sieci uzbrojenia terenu - wizji w terenie 2. Inwestor Rejonowy Zarząd Inwestycji w Słupsku Spółka z ograniczoną odpowiedzialnością, Ul. Banacha 15, Słupsk, tel Informacja BIOZ 3.1.Zakres i kolejność robót Zakres robót obejmuje rozbiórki obiektów od poziomu zero /poziom posadzek/ w następującej kolejności: 3.2.Wykaz istniejących obiektów budowlanych, kubaturowych, projektowanych do rozbiórki: Na terenie prowadzonych robót znajdują się następujące obiekty budowlane: - budynki, podlegające rozbiórce, nazwane, jako: A, B, C ogrodzenie terenu, niepodlegające rozbiórce, z wyjątkiem bramy dwuskrzydłowej z filarami, znajdującej się w granicy działki od strony północnej, 3.3. Wykaz istniejących urządzeń budowlanych, nieprojektowanych do rozbiórki: istniejąca kanalizacja sanitarna (zarządca Wodociągi Słupskie Sp. Z o.o. tel ) istniejący wodociąg (zarządca Wodociągi Słupskie Sp. Z o.o. tel ) kanalizacja deszczowa (zarządca Wodociągi Słupskie Sp. Z o.o. tel ) kabel teletechniczny (zarządca Telekomunikacja Polska Dział Zarządzania Zasobami Sieci w Gdańsku tel ) kable elektryczne (zarządca Energia-Operator S.A. Oddział Słupsk, tel. 991) 3.3.Elementy przygotowania terenu rozbiórki mogące stworzyć zagrożenie bezpieczeństwa i zdrowia ludzi: - przy pracy ciężkiego sprzętu, podczas mechanicznej rozbiórki i załadunku na samochody gruzu, możliwość niekontrolowanego przewrócenia się elementów budowli, wypadki spowodowane ruchem wysięgnika i ruchu pojazdu - prowadzenie rozbiórki w pobliżu naziemnych i podziemnych przewodów linii elektroenergetycznych - możliwość porażenia - załadunek, rozładunek, długich elementów stalowych i żelbetowych - najechanie sprzętem budowlanym (koparki, walce, samochody) 8

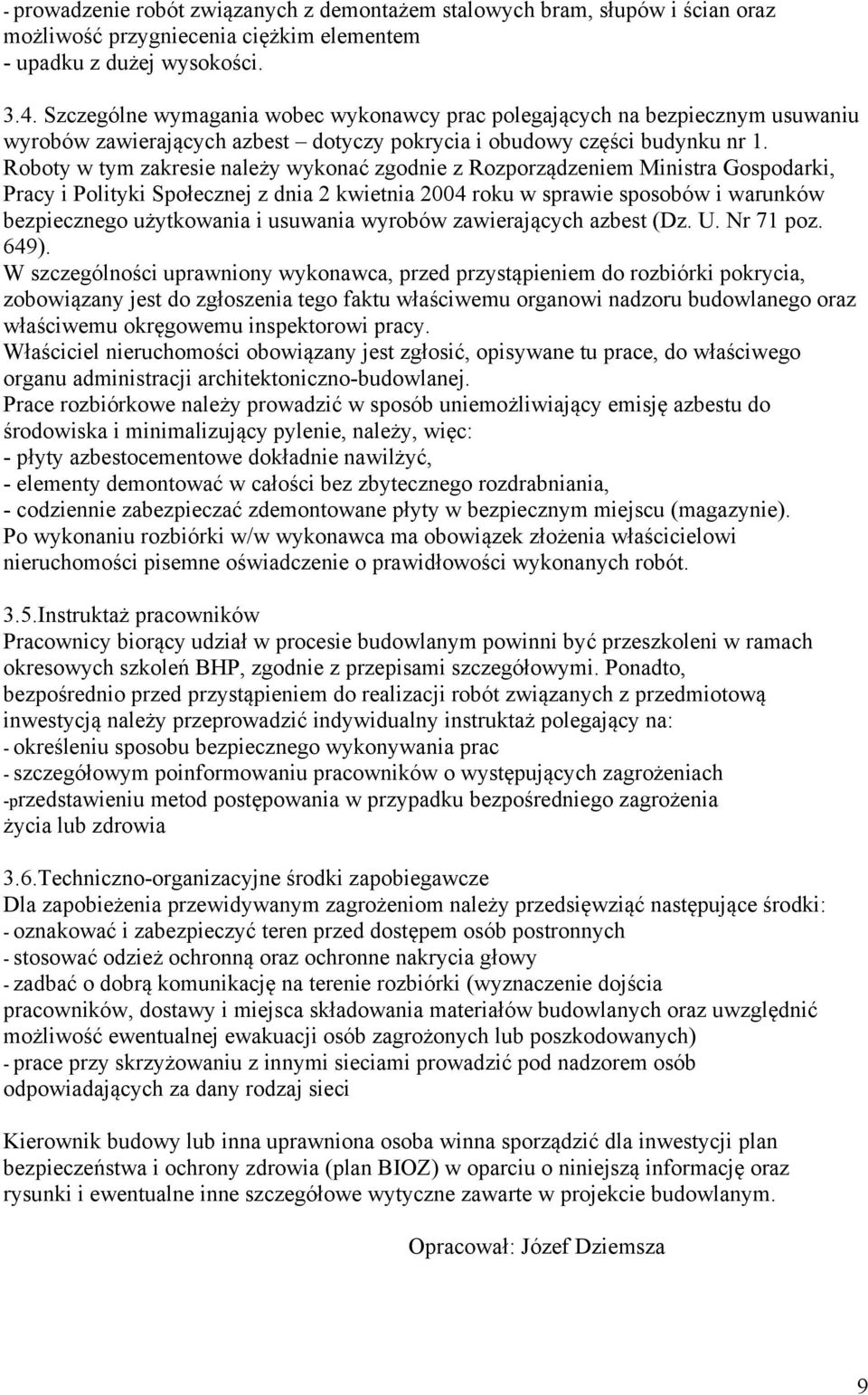

9 - prowadzenie robót związanych z demontażem stalowych bram, słupów i ścian oraz możliwość przygniecenia ciężkim elementem - upadku z dużej wysokości Szczególne wymagania wobec wykonawcy prac polegających na bezpiecznym usuwaniu wyrobów zawierających azbest dotyczy pokrycia i obudowy części budynku nr 1. Roboty w tym zakresie należy wykonać zgodnie z Rozporządzeniem Ministra Gospodarki, Pracy i Polityki Społecznej z dnia 2 kwietnia 2004 roku w sprawie sposobów i warunków bezpiecznego użytkowania i usuwania wyrobów zawierających azbest (Dz. U. Nr 71 poz. 649). W szczególności uprawniony wykonawca, przed przystąpieniem do rozbiórki pokrycia, zobowiązany jest do zgłoszenia tego faktu właściwemu organowi nadzoru budowlanego oraz właściwemu okręgowemu inspektorowi pracy. Właściciel nieruchomości obowiązany jest zgłosić, opisywane tu prace, do właściwego organu administracji architektoniczno-budowlanej. Prace rozbiórkowe należy prowadzić w sposób uniemożliwiający emisję azbestu do środowiska i minimalizujący pylenie, należy, więc: - płyty azbestocementowe dokładnie nawilżyć, - elementy demontować w całości bez zbytecznego rozdrabniania, - codziennie zabezpieczać zdemontowane płyty w bezpiecznym miejscu (magazynie). Po wykonaniu rozbiórki w/w wykonawca ma obowiązek złożenia właścicielowi nieruchomości pisemne oświadczenie o prawidłowości wykonanych robót. 3.5.Instruktaż pracowników Pracownicy biorący udział w procesie budowlanym powinni być przeszkoleni w ramach okresowych szkoleń BHP, zgodnie z przepisami szczegółowymi. Ponadto, bezpośrednio przed przystąpieniem do realizacji robót związanych z przedmiotową inwestycją należy przeprowadzić indywidualny instruktaż polegający na: - określeniu sposobu bezpiecznego wykonywania prac - szczegółowym poinformowaniu pracowników o występujących zagrożeniach -przedstawieniu metod postępowania w przypadku bezpośredniego zagrożenia życia lub zdrowia 3.6.Techniczno-organizacyjne środki zapobiegawcze Dla zapobieżenia przewidywanym zagrożeniom należy przedsięwziąć następujące środki: - oznakować i zabezpieczyć teren przed dostępem osób postronnych - stosować odzież ochronną oraz ochronne nakrycia głowy - zadbać o dobrą komunikację na terenie rozbiórki (wyznaczenie dojścia pracowników, dostawy i miejsca składowania materiałów budowlanych oraz uwzględnić możliwość ewentualnej ewakuacji osób zagrożonych lub poszkodowanych) - prace przy skrzyżowaniu z innymi sieciami prowadzić pod nadzorem osób odpowiadających za dany rodzaj sieci Kierownik budowy lub inna uprawniona osoba winna sporządzić dla inwestycji plan bezpieczeństwa i ochrony zdrowia (plan BIOZ) w oparciu o niniejszą informację oraz rysunki i ewentualne inne szczegółowe wytyczne zawarte w projekcie budowlanym. Opracował: Józef Dziemsza 9

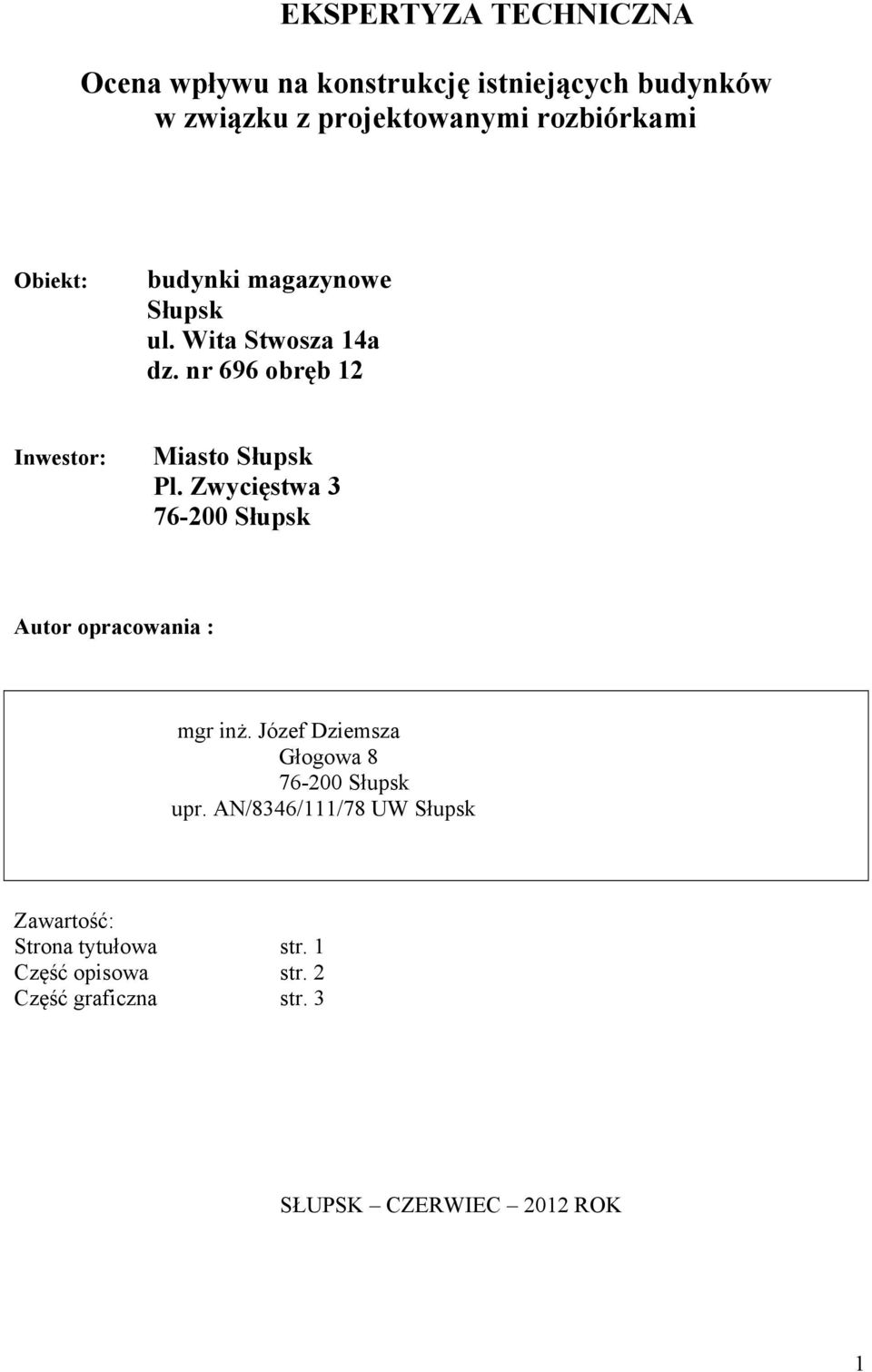

10 EKSPERTYZA TECHNICZNA Ocena wpływu na konstrukcję istniejących budynków w związku z projektowanymi rozbiórkami Obiekt: budynki magazynowe Słupsk ul. Wita Stwosza 14a dz. nr 696 obręb 12 Inwestor: Miasto Słupsk Pl. Zwycięstwa Słupsk Autor opracowania : mgr inż. Józef Dziemsza Głogowa Słupsk upr. AN/8346/111/78 UW Słupsk Zawartość: Strona tytułowa str. 1 Część opisowa str. 2 Część graficzna str. 3 SŁUPSK CZERWIEC 2012 ROK 1

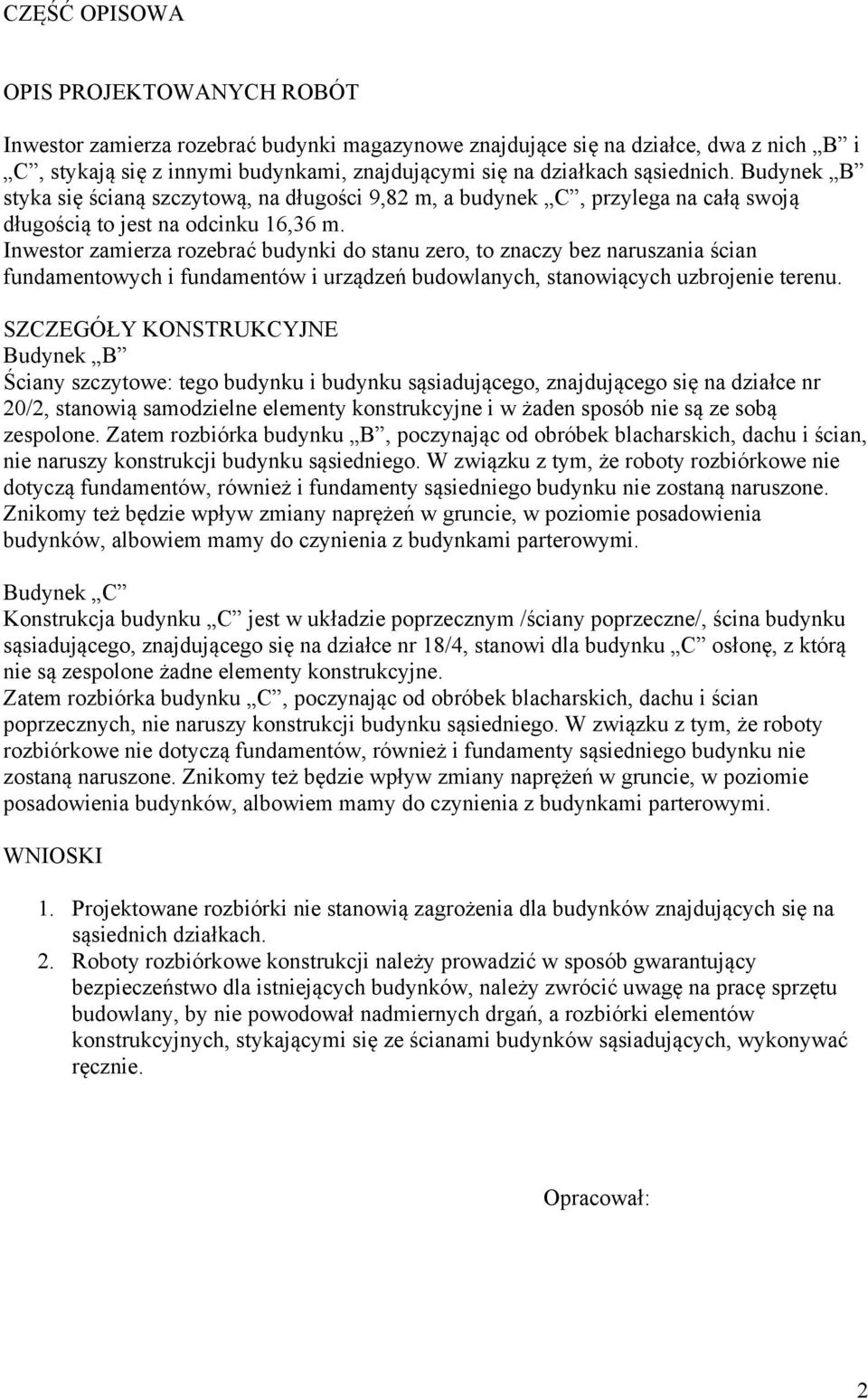

11 CZĘŚĆ OPISOWA OPIS PROJEKTOWANYCH ROBÓT Inwestor zamierza rozebrać budynki magazynowe znajdujące się na działce, dwa z nich B i C, stykają się z innymi budynkami, znajdującymi się na działkach sąsiednich. Budynek B styka się ścianą szczytową, na długości 9,82 m, a budynek C, przylega na całą swoją długością to jest na odcinku 16,36 m. Inwestor zamierza rozebrać budynki do stanu zero, to znaczy bez naruszania ścian fundamentowych i fundamentów i urządzeń budowlanych, stanowiących uzbrojenie terenu. SZCZEGÓŁY KONSTRUKCYJNE Budynek B Ściany szczytowe: tego budynku i budynku sąsiadującego, znajdującego się na działce nr 20/2, stanowią samodzielne elementy konstrukcyjne i w żaden sposób nie są ze sobą zespolone. Zatem rozbiórka budynku B, poczynając od obróbek blacharskich, dachu i ścian, nie naruszy konstrukcji budynku sąsiedniego. W związku z tym, że roboty rozbiórkowe nie dotyczą fundamentów, również i fundamenty sąsiedniego budynku nie zostaną naruszone. Znikomy też będzie wpływ zmiany naprężeń w gruncie, w poziomie posadowienia budynków, albowiem mamy do czynienia z budynkami parterowymi. Budynek C Konstrukcja budynku C jest w układzie poprzecznym /ściany poprzeczne/, ścina budynku sąsiadującego, znajdującego się na działce nr 18/4, stanowi dla budynku C osłonę, z którą nie są zespolone żadne elementy konstrukcyjne. Zatem rozbiórka budynku C, poczynając od obróbek blacharskich, dachu i ścian poprzecznych, nie naruszy konstrukcji budynku sąsiedniego. W związku z tym, że roboty rozbiórkowe nie dotyczą fundamentów, również i fundamenty sąsiedniego budynku nie zostaną naruszone. Znikomy też będzie wpływ zmiany naprężeń w gruncie, w poziomie posadowienia budynków, albowiem mamy do czynienia z budynkami parterowymi. WNIOSKI 1. Projektowane rozbiórki nie stanowią zagrożenia dla budynków znajdujących się na sąsiednich działkach. 2. Roboty rozbiórkowe konstrukcji należy prowadzić w sposób gwarantujący bezpieczeństwo dla istniejących budynków, należy zwrócić uwagę na pracę sprzętu budowlany, by nie powodował nadmiernych drgań, a rozbiórki elementów konstrukcyjnych, stykającymi się ze ścianami budynków sąsiadujących, wykonywać ręcznie. Opracował: 2

12

13

14

15

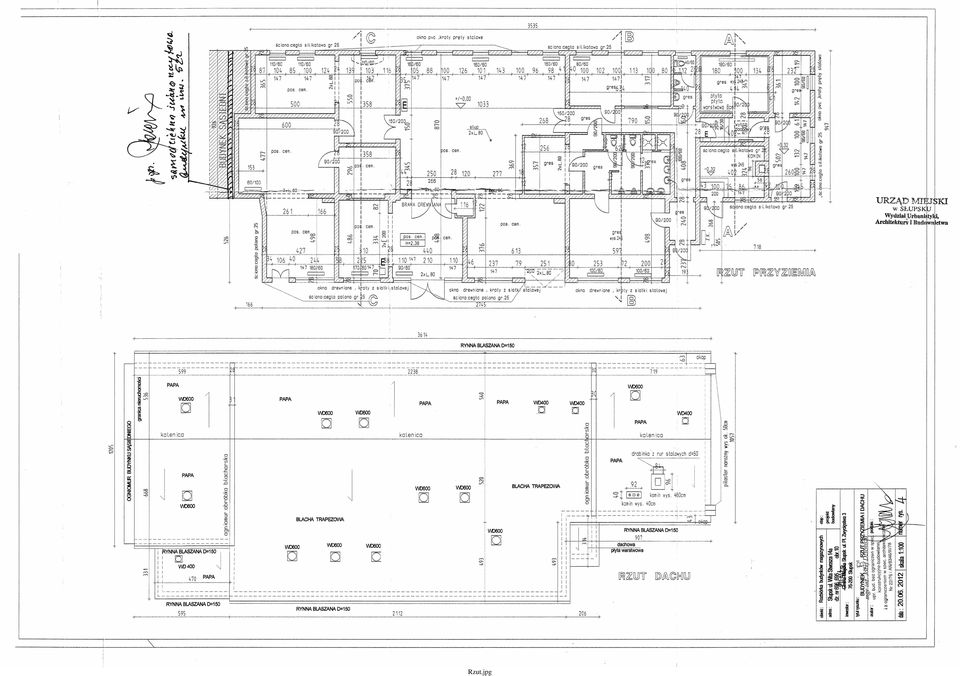

16 Rzut.jpg
