Bi-O Star. Instrukcja montażu i obsługi MADE IN GERMANY. Druck Nr pl 25.09
|
|
- Liliana Szewczyk
- 6 lat temu
- Przeglądów:
Transkrypt
1 Bi-O Star PL Instrukcja montażu i obsługi MADE IN GERMANY Druck Nr pl D 1

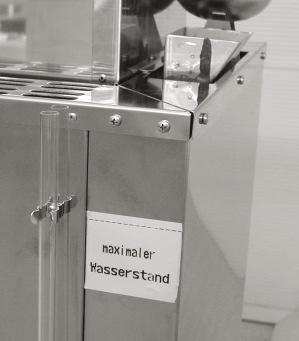

2 Górny uchwyt zamontować przy pomocy blachowkrętu. Przestrzegać należy ważnych wskazówek zawartych w instrukcji montażu i obsługi. Dodatkowo grzejnik ten posiada układ wydzielania pary. Należy przy tym pamiętać, że urządzenie sterujące musi być przeznaczone do pracy z powietrzem wilgotnym i ciepłym. Wybrać ustawienia wilgotności zgodnie z danymi zawartymi w instrukcji urządzenia sterującego. Wprowadzić od góry rurkę szklaną i wcisnąć w górny uchwyt (Rys.2). Górny uchwyt Montaż wskaźnika poziomu wody Najpierw należy zdjąć folię ochronną z płaszcza zewnętrznego. Dla zabezpieczenia przed stłuczeniem, rurka szklana jest zdemontowana i dostarczana w oddzielnym opakowaniu. Zdjąć opakowanie z rurki szklanej. Następnie należy odkręcić nakrętkę uchwytu szkiełka giętkiego połączenia śrubowego(rys. 1) i wyjąć podkładkę i uszczelkę. Rys. 2 Następnie wetknąć nakrętkę, podkładkę i uszczelkę na rurkę szklaną (Rys. 3). Zamontować trójnik 1/2, poprzeczne połączenie śrubowe, kolanko 90 i zawór spustowy zgodnie z rys. 1. Nakrętka Nakrętka uchwytu rurki szklanej Trójnik Kolanko Podkładka Uszczelka Rys. 3 Giętkie połączenie śrubowe Zawór spustowy Rys. 1 Rurkę szklaną wprowadzić do połączenia śrubowego. Nakrętkę lekko dokręcić na giętkim połączeniu śrubowym (Rys. 4). Uwaga! Nakrętki nie dokręcać za mocno niebezpieczeństwo pęknięcia szkła. 2 PL

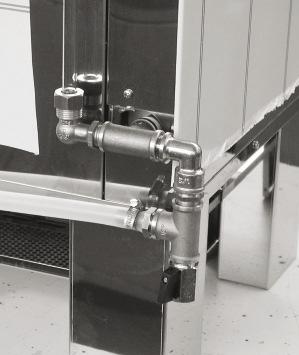

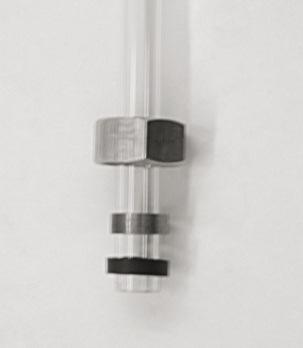

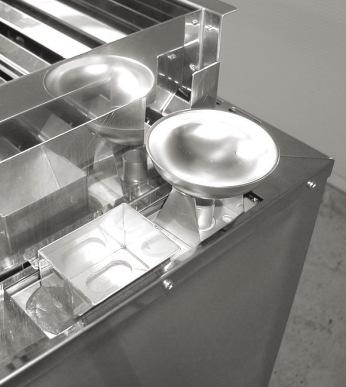

3 Nakrętka Rurka szklana Kräuterschale Bi-O-Star kw z 2 parownikami o mocy 2 kw każdy Moc parownika 4 kw W przypadku użytkowania 2 parowników należy przede wszystkim zwrócić uwagę na to, żeby oba parowniki były połączone po przekątnej, tak żeby żadna kieszeń parownika nie była sucha. W tym celu instalacja następuje po lewej stronie za pomocą trójnika 1/2 przy czym szpunt wskazuje do przodu a tulejka przewodu giętkiego 1/2 do środka pieca. Patrz rys. 6 Rys. 4 Trójnik Ewentualnie należy później dokręcić nakrętkę. (15-18 kw = 5 l, kw = 10 l) Górny uchwyt (Rys. 5) służy jako górny znak napełnienia wody (w przypadku napełniania ręcznego), dolny uchwyt oznacza minimalny stan wody (poza przypadkiem stałego podłączenia wody). T u l e j k a przewodu giętkiego Rys. 6 Maks. Poziom wody Po prawej stronie należy zamontować drugi trójnik. Następnie podłączyć od dołu trójnika zawór spustowy. Tulejka przewodu giętkiego wskazuje na środek pieca. patrz rys. 7. Min. Poziom wody T u l e j k a p r z e w o d u giętkiego Zawór spustowy Trójnik Rys. 5 Rys. 7 PL 3

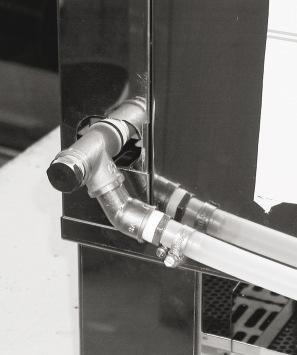

4 Przewód silikonowy przedłużyć w ten sposób, żeby nie zwisał pomiędzy obiema tulejkami przewodu giętkiego. Przewód silikonowy wetknąć na obie tulejki trójnika i zabezpieczyć je przy pomocy taśmy do przewodu. Rys. 8. jest utrzymywana poprzez porównanie wartości zadanej z wartością rzeczywistą mierzoną poprzez czujnik lub jest utrzymywana przez takt czasowy. Należy przy tym pamiętać, że dzięki różnemu rozmieszczeniu temperatur w kabinie, względna wilgotność może być różna. Wskazania higrometru i wskazania urządzenia sterującego mogą być różne. Przed kąpielą w saunie należy sprawdzić, czy zbiornik wody nie jest pusty. Resztę wody należy wypuścić. Następnie należy napełnić wodą zbiornik poprzez lejek, aż wskaźnik napełnienia wody dojdzie do górnego znaku napełnienia(rys. 10). P r z e w ó d silikonowy Rys. 8 Czara na zioła Użytkowanie z parownikiem Za pomocą pojemnika napełnić urządzenie wodą przy pomocy pojemnika poprzez lejek, aż do górnego oznakowania poziomu. Napełnić maksymalnie tyle wody, aż poziom wody w rurce szklanej osiągnie górny uchwyt rurki (Rys. 9 ). Lejek napełniania Rys. 9 Uwaga: niebezpieczeństwo poparzenia przy wylocie pary. Esencje i zioła należy umieszczać wyłącznie na czarce do ziół. Regulacja parownika następuje poprzez urządzenie sterujące. Wartość wilgotności 4 PL Rys. 10 Ta ilość wystarczy na dwu trzy godzinną kąpiel w saunie. Regulacji wilgotności należy dokonywać za pomocą urządzenia sterującego.esencje, olejki eteryczne lub zioła nie należy dodawać do wody, tylko umieszczać na czarze ziołowej znajdującej się na pokrywie parownika.poprzez gorącą, wznoszącą się parę uwolnione olejki eteryczne zostają automatycznie rozdzielone po kabinie przez wznoszącą się parę. W przypadku, gdy zapas wody zostanie zużyty, rozlega się brzęczyk wskazujący brak wody. W przypadku, gdy kąpiel ma być kontynuowana, można dolać wody do zbiornika po 5 minutach ustawienia urządzenia sterującego na Stop lub po 5 minutach
5 ustawienia na Sauna fi ńska. Pręt grzewczy w parowniku musi najpierw ochłodzić się przez ok. 5 minut zanim dodana zostanie zimna woda zimna woda. Nie nalewać wody na rozżarzony do czerwoności pręt grzewczy. Oprócz zagrożenia poparzeniem mogłoby dojść do uszkodzenia pręta grzewczego. W przypadku, gdy w wodzie znajdują się dodatki, może dojść do wykipienia wody w postaci piany. W tym przypadku woda musi zostać spuszczona i ostudzony zbiornik musi zostać wymyty szmatką nasączoną alkoholem lub spirytusem. Niewielkie pozostałości esencji na ściance parownika zmieniają naturalną strukturę wody. Odwapnianie parownika Warto poinformować się w firmie dostarczającej wodę na temat stopnia twardości wody. W zakresie twardości wody I (1-7 niemieckie stopnie twardości) urządzenie pracuje z reguły bez zakłóceń i tylko w razie potrzeby musi zostać odkamienione. W przypadku, gdy woda ma stopień twardości w zakresie II IV, należy od czasu do czasu (w zależności od stopnia twardości) odkamienić parownik. W tym celu należy dodać do wody w parowniku środek odkamieniający do urządzeń domowych zgodnie z zaleceniami producenta. Mieszanka wody z odkamieniaczem należy po 10 minutach doprowadzić do gotowania, a następnie ostudzić. Po ostudzenia, wylać mieszankę z parownika i przepłukać go dwa razy czystą wodą. Należy uwzględnić zalecenia producenta środka odkamieniającego Uwaga w przypadku urządzeń sterujących z czasem dogrzewania. Po kąpieli nie należy pozostawiać woreczka z ziołami w czarze ziołowej w trakcie dogrzewania. Wysusza się on szybko i dochodzie do zagrożenia pożarem! Podłączenie do sieci wodociągowej Zalecamy użycie podłączenia do sieci wodociągowej w celu uniknięcia pracy parownika na sucho. UWAGA! W trakcie wszystkich prac związanych z czyszczeniem lub konserwacją lub też wymianą części i wyposażenia oraz w trakcie usuwania usterek, należy urządzenie odłączyć od zasilania. Dane Techniczne Otwarty zbiornik 0 bar Moc grzewcza parownika: 2000 W przy Bi-O-Star 15 / 18 kw 4000 W przy Bi-O-Star 21 / 24 / 30 kw PL 5
6 Schematy podłączeń Bi-O-Star kw kw 2 kw R1 2000W 4 kw R1 2000W R2 2000W 1 LV2 Wm N N Wb PE 1Wm 2 LV1 Wb PE Podłączenie układu sterującego sauny Podłączenie układu sterującego sauny Podłączenie układu przełączania mocy Moc pieca Parownika na podstawie DIN -moc -pojemności 15 kw 2 kw 18 kw 5 l przyłącze elektr. Zabezpieczenie urządzenia sterującego w A Zabezpieczenie sygn. świetlnego (LSG) w A 3 x 16 6 PL sieci z urządzeniem sterującym sieć - sygnalizator świetlny (LSG) 5 x 2,5 3N AC 3 x 16 5 x 2,5 21 kw 50 Hz 400 V 4 kw 3 x kw 5 x 6 10 l urządzenie sterujące - piec 4 x 1,5 3 x 1,5 30 kw 1 x 16 3 x 63 3 x 1,5 5 x 16 3 x 1,5 sygnalizator świetlny (LSG) - piec 5 x 2,5 4 x 1,5 5 x 4 4 x 1,5 2 St. 5 x 4 1 St.4 x 1,5 Wszystkie dane odnośnie przekroju poprzecznego przewodu są minimalnymi przekrojami poprzecznymi przewodu miedzianego w mm². urządzenie sterujące - sygnalizator świetlny (LSG) 6 x 1,5
