MDD Fabryka Mebli Biurowych INVEST. Opis techniczny. Marcin Narewski

Transkrypt

1 MDD Fabryka Mebli Biurowych INVEST Opis techniczny Marcin Narewski

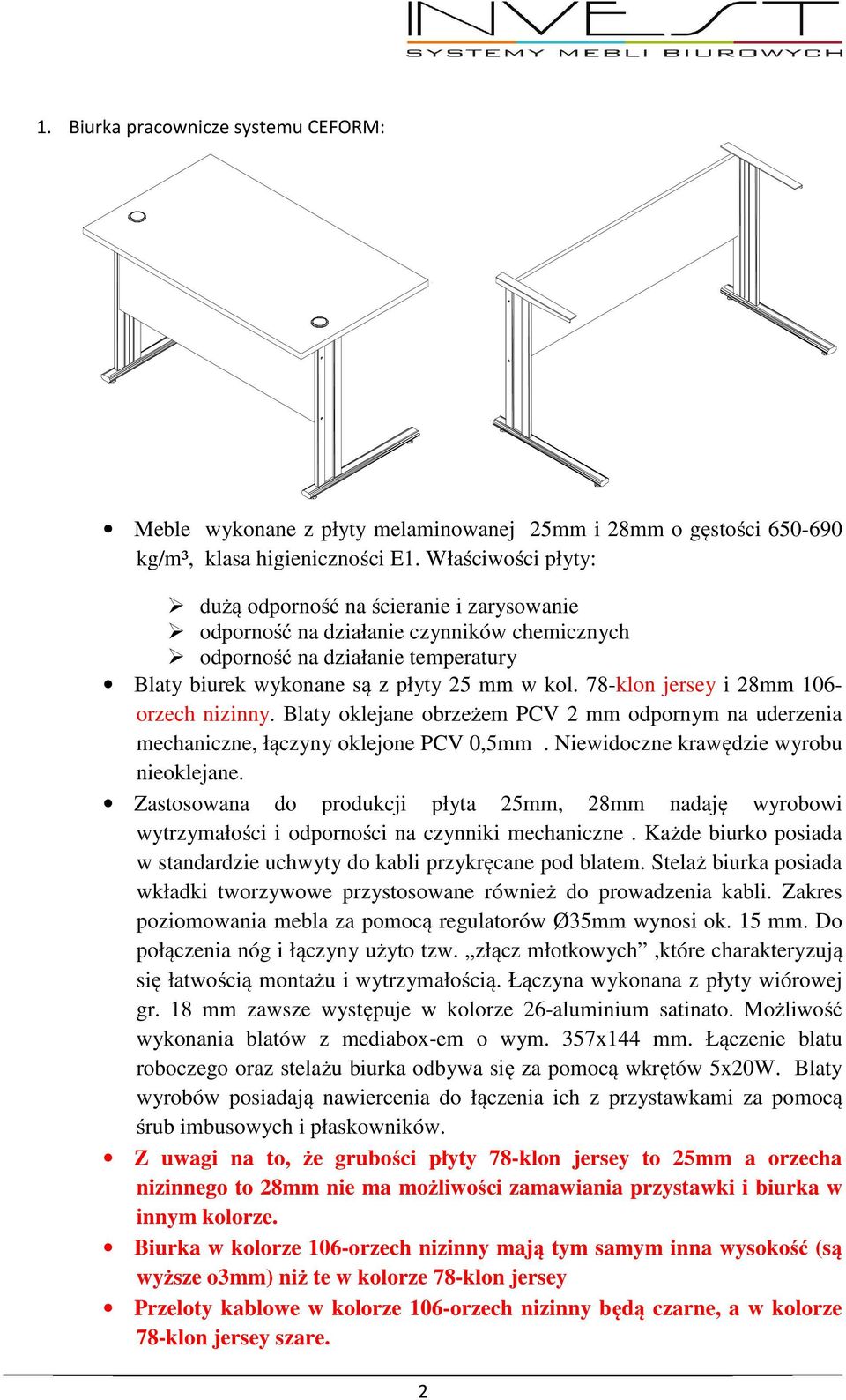

2 1. Biurka pracownicze systemu CEFORM: Meble wykonane z płyty melaminowanej 25mm i 28mm o gęstości kg/m³, klasa higieniczności E1. Właściwości płyty: Blaty biurek wykonane są z płyty 25 mm w kol. 78-klon jersey i 28mm 106- orzech nizinny. Blaty oklejane obrzeżem PCV 2 mm odpornym na uderzenia mechaniczne, łączyny oklejone PCV 0,5mm. Niewidoczne krawędzie wyrobu nieoklejane. Zastosowana do produkcji płyta 25mm, 28mm nadaję wyrobowi wytrzymałości i odporności na czynniki mechaniczne. Każde biurko posiada w standardzie uchwyty do kabli przykręcane pod blatem. Stelaż biurka posiada wkładki tworzywowe przystosowane również do prowadzenia kabli. Zakres poziomowania mebla za pomocą regulatorów Ø35mm wynosi ok. 15 mm. Do połączenia nóg i łączyny użyto tzw. złącz młotkowych,które charakteryzują się łatwością montażu i wytrzymałością. Łączyna wykonana z płyty wiórowej gr. 18 mm zawsze występuje w kolorze 26-aluminium satinato. Możliwość wykonania blatów z mediabox-em o wym. 357x144 mm. Łączenie blatu roboczego oraz stelażu biurka odbywa się za pomocą wkrętów 5x20W. Blaty wyrobów posiadają nawiercenia do łączenia ich z przystawkami za pomocą śrub imbusowych i płaskowników. Z uwagi na to, że grubości płyty 78-klon jersey to 25mm a orzecha nizinnego to 28mm nie ma możliwości zamawiania przystawki i biurka w innym kolorze. Biurka w kolorze 106-orzech nizinny mają tym samym inna wysokość (są wyższe o3mm) niż te w kolorze 78-klon jersey Przeloty kablowe w kolorze 106-orzech nizinny będą czarne, a w kolorze 78-klon jersey szare. 2

3 2. Biurka pracownicze systemu SMART: ` Meble wykonane z płyty melaminowanej 25mm i 28mm o gęstości kg/m³, klasa higieniczności E1. Właściwości płyty: Blaty biurek wykonane są z płyty 25 mm w kol. 78-klon jersey i 28mm 106- orzech nizinny. Blaty oklejane obrzeżem PCV 2 mm odpornym na uderzenia mechaniczne. Zastosowana do produkcji płyta 25mm, 28mm nadaję wyrobowi wytrzymałości i odporności na czynniki mechaniczne. Stelaż biurka składa się z profilu 60x30 w kolorze 09-aluminium. Profile połączone ze sobą za pomocą spawów tworzą nogę. Nogi natomiast połączone są profilem poprzecznym przykręcanym za pomocą śrub M8x25 imbus. Profil łączący nogi odsunięty jest od frontu biurka o 275 mm. Opcja zamocowania do profilu poprzecznego kanału kablowego. Zakres poziomowania mebla za pomocą regulatorów Ø25mm wynosi ok. 15 mm. Możliwość wykonania blatów z mediabox-em o wym. 357x144 mm. Łączenie blatu roboczego oraz stelażu biurka odbywa się za pomocą wkrętów 6x80W. Blaty wyrobów posiadają nawiercenia do łączenia ich z przystawkami za pomocą śrub imbusowych i płaskowników. 3

4 3. Biurka pracownicze systemu SMART Układy wielostanowiskowe: Meble wykonane z płyty melaminowanej 25mm i 28mm o gęstości kg/m³, klasa higieniczności E1. Właściwości płyty: Blaty biurek wykonane są z płyty 25mm w kol. 78-klon jersey i 28mm 106- orzech nizinny. Blaty oklejane obrzeżem PCV 2 mm odpornym na uderzenia mechaniczne. Możliwość tworzenia układów biurek na wspólnym stelażu o szerokości 1500 mm występujących w modułach jedno, dwu i potrójnych powielających standardowe długości biurek 1160, 1375 i 1600 mm. Stelaż biurka składa się z profilu 60x30 w kolorze 09-aluminium. Profile połączone ze sobą za pomocą spawów tworzą nogę. Nogi natomiast połączone są dwoma profilami poprzecznymi przykręcanymi za pomocą śrub M8x25 imbus. Profile łączące nogi odsunięte są do frontu biurka o 445 mm. Na końcach układu biurek znajdują się nogi szerokie, natomiast w środku umieszczone są nogi węższe od biurek jednostanowiskowych co poprawia ergonomie pracy. Opcja zamocowania do profilu poprzecznego kanału kablowego. Zakres poziomowania mebla za pomocą regulatorów Ø25mm wynosi ok. 15 mm. Możliwość wykonania blatów z mediabox-em o wym. 357x144 mm. Łączenie blatu roboczego oraz stelażu biurka odbywa się za pomocą wkrętów 6x80W. 4

5 4. Biurka pracownicze systemu SMART Układy wielofunkcyjne: Meble wykonane z płyty melaminowanej 18mm, 25mm i 28mm o gęstości kg/m³, klasa higieniczności E1. Właściwości płyty: Blaty biurek wykonane są z płyty 25 mm w kol. 78-klon jersey i 28mm 106- orzech nizinny. Blaty oklejane obrzeżem PCV 2 mm odpornym na uderzenia mechaniczne, łączyny oklejone PCV 0,5mm. Regał wykonany jest w całości z płyty gr. 18 mm. Przestrzenie półkowe umożliwiają swobodne wkładanie segregatorów. W bokach regału umieszczone są dwa przeloty kablowe Ø80mm. Blaty wstawiany wykonany jest z płyty 25 mm w kol. 78-klon jersey i 28mm 106-orzech nizinny. Blaty oklejane obrzeżem PCV 2 mm odpornym na uderzenia mechaniczne. Blat posiada przelot kablowy o średnicy 80mm ułatwiając organizacje przestrzeni na biurku pracowniczym. Przymocowany jest do regału za pomocą śrub M6X25B WWI. Możliwość tworzenia układów biurek z regałem. Każdy regał posiada w standardzie uchwyty do prowadzenia kabli. Stelaż biurka składa się z profilu 30x60 w kolorze 09-aluminium. Nogi łączone są profilem poprzecznym przykręcanymi za pomocą śrub M8x25 imbus. Opcja zamocowania do profilu poprzecznego kanału kablowego. Zakres poziomowania mebla za pomocą regulatorów Ø25mm wynosi ok. 15 mm w stelażu metalowym i w regale za pomocą bulw regulacyjnych Ø50mm o wysokości 27 mm. Możliwość wykonania blatów z mediabox-em o wym. 357x144 mm. Łączenie blatu roboczego oraz stelażu biurka odbywa się za pomocą wkrętów 6x80W. 5

6 5. Kontenery JKH13, JKH26 : Wymiary w mm (szerokość/głębokość/wysokość) : JKH13: 435/520/590 JKH26: 428/495/730 Meble wykonane z płyty melaminowanej 18mm, 25mm i 28mm o gęstości kg/m³, klasa higieniczności E1. Właściwości płyty: Wyroby oklejane obrzeżem PCV 0,5mm i PCV 2 mm odpornym na uderzenia mechaniczne. Niewidoczne krawędzie wyrobu nieoklejane. W standardzie tylko kontener JKH13 posiada blat górny wykonane z płyty 25 mm w kol. 78-klon jersey i 28mm 106-orzech nizinny. Mebel wyposażony jest w kółka jezdne tworzywowe (dwa z hamulcem i dwa bez hamulca) o średnicy 50mm. Mocowane są one do spodniej części wieńca dolnego za pomocą czterech wkrętów 5x13S, dostępne tylko w kolorze czarnym. Kontener JKH26 przykręcany jest do blatów biurek lub przystawek za pomocą wkrętów 4x40S. Regulacja mebla odbywa się za pomocą stopek M6x22. Wyroby posiadają wkłady płytowe o wymiarach wewnętrznych: 342/425/85mm. Szuflady umocowane na stalowych, cichobieżnych prowadnicach rolkowych wytrzymujące obciążenie 25kg zapewniające łatwy 75% wysuw szuflady bez obawy jej wypadnięcia. Kontenery wyposażone są w piórnik tworzywowy wkładka. Dzięki zastosowaniu zamka centralnego uzyskano 1000 kombinacji zabezpieczając meble przed niepowołanym dostępem i umożliwia jednoczesne zamykanie wszystkich szuflad. Uchwyty zastosowane w wyrobie jest wykonany ze stopu ZnAl (cynkowo-aluminiowy) wykończony galwanicznie na srebrny mat przykręcane za pomocą 2 śrub M4x23 ocynk. 6

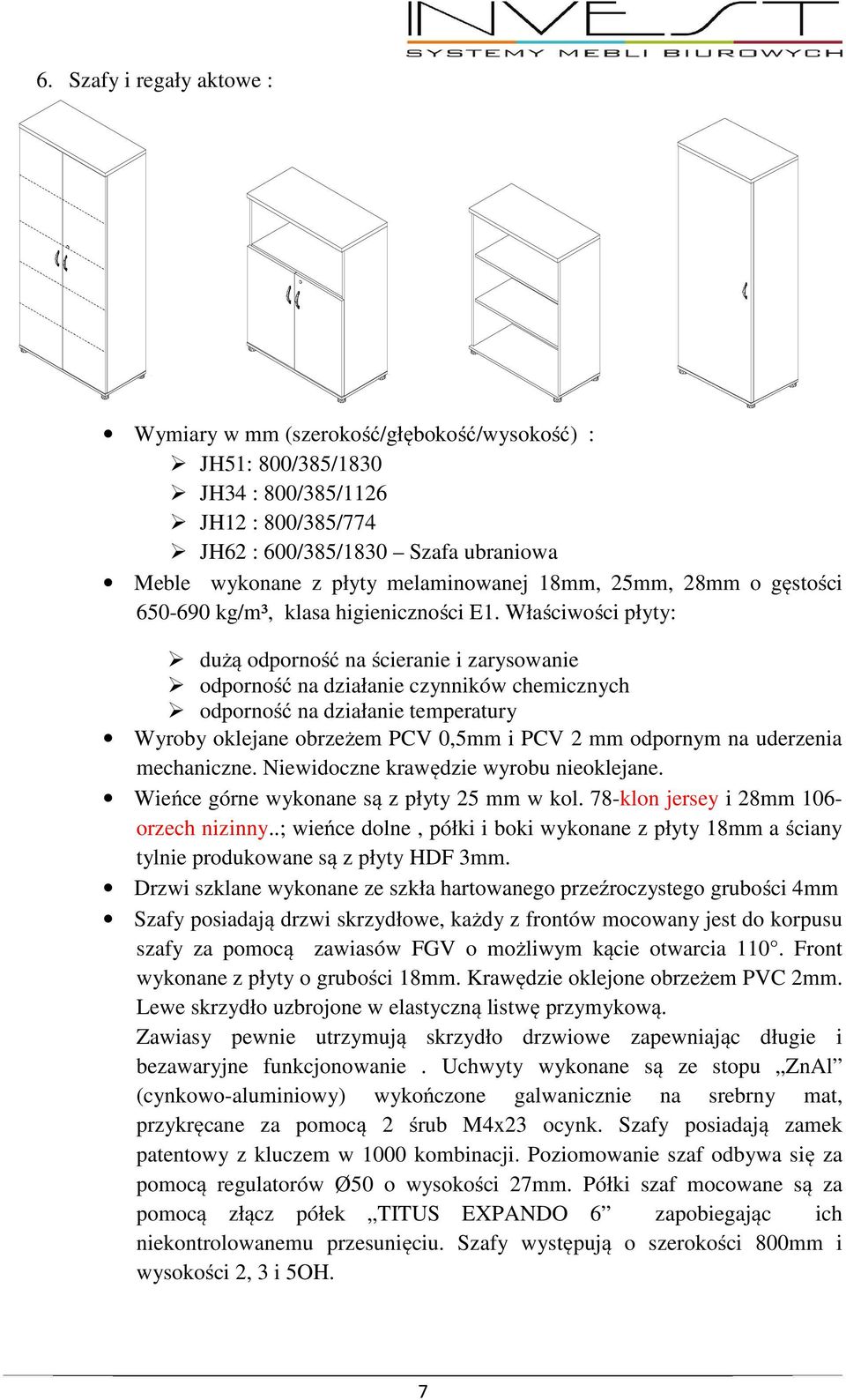

7 6. Szafy i regały aktowe : Wymiary w mm (szerokość/głębokość/wysokość) : JH51: 800/385/1830 JH34 : 800/385/1126 JH12 : 800/385/774 JH62 : 600/385/1830 Szafa ubraniowa Meble wykonane z płyty melaminowanej 18mm, 25mm, 28mm o gęstości kg/m³, klasa higieniczności E1. Właściwości płyty: Wyroby oklejane obrzeżem PCV 0,5mm i PCV 2 mm odpornym na uderzenia mechaniczne. Niewidoczne krawędzie wyrobu nieoklejane. Wieńce górne wykonane są z płyty 25 mm w kol. 78-klon jersey i 28mm 106- orzech nizinny..; wieńce dolne, półki i boki wykonane z płyty 18mm a ściany tylnie produkowane są z płyty HDF 3mm. Drzwi szklane wykonane ze szkła hartowanego przeźroczystego grubości 4mm Szafy posiadają drzwi skrzydłowe, każdy z frontów mocowany jest do korpusu szafy za pomocą zawiasów FGV o możliwym kącie otwarcia 110. Front wykonane z płyty o grubości 18mm. Krawędzie oklejone obrzeżem PVC 2mm. Lewe skrzydło uzbrojone w elastyczną listwę przymykową. Zawiasy pewnie utrzymują skrzydło drzwiowe zapewniając długie i bezawaryjne funkcjonowanie. Uchwyty wykonane są ze stopu ZnAl (cynkowo-aluminiowy) wykończone galwanicznie na srebrny mat, przykręcane za pomocą 2 śrub M4x23 ocynk. Szafy posiadają zamek patentowy z kluczem w 1000 kombinacji. Poziomowanie szaf odbywa się za pomocą regulatorów Ø50 o wysokości 27mm. Półki szaf mocowane są za pomocą złącz półek TITUS EXPANDO 6 zapobiegając ich niekontrolowanemu przesunięciu. Szafy występują o szerokości 800mm i wysokości 2, 3 i 5OH. 7

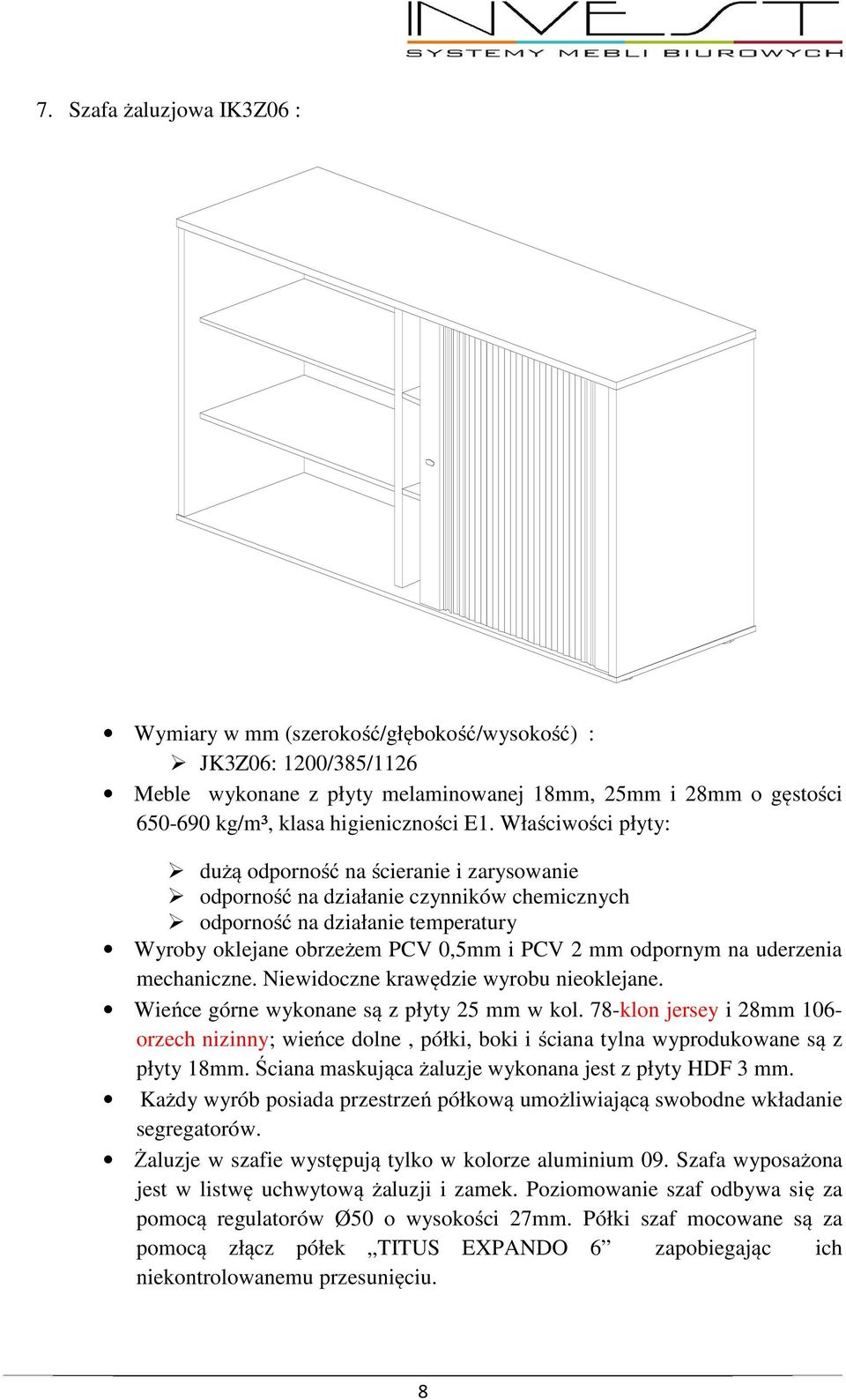

8 7. Szafa żaluzjowa IK3Z06 : Wymiary w mm (szerokość/głębokość/wysokość) : JK3Z06: 1200/385/1126 Meble wykonane z płyty melaminowanej 18mm, 25mm i 28mm o gęstości kg/m³, klasa higieniczności E1. Właściwości płyty: Wyroby oklejane obrzeżem PCV 0,5mm i PCV 2 mm odpornym na uderzenia mechaniczne. Niewidoczne krawędzie wyrobu nieoklejane. Wieńce górne wykonane są z płyty 25 mm w kol. 78-klon jersey i 28mm 106- orzech nizinny; wieńce dolne, półki, boki i ściana tylna wyprodukowane są z płyty 18mm. Ściana maskująca żaluzje wykonana jest z płyty HDF 3 mm. Każdy wyrób posiada przestrzeń półkową umożliwiającą swobodne wkładanie segregatorów. Żaluzje w szafie występują tylko w kolorze aluminium 09. Szafa wyposażona jest w listwę uchwytową żaluzji i zamek. Poziomowanie szaf odbywa się za pomocą regulatorów Ø50 o wysokości 27mm. Półki szaf mocowane są za pomocą złącz półek TITUS EXPANDO 6 zapobiegając ich niekontrolowanemu przesunięciu. 8

9 NOTATKI : 9

10 8. Przystawki JTH10, JTH09 i JPH72, JPH73 : NOTATKI : Wymiary w mm (szerokość/głębokość/wysokość) : JTH10: 500/500/25 JTH09: 750/500/25 JTH071: 1400/500/755 JPH73: 650/744/755 (przystawka ¾ kształtu owalnego) JPH77N: 700/700/25 Meble wykonane z płyty melaminowanej 25mm i 28mm o gęstości 650 kg/m³, klasa higieniczności E1. Właściwości płyty: Wyroby oklejane obrzeżem PCV 2 mm odpornym na uderzenia mechaniczne. W standardzie wyroby posiadają malowane proszkowo płaskowniki metalowe mocowane śrubami imbusowymi M6x14. Wymiary przystawek pozwalają na dużą możliwość aranżacji. Przystawka JPH71, JPH73 w standardzie posiada nogę metalową NH44 kwadratowa 40x40mm z możliwością regulacji, stopka w kolorze czarnym. 10

11 9. Stoły i stoliki IPH022 i BSU06 : NOTATKI : Wymiary w mm (szerokość/głębokość/wysokość) : JPH022 : 700/700/755 BSU06 : 1600/750/725 Meble wykonane z płyty melaminowanej 25mm i 28mm o gęstości 650 kg/m³, klasa higieniczności E1. Właściwości płyty: Wyroby oklejane obrzeżem PCV 2 mm odpornym na uderzenia mechaniczne. Stolik JPH22 w standardzie posiada nogi metalową NH44 kwadratowa 40x40mm z możliwością regulacji, stopka w kolorze czarnym. Nogi przykręcane są do blatu za pomocą wkrętów 5x20W. Stół BSU06 wyposażony jest w metalowy stelaż składany, chromowy. Stelaż przykręcany jest do blatu stołu za pomocą wkrętów 5x25W. 11

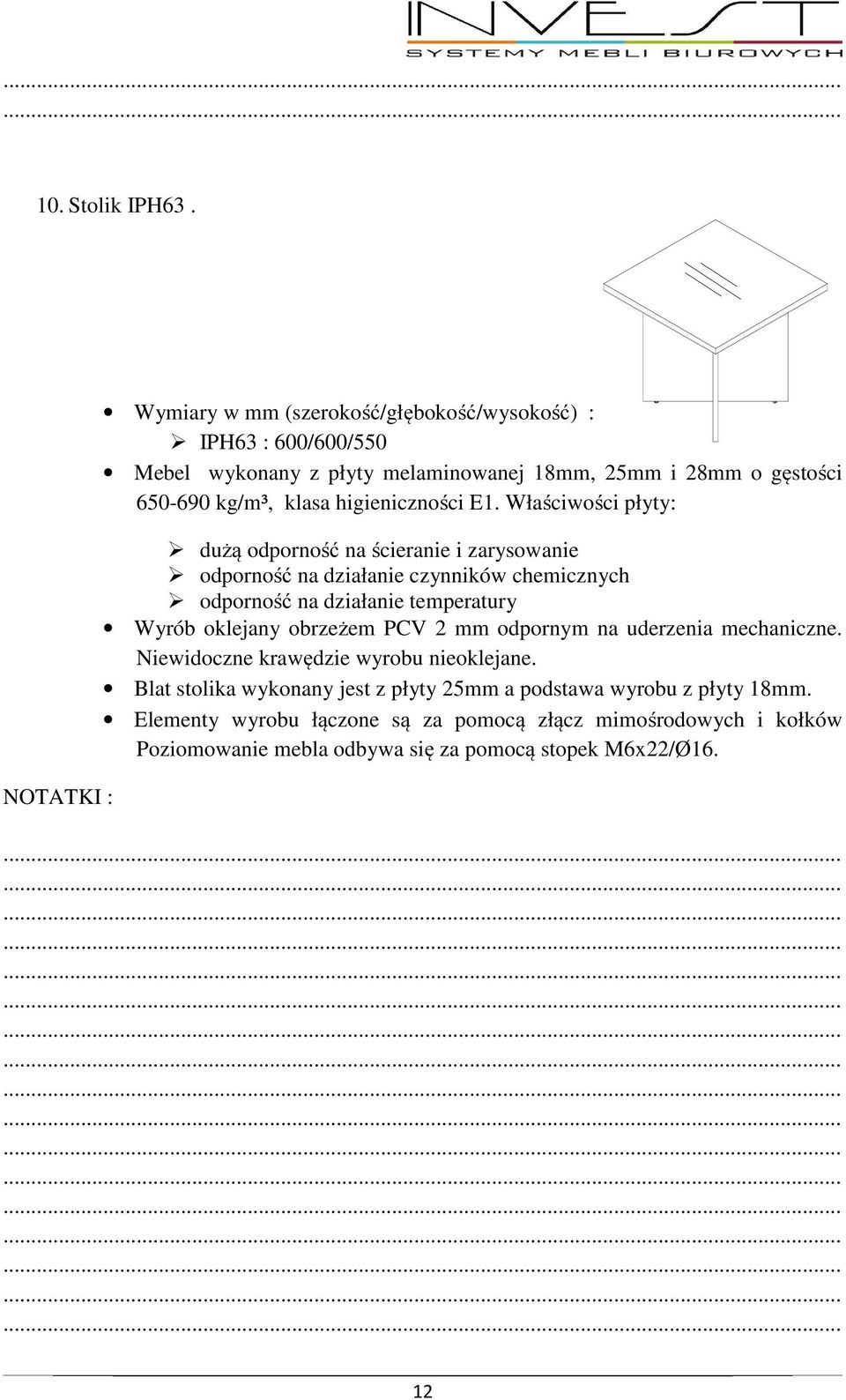

12 10. Stolik IPH63. NOTATKI : Wymiary w mm (szerokość/głębokość/wysokość) : IPH63 : 600/600/550 Mebel wykonany z płyty melaminowanej 18mm, 25mm i 28mm o gęstości kg/m³, klasa higieniczności E1. Właściwości płyty: Wyrób oklejany obrzeżem PCV 2 mm odpornym na uderzenia mechaniczne. Niewidoczne krawędzie wyrobu nieoklejane. Blat stolika wykonany jest z płyty 25mm a podstawa wyrobu z płyty 18mm. Elementy wyrobu łączone są za pomocą złącz mimośrodowych i kołków Poziomowanie mebla odbywa się za pomocą stopek M6x22/Ø16. 12

13 13

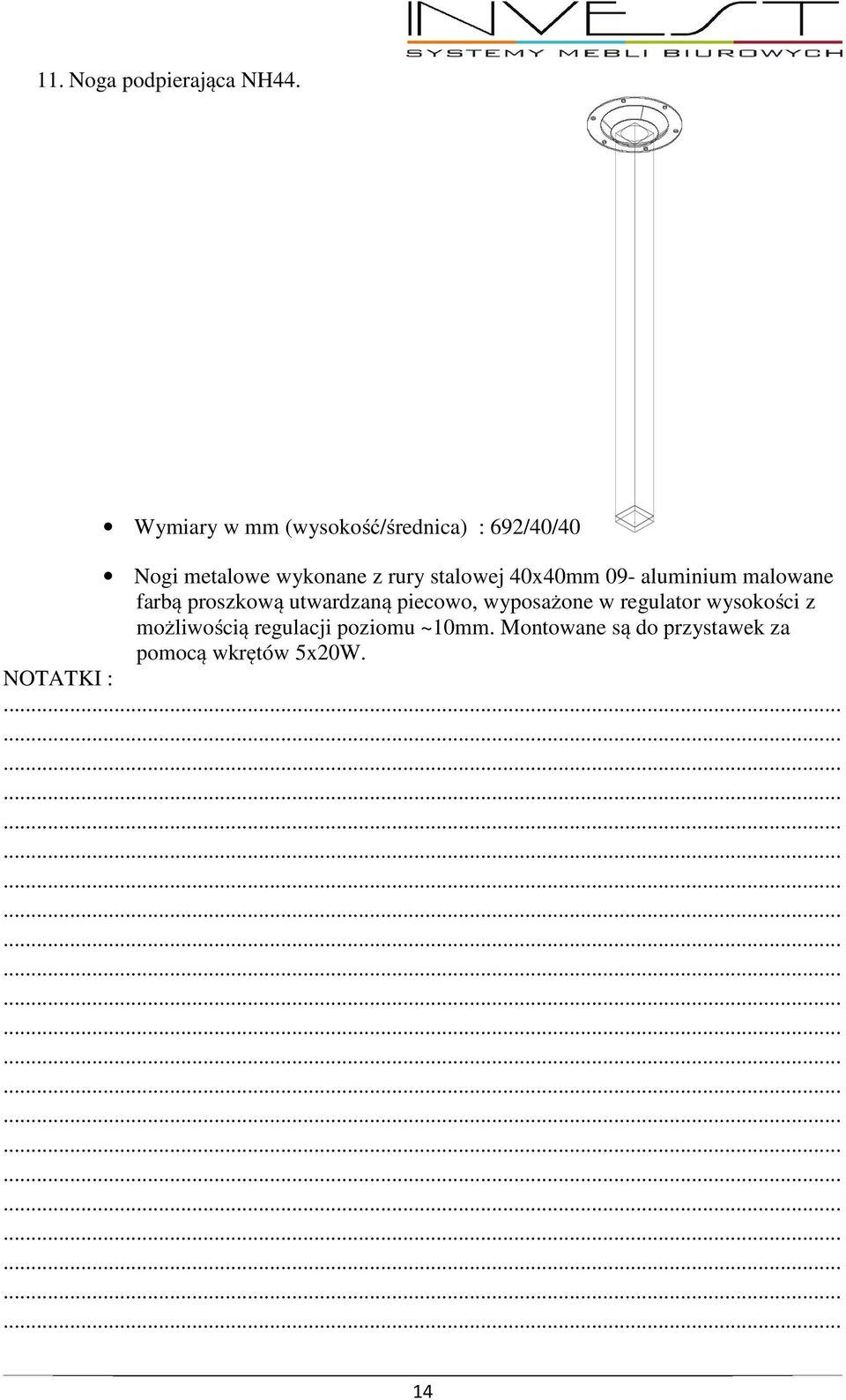

14 11. Noga podpierająca NH44. Wymiary w mm (wysokość/średnica) : 692/40/40 Nogi metalowe wykonane z rury stalowej 40x40mm 09- aluminium malowane farbą proszkową utwardzaną piecowo, wyposażone w regulator wysokości z możliwością regulacji poziomu ~10mm. Montowane są do przystawek za pomocą wkrętów 5x20W. NOTATKI : 14

15 15

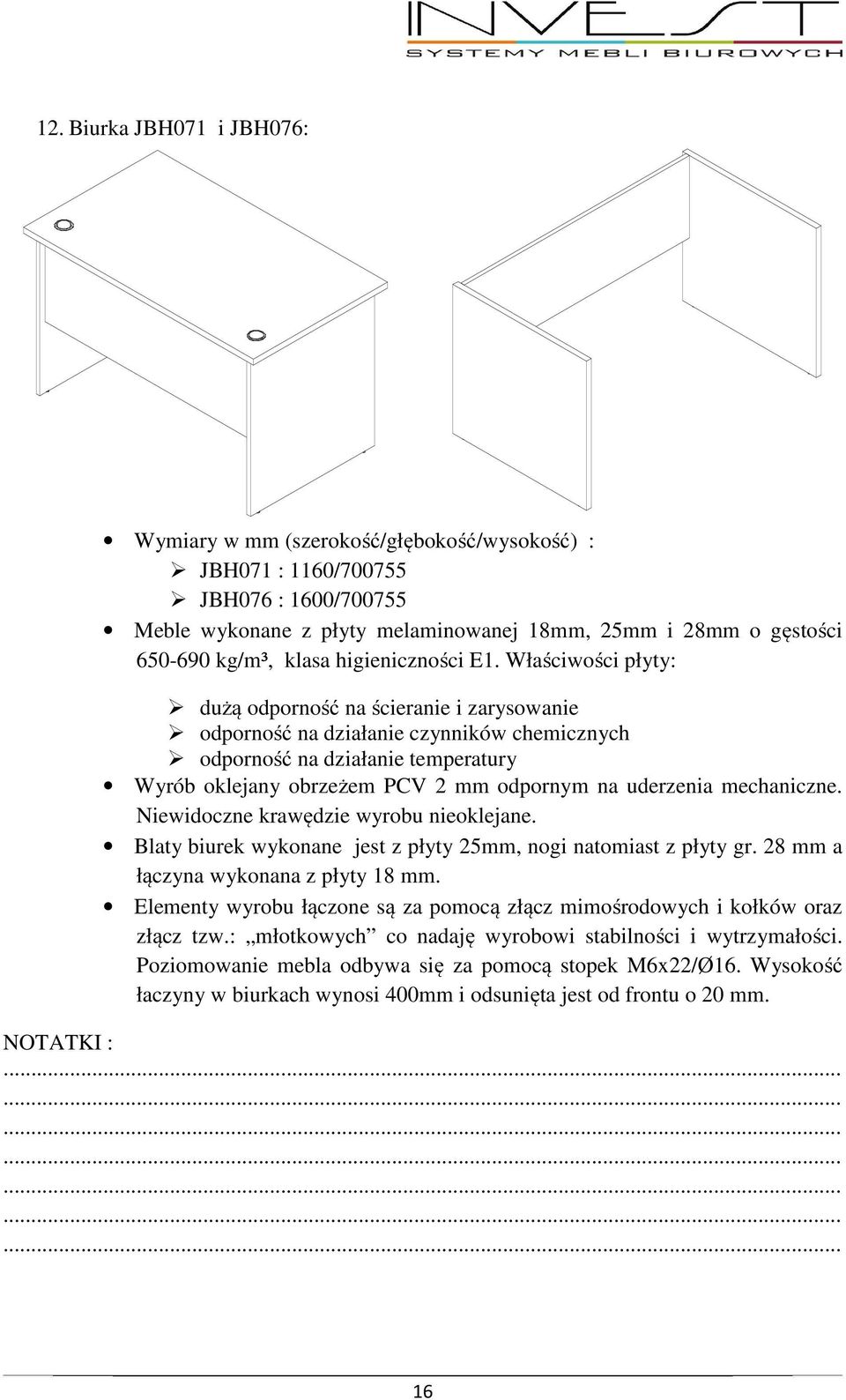

16 12. Biurka JBH071 i JBH076: Wymiary w mm (szerokość/głębokość/wysokość) : JBH071 : 1160/ JBH076 : 1600/ Meble wykonane z płyty melaminowanej 18mm, 25mm i 28mm o gęstości kg/m³, klasa higieniczności E1. Właściwości płyty: Wyrób oklejany obrzeżem PCV 2 mm odpornym na uderzenia mechaniczne. Niewidoczne krawędzie wyrobu nieoklejane. Blaty biurek wykonane jest z płyty 25mm, nogi natomiast z płyty gr. 28 mm a łączyna wykonana z płyty 18 mm. Elementy wyrobu łączone są za pomocą złącz mimośrodowych i kołków oraz złącz tzw.: młotkowych co nadaję wyrobowi stabilności i wytrzymałości. Poziomowanie mebla odbywa się za pomocą stopek M6x22/Ø16. Wysokość łaczyny w biurkach wynosi 400mm i odsunięta jest od frontu o 20 mm. NOTATKI : 16

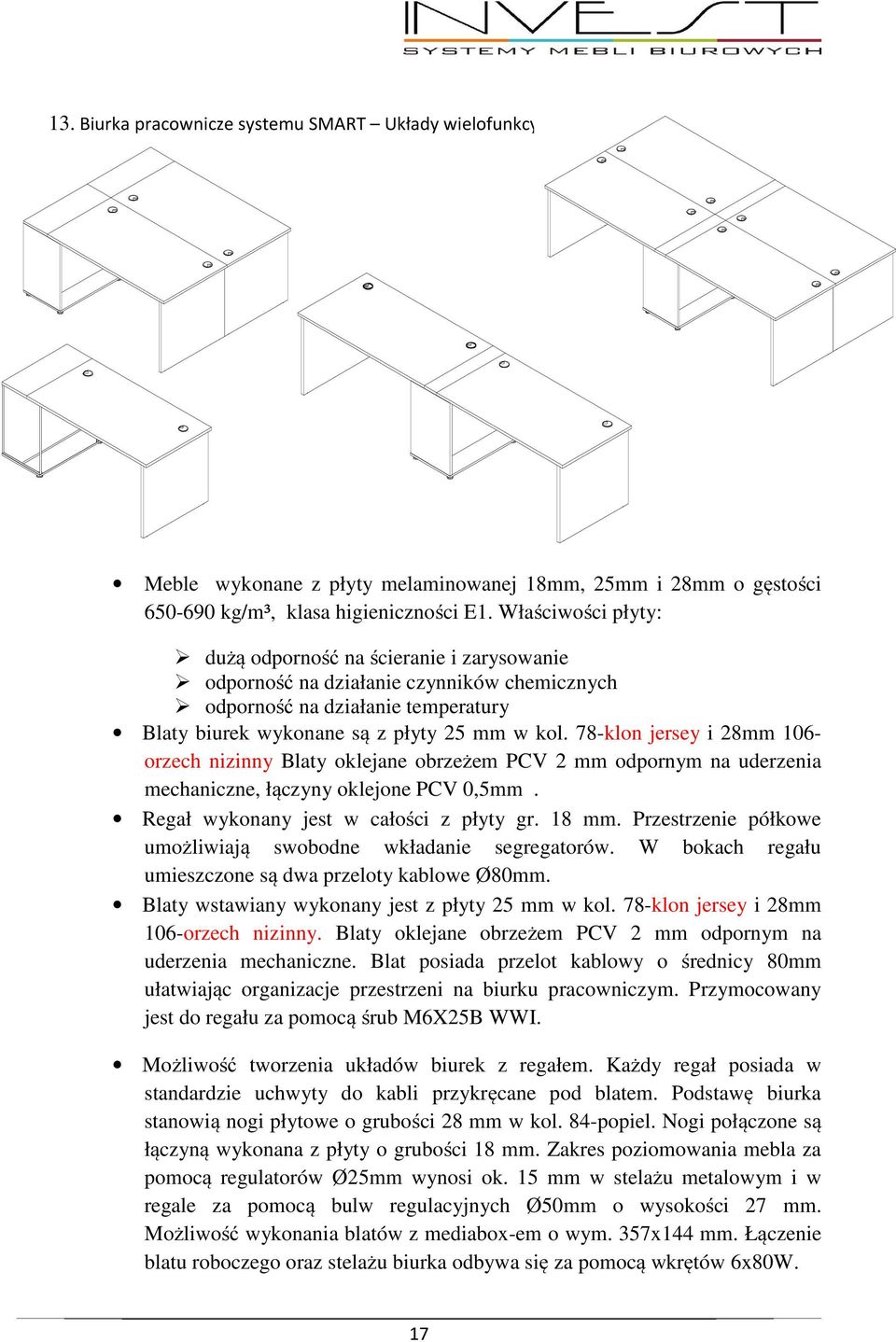

17 13. Biurka pracownicze systemu SMART Układy wielofunkcyjne: Meble wykonane z płyty melaminowanej 18mm, 25mm i 28mm o gęstości kg/m³, klasa higieniczności E1. Właściwości płyty: Blaty biurek wykonane są z płyty 25 mm w kol. 78-klon jersey i 28mm 106- orzech nizinny Blaty oklejane obrzeżem PCV 2 mm odpornym na uderzenia mechaniczne, łączyny oklejone PCV 0,5mm. Regał wykonany jest w całości z płyty gr. 18 mm. Przestrzenie półkowe umożliwiają swobodne wkładanie segregatorów. W bokach regału umieszczone są dwa przeloty kablowe Ø80mm. Blaty wstawiany wykonany jest z płyty 25 mm w kol. 78-klon jersey i 28mm 106-orzech nizinny. Blaty oklejane obrzeżem PCV 2 mm odpornym na uderzenia mechaniczne. Blat posiada przelot kablowy o średnicy 80mm ułatwiając organizacje przestrzeni na biurku pracowniczym. Przymocowany jest do regału za pomocą śrub M6X25B WWI. Możliwość tworzenia układów biurek z regałem. Każdy regał posiada w standardzie uchwyty do kabli przykręcane pod blatem. Podstawę biurka stanowią nogi płytowe o grubości 28 mm w kol. 84-popiel. Nogi połączone są łączyną wykonana z płyty o grubości 18 mm. Zakres poziomowania mebla za pomocą regulatorów Ø25mm wynosi ok. 15 mm w stelażu metalowym i w regale za pomocą bulw regulacyjnych Ø50mm o wysokości 27 mm. Możliwość wykonania blatów z mediabox-em o wym. 357x144 mm. Łączenie blatu roboczego oraz stelażu biurka odbywa się za pomocą wkrętów 6x80W. 17

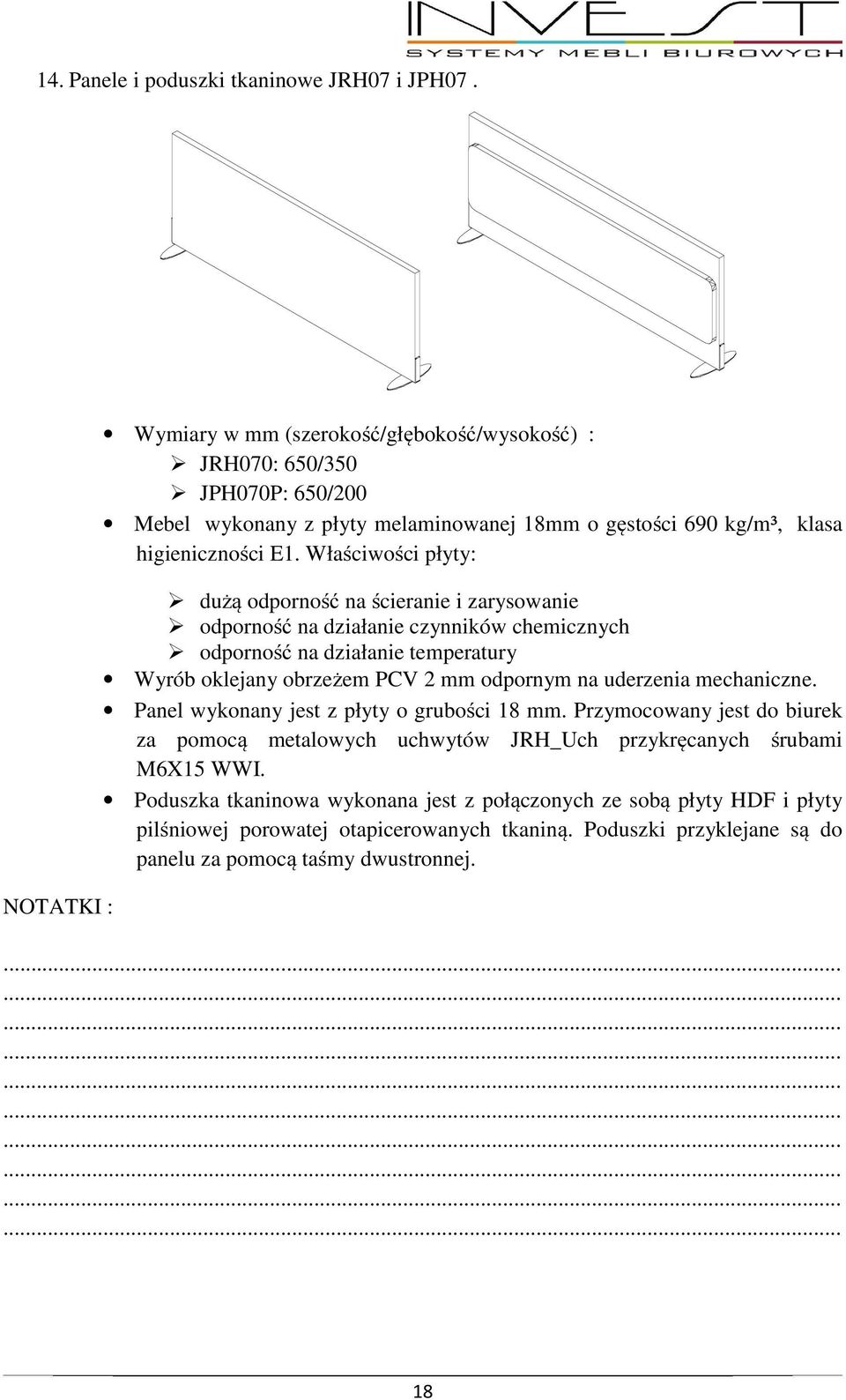

18 14. Panele i poduszki tkaninowe JRH07 i JPH07. NOTATKI : Wymiary w mm (szerokość/głębokość/wysokość) : JRH070: 650/350 JPH070P: 650/200 Mebel wykonany z płyty melaminowanej 18mm o gęstości 690 kg/m³, klasa higieniczności E1. Właściwości płyty: Wyrób oklejany obrzeżem PCV 2 mm odpornym na uderzenia mechaniczne. Panel wykonany jest z płyty o grubości 18 mm. Przymocowany jest do biurek za pomocą metalowych uchwytów JRH_Uch przykręcanych śrubami M6X15 WWI. Poduszka tkaninowa wykonana jest z połączonych ze sobą płyty HDF i płyty pilśniowej porowatej otapicerowanych tkaniną. Poduszki przyklejane są do panelu za pomocą taśmy dwustronnej. 18

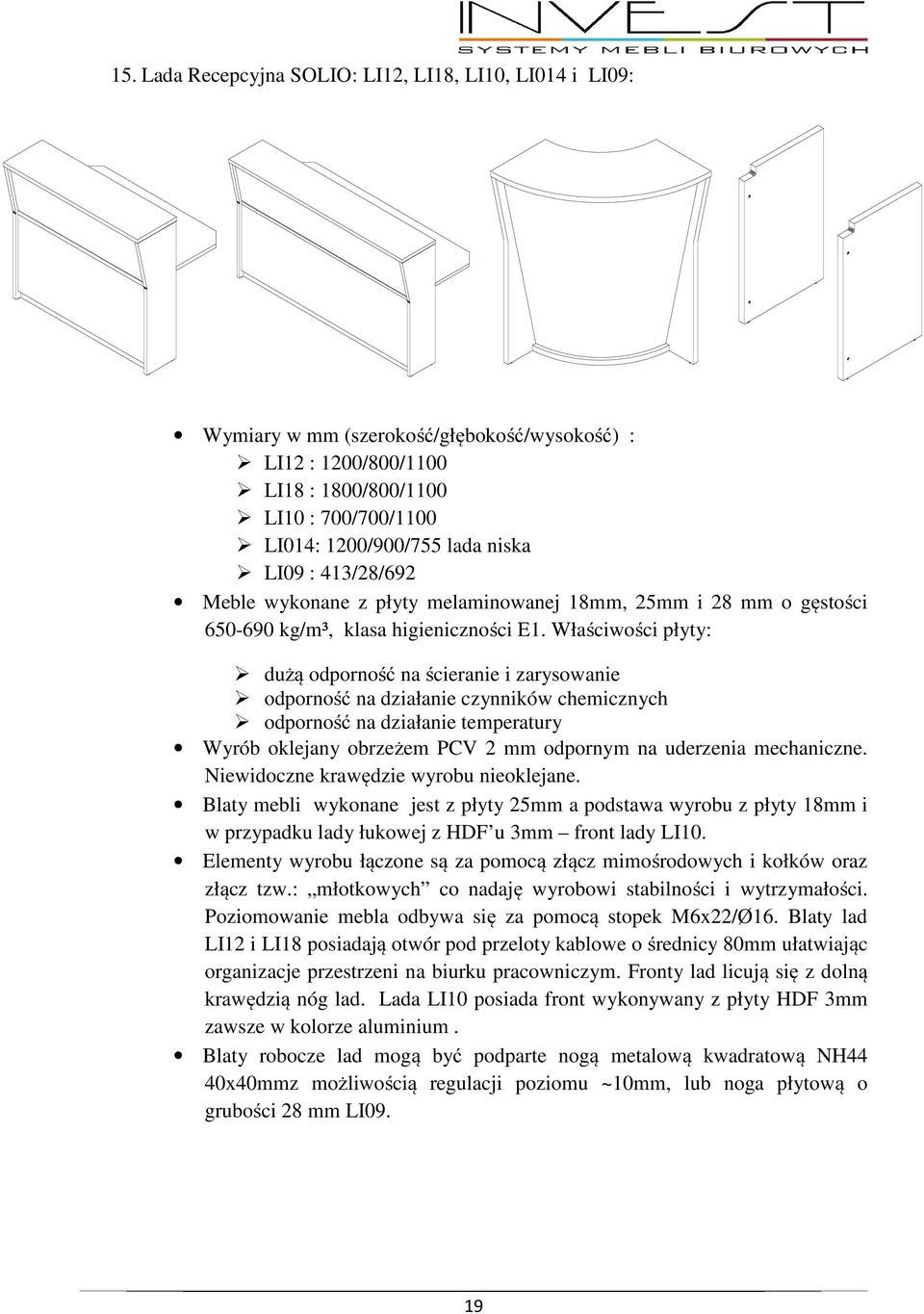

19 15. Lada Recepcyjna SOLIO: LI12, LI18, LI10, LI014 i LI09: Wymiary w mm (szerokość/głębokość/wysokość) : LI12 : 1200/800/1100 LI18 : 1800/800/1100 LI10 : 700/700/1100 LI014: 1200/900/755 lada niska LI09 : 413/28/692 Meble wykonane z płyty melaminowanej 18mm, 25mm i 28 mm o gęstości kg/m³, klasa higieniczności E1. Właściwości płyty: Wyrób oklejany obrzeżem PCV 2 mm odpornym na uderzenia mechaniczne. Niewidoczne krawędzie wyrobu nieoklejane. Blaty mebli wykonane jest z płyty 25mm a podstawa wyrobu z płyty 18mm i w przypadku lady łukowej z HDF u 3mm front lady LI10. Elementy wyrobu łączone są za pomocą złącz mimośrodowych i kołków oraz złącz tzw.: młotkowych co nadaję wyrobowi stabilności i wytrzymałości. Poziomowanie mebla odbywa się za pomocą stopek M6x22/Ø16. Blaty lad LI12 i LI18 posiadają otwór pod przeloty kablowe o średnicy 80mm ułatwiając organizacje przestrzeni na biurku pracowniczym. Fronty lad licują się z dolną krawędzią nóg lad. Lada LI10 posiada front wykonywany z płyty HDF 3mm zawsze w kolorze aluminium. Blaty robocze lad mogą być podparte nogą metalową kwadratową NH44 40x40mmz możliwością regulacji poziomu ~10mm, lub noga płytową o grubości 28 mm LI09. 19

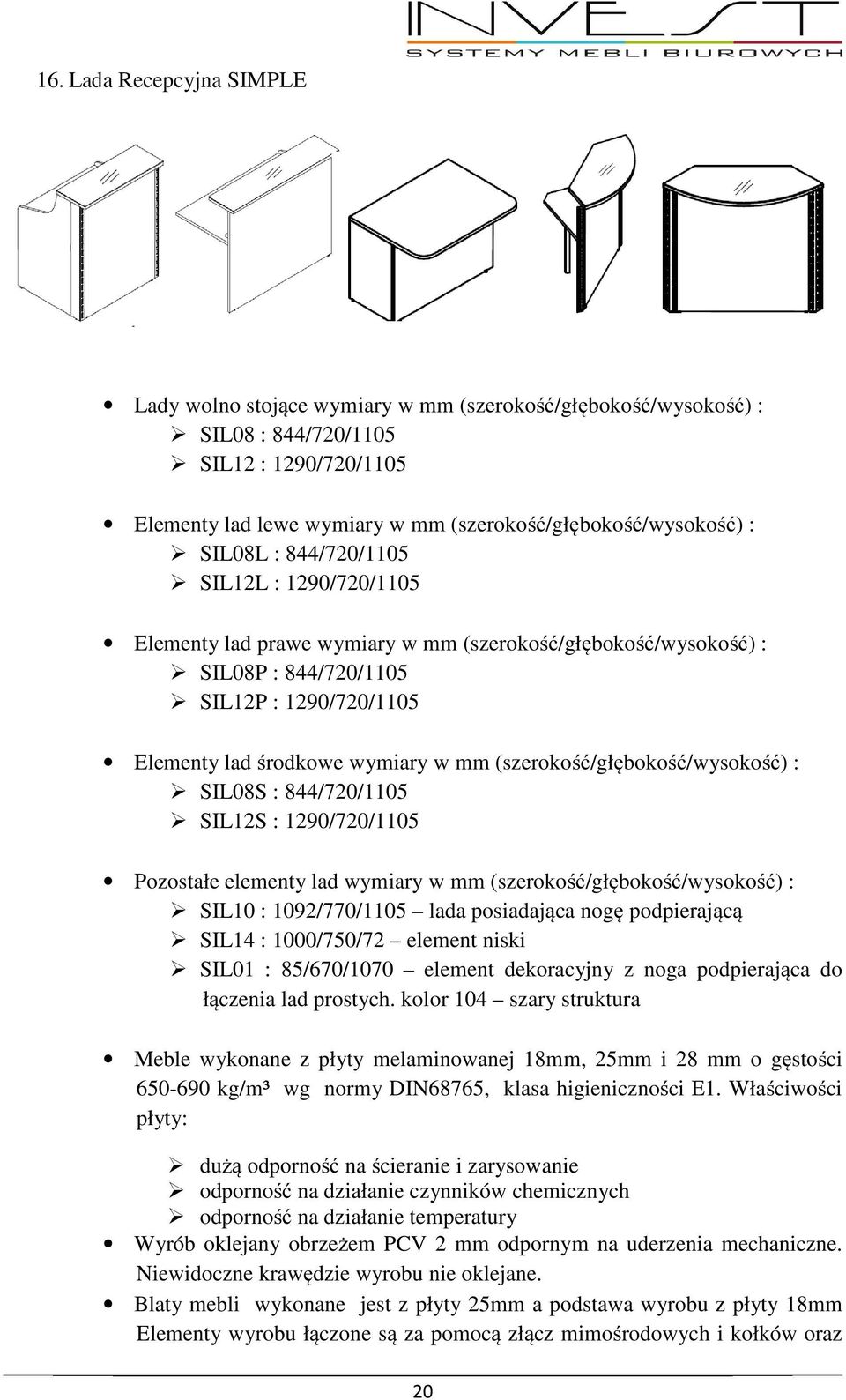

20 16. Lada Recepcyjna SIMPLE Lady wolno stojące wymiary w mm (szerokość/głębokość/wysokość) : SIL08 : 844/720/1105 SIL12 : 1290/720/1105 Elementy lad lewe wymiary w mm (szerokość/głębokość/wysokość) : SIL08L : 844/720/1105 SIL12L : 1290/720/1105 Elementy lad prawe wymiary w mm (szerokość/głębokość/wysokość) : SIL08P : 844/720/1105 SIL12P : 1290/720/1105 Elementy lad środkowe wymiary w mm (szerokość/głębokość/wysokość) : SIL08S : 844/720/1105 SIL12S : 1290/720/1105 Pozostałe elementy lad wymiary w mm (szerokość/głębokość/wysokość) : SIL10 : 1092/770/1105 lada posiadająca nogę podpierającą SIL14 : 1000/750/72 element niski SIL01 : 85/670/1070 element dekoracyjny z noga podpierająca do łączenia lad prostych. kolor 104 szary struktura Meble wykonane z płyty melaminowanej 18mm, 25mm i 28 mm o gęstości kg/m³ wg normy DIN68765, klasa higieniczności E1. Właściwości płyty: Wyrób oklejany obrzeżem PCV 2 mm odpornym na uderzenia mechaniczne. Niewidoczne krawędzie wyrobu nie oklejane. Blaty mebli wykonane jest z płyty 25mm a podstawa wyrobu z płyty 18mm Elementy wyrobu łączone są za pomocą złącz mimośrodowych i kołków oraz 20

21 złącz tzw.: młotkowych co nadaję wyrobowi stabilności i wytrzymałości. Poziomowanie mebla odbywa się za pomocą stopek M6x22/Ø16. Blaty robocze lad posiadają otwór pod przeloty kablowe o średnicy 80mm ułatwiając organizacje przestrzeni na biurku pracowniczym. Jedynie elementy SIL10, SIL14 i SIL01 nie posiadają przelotów kablowych. Fronty lad licują się z dolną krawędzią nóg lad. Blaty górny wykonany z płyty melaminowanej 25mm lub 18mm do której jest przyklejone szkło LACOBEL w kolorze białym grubości 4mm Blaty robocze lad mogą być podparte nogą metalową kwadratową 40x40mm z możliwością regulacji poziomu ~10mm, lub noga płytową o grubości 28 mm LI09. Element ozdobny SIL01 łączący lady. który składa się z nogi kwadratowej NH44 40x40mm, wąskiego blatu ozdobnego oraz blachy 1,5mm wycinanej laserowo, malowanej proszkowo. 21
