Przykładowa konfiguracja ICF

Transkrypt

1 ICF - Zawory blokowe Zawory blokowe ICF mogą zastąpić zestaw tradycyjnych zaworów sterowanych mechanicznie, elektromechanicznie i elektronicznie, oferując wiele zalet już na etapie projektowania instalacji chłodniczej oraz podczas montażu, eksploatacji i konserwacji. Zawory blokowe ICF składają się z korpusu oraz maksymalnie od czterech czterech albo sześciu wymiennych elementów wykonawczych. Zawory blokowe ICF są przeznaczone do użytku z czynnikami chłodniczymi o nisko i wysokociśnieniowymi. Mogą być wykorzystywane w rurociągach cieczowych, zasilających i gorących par z czynnikami typu HCFC, niepalnymi typu HFC, R717 (amoniak) i R744 (CO2). Zawory blokowe ICF są dostarczane jako kompletny zespół; w pełni przetestowany pod wysokim ciśnieniem, na fabrycznym stanowisku do prób. Charakterystyka ICF Moduł zaworu odcinającego ICFS Moduł zaworu elektromagnetycznego ICFE Moduł filtra ICFF Moduł zaworu odcinającego ICFS Przykładowa konfiguracja ICF Fakty Do użytku z czynnikami chłodniczymi HCFC, niepalnymi czynnikami HFC, R717 (amoniak) i R744 (CO2) Głównymi elementami zaworów blokowych ICF są: -Korpus - Maks. cztery lub sześć modułów roboczych Do użytku z czynnikami chłodniczymi o niskim i wysokim ciśnieniu; możliwość stosowania w rurociągach cieczowych, zasilających i gorących par Zawory ICF zostały zaprojektowane zgodnie z ogólnymi wymogami dla elementów instalacji chłodniczych. W celu uzyskania informacji dotyczących określonych dopuszczeń skontaktuj się z firmą Danfoss. 274 Katalog skrócony Jeden numer katalogowy odpowiada jednemu rozwiązaniu Koncepcja modułowa: Wszystkie korpusy są dostępne z różnymi rodzajami i rozmiarami przyłączy Szczelność zaworów blokowych ICF sprawdza się pod wysokim ciśnieniem, a ich działanie jest testowane fabrycznie w warunkach kontrolowanych ICF jest mechanizmem kompaktowym, gotowym do instalacji w miejscu pracy. W przypadku normalnych procedur spawania nie wymaga demontażu przed przystąpieniem do instalacji Czasy przestoju podczas ich serwisowania są zaledwie ułamkiem czasu potrzebnego do obsługi zestawu typowych zaworów Unikatowa konstrukcja ICF zapewnia szybkie odessanie czynnika i szybszy dostęp do modułów zaworu Serwisowanie zaworu polega na wymianie modułu roboczego Standardowe gniazda dla zaworów serwisowych, przetworników ciśnienia i wzierników Przyłącza spawane bezpośrednio (brak nieszczelności na kołnierzach) Dostępne z mi DIN i ANSI Korpus ze stali niskotemperaturowej Wysoka wydajność przy małych spadkach ciśnienia Konstrukcja kompaktowa Mała masa

2 01 Dane techniczne i przykładowe zastosowania ICF - Zawory blokowe Dane techniczne Czynniki chłodnicze Zakres temperatury C / F Zakres ciśnień Moduły Przyłącza Dla czynników chłodniczych HCFC, niepalnych czynników HFC, R717 (amoniak) i R744 (CO2) ICF jest przeznaczony do maks. ciśnienia roboczego: 52 bar g / 754 psig 4 lub 6, w zależności od wersji obudowy Koncepcja ICF Głównymi elementami zaworu blokowego ICF są: Korpus Maks. cztery lub sześć modułów roboczych Spawane doczołowo, DIN (EN 10220): 20D ( 3 4 cale) do 40D (1 1 2 cale) Spawane doczołowo, ANSI (B 36.10) 20A ( 3 4 cale) do 32A (1 1 2 cale) Korpus zaworu Mały korpus Średni korpus Duży korpus ICF 15-4 ICF 20-4 ICF 20-6 ICF 25-4 ICF 25-6 Dostępne rodzaje przyłączy D A Spawane doczołowo DIN Spawane doczołowo ANSI Katalog skrócony

3 Moduły robocze do ICF 15 i ICF 20 Opis modułów roboczych do ICF 15 i ICF 20 Zawory blokowe ICF 15 oraz ICF 20 są wyposażone w takie same moduły robocze, z wyjątkiem dwóch stałych modułów M1 (zawór ICFS 15) i M2 (filtr ICFF 15) w ICF 15. ICFS 15 / ICF 20 Moduł zaworu odcinającego zaworu odcinającego i jest wyposażony w czerwony kołpak. ICFC 20 Moduł zaworu zwrotnego zaworu zwrotnego. ICFR 20A Moduł ręcznego zaworu regulacyjnego ręcznego zaworu regulacyjnego i jest wyposażony w żółty kołpak. ICFS 15 / ICF 20 / ICFR 20A ICFC 20 ICFF 15 / ICF 20 / ICFF 20E Moduł filtra Ten moduł działa jako filtr. ICF 15, wszystkie : Wkład filtra 150 μ (oczko 100) 60 cm 2 (9,3 cale 2 ) ICF 20, z mi DIN / ANSI: Harmonijkowy 150 μ (oczko 100) 45 cm 2 (7,0 cali 2 ) ICFN 20 Moduł zaworu odcinającego / zwrotnego kombinowanego zaworu zwrotno-odcinającego i jest wyposażony w czerwony kołpak. ICF 20 z mi SOC (ICFF 20E): Harmonijkowy 250 μ (oczko 72) / 160 cm 2 (24,8 cale 2 ) ICFF 15 / ICF 20 / ICFF 20E ICFN 20 ICFE 20 Moduł zaworu elektromagnetycznego normalnie zamkniętego zaworu elektromagnetycznego do odcinania przepływu czynnika chłodniczego ICFA 20 Moduł elektronicznego zaworu rozprężnego elektronicznie sterowanego zaworu rozprężnego z modulacją szerokości impulsu (PWM). ICFE 20 / ICFA 20 ICM 20-A, B lub C Moduł zaworu silnikowego Ten moduł jest zaworem wyposażonym w silnik krokowy on/off oraz wielostopniowej regulacji przepływu czynnika chłodniczego. ICM 20-A, B or C ICFO 20 Moduł otwierania ręcznego Ten moduł umożliwia ręczne otwarcie zaworu elektromagnetycznego (typu ICFE). ICFB 20 Zaślepka Jest to pokrywa do zaślepiania nieużywanych gniazd zaworu blokowego. ICFO 20 ICFB 20 ICFE 20H Moduł zaworu elektromagnetycznego ze zintegrowanym mechanizmem ręcznego otwierania normalnie zamkniętego zaworu elektromagnetycznego do odcinania przepływu czynnika chłodniczego. ICFE 20H ICFW 20 Pokrywa z króćcem do spawania 20 DIN lub SOC 3 4 cale Ten moduł służy do odprowadzania skroplin podczas odtajania gorącymi parami (w przypadku wysokiej wydajności). Przy przepływie przez zawór ICFE 20H o natężeniu około 10% maksymalnego strumienia masy, spadek ciśnienia wynosi około 0,07 bara / 1 psi. W tych warunkach zawór ICFE 20H zaczyna się otwierać. Całkowite otwarcie ICFE 20H następuje przy różnicy ciśnienia na poziomie przynajmniej 0,2 bara / 2,9 psi. ICFW Katalog skrócony

4 01 Moduły robocze do ICF ICFS 25 Moduł zaworu odcinającego zaworu odcinającego i jest wyposażony w czerwony kołpak. ICFR 25, A lub B Moduł ręcznego zaworu regulacyjnego ręcznego zaworu regulacyjnego i jest wyposażony w żółty kołpak ICFC 25 Moduł zaworu zwrotnego zaworu zwrotnego. ICFN 25 Moduł zaworu odcinającego / zwrotnego kombinowanego zaworu zwrotno-odcinającego i jest wyposażony w czerwony kołpak. ICFS 25 ICFC 25 ICFF 25 / ICFF 25E Moduł filtra Ten moduł działa jako filtr. Rozmiar filtra: ICF z mi DIN i ANSI (ICFF 25): Harmonijkowy 150 μm (oczko 100) / 160 cm 2 (24,8 cale 2 ) ICFR 25 ICF z mi SOC (ICF 25E): Harmonijkowy 250 μ (oczko 72) / 330 cm 2 (51,2 cale 2 ) ICFF 25 / ICFF 25E ICFE 25 Moduł zaworu elektromagnetycznego normalnie zamkniętego zaworu elektromagnetycznego do odcinania przepływu czynnika chłodniczego ICFN 25 Ma wbudowany mechanizm ręcznego otwierania. ICFE ICM 25-A lub B Moduł zaworu silnikowego Ten moduł jest zaworem wyposażonym w silnik krokowy on/off oraz wielostopniowej regulacji przepływu czynnika chłodniczego. Przy przepływie przez ICFE o natężeniu równym około 10% maksymalnego strumienia masy, spadek ciśnienia wynosi około 0,07 bara / 1 psi. ICFE zaczyna się otwierać w tych warunkach. Przy różnicy ciśnień wynoszącej minimum 0,2 bara / 2,9 psi ICFE będzie otwarty całkowicie. 14 ICM 25-A or B 15 ICFW 25 Pokrywa z króćcem do spawania, 25 DIN lub 25 (1 ) SOC Ten moduł służy do odprowadzania skroplin podczas odtajania gorącymi parami (w przypadku wysokiej wydajności) ICFB 25 Zaślepka Jest to pokrywa służąca do zaślepiania nieużywanych gniazd zaworu blokowego ICFW 25 ICFB Katalog skrócony

5 Dobór Aby określić odpowiednią konfigurację zaworu blokowego ICF, należy wykonać kroki od 1 do 4. Krok 1 Określenie wymagań zastosowania i funkcji: Przewód cieczowy w układzie z zasilaniem ciśnieniowym lub pompowym, albo przewód gorących par Sterowanie: dwustanowy zawór elektromagnetyczny, zawór silnikowy Odtajanie: elektryczne lub gorącymi parami Na podstawie powyższych wymagań należy określić numer referencyjny zastosowania (patrz punkt dotyczący zamawiania) Krok 2 Kryteria doboru (należy wykorzystać oprogramowanie do obliczeń ICF - można je pobrać ze strony Czynnik chłodniczy Wydajność Temperatura Krotność cyrkulacji Na podstawie powyższych danych określić wymaganą konfigurację zaworu blokowego, np.: ICF 20 z ICM 20-C Krok 3 Określenie średnic i rodzaju przyłączy 20 mm ( 3 4 cale), 25 mm (1 cal), 32 (1 1 4 cale) lub 40 mm (1 1 2 cale) Spawane doczołowo DIN lub ANSI Krok 4 Określenie numeru katalogowego (patrz punkt dotyczący zamawiania) W celu ułatwienia prawidłowego doboru zaworu blokowego ICF firma Danfoss przypisała i pogrupowała dużą liczbę numerów katalogowych pasujących do typowych zastosowań: Nr zastosowania Kolejność modułów Zasilanie cieczą 1 Zasilanie cieczą (bez odtajania gorącymi parami) Filtr elektromagnetyczny Otwieranie ręczne 2 Zasilanie cieczą Filtr elektromagnetyczny Otwieranie ręczne 3 Zasilanie cieczą Filtr elektromagnetyczny Zwrotny 10 Zasilanie cieczą (bez odtajania gorącymi parami) Filtr elektromagnetyczny 15 Zasilanie cieczą z przył. zewn. Filtr elektromagnetyczny Zwrotny Króciec do spawania Odcinający / zwrotny Ręczny zawór elektromagnetyczny wspólny elektromagnetyczny - rurociągi cieczowe 4 i gorących par elektromagnetyczny - rurociągi cieczowe 8 i gorących par Filtr elektromagnetyczny Otwieranie ręczne Filtr elektromagnetyczny Otwieranie ręczne Wtrysk cieczy 5 rozprężny Filtr elektromagnetyczny Otwieranie ręczne 12 Elektroniczny zawór rozprężny Filtr elektroniczny 14 rozprężny Filtr silnikowy silnikowy Odtajanie gorącym gazem 9 Odtajanie gorącymi parami Filtr elektromagnetyczny elektromagnetyczny kilku parowników 11 elektromagnetyczny - kilka parowników Filtr elektromagnetyczny Zwrotny 18 elektromagnetyczny - kilka parowników Filtr elektromagnetyczny Odcinający /zwrotny PWM cieczy sterowany elektronicznie z modulowaną szerokością impulsu Filtr elektroniczny Odcinający /zwrotny Różne 90 Konfiguracje do innych zastosowań Identyfikacja różnych numerów i współczynników przepływu (): patrz punkt dotyczący zamawiania. 278 Katalog skrócony

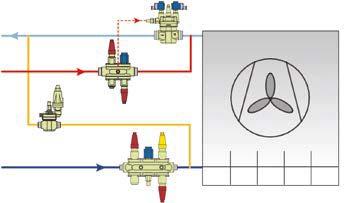

6 01 Przykładowe zastosowanie Przykład zastosowania: Zasilanie parownika cieczą Kombinacja zaworów do zasilania parownika zalanego, z dwustanową regulacją za pomocą termostatu, z odtajaniem elektrycznym. Spełniono wymóg możliwości ręcznego wymuszenia otwarcia zaworu elektromagnetycznego. Typową konfigurację ICF dla tego rodzaju zastosowania pokazano poniżej: EKC 202 AKS Z oddzielacza cieczy Parownik SVA Do oddzielacza cieczy ICFB 07 Na rysunkach nie pokazano wszystkich zaworów. Rysunków nie należy wykorzystywać do celów projektowych. Przykład zastosowania: Zasilanie parownika cieczą / odtajanie gorącymi parami Sterowany parą zawór ICLX z opcją łagodnego otwarcia, umieszczony w przewodzie powrotnym z parownika, współpracujący z układem zasilania i odtajania za pomocą gorących par złożonym z: Zaworu blokowego ICF zasilającego parownik cieczą oraz zaworu blokowego ICF gorących par z bocznym gniazdem dla przewodu doprowadzającego parę do zaworu ICLX. ICS+CVP regulatorem odtajania (OFV opcjonalnie w zależności od wydajności). Do oddzielacza cieczy Z przewodu tłocznego ICLX / GPLX CVP 14 ICS Z oddzielacza cieczy Na rysunkach nie pokazano wszystkich zaworów. Rysunków nie należy wykorzystywać do celów projektowych Katalog skrócony

7 Zamawianie Poniższy system oznaczania opisuje ogólną konfigurację i zastosowanie przez podanie rozmiaru korpusu, typu i grupy zastosowań. Przykładowe oznaczenie: To oznaczenie jest często wykorzystywane w toku opracowywania możliwych rozwiązań i będzie ostatecznie umieszczone na tabliczce zaworu (patrz przykładowe oznaczenie). ICF referencyjny zastosowania (patrz opis poniżej) gniazd zaworu blokowego Rozmiar korpusu Typ Przed złożeniem zamówienia należy wybrać rozmiar i typ, aby dokonać pełnej konfiguracji. Ostateczny opis wybranej konfiguracji opiera się tylko na numerze katalogowym (patrz kolejne strony). Opis zastosowań (konfiguracja ogólna - bez rodzaju i rozmiaru przyłączy) Nr zastosowania Kolejność modułów Zasilanie cieczą 1 Zasilanie cieczą (bez odtajania gorącymi parami) Filtr elektromagnetyczny Otwieranie ręczne 2 Zasilanie cieczą Filtr elektromagnetyczny Otwieranie ręczne 3 Zasilanie cieczą Filtr elektromagnetyczny Zwrotny 10 Zasilanie cieczą (bez odtajania gorącymi parami) Filtr elektromagnetyczny 15 Zasilanie cieczą z przyłączem zewnętrznym Filtr elektromagnetyczny Zwrotny Króciec do spawania Odcinający / zwrotny Ręczny zawór elektromagnetyczny wspólny 4 8 elektromagnetyczny - rurociągi cieczowe i gorących par elektromagnetyczny - rurociągi cieczowe i gorących par Filtr elektromagnetyczny Otwieranie ręczne Filtr elektromagnetyczny Otwieranie ręczne Wtrysk cieczy 5 rozprężny Filtr elektromagnetyczny Otwieranie ręczne Silnik 12 Elektroniczny zawór rozprężny Filtr elektroniczny 14 rozprężny Filtr silnikowy Odtajanie gorącym gazem 9 Odtajanie gorącymi parami Filtr elektromagnetyczny elektromagnetyczny kilku parowników 11 elektromagnetyczny - kilka parowników Filtr elektromagnetyczny Zwrotny 18 elektromagnetyczny - kilka parowników Filtr elektromagnetyczny Odcinający / zwrotny PWM cieczy sterowany elektronicznie z modulowaną szerokością impulsu Filtr elektroniczny Odcinający / zwrotny Różne 90 Konfiguracje do innych zastosowań 280 Katalog skrócony

8 01 Zamawianie Zasilanie cieczą Zastosowanie 1: Zasilanie cieczą (bez odtajania gorącymi parami) Rodzaj ICF Do spawania ANSI (B 36.10) A ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFS 20 2,1 9,5 20,9 027L3004 ICF Do spawania ANSI (B 36.10) A ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFS 20 2,1 10,1 22,2 027L3373 ICF Do spawania ANSI (B 36.10) A ICFS 25 ICFF 25 ICFE 25 ICFB 25 ICFR 25B ICFS 25 7,3 23,8 52,4 027L4012 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFS 20 2,1 9,5 20,9 027L3000 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFS 20 2,1 9,7 21,3 027L3002 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20H ICFB 20 ICFR 20B ICFS 20 2,8 10,3 22,7 027L3406 ICF Do spawania DIN-EN D ICFS 25 ICFF 25 ICFE 25 ICFB 25 ICFR 25A ICFS 25 5,3 23,6 51,9 027L4002 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFS 20 2,1 9,7 21,3 027L3003 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20H ICFB 20 ICFR 20B ICFS 20 2,8 10,3 22,7 027L3407 ICF Do spawania DIN-EN D ICFS 25 ICFF 25 ICFE 25 ICFB 25 ICFR 25A ICFS 25 5,3 23,6 51,9 027L4006 ICF Do spawania DIN-EN D ICFS 25 ICFF 25 ICFE 25 ICFB 25 ICFR 25B ICFS 25 7,3 23,6 51,9 027L4011 ICF Do spawania DIN-EN D ICFS 25 ICFF 25 ICFE 25 ICFB 25 ICFR 25B ICFS 25 7,3 22,7 49,9 027L4016 Zastosowanie 2: Zasilanie cieczą Rodzaj ICF Do spawania ANSI (B 36.10) A ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFN 20 2,1 9,8 21,6 027L30 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFN 20 2,1 9,7 21,3 027L3009 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFN 20 2,1 9,7 21,3 027L3011 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20H ICFB 20 ICFR 20B ICFN 20 2,6 9,2 20,2 027L3410 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFN 20 2,1 9,7 21,3 027L3012 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20H ICFB 20 ICFR 20B ICFN 20 2,6 9,2 20,2 027L3411 ICF Do spawania DIN-EN D ICFS 25 ICFF 25 ICFE 25 ICFB 25 ICFR 25A ICFN 25 5,3 23,3 51,3 027L45 Zastosowanie 3: Zasilanie cieczą Rodzaj ICF Do spawania ANSI (B 36.10) A ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20A ICFS 20 2,1 9,9 21,8 027L3022 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20A ICFS 20 2,1 9,6 21,1 027L3018 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20A ICFS 20 2,1 9,7 21,3 027L3020 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20H ICFC 20 ICFR 20B ICFS 20 2,6 10,6 23,3 027L3414 ICF Do spawania DIN-EN D ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFR 25A ICFS 25 5,3 23,4 51,5 027L4020 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20A ICFS 20 2,1 10,4 22,9 027L3021 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20H ICFC 20 ICFR 20B ICFS 20 2,6 10,6 23,3 027L3415 ICF Do spawania DIN-EN D ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFR 25A ICFS 25 5,3 23,2 51,0 027L4024 ICF Do spawania DIN-EN D ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFR 25B ICFS 25 7,2 23,8 52,4 027L4029 ICF Do spawania DIN-EN D ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFR 25B ICFS 25 7,2 24,0 52,8 027L4034 Zastosowanie 10: Zasilanie cieczą (gorącymi parami) Rodzaj ICF Do spawania ANSI (B 36.10) A ICFS 20 ICFF 20 ICFE 20 ICFR 20A 2,3 6,6 14,5 027L3077 ICF Do spawania ANSI (B 36.10) A ICFS 25 ICFF 25 ICFE 25 ICFR 25A 5,5 16,1 35,4 027L4081 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFR 20A 2,3 6,7 14,7 027L3073 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20H ICFR 20B 3,0 7,9 17,4 027L3383 ICF Do spawania DIN-EN D ICFS 15*) ICFF 15*) ICFE 20H ICFR 20B 3,1 7,0 15,4 027L4524 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFR 20A 2,3 7,2 15,8 027L3075 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20H ICFR 20B 3,0 7,9 17,4 027L3400 ICF Do spawania DIN-EN D ICFS 25 ICFF 25 ICFE 25 ICFR 25A 5,5 15,9 35,0 027L4076 ICF Do spawania DIN-EN D ICFS 25 ICFF 25 ICFE 25 ICFR 25B 7,9 15,9 35,0 027L4169 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFR 20A 2,3 6,7 14,7 027L3076 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20H ICFR 20B 3,0 7,9 17,4 027L3401 ICF Do spawania DIN-EN D ICFS 25 ICFF 25 ICFE 25 ICFR 25A 5,5 15,8 34,8 027L4080 ICF Do spawania DIN-EN D ICFS 25 ICFF 25 ICFE 25 ICFR 25B 7,9 15,4 33,9 027L4085 ICF Do spawania DIN-EN D ICFS 25 ICFF 25 ICFE 25 ICFR 25B 7,9 15,8 34,8 027L4090 *) Stały moduł ICAD oraz cewki nie są dołączone i należy je zamówić oddzielnie. W przypadku stosowania w układach z CO2 o-ringi modułu ICM mogą pęcznieć (powiększać się). Dlatego podczas serwisowania zaleca się założenie nowych o-ringów przed ponownym zamontowaniem modułu roboczego ICM w korpusie zaworu ICF. ICAD oraz cewki nie są dołączone i należy je zamówić oddzielnie Katalog skrócony

9 Zamawianie Zasilanie cieczą Zastosowanie 15: Zasilanie cieczą z przyłączem zewnętrznym Rodzaj ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFW 20D ICFR 20A 2,1 9,1 20,0 027L3157 ICF Do spawania DIN-EN D ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFW 25D ICFR 25A 5,3 21,8 48,0 027L4121 ICF Do spawania DIN-EN D ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFW 25D ICFR 25B 7,3 22,7 49,9 027L4126 ICF Do spawania DIN-EN D ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFW 25D ICFR 25B 7,3 21,9 48,2 027L40 elektromagnetyczny wspólny Zastosowanie 4: elektromagnetyczny - rurociągi cieczowe i gorących par Rodzaj ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFB 20 ICFS 20 3,0 9,2 20,2 027L3028 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFB 20 ICFS 20 3,0 9,2 20,2 027L3029 Zastosowanie 8: elektromagnetyczny - rurociągi cieczowe i gorących par Rodzaj ICF Do spawania ANSI (B 36.10) A ICFS 15*) ICFF 15*) ICFE 20 ICFO 20 3,2 5,7 12,6 027L4533 ICF Do spawania ANSI (B 36.10) A ICFS 15*) ICFF 15*) ICFE 20 ICFO 20 3,2 5,7 12,6 027L4535 ICF Do spawania ANSI (B 36.10) A ICFS 20 ICFF 20 ICFE 20 ICFO 20 3,2 6,3,9 027L3062 ICF Do spawania DIN-EN D ICFS 15*) ICFF 15*) ICFE 20 ICFO 20 3,2 5,7 12,6 027L4532 ICF Do spawania DIN-EN D ICFS 15*) ICFF 15*) ICFE 20 ICFO 20 3,2 5,7 12,6 027L4520 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFO 20 3,2 7,2 15,8 027L3060 ICF Do spawania DIN-EN D ICFS 25 ICFF 25 ICFE 25 ICFB 25 9,9 12,4 27,3 027L4054 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFO 20 3,2 6,3,9 027L3061 ICF Do spawania DIN-EN D ICFS 25 ICFF 25 ICFE 25 ICFB 25 9,9 14,5 31,9 027L43 ICF Do spawania DIN-EN D ICFS 25 ICFF 25 ICFE 25 ICFB 25 9,9 14,5 31,9 027L4059 Zasilanie ciśnieniowe Zastosowanie 5: Zasilanie parownika zaworem silnikowym Rodzaj 4 20 Do spawania ANSI (B 36.10) A ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20-A ICFS 20 0,6 9,6 21,1 027L Do spawania ANSI (B 36.10) A ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20-B ICFS 20 1,9 9,9 21,8 027L3043 ICF Do spawania ANSI (B 36.10) A ICFS 25 ICFF 25 ICFE 25 ICFB 25 ICM 25-A ICFS 25 5,0 23,0 50,6 027L Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20-A33 ICFS 20 0,2 10,1 22,2 027L Do spawania DIN-EN D ICFS 20 ICFF ICFE 20 ICFO 20 ICM 20-A33 ICFS 20 0,2 9,8 21,6 027L Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20-A ICFS 20 0,6 9,8 21,6 027L Do spawania DIN-EN D ICFS 20 ICFF ICFE 20 ICFO 20 ICM 20-A ICFS 20 0,6 9,8 21,6 027L Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20-B66 ICFS 20 1,4 9,6 21,1 027L3161 ICF Do spawania DIN-EN D ICFS 20 ICFF ICFE 20 ICFO 20 ICM 20-A33 ICFS 20 0,2 9,6 21,1 027L3153 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20-A ICFS 20 0,6 9,8 21,6 027L3036 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20H ICFB 20 ICM 20-A ICFS 20 0,6 10,4 22,9 027L3322 ICF Do spawania DIN-EN D ICFS 20 ICFF ICFE 20 ICFO 20 ICM 20-A ICFS 20 0,6 9,8 21,6 027L3148 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20-B ICFS 20 1,9 9,6 21,1 027L3042 ICF Do spawania DIN-EN D ICFS 20 ICFF ICFE 20 ICFO 20 ICM 20-B ICFS 20 1,9 9,8 21,6 027L3149 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20H ICFB 20 ICM 20-B ICFS 20 2,0 11,4 25,1 027L3325 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20-C ICFS 20 2,5 9,9 21,8 027L3047 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20H ICFB 20 ICM 20-C ICFS 20 3,0 11,4 25,1 027L3328 ICF Do spawania DIN-EN D ICFS 25 ICFF 25 ICFE 25 ICFB 25 ICM 25-A ICFS 25 5,0 22,8 50,2 027L4038 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20-B66 ICFS 20 1,4 9,6 21,1 027L3374 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20-C ICFS 20 2,5 9,8 21,6 027L3048 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20H ICFB 20 ICM 20-C ICFS 20 3,0 10,3 22,7 027L3329 ICF Do spawania DIN-EN D ICFS 25 ICFF 25 ICFE 25 ICFB 25 ICM 25-A ICFS 25 5,0 23,0 50,6 027L4042 ICF Do spawania DIN-EN D ICFS 25 ICFF 25E ICFE 25 ICFB 25 ICM 25-A ICFS 25 5,0 21,9 48,2 027L4148 *) Stały moduł ICAD oraz cewki nie są dołączone i należy je zamówić oddzielnie. W przypadku stosowania w układach z CO2 o-ringi modułu ICM mogą pęcznieć (powiększać się). Dlatego podczas serwisowania zaleca się założenie nowych o-ringów przed ponownym zamontowaniem modułu roboczego ICM w korpusie zaworu ICF. ICAD oraz cewki nie są dołączone i należy je zamówić oddzielnie. 282 Katalog skrócony

10 01 Zamawianie Zasilanie ciśnieniowe Zastosowanie 12: Zasilanie parownika zaworem sterowanym elektronicznie z modulacją szerokości impulsu Rodzaj ICF Do spawania DIN-EN D ICFS 15*) ICFF 15*) ICFA 20 ICFS 20 0,3 6,2,7 027L4522 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFA 20 ICFS 20 0,3 6,8 15,0 027L3089 Zastosowanie 14: Zasilanie parownika zaworem silnikowym katalogowy Rodzaj ICF Do spawania DIN-EN D ICFS 15* ICFF 15* ICM 20-A ICFS 20 0,6 6,8 15,0 027L4525 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICM 20-A ICFS 20 0,6 7,3 16,1 027L3095 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICM 20-B66 ICFS 20 1,5 7,2 15,8 027L4155 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICM 20-A33 ICFS 20 0,2 6,6 14,5 027L3365 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICM 20-A ICFS 20 0,6 7,3 16,1 027L3097 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICM 20-B ICFS 20 2,1 7,2 15,8 027L3103 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICM 20-C ICFS 20 3,3 7,2 15,8 027L3108 ICF Do spawania DIN-EN D ICFS 25 ICFF 25 ICM 25-A ICFS 25 5,4 15,5 34,1 027L4103 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICM 20-C ICFS 20 3,3 7,3 16,1 027L3109 ICF Do spawania DIN-EN D ICFS 25 ICFF 25 ICM 25-A ICFS 25 5,4 15,4 33,9 027L4107 Odtajanie gorącymi parami Zastosowanie 9: Odtajanie gorącymi parami Rodzaj ICF Do spawania ANSI (B 36.10) A ICFS 20 ICFF 20 ICFE 20 ICFS 20 3,3 7,2 15,8 027L3069 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFS 20 3,3 6,7 14,7 027L3120 ICF Do spawania DIN-EN D ICFS 15*) ICFF 15*) ICFE 20H ICFS 20 4,2 7,2 15,4 027L4521 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFS 20 3,3 7,2 15,8 027L3067 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20H ICFS 20 4,1 8,2 18,0 027L3333 ICF Do spawania DIN-EN D ICFS 25 ICFF 25 ICFE 25 ICFS 25 9,7 15,8 34,8 027L4063 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFS 20 3,3 6,8 15,0 027L3068 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20H ICFS 20 4,1 7,6 16,7 027L3334 ICF Do spawania DIN-EN D ICFS 25 ICFF 25 ICFE 25 ICFS 25 9,7 15,7 34,5 027L4067 ICF Do spawania DIN-EN D ICFS 25 ICFF 25 ICFE 25 ICFS 25 9,7 15,7 34,5 027L4072 elektromagnetyczny kilku parowników Zastosowanie 11: elektromagnetyczny - kilka parowników Rodzaj ICF Do spawania ANSI (B 36.10) A ICFS 20 ICFF 20 ICFE 20 ICFC 20 3,0 6,5 14,3 027L3085 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFC 20 3,0 6,4 14,1 027L3083 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20H ICFC 20 3,7 8,0 17,6 027L3345 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFC 20 3,0 6,5 14,3 027L3084 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20H ICFC 20 3,7 7,4 16,3 027L3346 ICF Do spawania DIN-EN D ICFS 25 ICFF 25 ICFE 25 ICFC 25 9,6 14,9 32,8 027L4094 ICF Do spawania DIN-EN D ICFS 25 ICFF 25 ICFE 25 ICFC 25 9,6,7 30,1 027L4099 Zastosowanie 18: elektromagnetyczny - kilka parowników Rodzaj ICF Do spawania DIN-EN D ICFS 25 ICFF 25 ICFE 25 ICFN 25 9,6 16,6 36,5 027L4164 ICF Do spawania DIN-EN D ICFS 25 ICFF 25 ICFE 25 ICFN 25 9,6 16,6 36,5 027L4165 *) Stały moduł ICAD oraz cewki nie są dołączone i należy je zamówić oddzielnie. W przypadku stosowania w układach z CO2 o-ringi modułu ICM mogą pęcznieć (powiększać się). Dlatego podczas serwisowania zaleca się założenie nowych o-ringów przed ponownym zamontowaniem modułu roboczego ICM w korpusie zaworu ICF. ICAD oraz cewki nie są dołączone i należy je zamówić oddzielnie Katalog skrócony

11 Zamawianie Zasilanie za pomocą zaworu sterowanego elektronicznie Zastosowanie : Zasilanie zaworem sterowanym elektronicznie o modulowanej szerokości impulsu [cale] [mm] M1 M2 M3 M4 M5 M6 [kg] [lb] Rodzaj. ICF Do spawania DIN-EN D ICFS 15*) ICFF 15*) ICFA 20 ICFN 20 0,3 6,2,7 027L4523 Różne Zastosowanie 90: Różne Rodzaj 4 20 Do spawania ANSI (B 36.10) A ICFS 20 ICFF 20E ICFE 20 ICFN 20 3,0 7,2 15,8 027L Do spawania DIN-EN D ICFR 20A ICFF 20 ICFA 20 ICFN 20 0,3 6,4 14,1 027L Do spawania DIN-EN D ICFS 20 ICFF 20 ICFA 20 ICFC 20 0,3 6,8 15,0 027L Do spawania DIN-EN D ICFR 20A ICFF 20 ICFE 20 ICFN 20 2,2 6,4 14,1 027L Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFN 20 3,0 7,2 15,8 027L Do spawania DIN-EN D ICFS 20 ICFW 20-D ICFE 20 ICFS 20 3,5 5,9,0 027L Do spawania DIN-EN D ICFS 20 ICFF 20 ICFB 20 ICFC 20 3,9 5,9,0 027L3141 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFN 20 3,0 6,7 14,7 027L34 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFB 20 3,3 5,9,0 027L3364 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20H ICFN 20 3,7 7,2 15,8 027L Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFA 20 ICFS 20 0,3 9,4 20,7 027L Do spawania DIN-EN D ICFS 20 ICFF 20 ICFA 20 ICFC 20 ICFB 20 ICFS 20 0,3 9,9 21,8 027L Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICM 20-A ICFN 20 0,6 9,7 21,3 027L Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFB 20 ICFR 20-A ICFN 20 2,1 9,7 21,3 027L Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFB 20 ICFR 20A 2,1 9,4 20,7 027L Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICM 20-C ICFS 20 2,5 9,7 21,3 027L Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFS 20 ICFC 20 2,8 9,8 21,6 027L Do spawania DIN-EN D ICFB 20 ICFC 20 ICFE 20 ICFO 20 ICFS 20 ICFB 20 2,9 6,2,6 027L Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20H ICFC 20 ICFB 20 ICFS 20 3,4 9,6 21,1 027L3387 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFA 20 ICFS 20 0,3 9,8 21,6 027L3361 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20A ICFB 20 2,1 9,1 20,0 027L3363 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20H ICFC 20 ICFR 20B ICFW 20D 2,6 12,0 26,4 027L3376 ICF Do spawania DIN-EN D ICFS 20 ICFF 20E ICFE 20H ICFC 20 ICFR 20B ICFW 20D 2,6 11,5 25,3 027L3375 ICF Do spawania DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFB 20 ICFS 20 2,9 9,4 20,7 027L3123 ICF Do spawania DIN-EN D ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFR 25B ICFW 25D 7,3 23,6 51,9 027L4168 ICF Do spawania DIN-EN D ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFS 25 ICFB 25 8,6 22,0 48,4 027L4151 ICF Do spawania DIN-EN D ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFR 25B ICFB 25 7,3 21,7 47,7 027L4143 ICF Do spawania DIN-EN D ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICFR 25B ICFW 25D 7,3 22,7 49,9 027L4160 ICF Do spawania DIN-EN D ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFR 25B ICFW 25D 7,3 21,9 48,2 027L4161 ICF Do spawania DIN-EN D ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICFB 25 ICFS 25 8,6 21,9 48,2 027L4162 ICF Do spawania DIN-EN D ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFR 25A ICFW 25D 5,3 23,6 51,9 027L4157 ICF Do spawania DIN-EN D ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICFR 25B ICFW 25D 7,3 23,6 51,9 027L4166 ICF Do spawania DIN-EN D ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFR 25B ICFW 25D 7,3 21,7 47,7 027L4167 Uwaga! W przypadku zastosowań specjalnych nieujętych przez nasze numery katalogowe ICF należy użyć oprogramowania Coolselector TM 2 ICF lub skontaktować się z lokalnym biurem sprzedaży firmy Danfoss. *) Stały moduł ICAD oraz cewki nie są dołączone i należy je zamówić oddzielnie. W przypadku stosowania w układach z CO2 o-ringi modułu ICM mogą pęcznieć (powiększać się). Dlatego podczas serwisowania zaleca się założenie nowych o-ringów przed ponownym zamontowaniem modułu roboczego ICM w korpusie zaworu ICF. ICAD oraz cewki nie są dołączone i należy je zamówić oddzielnie. 284 Katalog skrócony
