1 TESTER WIELOFUNKCYJNY Detektor Metali i Napięć oraz Tester Gęstości Materiałów Instrukcja obsługi METEK MMD-989 #03260!

2 Wprowadzenie. Prezentujemy Państwu nowoczesny wielofunkcyjny tester Metek MMD złożony z trzech urządzeń w jednej obudowie. Wyposażony jest w wykr\~wacz metali, detektor zmiennych napięć elektrycznych AC oraz miernik gęstości materiałów wraz sygnalizacją optyczną i akustyczną. Znajduje on szereg zastosowań, szczególnie w budownictwie np. : do wyszukiwania instalacji elektrycznych w ścianach żarów no pod napięciem jak i bez napięcia, do wykrywania rur wodociągowych również plastikowych, do określenia miejsca spoin w murze pokrytym tynkiem, do określenia materiału z jakiego jest wykonana ściana wyszukiwania gwoździ, prętów, sęków itp.. Zasilanie: 9V DC (6F22), obudowa ABS Czterostopniowy precyzyjny wyświetlacz LED o niskim poborze mocy dla funkcji pomiaru gęstości materiałów budowlanych Przełącznik trybu pracy (METAL - YOLTAGE) do zmiany trybu pracy urządzenia jako: wykrywacza metali i przewodów lub jako detektora napięć elektrycznych o dużej dokładności. Tester gęstości, wraz z wykrywaczem metali i detektorem napięć, pozwala łatwo rozróżniać ceramikę budowlaną od drewna przedmiotów metalowych, rur wodociągowych, wykrywa obiekty pod napięciem elektrycznym. Przeznaczony do pomiarów bezstykowych i nie ma konieczności używania sond pomiarowych. Rys.1 Budowa i elementy regulacyjne testera METEK MMD-989

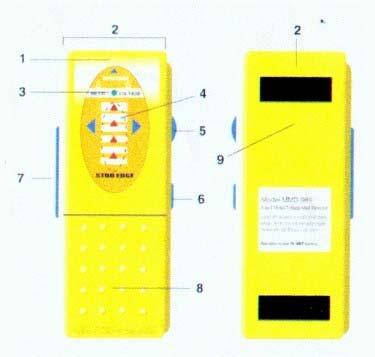

3 Budowa i elementy regulacyjne: 1. Wskaźnik położenia poszukiwanego obiektu. 2. Czujnik wykrywacza metali i napięć. 3. Zielona kontrolka wykrywacza metali i napięć. 4. Czteropunktowy wskaźnik miernika gęstości w kolorze czerwonym. 5. Regulator czułości detektora i wyłącznik pracy ON / OFF 6. Przełącznik wyboru pracy detektora METAL / YOLTAGE 7. Przycisk aktywacji testera jako czujnika gęstości materiałów. 8. Pojemnik na baterie. 9. Czujnik gęstości materiałów. Wykrywacz metali, napięć i gęstości materiałów budowlanych wyposażony w sygnalizator optyczny i akustyczny. Przygotowanie do pracy, podłączenie baterii. Zgodnie z rys. l lekko nacisnąć i odsunąć pokrywę pojemnika na baterie. Podłączyć baterię do zacisków testera MMD 989 zwracając baczną uwagę na biegunowość. Przykłady zastosowań: Rys.2 Przykłady zastosowań testera METEK MMD-989

4 Wyszukiwanie spoin i fug w ścianach murowanych i drewnianych. Wyłącznik pracy ustawić w pozycji OFF. Przystawić tester w pozycji pionowej do ściany. Nacisnąć i trzymać przycisk "7" po lewej stronie obudowy do momentu przeprowadzenia kalibracji (zerowania) i określenia gęstości odniesienia dla badanej ściany. Nastąpi krótki sygnał dźwiękowy i chwilowe mrugnięcie "górnej" czerwonej diody LED (rys.2). Nie poruszać testerem do momentu, kiedy górna dioda LED i sygnał akustyczny się nie wyłącz Nieustannie trzymając przycisk 7 możemy zacząć wykonać następujące pomiary: 1. Dla wyszukiwania pionowych desek, belek, listew, spoin, fug itp. tester MMD 989 należy przesuwać na jednym poziomie wzdłuż powierzchni ściany. W chwili zbliżenia się do fugi czy spoiny pojawi się sygnał akustyczny a "górna" dioda LED w kolorze czerwonym zacznie pulsować. Jeżeli przy dalszym przesuwaniu testera sygnalizacja nie ustaje oznacza to, iż poruszamy się ciągle wzdłuż pionowej fugi (rys. 3). Zaznaczając na ścianie punkt początkowy i końcowy, pomiędzy którymi sygnalizacja była aktywna, określamy położenie i rozmiary fugi. 2. Dla wyszukania i określenia poziomych spoin w ścianach tester w pozycji poziomej należy przystawić do ściany i przesuwać płynnie w kierunku pionowym (rys. 4). W chwili zbliżenia się fugi czy spoiny pojawi się sygnał akustyczny, a "górna" dioda LED w kolorze czerwonym zacznie pulsować. Jeżeli przy dalszym przesuwaniu testera sygnalizacja nie ustaje oznacza to, iż porusza się ciągle po fudze. Zaznaczając na ścianie punkt początkowy i końcowy, pomiędzy którymi sygnalizacja była aktywna, określamy położenie i rozmiary fugi lub spoiny. Uwagi: Dla materiałów o dużej gęstości tj. beton, podczas procedur}'' kalibracji zapala się pierwsza (górna dioda LED w kolorze czerwonym i świeci światłem ciągłym. Jeżeli kalibrację rozpoczniemy umieszczając tester bezpośrednio nad fugą to wykrycie innych fug będzie trudne. Dobór nowej częstotliwości kalibracji testera i zmiana jego położenia może spowodować niedokładności odczytu. Tester może być stosowany również dla ścianek gipsowych, natomiast nie może być stosowany g. powierzchnia ścian jest pokryta metaliczną farbą lub folią. Dla pomiarów ram okiennych bądź futryn wskazania mogą się podwajać. W drewnianych drzwiach mogą występować sęki. Jeżeli kalibracja przeprowadzono nad sękiem to testowanie nie wykaże miejsc, w których one występują. Należy przeprowadzić jeszcze raz kalibrację nad drewnem jednorodnym a następnie przystąpić do wyszukiwania sęków. Należy się upewnić czy dla wykrywania spoin i listew przełącznik z prawej strony testera jest w pozycji OFF. Można sprawdzić czy tester prawidłowo reaguje na zbliżenie do śrubki, klucza lub gwoździa. Jeżeli ściana jest bardzo zwarta lub gruba, pierwsza dioda LED testera może nie pulsować. W tym momencie rolę informacji o aktualnych wskazaniach przejmuje druga dioda LED.

5 Wykrywacz metali. Ustawić przełącznik rodzaju pracy METAL/VOLTAGE znajdujący się po prawej stronie obudowy w pozycję METAL (rys.5). Upewnić się czy w pobliżu testera nie znajdują się przedmioty metalowe i przez obrócenie przełącznika regulacji czułości 5 włączamy urządzenie. Krótki sygnał dźwiękowy i mrugnięcie zielonej diody LED świadczy, iż przyrząd został przełączony w tryb pracy wyszukiwania metali lub napięć (rys. 6). Ustawiamy regulator czułości do chwili gdy usłyszymy ciągły sygnał dźwiękowy i stałe świecenie zielonej kontrolki testera. Lekko cofnąć regulator i pozostawić w pozycji gdy tylko wystąpi brak sygnału optycznego i dźwiękowego. Tak ustawiony tester jest gotowy do pracy z maksymalną czułością. Trzymając przyrząd w pozycji poziomej zbliżamy jego krawędzią czołową np. do ściany. Jeżeli zostanie wykryty metalowy obiekt pojawi się najpierw pulsujący a następnie ciągły sygnał dźwiękowy i optyczny. Dla precyzyjnego określenia położenia wykrytego obiektu należy zmniejszyć czułość testera przez obrót regulatorem w kierunku pozycji OFF. Wykrywacz napięć elektrycznych. Ustawić przełącznik rodzaju pracy METAL/VOLTAGE w pozycję VOLTAGE. Sprawdzić czy wokół nie ma źródeł napięć elektrycznych, włączyć zasilanie testera regulatorem czułości i ustawić maksymalną czułość jak w poprzednim przypadku. Trzymając przyrząd w pozycji poziomej zbliżamy do badanego przedmiotu czy powierzchni. Jeżeli w strefie badania pojawi się źródło napięcia elektrycznego tester uruchomi pulsujący sygnał akustyczny i optyczny. W momencie bezpośredniej bliskości testera ze źródłem napięcia np. instalacji elektrycznej w ścianie pod napięciem zasilania ~220V pulsujący sygnał akustyczny i optyczny zamieni się w ciągły. Dla precyzyjnego określenia położenia np. przewodu pod napięciem, należy zmniejszyć czułość testera MMD 989 obracając regulatorem czułości w kierunku pozycji OFF i powtórzyć pomiar. Uwagi: Zdarza się, iż w ścianach występuje metalizowana folia izolacyjna lub pokrycia blaszane przeciwpożarowe, co ogranicza wykonanie prawidłowego pomiaru. Dotykając wolną ręką do tej ściany możemy zlikwidować ten efekt. Pocieranie lub stukanie testerem o ścianę może spowodować powstanie ładunków elektrostatycznych i spowodować błędny odczyt. W przypadku, gdy mierzone obiekty są pod bardzo niskim napięciem elektrycznym i nie zostanie przekroczony próg czułości detektora lub, gdy izolacja na przewodach instalacji jest uszkodzona, wskazania testera będą błędne. Zawsze przed dotknięciem przewodów elektrycznych bezwzględnie się upewnić o braku napięć elektrycznych pomimo wskazań testera Nigdy nie ryzykuj. Jeżeli masz wątpliwości zawsze kontaktuj się z kwalifikowanym elektrykiem. Uwagi końcowe: Interpretacja wyników pomiaru jest wieloznaczna gdy: instalacje w ścianie np. rur wodociągowych i spoiny zbiegają się w tym samym miejscu (rys.7) jeżeli przewody elektryczne prowadzone są np. w spoinach pomiędzy cegłami (rys. 8) wyczerpana jest bateria i nie zapewnia właściwego zasilania testera Uwaga: Producent zastrzega sobie prawo do zmian technologicznych w procesie produkcji wyrobu. Atel Electronics Opole, listopad 2002
