1 Area-Wide Management of a Significant Wind Generation as a Way to Ensure a Safe Grid Operation Authors Michał Bajor Robert Jankowski Grzegorz Widelski Keywords wind generation, optimization Abstract The paper presents a new approach to the problem of optimizing wind generation distribution in cases of overloads in the grid caused by high level of wind generation. The approach is based on a modified and enhanced version of a genetic algorithm presented at the previous Aktualne Problemy w Elektroenergetyce (APE) [Present-Day Problems of Power Engineering] conference in The idea of coherent a grid nodes is introduced in order to optimize generation levels for groups of wind farms instead of individual wind farms, enabling grid operators to distribute power reduction among wind farms in a more equal manner, which can result in enabling larger wind generation penetration in grid with low transmission capacities. The test results as well as results obtained using the algorithm for a real-life, large-scale case are also presented. DOI: /issn Introduction Interest in investment in the wind energy sector in Poland has grown considerably in recent years, resulting in the current development state of this branch of power generation a very large number of wind farm projects contracted and with interconnection terms and conditions issued or agreements concluded. At the end of January 2013 wind farms with total installed capacity of about 2,300 MW were connected to the Polish Power System (KSE) [1]. The total rated power of farms granted the terms and conditions for their interconnection with the grid, however, has been growing in recent years at an extremely high rate, from ca. 4,000 MW at the beginning of 2008 to over 12,000 MW at the end of 2009, currently amounting to over 20,000 MW. The power generation development is significantly hindered by the relatively weak growth of the power grid in the northern part of Poland, where, owing to the most favourable weather (the best wind) conditions, most of the proposed wind farms will be located. In view of the current transmission grid development stage, the biggest issue is the export of the excess power generated in northern Poland. It should also be noted that in this area the 110 kv distribution grid operates in parallel to the transmission grid, which results partly from the poor development of the transmission grid and necessitates a large number of 110 kv line connections between transmission substations. Since the permissible continuous current-carrying capacities of a significant number of distribution lines are low, the danger of overloading these lines is one of the major constraints to the development of wind energy generation, since a large part of the planned farms will be connected to the 110 kv grid. The dates of completion of major projects, both in the transmission and distribution grids, scheduled in individual operators grid development plans, are in most cases later than the dates of power generation start at the wind farms (according to the investors plans and interconnection agreements). Interconnecting wind farms with sizeable outputs without prior completion of the most significant grid projects may result in problems regarding safe operation of the grid (mainly related to line overloads). 2. Description of the method The natural variability of wind farms outputs, and the large scale of their presence in modern power systems, in many cases combined with locations of their interconnections with the grid that are non-optimal from the point of view of system operation, make wind generation one of the key aspects that determine both the grid s development plans and its current management. A common practice of many operators is to reduce the permissible wind generation output to a level which is safe in situations where the wind farms larger output might otherwise threaten the system operation s safety. This raises the issue of defining safe wind generation output, and determining it in such a way as to ensure the maximum possible use of the available wind generation capacity (i.e. the minimum of necessary reductions) while eliminating the risk of overloading. 17

2 Fig. 1. Example of a pair of nodes with a high (above) and low (below) correlation degree At the previous APE 11 conference the authors presented an innovative application of the genetic algorithm to optimize output power reduction distribution among individual wind farms, when their output has to be limited [2]. The proposed approach ensured the minimum aggregate reduction of wind farms output by optimizing the individual farm outputs. This algorithm has a drawback, however, which is important from the point of view of wind farm operators the optimization may result in uneven reduction in the outputs of farms close to each other, which may be perceived as unfair treatment of individual entities. The new task is therefore to develop a method for a more uniform, yet still effective (i.e. minimizing the limitations), reduction of wind farm outputs in overload emergencies, i.e. such a modification of the algorithm presented in [2], which will allow obtaining more fair from the point of view of wind farm operators results. More uniform reduction of wind farm outputs in overload emergencies can be achieved by optimizing the outputs of wind farm groups instead of individual farms. The concept of such an approach was presented by the authors at the CIGRE session in 2012 [3]. Farms are grouped based on their impact on loadings of grid elements. A single group includes farms with a similar impact. The algorithm s first, deterministic and a priori executed step is to identify groups of substations (grid nodes) coherent in terms of the impact of the farms connected to it on loadings of grid elements. To determine this impact, sensitivity factors of individual elements (lines, transformers) to changes in power input to the grid nodes are used. On the basis of a set of the sensitivity factors determined for all nodes, grid elements, and grid operating conditions, correlation indices are calculated for each pair of nodes. On the basis of a matrix of the correlation indices calculated for all pairs of nodes, groups of coherent nodes, and finally groups of wind farms connected to these nodes are identified. A more detailed description of the algorithm to create coherent groups of nodes is presented in [4]. Fig. 1 illustrates the concept of power grid nodes coherence in terms of the impact of the power input connected to them on loadings. The graphs show differences between the respective sensitivity factors for two pairs of nodes; for a pair of well correlated nodes almost all differences are zero, in contrast to a pair of nodes with a low degree of correlation. Further analyses are subject to the assumption that all wind farms in the same group are assigned the same (expressed as a fraction of the rated power) output power reduction rate. For this purpose an implementation of a genetic algorithm is used, which aims to maximize the aggregate wind generation output (and thus minimize reductions) while ensuring the grid s safe operation (eliminating overloads), like in [2]. Such an approach to wind farm output reduction in the event of a threat to the grid operation safety is more equitable from the farm operators point of view. A general workflow of the new algorithm is shown schematically in Fig. 2. The presented algorithm concept has been implemented on a Java programming platform as a modified and extended version of the programme presented in [2]. In the new implementation, a single specimen represents a distribution of the wind farm groups output levels, not, as previously, output levels of individual farms. The developed software uses an external load flow calculation engine. The inputs are: a file in standard PTI format which contains a model of the power system, a list of the analysed system states (outages), and a list of the groups of wind farms obtained from the previous, deterministic steps of the process, which have also been implemented in the form 18

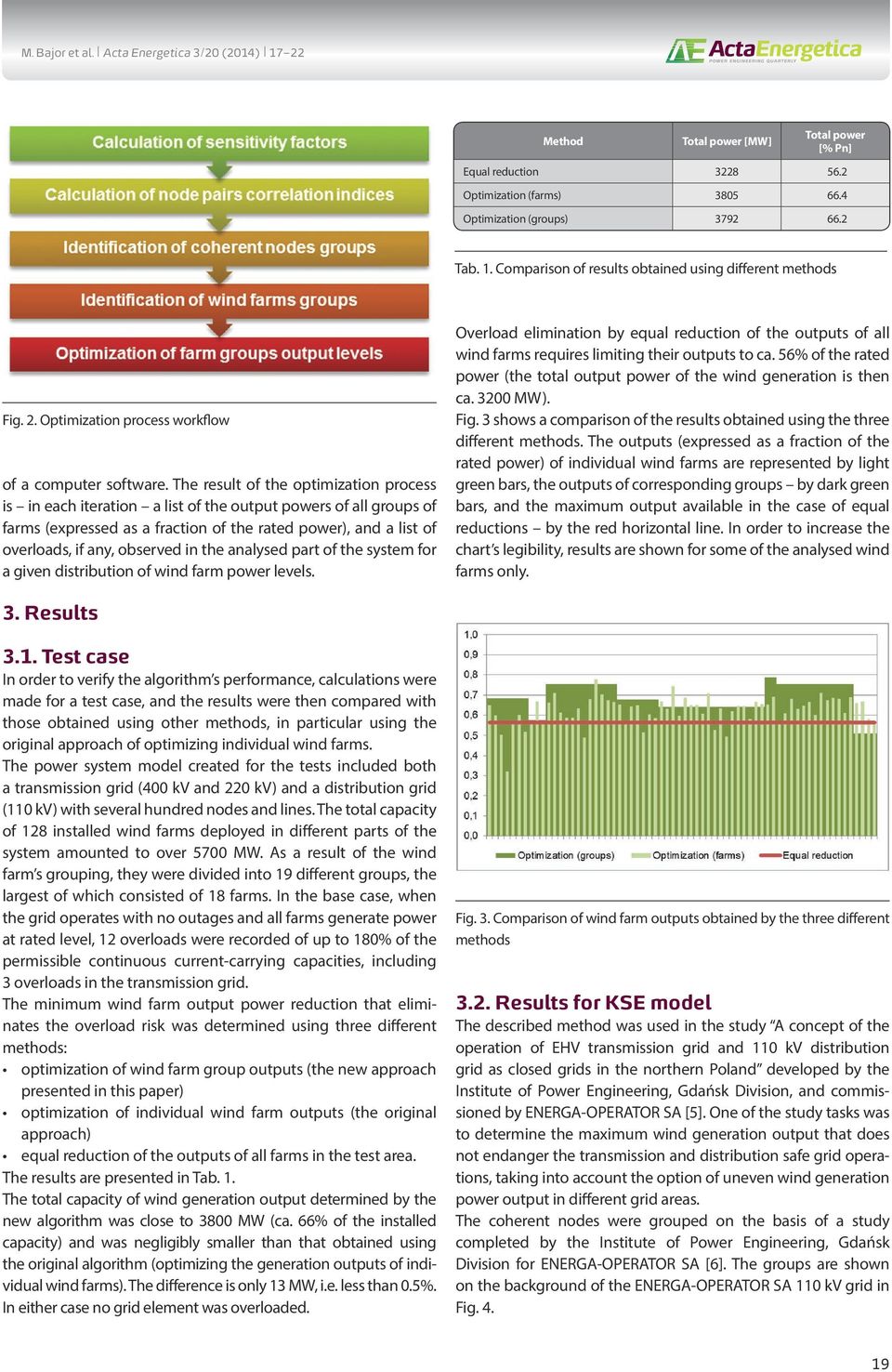

3 Method Total power [MW] Total power [% Pn] Equal reduction Optimization (farms) Optimization (groups) Tab. 1. Comparison of results obtained using different methods Fig. 2. Optimization process workflow of a computer software. The result of the optimization process is in each iteration a list of the output powers of all groups of farms (expressed as a fraction of the rated power), and a list of overloads, if any, observed in the analysed part of the system for a given distribution of wind farm power levels. Overload elimination by equal reduction of the outputs of all wind farms requires limiting their outputs to ca. 56% of the rated power (the total output power of the wind generation is then ca MW). Fig. 3 shows a comparison of the results obtained using the three different methods. The outputs (expressed as a fraction of the rated power) of individual wind farms are represented by light green bars, the outputs of corresponding groups by dark green bars, and the maximum output available in the case of equal reductions by the red horizontal line. In order to increase the chart s legibility, results are shown for some of the analysed wind farms only. 3. Results 3.1. Test case In order to verify the algorithm s performance, calculations were made for a test case, and the results were then compared with those obtained using other methods, in particular using the original approach of optimizing individual wind farms. The power system model created for the tests included both a transmission grid (400 kv and 220 kv) and a distribution grid (110 kv) with several hundred nodes and lines. The total capacity of 128 installed wind farms deployed in different parts of the system amounted to over 5700 MW. As a result of the wind farm s grouping, they were divided into 19 different groups, the largest of which consisted of 18 farms. In the base case, when the grid operates with no outages and all farms generate power at rated level, 12 overloads were recorded of up to 180% of the permissible continuous current-carrying capacities, including 3 overloads in the transmission grid. The minimum wind farm output power reduction that eliminates the overload risk was determined using three different methods: optimization of wind farm group outputs (the new approach presented in this paper) optimization of individual wind farm outputs (the original approach) equal reduction of the outputs of all farms in the test area. The results are presented in Tab. 1. The total capacity of wind generation output determined by the new algorithm was close to 3800 MW (ca. 66% of the installed capacity) and was negligibly smaller than that obtained using the original algorithm (optimizing the generation outputs of individual wind farms). The difference is only 13 MW, i.e. less than 0.5%. In either case no grid element was overloaded. Fig. 3. Comparison of wind farm outputs obtained by the three different methods 3.2. Results for KSE model The described method was used in the study A concept of the operation of EHV transmission grid and 110 kv distribution grid as closed grids in the northern Poland developed by the Institute of Power Engineering, Gdańsk Division, and commissioned by ENERGA-OPERATOR SA [5]. One of the study tasks was to determine the maximum wind generation output that does not endanger the transmission and distribution safe grid operations, taking into account the option of uneven wind generation power output in different grid areas. The coherent nodes were grouped on the basis of a study completed by the Institute of Power Engineering, Gdańsk Division for ENERGA-OPERATOR SA [6]. The groups are shown on the background of the ENERGA-OPERATOR SA 110 kv grid in Fig

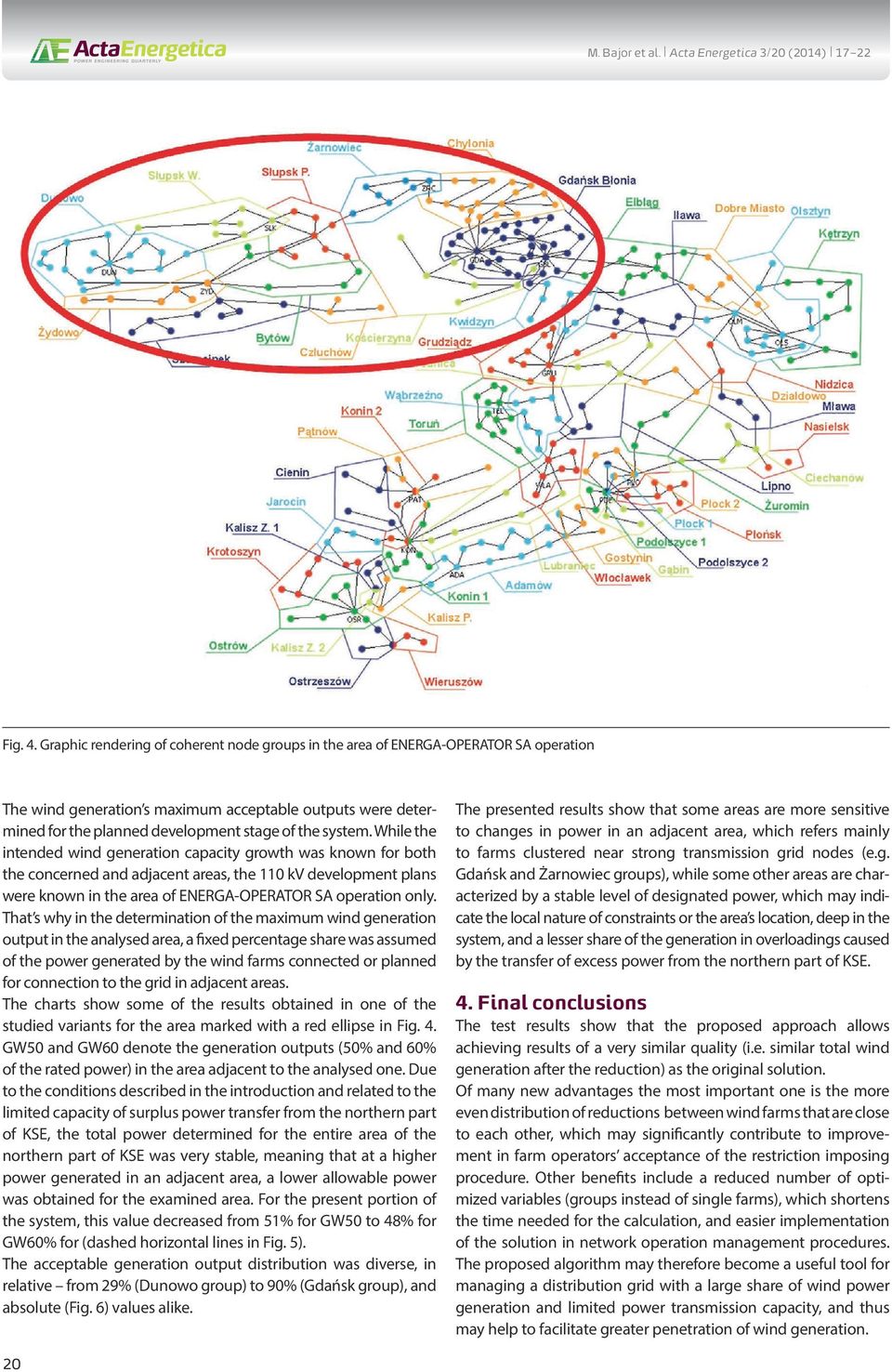

4 Fig. 4. Graphic rendering of coherent node groups in the area of ENERGA-OPERATOR SA operation The wind generation s maximum acceptable outputs were determined for the planned development stage of the system. While the intended wind generation capacity growth was known for both the concerned and adjacent areas, the 110 kv development plans were known in the area of ENERGA-OPERATOR SA operation only. That s why in the determination of the maximum wind generation output in the analysed area, a fixed percentage share was assumed of the power generated by the wind farms connected or planned for connection to the grid in adjacent areas. The charts show some of the results obtained in one of the studied variants for the area marked with a red ellipse in Fig. 4. GW50 and GW60 denote the generation outputs (50% and 60% of the rated power) in the area adjacent to the analysed one. Due to the conditions described in the introduction and related to the limited capacity of surplus power transfer from the northern part of KSE, the total power determined for the entire area of the northern part of KSE was very stable, meaning that at a higher power generated in an adjacent area, a lower allowable power was obtained for the examined area. For the present portion of the system, this value decreased from 51% for GW50 to 48% for GW60% for (dashed horizontal lines in Fig. 5). The acceptable generation output distribution was diverse, in relative from 29% (Dunowo group) to 90% (Gdańsk group), and absolute (Fig. 6) values alike. The presented results show that some areas are more sensitive to changes in power in an adjacent area, which refers mainly to farms clustered near strong transmission grid nodes (e.g. Gdańsk and Żarnowiec groups), while some other areas are characterized by a stable level of designated power, which may indicate the local nature of constraints or the area s location, deep in the system, and a lesser share of the generation in overloadings caused by the transfer of excess power from the northern part of KSE. 4. Final conclusions The test results show that the proposed approach allows achieving results of a very similar quality (i.e. similar total wind generation after the reduction) as the original solution. Of many new advantages the most important one is the more even distribution of reductions between wind farms that are close to each other, which may significantly contribute to improvement in farm operators acceptance of the restriction imposing procedure. Other benefits include a reduced number of optimized variables (groups instead of single farms), which shortens the time needed for the calculation, and easier implementation of the solution in network operation management procedures. The proposed algorithm may therefore become a useful tool for managing a distribution grid with a large share of wind power generation and limited power transmission capacity, and thus may help to facilitate greater penetration of wind generation. 20

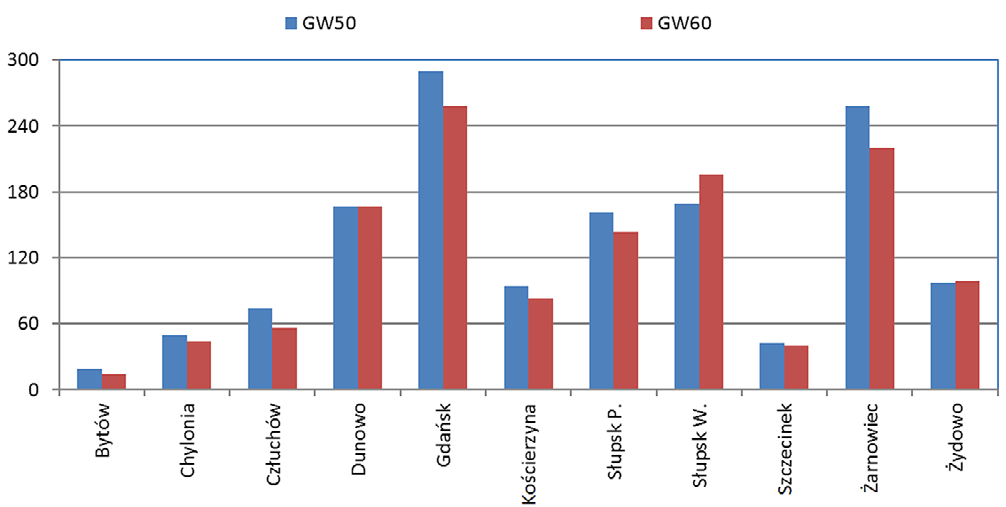

5 Fig. 5. Comparison of wind generation output levels [%] determined for groups at different wind generation output levels in adjacent area Fig. 6. Comparison of wind generation output levels [MW] determined for groups at different wind generation output levels in adjacent area The presented method was validated during simulations for the purpose of grid development planning in the northern part of Poland. Tests performed on a complex, large-scale real-life problem provided valuable information on the method s performance, reliability, fault tolerance, and quality of solutions that will be used for its further development. REFERENCES 1. URE Energy Regulatory Office website [online], ww.ure.gov.pl. 2. Bajor M., Bezpieczna praca systemu o ograniczonych zdolnościach przesyłowych w sytuacji wysokiej generacji wiatrowej [Safe operation of a system with limited transmission capacity under the condition of large wind generation output], The Jubilee XV. International Scientific Conference Current Problems in Power Engineering, Jurata, 8 10 June Bajor M., Jankowski R., Madajewski K., Wind generation management in the distribution network, 44th CIGRE Session, Paris, August Bajor M., Ziołkowski P., Widelski G., Wyznaczanie dostępnych mocy przyłączeniowych [Determination of available connection powers], Energia Elektryczna 2012, issue 3, pp Institute of Power Engineering, Gdańsk Division, Koncepcja pracy sieci przesyłowej NN i dystrybucyjnej 110 kv jako sieci zamkniętej dla Polski Północnej [A concept of the operation of LV transmission grid and 110 kv distribution grid as closed grids in the northern Poland], Gdańsk, Institute of Power Engineering, Gdańsk Division, Wyznaczanie grup węzłów koherentnych ze względu na wpływ przyłączanej generacji na obciążenia w sieci 110 kv ENERGA-OPERATOR SA [Identification of groups of grid nodes coherent in terms of the impact of the farms connected to it on loads in the ENERGA-OPERATOR SA 110 kv grid], Gdańsk,

6 Michał Bajor Institute of Power Engineering Gdańsk Division Graduated from the Gdańsk University of Technology, Department of Computer Architecture, specializing in distributed computing. Currently working as an Assistant Researcher in the Institute of Power Engineering in Gdańsk, Poland. Participated in numerous wind farm grid connection studies, as well as in other studies concerning the impact of wind farms on the electrical system and other types of grid studies. The main areas of his interest include probabilistic aspects of wind generation impact on the power system and non-deterministic computational methods of optimization of various aspects of grid operation. Robert Jankowski Institute of Power Engineering Gdańsk Division Graduated in power engineering from the Faculty of Electrical Engineering of Gdańsk University of Technology. Now a researcher in the Automatics and Systemic Analyses Department at the Institute of Power Engineering Gdańsk Division. The area of his interest includes issues related to power system development planning and operations management in the presence of wind generation. Grzegorz Widelski ENERGA-OPERATOR SA Grzegorz.Widelski@energa.pl Director of Assets Development Department in ENERGA-OPERATOR SA. Has been employed in an energy company since Graduated from Gdańsk University of Technology, Faculty of Electrical Engineering and Automation. He completed postgraduate studies in power distribution system management at his alma mater, and MBA studies at Gdańsk Foundation for Managers Development. 22
