1 OPRAWY ARCHITEKTONICZNE LED Headquarter ARCHITECTURAL LED FIXTURES USA Department

2 ) TEKNIK, LOKOM TEKNIK / TEKUS profil do budowy precyzyjnych gniazd (wpustów), dostosowany do montażu razem z konstrukcjami stropów i ścian kartonowo-gipsowych. TEKNIK REF. B5555 TEKNIK / TEKUS profile for the construction of precise grooves (slots), designed for mounting together with the constructions of ceilings and drywall. click LOKOM REF. B5553 TEKNIK REF. B5555 akcesoria podstawowe / basic accessories 66 mm (2.6 ) 30 mm (1.18 ) zaślepka / end cap TEKNIK REF ,5 mm (0.49 ) 28 mm (1.1 ) 24 mm (0.94 ) 13 mm (0.51 ) 28,5 mm (1.12 ) *TEKUS REF. B6638 akcesoria podstawowe / basic accessories 66 mm (2.6 ) 30 mm (1.18 ) zaślepka / end cap TEKNIK REF ,9 mm (0.62 ) 28 mm (1.1 ) 24 mm (0.94 ) 17,5 mm (0.69 ) 28,5 mm (1.12 ) LOKOM akcesoria podstawowe / basic accessories akcesoria opcjonalne / optional accessories 26 mm (1.02 ) zaślepka / end cap LOKOM REF HS22 mleczna / frosted REF HS22 przezr. / transparent REF kompensa L REF G-L mleczna / frosted REF G-L transparentna / transparent REF mm (0.94 ) 19 mm ( mm (0.94 ) 25 mm (0.98 ) zatrzask / clip TEKNIK REF kompensa K REF G-K mleczna / frosted REF G-K transparentna mat / transparent matt. REF mm (1.18 ) zobacz stronę 11 / see page 11 2

3 1. montaż profilu jednocześnie z konstrukcją nośną sufitu mounting the profile with the support structure of the ceiling 2. karton gips drywall 3. 12VDC / 24VDC zatrzask TEKNIK TEKNIK clip 4. 3

4 LARKO PROFIL DO WPUSTÓW Profil do sufitów i ścian kartonowo-gipsowych zlicowany z ich powierzchnią, dający linię światła przy zastosowaniu dwóch pasków LED o rozstawie diod co 15 mm. PROFILE FOR GROOVES Profile for ceilings and drywall faced with their surface, producing a line of light with two LED strips with the diodes spaced 15mm apart. REF. B5552 akcesoria podstawowe / basic accessories akcesoria opcjonalne / optional accessories zaślepka / end cap LARKO REF HS22 mleczna / frosted REF HS22 transparent REF kompensa L REF G-L mleczna / frosted REF G-L transparentna / transparent REF KMA REF kompensa K REF G-K mleczna / frosted REF G-K transparentna mat / transparent matt. REF zobacz stronę 11 / see page mm (1.02 ) 25 mm (0.98 ) 24 mm (0.94 ) 19 mm (0.75 ) 24 mm (0.94 ) 46 mm (1.81 ) 4

5 1. sprężyna KMA KMA spring 2. konstrukcja nośna sufitu support structure of the ceiling 3. karton gips dodatkowa płyta dystansująca drywall additional spacer bars karton gips drywall 5

6 LESTO PROFIL DO WPUSTÓW Profil do sufitów i ścian kartonowo-gipsowych nie kolidujący z ich konstrukcją, dający linię światła przy zastosowaniu dwóch pasków LED o rozstawie diod co 15 mm. PROFILE FOR GROOVES Profile for ceilings and drywall that does not interfere with their construction, producing a line of light with two LED strips with the diodes spaced 15mm apart. REF. B5551 akcesoria podstawowe / basic accessories akcesoria opcjonalne / optional accessories zaślepka / end cap LESTO REF HS22 mleczna / frosted REF HS22 transparent REF kompensa L REF G-L mleczna / frosted REF G-L transparentna / transparent REF KMA REF kompensa K REF G-K mleczna / frosted REF G-K transparentna mat / transparent matt. REF zobacz stronę 11 / see page mm (1.02 ) 25 mm (0.98 ) 24 mm (0.94 ) 19 mm (0.75 ) 12 mm (0.47 ) 51 mm (2.01 ) 6

7 1. sprężyna KMA KMA spring konstrukcja nośna sufitu support structure of the ceiling karton gips drywall 7

8 LIPOD PROFILE MONTOWANE NA POWIERZCHNI Profil podstawowy do budowy opraw dających linię światła przy zastosowaniu dwóch pasków LED o rozstawie diod co 15 mm. SURFACE MOUNTED PROFILES Basic profile for fixtures producing a line of light with two LED strips with the diodes spaced 15mm apart. REF. B5554 A. karton gips / drywall B. karton gips / drywall C. podwieszany sufit Armstronga / Armstrong drop ceiling sprężyna GP GP spring podkładki plastic bases REF ,5 mm (0.49 ) 12,5 mm (0.49 ) akcesoria podstawowe / basic accessories akcesoria opcjonalne / optional accessories 26 mm (1.02 ) zaślepka / end cap LIPOD REF HS22 mleczna / frosted REF HS22 transparent REF kompensa L REF G-L mleczna / frosted REF G-L transparentna / transparent REF ,5 mm (0.96 ) 24 mm (0.94 ) 19 mm (0.75 ) GP REF zatrzask / clip TEKNIK REF podkładki / plastic bases REF kompensa K REF G-K mleczna / frosted REF G-K transparentna mat / transparent matt. REF zobacz stronę 11 / see page 11

9 GIZA PROFILE MONTOWANE NA POWIERZCHNI Profil do budowy opraw z płaską osłonką z możliwością stosowania dwóch pasków LED. SURFACE MOUNTED PROFILES Profile for the construction of fixtures with a flat cover; two LED strips can be applied. REF. B5556 A. karton gips / drywall B. karton gips / drywall C. podwieszany sufit Armstronga / Armstrong drop ceiling sprężyna GP GP spring podkładki plastic bases REF mm (0.16 ) 12,5 mm (0.49 ) 12,5 mm (0.49 ) akcesoria podstawowe / basic accessories 26 mm (1.02 ) zaślepka / end cap GIZA REF HS22 mleczna / frosted REF HS22 transparent REF mm (0.94 ) GP REF zatrzask / clip TEKNIK REF podkładki / plastic bases REF

10 GIP PROFILE MONTOWANE NA POWIERZCHNI Profil podstawowy do budowy opraw dających linię światła przy zastosowaniu dwóch pasków LED o rozstawie diod co 15 mm. SURFACE MOUNTED PROFILES Basic profile for fixtures producing a line of light with two LED strips with the diodes spaced 15mm apart. REF. B4574 REF. B4574 A. B. C. karton gips / drywall karton gips / drywall podwieszany sufit Armstronga / Armstrong drop ceiling sprężyna GP GP spring podkładki plastic bases REF ,5 mm (0.49 ) 12,5 mm (0.49 ) akcesoria podstawowe / basic accessories 26 mm (1.02 ) GIP-L REF G-L mleczna / frosted REF G-L przezr. / transparent REF GIP-K REF G-K mleczna / frosted REF G-K przezr. matowa / transparent matt. REF ,5 mm (0.3 ) 24 mm (0.94 ) GP REF zatrzask / clip TEKNIK REF podkładki / plastic bases REF

11 zaślepka GIZA GIZA end cap zaślepka GIP-K GIP-K end cap osłonka HS22 (mleczna) HS22 cover (frosted) osłonka G-K (mleczna) G-K cover (frosted) Profile / Profiles: TEKNIK, GIZA Profile / Profiles: TEKNIK, GIP zaślepka LIPOD LIPOD end cap zaślepka LIPOD LIPOD end cap zaślepka kompensa - L kompensa - L end cap zaślepka kompensa - K kompensa - K end cap osłonka G-L (mleczna) G-L cover (frosted) osłonka G-K (mleczna) G-K cover (frosted) Profile / Profiles: TEKNIK, LIPOD Profile / Profiles: TEKNIK, LIPOD 11

12 PROFILE ARCHITEKTONICZNE Profile architektoniczne dla LED przeznaczone są do montażu w sufitach i ścianach z płyt kartonowo-gipsowych. Ich wysokość została tak zaprojektowana aby przy dwóch paskach LED i diodach o rozstawie 15 mm oraz mlecznej osłonce HS 22 świeciły jednolitą linią światła. ARCHITECTURAL PROFILES Architectural profiles for LED dedicated to mounting in ceilings and drywall. Their height was designed so they can produce a single line of light with LEDs that have diodes spaced 15 mm apart and a frosted cover HS 22. Profile architektoniczne Długość: 2m (standard), 3m*, 3-6m (na specjalne zamówienie) Wykończenie powierzchni: anodowany Architectural profiles Length: 2m (standard), 3m*, 3-6m (special order) Surface finish: anodized Osłonka Długość: 2m (standard), 3m* Wykończenie powierzchni: mleczna / przezroczysta Cover Length: 2m (standard), 3m* Surface finish: frosted / transparent Zaślepka Materiał: tworzywo Kolor: jasny szary End cap Material: plastic Color: light gray * Dostępne po uzgodnieniu z działem handlowym firmy KLUŚ / available by arrangement with the sales department of KLUŚ Piaseczno - Kamionka ul. Świerkowa 6 NIP: PL POLAND Sales Manager: adam@klus.com.pl Customer Service: marek@klus.com.pl Place an Order: zamowienia@klus.com.pl (tel./fax.) (tel./fax.) USA I Department KLUS, LLC th Ave, Suite F-10 Vero Beach, FL USA Sales Department: (Tel.) (Tel.) sophia@klusdesign.com Firma KLUŚ jest właścicielem patentów swoich rozwiązań na terenie Europy oraz Stanów Zjednoczonych. KLUS products are proprietary and protected under U.S. and foreign patent laws. Uprzejmie informujemy o zastrzeżeniu sobie prawa do zmian asortymentowych i modyfikacji produktów. We reserve the right to change and modify our products.

13 Basic fixture components GIP Extrusion GIP End Cap GIP End Cap LED strip Cover Wiring diagram LED fixture 120 AC 12V or 24V Made in USA We reserve the right to change and modify our products th Ave, Suite F-10, Vero Beach, FL / United States / Customer Service: sophia@klusdesign.com / (Ph.) ,

14 Mounting Instruction Mounting of the GIP extrusion to a surface (drywall, wood etc) with the use of GP surface mounting springs V or 24V 120 AC GP surface spring ø 0.39 (ø ) 3. a. 12,5 mm (0.49 ) *fixture cable options b th Ave, Suite F-10, Vero Beach, FL / United States / Customer Service: sophia@klusdesign.com / (Ph.) , We reserve the right to change and modify our products.

15 Mounting Instruction Mounting the GIP extrusion to a drop ceiling with the use of GP mounting springs V or 24V 120 AC ø 0.39 (ø ) plastic base GP surface spring 3. *fixture cable options a. plastic base b th Ave, Suite F-10, Vero Beach, FL / United States / Customer Service: sophia@klusdesign.com / (Ph.) , We reserve the right to change and modify our products.

16 Mounting Instruction Mounting the GIP extrusion to drywall with the use of the TEKNIK mounting extrusion. 1. mounting the profile TEKNIK with the support structure of the ceiling to power supply 2. TEKNIK clip 3 pairs of TEKNIK clips per 1 meter 3. a. *fixture cable options b th Ave, Suite F-10, Vero Beach, FL / United States / Customer Service: sophia@klusdesign.com / (Ph.) , We reserve the right to change and modify our products.

17 Fixture cable options 36 36F Female end 72F Male end 36F 72F Wire end *Examples of attaching a KLUS fixture to the power supply to power supply to power A B supply C to power supply female end male end custom connection male end female end th Ave, Suite F-10, Vero Beach, FL / United States / Customer Service: sophia@klusdesign.com / (Ph.) , We reserve the right to change and modify our products.

18 GIP Prosty system oświetlenia dla stropów modułowych armstronga Twórz własne kompozycje oświetlenia Simple lighting system dedicated for drop ceilings Create your own lighting configuration

19 GIP MONTAŻ OPRAW DO STROPU ARMSTRONGA PRZY POMOCY SPRĘŻYNEK SYSTEM GIP FIXTURES MOUNTED TO DROP CEILING WITH THE USE OF MOUNTING SPRINGS GP sprężyna mocująca / mounting spring REF podkładki / plastic bases REF OPRAWA GIP Z OSŁONĄ G-L GIP EXTRUSION WITH THE G-L COVER 24 mm (0.94 ) 24 mm (0.94 ) 7,5 mm (0.3 ) 26 mm (1.02 ) OPRAWA GIP Z OSŁONĄ G-K GIP EXTRUSION WITH THE G-K COVER 25 mm (0.98 ) 24 mm (0.94 ) 7,5 mm (0.3 ) 26 mm (1.02 ) OPRAWA GIZA Z OSŁONĄ HS22 GIZA EXTRUSION WITH THE HS 22 COVER 24 mm (0.94 ) 4 mm (0.16 ) 2 26 mm (1.02 )

20 3

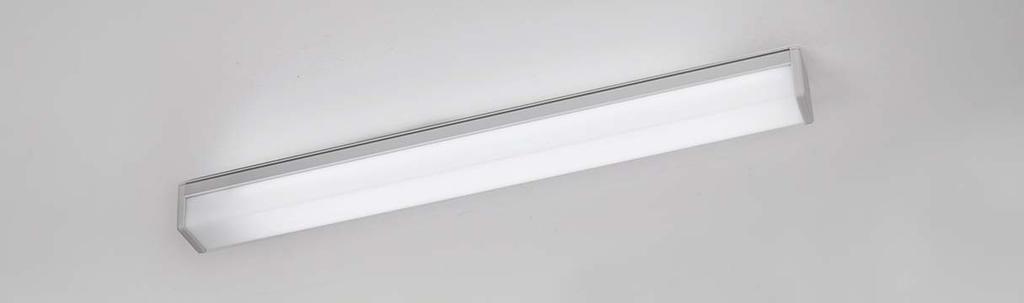

21 GIP PRZYKŁAD ZAMOCOWANIA I PODŁĄCZENIA OPRAWY WISZĄCEJ W STROPIE ARMSTRONGA SYSTEM EXAMPLE OF MOUNTING AND WIRING OF THE GIP SUSPENDED FIXTURE IN DROP CEILING PL EN Oprawa wisząca GIP Oprawa wisząca GIP zamontowana do stropu przy pomocy systemu zawieszek. Zasilana prądem bezpiecznym o napięciu 12V. Maksymalna długość oprawy 2m. GIP Suspended fixture Suspended GIP fixture mounted to drop ceiling with the use of fasteners. Powered by 12V. Max. length of the fixture 2m Przykładowe zastosowanie LED o mocy: 16W / m Example of 16Watt/ meter LED application m Values in LUX m cd/klm C0 - C180 C90 - C270

22 5

23 GIP MONTAŻ OPRAW DO STROPU ARMSTRONGA PRZY POMOCY SPRĘŻYNEK GIP FIXTURES MOUNTING TO DROP CEILING WITH THE USE OF MOUNTING SPRINGS SYSTEM PL Oprawa GIP mocowana do płaszczyzny Oprawa GIP zamontowana do stropu armstronga przy pomocy systemu sprężynek. Możliwość tworzenia dowolnych układów oświetlenia. Maksymalna długość oprawy do 2m. EN GIP fixture mounted to the surface GIP fixture mounted to drop ceiling with the use of mounting springs. System enables creation and customization of individual lighting configurations. Max length of the GIP fixture - 2m Values in LUX m Przykładowe zastosowanie LED o mocy: 16W / m Example of 16Watt/ meter LED application m cd/klm C0 - C180 C90 - C270

24 7

25 PL Oprawa GIP wykonana z wysokogatunkowego, podwójnie anodowanego aluminium przeznaczona do maksymalnie dwóch taśm lub listew LED o szerokości nie większej niż 10,8 mm. Diody można przesłonić, mleczną osłoną o kształcie półokrągłym G-L lub kwadratowym G-K. Zastosowanie zaślepek chroni oprawę przed wnikaniem kurzu i niepożądanych elementów, które mogą powodować zabrudzenie taśmy LED i pogorszenie jej parametrów świetlnych. Oprawa występuje w długościach do 2m. EN GIP Fixtures are made of high quality, double anodized aluminum designed for a maximum of two flexible or rigid LED strips that are up to 10.8 mm wide. LEDs can be hidden behind a frosted cover in the semicircular shape G -L or square shape G-K. End caps dedicated for the fixture protect LED strips from dust and other undesirable elements, which can make LEDs dirty and consequently deteriorate the lighting performance. GIP fixtures comes in 1m or 2m lengths. Doboru podzespołów dla opraw systemu oświetlenia Firmy KLUŚ powinien wykonać specjalista z branży oświetleniowej. Sub assembly elements for GIP fixture should be selected by a specialist from the lighting industry Piaseczno - Kamionka ul. Świerkowa 6 NIP: PL POLAND Sales Manager: adam@klus.com.pl Customer Service: marek@klus.com.pl Place an Order: zamowienia@klus.com.pl (tel./fax.) (tel./fax.) USA I Department KLUS, LLC th Ave, Suite F-10 Vero Beach, FL USA Sales Department: (Tel.) (Tel.) sophia@klusdesign.com Firma KLUŚ jest właścicielem patentów swoich rozwiązań na terenie Europy oraz Stanów Zjednoczonych. KLUS products are proprietary and protected under U.S. and foreign patent laws. Uprzejmie informujemy o zastrzeżeniu sobie prawa do zmian asortymentowych i modyfikacji produktów. We reserve the right to change and modify our products.

26 FIXTURE CODE GENERATOR (for assembled fixtures) GIP suspended fixture Extrusion model Finish Cover LED Color LED Output Length Mounting Wire Lead Option** B4574 A Anodized GK Square Frosted GL Round Frosted K K K K RGB- Red, Green & Blue LO Low output MO Medium output HO High Output HD- High Density High Output XX- RGB Any up to 78 C Cable C+ Conductive Cable R Rod R+ Conductive Rod Any up to 180 **if not using conductive mounts Output Type Lumens at 3000k* Watts per foot LO 224 Lm/f 3 W/f MO 530 Lm/f 6 W/f HO 750 Lm/f 9 W/f HD 920 Lm/f 11.2 W/f RGB 243 Lm/f 4.5 W/f Distance of mounts from end of fixture: Additional Notes: *Clear cover : Vero Beach, FL / United States / Customer Service: sophia@klusdesign.com / (Ph.) , We reserve the right to change and modify our products.

27 FIXTURE CODE GENERATOR (for assembled fixtures) GIP extrusion Extrusion model Finish Cover LED Color LED Output Length Mounting Wire Lead B4574 A Anodized GL Round Frosted K Output Type Lumens at 3000k* Watts per foot LO 224 Lm/f 3 W/f MO 530 Lm/f 6 W/f HO 750 Lm/f 9 W/f HD 920 Lm/f 11.2 W/f RGB 243 Lm/f 4.5 W/f K K K RGB- Red, Green & Blue LO Low output MO Medium output HO High Output HD- High Density High Output XX- RGB Any up to 78 S-spring P- plastic bracket ADJ- adjustable bracket F - 36 with female connector 72F - 72 with female connector 36M - 36 with male connector 72M - 72 with male connector Wire out end cap *Clear cover FIXTURE CODE: Wire out back of extrusion Vero Beach, FL / United States / Customer Service: sophia@klusdesign.com / (Ph.) , We reserve the right to change and modify our products.

28 FIXTURE CODE GENERATOR (for assembled fixtures) GIP extrusion Extrusion model Finish Cover LED Color LED Output Length Mounting Wire Lead B4574 A Anodized GK Square Frosted K Output Type Lumens at 3000k* Watts per foot LO 224 Lm/f 3 W/f MO 530 Lm/f 6 W/f HO 750 Lm/f 9 W/f HD 920 Lm/F 11.2 W/f RGB 243 Lm/F 4.5 W/f K K K RGB- Red, Green & Blue LO Low output MO Medium output HO High Output HD- High Density High Output XX- RGB Any up to 78 Wire out end cap S-spring P- plastic bracket ADJ- adjustable bracket F - 36 with female connector 72F - 72 with female connector 36M - 36 with male connector 72M - 72 with male connector *Clear cover FIXTURE CODE: Wire out back of extrusion United States / Customer Service: sophia@klusdesign.com / (Ph.) , We reserve the right to change and modify our products.
