1-2. Szafy teleinformatyczne SRS. Szafy skręcane Quick Rack. Szafy jednoczęściowe SSJ 5-6. Szafy serwerowe SRS 7-8. Szafy serwerowe BKT 4DC 9-11

Transkrypt

1

2 Jedną z podstawowych grup asortymentowych oferty BKT ELEKTRONIK są metalowe szafy i obudowy teleinformatyczne oraz dedykowane do nich akcesoria z blach. Szafy te służą do zabudowy pasywnego i aktywnego sprzętu sieciowego, wykonanego w standardzie 10", 19, 21". Niezmiernie ważnym elementem jest dobór odpowiedniej szafy serwerowej, sieciowej czy teleinformatycznej. Będzie on miał wpływ zarówno na zainstalowane systemy chłodzenia, gaszenia, a nawet zasilania, jak i funkcjonalność dla użytkownika końcowego. Szafy teleinformatyczne SRS Szafy skręcane Quick Rack Szafy jednoczęściowe SSJ Szafy serwerowe SRS Szafy serwerowe BKT 4DC Zabudowa modułowa szaf serwerowych BKT 4DC Akcesoria do szaf BKT 4DC Stojaki teletransmisyjne/ Ramy montażowe Mini szafy 10" Szafy wiszące jednoczęściowe TOP Szafy wiszące jednoczęściowe STANDARD Szafy wiszące dwuczęściowe TOP Szafy wiszące dwuczęściowe STANDARD Akcesoria do szaf stojących i wiszących 19 Technologie

3 Szafy teleinformatyczne SRS Podstawowy model szafy sieciowej zapewniający optymalną instalację oraz konfigurację. Spawana konstrukcja zapewnia bezpieczeństwo użytkowania nawet przy maksymalnych obciążeniach. Najczęściej wykorzystywana jako szafa sieciowa, punkt dystrybucyjny. Dodatkowe boczne przepusty kablowe w podstawie oraz dachu szafy pozwalające na perfekcyjną organizacje okablowania poza przestrzenią 19' (w szafach szerokości 800mm). Numeracja wysokości montażowej w standardzie Dedykowane miejsce w podstawie szafy na montaż listwy uziemiającej (brak w zestawie) Wszystkie elementy rozłączne (drzwi, osłony boczne i tylna) posiadają linki uziemiające 1

4 Szafy teleinformatyczne SRS Dostępne wymiary: 15U 18U 22U 24U 27U Drzwi przód Drzwi tył SRS SRS SRS SRS SRS SRS SRS SRS SRS SRS SRS SRS SRS SRS SRS U 42U 45U 47U Drzwi przód Drzwi tył SRS SRS SRS SRS SRS SRS SRS SRS SRS SRS SRS SRS SRS SRS SRS * pozostałe konfiguracje dostępne na zapytanie Podstawowe parametry: ź Drzwi przednie: blacha/szkło lub pełne szkło ź Drzwi tylne: skrócona ściana blaszana ź Ściany boczne: blacha stalowa ź Nośność: kg ź Stopień ochrony IP: 20 ź Kolor: RAL 7035 Maksymalny rozstaw profili montażowych odpowiednio do głębokości szafy: ź Szafy głębokości mm maksymalny rozstaw 472 mm ź Szafy głębokości 800 mm maksymalny rozstaw 672 mm ź Szafy głębokości 900 mm maksymalny rozstaw 772 mm Zgodność ze standardami: EIA-310-D, IEC , ROHS W dostawie z kompletną szafą: ź Listwa szczotkowa ź Komplet śrub montażowych M6 (16 szt.) ź Komplet nóżek poziomujących ź 1,5 m uszczelki osłaniającej krawędzie ź 2 pary profili montażowych 19'' Pełne szkło Blacha szkło Perforowane Dwuczęściowe perforowane Ściana tylna skrócona perforowana Ściana tylna skrócona blaszana Pełna blacha Drzwi/ściana tylna Drzwi frontowe 2

5 Szafy skręcane Quick Rack Skręcana konstrukcja szaf pozwala na zastosowanie w środowisku nieprzystosowanym do zabudowy teleinformatycznej ( np. zbyt wąskie drzwi, piwnice, strychy). Podstawowe parametry: ź Drzwi przednie: blacha/szkło (2) ź Drzwi tylne: ściana blaszana (6) ź Ściany boczne: blacha stalowa ź Nośność: 400 kg ź Stopień ochrony IP: 20 ź Kolor: RAL 7035 Maksymalny rozstaw profili montażowych odpowiednio do głębokości szafy: ź szafy głębokości mm maksymalny rozstaw 472 mm ź szafy głębokości 800 mm maksymalny rozstaw 672 mm Zgodność ze standardami: EIA-310-D, IEC , ROHS Dostępne modele: 42U Drzwi przód Drzwi tył złożona QR QR QR do samodzielnego montażu QR Q QR Q QR Q 3

6 Szafy jednoczęściowe SSJ Podstawowe parametry: ź Drzwi przednie: blacha/szkło ź Drzwi tylne: ściana skrócona blaszana ź Ściany boczne: blacha stalowa ź Nośność: 200 kg ź Stopień ochrony IP: 20 ź Kolor: RAL 7035 Zgodność ze standardami: EIA-310-D, IEC , ROHS W dostawie z kompletną szafą: ź listwa szczotkowa ź komplet śrub montażowych M6 (16 szt.) ź komplet nóżek poziomujących ź 1,5 m uszczelki osłaniającej krawędzie ź 2 pary profili montażowych Dostępne modele: 24U Drzwi przód Drzwi tył

7 Szafy serwerowe SRS Prostota konstrukcji połączona z wysoką jakością i funkcjonalnością tej grupy asortymentowej stanowi o jej bardzo wysokich walorach użytkowych. Nowoczesne technologie użyte do produkcji pozwalają na uzyskanie optymalnych parametrów szaf takich jak: sztywność, przewiewność 80% czy nośność 1000kg. Szafy wyróżniają się spawaną oraz modułową konstrukcją. Szeroki typoszereg oferowanych szaf oraz liczne akcesoria pozwalają na dowolną konfigurację. Siatka perforowana o przewiewności 80% zapewniająca optymalną wymianę powietrza w szafie Drzwi zabezpieczone 3 punktowym systemem zamykania dla bezpieczeństwa zainstalowanego sprzętu Dodatkowe boczne przepusty kablowe w podstawie oraz dachu szafy pozwalające na perfekcyjną organizacje okablowania poza przestrzenią 19' (w szafach szerokości 800mm). Konstrukcja ramy oraz profili montażowych zapewniająca nośność 1000 kg w standardzie 5

8 Szafy serwerowe SRS Dostępne wymiary: 42U 45U 47U Drzwi przód Drzwi tył RAL SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS SSRS Podstawowe parametry: ź Drzwi przednie: jednoczęściowe perforowane lub dwuczęściowe perforowane ź Drzwi tylne: jednoczęściowe perforowane, dwuczęściowe perforowane, ściana skrócona perforowana ź Ściany boczne: blacha stalowa ź Nośność: 1000 kg ź Stopień ochrony IP: 20 ź Kolor: jasnoszary RAL 7035 lub czarny RAL 7021 Maksymalny rozstaw profili montażowych odpowiednio do głębokości szafy: ź Szafy głębokości 1000 mm maksymalny rozstaw 872 mm ź Szafy głębokości 1200 mm maksymalny rozstaw 1072 mm Zgodność ze standardami: EIA-310-D, IEC , ROHS W dostawie z kompletną szafą: ź Listwa szczotkowa ź Komplet śrub montażowych M6 (16 szt.) ź Komplet nóżek poziomujących ź 1,5 m uszczelki osłaniającej krawędzie ź 2 pary profili montażowych 19'' * pozostałe konfiguracje dostępne na zapytanie Pełne szkło Blacha szkło Perforowane Dwuczęściowe perforowane Ściana tylna skrócona perforowana Ściana tylna skrócona blaszana Pełna blacha Drzwi/ściana tylna Drzwi frontowe 6

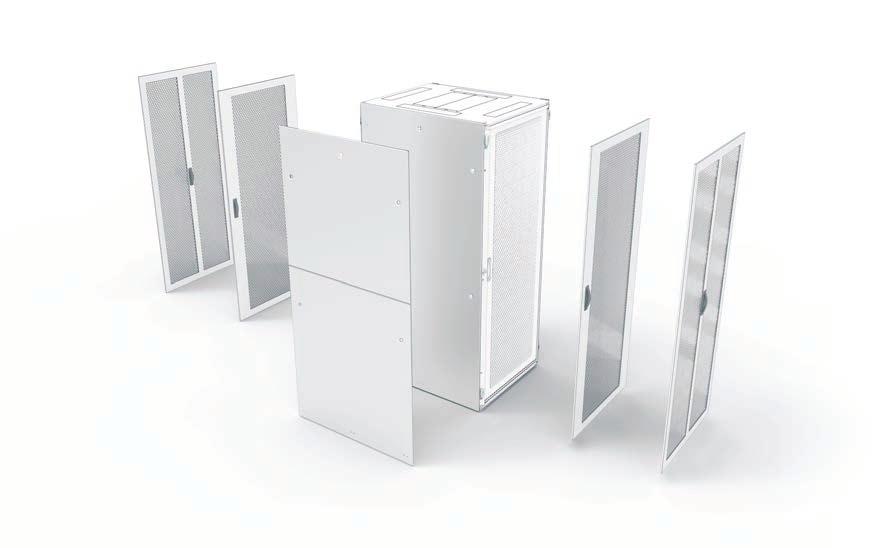

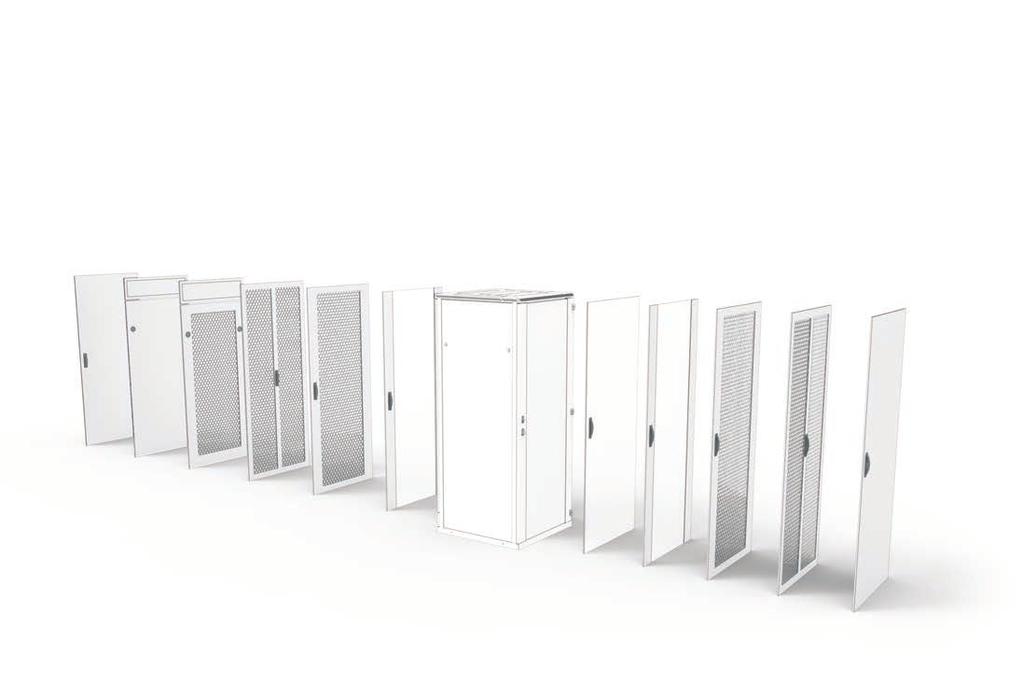

9 Szafy serwerowe BKT 4DC Szafy BKT 4DC są stworzone dla wymagających obiektów typu Data Center gdzie funkcjonalność, łatwość instalacji oraz bezpieczeństwo odgrywają kluczową role. Sprostają one oczekiwaniom najbardziej wymagających użytkowników, którzy stawiają na jakość oraz nowoczesny design. Szafa BKT 4DC łączy w sobie kilka najbardziej istotnych elementów, które powinny charakteryzować produkt najwyższej klasy. Stabilność ź Rama szafy pozwalająca przenosić obciążenia 1500 kg ź Możliwość zastosowania kół z wbudowaną stopką poziomującą z nośnością 1000 kg Łatwość instalacji ź Beznarzędziowy montaż ściany bocznych ź Beznarzędziowy montaż/demontaż drzwi ź Beznarzędziowy montaż profili 19'' ź Beznarzędzia konfiguracja podstawy Bezpieczeństwo ź Uniwersalny system zamykania z możliwością zastosowania zamków elektromagnetycznych ź Wewnętrzne zawiasy ź Zamek 4 punktowy w standardzie Przewiewność ź Drzwi z optymalizowaną powierzchnią perforacji 82% dla wydajniejszego chłodzenia przy zachowaniu odpowiedniej stabilności ź Dodatkowe elementy zapewniające zamknięcie zimnej/gorącej strefy w szafie Elastyczność ź Przystosowana pod montaż PDU bez ingerencji w płaszczyznę 19'' (nawet w szafach szerokości mm) ź W standardzie możliwość asymetrycznego montażu profili 19'' (szafy szerokości 800 mm) ź Rozstaw profili 19'', 21'' przy zastosowaniu standardowych profili w szafach szerokości 800 mm 7

10 Szafy serwerowe BKT 4DC Dostępne wymiary: 42U 45U 47U Drzwi przód Drzwi tył RAL S4DC S4DC S4DC S4DC S4DC S4DC S4DC S4DC S4DC S4DC S4DC S4DC S4DC S4DC S4DC S4DC S4DC S4DC S4DC S4DC S4DC S4DC S4DC S4DC Podstawowe parametry: ź Drzwi przednie: jednoczęściowe perforowane lub dwuczęściowe perforowane ź Drzwi tylne: jednoczęściowe perforowane lub dwuczęściowe perforowane ź Ściany boczne: blacha stalowa ź Uszczelka w drzwiach ź Nośność: 1500 kg ź Stopień ochrony IP: 20 ź Kolor: czarny RAL 9005 Maksymalny rozstaw profili montażowych odpowiednio do głębokości szafy: ź Szafy głębokości 1000 mm maksymalny rozstaw 872 mm ź Szafy głębokości 1200 mm maksymalny rozstaw 1072 mm Zgodność ze standardami: EIA-310-D, IEC , ROHS W dostawie z kompletną szafą: ź Listwa szczotkowa ź Komplet śrub montażowych M6 (16 szt.) ź Komplet nóżek poziomujących ź 1,5 m uszczelki osłaniającej krawędzie ź 10szt. nakrętek zatrzaskowych M6 do profilu ramy 3 4 Perforowane Dwuczęściowe perforowane

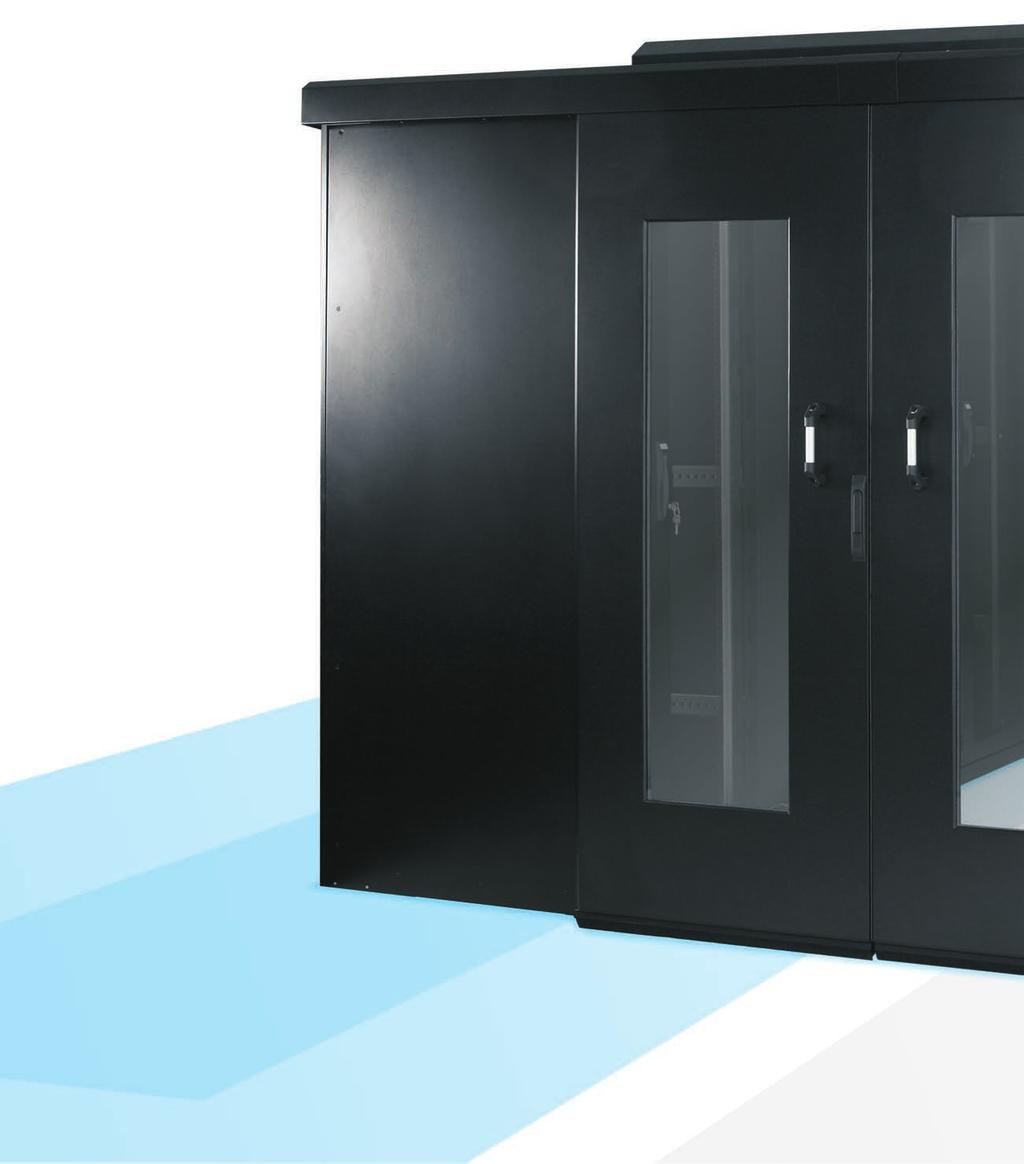

11 Zabudowa modułowa szaf serwerowych BKT 4DC W celu zapewnienia możliwie najlepszych warunków środowiskowych dla utrzymywanego w szafach sprzętu IT, stosuję się zabudowy zimnych/gorących korytarzy, zapobiegają one mieszaniu się chłodnego i gorącego powietrza. Rozwiązanie takie pozwala na znacznie efektywniejsze wykorzystanie urządzeń klimatyzacyjnych i generowanego przez nie chłodu. Zabudowa modułowa szaf BKT 4DC jest sposobem na usprawnienie działającego systemu klimatyzacji w obiektach data canter. Dachy podwyższone z możliwością montażu dodatkowych czyjników zewnętrznych Bezprogowe zamknięcie gwarantujące odpowiednią stabilność drzwi 9

12 Zabudowa modułowa szaf serwerowych BKT 4DC Synchroniczne otwieranie/zamykanie drzwi Mechaniczny lub automatyczny system zamykania drzwi 10

13 Szafy serwerowe BKT 4DC Drzwi do zabudowy: ź Przeznaczone do zabudowy szaf serwerowych BKT 4DC ź Zapewniają odpowiednią separację gorących oraz zimnych mas powietrza ź Wyposażone w szybę hartowaną oraz zamek jednopunktowy w standardzie zamykany na guzik ź System prowadzenia drzwi pozwalający na jednoczesne otwarcie dwóch skrzydeł (przesunięcie jednego skrzydła powoduje automatyczne otwarcie drugiego) ź Rozwiązanie bez zastosowania progu prowadzącego pomiędzy szafami ź W standardzie wersja z mechanicznym otwarciem (wersja automatyczna dostępna na zapytanie) Dostępne modele: korytarza RAL U 45U 47U 42U 45U 47U Drzwi mechaniczne BKT 4DC Drzwi mechaniczne BKT 4DC Drzwi mechaniczne BKT 4DC Drzwi automatyczne BKT 4DC Drzwi automatyczne BKT 4DC Drzwi automatyczne BKT 4DC SA SA SA SA SA SA Modułowe dachy: ź Przeznaczone do zabudowy szaf serwerowych BKT 4DC ź Wyposażone w element prześwitujący z tworzywa sztucznego beznarzędziowy montaż poprzez zatrzaski ź Skuteczne zamknięcie przestrzeni pomiędzy szafami ź Wyposażone uszczelki ź Dodatkowy otwór do wprowadzenia okablowania, montaż czujników, kamer ź W standardzie dostępne w dwóch wersjach (prosta oraz podwyższona) Dostępne modele: Dach modułowy BKT 4DC mm Dach modułowy BKT 4DC 800 mm Dach modułowy BKT 4DC mm - podwyższony Dach modułowy BKT 4DC 800 mm - podwyższony Dach modułowy skrajny BKT 4DC mm - podwyższony Dach modułowy skrajny BKT 4DC 800 mm - podwyższony RAL SA SA SA SA SA SA Ściany tylne do zabudowy BKT 4DC: ź Przeznaczone do trwałego zamknięcia zimnej/gorącej strefy przy zabudowie szaf serwerowych BKT 4DC ź Zapewniają odpowiednią separację gorących oraz zimnych mas powietrza ź Konstrukcja pozwalająca na swobodne otwarcie drzwi skrajnych szaf Dostępne modele: 42U 45U 47U Ściana tylna Ściana tylna Ściana tylna RAL SA SA SA

14 Akcesoria do szaf BKT 4DC Cokół ź Przeznaczony do montażu z szafami BKT 4DC ź Wykonany z blachy stalowej RAL 9005 ź Maskownica tylna oraz moduły boczne wyposażone w obszerne otwory (250x70 mm) umożliwiające łatwe wprowadzenia wiązek kablowych (cokół w standardzie wyposażony w jeden przepust szczotkowy) ź Maskownica przednie perforowana ź Możliwość ustawienia na nóżkach poziomujących (dostarczanych wraz z szafą) ź Przenosi obciążenia do 1500 kg. Cokół BKT 4DC 100mm, do szafy szer. 800 mm, głęb. 800 mm Cokół BKT 4DC 100mm, do szafy szer. mm, głęb mm Cokół BKT 4DC 100mm, do szafy szer. 800 mm, głęb mm Cokół BKT 4DC 100mm, do szafy szer. mm, głęb mm Cokół BKT 4DC 100mm, do szafy szer. 800 mm, głęb mm RAL SA SA SA SA SA Maskownica do szaf szerokości mm ź Wykonana z blachy stalowej RAL 9005 ź Zapewnia odpowiednią separację frontów szaf ź Wyposażona w przepust szczotkowy do zamknięcia przestrzeni znajdującej się pomiędzy profilami montażowymi 19'', a ścianą boczną ź Stosowanie przepustu szczotkowego umożliwia przeprowadzenia wiązek kablowych od frontu w głąb szafy ź Sprzedawana pojedynczo 42U 45U 47U Maskownica pionowa BKT 4DC, do szaf szer. mm (1 szt.) Maskownica pionowa BKT 4DC, do szaf szer. mm (1 szt.) Maskownica pionowa BKT 4DC, do szaf szer. mm (1 szt.) RAL SA SA SA247.3 Maskownica do szaf szerokości 800mm wyposażona w otwory 3x1U ź Wykonana z blachy stalowej RAL 9005 ź Zapewnia odpowiednia separację frontów szaf ź Wyposażona w 3 otwory wysokości 1U do montażu dodatkowych urządzeń w pionie poza przestrzenią 19'', dodatkowo wyposażona w przepust szczotkowy do zamknięcia przestrzeni pozostałej wolnej przestrzeni ź Zastosowanie przepustu szczotkowego umożliwia przeprowadzenia wiązek kablowych od frontu w głąb szafy ź Sprzedawana pojedynczo 42U 45U 47U Maskownica pionowa BKT 4DC, wyposażona w otwory 3x1U do szaf szer. 800mm (1 szt.) Maskownica pionowa BKT 4DC, wyposażona w otwory 3x1U do szaf szer. 800mm (1 szt.) Maskownica pionowa BKT 4DC, wyposażona w otwory 3x1U do szaf szer. 800mm (1 szt.) RAL SA SA SA Maskownica powietrza górna oraz dolna ź Wykonana z blachy stalowej RAL 9005 ź Zapewnia odpowiednią separację frontów szaf ź Wyposażona w przepust szczotkowy do zamknięcia przestrzeni znajdującej się ponad oraz poniżej profilami montażowymi 19'' ź Zastosowanie przepustu szczotkowego umożliwia przeprowadzenia wiązek kablowych od frontu w głąb szafy ź Sprzedawana pojedynczo Maskownica powietrza szczotkowa BKT 4DC góra/dół RAL SA

15 Akcesoria do szaf BKT 4DC Organizator pionowy do szaf szerokości 800 mm ź Wykonany z blachy stalowej RAL 9005 ź Zapewnia odpowiednia separację frontów szaf ź Przeznaczony do zarządzania, prowadzenia oraz maskowania miedzianych ź i światłowodowych wiązek kablowych ź Organizator składa się z 3 części, maskownice frontowe mocowane na zatrzask ź Sprzedawana pojedynczo Drabinka kablowa pionowa ź Wykonana z blachy stalowej z pokryciem alucynkowym ź Przeznaczona do pionowego zarządzania oraz prowadzenia miedzianych i światłowodowych wiązek kablowych ź Liczne otworowanie pozwala na montaż dodatkowych elementów do organizacji kabli ( uchwyty kablowe, opaski ) ź Sprzedawana pojedynczo 42U 45U 47U Pionowy organizator BKT 4DC, do szaf szer. 800 mm, (1 szt.) Pionowy organizator BKT 4DC, do szaf szer. 800 mm, (1 szt.) Pionowy organizator BKT 4DC, do szaf szer. 800 mm, (1 szt.) RAL SA SA SA U 45U 47U Drabinka kablowa pionowa BKT 4DC, (1 szt.) Drabinka kablowa pionowa BKT 4DC, (1 szt.) Drabinka kablowa pionowa BKT 4DC, (1 szt.) RAL SA SA SA Płyta wypełniająca - montaż beznarzędziowy ź Wykonana z blachy stalowej RAL 9005 ź Przeznaczona do wypełnienia wolnych przestrzeni 19" zapewniając odpowiednią separację zimnych/gorących mas powietrza ź Łatwy montaż za pomocą plastikowych zatrzasków Drabinka kablowa pozioma ź Wykonany z blachy stalowej z pokryciem alucynkowym ź Przeznaczona do poziomego zarządzania oraz prowadzenia miedzianych i światłowodowych wiązek kablowych ź Liczne otworowanie pozwala na montaż dodatkowych elementów do organizacji kabli (uchwyty kablowe, opaski) ź Sprzedawana pojedynczo 1U 2U Płyta wypełniająca BKT 1U - montaż beznarzędziowy Płyta wypełniająca BKT 2U - montaż beznarzędziowy RAL Drabinka kablowa pozioma BKT 4DC, 1000mm (1 szt.) Drabinka kablowa pozioma BKT 4DC, 1200mm (1 szt.) 111SA SA

16 Akcesoria do szaf BKT 4DC Uchwyty listew zasilających ź Wykonane z blachy stalowej RAL 9005 ź Przeznaczone do instalacji listew zasilających w szafach szerokości mm oraz 800 mm ź Otwory przystosowane zarówno do montażu beznarzędziowego (klipsy) jak i narzędziowego ź Sprzedawane w kompletach (2 szt. uchwytów oraz śruby montażowe) Podstawa szafy ź Wykonany z blachy stalowej RAL 9005 ź Stosowana dla dodatkowego zabezpieczenia podstawy szafy przed kurzem ź Składa się z trzech elementów, dwóch krańcowych wyposażonych w przepusty szczotkowe oraz środkowego z możliwością instalacji panelu wentylacyjnego ź Montaż do ramy szafy bez użycia narzędzi (w szafach szerokości mm) Uchwyt listwy zasilającej do szaf szer. mm BKT 4DC Uchwyt listwy zasilającej do szaf szer. 800 mm BKT 4DC 111SA SA Podstawa szafy BKT 4DC 800 x 800 mm Podstawa szafy BKT 4DC x 1000 mm Podstawa szafy BKT 4DC x 1200 mm Podstawa szafy BKT 4DC 800 x 1000 mm Podstawa szafy BKT 4DC 800 x 1200 mm RAL SA SA SA SA SA Wkładka na kluczyk do zamka Nakrętka zatrzaskowa do profilu ramy M6 ź Zastępuje standardową wkładkę na guzik ź Kompletny zestaw zawiera wkładkę, obudowę oraz 2 klucze z kodem klucza ź Stosowana do montażu dodatkowych elementów takich jak organizatory kabli, uchwyty listew zasilających w profilu ramy szafy BKT 4DC ź Pakowana po 10 szt. Wkładka do zamka szaf BKT 4DC z kluczem 1333 (1 szt.) 111SA Nakrętka zatrzaskowa do profilu ramy M6 (10szt.) 111SA Zestaw do łączenia Zestaw kół wyposażonych w stopkę poziomującą ź Koła w standardzie wyposażone w stopkę poziomującą ź Zestaw przenosi obciążenia 1000 kg ź Wykonany z blachy stalowej RAL 9005 ź Przeznaczony do łączenia szaf BKT 4DC stojących obok siebie ź Łatwy montaż od frontów orz tyłów szaf (możliwość montażu w szafach wyposażonych) ź Komplet zawiera niezbędne elementy do połączenia ze sobą dwóch szaf Zestaw kół do szaf BKT 4DC - wyposażone w stopkę poziomującą (nośność kg) 111SA Zestaw do łączenia szaf BKT 4DC (kpl.) 111SA

17 Akcesoria do szaf BKT 4DC Profil montażowy ź Wykonany z blachy stalowej z pokryciem alucynkowym ź W standardzie przystosowany do montażu beznarzędziowego ź Trwałe oznaczenie wysokości użytkowej U Profil montażowy środkowy ź W standardzie przystosowany do montażu beznarzędziowego ź Montowany pomiędzy standardowymi profilami pozwala na dodatkowe ź zamocowanie zainstalowanego sprzętu 42U 45U 47U Profil montażowy BKT 4DC (2 szt.) Profil montażowy BKT 4DC (2 szt.) Profil montażowy BKT 4DC (2 szt.) 111SA SA SA U 45U 47U Profil montażowy środkowy BKT 4DC (2 szt.) Profil montażowy środkowy BKT 4DC (2 szt.) Profil montażowy środkowy BKT 4DC (2 szt.) 111SA SA SA

18 Stojaki teletransmisyjne/ramy montażowe Przeznaczone do instalowanie sprzętu sieciowego w standardzie 19'' w odpowiednio zabezpieczonych i klimatyzowanych pomieszczeniach. Stojaki mogą posiadać jedną (simplex) lub dwie (duplex) płaszczyzny montażowe. Możliwość zastosowania kompletu kół jezdnych (opcja). Stojak teletransmisyjny Rama montażowa Podstawowe parametry: Materiał: blacha stalowa Ilość profili: ź Przednie (SIMPLEX) ź Przednie oraz tylne (DUPLEX) Nośność: ź Simplex 100 kg ź Duplex 200 kg Kolor: RAL 7035 Maksymalny rozstaw profili montażowych w stojakach duplex: ź Maksymalny rozstaw 472 mm Zgodność ze standardami: EIA-310-D, IEC , ROHS Dostępne modele: Podstawowe parametry: Materiał: blacha stalowa Ilość profili: ź Przednie (SIMPLEX) ź Przednie oraz tylne (DUPLEX) Nośność: ź Simplex 100 kg ź Duplex 200 kg Kolor: RAL 7021 ( podstawa), RAL 7035 ( profile montażowe) Dostępne rozstawy profili montażowych w ramach DUPLEX: ź 370 mm ź 470 mm ź 580 mm Zgodność ze standardami: EIA-310-D, IEC , ROHS Dostępne modele: 42U Simplex 42U Duplex Nośność U Simplex 32U Duplex 42U Simplex 42U Duplex 45U Duplex Nośność , , , , ,

19 Mini szafy 10" Podstawowe parametry: ź Drzwi przednie: blacha ź Drzwi tylne: ściana tylna blaszana mocowana na stałe ź Ściany boczne: blacha stalowa mocowana na stałe ź Stopień ochrony IP: 20 ź Kolor: RAL 7035 Zgodność ze standardami: ROHS W dostawie z kompletną szafą: ź Klucz do drzwi - 2 szt. Podstawowe parametry: ź Drzwi przednie: blacha/szkło ź Drzwi tylne: ściana tylna blaszana mocowana na stałe ź Ściany boczne: blacha stalowa mocowana na stałe ź Stopień ochrony IP: 20 ź Kolor: RAL 7035 Zgodność ze standardami: ROHS W dostawie z kompletną szafą: ź Klucz do drzwi - 2 szt. Dostępne modele: Dostępne modele: Nośność 6U U , U , U , Nośność Pozostały asortyment do szafek 10 1U 1U 1U 1U 1U Patch-Panel 10" 8 x RJ45 Patch-Panel 8 x SC Duplex Patch-Panel 12 x ST Półka 10" Płyta wypełniająca 10"

20 Szafy wiszące jednoczęściowe TOP Podstawowy model szafy wiszącej do zastosowania wewnątrz pomieszczeń. Spawana konstrukcja zapewnia bezpieczeństwo użytkowania nawet przy maksymalnych obciążeniach. Szafa posiada w podstawie, dachu oraz ścianie tylnej otwory ( 250x70mm) do wprowadzenia wiązek kablowych. Dodatkowo w dachu oraz podstawie po dwa otwory przystosowane do montażu modułu wentylacyjnego. Demontowane osłony boczne zamykane na zamek jednopunktowy umożliwiają wygodny dostęp do wnętrza szafy. Podstawowe parametry: ź Drzwi przednie: blacha/szkło ź Drzwi tylne: ściana tylna blaszana mocowana na stałe ź Ściany boczne: blacha stalowa ź Stopień ochrony IP: 20 ź Kolor: RAL 7035 Zgodność ze standardami: EIA-310-D, IEC , ROHS W dostawie z kompletną szafą: ź Listwa szczotkowa - 1 szt. ź Komplet śrub montażowych -16 szt. ź Klucz do drzwi przednich - 2 szt Maksymalny rozstaw profili montażowych odpowiednio do głębokości szafy: ź Szafy głębokości 400 mm maksymalny rozstaw 335 mm ź Szafy głębokości 500 mm maksymalny rozstaw 435 mm ź Szafy głębokości mm maksymalny rozstaw 535 mm Dostępne modele: 4U 6U 9U 12U 15U 18U 21U 6U 9U 12U 15U 18U 21U 9U 12U 15U 18U 21U Nośność , V , V , V , V , V , V , V , V , V , V , V , V , V , V 26, V , V , V , V 18

21 Szafy wiszące jednoczęściowe STANDARD Model szafy wiszącej do zastosowania wewnątrz pomieszczeń. Spawana konstrukcja zapewnia bezpieczeństwo użytkowania nawet przy maksymalnych obciążeniach. Szafa posiada w podstawie oraz dachu otwory (250x70mm) do wprowadzenia wiązek kablowych. Dodatkowo w dachu oraz podstawie po jednym otworze przystosowanym do montażu modułu wentylacyjnego. Szafa w standardzie posiada ścianę tylną. Podstawowe parametry: ź Drzwi przednie: szkło lub pełna blacha ź Drzwi tylne: ściana tylna blaszana z pokryciem alucynkowym ź Nośność: kg ź Stopień ochrony IP: 20 ź Kolor: RAL 7035 Maksymalny rozstaw profili montażowych odpowiednio do głębokości szafy: ź Szafy głębokości 400 mm maksymalny rozstaw 335 mm Zgodność ze standardami: EIA-310-D, IEC , ROHS Dostępne modele: Nośność drzwi szkło drzwi blacha 4U , V V 6U , V V 9U , V V 12U , V V 19

22 Szafy wiszące dwuczęściowe TOP Model szafy wiszącej do zastosowania wewnątrz pomieszczeń. Spawana konstrukcja zapewnia bezpieczeństwo użytkowania nawet przy maksymalnych obciążeniach. Dwuczęściowa konstrukcja szafy pozwala na bezproblemowy dostęp od tyłu do zainstalowanych urządzeń. Szafa posiada w podstawie oraz dachu otwory (250x70mm) do wprowadzenia wiązek kablowych. Cześć tylna mocowana do ściany również została wyposażona w dwa otworu do wprowadzenia wiązek (u góry i dołu). Dodatkowo w dachu oraz podstawie po dwa otwory przystosowane do montażu modułu wentylacyjnego. Podstawowe parametry: ź Drzwi przednie: blacha/szkło ź Drzwi tylne: ściana tylna blaszana uchylna ź Nośność: kg ź Stopień ochrony IP: 20 ź Kolor: RAL 7035 W dostawie z kompletną szafą: ź Listwa szczotkowa - 1 szt. ź Komplet śrub montażowych -16 szt. ź Klucz do drzwi przednich - 2 szt Maksymalny rozstaw profili montażowych odpowiednio do głębokości szafy: ź Szafy głębokości 500 mm maksymalny rozstaw 435 mm ź Szafy głębokości mm maksymalny rozstaw 535 mm Zgodność ze standardami: EIA-310-D, IEC , ROHS Dostępne modele: 6U 9U 12U 15U 18U 21U 4U 6U 9U 12U 15U 18U 21U Nośność , V , V , V , V , V , V , V , V , V 26, V , V , V , V 20

23 Szafy wiszące dwuczęściowe STANDARD Model szafy wiszącej do zastosowania wewnątrz pomieszczeń. Spawana konstrukcja zapewnia bezpieczeństwo użytkowania nawet przy maksymalnych obciążeniach. Dwuczęściowa konstrukcja szafy pozwala na bezproblemowy dostęp od tyłu do zainstalowanych urządzeń. Szafa posiada w podstawie oraz dachu otwory ( 250x70mm) do wprowadzenia wiązek kablowych. Cześć tylna mocowana do ściany również została wyposażona w dwa otwory do wprowadzenia wiązek ( u góry i dołu). Dodatkowo w dachu oraz podstawie po jednym otworze przystosowanym do montażu modułu wentylacyjnego. Podstawowe parametry: ź Drzwi przednie: blacha/szkło lub pełna blacha ź Drzwi tylne: ściana tylna blaszana uchylna ź Nośność: kg ź Stopień ochrony IP: 20 ź Kolor: RAL 7035 Maksymalny rozstaw profili montażowych odpowiednio do głębokości szafy: ź Szafy głębokości 500 mm maksymalny rozstaw 435 mm Dostępne modele: 4U 6U 9U 12U Nośność drzwi szkło , V , V , V , V drzwi blacha V V V V 21

24 Akcesoria do szaf stojących i wiszących 19 Wentylacja Panele wentylacyjne 19" ź Przeznaczone do montażu w podstawach, dachach oraz na 19" profilach montażowych szaf ź Wyposażone standardowo w zabezpieczenie pradowe oraz termostat z możliwością regulacji temperatury w zakresie 0-60 C ź Uniwersalna budowa pozwala na montaż paneli jako wlotowych lub wylotowych, poprzez odpowiednie przykręcenie obudowy do ramki mocującej ź Istnieje możliwość zamontowania w podstawie szafy panela wentylacyjnego wraz z panelem filtracyjnym zapewniającym filtrację zasysanego do szafy powietrza ź Obudowa - wykonana z blachy stalowej, malowana -struktura ź Brak kabla zasilającego w zestawie 2-wentylatorowy 4-wentylatorowy 6-wentylatorowy Wydajność (m³/h) 45,5 3, DRS ,5 6, DRS ,5 7, DRS RAL DRC DRC DRC Panel filtrujący Moduł wentylacyjny 1-wentylatorowy ź Przeznaczony do montażu wraz z panelem wentylacyjnym podłogowodachowym w szafach stojących 19" ź Stosowany dla zapewnienia filtracji zasysanego do szafy powietrza ź Istnieje możliwość samodzielnego montażu panelu filtracyjnego (konieczność zastosowania zaślepki perforowanej w celu zabezpieczenia przed wypadnięciem filtru z włókniny) ź Przystosowany do montażu w dachu lub podstawie wszystkich 19 szaf wiszących, ź W zestawie kabel do podłączenia zasilania, kabel uziemienia oraz śruby do montażu wentylatora, ź Zasilanie: AC 230 V, 50 Hz. Gł Gr Moduł wentylacyjny U 8U ,5 2, Perforowana płyta wypełniająca ź Wykonana z blachy stalowej ź Malowana farbą proszkową RAL 7035 (jasnoszary) ź Przeznaczenie: - zwiększenie powierzchni wentylacyjnej szaf, - zabezpieczenie przed wypadnięciem filtru z włóknin w panelu filtracyjnym 4U 8U 610 Gł 610 Gr 1, ,5 6,5 2, Termostat BKT Termostat BKT TRT-10A230VAC-NO, -10 C/+80 C do wentylatorów Termostat BKT TRT-10A230VAC-NO, -10 C/+80 C do wentylatorów

25 Akcesoria do szaf stojących i wiszących 19 Organizacja kabli Organizatory kabli metalowe ź Umożliwiają przejrzystą organizację wiązek kablowych ź Standard: 19'' ź Wysokość: 1U lub 2U Organizatory kabli z uchwytami z tworzywa sztucznego ź Umożliwiają przejrzystą organizację wiązek kablowych ź Materiał: tworzywo sztuczne ź Standard: 19'' ź Wysokość: 1U 1U Ilość uchwytów RAL U U Ilość uchwytów RAL Organizatory kabli metalowe z przepustem ź Standard: 19'' ź Wysokość: 1U lub 2U 1U 482 Gł , RAL U ,6 88 1, Organizator kabli pionowy do szaf SRS szerokości 800mm Wsporniki kablowe ź Elementy dodatkowe umożliwiające przejrzystą instalacje wiązek kablowych ocynkowana Uchwyt tylny 19" Uchwyt boczny 482 Gł ,38 0,45 Uchwyt boczny ,65 Uchwyt boczny ,75 Uchwyt boczny , ź Zapewnia odpowiednia separację frontów szaf ź Przeznaczony do zarządzania, prowadzenia oraz maskowania miedzianych i światłowodowych wiązek kablowych ź Organizator dostarczany jest z dwoma trawersami poziomymi, do których montowany jest w szafie 42U 45U 47U RAL

26 Akcesoria do szaf stojących i wiszących 19 Organizacja kabli Uchwyty kablowe ź Przeznaczone do mocowania na profilach montażowych, ramie szafy cynkowana galwanicznie Szuflada zapasu kabla ź Służy do zagospodarowania zapasów kabli stacyjnych, patchcordów i pigtaili ź Wysokość: 1U Rodzaj uchwytu 40 x x x U , Naścienna szuflada zapasu kabla Opcja-organizator z dodatkowymi uchwytami bocznymi ź Służy do zagospodarowania zapasów kabli ź Składa się ze stelaża oraz obudowy ź Pojemność : max 120 mb. Kabla o średnicy 10mm Obudowa Stelaż Stelaż ECO , , Poziomy organizator kabli z tworzywa sztucznego o podwyższonej elastyczności Charakterystyka: Uchwyt kablowy z tworzywa sztucznego o podwyższonej elastyczności ź Umożliwia przejrzystą organizację wiązek kablowych ź Uchwyty montowane zarówno w poziomie jak i w pionie ź Otwory pomiędzy uchwytami pozwalają na wyprowadzenie kabli z tyłu organizatora ź Dodatkowe uchwyty boczne montowane z boku organizatora pozwalają na pionową organizację okablowania ź Materiał: wysoko elastyczne tworzywo sztuczne ź Standard: 19 Charakterystyka: ź Umożliwia przejrzystą organizację wiązek kablowych ź Montaż z boku poziomego organizatora kabli ( ) bez użycia narzędzi ź Montaż z boku profili montażowych za pomocą standardowych nakrętek klatkowych ź Materiał-wysoko elastyczne tworzywo sztuczne 1U Ilość uchwytów 5 RAL U 40x80 mm 2U 80x80 mm RAL

27 Akcesoria do szaf stojących i wiszących 19 Półki Półka stała 19" ź Mocowana z przodu ź Wykonana z blachy stalowej ź Malowana standardowo RAL 7035 (jasnoszary) Półka stała 2U/19" z przesuwnym rastrem ź Wykonana z blachy stalowej ź Malowana standardowo RAL 7035 (jasnoszary) ź Uchwyty 2U mocowane do półki z przesuwnym rastrem o skoku 25 mm 1U Nośność RAL U 300 1, U Nośność RAL V Półka stała 1U/19" mocowana w czterech punktach ź Mocowana z przodu i z tyłu ź Wykonana z blachy stalowej ź Malowana standardowo RAL 7035 (jasnoszary) ź Tylne uchwyty z możliwością bezstopniowego przesuwu w podanym poniżej zakresie montażu 1U 350 2,3 Nośność 80 Zakres montażu V RAL V 1U 450 2, V V 1U 550 3, V V 1U 650 3, V V 1U 750 4, V V Półka o zmiennej głębokości 1U/19" ź Mocowana z przodu i z tyłu ź Wykonana z blachy stalowej ź Malowana standardowo RAL 7035 (jasnoszary) ź Regulacja głębokości półki skokowo co 25 mm 1U Zakres gł ,7 Nośność V RAL7021 1U , V V Półka wysuwana Półka pod klawiaturę 2U/19" ź Wykonana z blachy stalowej ź Malowana standardowo RAL 7035 (jasnoszary) ź Zamykana na klucz (dwa klucze w komplecie) ź Część wysuwana mocowana na prowadnicach kulkowych ź Szerokość przestrzeni roboczej 412 mm 2U Nośność 3 Wysuw RAL V ź Mocowana z przodu i z tyłu ź Wykonana z blachy stalowej ź Malowana standardowo RAL 7035 (jasnoszary) ź Tylne uchwyty z możliwością bezstopniowego przesuwu w podanym poniżej zakresie montażu ź Estetyczny uchwyt z czarnego tworzywa sztucznego umożliwia wygodne wyciągnięcie ruchomej części półki 1U 300 3,5 Nośność 40 Zakres montażu Wysuw V RAL V 1U 450 5, V V 1U 650 6, V V

28 Akcesoria do szaf stojących i wiszących 19 Maskownice i przepusty Przepust kablowy ź Element wyposażenia dodatkowego szaf 19" wykonany z blachy stalowej ź Malowany standardowo farbą proszkową RAL 7035 (jasnoszary) Przepust szczotkowy ź Montowany w otworze kablowym w szafie 19" RAL7021 1U 0, Do szaf wiszących 250 0, U ze szczotką 0, Do szaf stojących 450 0, Dł. Płyta wypełniająca ź Element wyposażenia dodatkowego szaf 19" wykonany z blachy stalowej ź Malowana standardowo farbą proszkową RAL 7035 (jasnoszary) 1U 0, RAL U 0, U 0, U 1, Płyta wypełniająca - montaż beznarzędziowy ź Wykonana z blachy stalowej RAL 9005 ź Przeznaczona do wypełnienia wolnych przestrzeni 19" zapewniając odpowiednią separację zimnych/gorących mas powietrza ź Łatwy montaż za pomocą plastikowych zatrzasków 1U 2U Płyta wypełniająca BKT 1U - montaż beznarzędziowy Płyta wypełniająca BKT 2U - montaż beznarzędziowy RAL

29 Akcesoria do szaf stojących i wiszących 19 Cokoły i zestawy jezdne Komplet kół jezdnych ź Dwa koła zwykłe + dwa koła z hamulcem ź Koła wyposażone w trzpień z gwintem M10 ź Kółka jezdne łożyskowane w 2 płaszczyznach. Koła wykonane z wysokiej jakości poliamidu o dużej odporności na ścieranie. Koła posiadają dużą Zespół jezdny ź Montowany do podstawy szaf ramowych i serwerowych ź Maksymalne obciążenie - kg ź Wbudowane hamulce kpl. 1,32 Nośność Długość Nośność Cokół ź Przeznaczone do montażu z szafami teleinformatycznymi i serwerowymi SRS ź Maskownica tylna oraz moduły boczne wyposażone w obszerne otwory (250x70 mm) umożliwiające łatwe wprowadzenia wiązek kablowych (cokół w standardzie wyposażony w jeden przepust szczotkowy) ź Maskownica przednie perforowana ź Możliwość ustawienia na nóżkach poziomujących (dostarczanych wraz z szafą) ź Nośność: 1000 kg ź Wysokość: 100mm RAL Cokół z wbudowaną przeciwwagą ź Przeznaczony do montażu z szafami teleinformatycznymi i serwerowymi SRS ź Zabezpiecza szafę przed przechyleniem podczas jej obsługi ź Maskownica tylna oraz moduły boczne wyposażone w obszerne otwory (250x70 mm) umożliwiające łatwe wprowadzenia wiązek kablowych (cokół w standardzie wyposażony w jeden przepust szczotkowy) ź Możliwość ustawienia na nóżkach poziomujących (dostarczanych wraz z szafą) ź Nośność: 1000 kg ź Wysokość: 100 mm Nośność RAL , Przeciwwaga do cokołu ź Przeznaczone do montażu z cokołami ź Zabezpiecza szafę przed przechyleniem podczas jej obsługi ź Wysokość: 100 mm Do szaf szer. mm V RAL V Do szaf szer. 800 mm V V 27

30 Akcesoria do szaf stojących i wiszących 19 Pozostałe Panel dystrybucji napięć Kątowniki mocujące ź Wykonane z blachy stalowej ź Malowane standardowo RAL 7035 (jasnoszary) ź Przeznaczone do montażu ciężkich urządzeń w szafach ź Mocowane bezpośrednio do profili montażowych ź Dwie sztuki w komplecie ,7 2, , , ź Uniwersalna obudowa 19'' do zabudowy aparatury modułowej na szynie TS35 ź Pojemność: 18 szt. modułów o szerokości 17,5 mm ź Wysokość: 3U 3U 466 (19") Panel oświetleniowy ź Wykonany z blachy stalowej ź Malowany standardowo farbą proszkową RAL 7035 (jasnoszary) Listwa uziemiająca ź Listwa wykonana z blachy miedziowanej 1, RAL kpl 0,

31 Akcesoria do szaf stojących i wiszących 19 Wycinanie laserowe Technologia laserowa umożliwia wycinanie w efektywny sposób skomplikowanych geometrycznie kształtów. Proces realizujemy na maszynach sterowanych CNC. Wykrawanie z kręgów Technologia wykrawania z kręgów stosowana do większości standardowych produktów optymalizując proces produkcyjny... 27

32 Akcesoria do szaf stojących i wiszących 19 Gięcie na centrach gnących Wysokowydajne urządzenia realizujące dłuższe serie produkcyjne. W pełni automatyczny system wymiany i doboru narzędzi umożliwia kształtowanie detali o skomplikowanych kształtach w jednym zabiegu z minimalnym czasem wykonania. 28

33 Akcesoria do szaf stojących i wiszących 19 Spawanie zrobotyzowane Jest to połączenie nowoczesnego źródła spawalniczego z robotem. Zrobotyzowanie spawania znacznie wpływa na wzrost efektywności procesu. Malowanie proszkowe Technologia malowania proszkowego pozwala uzyskać pokrycia malarskie o wysokich walorach dekoracyjnych oraz wysokim stopniu zabezpieczenia antykorozyjnego. 27
