Kompetencja w zakresie zagęszczania w najmniejszych szczegółach. Ubijaki wibracyjne marki Wacker Neuson na tym mogą Państwo polegać:

Transkrypt

1 Ubijaki wibracyjne

2 Ubijaki wibracyjne marki Wacker Neuson na tym mogą Państwo polegać: Kompetencja w zakresie zagęszczania w najmniejszych szczegółach 1. Wynalazki należą u nas do codzienności. Firma Wacker Neuson od zawsze wyznaczała normy pod względem ubijaków: w 1930 roku, kiedy Hermann Wacker wynalazł ubijak elektryczny, jak i dzisiaj wyposażony w naszą światową nowość w postaci napędu akumulatorowego. Ponadto firma Wacker Neuson oferuje jako jedyny producent ubijak z silnikiem dwusuwowym. Niniejszy napęd nie tylko idealnie nadaje się do zagęszczania, ale również ze względu na swoje katalizatory emituje spaliny na bardzo niskim poziomie. 2. Szeroka wiedza specjalistyczna na temat napędów w konkretnym przypadku. Suw, ilość uderzeń, prędkość doskonałe zagęszczanie zależy od wielu czynników. Siłą napędową jest przy tym silnik. Tutaj firma Wacker Neuson ma dla Państwa zawsze odpowiednie rozwiązanie: od benzynowych silników dwu i czterosuwowych, poprzez napęd diesla, aż po naszą światową nowość napęd akumulatorowy. 3. Rozległy asortyment produktów do wyboru. Od filigranowych specjalistów w zakresie klinów rurkowych po mocny ubijak, który wzorowo zagęści nawet trudne podłoża. Inżynierowie ds. rozwoju firmy Wacker Neuson wiedzą, co ubijaki wibracyjne muszą potrafić w rozmaitych obszarach zastosowań. Dzięki temu zawsze znajdą Państwo w naszym asortymencie odpowiednie urządzenie, którego potrzebujecie. Wacker Neuson all it takes! Oferujemy produkty i usługi, które spełnią wysokie i różnorodne wymagania. Wacker Neuson to niezawodność. Dotyczy do oczywiście również całej naszej gamy zagęszczarek. Codziennie dajemy z siebie jak najwięcej, aby nasi klienci mogli odnieść sukces. A nasze zadania wykonujemy z pasją. Zagęszczanie w oparciu o napęd akumulatorowy Wraz z ubijakami akumulatorowymi firma Wacker Neuson stworzyła światową nowość. Samowystarczalna i bezemisyjna praca nabiera tym samym nowego wymiaru. Więcej informacji na stronie 6. Wyjątkowy silnik dwusuwowy Tylko w firmie Wacker Neuson otrzymają Państwo ubijak wibracyjny wyposażony w niskoemisyjny silnik dwusuwowy. WM80 został przez nnas stworzony z myślą o wymaganiach podczas zagęszczania. Szczegóły na stronie 8. Łatwe tankowanie Tankowanie bez dolewania oleju umożliwia oddzielenie zbiornika benzynowego i oleju. Aby zapewnić sobie odpowiednie mieszanie mogą Państwo polegać na skutecznym systemie smarowania olejem. Cały czas myślimy o przyszłości Od wielu dziesięcioleci to wyznaczające kierunek innowacje firmy Wacker Neuson dbają o efektywniejszą i wygodniejszą pracę na placach budowy. Trzykrotnie dłuższe interwały serwisowe Nasz wyjątkowy system filtracji powietrza zapewnia znacznie rzadsze przeglądy serwisowe. Korzystają Państwo z długich przestojów i łatwej w pielęgnacji pracy. Dalsze informacje znajdują się na stronie 10. Wacker Neuson wyróżnia szczególnie ekonomiczne i ekologiczne produkty znakiem ECO. W przypadku ubijaków są to wszystkie silniki dwusuwowe oraz urządzenia z napędem akumulatorowym. Przegląd wszystkich ubijaków wibracyjnych Ubijak akumulatorowy: Ubijak wibracyjny z napędem diesla: Ubijak dwusuwowy: AS30e AS50e DS70 BS30 BS50-2 BS60-2 BS70-2 Ciężar roboczy: 41,1 kg 70,1 kg Ciężar roboczy: 83 kg > Strona 06 > Strona kg 59 kg > Strona kg 74 kg Silnik czterosuwowy: BS50-4s BS60-4s BS50-4As BS60-4As BS50-2plus BS60-2plus BS70-2plus Ciężar roboczy: 63 kg 71 kg > Strona kg 71,6 kg 59 kg 66 kg > Strona kg 02 03

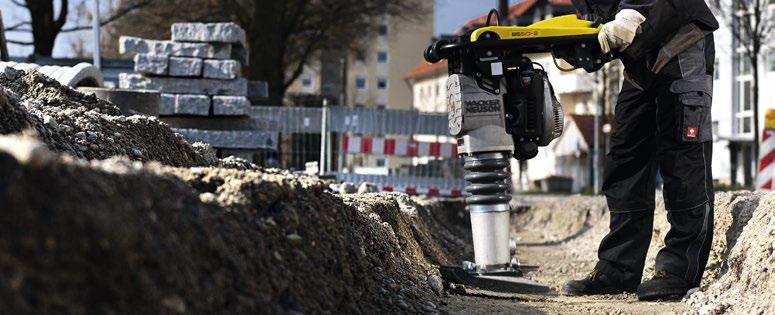

3 Wydajność zagęszczania całkowicie zgodnie z potrzebami Idealny przy budowie dróg: silny, mocny, łatwy w obsłudze. Przemyślane funkcje w urządzeniu i odpowiedni napęd w pogotowiu: ubijaki wibracyjne marki Wacker Neuson przekonują szerokim zakresem zastosowania z odpowiednią siłą uderzeniową i częstotliwością ubijania. Zapewniają idealny wynik zagęszczania zarówno w obszarach miejskich, jak i na dużych budowach. Niskoemisyjne silniki dwusuwowe sprawdzają się w źle wietrzonych wykopach. Zagęszczanie przy rurach wąska stopa do ubijania modelu BS30 zadba o dokładność co do centymetra. Innowacyjna technologia filtrowania powietrza: przedłuża czasy wymiany i to trzykrotnie. Praca w 100% bez emisji spalin dzięki innowacyjnej technologii akumulatora firmy Wacker Neuson. Serwis firmy Wacker Neuson pojawi się w razie potrzeby nawet na placu budowy. Skuteczność zastosowania dzięki mocnemu suwowi i szybkiej prędkości roboczej

4 Ubijaki akumulatorowe Komfortowa praca w wykopach i obszarach miejskich to umożliwiają na całym świecie pierwsze ubijaki akumulatorowe, ponieważ nie produkują podczas zagęszczania żadnych spalin. Dzięki czystemu napędowi ubijaki akumulatorowe spełniają również najsurowsze wymagania w dokumentach przetargowych, np. na duże projekty czy place budowy w mieście. Państwa wydajny akumulator pracuje przez 30 lub 45 minut; dzięki temu ubijak można bez problemu stosować przez cały dzień do regularnych prac na placu budowy. W przypadku większego obciążenia zalecamy drugi akumulator lub doładowanie szybką ładowarką w ciągu zaledwie 80 minut. 0% emisji spalin W 100% bez emisji spalin Bezprzewodowy napęd akumulatorowy O 55 % niższe koszty operacyjne niż w przypadku ubijaków wibracyjnych benzynowych Jedyny na świecie w 100% bezemisyjny ubijak Przyjazna zdrowiu i środowisku praca w mieście, pomieszczeniach i wykopach Wydajność zagęszczania porównywalna ze sprawdzonymi ubijakami dwusuwowymi Wacker Neuson Do 55% niższe koszty energii Silnik elektryczny niewymagający konserwacji Niskie wibracje dłoń/ramię dzięki inteligentnie izolowanemu systemowi uchwytów AS30e AS50e Ciężar roboczy 41,1 kg 70,1 kg Rodzaj napędu Silnik elektryczny z napędem akumulatorowym Silnik elektryczny z napędem akumulatorowym AS30e: 45 min. jazdy AS50e: 30 min. jazdy Pełna swoboda ruch zapewnia samowystarczalną pracę na całym placu budowy. Więcej na temat ubijaków akumulatorowych marki Wacker Neuson dowiedzą się Państwo na stronie: Standardowa ładowarka: Czterogodzinny czas ładowania, system kontroli akumulatora chroni przez przeładowaniem. Ładowanie w 80 minut: dzięki dostępnej dodatkowo szybkiej ładowarce. Akumulator wysokiej jakości: wymiana bez narzędzi zaledwie kilkoma prostymi ruchami. Przejrzysta obsługa: przycisk rozrusznika i wskaźnik ładowania

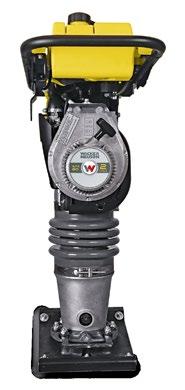

5 Ubijaki z silnikiem dwusuwowym Ubijaki wibracyjne z silnikiem dwusuwowym otrzymają Państwo wyłącznie w firmie Wacker Neuson. Wydajny i samodzielnie opracowany silnik WM80 idealnie nadaje się do specyficznych wymagań ubijaków. Zapewnia produktywną pracę i wyjątkowe wyniki. Niskie wibracje dłoń/ramię dzięki specjalnie amortyzowanej rączce Najniższe wartości emisji dzięki wbudowanemu fabrycznie katalizatorowi 4-stopniowy filtr powietrza o trzykrotnie dłuższych czasach wymiany Automatyczne wyłączanie po 10 minutach na biegu jałowym lub przy pustym zbiorniku oleju Wąska konstrukcja zapewnia większą wygodę zagęszczania również w wąskich wykopach Wyłącznie ubijaki 2plus z wyjątkowo dużym zbiornikiem oleju: uzupełnianie dopiero po 120 godzinach pracy, opcjonalnie za zamykaną pokrywą, zbiornikiem oleju i paliwa dobrze chronionymi pod maską Wygodna obsługa dzięki jednej dźwigni uruchamiania, biegu jałowego i zatrzymania Wygodny transport dzięki duży, uniwersalnym zaczepom do podnoszenia Prosty załadunek dzięki rolkom transportowym na uchwycie Odpowietrzanie przewodu paliwowego dzięki układowi wspomagania rozruchu, co ułatwia uruchomienie Wysoka energia udaru z silnym suwem i wysoką częstotliwością ubijania BS50-2 Więcej na temat ubijaków akumulatorowych marki Wacker Neuson dowiedzą się Państwo na stronie: BS30 BS50-2 BS60-2 BS70-2 BS50-2plus BS60-2plus BS70-2plus Ciężar roboczy 30 kg 59 kg 66 kg 74 kg 59 kg 66 kg 74 kg Rodzaj napędu Silnik dwusuwowy BS60-2plus Czysta praca: Katalizator jako wyposażenie seryjne to oferuje wyłącznie firma Wacker Neuson! Wartości emisji spalin ubijaków wibracyjnych benzynowych Nieprawidłowe tankowanie wykluczone: zamykany zbiornik oleju (w ubijakach 2plus). Pompa zasilająca na gaźniku zapewnia pełną i natychmiastową moc modelu WM80. Licznik godzin pracy: we wszystkich modelach w celu przestrzegania optymalnych terminów konserwacji Dopuszczona wartość górna Silniki dwusuwowe Zbiornik na benzynę WM80 Silnik dwusuwowy w ubijaku Wacker Neuson Dopuszczona wartość górna Silniki czterosuwowe Zbiornik Silniki czterosuwowe Silnik czterosuwowy w ubijaku Wacker Neuson oleju Emisje ogółem w g/kwh HC + NOx CO Emisje zgodnie z dyrektywą UE 2011/88/WE 08 09

6 Ubijaki z silnikiem czterosuwowym BS50-4s BS60-4s BS50-4As BS60-4As Ciężar roboczy 63 kg 71 kg 64 kg 71,6 kg Rodzaj napędu Silnik czterosuwowy Ubijaki wibracyjne z napędem diesla Moc robocza ubijaka z silnikiem czterosuwowym marki Wacker Neuson będzie Państwa codziennie przekonywała do nowego. Przemyślane funkcje czynią przy tym korzystanie z urządzeń jeszcze bezpieczniejszym, przedłużają ich okres eksploatacji i redukują konserwację do minimum. Szybki rozruch dzięki pompie zasilającej na gaźniku Silny suw do ciężkich podłoży wiążących Wbudowana ochrona przed niskim poziomem oleju z funkcją automatycznego wyłączania Uniwersalny zaczep do podnoszenia zapewnia kompaktowe rozmiary transportowe i magazynowe Wysokiej klasy filtr powietrza zapewnia trzykrotnie dłuższe czasy między wymianami BS50-4s Od kompaktowych wymiarów zapewniających dobry uchwyt po dobrze zrównoważone rozłożenie ciężaru model DS70 wyróżnia się swoimi wewnętrznymi i zewnętrznymi wartościami. Niniejsze urządzenie ze względu na niskie emisje CO najlepiej nadaje się do zagęszczania w wykopach. Niski wyrzut CO Wysokiej klasy filtr powietrza zapewnia trzykrotnie dłuższe czasy między wymianami Duży zbiornik paliwa o powłoce odpornej na korozję z samooczyszczającym się filtrem zapewnia długi okres użytkowania i minimalny wymagania konserwacyjne Niskie wibracje dłoń/ramię dzięki specjalnie amortyzowanej rączce Ciężar roboczy Rodzaj napędu DS70 83 kg Silnik wysokoprężny Idealna proporcja zawartości powietrza do paliwa Dzięki innowacyjnemu systemowi filtrowania powietrza marki Wacker Neuson pracują Państwo trzykrotnie dłużej w optymalnym zakresie obrotów niż bez kompensacji. Wydłuża to również trzykrotnie interwały serwisowe. Najlepiej nadaje się do podłoży wiążących, mieszanych i gruboziarnistych. Prędkość obrotowa Optymalny zakres obrotów BS60-4As DS Brak kompensacji Dłuższy interwał serwisowy Kompensacja Konieczna wymiana filtra Godziny robocze Silny suw: idealny do podłoży wiążących. Łatwy do prowadzenia ważne przy krawędziach i okrągłych elementach konstrukcyjnych. Zaledwie jedna dźwignia reguluje prędkość obrotową, uruchamia i wyłącza urządzenie. Dokładne prowadzenie urządzenia ważne podczas zagęszczania przy krawędziach

7 Odpowiedni napęd do każdego zastosowania Więcej na temat emisji spalin ubijaków marki Wacker Neuson dowiedzą się Państwo na stronie: Technologia akumulatora Silnik dwusuwowy Silnik czterosuwowy Silnik diesla 0% emisji spalin Z akumulatorem BP1000 firma Wacker Neuson zrobiła prawdziwy krok w kierunku przyszłości: umożliwia on w 100% elektryczną pracę ubijaka akumulatorowego i chroni w ten sposób operatora i środowisko naturalne przed szkodliwymi emisjami spalin. Ważący 9,1 kg akumulator jest wyjątkowo lekki i przekonuje do siebie niewymagającym konserwacji asynchronicznym silnikiem elektrycznym i wysoką mocą. Nawet w bardzo ekstremalnych temperaturach od 10 do +50 stopni Celsjusza pracuje on nienagannie. Bezszczotkowy asynchroniczny silnik elektryczny nie wymaga przy tym żadnych prac konserwacyjnych. Firma Wacker Neuson jako jedyny producent ma w swojej ofercie ubijak wibracyjny benzynowy z silnikiem dwusuwowym. Nasi inżynierowie ds. rozwoju opracowali silnik WM80 specjalnie z myślą o zagęszczaniu gruntu. Ponadto posiada on wyjątkowe wartości emisji spalin, co zawdzięcza między innymi swojemu katalizatorowi. Silnik nie przekracza żadnych bieżących i wyznaczonych na przyszłość wartości granicznych. W porównaniu z ubijakami z silnikami czterosuwowymi wydziela on znacznie mniej CO i zapewnia czyste powietrze w wykopach. Do ciężkich prac budowlanych mają Państwo do dyspozycji dwa wydajne silniki: WM100 marki Wacker Neuson i GX100 marki Honda. Cechy szczególne modelu WM100: Wbudowana ochrona przed niskim poziomem oleju sprawdza pozom oleju podczas rozruchu. Jeśli jest on zbyt niski, urządzenie wyłącza się automatycznie. Emisje ubijaków z silnikami czterosuwowymi składają się w dużej mierze z CO. W sumie emisje CO są wyższe o 1/3 niż w przypadku ubijaków z silnikami dwusuwowymi. Podczas zagęszczania mogą Państwo w pełni polegać na wydajności silnika wysokoprężnego DS70. Jednocześnie charakteryzuje się on wyjątkowo niską emisją spalin i nie przekracza bieżących norm emisji spalin na świecie. Również siła uderzeniowa silnika wysokoprężnego DS70 przekonuje i to przez cztery i pół godziny nieprzerwanej pracy niskim zużyciem. Ponadto silnik jest wyjątkowo mocny i trwały

8 Parametry techniczne AS30e AS50e BS30 BS50-2 BS60-2 BS70-2 BS 50-2plus BS 60-2plus BS70-2plus BS50-4s BS60-4s BS50-4As BS60-4As DS70 DANE OGÓLNE JEDNOSTKA Długość x Szerokość x Wysokość mm 620 x 361 x x 361 x x 370 x x 343 x x 343 x x 343 x x 343 x x 343 x x 343 x x 343 x x 343 x x 343 x x 343 x x 370 x Rozmiar płyty wibracyjnej (dł. x szer.) mm 296 x x x x x x x x x x x x x x x x x 280 UBIJAKI WIBRACYJNE Ciężar roboczy kg 41,1 70, ,6 Skok stopy do ubijaka mm 42 64, Maks. liczba uderzeń 1/min Prędkość robocza m/min 9,5 9,8 8,9 9,5 9,8 8,9 7,6 8,5 7,6 7,0 13 Silnik Silnik asynchroniczny Silnik asynchroniczny Jednocylindrowy, dwusuwowy silnik benzynowy, chłodzony powietrzem Jednocylindrowy, dwusuwowy silnik benzynowy, chłodzony powietrzem Jednocylindrowy, czterosuwowy silnik benzynowy, chłodzony powietrzem Jednocylindrowy, silnik wysokoprężny, chłodzony powietrzem Producent silnika Wacker Neuson Wacker Neuson Wacker Neuson Wacker Neuson Wacker Neuson Wacker Neuson Wacker Neuson Wacker Neuson Wacker Neuson Wacker Neuson Wacker Neuson Honda Honda Yanmar Typ silnika Silnik elektryczny Silnik elektryczny WM80 WM80 WM80 WM80 WM80 WM80 WM80 WM100 WM100 GXR120 GXR120 L48 Pojemność skokowa cm³ Maks. moc (DIN ISO 3046) kw 1,1 1,8 1,9 2,0 1,7 1,8 2,0 2,4 2,4 2,4 2,4 3,1 Przy prędkości obrotowej 1/min Mieszanka benzynowo-olejowa 50 : : : : : : : 1 Zużycie paliwa l/h 0,9 1,2 1,2 1,3 1,0 1,2 1,3 1,2 1,2 0,9 0,9 0,9 Zawartość zbiornika (paliwo) l 2,2 2,9 2,9 2,9 3,0 3,0 3,0 3,0 3,0 3,0 3,0 4,2 Pojemność zbiornika (olej) l 1,3 1,3 1,3 Parametry techniczne akumulatora BP1000 AKUMULATOR SPECYFIKACJA JEDNOSTKA Wymiary (Długość x Szerokość x Wysokość) mm 220 x 290 x 194 Ciężar roboczy kg 9,1 Wydajność Ah 20 Zawartość energii Wh Napięcie znamionowe V 51 Prąd wyładowania, maks. A 160 Prąd ładowania, maks. A 32 Oil.max, wyjątkowy olej marki Wacker Neuson. Wysokiej jakości, w pełni syntetyczny olej do silników dwusuwowych długotrwale zapobiega zużyciu. Zapewnia długi okres eksploatacji Państwa urządzeń. Program produktów marki Wacker Neuson obejmuje ponad 300 różnych grup produktów w najróżniejszych wariantach. Wybór różnych opcji może wpłynąć odpowiednio na zmianę danych produktów. Nie wszystkie z wymienionych lub zilustrowanych tutaj produktów marki Wacker Neuson są zatem dostępne w dostawie lub dopuszczone do działania we wszystkich krajach. Przedstawione produkty Wacker Neuson stanowią wyłącznie przykłady i jako takie podlegają regularnym zmianom chętnie przedstawimy Państwu odpowiednią ofertę! Powielanie tylko po uzyskaniu pisemnej zgody firmy Wacker Neuson. Wacker Neuson Vertrieb Europa GmbH & Co.KG 14 15

9 Typowy dzień pracy jest pełen wyzwań. Mamy odpowiednie rozwiązania i pomożemy Państwu być zawsze o krok przed konkurencją. W tym celu oferujemy wszystko, czego Państwo potrzebują: Wacker Neuson all it takes! Produkty Technika betonu Zagęszczanie Cięcie i wyburzanie Koparki Ładowarki kołowe Ładowarki teleskopowe Wozidła Agregaty prądotwórcze Oświetlenie Pompy Podgrzewacze Maszyny używane Części zamienne Usługi Finansowanie Naprawa i konserwacja Akademia Wynajem Telematyka Specjaliści ds. betonu E-store *WN.EMEA V03.PL* WN.EMEA V03.PL 06/2017 PL
