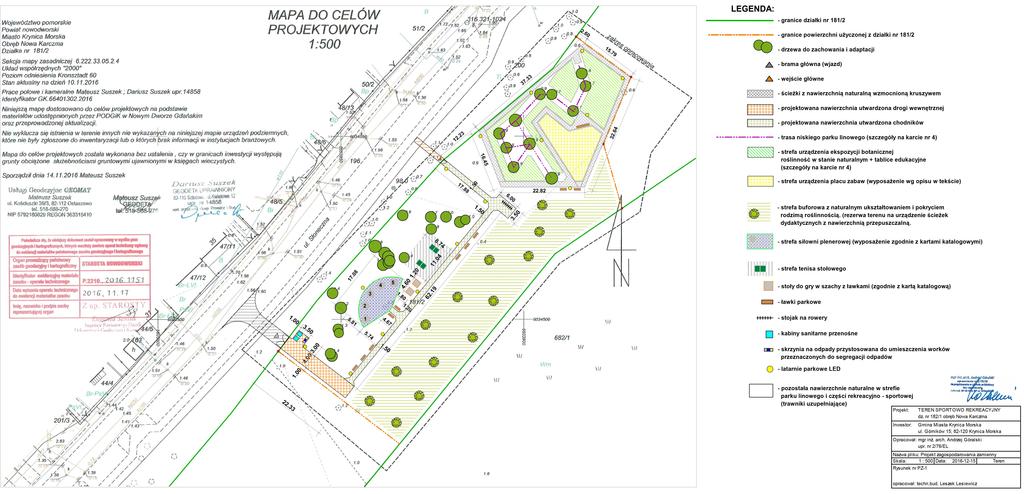

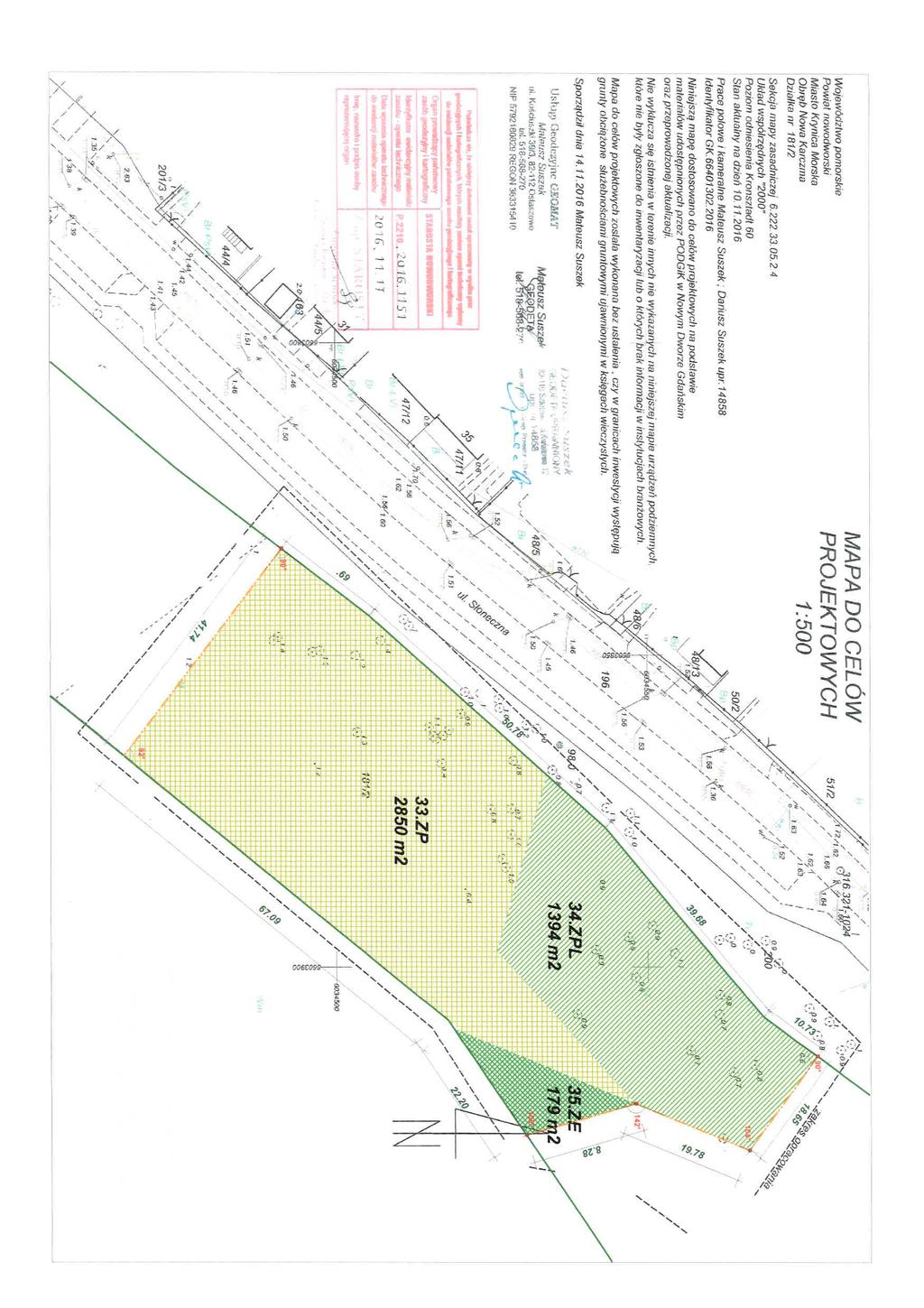

15 ELEMENTY NISKIEGO PARKU LINOWEGO DLA DZIECI NA TERENIE REKREACYJNO SPORTOWYM z lokalizacją na działce nr 182/1 obręb Nowa Karczma 1. OPIS PARKU Koncepcja parku linowego obejmuje instalacje przeszkód linowych na istniejących drzewach. Park ten będzie służył dzieciom w wieku od 5 do 15 lat. Zaprojektowano system przeszkód instalowanych tuż nad ziemią od 25 do 50cm. W przypadku wysokości przeszkód od 60cm do 1,0m można zastosować zamiast siatek bezpieczeństwa podłoże bezpieczne: zrębki drewniane, żwir, lub piasek warstwa o miąższości minimum 30cm. Tego typu rozwiązanie nie wymaga nadzoru instruktorskiego. Zgodnie z normą PN-EN Urządzenia sportowe i rekreacyjne - Tory linowe - Część 1- Wymagania dotyczące konstrukcji i bezpieczeństwa, jeśli stopy użytkownika znajdują się do 1 m nad podłożem nie jest wymagana asekuracja. Park linowy w połączeniu z ogródkiem botanicznym w przebiegu trasy oraz wydzielonym fragmentem terenu na zjazd linowy i urządzenia do zabawy, spełniać będzie rolę placu łączącego zabawę z edukacją ekologiczną. Poniżej przedstawiono ogólne schematy przeszkód proponowanych do realizacji w projektowanym parku linowym. Szczegóły dotyczące usytuowania i długości każdej przeszkody zawarte są w tabeli na karcie nr RZUT TRASY PARKU LINOWEGO 1

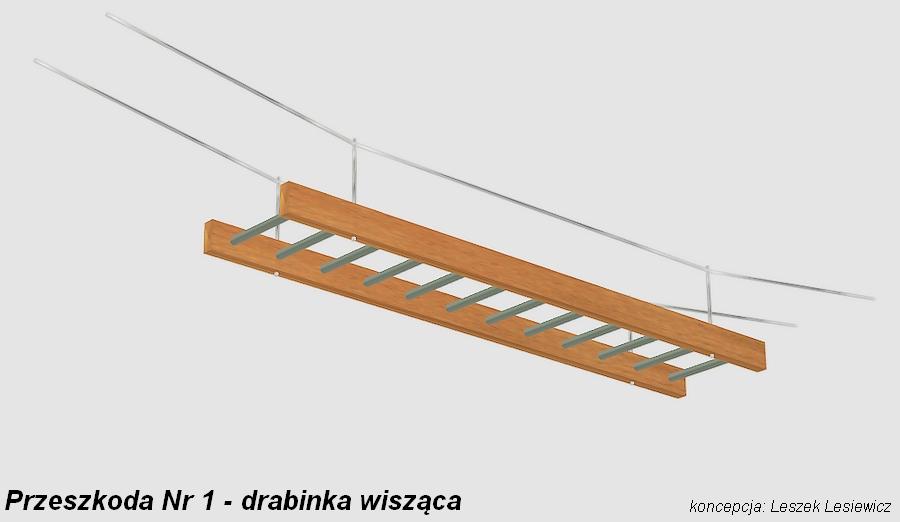

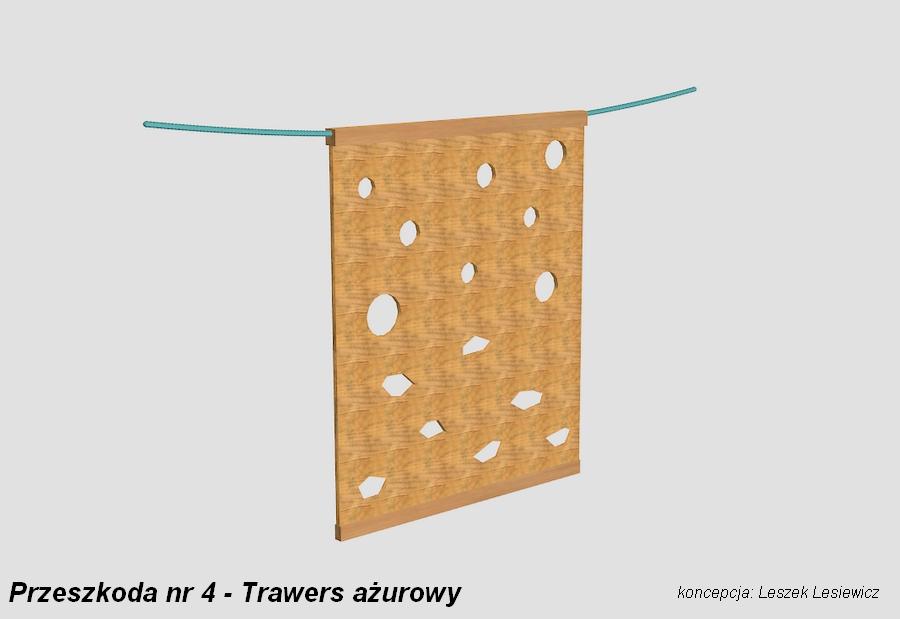

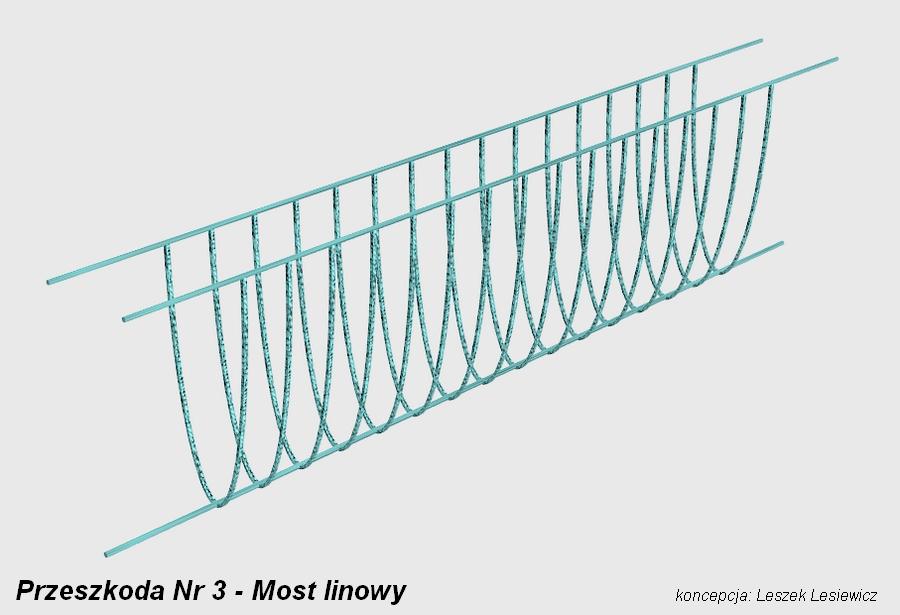

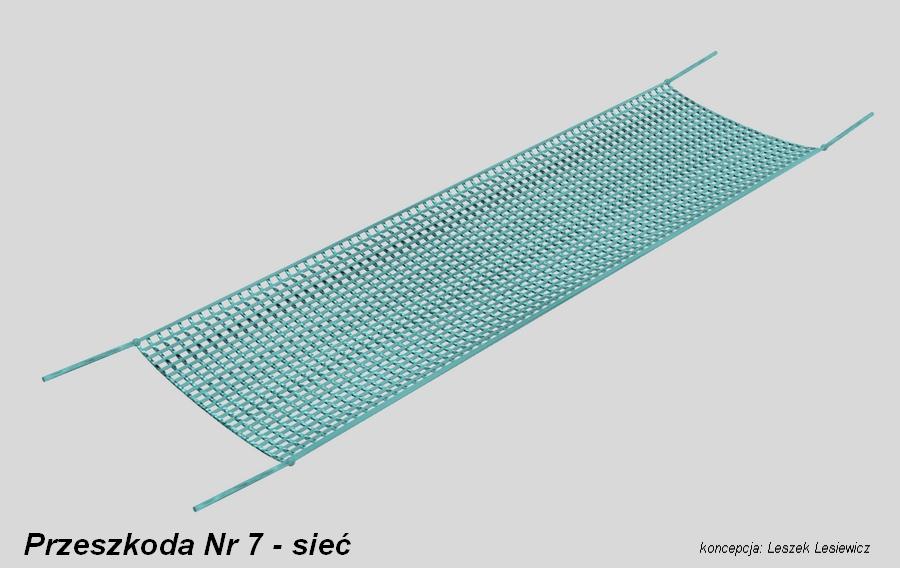

16 3. WZORY PRZESZKÓD 2

17 3

18 4

19 5

20 6

21 7

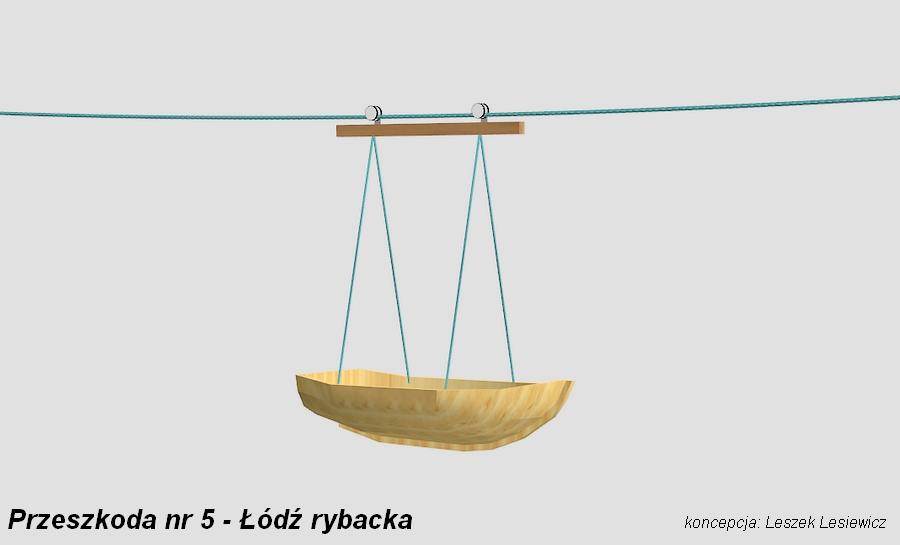

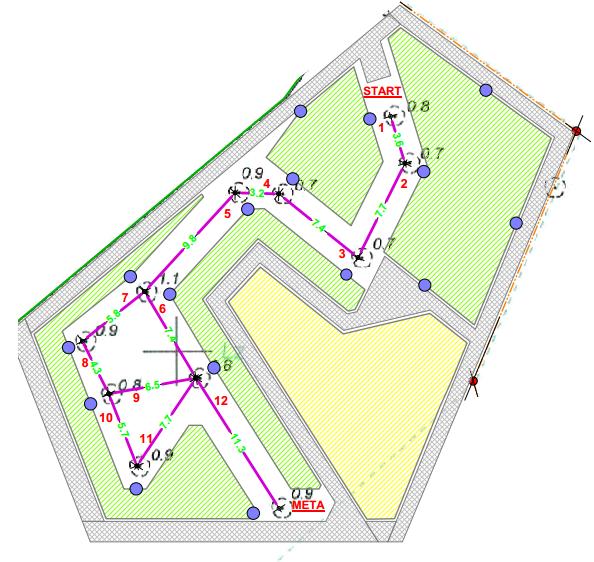

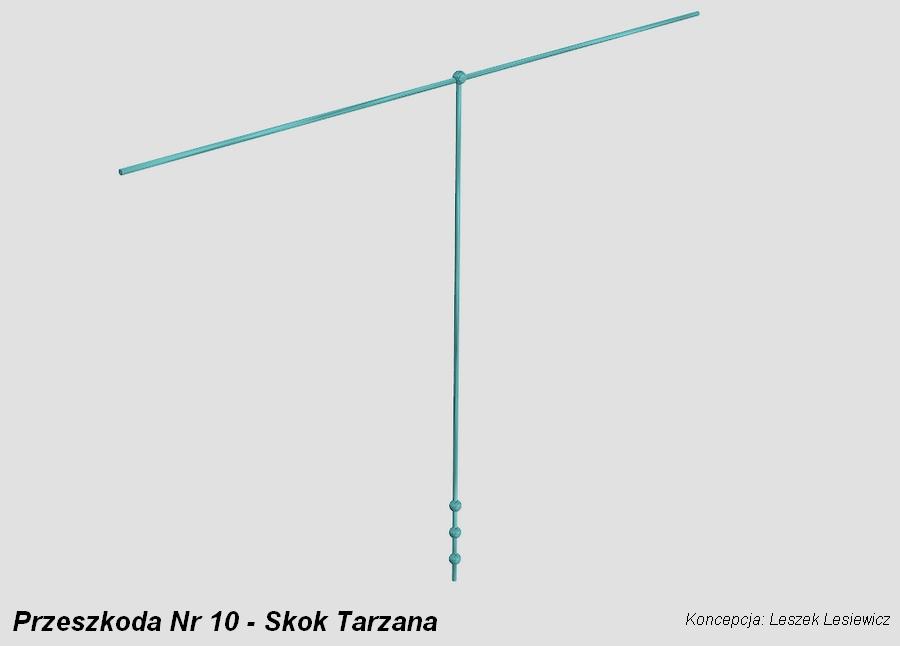

22 ŁĄCZNA DŁUGOŚĆ TRASY: 80,4 m Elementy do wykonania przeszkód lina stalowa, śr. 10 mm lina poliamidowa, śr. 16 mm, kręcona, kolorowa lina polipropylenowa, śr. 16 mm, pleciona, kolorowa lina polipropylenowa, śr. 16 mm, pleciona, kolorowa z rdzeniem liny stalowej, śr. 10 mm belki drewniane heblowane z drzewa miękkiego (świerk, sosna) pale drewniane heblowane, okrągłe, z drzewa miękkiego (świerk, sosna) Platformy Platformy należy wykonać z drzewa miękkiego np. świerkowego lub sosnowego. Całość malowana farbą impregnująca drewno przed czynnikami zewnętrznymi i zabezpieczającą przed korozją biologiczną. Górna płaszczyzna platformy heblowana. Przeszkody nr 5 (łódź rybacka), nr 10 (skok tarzana) oraz zjazd linowy na placu zabaw wyposażyć w tzw. system powrotu. 8

23 4. INWENTARYZACJA DRZEWOSTANU Do instalacji poszczególnych tras parku wykorzystane będą drzewa ponumerowane na podstawie przeprowadzonej inwentaryzacji. Pomiarów dokonywano na wysokości 130 cm. W celu wyeliminowania zagrożenia bezpieczeństwa użytkowników parku drzewa należy poddać zabiegom pielęgnacyjnym. Wycinka dotyczyć będzie jedynie podwójnych pni, z których jeden powinien zostać usunięty oraz uszkodzonych i osłabionych konarów. Ogłowienie koron i zabiegi pielęgnacyjne należy wykonać w okresie od 30 października do 30 marca. Przed montażem poszczególnych przeszkód należy wykonać ekspertyzę dendrologiczną. 5. WYKAZ PODSTAWOWYCH MATERIAŁÓW DO BUDOWY PARKU LINOWEGO Lina stalowa ocynkowana, 6 x 19 drutów,10 mm, 55,8 kn Lina stalowa ocynkowana, konstrukcja SEAL 6 x 19 z drutem rdzeniowym, 10 mm, 73, 16 kn Zacisk do lin stalowych, ocynkowane, DIN 1142 Kausza do lin stalowych 10 mm, DIN 6899 Lina PA kręcona, 16 mm, Lina PP pleciona, 16 mm, Lina PPV pleciona, 16 mm, Nakrętki M16, ocynk Śruby M16, ocynk Podkładki M16, ocynk Napinacze śrubowe oko-oko M20, ocynk Drzewo w różnych konfiguracjach Płyty wiórowe impregnowane gr, mm (OSB-3 lub MFP) Inne elementy 6. WYTYCZNE Park linowy należy wykonać według obowiązujących standardów budowy tego typu obiektów. Osoby wykonujące prace powinny posiadać doświadczenie budowy parku w w/w systemach oraz niezbędna wiedzę z tego zakresu. Przy budowie i montażu urządzeń mają zastosowanie następujące normy: PN-EN Wyposażenie placów zabaw i nawierzchnie. PN-EN : Urządzenia sportowe i rekreacyjne - Tory linowe - Część 1: Wymagania dotyczące konstrukcji i bezpieczeństwa. PN-EN : Urządzenia sportowe i rekreacyjne - Tory linowe - Część 2: Wymagania dotyczące eksploatacji. Wszystkie zakończenia lin stalowych powinny odpowiadać normom PN-EN do PN-EN Powinny być wykonane zgodnie z instrukcjami montażu podanymi w tych normach. Liny stalowe zamocowane za pomocą zacisków powinny być zgodne z normą: PN-EN A1:2009, Zakończenia lin stalowych -- Bezpieczeństwo -- Część 5: Zaciski linowe kabłąkowe Zgodnie z normą : "Obszar upadku i obszar dostępny nie może zawierać żadnych niezabezpieczonych elementów, na które poruszający się lub spadający użytkownik może wpaść, innych niż składniki przeszkody. Jeśli istnieje możliwość kolizji użytkownika z obiektem usytuowanym w pobliżu przeszkody (np. drzewem), należy zainstalować odpowiednie urządzenia zabezpieczające (na przykład osłonięcie części pnia drzewa materacem)" Podczas budowy należy przestrzegać przepisów podanych powyżej norm oraz stosownych rozporządzeń. Sposób wykonania powinien umożliwiać uzyskanie dla obiektu odpowiedniej certyfikacji w zakresie bezpieczeństwa. Opracował: techn. bud. Leszek Lesiewicz 9

24

25

26

27

28 Słupki do siatkówki stalowe, cynkowane i lakierowane Wysokość słupka - ok. 2,85m; Słupki wykonane z profili stalowych fi 76 mm, cynkowane ogniowo i lakierowane proszkowo; Słupki mocowane w tulejach; Komplet składa się z dwóch słupków, jeden z napinaczem śrubowym siatki, drugi z elementami zaczepowymi siatki; Bezstopniowa regulacja zawieszenia siatki w zakresie 1,07-2,43 m umożliwia wykorzystanie ich do gry w siatkówkę, tenisa oraz badmintona; Słupki mogą być stosowane do siatkówki plażowej; Zgodność z przepisami PZPS oraz normą PN-EN 1271:2006 p.4; Certyfikat bezpieczeństwa wydany przez Instytut Sportu.

29 Siatka do siatkówki wielofunkcyjna Wymiar siatki 9,5 x 1m Długość linki 11,70m; Oczko 10x10cm; Polipropylen bezwęzłowy; Grubość splotu 3 mm; Linki naciągowe górna - stalowa, dolna - polipropylenowa; Taśma górna biała, 50 mm, Antenki w komplecie, pokrowiec na antenki wiązany. Tuleja do słupków stalowych; Wymiary - wys: 35 cm, wymiar zewnętrzny : 88,9 mm; Wykonana z ze stali; W komplecie znajduję się dekielek do tulei;

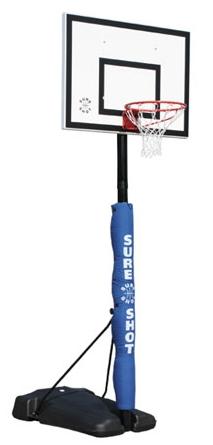

30 KARTA KATALOGOWA KOSZ STREETBALL ZESTAW SEATTLE Wytrzymuje obciążenie 240 kg, nadaje się również do zastosowania w szkołach. W skład zestawu wchodzi stalowy słup malowany proszkowo o średnicy 90 mm, składany z 3 części. Sztywny wysięgnik przymocowany do słupa za pomocą dwóch U-śrub, które pozwalają zamocować tablicę z obręczą na żądanej wysokości (rekomendowana wysokość dla dorosłych 305 cm, dla dzieci cm). Tablica prostokątna wykonana z polipropylenu, wymiary 120 x 90 cm, grubość 5 cm. Obręcz europejski rozstaw otworów (110 x 90 mm), wykonana z pełnego pręta stalowego ø17 mm, podpory obręczy wykonane z pręta stalowego ø13 mm, tylna blacha o grubości 5 mm, malowana proszkowo, w komplecie z siatką (12 zaczepów). Plastikowa podstawa balastowa wypełniana wodą (130 l) lub piaskiem (210 kg), trzy punkty zakotwiczenia w podłożu dla zapewnienia dodatkowej stabilizacji. Słup ma możliwość odchylenia do tyłu (w tej pozycji wymaga miejsca magazynowania o wysokości 200 cm).

31 ELEMENTY SIŁOWNI PLENEROWEJ NA TERENIE REKREACYJNO SPORTOWYM z lokalizacją na działce nr 182/1 obręb Nowa Karczma

32

33

34

35

36

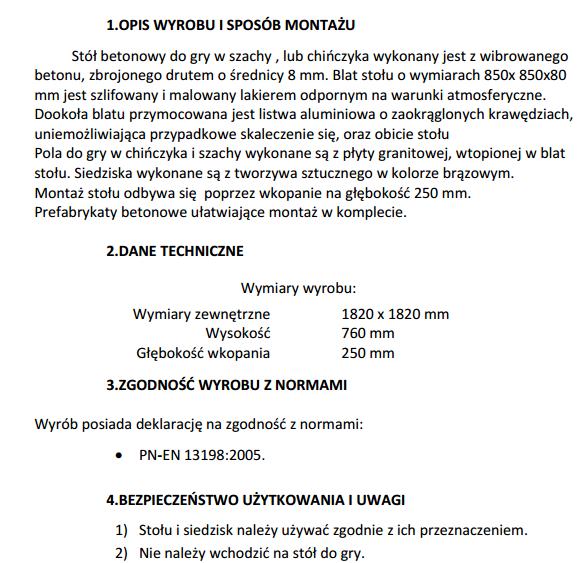

37 KARTA TECHNICZNA stoły betonowe do gry w szachy z siedziskami

38

39 KARTA TECHNICZNA

40

41 KARTA TECHNICZNA ŁAWKA PARKOWA Ławka parkowa Ławka charakteryzuje się mocną konstrukcją oraz wysoką odpornością na uszkodzenia mechaniczne oraz negatywne działanie czynników pogodowych. Idealnie wtapia się w miejską przestrzeń. Polecana szczególnie na place zabaw, zielone skwery i do parków miejskich Ławka metalowo drewniana Wysokość całkowita(cm): 60 Długość całkowita (cm): Szerokość całkowita (cm): 62 Grubość listew (cm): 4 Waga około 28 kg Części metalowe - Rury średnicy 60 mm ocynkowane, koloru czarnego,malowane proszkowo Sposób przytwierdzenia do podłoża: - na kostce lub asfalcie poprzez przykręcenie kołkami rozporowymi - na miękkim podłożu poprzez kotwienie do prefabrykowanych fundamentów.
