1 Zawartość opracowania I Część opisowa 1. Podstawa opracowania 2. Przedmiot i cel opracowania 3. Zakres opracowania 4. Opis stanu istniejącego budynków 5. Opis istniejącej stolarki okiennej oraz planowanych robót budowlanych związanych z jej wymianą. 6. Wpływ obiektu na środowisko 7. Uwagi końcowe II. Część rysunkowa Rysunki elewacji: A1 Budynek Główny A2 Sala Gimnastyczna A3 Budynek Willa A4 Budynek Dydaktyczny Zestawienia stolarki: A5 Budynek Główny A6 Sala Gimnastyczna A7 Budynek Willa A8 Budynek Dydaktyczny Detale okien: A9 Okno w Budynku Głównym do konserwacji A10 Okno w Budynku Głównym wzorcowe A11 Okno w Budynku Dydaktycznym - wzorcowe 1

2 OPIS TECHNICZNY DO ZGŁOSZENIA ROBÓT BUDOWLANYCH polegających na termomodernizacji budynków szkolnych na bazie Audytów energetycznych budynków. Zespół Szkół Zawodowych w Brodnicy ul. Mazurska 28, dz. Nr 1-693/12 i 1-694/3 1. Podstawa opracowania 1.1. Wizje lokalne przeprowadzone w dniach 19 i 26 sierpnia Pomiary inwentaryzacyjne na obiekcie 1.3. Dokumentacja fotograficzna oraz archiwalna 1.4. Obowiązujące normy i przepisy 1.6. Informacje i uzgodnienia z użytkownikiem 1.7. Audyt energetyczny budynków wchodzących w zakres opracowania, sporządzony przez Biuro Usług Technicznych OCTOPUS Zbigniew Wyszogrodzki, Toruń, ul. Jelenia 31a 2. Przedmiot i cel opracowania Przedmiotem opracowania jest projekt termomodernizacji czterech budynków wchodzących w skład Zespołu Szkół Zawodowych w Brodnicy przy ulicy Mazurskiej 28, (dz. Nr 1-693/12 i 1-694/3) zgodnie z opracowanym audytem energetycznym Celem zamierzenia inwestycyjnego jest zwiększenie komfortu użytkowników przy zachowaniu walorów architektonicznych obiektów 3. Zakres opracowania Opracowanie obejmuje wymianę stolarki okiennej we wszystkich budynkach wchodzących w skład Zespołu Szkół Zawodowych w Brodnicy, przy ul. Mazurskiej 28. 2

3 4. Opis stanu istniejącego budynków Budynek Główny Fot. 1. Fragment elewacji od ul. 3 Maja Wybudowany w 1877 r. z przeznaczeniem jako budynek szkolny. Mieściło się w nim Gimnazjum Królewskie. Po II wojnie światowej w budynku utworzono Publiczną Szkołę Dokształcającą Zawodową. Obecnie jest siedzibą Zespołu Szkół Zawodowych. Budynek jest wpisany do ewidencji zabytków, posiada wysokie walory architektoniczne. Jest to obiekt wolnostojący, w całości podpiwniczony, o dwóch kondygnacjach nadziemnych i wysokim poddaszu. Posiada jedną klatkę schodową. Wejście główne znajduje się od ul. Mazurskiej (od wschodu), drugie wejście zlokalizowano od zachodu. Budynek wzniesiono w technologii tradycyjnej, na planie prostokąta, posiada dwie osie symetrii. Ściany zewnętrzne wykonane z cegły pełnej, ceramicznej, otynkowane od wewnątrz tynkiem cementowo - wapiennym. Dach czterospadowy, kalenica równoległa do ul. Mazurskiej. Konstrukcja dachu drewniana, pokrycie dachówką ceramiczną, bez ocieplenia. Kominy murowane z cegły pełnej. Ogólny stan elementów konstrukcyjnych budynku jest dobry, jednakże przegrody zewnętrzne mają niską izolacyjność termiczną. Okna budynku są drewniane, w piwnicach krosnowe, na kondygnacjach głównie skrzynkowe. Dwa okna przy wejściu zachodnim oraz okno na parterze budynku od ul. Mazurskiej posiadają wysoką wartość historyczną (w zestawieniu stolarki okna nr 6 i 10). Stan techniczny okien jest zły, współczynnik przenikania wynosi (zgodnie z zapisem w audycie energetycznym) U=3,0 W/(m2K). 3

4 Sala Gimnastyczna Fot. 2. Elewacja północna Wybudowany w 1877 r. z przeznaczeniem jako sala gimnastyczna dla uczniów Gimnazjum Królewskiego. Funkcja budynku została zachowana do dziś. Budynek jest wpisany do ewidencji zabytków, posiada wysokie walory architektoniczne. Jest to obiekt wolnostojący, niepodpiwniczony, o jednej kondygnacji nadziemnej z nieużytkowym poddaszem. Wejście główne znajduje się od strony budynku szkolnego (od ul. Mazurskiej, od wschodu), drugie wejście zlokalizowano od strony boiska (od południa). Budynek wzniesiono w technologii tradycyjnej, na planie trapezu (dobudówka od strony ul. 3 Maja ma ściany nierównoległe), główna bryła budynku posiada podłużną oś symetrii. Ściany zewnętrzne wykonane z cegły pełnej, ceramicznej, otynkowane od wewnątrz tynkiem cementowo - wapiennym. Dach bryły głównej dwuspadowy, kalenica prostopadła do ul. Mazurskiej/3 Maja. Konstrukcja dachu drewniana, pokrycie dachówką ceramiczną, bez ocieplenia. Komin murowany z cegły pełnej. Ogólny stan elementów konstrukcyjnych budynku jest dobry, jednakże przegrody zewnętrzne mają niską izolacyjność termiczną. Okna budynku są drewniane, w sali gimnastycznej i w zapleczu skrzynkowe, przy wejściu głównym pojedyncze krosnowe. Stan techniczny okien jest zły, współczynnik przenikania wynosi (zgodnie z zapisem w audycie energetycznym) U=3,0 W/(m2K). Drzwi wejściowe wykonane z drewna, w dobrym stanie technicznym. 4

5 Budynek Willa Fot. 3. Widok od strony budynku szkolnego Podobnie jak pozostałe budynki należące do kompleksu obiekt wybudowano w latach 70-tych IXX wieku z przeznaczeniem na budynek mieszkalny dyrektora szkoły. Funkcja mieszkalna obiektu w części obiektu została zachowana do dziś. Budynek jest wpisany do ewidencji zabytków, posiada wysokie walory architektoniczne. Jest to obiekt wolnostojący, podpiwniczony, o dwóch kondygnacjach nadziemnych z poddaszem częściowo użytkowym. Wejście główne znajduje się od strony budynku szkolnego (od południa) drugie wejście zlokalizowano od strony ul. 3 Maja (od zachodu). Budynek wzniesiono w technologii tradycyjnej, na planie krzyża. Ściany zewnętrzne wykonane z cegły pełnej, ceramicznej, otynkowane od wewnątrz tynkiem cementowo - wapiennym. Dach wielopołaciowy, kalenica prostopadła do ul. Mazurskiej/3 Maja. Konstrukcja dachu drewniana, pokrycie dachówką ceramiczną, bez ocieplenia. Kominy murowane z cegły pełnej. Ogólny stan elementów konstrukcyjnych budynku jest dobry, jednakże przegrody zewnętrzne mają niską izolacyjność termiczną. Okna budynku są drewniane, skrzynkowe i krosnowe. Stan techniczny okien jest zły, współczynnik przenikania wynosi (zgodnie z zapisem w audycie energetycznym) U=3,0 W/(m2K). Drzwi wejściowe wykonane z drewna, w dobrym stanie technicznym. 5

6 Budynek Dydaktyczny Fot. 4. Widok od podwórza. Wybudowany w 1890 r. z przeznaczeniem na budynek urzędu celnego. Obecnie wchodzi w skład Zespołu Szkół Zawodowych, prowadzone są w nim zajęcia dydaktyczne. Jest to obiekt wolnostojący, podpiwniczony, o dwóch kondygnacjach nadziemnych z częściowo użytkowym wysokim poddaszem. Wejście główne znajduje się od strony ul. Mazurskiej (od wschodu) drugie wejście zlokalizowano od podwórza (od zachodu). Podwórze ogrodzone jest ceglanym murem wysokości ok. 2,5m Budynek wzniesiono w technologii tradycyjnej, na planie litery L Ściany zewnętrzne wykonane z cegły pełnej, ceramicznej, otynkowane od wewnątrz tynkiem cementowo - wapiennym. Dach wielopołaciowy, kalenice prostopadłe do ul. Mazurskiej oraz do ul Czwartaków. Stropy międzykondygnacyjne ceramiczne i drewniane, Konstrukcja dachu drewniana, pokrycie dachówką ceramiczną, bez ocieplenia. Kominy murowane z cegły pełnej. Podłogę w piwnicy stanowi posadzka betonowa położona na podsypce żwirowej Drzwi wejściowe wykonane z drewna, w dobrym stanie technicznym Ogólny stan elementów konstrukcyjnych budynku jest dobry, jednakże przegrody zewnętrzne mają niską izolacyjność termiczną. W budynku znajduje się wiele odmian okien: historyczne drewniane (skrzynkowe i krosnowe), drewniane współczesne (zespolone) wstawione po 2005 r oraz plastikowe wstawione przed rokiem Stan techniczny okien historycznych jest zły, współczynnik przenikania wynosi (zgodnie z zapisem w audycie energetycznym) U =3,0 W/(m2K). Okna plastikowe (od ul. Mazurskiej) nie spełniają wymogów Konserwatora Zabytków, mają współczynnik przenikania ciepła powyżej 1,3 W/(m2K), słabą izolacyjność akustyczną, ponadto nie mają możliwości mikrowentylacji. 6

7 5. Opis istniejącej stolarki okiennej oraz planowanych robót budowlanych związanych z jej wymianą Budynek Główny Okna piwniczne Fot. 5. Okna piwniczne w fasadzie wschodniej (od ul. Mazurskiej) W piwnicach budynku znajdują się okna krosnowe, pojedyncze. Okna wadliwe, wykonane z drewna osłabionego długotrwałym działaniem czynników atmosferycznych wyposażone w okucia o małej wytrzymałości i dużych nieszczelnościach. Okna wykazują znaczne trwałe uszkodzenia w samym drewnie konstrukcji okien (wypaczone, popękane, rozwarstwione słupki i ramy okienne).okucia zniszczone mechanicznie. Szacowany współczynnik przenikana ciepła dla szyb U 3 W/m 2 xk. Konieczna jest wymiana tych okien Część okien zasłonięta blachą, jedno okno zabudowane szybem zsypowym do dawnej kotłowni. Obecnie, w związku ze zmianą funkcji pomieszczeń należy przywrócić funkcje tych okien, szyb zsypowy zdemontować. Nowe okna wykonać w konstrukcji zespolonej, drewnianej. Szklenie szkłem bezpiecznym. Należy zachować kształt okien ( z płaskim łukiem odcinkowym), oraz podziały szprosami jak na zestawieniu stolarki (Rys. A5). Okna wykonać jako uchylne, wykładane, (okno długie, oznaczone nr 5 rozwieralne, jak na schemacie). Stolarka okienna w kolorze białym. Klamki w kolorze białym.szklenie komorowe, współczynnik przenikana ciepła dla szyb U=1,3 W/m2xK, brak wymagań dotyczących izolacyjności akustycznej, W celu zabezpieczenia otwierania okna należy wyposażyć w zamki patentowe lub alternatywnie demontowalne klamki. Parapety wewnętrzne istniejące betonowe, ze spadkiem, do renowacji. (uzupełnienie ubytków, wykończenie powierzchni w zależności od funkcji pomieszczenia: pozostawienie powierzchni betonowej, pomalowanie, obłożenie glazurą - do decyzji Użytkownika) Parapety zewnętrzne istniejące betonowe do zachowania (uszkodzone do renowacji) Wszystkie okna piwniczne są okratowane. Kraty należy zachować (montaż stolarki od środka pomieszczeń), zabezpieczyć antykorozyjnie i pomalować w kolorze szarym, zbliżonym do RAL 7023 (betongrau) 7

8 Okna do konserwacji Na parterze budynku przy wejściu zachodnim, oraz w północnej przybudówce od wschodu zachowały się okna historyczne, zgodnie z zaleceniem Wojewódzkiego Konserwatora Zabytków przeznaczone do konserwacji. Fot. 6. Lokalizacja okien do konserwacji i okien wzorcowych w fasadzie zachodniej (od ul. 3 Maja) Fot. 7. Lokalizacja okna do konserwacji w fasadzie wschodniej (od ul. Mazurskiej) 8

9 Fot. 8. Detal zwieńczenia słupka i listwy ślemiennej w oknie historycznym Fot. 9. Detal podstawy słupka w oknie historycznym Okna historyczne w fasadzie zachodniej są oknami pojedynczymi, zlokalizowanymi po obu stronach drzwi wejściowych w klatce schodowej. Oprócz konserwacji elementów stolarki okno należy dostosować do wymogów audytu energetycznego. W tym celu należy od wewnątrz pomieszczenia wstawić okno o konstrukcji drewnianej, zespolonej, z zachowaniem kształtu otworu i istniejącego podziału, oszklone szkłem bezpiecznym, niskoemisyjnym. Stolarka okienna w kolorze białym. Klamki w kolorze białym. Szklenie komorowe, współczynnik przenikana ciepła dla szyb U=1,3 W/m2xK, współczynnik izolacyjności akustycznej dla szyb minimum Rw=32dB. W celu zabezpieczenia otwierania okna należy wyposażyć w zamki patentowe lub alternatywnie 9

10 demontowalne klamki. Parapety wewnętrzne wykonać drewniane 3 krotnie lakierowane z drewna impregnowanego, Grubość parapetu 30mm, kolor biały. Parapety zewnętrzne istniejące ceglane, z obróbką z blachy stalowej powlekanej w kolorze ceglastym. Kraty należy zachować (montaż stolarki od środka pomieszczenia), zabezpieczyć antykorozyjnie i pomalować w kolorze szarym, zbliżonym do RAL 7023 (betongrau) Okno historyczne w fasadzie wschodniej jest oknem skrzynkowym. Z uwagi na bardzo złe warunki termoakustyczne wewnętrzną część okna należy zdemontować, zachowując i konserwując wyłącznie część zewnętrzną. Podobnie jak w oknach od zachodu, od środka pomieszczenia należy wstawić dodatkowe okno w konstrukcji drewnianej zespolonej, natomiast osadzenie pozostałego okna należy uszczelnić. Zalecenia dotyczące dodatkowego okna jak w oknach od strony wschodniej. Okno wzorcowe i okna do wymiany Fot. 10. Okno wzorcowe profilowane ślemię i listwa żłobiona do odtworzenia w dużych oknach Budynku Głównego i Budynku Willi 10

11 Na parterze i na piętrze budynku znajdują się okna skrzynkowe rozwieralne, w większości o konstrukcji wzmocnionej ślemionami i słupkami wewnętrznymi. Otwory okienne sklepione łukiem odcinkowym lub półkolistym ceglanym. Ornamentyka i podział okien urozmaicona. Okna wadliwe, wykonane z drewna osłabionego długotrwałym działaniem czynników atmosferycznych wyposażone w okucia o małej wytrzymałości i dużych nieszczelnościach. Okna wykazują znaczne trwałe uszkodzenia w samym drewnie konstrukcji okien (wypaczone, popękane, rozwarstwione słupki i ramy okienne).okucia zniszczone mechanicznie. Szacowany współczynnik przenikana ciepła dla szyb U 3 W/m 2 xk. Konieczna jest wymiana tych okien W fasadzie zachodniej na parterze znajdują się okna z charakterystyczną listwą żłobioną i profilowanym ślemieniem. (fot. 10). Okna te stanowią wzorzec do odtworzenia we wszystkich dużych oknach Budynku Głównego i Budynku Willi. (jak w zestawieniach stolarki rys. A5 i A7) Podział okien z nadprożem półkolistym należy wykonać jak na schematach, część nadślemienną podzielić trzema szprosami. Nowe okna wykonać w konstrukcji zespolonej, drewnianej. Szklenie szkłem bezpiecznym. Należy bezwzględnie zachować kształt okien ( z płaskim łukiem odcinkowym i z łukiem półkolistym), oraz podziały szprosami jak na zestawieniu stolarki (Rys. A5). Okna wykonać jako uchylno - rozwieralne, wykładane, w górnych kwaterach z możliwością otwierania z poziomu człowieka. Stolarka okienna w kolorze białym. Klamki w kolorze białym. Szklenie komorowe, współczynnik przenikana ciepła dla szyb U=1,3 W/m2xK, współczynnik izolacyjności akustycznej dla szyb minimum Rw=32dB. W celu zabezpieczenia otwierania okna należy wyposażyć w zamki patentowe lub alternatywnie demontowalne klamki. Parapety wewnętrzne do wymiany na drewniane 3 krotnie lakierowane z drewna impregnowanego. Grubość parapetu 30mm, kolor do ustalenia z Użytkownikiem, w zależności od funkcji pomieszczenia. Parapety zewnętrzne do zachowania (uszkodzone do renowacji), na piętrze betonowe, na parterze z blachy stalowej powlekanej. Kraty w części okien należy zachować (montaż stolarki od środka pomieszczenia), zabezpieczyć antykorozyjnie i pomalować w kolorze szarym, zbliżonym do RAL 7023 (betongrau) 5.2. Sala Gimnastyczna Fot. 11. Okno w pomieszczeniu sali gimnastycznej W budynku znajdują się okna skrzynkowe rozwieralne, o konstrukcji wzmocnionej ślemionami i słupkami wewnętrznymi, oraz okna krosnowe, zlokalizowane po obu stronach wejścia głównego. Otwory okienne sklepione łukiem odcinkowym ceglanym. Słupki i ślemiona okien w sali gimnastycznej proste, bez zdobień. Wszystkie okna w pomieszczeniu sali gimnastycznej są zabezpieczone obustronnie siatką stalową. Okna wadliwe, wykonane z drewna osłabionego długotrwałym działaniem czynników atmosferycznych wyposażone w okucia o małej wytrzymałości i dużych nieszczelnościach. Okna wykazują znaczne trwałe uszkodzenia w samym drewnie konstrukcji okien (wypaczone, popękane, rozwarstwione słupki i ramy okienne).okucia zniszczone mechanicznie. 11

12 Szacowany współczynnik przenikana ciepła dla szyb U 3 W/m 2 xk. Konieczna jest wymiana tych okien Nowe okna wykonać w konstrukcji zespolonej, drewnianej. Szklenie szkłem bezpiecznym. Należy bezwzględnie zachować kształt okien ( z płaskim łukiem odcinkowym), oraz podziały szprosami jak na zestawieniu stolarki (Rys. A6). Okna wykonać jako uchylno - rozwieralne, z możliwością otwierania z poziomu człowieka. Podział okien wymienianych wykonać jak na schematach (Rys. A6), Stolarka okienna w kolorze białym. Klamki w kolorze białym. Szklenie komorowe, współczynnik przenikana ciepła dla szyb U=1,3 W/m2xK, współczynnik izolacyjności akustycznej dla szyb minimum Rw=32dB. W celu zabezpieczenia otwierania okna należy wyposażyć w zamki patentowe lub alternatywnie demontowalne klamki. Zalecenia dotyczące okien krosnowych: Fot. 12. Okno krosnowe przy wejściu, z ozdobnym słupkiem do odtworzenia bądź konserwacji W przypadku konserwacji elementów stolarki ozdobne listwy należy przełożyć do nowych okien, po uprzednim ich oczyszczeniu ze starej farby, zabezpieczeniu środkami konserwującymi oraz pomalowaniu. Jeżeli drewno nie nadaje się do podjęcia działań konserwatorskich, listwę należy odtworzyć w kształcie zbliżonym do istniejącego. Parapety wewnętrzne betonowe, do zachowania (w razie potrzeby do renowacji) Parapety zewnętrzne ceglane, do zachowania (do oczyszczenia i uzupełnienia spoin). 12

13 Siatkę ochronną na czas montażu okien należy zdemontować (siatka zamocowana w ramach demontowalnych), oczyścić ze starej farby, zabezpieczyć antykorozyjnie i pomalować na kolor szary, zbliżony do RAL 7023 (betongrau) 5.3. Budynek Willa Okna piwniczne W piwnicach budynku znajdują się okna krosnowe, pojedyncze. Okna wadliwe, wykonane z drewna osłabionego długotrwałym działaniem czynników atmosferycznych wyposażone w okucia o małej wytrzymałości i dużych nieszczelnościach. Okna wykazują znaczne trwałe uszkodzenia w samym drewnie konstrukcji okien (wypaczone, popękane, rozwarstwione słupki i ramy okienne).okucia zniszczone mechanicznie. Szacowany współczynnik przenikana ciepła dla szyb U 3 W/m 2 xk. Konieczna jest wymiana tych okien Część okien została zamurowana. (Fot. 13) (Fot. 14) Nowe okna wykonać w konstrukcji zespolonej, drewnianej. Szklenie szkłem bezpiecznym. Należy zachować kształt okien ( z płaskim łukiem odcinkowym), oraz podziały szprosami jak na zestawieniu 13

14 stolarki (Rys. A7). Okna wykonać jako uchylne, wykładane. Stolarka okienna w kolorze białym. Klamki w kolorze białym. Szklenie komorowe, współczynnik przenikana ciepła dla szyb U=1,3 W/m2xK, brak wymagań dotyczących izolacyjności akustycznej, W celu zabezpieczenia otwierania okna należy wyposażyć w zamki patentowe lub alternatywnie demontowalne klamki. Parapety wewnętrzne istniejące betonowe, ze spadkiem, do renowacji. (uzupełnienie ubytków, wykończenie powierzchni w zależności od funkcji pomieszczenia: pozostawienie powierzchni betonowej, pomalowanie, obłożenie glazurą - do decyzji Użytkownika) Parapety zewnętrzne istniejące betonowe do zachowania (uszkodzone do renowacji) Wszystkie okna piwniczne są okratowane. Kraty należy zachować (montaż stolarki od środka pomieszczeń), zabezpieczyć antykorozyjnie i pomalować w kolorze szarym, zbliżonym do RAL 7023 (betongrau). Okna parteru i piętra Na parterze i na piętrze budynku znajdują się okna skrzynkowe rozwieralne, w większości o konstrukcji wzmocnionej ślemionami i słupkami wewnętrznymi. Otwory okienne prostokątne i sklepione łukiem odcinkowym lub półkolistym ceglanym. Ornamentyka i podział okien urozmaicona, w większości bez zdobień. Okna wadliwe, wykonane z drewna osłabionego długotrwałym działaniem czynników atmosferycznych wyposażone w okucia o małej wytrzymałości i dużych nieszczelnościach. Okna wykazują znaczne trwałe uszkodzenia w samym drewnie konstrukcji okien (wypaczone, popękane, rozwarstwione słupki i ramy okienne).okucia zniszczone mechanicznie. Szacowany współczynnik przenikana ciepła dla szyb U 3 W/m 2 xk. Konieczna jest wymiana tych okien Zgodnie z zaleceniem Wojewódzkiego Konserwatora Zabytków okna zewnętrzne werandy oraz okna z łukiem odcinkowym należy wykonać ze zdobieniami jak w oknie wzorcowym Budynku Głównego (profilowane ślemię i żłobiona listwa fot. 10) W oknach z łukiem półkolistym część nadślemienną należy podzielić na 3 pola (dwoma szprosami jak na schematach w zestawieniu stolarki Rys. A7) Nowe okna wykonać w konstrukcji zespolonej, drewnianej. Szklenie szkłem bezpiecznym, niskoemisyjnym. Należy bezwzględnie zachować kształt okien ( z płaskim łukiem odcinkowym i z łukiem półkolistym), oraz podziały szprosami jak na zestawieniu stolarki (Rys. A7). Okna wykonać jako uchylno - rozwieralne, jak na schematach. Stolarka okienna w kolorze białym. Klamki w kolorze białym. Szklenie komorowe, współczynnik przenikana ciepła dla szyb U=1,3 W/m2xK, współczynnik izolacyjności akustycznej dla szyb minimum Rw=32dB. W celu zabezpieczenia otwierania okna w pomieszczeniach ogólnie dostępnych należy wyposażyć w zamki patentowe lub alternatywnie demontowalne klamki. Parapety wewnętrzne do wymiany na drewniane 3 krotnie lakierowane z drewna impregnowanego. Grubość parapetu 30mm, kolor do ustalenia z Użytkownikiem, w zależności od funkcji pomieszczenia. Parapety zewnętrzne do zachowania (uszkodzone do renowacji), betonowe. Kraty z możliwością zdjęcia na czas montażu okien usunąć, wyprostować pogięte elementy, oczyścić ze starej farby, zabezpieczyć antykorozyjnie i pomalować w kolorze szarym, zbliżonym do RAL 7023 (betongrau) Przy kratach mocowanych na stałe, należy podjąć podobne działania, jednakże bez demontażu tych krat (montaż stolarki od środka pomieszczenia). 14

15 Okna poddasza Okna na poddaszu krosnowe, pojedyncze, od ulicy Mazurskiej skrzynkowe. Okno w lukarnie prostokątne, skrzynkowe. Okna wadliwe, wykonane z drewna osłabionego długotrwałym działaniem czynników atmosferycznych wyposażone w okucia o małej wytrzymałości i dużych nieszczelnościach. Okna wykazują znaczne trwałe uszkodzenia w samym drewnie konstrukcji okien (wypaczone, popękane, rozwarstwione słupki i ramy okienne).okucia zniszczone mechanicznie. Szacowany współczynnik przenikana ciepła dla szyb U 3 W/m 2 xk. Konieczna jest wymiana tych okien. Nowe okna wykonać w konstrukcji zespolonej, drewnianej. Szklenie szkłem bezpiecznym, niskoemisyjnym. Należy bezwzględnie zachować kształt okien (z łukiem półkolistym), oraz podziały szprosami jak na zestawieniu stolarki (Rys. A7). Okna wykonać jako uchylno - rozwieralne i rozwieralne jak na schematach. Stolarka okienna w kolorze białym. Klamki w kolorze białym. Szklenie komorowe, współczynnik przenikana ciepła dla szyb U=1,3 W/m2xK, współczynnik izolacyjności akustycznej dla szyb minimum Rw=32dB. Parapety wewnętrzne do wymiany na drewniane 3 krotnie lakierowane z drewna impregnowanego. Grubość parapetu 30mm, kolor do ustalenia z Użytkownikiem, w zależności od funkcji pomieszczenia. Parapety zewnętrzne betonowe do zachowania (uszkodzone do renowacji) Budynek Dydaktyczny Okna wymienione po 2005 r 15

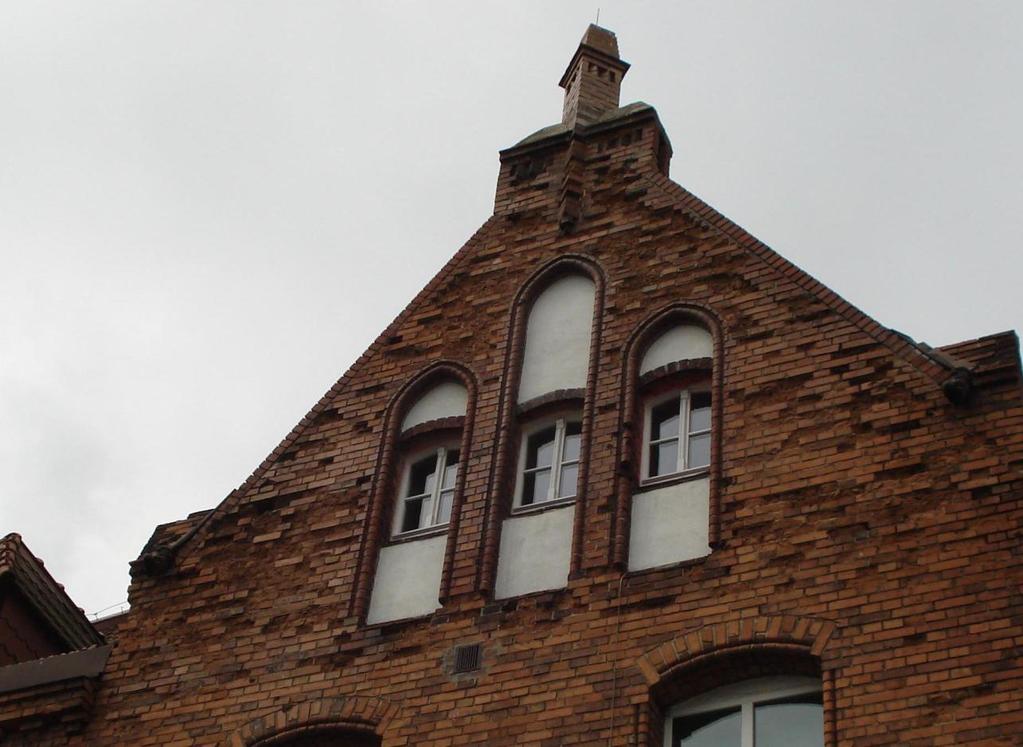

16 Fot. 15. Wszystkie okna w ścianie zachodniej widoczne na fot. 4, trzy okna w mansardzie od strony ul. Mazurskiej z fot. 15 oraz wszystkie okna w wystającej części fasady północnej, której fragment znajduje się na fot. 16, są oknami wymienionymi w ostatnich latach, zostały zaaprobowane przez Wojewódzkiego Konserwatora Zabytków i nie podlegają wymianie. Nie zostały ujęte w zestawieniu stolarki. Fot. 16 Okno wzorcowe Fot. 17. Jako wzorzec okna do wykonania większości okien w budynku dawnego Urzędu Celnego może posłużyć okno zlokalizowane na parterze w wystającej części fasady północnej (fot. 17), lub okno zlokalizowane nad drzwiami, widoczne na fot

17 Okna wymienione przed 2000r. Okna na parterze i piętrze budynku, zlokalizowane w fasadzie wschodniej, od ul. Mazurskiej oraz dwa okna (na parterze i piętrze) od ul. Czwartaków przed rokiem 2000 zostały wymienione na plastikowe. Nie zyskały aprobaty WKZ, są nieestetyczne, nie pasują do otworów, ponadto nie spełniają obecnych wymogów auditu energetycznego oraz oczekiwań użytkowników. Wszystkie zakwalifikowano do wymiany. Nowe okna należy wykonać na wzór okna wzorcowego z fot. 17 wymienionego po 2005 r, z elementem ozdobnym (kaboszonem) i profilowaną listwą. Nowe okna wykonać w konstrukcji zespolonej, drewnianej. Szklenie szkłem bezpiecznym. Należy bezwzględnie zachować kształt okien ( z płaskim łukiem odcinkowym), oraz podziały jak na schematach w zestawieniu stolarki (rys. A8) Okna wykonać jako uchylno - rozwieralne, jak na schematach. Stolarka okienna w kolorze białym. Klamki w kolorze białym. Szklenie komorowe, współczynnik przenikana ciepła dla szyb U=1,3 W/m2xK, współczynnik izolacyjności akustycznej dla szyb minimum Rw=32dB. W celu zabezpieczenia otwierania okna należy wyposażyć w zamki patentowe lub alternatywnie demontowalne klamki. Parapety wewnętrzne do wymiany na drewniane 3 krotnie lakierowane z drewna impregnowanego. Grubość parapetu 30mm, kolor do ustalenia z Użytkownikiem. Parapety zewnętrzne na parterze ceglane, ozdobne, do zachowania (uszkodzone do renowacji), na piętrze betonowe do zachowania. Okna piwniczne Fot. 18. Okno piwniczne w fasadzie wschodniej (od ul. Mazurskiej) 17

18 W piwnicach budynku znajdują się okna krosnowe, pojedyncze. Okna wadliwe, wykonane z drewna osłabionego długotrwałym działaniem czynników atmosferycznych wyposażone w okucia o małej wytrzymałości i dużych nieszczelnościach. Okna wykazują znaczne trwałe uszkodzenia w samym drewnie konstrukcji okien (wypaczone, popękane, rozwarstwione słupki i ramy okienne).okucia zniszczone mechanicznie. Szacowany współczynnik przenikana ciepła dla szyb U 3 W/m 2 xk. Konieczna jest wymiana tych okien Część okien zamurowana (wstawiona skrzynka elektryczna) jedno okno (w narożniku od podwórza) zabudowane betonowym szybem zsypowym do dawnej kotłowni. Obecnie, w związku ze zmianą funkcji pomieszczenia należy przywrócić funkcje okna, szyb wyburzyć. Nowe okna wykonać w konstrukcji zespolonej, drewnianej. Szklenie szkłem bezpiecznym. Należy zachować kształt okien ( z płaskim łukiem odcinkowym), oraz podziały szprosami jak na zestawieniu stolarki (Rys. A8). Okna wykonać jako uchylne, wykładane, jak na schematach. Stolarka okienna w kolorze białym. Klamki w kolorze białym. Szklenie komorowe, współczynnik przenikana ciepła dla szyb U=1,3 W/m2xK, brak wymagań dotyczących izolacyjności akustycznej, W celu zabezpieczenia otwierania okna należy wyposażyć w zamki patentowe lub alternatywnie demontowalne klamki. Parapety wewnętrzne istniejące betonowe, ze spadkiem, do renowacji. (uzupełnienie ubytków, wykończenie powierzchni w zależności od funkcji pomieszczenia: pozostawienie powierzchni betonowej, pomalowanie, obłożenie glazurą - do decyzji Użytkownika) Parapety zewnętrzne istniejące betonowe i ceglane do zachowania (uszkodzone do renowacji) Wszystkie okna piwniczne są okratowane. Kraty należy zachować (montaż stolarki od środka pomieszczeń), zabezpieczyć antykorozyjnie i pomalować w kolorze szarym, zbliżonym do RAL 7023 (betongrau) Okna parteru i piętra podlegające wymianie Na parterze i na piętrze budynku głównego znajdują się okna skrzynkowe rozwieralne, w większości o konstrukcji wzmocnionej ślemionami i słupkami wewnętrznymi. Otwory okienne sklepione łukiem odcinkowym ceglanym. Ornamentyka i podział okien urozmaicona, w wielu oknach zdobione słupki. W części niskiej budynku na parterze i piętrze znajdują się okna o konstrukcji skrzynkowej i krosnowej. Okna wadliwe, wykonane z drewna osłabionego długotrwałym działaniem czynników atmosferycznych wyposażone w okucia o małej wytrzymałości i dużych nieszczelnościach. Okna wykazują znaczne trwałe uszkodzenia w samym drewnie konstrukcji okien (wypaczone, popękane, rozwarstwione słupki i ramy okienne).okucia zniszczone mechanicznie. Szacowany współczynnik przenikana ciepła dla szyb U 3 W/m 2 xk. Konieczna jest wymiana tych okien. Zgodnie z zaleceniem Wojewódzkiego Konserwatora Zabytków okna nowo wymieniane należy wykonać na wzór okien wymienionych po 2005 r, z profilowaną listwą, słupkiem i elementem ozdobnym (kaboszonem). Nowe okna wykonać w konstrukcji zespolonej, drewnianej. Szklenie szkłem bezpiecznym, niskoemisyjnym. Należy bezwzględnie zachować kształt okien ( z płaskim łukiem odcinkowym), oraz podziały szprosami jak na zestawieniu stolarki (Rys. A8). Okna wykonać jako uchylno - rozwieralne, jak na schematach. Stolarka okienna w kolorze białym. Klamki w kolorze białym. Szklenie komorowe, współczynnik przenikana ciepła dla szyb U=1,3 W/m2xK, współczynnik izolacyjności akustycznej dla szyb minimum Rw=32dB. W celu zabezpieczenia otwierania okna w pomieszczeniach ogólnie dostępnych należy wyposażyć w zamki patentowe lub alternatywnie demontowalne klamki. 18

19 Parapety wewnętrzne do wymiany na drewniane 3 krotnie lakierowane z drewna impregnowanego. Grubość parapetu 30mm, kolor do ustalenia z Użytkownikiem, w zależności od funkcji pomieszczenia. Parapety zewnętrzne do zachowania (uszkodzone do renowacji), betonowe i ceglane. Okna poddasza Istniejące okna na poddaszu wykonane w konstrukcji skrzynkowej. Okna wadliwe, wykonane z drewna osłabionego długotrwałym działaniem czynników atmosferycznych wyposażone w okucia o małej wytrzymałości i dużych nieszczelnościach. Okna wykazują znaczne trwałe uszkodzenia w samym drewnie konstrukcji okien (wypaczone, popękane, rozwarstwione słupki i ramy okienne).okucia zniszczone mechanicznie. Szacowany współczynnik przenikana ciepła dla szyb U 3 W/m 2 xk. Konieczna jest wymiana tych okien. Nowe okna wykonać w konstrukcji zespolonej, drewnianej. Szklenie szkłem bezpiecznym, niskoemisyjnym. Należy bezwzględnie zachować kształt okien (z łukiem odcinkowym), oraz podziały szprosami jak na zestawieniu stolarki (Rys. A8). Duże okna z elementami ozdobnymi jak w oknie wzorcowym (zaznaczone na zestawieniu stolarki). Okna wykonać jako uchylno - rozwieralne i rozwieralne jak na schematach. Stolarka okienna w kolorze białym. Klamki w kolorze białym. Szklenie komorowe, współczynnik przenikana ciepła dla szyb U=1,3 W/m2xK, współczynnik izolacyjności akustycznej dla szyb minimum Rw=32dB. Parapety wewnętrzne do wymiany na drewniane 3 krotnie lakierowane z drewna impregnowanego. Grubość parapetu 30mm, kolor do ustalenia z Użytkownikiem, w zależności od funkcji pomieszczenia. Parapety zewnętrzne ceglane i betonowe do zachowania (uszkodzone do renowacji). 6. Wpływ obiektu na środowisko. Prace termorenowacyjne budynków nie naruszają istniejącego układu ani też go nie pogarszają. Inwestycja nie ma wpływu na środowisko naturalne oraz nie narusza praw osób trzecich. 7. Uwagi końcowe Wszystkie wymiary sprawdzać na budowie Wszelkie roboty należy prowadzić zgodnie z Warunkami technicznymi wykonawstwa i odbioru robót, zasadami sztuki budowlanej oraz przepisami bhp, pod nadzorem osoby uprawnionej i po uzyskaniu niezbędnych zezwoleń formalno-prawnych. Sporządzić i zatwierdzić projekt organizacji robót i zagospodarowania placu budowy oraz szczegółowy harmonogram prac. Do wykonania prac zgodnie z niniejszą dokumentacją należy stosować elementy i materiały posiadające wymagane przepisami atesty, świadectwa i certyfikaty. Opracowała: Małgorzata Nowak 12 sierpnia 2012 r. 19
