Regionalizacja hydrogeologiczna Polski

Transkrypt

1 Regionalizacja hydrogeologiczna Polski

2 Regionalizacja zwykłych wód podziemnych Polski wg A. Kleczkowskiego Faza pomorska zlodowaceni a bałtyckiego Faza leszczyńska zlodowaceni a bałtyckiego Prowincje hydrogeologiczne: -prowincja nizinna Zasięg zlodowaceni a Warty -prowincja górskowyŝynna

3 Region F [km 2 ] Prowincja hydrogeologiczna górsko-wyŝynna: Masywy M: o MK Masyw karpacki (W) część wewnętrzna (Z) część zewnętrzna z nałoŝonymi zbiornikami dolinnymi czwartorzędowymi o o MS Masyw sudecki z nieckami śródgórskimi permsko-kredowymi (zewnętrzną-nz i wewnętrzną-nw) MSt Masyw świętokrzyski (P) część paleozoiczna (M) część mezozoiczna o Niecki kredowe o o o o o o MKu Masyw kujawski NB-K bełchatowsko-konińska NL lubelska N - łódzka NM miechowska NR radomska NO opolska Monoklina krakowsko-śląska MoK-S J część jurajska T część triasowa (150)

4 Prowincja hydrogeologiczna nizinna: Pasma zbiorników czwartorzędowych: o Pn pasmo nadmorski o Pp pasmo pojezierne o Pr pasmo równinne o Ppk pasmo przedkarpackie o Pps pasmo przedsudeckie Subniecki: o SNG gdańska kredowa o SNP poznańska, trzeciorzędowa o SNWa warszawska trzeciorzędowa Subzbiorniki (większe): o SZPo podlasie, jurajski o SZP pomorze, trzeciorzędowo-jurajski (6 000) 1 (20 000) 1 (51 000) 1 (9 000) 1 (7 000) 1 1 Powierzchnia jednostek połoŝonych pod jednostkami głównymi

5 Model konceptualny zasobów wód podziemnych w Polsce wykresy słupkowe procent zasobów dyspozycyjnych w głównych piętrach wodonośnych

6 Prowincja hydrogeologiczna nizinna Pasma zbiorników czwartorzędowych Subniecki i subzbiorniki

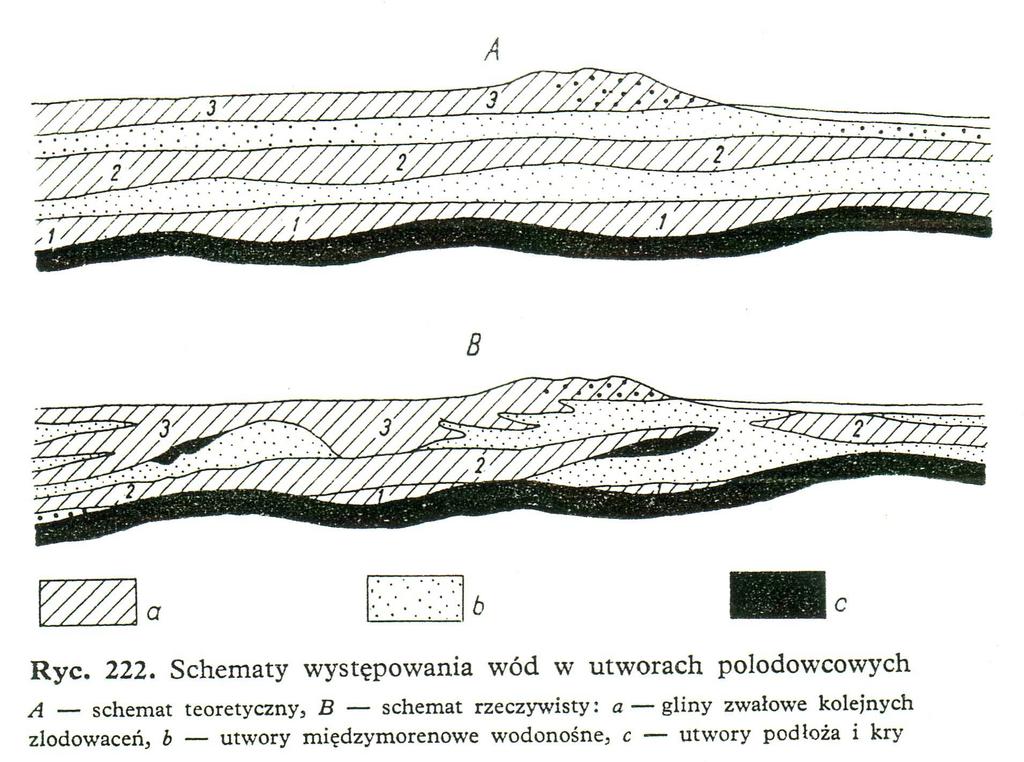

7 Typowe struktury hydrogeologiczne w czwartorzędzie Otwarte Doliny Pradoliny Sandry Zamknięte Doliny kopalne Zbiorniki międzymorenowe

8

9 Pradoliny

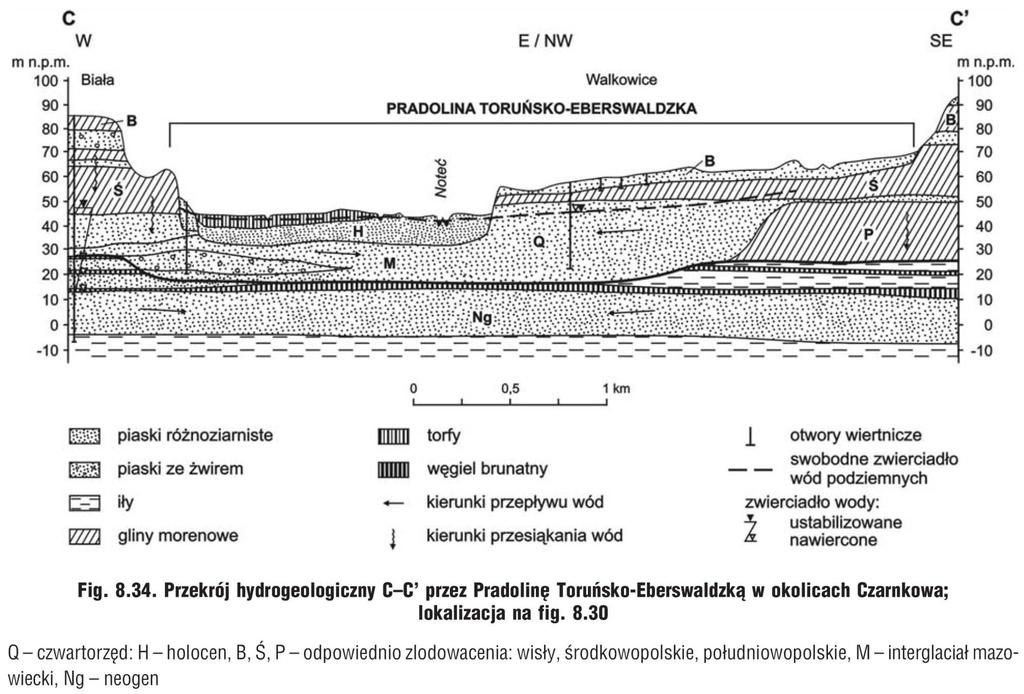

10 Przykłady struktur w utworach czwartorzędowych

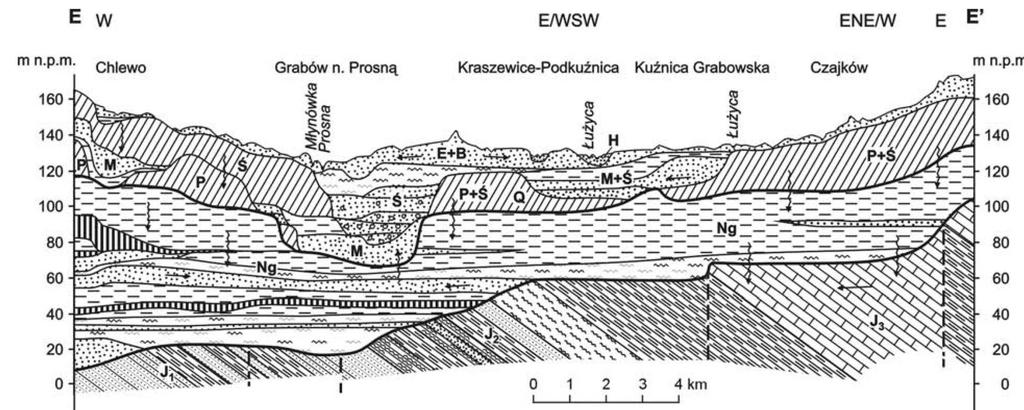

11 Przykłady struktur w utworach czwartorzędowych

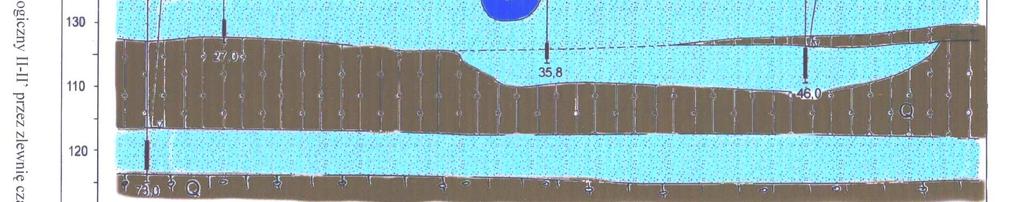

12 Warunki zasilania przepływu i drenaŝu.

13 Warunki ochrony GZWP

14 Warunki ochrony GZWP

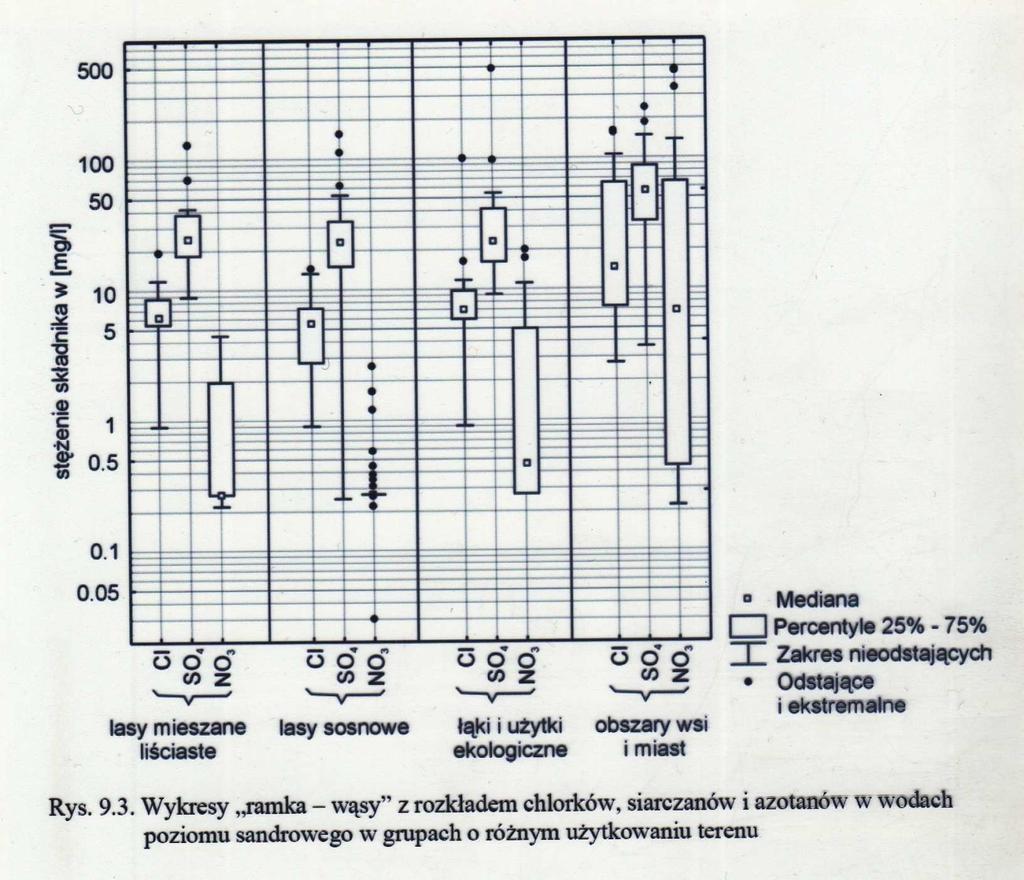

15 Jakość wód podziemnych

16 Subniecki i subzbiorniki rdzeń tych słów (niecka, zbiornik) wynika z formy występowania tych struktur, przedrostek sub wynika z dwu przyczyn: struktury te są połoŝone pod pokrywą czwartorzędu czyli poniŝej, struktury te posiadają zazwyczaj duŝo niŝszy moduł zasobów dyspozycyjnych od nadległych zbiorników czwartorzędowych.

17 Zasilanie subniecek i subzbiorników odbywa się zazwyczaj drogą pośrednią przez czwartorzęd, a obszary zasilania są ograniczone: wychodnie, wychodnie pod czwartorzęd, okna hydrogeologiczne itp. W pozostałych obszarach izolowanych utworami słabo przepuszczalnymi ocenia się, Ŝe następuje wprawdzie przesiąkanie wód, ale jego intensywność jest niezbyt duŝa.

18 Subniecka gdańska Regionalizacja zwykłych wód podziemnych Polski wg A. Kleczkowskiego Subzbiornik pomorze Subniecka poznańska Subzbiornik warmia Subniecka warszawska Prowincje hydrogeologiczne: Subzbiornik podlasie -prowincja nizinna -subniecki i subzbiorniki Subniecka wrocławska Subniecka kędzierzyńsko - głubczycka Subzbiornik Bogucice Subzbiornik Staszów

19 Subniecka warszawska

20 Subniecka poznańska

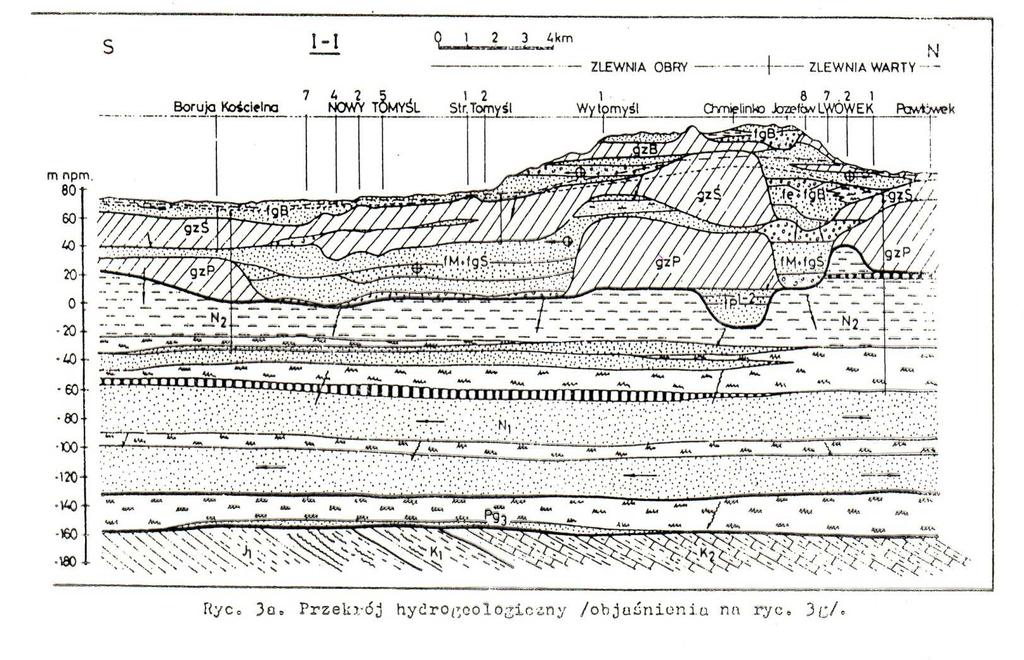

21 Subniecka poznańska 2

22 Subniecka kędzierzyńsko-głubczycka

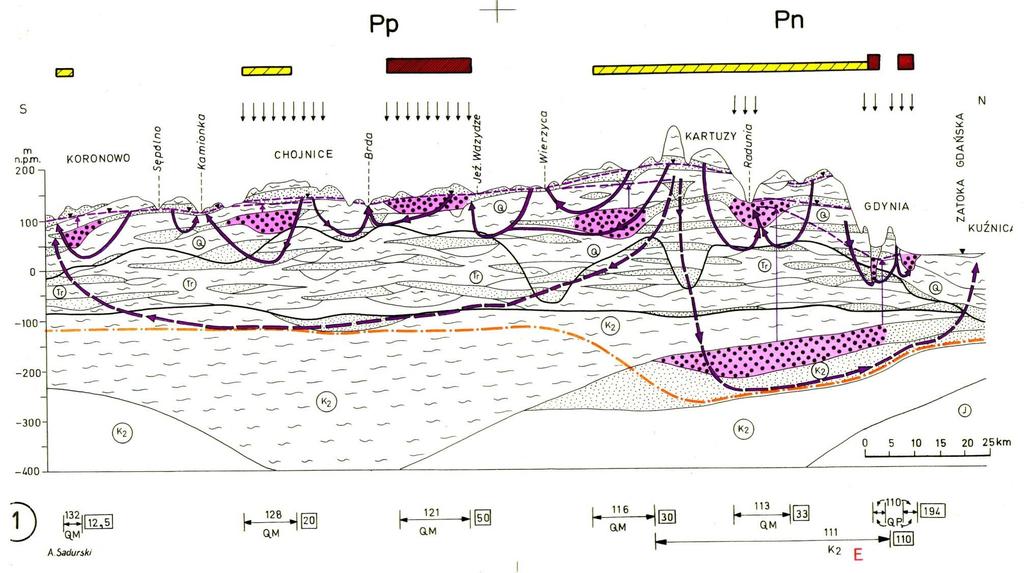

23 3.Warunki zasilania przepływu i drenaŝu Subniecka gdańska

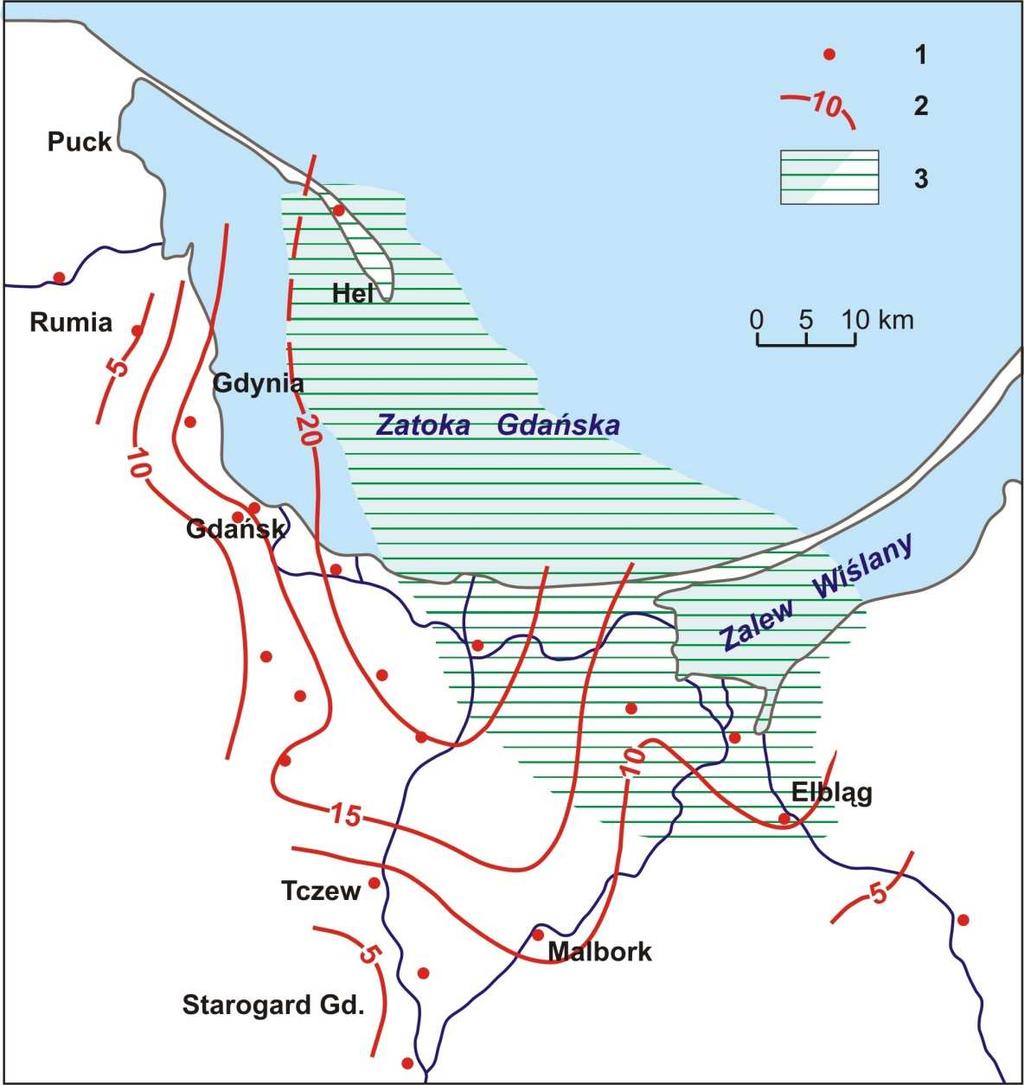

24 Czas przebywania (wiek) wód w utworach kredowych w rejonie Gdańska 1 - punkty poboru próbek wody 2 - izochrony, wiek wody w tys. lat 3 - zasięg wód glacjalnych

25 Prowincja hydrogeologiczna górsko-wyŝynna Masyw Karpacki Masyw Sudecki

26 Regionalizacja zwykłych wód podziemnych Polski wg A. Kleczkowskiego Prowincje hydrogeologiczne: -prowincja nizinna -prowincja górskowyŝynna Masyw Sudeck i Masyw Karpack i

27 Masyw Karpacki część wewnętrzna

28 Masyw Karpacki część wewnętrzna

29 Masyw Karpacki część zewnętrzna

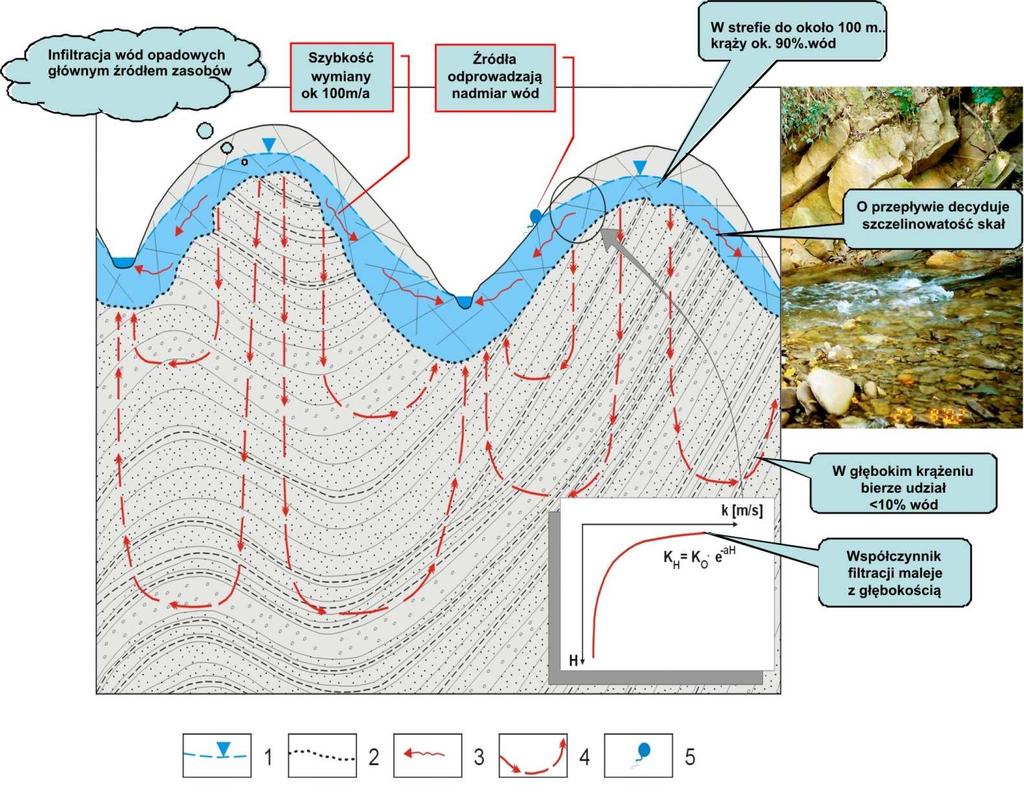

30 Masyw Karpacki część zewnętrzna Szkic modelu koncepcyjnego warunków krąŝenia

31 Masyw Karpacki część zewnętrzna

32 Masyw Karpacki część zewnętrzna

33 Regionalizacja zwykłych wód podziemnych Polski wg A. Kleczkowskiego Prowincje hydrogeologiczne: -prowincja nizinna -prowincja górskowyŝynna Masyw Sudeck i Masyw Karpack i

34 Masyw Sudecki Masyw główny zbudowany ze skał metamorficznych i magmowych Dwie śródgórskie struktury depresyjne wypełnione skałami osadowymi Niecka wewnętrzno-sudecka Niecka zewnętrzno-sudecka Czwartorzędowe doliny rzeczne

35 Masyw Sudecki masyw głównyg

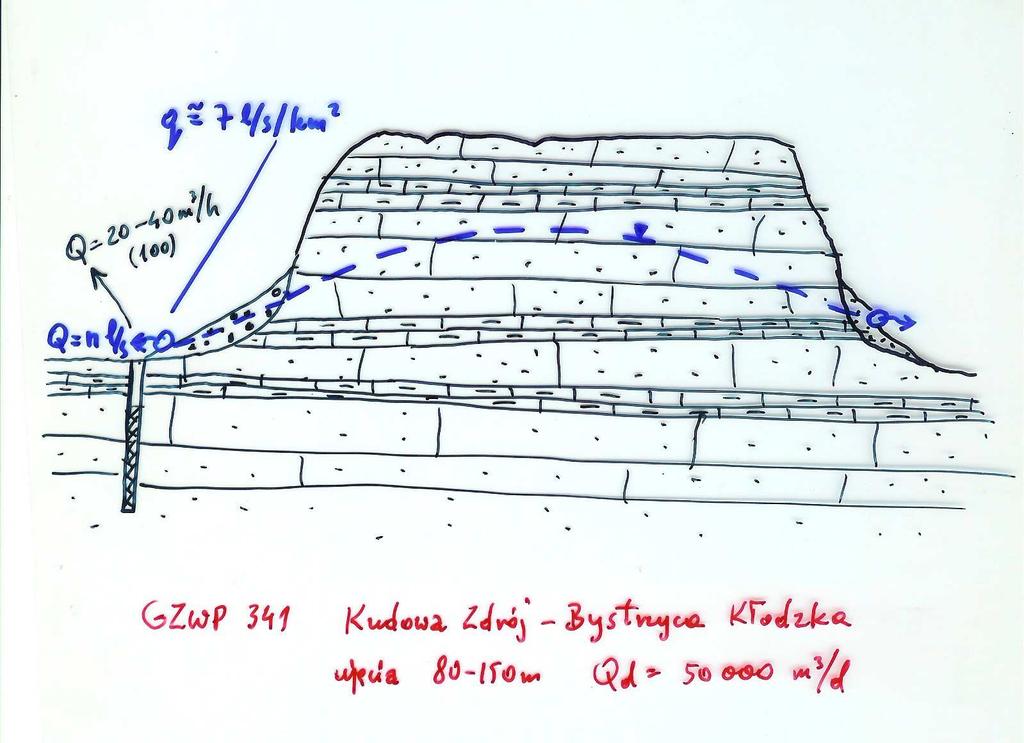

36 Masyw Sudecki niecka wewnętrzno trzno- sudecka

37 Masyw Sudecki czwartorzędowe doliny rzeczne

38 Prowincja hydrogeologiczna górsko-wyŝynna Masyw Świętokrzyski Masyw Kujawski

39 Regionalizacja zwykłych wód podziemnych Polski wg A. Kleczkowskiego Prowincje hydrogeologiczne: -prowincja nizinna -prowincja górsko-wyŝynna

40 Masyw Świętokrzyski Część paleozoiczna Część mezozoiczna

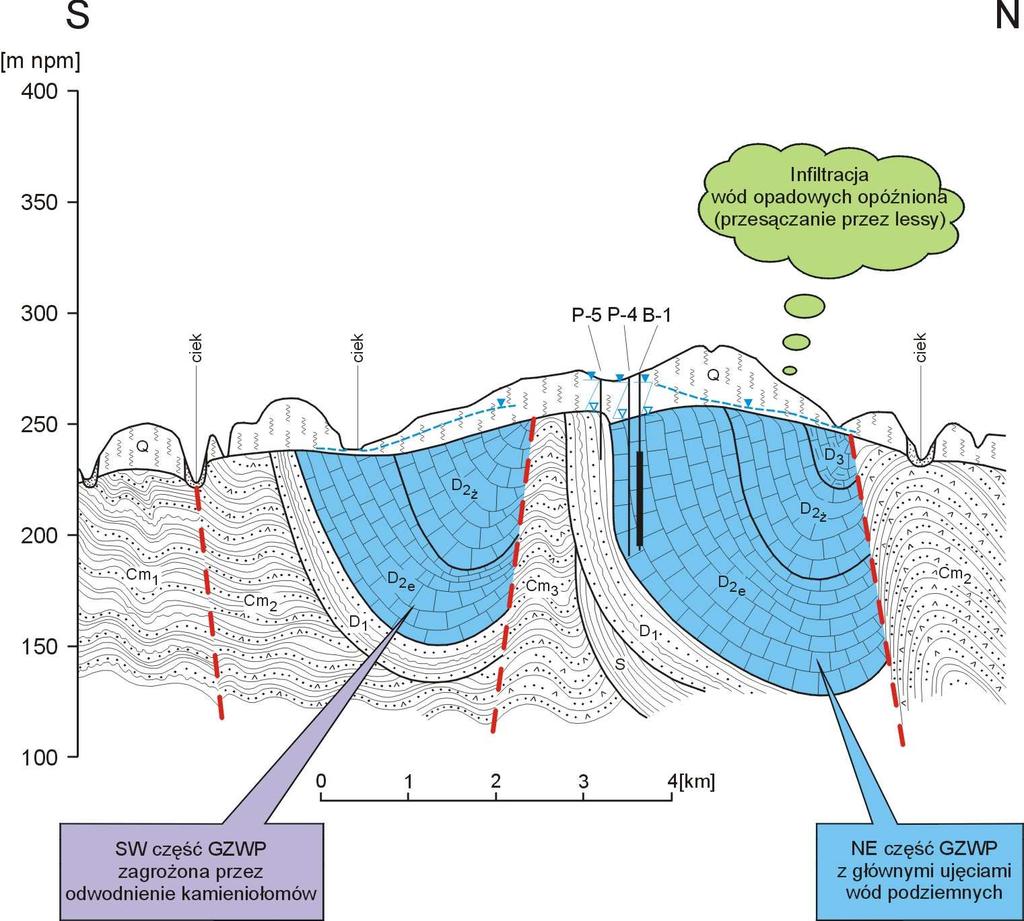

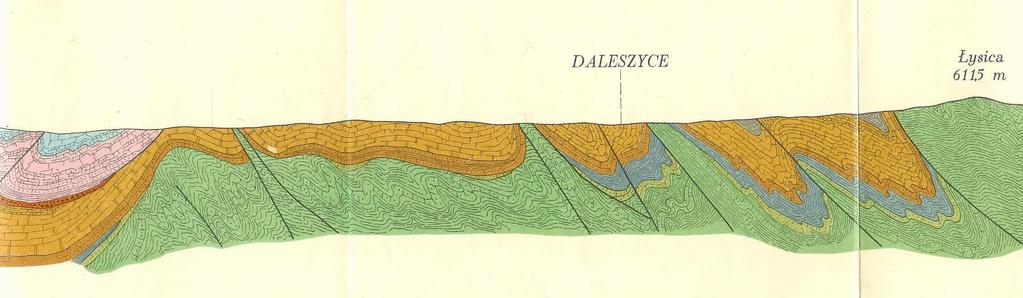

41 Masyw Świętokrzyski część paleozoiczna Fragment przekroju geologicznego SW-NE przez masyw świetokrzyski. Synkliny wypełnione utworami węglanowymi dewonu środkowego i górnego (D 2,3) tworzą najczęściej GZWP w części paleozoicznej masywu

42 Masyw Świętokrzyski część paleozoiczna

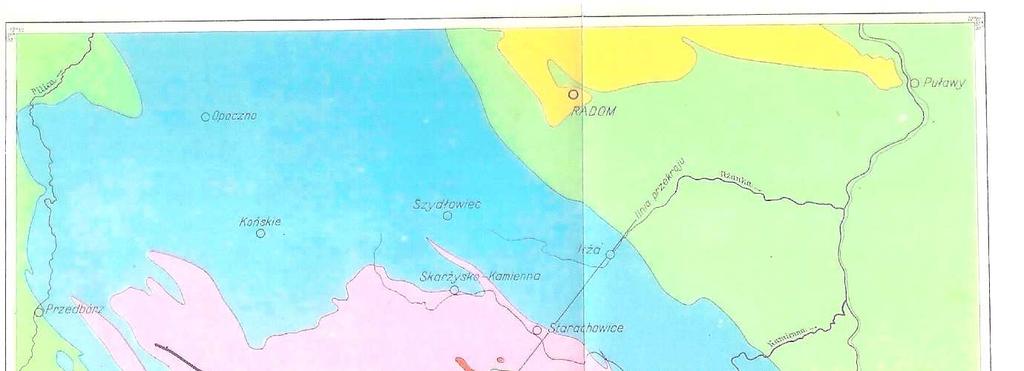

43 Masyw Świętokrzyski fragment mapy geologicznej

44 Masyw Świętokrzyski model konceptualny GZWP 421 WłostW ostów

45 Prowincja hydrogeologiczna górsko-wyŝynna Masyw Kujawski

46 Regionalizacj a zwykłych wód podziemnych Polski wg A. Kleczkowskiego Prowincje hydrogeologiczne: -prowincja nizinna -prowincja górsko-wyŝynna

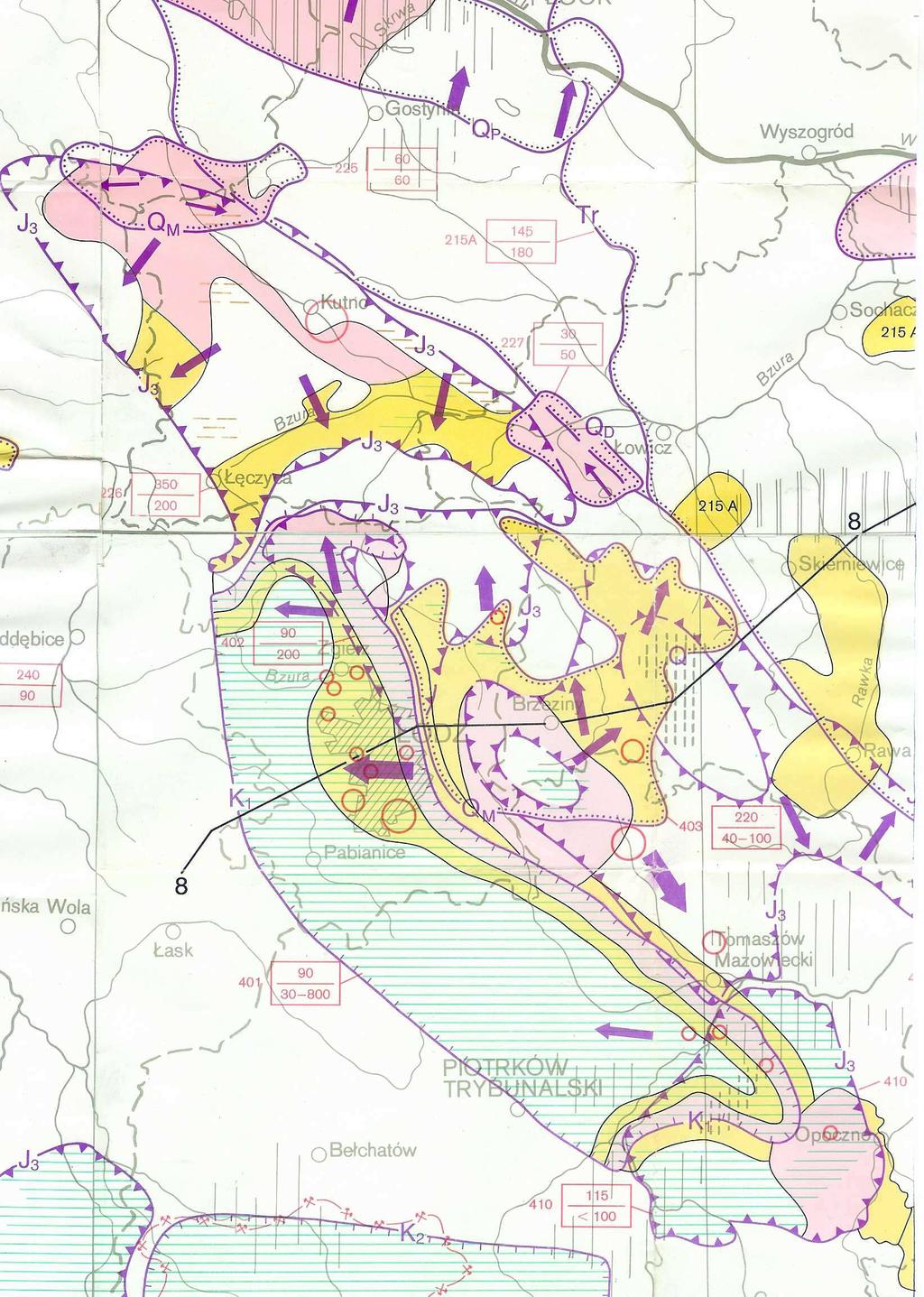

47 Masyw Kujawski

48 Masyw Kujawski

49 Masyw Kujawski jako obszar zasilania Subniecki Warszawskiej

50 Prowincja hydrogeologiczna górsko-wyŝynna Niecki kredowe

51 Regionalizacja zwykłych wód podziemnych Polski wg A. Kleczkowskiego Prowincje hydrogeologiczne: -prowincja nizinna -prowincja górskowyŝynna Niecki kredowe Niecki kredowe Niecki kredowe

52 Niecki kredowe Wydzielono ogółem 6 niecek kredowych, wymienionych alfabetycznie wg Mapy GZWP: Niecka bełchatowsko-konińska, NB-K Niecka lubelska, NL Niecka łódzka NŁ Niecka miechowska NM Niecka radomska NR Niecka opolska NO

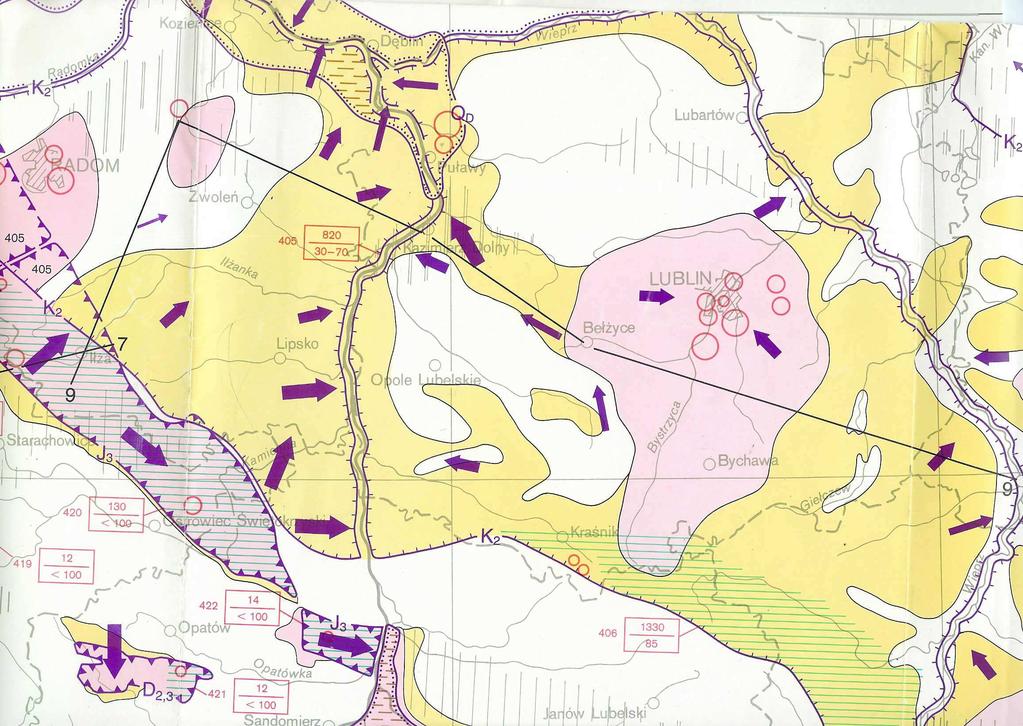

53 Fragment mapy GZWP w obszarze niecek kredowych lubelskiej i radomskiej

54 Przekrój j 9 przez nieckę radomską i lubelską

55 Lej depresji ujęć eksploatujących wody kredowego piętra wodonośnego nego w rejonie Lublina (stan na 1990 wg Michalczyka, 1997)

56 Niecka lubelska - ujęcia dla Lublina przekrój j hydrogeologiczny A-A A

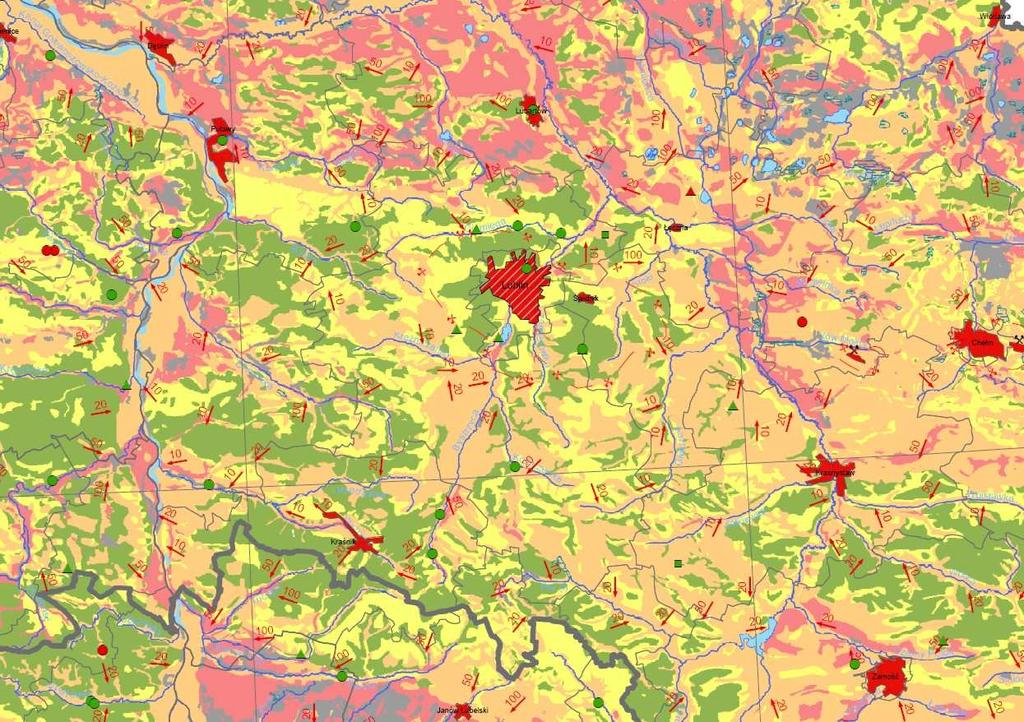

57 Fragment mapy podatności na zanieczyszczenie w obszarze niecek kredowych lubelskiej i radomskiej

58 Prowincja hydrogeologiczna górsko-wyŝynna Monoklina Krakowsko-Śląska ska

59 Regionalizacja zwykłych wód podziemnych Polski wg A. Kleczkowskiego Prowincje hydrogeologiczne: -prowincja nizinna -prowincja górskowyŝynna Monoklina Krakowsko_Śląska Część triasowa Monoklina Krakowsko_Śląska Część jurajska

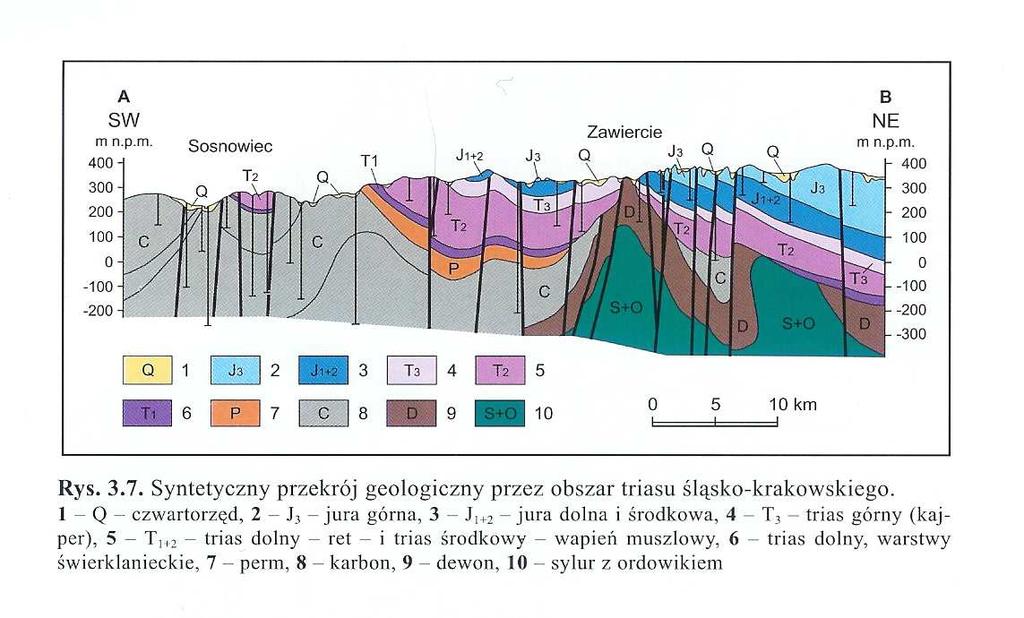

60 Monoklina Krakowsko-Śląska ska

61 Monoklina Krakowsko-Śląska ska

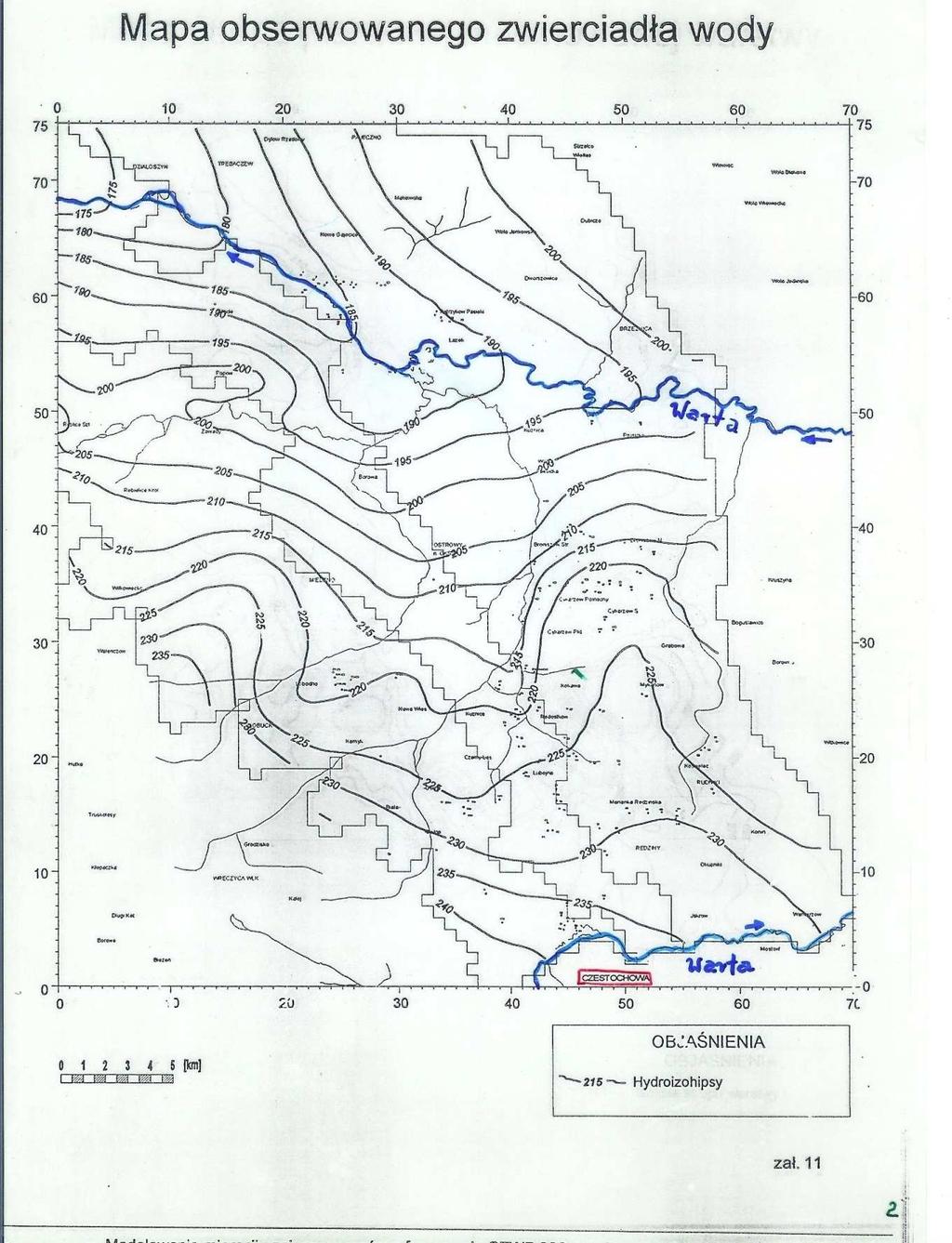

62 Monoklina Krakowsko-Śląska ska

63 Źródła a w prowincji górskog rsko-wyŝynnejynnej

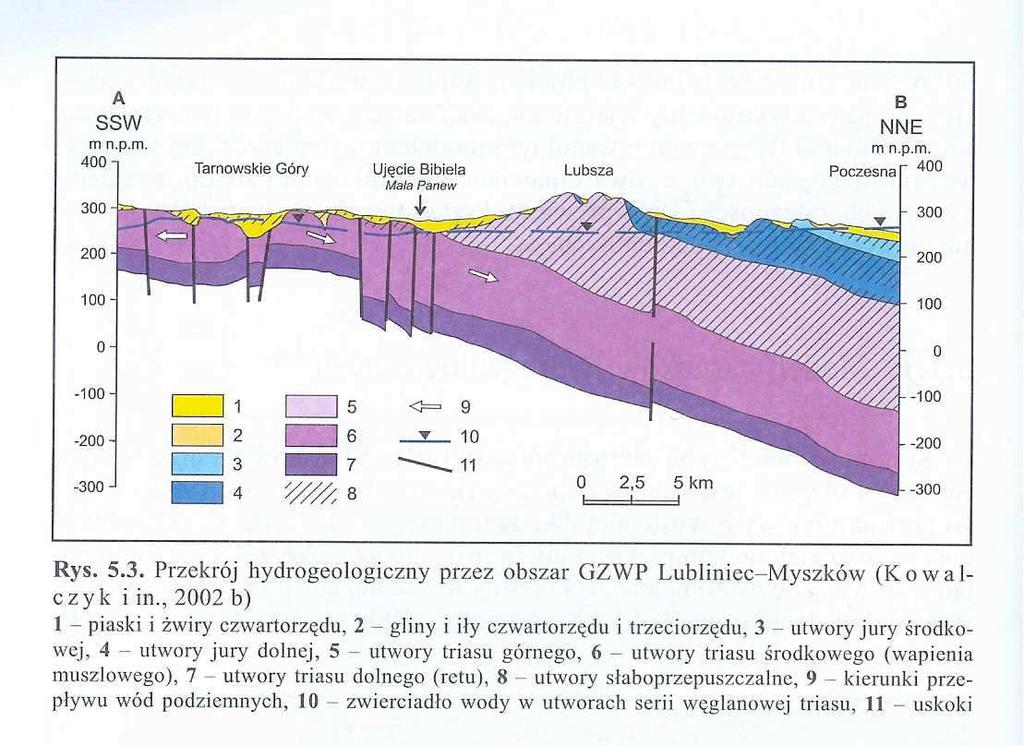

64 Monoklina Krakowsko-Śląska ska

65 Monoklina Krakowsko-Śląska ska triasowe GZWP rejonu Opola

66 Wody mineralne i lecznicze

67 Wody lecznicze i potencjalnie lecznicze Polski (wg J. Dowgiałły, B. Paczyñskiego, 2002)

68 WODY LECZNICZE TO WODY W KTÓRYCH: zawartość rozpuszczonych składników mineralnych stałych - nie mniej niŝ 1000 mg/l; zawartość jonu Ŝelazawego - nie mniej niŝ 10 mg/l (wody Ŝelaziste); zawartość jonu fluorkowego - nie mniej niŝ 2,0 mg/l (wody fluorkowe); zawartość jonu jodkowego - nie mniej niŝ 1 mg/l (wody jodkowe); zawartość siarki dwuwartościowej - nie mniej niŝ 1 mg/l (wody siarczkowe); zawartość kwasu metakrzemowego - nie mniej niŝ 70 mg/l (wody krzemowe); zawartość radonu - nie mniej niŝ 74 Bq (wody radonowe); zawartość dwutlenku węgla niezwiązanego - nie mniej niŝ 250 mg/l ( mg/l - wody kwasowęglowe, od 1000 mg/l - szczawa).

69 Miejscowości z wodami leczniczymi w prowincji karpackiej

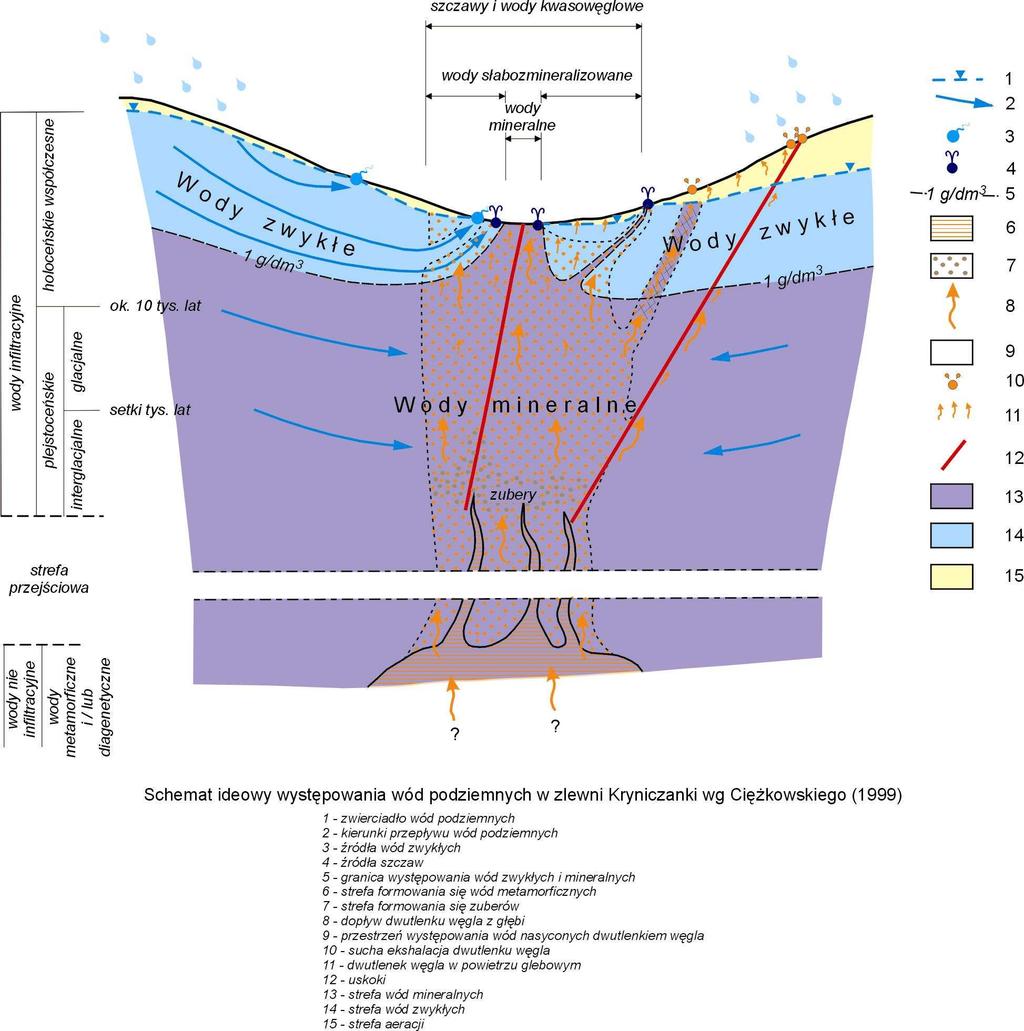

70 Model konceptualny współwystępowania wód zwykłych i mineralnych

71 Wody mineralne i lecznicze eksploatuje się ze źródeł i odwiertów. Wiele tych wód jest butelkowanych.

72 Wody termalne w lecznictwie uzdrowiskowym: Woda hipotermalna (woda lecznicza, swoista o temperaturze wyŝszej niŝ 20 C i równej lub niŝszej od 35 C); Woda homeotermalna (woda lecznicza, swoista o temperaturze wyŝszej niŝ 35 C i równej lub niŝszej od 40 C); Woda hipertermalna (woda lecznicza, swoista o temperaturze wyŝszej niŝ 40 C)

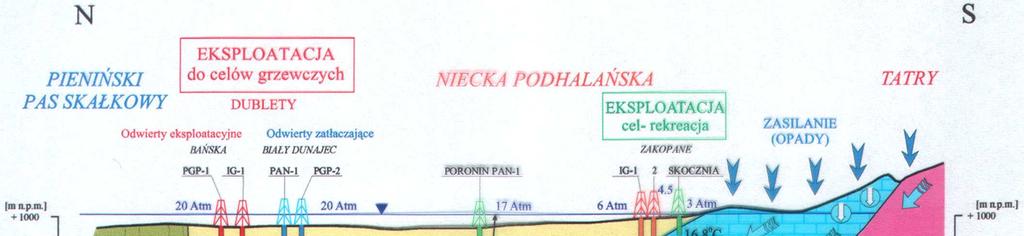

73 ENERGIA GEOTERMALNA A B Izotermy 50 C (A) oraz 80 C (B) dla obszaru Polski bez Karpat i Sudetów oraz obszarów pozbawionych danych termicznych z głębokich otworów wiertniczych

74 Wody geotermalne są wykorzystywane w rekreacji Bukowina Tatrzańska - Podhale Szaflary - Podhale
