1 VIESMANN VITODENS Gazowy kocioł kondensacyjny 6,5 do 35,0 kw Wytyczne projektowe VITODENS 100-W Typ B1HA, B1KA Gazowy, kondensacyjny kocioł ścienny 6,5 do 35,0 kw Przystosowany do gazu ziemnego i płynnego VITODENS 111-W Typ B1LB Gazowy kompaktowy kocioł kondensacyjny 6,5 do 35,0 kw Przystosowany do gazu ziemnego i płynnego 4/2015

2 Spis treści Spis treści 1. Vitodens 100-W 1.1 Opis wyrobu... 4 Zalety... 4 Zalecenie dotyczące użytkowania... 4 Stan fabryczny... 4 Potwierdzona jakość Dane techniczne... 5 Wymiary... 7 Zintegrowana pompa obiegowa w kotle Vitodens 100-W Vitodens 111-W 2.1 Opis wyrobu Zalety Zalecenie dotyczące użytkowania Stan fabryczny Potwierdzona jakość Dane techniczne Wymiary Zintegrowana pompa obiegowa w kotle Vitodens 111-W Oddzielny pojemnościowy podgrzewacz wody do kotła Vitodens 100-W 4. Instalacyjne wyposażenie dodatkowe Vitodens 100-W 5. Instalacyjne wyposażenie dodatkowe Vitodens 111-W 3.1 Ustawiony pod kotłem Vitocell 100-W (typ CUGA i CUGA-A) ze stali, pokryty powłoką emaliową Ceraprotect Stan dostawy Ustawiony obok kotła Vitocell 100-W, typ CVA, CVAA i CVAA-A - 160, 200 i 300 l, kolor biały, ze stali, pokryty powłoką emaliową Ceraprotect Stan dostawy Ustawiony obok kotła Vitocell 100-W, typ CVB i CVBB 300 i 400 l, kolor biały, ze stali, pokryty powłoką emaliową Ceraprotect, do dwusystemowego podgrzewu ciepłej wody użytkowej Stan dostawy Montaż Osprzęt przyłączeniowy do gazowego kotła kondensacyjnego Osprzęt przyłączeniowy do gazowego dwufunkcyjnego kotła kondensacyjnego Osprzęt przyłączeniowy Rama montażowa Urządzenie pomocnicze do montażu natynkowego Zestaw solarny do gazowego dwufunkcyjnego kotła kondensacyjnego Dalsze wyposażenie dodatkowe Ciepłomierz Adapter do starych urządzeń Gazowy kocioł kondensacyjny Gazowy dwufunkcyjny kocioł kondensacyjny Osłony armatury Osłona armatury Urządzenia neutralizacyjne Urządzenie neutralizacyjne Granulat neutralizacyjny Czujniki Czujnik CO Wyposażenie dodatkowe systemu podgrzewu ciepłej wody użytkowej dla gazowego kotła kondensacyjnego Zestaw przyłączeniowy do ustawionego pod kotłem pojemnościowego podgrzewacza wody Vitocell 100-W, typ CUG z przewodami łączącymi Zestaw przyłączeniowy ustawionego obok kotła podgrzewacza pojemnościowego Vitocell 100-W Anoda ochronna Termometr Armatura zabezpieczająca wg normy DIN Zestaw spustowy Montaż Osprzęt przyłączeniowy Urządzenia pomocnicze do montażu natynkowego Urządzenie pomocnicze do montażu podtynkowego Rama montażowa Osłony armatury Osłona armatury Urządzenia neutralizacyjne Urządzenie neutralizacyjne Granulat neutralizacyjny VIESMANN VITODENS

3 Spis treści (ciąg dalszy) 5.4 Pozostały osprzęt Zestaw lejka spustowego Zestaw narzędzi Adapter miernika prądu jonizacji Czujniki Czujnik CO Wskazówki projektowe 6.1 Ustawienie, montaż Warunki ustawienia do eksploatacji z zasysaniem powietrza do spalania z pomieszczenia technicznego (urządzenia rodzaju B) Warunki ustawienia kotła do eksploatacji z zasysaniem powietrza z zewnątrz (urządzenia rodzaju C) Eksploatacja kotłów Vitodens w pomieszczeniach wilgotnych Przyłącze elektryczne Przyłącze po stronie gazu Minimalne odstępy Instalacja wstępna do montażu kotła 100-W bezpośrednio na ścianie Instalacja wstępna Vitodens 111-W Wymiana urządzeń innych producentów na kocioł Vitodens 100-W Zastąpienie urządzeń Cerastar-ZR/-ZWR i Ceramini kotłem Vitodens 100-W Zastąpienie Thermoblock-VC/VC110E/112E, Thermoblock-VCW kotłem Vitodens 100-W Pomoc w wyborze sposobu podgrzewu ciepłej wody użytkowej Wskazówka dotycząca jakości wody Oddzielne pojemnościowe podgrzewacze wody Obliczanie parametrów pojemnościowego podgrzewacza wody Tabele umożliwiające wybór pojemnościowego podgrzewacza wody Przyłącza po stronie wodnej Przyłącze po stronie wody użytkowej Przyłącze kondensatu Odprowadzanie kondensatu i neutralizacja Połączenie hydrauliczne Informacje ogólne Naczynia zbiorcze Zastosowanie zgodne z przeznaczeniem Regulator 7.1 Regulator stałotemperaturowy i pogodowy Budowa i funkcje Dane techniczne regulatora Wyposażenie dodatkowe regulatora Vitotrol 100 RT Vitotrol 100, typ UTA Vitotrol 100, typ UTA-RF Vitotrol 100, typ UTDB Zewnętrzny zestaw uzupełniający H Vitotrol 100, typ UTDB-RF Czujnik temperatury zewnętrznej Modulujący regulator sterowany temperaturą pomieszczenia Open Therm Zestaw uzupełniający do mieszacza (Open Therm) Pakiet z zestawem uzupełniającym do mieszacza (Open Therm) z 1 termostatem pokojowym Pakiet z zestawem uzupełniającym do mieszacza (Open Therm) z 2 termostatami pokojowymi Załącznik 8.1 Przepisy / wytyczne Przepisy i wytyczne Wykaz haseł VITODENS VIESMANN 3

4 1 Vitodens 100-W 1.1 Opis wyrobu Zalety A Modulowany cylindryczny palnik MatriX B Zintegrowane przeponowe ciśnieniowe naczynie zbiorcze C Powierzchnie grzewcze Inox-Radial ze stali nierdzewnej zapewniają wysokie bezpieczeństwo eksploatacji przy dużej trwałości i dużą moc cieplną na bardzo małej powierzchni D Wentylator powietrza do spalania z regulacją obrotów gwarantuje cichą i energooszczędną eksploatację E Płytowy wymiennik ciepła F Wbudowana pompa obiegowa o dużej wydajności z regulacją obrotów G Regulator cyfrowy Sprawność znormalizowana do 98% (H s )/109% (H i ) Zakres modulacji do 1:4 Trwały i wydajny dzięki wymiennikowi ciepła Inox-Radial Modulowany palnik cylindryczny MatriX zapewnia długi czas użytkowania dzięki siatce MatriX ze stali nierdzewnej jest odporny na duże obciążenia termiczne. Łatwa obsługa analogowa za pomocą regulatora wyposażonego w pokrętła i duży wyświetlacz. Regulator stałotemperaturowy/pogodowy Zalecenie dotyczące użytkowania Obiekty modernizowane i nowo budowane (wymiana starych urządzeń w budynkach wielorodzinnych lub budynkach z gotowych elementów konstrukcyjnych) Stan fabryczny Modulowany cylindryczny palnik MatriX Regulator stałotemperaturowy/pogodowy. Do eksploatacji sterowanej pogodowo oprócz czujnika temperatury zewnętrznej wymagany jest dodatkowo termostat zegarowy lub zegar sterujący (wyposażenie dodatkowe). Armatura zabezpieczająca, naczynie zbiorcze (8 l) Pompa obiegowa i 3-drogowy zawór przełączny Potwierdzona jakość Oznaczenie CE zgodnie z obowiązującymi dyrektywami WE Znak jakości ÖVGW dla wyrobów branży gazowej i wodnej Orurowanie i okablowanie gotowe do podłączenia Element przyłączeniowy kotła Przystosowany do eksploatacji na gaz ziemny. Możliwe jest przestawianie w grupach gazu GZ-50 i GZ-41,5. Do przestawienia na gaz płynny konieczny jest zestaw adaptacyjny (w zakresie dostawy). Wartości graniczne spełniają wymagania symbolu ochrony środowiska Błękitny Anioł wg RAL UZ VIESMANN VITODENS

5 Vitodens 100-W (ciąg dalszy) 1.2 Dane techniczne Kocioł gazowy, konstrukcja typu B i C, kategoria II 2H3P Gazowy kocioł kondensacyjny, typ B1HA B1HA B1HA Gazowy dwufunkcyjny kocioł kondensacyjny, typ B1KA B1KA Zakres znamionowej mocy cieplnej(dane zgodne z EN 677) T V /T R = 50/30 C kw 6,5-19,0 6,5-26,0 8,8-35,0 T V /T R = 80/60 C kw 5,9-17,3 5,9-23,7 8,0-31,9 Zakres znamionowej mocy cieplnej przy podgrzewie ciepłej wody użytkowej Gazowy kocioł kondensacyjny kw 5,9-17,3 5,9-23,7 8,0-31,9 Gazowy dwufunkcyjny kocioł kondensacyjny kw 5,9-29,3 8,0-35,0 Znamionowe obciążenie cieplne kw 6,1-17,8 6,1-24,3 8,2-32,7 Numer identyfikacyjny produktu CE-0085BT0029 Stopień ochrony IP X4D wg EN Ciśnienie na przyłączu gazu gaz ziemny mbar kpa gaz płynny mbar kpa Maks. dopuszczalne ciśnienie na przyłączu gazu gaz ziemny mbar 25,0 25,0 25,0 kpa 2,5 2,5 2,5 gaz płynny mbar 57,5 57,5 57,5 kpa 5,75 5,75 5,75 Poziom mocy akustycznej (dane zgodne z normą EN ISO ) Obciążenie częściowe db(a) 42,4 42,4 43,0 Znamionowa moc cieplna gazowego kotła kondensacyjnego (podgrzew ciepłej db(a) 44,3 47,4 48,3 wody użytkowej) Znamionowa moc cieplna gazowego dwufunkcyjnego kotła kondensacyjnego db(a) 48,2 50,2 (podgrzew ciepłej wody użytkowej) Pobór mocy elektrycznej W stanie fabrycznym W maks. (gazowy kocioł kondensacyjny) W maks. (gazowy dwufunkcyjny kocioł kondensacyjny) W Masa Gazowy kocioł kondensacyjny kg Gazowy dwufunkcyjny kocioł kondensacyjny Pojemność wymiennika ciepła l 2,2 2,2 2,8 Maks. przepływ objętościowy l/h (wartość graniczna dla sprzęgła hydraulicznego) Znamionowa ilość wody obiegowej przy TV /T R = 80/60 C l/h Przeponowe ciśnieniowe naczynie zbiorcze Pojemność l Ciśnienie wstępne bar kpa 0, , ,75 75 Dop. ciśnienie robocze Wymiary Długość mm Szerokość mm Wysokość mm Wysokość z kolanem rurowym spalin mm Wysokość z podgrzewaczem pojemnościowym ustawionym pod kotłem mm Dyżurny podgrzewacz przepływowy (tylko gazowy dwufunkcyjny kocioł kondensacyjny) Przyłącza ciepłej i zimnej wody użytkowej G ½ ½ Dop. ciśnienie robocze (po stronie wody użytkowej) bar MPa Ciśnienie minimalne na przyłączu zimnej wody użytkowej bar MPa 1,0 0,1 1,0 0,1 Temperatura na wylocie, regulowana C Stała wydajność podgrzewu ciepłej wody użytkowej kw 29,3 35 Właściwy strumień przepływu przy ΔT = 30 K (wg EN 13203) l/min 13,9 16,7 Przyłącze gazu G ¾ ¾ ¾ bar MPa 3 0,3 3 0,3 3 0,3 1 VITODENS VIESMANN 5

6 Vitodens 100-W (ciąg dalszy) 1 Kocioł gazowy, konstrukcja typu B i C, kategoria II 2H3P Gazowy kocioł kondensacyjny, typ B1HA B1HA B1HA Gazowy dwufunkcyjny kocioł kondensacyjny, typ B1KA B1KA Zakres znamionowej mocy cieplnej(dane zgodne z EN 677) T V /T R = 50/30 C kw 6,5-19,0 6,5-26,0 8,8-35,0 T V /T R = 80/60 C kw 5,9-17,3 5,9-23,7 8,0-31,9 Parametry przyłączeniowe w odniesieniu do maks. obciążenia Gaz ziemny GZ50/G20 m 3 /h 1,88 2,57 3,46 Gaz ziemny GZ-41,5/G27, z gazowym dwufunkcyjnym kotłem kondensacyjnym m 3 /h 3,75 4,49 Gaz płynny P/G31 kg/h 1,4 1,9 2,6 Parametry spalin Projektowe wartości obliczeniowe instalacji spalinowej wg EN Temperatury spalin jako zmierzone wartości brutto przy temperaturze powietrza do spalania wynoszącej 20 C. Grupa parametrów spalin wg G 635/G 636 G 52 /G 51 G 52 /G 51 G 52 /G 51 Temperatura spalin przy temperaturze wody na powrocie wynoszącej 30 C (miarodajna dla projektowania instalacji spalinowej). Przy znamionowej mocy cieplnej C Przy obciążeniu częściowym C Temperatura spalin przy temperaturze wody na powrocie 60 C (do określenia C zakresu stosowania przewodów spalin o maks. dop. temperaturach roboczych) Masowe natężenie przepływu gaz ziemny Przy znamionowej mocy cieplnej (podgrzew ciepłej wody użytkowej) kg/h 30,1 41,1 56,9 Przy obciążeniu częściowym kg/h 14,6 14,6 17,6 gaz płynny Przy znamionowej mocy cieplnej (podgrzew ciepłej wody użytkowej) kg/h 34,0 46,4 62,0 Przy obciążeniu częściowym kg/h 15,9 15,9 19,4 Ciśnienie dyspozycyjne tłoczenia Pa mbar 1,0 1,0 1,0 Maks. ilość kondensatu (wg DWA-A 251) l/h 2,5 3,4 4,6 Przyłącze kondensatu (tulejka przewodu) Ø mm Przyłącze spalin Ø mm Przyłącze powietrza dolotowego Ø mm Sprawność znormalizowana Przy T V /T R = 40/30 C % Do 98 (H s )/109 (H i ) Klasa efektywności energetycznej Ogrzewanie A A A Podgrzew ciepłej wody użytkowej, profil poboru wody XL A A Wskazówka dotycząca maks. dopuszczalnego ciśnienia na przyłączu gazu Jeżeli ciśnienie na przyłączu gazu przekracza maks. dopuszczalną wartość, należy podłączyć oddzielny regulator ciśnienia gazu przed instalacją grzewczą. Wskazówka dotycząca parametrów przyłącza Parametry przyłącza służą wyłącznie do celów dokumentacyjnych (np. wniosek o dostawę gazu) lub przybliżonej, uzupełniającej objętościowej kontroli ustawień. Ze względu na ustawienia fabryczne nie wolno zmieniać wartości ciśnienia gazu na odbiegające od ww. danych. Warunki odniesienia: 15 C, 1013 mbar (101,3 kpa). 6 VIESMANN VITODENS

7 Vitodens 100-W (ciąg dalszy) Wymiary A B C D E F A Zasilanie instalacji G ¾ B Gazowy kocioł kondensacyjny: Zasilanie podgrzewacza G ¾ Gazowy dwufunkcyjny kocioł kondensacyjny: Ciepła woda użytkowa G ½ C Przyłącze gazu G ¾ D Gazowy kocioł kondensacyjny: Powrót z podgrzewacza G ¾ Gazowy dwufunkcyjny kocioł kondensacyjny: Zimna woda użytkowa G ½ Wskazówka Wymagane elektryczne przewody zasilające muszą być ułożone przez inwestora oraz wprowadzone do kotła grzewczego w podanym miejscu (patrz strona 40). Wymiary z osprzętem przyłączeniowym E Powrót z instalacji G ¾ F Odpływ kondensatu/zawór bezpieczeństwa odpływu: Przewód z tworzywa sztucznego 7 22 mm 11 Montaż podtynkowy Montaż natynkowy VITODENS VIESMANN 7

8 Vitodens 100-W (ciąg dalszy) Zintegrowana pompa obiegowa w kotle Vitodens 100-W 1 Wysokowydajna pompa obiegowaupm Zadana prędkość obrotowa przy podgrzewie ciepłej wody użytkowej: Wewnętrzna pompa pracuje z maks. prędkością obrotową 100%). Zadana prędkość obrotowa w eksploatacji grzewczej bez czujnika temperatury zewnętrznej: Wewnętrzna pompa pracuje z zaprogramowaną na stałe maks. prędkością obrotową (< 100%). Zadana prędkość obrotowa w eksploatacji grzewczej z czujnikiem temperatury zewnętrznej: Maks. prędkość obrotową dla temperatury zewnętrznej 20 C można ustawić na regulatorze. Ustawienie maks. prędkości obrotowej w stanie fabrycznym C Prędkość obrotowa pompy obiegowej w % B A Temperatura zewnętrzna w C D 25 A Maks. prędkość obrotowa 19 kw (72%) B Maks. prędkość obrotowa 26 kw (80%) Zwiększenie maks. prędkości obrotowej zmienia nachylenie charakterystyki. W wyniku tego prędkość obrotowa zwiększa się automatycznie w całym zakresie temperatury. Wydajność tłoczenia Zakres znamionowej mocy cieplnej w kw Sterowanie prędkością obrotową w stanie fabrycznym w % Min. wydajność tłoczenia Maks. wydajność tłoczenia 6,5-19, ,5-26, ,8-35, C Maks. prędkość obrotowa 35 kw (100%) D Min. prędkość obrotowa przy temperaturze zewnętrznej +20 C Pobór mocy pompy obiegowej Zakres znamionowej mocy cieplnej w kw Maks. Stan fabryczny 6,5-19, ,5-26, ,8-35, VIESMANN VITODENS

9 Vitodens 100-W (ciąg dalszy) Dyspozycyjna wysokość tłoczenia (ustawienie fabryczne) Dyspoz. wys. tłoczenia w mbar kpa Przepływ objętościowy w l/h A B C D A Wydajność tłoczenia 19 kw/min. wydajność tłoczenia (72%) B Wydajność tłoczenia 26 kw (80%) C Wydajność tłoczenia 35 kw (100%) D Górna granica zakresu roboczego VITODENS VIESMANN 9

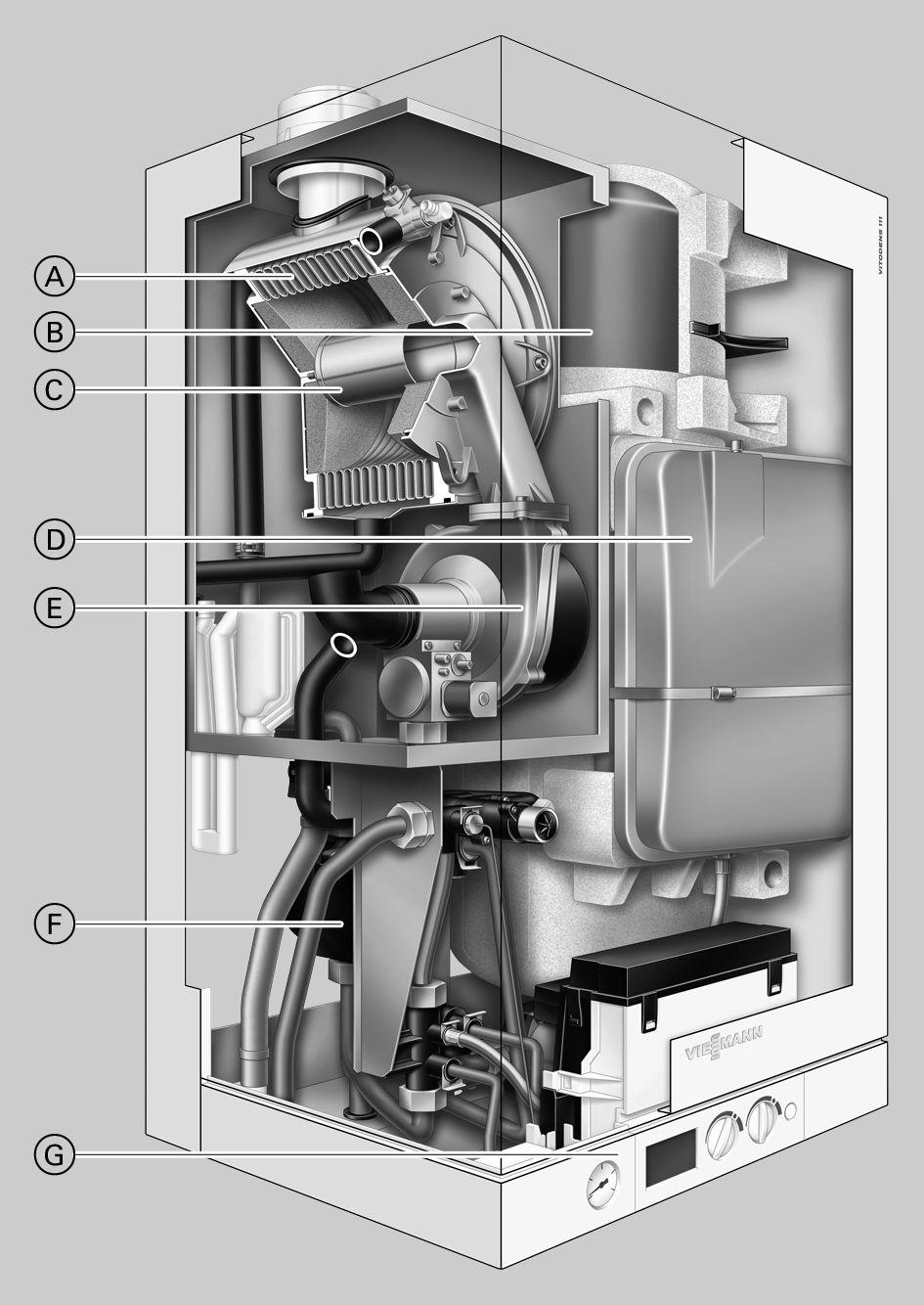

10 Vitodens 111-W 2.1 Opis wyrobu Zalety 2 A Powierzchnie grzewcze Inox-Radial ze stali nierdzewnej zapewniają wysokie bezpieczeństwo eksploatacji przy dużej trwałości i dużą moc cieplną na bardzo małej powierzchni B Podgrzewacz ze stali nierdzewnej C Modulowany cylindryczny palnik MatriX D Zintegrowane przeponowe ciśnieniowe naczynie zbiorcze E Wentylator powietrza do spalania z regulacją obrotów gwarantuje cichą i energooszczędną eksploatację F Wbudowana pompa obiegowa o dużej wydajności z regulacją obrotów G Regulator cyfrowy Zajmujący wyjątkowo mało miejsca gazowy kocioł kondensacyjny ze zintegrowanym podgrzewaczem ze stali nierdzewnej Sprawność znormalizowana do 98% (H s )/109% (H i ) Trwały i wydajny dzięki wymiennikowi ciepła Inox-Radial Zakres modulacji do 1:4 Modulowany palnik cylindryczny MatriX zapewnia długi czas użytkowania dzięki siatce MatriX ze stali nierdzewnej jest odporny na duże obciążenia termiczne. Prosty w obsłudze regulator z ręcznym ograniczeniem mocy i możliwością podłączenia modulowanych termostatów pokojowych Duży komfort ciepłej wody użytkowej dzięki systemowi ładowania warstwowego z zasobnikiem ze stali nierdzewnej (pojemność 46 l). Zalecenie dotyczące użytkowania Nowy budynek np. budynek z gotowych elementów konstrukcyjnych i projekt inwestorski: montaż w pomieszczeniach gospodarczych i na poddaszu Stan fabryczny Modulowany cylindryczny palnik MatriX Regulator stałotemperaturowy/pogodowy Do eksploatacji pogodowej konieczny jest czujnik temperatury zewnętrznej (wyposażenie dodatkowe) Zintegrowany podgrzew ciepłej wody użytkowej przez płytowy wymiennik ciepła i zasobnik ładowany warstwowo Armatura zabezpieczająca, naczynie zbiorcze (8 l) Vitodens 111-W to idealny produkt, w szczególności w nowych budynkach, ponieważ można go zamontować przed wykonaniem jastrychu. Modernizacja: zamiast gazowych przepływowych podgrzewaczy wody sterowanych pogodowo, stojących kotłów gazowych oraz kotłów olejowych/gazowych, montowanych na pojemnościowym podgrzewaczu wody. Pompa obiegowa i 3-drogowy zawór przełączny Orurowanie i okablowanie gotowe do podłączenia Element przyłączeniowy kotła Przystosowany do eksploatacji na gaz ziemny. Konieczne jest przestawianie w grupach gazu GZ-50 i GZ-41,5. Do przestawienia na gaz płynny konieczny jest zestaw adaptacyjny (w zakresie dostawy). 10 VIESMANN VITODENS

11 Vitodens 111-W (ciąg dalszy) Potwierdzona jakość Oznaczenie CE zgodnie z obowiązującymi dyrektywami WE Znak jakości ÖVGW dla wyrobów branży gazowej i wodnej Wartości graniczne spełniają wymagania symbolu ochrony środowiska Błękitny Anioł wg RAL UZ VITODENS VIESMANN 11

12 Vitodens 111-W (ciąg dalszy) 2.2 Dane techniczne 2 Kocioł gazowy, konstrukcja typu B i C, kategoria II 2H3P Zakres znamionowej mocy cieplnej(dane zgodne z EN 677) T V /T R = 50/30 C kw 6,5-19,0 6,5-26,0 8,8-35,0 T V /T R = 80/60 C kw 5,9-17,3 5,9-23,7 8,0-31,9 Zakres znamionowej mocy cieplnej przy podgrzewie wody kw 5,9-24,0 5,9-29,3 8,0-35,0 użytkowej Znamionowe obciążenie cieplne kw 6,1-24,7 6,1-30,5 8,2-36,5 Numer identyfikacyjny produktu CE-0085BT0029 Stopień ochrony IP X4D według EN Ciśnienie na przyłączu gazu gaz ziemny mbar kpa gaz płynny mbar kpa Maks. dopuszczalne ciśnienie na przyłączu gazu gaz ziemny mbar kpa 25,0 2,5 25,0 2,5 25,0 2,5 gaz płynny mbar kpa 57,5 5,75 57,5 5,75 57,5 5,75 Poziom mocy akustycznej (dane zgodne z normą EN ISO ) Obciążenie częściowe db(a) 41,2 41,2 41,0 Znamionowa moc cieplna (tryb grzewczy) db(a) 44,5 49,2 49,9 Znamionowa moc cieplna (podgrzew ciepłej wody użytkowej) db(a) 47,8 50,1 49,7 Pobór mocy elektrycznej W stanie fabrycznym W Maks. W Masa kg Pojemność wymiennika ciepła l 1,8 1,8 2,8 Maks. przepływ objętościowy l/h (wartość graniczna dla sprzęgła hydraulicznego) Znamionowa ilość wody obiegowej przy ΔT = 20 K l/h Przeponowe ciśnieniowe naczynie zbiorcze Pojemność l Ciśnienie wstępne bar kpa 0, , ,75 75 Dop. ciśnienie robocze bar MPa Przyłącza Zasilanie i powrót kotła G ¾ ¾ ¾ Zimna i ciepła woda użytkowa G ½ ½ ½ Wymiary Długość mm Szerokość mm Wysokość mm Wysokość z kolanem rurowym spalin mm Podgrzewacz ciepłej wody użytkowej Pojemność l Dop. ciśnienie robocze (po stronie wody użytkowej) bar MPa 10 1,0 10 1,0 10 1,0 Stała wydajność podgrzewu ciepłej wody użytkowej kw 24,0 29,3 35,0 Wydajność na wyjściu ciepłej wody użytkowej przy podgrzewie z l/10 min do 45 C Współczynnik mocy N L 1,0 1,0 1,5 Przyłącze gazu G ¾ ¾ ¾ Parametry przyłączeniowe w odniesieniu do maks. obciążenia Gaz ziemny GZ50/G20 m 3 /h 2,61 3,23 3,86 Gaz płynny P/G31 kg/h 1,94 2,39 2,86 Parametry spalin Projektowe wartości obliczeniowe instalacji spalinowej wg EN Temperatury spalin jako zmierzone wartości brutto przy temperaturze powietrza do spalania wynoszącej 20 C. Grupa parametrów spalin wg G 635/G 636 G 52 /G 51 G 52 /G 51 G 52 /G 51 Temperatura spalin przy temperaturze wody na powrocie wynoszącej 30 C (miarodajna dla projektowania instalacji spalinowej). Przy znamionowej mocy cieplnej C , , ,3 12 VIESMANN VITODENS

13 Vitodens 111-W (ciąg dalszy) Kocioł gazowy, konstrukcja typu B i C, kategoria II 2H3P Zakres znamionowej mocy cieplnej(dane zgodne z EN 677) T V /T R = 50/30 C kw 6,5-19,0 6,5-26,0 8,8-35,0 T V /T R = 80/60 C kw 5,9-17,3 5,9-23,7 8,0-31,9 Przy obciążeniu częściowym C Temperatura spalin przy temperaturze wody na powrocie 60 C C (do określenia zakresu stosowania przewodów spalin o maks. dop. temperaturach roboczych) Masowe natężenie przepływu gaz ziemny Przy znamionowej mocy cieplnej (podgrzew ciepłej wody użytkowej) kg/h 30,1 41,1 56,9 Przy obciążeniu częściowym kg/h 14,6 14,6 17,6 gaz płynny Przy znamionowej mocy cieplnej (podgrzew ciepłej wody użytkowej) kg/h 34,0 46,4 62,0 Przy obciążeniu częściowym kg/h 15,9 15,9 19,4 Ciśnienie dyspozycyjne tłoczenia Pa mbar 1,0 1,0 1,0 Maks. ilość kondensatu (wg DWA-A 251) l/h 2,5 3,4 4,6 Przyłącze kondensatu (tulejka przewodu) Ø mm Przyłącze spalin Ø mm Przyłącze powietrza dolotowego Ø mm Sprawność znormalizowana Przy T V /T R = 40/30 C % do 98 (H s )/109 (H i ) Klasa efektywności energetycznej Ogrzewanie A A A Podgrzew ciepłej wody użytkowej, profil poboru wody XL A A B 2 Wskazówka dotycząca maks. dopuszczalnego ciśnienia na przyłączu gazu Jeżeli ciśnienie na przyłączu gazu przekracza maks. dopuszczalną wartość, należy podłączyć oddzielny regulator ciśnienia gazu przed instalacją grzewczą. Wskazówka dotycząca współczynnika mocy N L Współczynnik wydajności ciepłej wody użytkowej N L zmienia się wraz z temperaturą na ładowaniu podgrzewacza Tsp. Wskazówka dotycząca parametrów przyłącza Parametry przyłącza służą wyłącznie do celów dokumentacyjnych (np. wniosek o dostawę gazu) lub przybliżonej, uzupełniającej objętościowej kontroli ustawień. Ze względu na ustawienia fabryczne nie wolno zmieniać wartości ciśnienia gazu na odbiegające od ww. danych. Warunki odniesienia: 15 C, 1013 mbar (101,3 kpa). Wartości orientacyjne: Tsp = 60 C: 1,0 x N L Tsp = 55 C: 0,75 x N L Tsp = 50 C: 0,55 x N L Tsp = 45 C: 0,3 x N L VITODENS VIESMANN 13

14 Vitodens 111-W (ciąg dalszy) Wymiary A BC F GH K D E E 480 A Obszar przyłączy elektrycznych B Zasilanie instalacji Ø 22 mm C Odpływ kondensatu Ø 22 mm D Powrót instalacji Ø 22 mm E Napełnianie/opróżnianie Wskazówka Wymagane elektryczne przewody zasilające muszą być wykonane przez inwestora oraz wprowadzone do kotła grzewczego w podanym miejscu (A). F Przyłącze gazu G ½ G Zawór bezpieczeństwa (po stronie wody użytkowej) H Zimna woda użytkowa Ø 15 mm K Ciepła woda użytkowa Ø 15 mm Zintegrowana pompa obiegowa w kotle Vitodens 111-W Wysokowydajna pompa obiegowaupm Zadana prędkość obrotowa przy podgrzewie ciepłej wody użytkowej: Wewnętrzna pompa pracuje z maks. prędkością obrotową 100%). Zadana prędkość obrotowa w eksploatacji grzewczej bez czujnika temperatury zewnętrznej: Wewnętrzna pompa pracuje z zaprogramowaną na stałe maks. prędkością obrotową (< 100%). Zadana prędkość obrotowa w eksploatacji grzewczej z czujnikiem temperatury zewnętrznej: Maks. prędkość obrotową dla temperatury zewnętrznej 20 C można ustawić na regulatorze. 14 VIESMANN VITODENS

15 Vitodens 111-W (ciąg dalszy) Ustawienie maks. prędkości obrotowej w stanie fabrycznym C B Prędkość obrotowa pompy obiegowej w % 80 A 70 D Temperatura zewnętrzna w C 2 A Maks. prędkość obrotowa 19 kw (76%) B Maks. prędkość obrotowa 26 kw (90%) C Maks. prędkość obrotowa 35 kw (100%) D Min. prędkość obrotowa (65%) przy temperaturze zewnętrznej +20 C Zwiększenie maks. prędkości obrotowej zmienia nachylenie charakterystyki. W wyniku tego prędkość obrotowa zwiększa się automatycznie w całym zakresie temperatury. Wydajność tłoczenia Zakres znamionowej mocy cieplnej w kw Sterowanie prędkością obrotową w stanie fabrycznym w % Min. wydajność tłoczenia Maks. wydajność tłoczenia 6,5-19, ,5-26, ,8-35, Pobór mocy pompy obiegowej Zakres znamionowej mocy cieplnej w kw Maks. Stan dostawy 6,5-19, ,5-26, ,4 8,8-35, VITODENS VIESMANN 15

16 Vitodens 111-W (ciąg dalszy) Dyspozycyjna wysokość tłoczenia (ustawienie fabryczne) Dyspoz. wys. tłoczenia w mbar kpa E C D Przepływ objętościowy w l/h A B A Min. wydajność tłoczenia 65% B Maks. wydajność tłoczenia 19 kw (76%) C Maks. wydajność tłoczenia 26 kw (90%) D Maks. wydajność tłoczenia 35 kw (100%) E Górna granica zakresu roboczego 16 VIESMANN VITODENS

17 Oddzielny pojemnościowy podgrzewacz wody do kotła Vitodens 100-W 3.1 Ustawiony pod kotłem Vitocell 100-W (typ CUGA i CUGA-A) ze stali, pokryty powłoką emaliową Ceraprotect ustawiony pod kotłem z wężownicą wewnętrzną, ze stali, z emaliowaną powłoką Ceraprotect Typ CUG CUGA CUGA-A CUGA CUGA-A Pojemność podgrzewacza l Nr rejestru DIN 9W245/11-13 MC/E Przyłącza (gwint zewnętrzny) Zasilanie i powrót wody grzewczej R Ciepła i zimna woda użytkowa R ¾ ¾ ¾ ¾ ¾ Cyrkulacja R ¾ ¾ ¾ ¾ ¾ Dop. ciśnienie robocze po stronie wody grzewczej i użytkowej bar MPa Dop. temperatury po stronie wody grzewczej C po stronie ciepłej wody użytkowej C Ilość ciepła dyżurnego wg kwh/24 h 1,49 1,10 0,75 1,21 0,84 normy EN 12897:2006 Q ST przy różnicy temp. 45 K Wymiary Długość a mm Szerokość b 7mm Wysokość c mm Masa kg Powierzchnia grzewcza m 2 0,9 1,0 1,0 1,0 1,0 Klasa efektywności energetycznej C B A B A 3 TH CWU Z a f ZWU e d c ZWU Zimna woda użytkowa CWU Ciepła woda użytkowa TH Tuleja zanurzeniowa do czujnika temperatury wody w podgrzewaczu (średnica wewnętrzna 7 mm) Z Cyrkulacja Wymiar a mm 574 b mm 553 c mm 836 d mm 700 e mm 399 f mm 78 g mm 308 HV g b HR Vitocell 100-W (typ CUG, 100 l) HR HV Powrót z instalacji Zasilanie instalacji VITODENS VIESMANN 17

18 Oddzielny pojemnościowy podgrzewacz wody do kotła Vitodens 100-W (ciąg dalszy) c HV CWU E f g h ZWU Z HR d e HV Zasilanie instalacji ZWU Zimna woda użytkowa CWU Ciepła woda użytkowa TH Tuleja zanurzeniowa do czujnika temperatury wody w podgrzewaczu (średnica wewnętrzna 7 mm) Z Cyrkulacja CWU ZWU Z p o n 3 a E HV TH b HR Vitocell 100-W (Typ CUGA/CUGA-A, 120 i 150 l) E HR Spust Powrót z instalacji Tabela wymiarów Typ CUGA CUGA-A CUGA CUGA-A Pojemność 120 l 150 l a mm b mm c mm d mm e mm f mm g mm h mm n mm o mm p mm Wskazówka dotycząca osłony przewodów połączeniowych (B, C, D) W przypadku Vitodens 100-W nie jest dostępna osłona przewodów połączeniowych. Tabela wymiarów Pojemność 120 l 150 l a mm b mm c mm d mm e mm f mm g mm h mm k mm Ø 553 Ø 596 l mm m mm n mm o mm p mm r mm VIESMANN VITODENS

19 Oddzielny pojemnościowy podgrzewacz wody do kotła Vitodens 100-W (ciąg dalszy) Opory przepływu po stronie ciepłej wody użytkowej Opór przepływu mbar kpa Przepływ objętościowy ciepłej wody użytkowej w l/h Dane dotyczące mocy dla ciepłej wody użytkowej przy znamionowej mocy cieplnej Znamionowa moc cieplna do podgrzewu ciepłej wody użytkowej kw Wydajność stała ciepłej wody użytkowej przy podgrzewie z 10 do 45 C i średniej temperaturze wody w kotle wynoszącej 78 C Pojemność podgrzewacza 100 l kw l/h Pojemność podgrzewacza 120 i 150 l kw l/h Współczynnik mocy N L zgodnie z normą DIN 4708 Pojemność podgrzewacza 100 l 1,0 1,0 1,0 Pojemność podgrzewacza 120 l 1,2 1,2 1,2 Pojemność podgrzewacza 150 l 1,6 1,6 1,6 Wydajność krótkotrwała Pojemność podgrzewacza 100 l l/10 min Pojemność podgrzewacza 120 l l/10 min Pojemność podgrzewacza 150 l l/10 min Stan dostawy Vitocell 100-W, typ CUG,CUGA,CUGA-A Pojemność 100, 120 i 150 litrów Pojemnościowy podgrzewacz wody wykonany ze stali, z emaliowaną powłoką Ceraprotect. Wspawana tuleja zanurzeniowa czujnika temperatury wody w podgrzewaczu Wkręcane nóżki regulacyjne Magnezowa anoda ochronna Założona izolacja cieplna Kolor płaszcza zewnętrznego z powłoką z żywic epoksydowych - biały. VITODENS VIESMANN 19

20 Oddzielny pojemnościowy podgrzewacz wody do kotła Vitodens 100-W (ciąg dalszy) 3.2 Ustawiony obok kotła Vitocell 100-W, typ CVA, CVAA i CVAA-A - 160, 200 i 300 l, kolor biały, ze stali, pokryty powłoką emaliową Ceraprotect Ustawiony obok kotła Z wężownicą wewnętrzną, ze stali, z emaliowaną powłoką Ceraprotect Dalsze dane techniczne patrz oddzielny arkusz danych podgrzewacza Vitocell 100-V. 3 Typ CVAA-A CVA CVAA-A CVA CVAA Pojemność l Nr rejestrowy DIN 9W241/11-13 MC/E Przyłącza (gwint zewnętrzny) Zasilanie i powrót wody R grzewczej Ciepła i zimna woda użytkowa R ¾ ¾ 1 Cyrkulacja R ¾ ¾ 1 Dop. ciśnienie robocze Strona wody grzewczej bar MPa 25 2,5 Strona ciepłej wody użytkowej bar MPa Dop. temperatury Strona wody grzewczej C Strona ciepłej wody użytkowej C Ilość ciepła dyżurnego q BS kwh/24 0,97 1,35 1,04 1,46 1,65 przy różnicy temp. 45 K (wartości zmierzone wg DIN ) h Wymiary Długość a (7) mm Szerokość b mm Wysokość c mm Masa kg Klasa efektywności energetycznej A B A B B 25 2,5 25 2,5 Vitocell 100-V, typ CVA / CVAA-A, pojemność 160 i 200 l BÖ VA CWU Z HV/SPR c SPR d a HR g f e b h b k ZWU/E BÖ E HR HV ZWU Otwór rewizyjny i wyczystkowy Spust Powrót wody grzewczej Zasilanie wodą grzewczą Zimna woda użytkowa SPR Czujnik temperatury wody w podgrzewaczu regulatora temperatury wody w podgrzewaczu lub regulator temperatury VA Magnezowa anoda ochronna CWU Ciepła woda użytkowa Z Cyrkulacja 20 VIESMANN VITODENS

21 l Oddzielny pojemnościowy podgrzewacz wody do kotła Vitodens 100-W (ciąg dalszy) Pojemność podgrzewacza l Długość (7) a mm Szerokość b mm Wysokość c mm d mm e mm f mm g mm h mm k mm Vitocell 100-V, typ CVAA, pojemność 300 l VA CWU Z HV/SPR 3 BÖ d c SPR a f m e HR g b b k h ZWU/E BÖ Otwór rewizyjny i wyczystkowy E Spust HR Powrót wody grzewczej HV Zasilanie wodą grzewczą ZWU Zimna woda użytkowa Pojemność podgrzewacza l 300 Długość (7) a mm 667 Szerokość b mm 744 Wysokość c mm 1734 d mm 1600 e mm 1115 f mm 875 g mm 260 h mm 76 k mm 361 l mm m mm 333 SPR Czujnik temperatury wody w podgrzewaczu regulatora temperatury wody w podgrzewaczu lub regulator temperatury VA Magnezowa anoda ochronna CWU Ciepła woda użytkowa Z Cyrkulacja VITODENS VIESMANN 21

22 Oddzielny pojemnościowy podgrzewacz wody do kotła Vitodens 100-W (ciąg dalszy) Opory przepływu po stronie ciepłej wody użytkowej A B Opór przepływu mbar 10 5 kpa 1 0, Przepływ objętościowy ciepłej wody użytkowej w l/h A 160 i 200 l B 300 l Dane dotyczące mocy dla ciepłej wody użytkowej przy znamionowej mocy cieplnej Znamionowa moc cieplna do podgrzewu ciepłej wody użytkowej kw Wydajność stała ciepłej wody użytkowej przy podgrzewie z 10 do 45 C i średniej temperaturze wody w kotle wynoszącej 78 C Pojemność podgrzewacza 160 i 200 l kw l/h Pojemność podgrzewacza 300 l kw l/h Współczynnik mocy N L zgodnie z normą DIN 4708 Pojemność podgrzewacza 160 l 2,0 2,2 2,2 Pojemność podgrzewacza 200 l 3,0 3,2 3,2 Pojemność podgrzewacza 300 l 7,5 8,0 8,0 Wydajność krótkotrwała Pojemność podgrzewacza 160 l l/10 min Pojemność podgrzewacza 200 l l/10 min Pojemność podgrzewacza 300 l l/10 min Stan dostawy Pojemnościowy podgrzewacz wody wykonany ze stali, z emaliowaną powłoką Ceraprotect. Wspawana tuleja zanurzeniowa czujnika temperatury wody w podgrzewaczu lub regulatora temperatury Wkręcone nóżki regulacyjne Magnezowa anoda ochronna Założona izolacja cieplna 22 VIESMANN VITODENS

23 l Oddzielny pojemnościowy podgrzewacz wody do kotła Vitodens 100-W (ciąg dalszy) 3.3 Ustawiony obok kotła Vitocell 100-W, typ CVB i CVBB 300 i 400 l, kolor biały, ze stali, pokryty powłoką emaliową Ceraprotect, do dwusystemowego podgrzewu ciepłej wody użytkowej ustawiony obok kotła z wężownicą wewnętrzną, ze stali, z emaliowaną powłoką Ceraprotect do dwusystemowego podgrzewu ciepłej wody użytkowej Dalsze dane techniczne patrz oddzielny arkusz danych podgrzewacza Vitocell 100-B. Typ CVBB CVB Pojemność l Nr rejestrowy DIN 9W242/11-13 MC/E Przyłącza (gwint zewnętrzny) Zasilanie i powrót wody grzewczej R 1 1 Ciepła i zimna woda użytkowa R 1 1¼ Cyrkulacja R 1 1 Dop. ciśnienie robocze po stronie wody grzewczej, systemu solarnego i ciepłej wody użytkowej bar MPa Dop. temperatury po stronie wody grzewczej C po stronie solarnej C po stronie ciepłej wody użytkowej C Ilość ciepła dyżurnego q BS przy różnicy temp. 45 K (parametr kwh/24 h 1,65 1,80 znormalizowany) Wymiary Długość a (7) mm Szerokość b mm Wysokość d mm Masa kg Klasa efektywności energetycznej B B VA TH CWU HV/SPR1 ELH Z HR p d r k h g f e a m BÖ HVs/SPR2 HRs SPR1/ SPR2 n ZWU/E b c E ELH HR HR S HV HV S ZWU BÖ Spust Króciec grzałki elektrycznej Powrót wody grzewczej kotła grzewczego Powrót wody grzewczej (instalacja solarna) Zasilanie wodą grzewczą kotła Zasilanie wodą grzewczą (instalacja solarna) Zimna woda użytkowa Otwór rewizyjny i wyczystkowy SPR1 Tuleja zanurzeniowa czujnika temperatury wody w podgrzewaczu lub regulator temperatury SPR2 Czujniki temperatury/termometr TH Termometr VA Magnezowa anoda ochronna CWU Ciepła woda użytkowa Z Cyrkulacja VITODENS VIESMANN 23

24 Oddzielny pojemnościowy podgrzewacz wody do kotła Vitodens 100-W (ciąg dalszy) Tabela wymiarów Pojemność podgrzewacza l a mm b mm c mm d mm e mm f mm g mm h mm k mm l mm m mm n mm p mm r mm Zalecane umieszczenie czujnika temperatury wody w podgrzewaczu przy eksploatacji solarnej 3 A Czujnik temperatury wody w podgrzewaczu (regulator systemów solarnych) B Wkręcane kolanko z tuleją zanurzeniową (zakres dostawy) Opory przepływu po stronie ciepłej wody użytkowej ,0 8,0 6,0 5,0 4,0 3,0 20 2,0 Opór przepływu w mbar kpa 1,0 0,8 0,6 0,5 0,4 0, A 2000 B Przepływ objętościowy ciepłej wody użytkowej w l/h A Pojemność 300 litrów B Pojemność 400 litrów 24 VIESMANN VITODENS

25 Oddzielny pojemnościowy podgrzewacz wody do kotła Vitodens 100-W (ciąg dalszy) Dane dotyczące mocy dla ciepłej wody użytkowej przy znamionowej mocy cieplnej Znamionowa moc cieplna do podgrzewu ciepłej wody użytkowej kw Wydajność stała ciepłej wody użytkowej przy podgrzewie z 10 do 45 C i średniej temperaturze wody w kotle wynoszącej 78 C kw l/h Współczynnik mocy N L zgodnie z normą DIN 4708 (wartości dla górnej wężownicy 1,4 1,4 1,4 grzewczej) Wydajność krótkotrwała l/10 min Stan dostawy Vitocell 100-W, typ CVBB, pojemność 300 litrów Pojemnościowy podgrzewacz wody wykonany ze stali, z emaliowaną powłoką Ceraprotect. 2 wspawane tuleje zanurzeniowe dla czujnika temperatury wody w podgrzewaczu lub regulatora temperatury Wkręcane kolanko z tuleją zanurzeniową Mufa łącząca R 1½ do montażu grzałki elektrycznej i zatyczka R 1½ Nóżki regulacyjne Magnezowa anoda ochronna Zamontowana izolacja cieplna Vitocell 100-W, typ CVB, pojemność 400 litrów Pojemnościowy podgrzewacz wody wykonany ze stali, z emaliowaną powłoką Ceraprotect. 2 przyspawane tuleje zanurzeniowe do czujnika temperatury wody w podgrzewaczu lub regulatora temperatury Wkręcane kolanko z tuleją zanurzeniową Mufa łącząca R 1½ do montażu grzałki elektrycznej i zatyczka R 1½ Nóżki regulacyjne Magnezowa anoda ochronna Oddzielnie zapakowana izolacja cieplna 3 VITODENS VIESMANN 25

26 Instalacyjne wyposażenie dodatkowe Vitodens 100-W 4.1 Montaż Osprzęt przyłączeniowy do gazowego kotła kondensacyjnego Montaż natynkowy Nr katalog Armatura z rurą łączącą na zasilaniu wodą grzewczą Armatura z rurą łączącą na powrocie wody grzewczej Zawór kątowy gazu z termicznym, odcinającym zaworem bezpieczeństwa Nr katalog Montaż podtynkowy Nr katalog Armatura z rurą łączącą i pierścieniową złączką zaciskową na zasilaniu wodą grzewczą Armatura z rurą łączącą i pierścieniową złączką zaciskową na powrocie wody grzewczej Zawór kątowy gazu z termicznym, odcinającym zaworem bezpieczeństwa Armatura z rurą łączącą na zasilaniu wodą grzewczą Armatura z rurą łączącą na powrocie wody grzewczej Element przyłączeniowy do zaworu odcinającego gaz 4 Nr katalog Nr katalog Armatura do zasilania i powrotu wody grzewczej Element przyłączeniowy do zaworu odcinającego gaz Armatura z rurą łączącą i pierścieniową złączką zaciskową na zasilaniu wodą grzewczą Armatura z rurą łączącą i pierścieniową złączką zaciskową na powrocie wody grzewczej Zawór kątowy gazu Nr katalog Armatura z rurą łączącą na zasilaniu wodą grzewczą Armatura z rurą łączącą na powrocie wody grzewczej Zawór kątowy gazu Osprzęt przyłączeniowy do gazowego dwufunkcyjnego kotła kondensacyjnego Montaż natynkowy Nr katalog Armatura z rurą łączącą na zasilaniu wodą grzewczą Armatura z rurą łączącą na powrocie wody grzewczej Armatura z rurą łączącą wody zimnej Rura łącząca ciepłą wodę użytkową Zawór kątowy gazu z termicznym, odcinającym zaworem bezpieczeństwa Nr katalog Armatura z rurą łączącą na zasilaniu wodą grzewczą Armatura z rurą łączącą na powrocie wody grzewczej Armatura z rurą łączącą wody zimnej Rura łącząca ciepłą wodę użytkową Element przyłączeniowy do zaworu odcinającego gaz 26 VIESMANN VITODENS

27 Instalacyjne wyposażenie dodatkowe Vitodens 100-W (ciąg dalszy) Nr katalog Armatura z rurą łączącą na zasilaniu wodą grzewczą Armatura z rurą łączącą na powrocie wody grzewczej Armatura z rurą łączącą wody zimnej Rura łącząca ciepłą wodę użytkową Zawór kątowy gazu Nr katalog Armatura z rurą łączącą na zasilaniu wodą grzewczą Armatura z rurą łączącą na powrocie wody grzewczej Armatura z rurą łączącą wody zimnej Rura łącząca ciepłą wodę użytkową Zawór kątowy gazu z termicznym, odcinającym zaworem bezpieczeństwa Armatura z rurą łączącą i pierścieniową złączką zaciskową do zimnej wody Rura łącząca i pierścieniowa złączka zaciskowa do ciepłej wody użytkowej Zawór kątowy gazu z termicznym, odcinającym zaworem bezpieczeństwa Nr katalog Armatura z rurą łączącą i pierścieniową złączką zaciskową na zasilaniu wodą grzewczą Armatura z rurą łączącą i pierścieniową złączką zaciskową na powrocie wody grzewczej Armatura z rurą łączącą i pierścieniową złączką zaciskową do zimnej wody Rura łącząca i pierścieniowa złączka zaciskowa do ciepłej wody użytkowej Zawór kątowy gazu 4 Montaż podtynkowy Nr katalog Armatura z rurą łączącą i pierścieniową złączką zaciskową na zasilaniu wodą grzewczą Armatura z rurą łączącą i pierścieniową złączką zaciskową na powrocie wody grzewczej Osprzęt przyłączeniowy Nr katalog Do gazowego kotła kondensacyjnego Armatura do zasilania i powrotu wody grzewczej Armatura do ciepłej i zimnej wody Element przyłączeniowy do zaworu odcinającego gaz Rama montażowa Gazowy kocioł kondensacyjny Nr katalog Głębokość montażowa 50 mm Kolektor wody odpływowej Osłona armatury Elementy mocujące Armatura Zawór odcinający gaz Przewód zasilający VITODENS VIESMANN 27

28 Instalacyjne wyposażenie dodatkowe Vitodens 100-W (ciąg dalszy) Zawór odcinający gaz Przewód zasilający Kolektor wody odpływowej Osłona armatury Gazowy dwufunkcyjny kocioł kondensacyjny Nr katalog Głębokość montażowa 50 mm 4 Elementy mocujące Armatura Urządzenie pomocnicze do montażu natynkowego Gazowy kocioł kondensacyjny Nr katalog Elementy mocujące Armatura Zawór odcinający gaz z termicznym, odcinającym zaworem bezpieczeństwa. Osłona armatury Zawór odcinający gaz Przewód zasilający Kolektor wody odpływowej Osłona armatury Nr katalog Elementy mocujące Armatura Gazowy dwufunkcyjny kocioł kondensacyjny Nr katalog Elementy mocujące Armatura Zawór odcinający gaz z termicznym, odcinającym zaworem bezpieczeństwa. Osłona armatury 28 VIESMANN VITODENS

29 Instalacyjne wyposażenie dodatkowe Vitodens 100-W (ciąg dalszy) Zawór odcinający gaz Przewód zasilający Kolektor wody odpływowej Osłona armatury Nr katalog Elementy mocujące Armatura Zestaw solarny do gazowego dwufunkcyjnego kotła kondensacyjnego Nr katalog Kompletny podzespół do solarnego podgrzewu ciepłej wody użytkowej do montażu pod kotłem Do montażu natynkowego Płytowy wymiennik ciepła do rozdzielania systemowego obiegu wody grzewczej i obiegu solarnego Odpowietrznik Zawory odcinające na zasilaniu i powrocie obiegu solarnego Osłona dopasowana do wzornictwa kotła ściennego Urządzenie pomocnicze przy montażu Dalsze wyposażenie dodatkowe Ciepłomierz Do montażu w połączeniu systemowym. Nr zam. Przystosowany do podgrzewaczy pojemnościowych: Vitocell 100 do 500 litrów pojemności. Vitocell 300 do 200 litrów pojemności. Z osprzętem przyłączeniowym do G Vitocell 300 od 300 do 500 litrów pojemności Z osprzętem przyłączeniowym do G 1¼ Przepływomierz z dwuzłączem rurowym do rejestracji przepływu. Czujnik temperatury Pt1000, podłączony na ciepłomierzu, długość przewodu przyłączeniowego 1,5 m. Osprzęt przyłączeniowy G 1 lub G 1¼ z zaworami kulowymi. VITODENS VIESMANN 29

30 Instalacyjne wyposażenie dodatkowe Vitodens 100-W (ciąg dalszy) 4 Wykres strat ciśnienia Opory przepływu w mbarr 1, ,5 0,4 0,3 0,2 0,1 0,05 0,04 0,03 0,02 0, kpa ,2 0,4 0,6 0,3 0,5 1 1,5 2,5 1,2 2 3 Przepływ objętościowy w m³/h 2,5 m³/h Dane techniczne Znamionowy przepływ objętościowy Długość przewodu Stopień ochrony 2,5 m 3 /h Dopuszczalna temperatura otoczenia podczas pracy 5 do 55 podczas magazynowania 20 do +70 C i transportu Typ czujnika Pt1000 Maks. ciśnienie robocze 10 bar (1 MPa) Średnica znamionowa DN 20 Długość montażowa 130 mm Maks. przepływ objętościowy 5000 l/h Min. przepływ objętościowy Montaż poziomy 50 l/h Montaż pionowy 50 l/h Wartość rozruchu (przy 7 l/h montażu poziomym) Żywotność baterii ok. 10 lat 1,5 m IP 54 wg EN 60529, zapewniany przez konstrukcję/montaż 4.3 Adapter do starych urządzeń Gazowy kocioł kondensacyjny Do wymiany starych urządzeń na Vitodens 100-W Z zaworami odcinającymi Z zaworem odcinającym gaz i termicznym odcinającym zaworem bezpieczeństwa Montaż natynkowy Montaż podtynkowy Nr zam. Zamiennik dla Nr zam. Zamiennik dla Nr katalog. ZK Thermoblock-VC Thermoblock-VC 110 E Thermoblock-VC 112 E Nr katalog. ZK Thermoblock-VC Thermoblock-VC110E Thermoblock-VC112E Cerastar-ZR Ceramini Nr katalog. ZK Cerastar-ZR Ceramini Nr katalog. ZK Pendola Nr katalog. ZK Pendola Gazowy dwufunkcyjny kocioł kondensacyjny Do wymiany starych urządzeń na Vitodens 100-W Z zaworami odcinającymi Montaż natynkowy Montaż podtynkowy Nr zam. Zamiennik dla Nr zam. Zamiennik dla Nr katalog. ZK Thermoblock-VCW Nr katalog. ZK Thermoblock-VCW Cerastar-ZWR Nr katalog. ZK Cerastar-ZWR Nr katalog. ZK Pendola Nr katalog. ZK Pendola 4.4 Osłony armatury Osłona armatury Nr zam Nie można stosować w połączeniu z podgrzewaczem pojemnościowym ustawionym pod kotłem 30 VIESMANN VITODENS

31 Instalacyjne wyposażenie dodatkowe Vitodens 100-W (ciąg dalszy) 4.5 Urządzenia neutralizacyjne Urządzenie neutralizacyjne Nr katalog Z granulatem neutralizacyjnym 310 DN Granulat neutralizacyjny Nr katalog x 1,3 kg Czujniki Czujnik CO Nr zam Urządzenie nadzorujące do awaryjnego wyłączana kotła grzewczego w przypadku ulatniania się tlenku węgla. Montaż ścienny w obszarze stropu w pobliżu kotła grzewczego. Możliwość stosowania w kotłach grzewczych od roku produkcji Obudowa z wbudowanym czujnikiem CO, przekaźnikiem i wskaźnikami pracy i alarmu Materiał mocujący Zasilający przewód elektryczny (dł. 2,0 m) Przewód przyłączeniowy przekaźnika do wyłączania palnika (dł. 2,0 m) Dane techniczne Napięcie znamionowe 230 V~ Częstotliwość znamionowa 50 Hz Pobór mocy 3,5 W Obciążenie znamionowe 8 A 230 V~ wyjścia przekaźnika Próg alarmowy 40 ppm CO Klasa ochrony II Stopień ochrony IP 20 zgodnie z EN 60529, do zapewnienia przez budowę/montaż Dopuszczalna temperatura 70 C otoczenia VITODENS VIESMANN 31

32 Instalacyjne wyposażenie dodatkowe Vitodens 100-W (ciąg dalszy) 4.7 Wyposażenie dodatkowe systemu podgrzewu ciepłej wody użytkowej dla gazowego kotła kondensacyjnego Zestaw przyłączeniowy do ustawionego pod kotłem pojemnościowego podgrzewacza wody Vitocell 100- W, typ CUG z przewodami łączącymi Nr zam Montaż natynkowy i podtynkowy Czujnik temperatury wody w podgrzewaczu Przewody łączące po stronie wody grzewczej Przewody łączące po stronie wody użytkowej Zestaw przyłączeniowy ustawionego obok kotła podgrzewacza pojemnościowego Vitocell 100-W 4 Czujnik temperatury wody w podgrzewaczu Dwuzłączką rurowe Pojemnościowy podgrzewacz wody po lewej lub po prawej stronie kotła Vitodens Wersja skręcana Nr zam Wersja do lutowania Nr zam Anoda ochronna Nr katalog Nie wymaga konserwacji W miejsce dostarczonej anody magnezowej Termometr Nr zam Do zamontowania w izolacji cieplnej lub do blachy przedniej Armatura zabezpieczająca wg normy DIN 1988 Zawór odcinający Zawór zwrotny i króciec kontrolny Króciec przyłączeniowy manometru Membranowy zawór bezpieczeństwa 10 bar (1 MPa) DN 15, dla podgrzewaczy o pojemności do 200 l Nr zam DN 20, dla podgrzewaczy o pojemności 300 l Nr zam a 6 bar (0,6 MPa) DN 15, dla podgrzewaczy o pojemności do 200 l Nr zam DN 20, dla podgrzewaczy o pojemności 300 l Nr zam VIESMANN VITODENS

33 Instalacyjne wyposażenie dodatkowe Vitodens 100-W (ciąg dalszy) D ustawionego pod kotłem podgrzewacza Vitocell 100-W 10 bar (1 MPa), DN 15, wersja narożna Nr zam a 6 bar (0,6 MPa), DN 15, wersja narożna Nr zam Zestaw spustowy Nr zam Lejek spustowy z syfonem i rozetą. Do podłączania przewodów odpływowych zaworów bezpieczeństwa i spustu kondensatu. Przyłącze odpływu G 1 4 VITODENS VIESMANN 33
