1 PRO-SUN Sp. z o.o. ul. Franciszkańska 125, Łódź te.l , ; biuro@pro-sun.com.pl Projekt instalacji fotowoltaicznej dla Zespołu Szkół w Gminie Nowa Sucha o mocy 22,0 kwp (część opisowa) Łódź,

2 1. Warunki brzegowe projektu Dla potrzeb sporządzenia projektu, ze względu na brak dokumentacji dachu, wykonano szczegółową inwentaryzację trzech przylegających do siebie dachów w Zespole Szkół, polegającą na obmiarowaniu dachów oraz wszystkich obiektów znajdujących się na w/w dachach. Nie sporządzono analizy obciążalności dachu. Z wstępnych oględzin oraz informacji uzyskanych w Gminie Nowa Sucha dot. ich konstrukcji wynika, iż nie powinno być problemu z obciążeniem ich ciężarem do 150kg/m2, wynikającym z ciężaru paneli PV, konstrukcji montażowej oraz niezbędnego balastu. Jednakże, przed realizacją inwestycji zaleca się sporządzenie niezależnego raportu nt. obciążalności dachu u konstruktora z odp. uprawnieniami. 2. Projekt instalacji PV - założenia Projekt instalacji fotowoltaicznej wykonano przy użyciu specjalistycznego oprogramowanie PV SOL Expert 6.0. Wydruk raportu jest załącznikiem do niniejszego dokumentu (Zał. Nr 1). Do projektu zastosowano panele Sunrise Solartech SRP (250Wp poly) oraz falownik Delta Energy Systems RPI M20A, jednakże istnieje możliwość zastosowania sprzętu o zbliżonych parametrach innych producentów. Szczegółowy wykaz urządzeń znajd. Się w Tab. 2 w dalszej części opracowania. Biorąc pod uwagę zacienienie i wysokości budynków, panele PV rozmieszczono na dachu Sali Gimnastycznej oraz budynku Głównego Szkoły (środkowego), na którym umieszczony jest maszt. Nie wykorzystano dachu tzw. Domu Nauczyciela, gdyż znajduje się na nim duża liczba kominów wprowadzających zacienienie, a także jego dach narażony jest na największe podmuchy wiatru. System montażowy paneli do dachu zaprojektowano jako aerodynamiczny, bezpenetracyjny, dociążony bloczkami betonowymi jako balastem. Ze względu na dość dużą wysokość budynków oraz fakt, iż są one zlokalizowane na otwartej przestrzeni i narażone na wiatr szacuje się, iż niezbędne dodatkowe obciążenie balastowe osiągnie wartość ok kg/m2, przy zaprojektowanym pochyleniu paneli do poziomu 20 o. Ze względu na położenie szkoły nie zaleca się pochylenia wyższego. Szczegółową analizą obciążenia balastowego oraz jego rozlokowania, dostarczyć może na podstawie niniejszego projektu specjalistyczna firma zajmująca się produkcją bezpenetracyjnych systemów montażowych. Zaprojektowany system jest systemem ongridowym, trwale przyłączonym do sieci energetycznej w budynku. Przyłączenie do sieci jest wymagane w celu produkcji energii. Zaprojektowany system nie zawiera baterii akumulatorów, umożliwiających gromadzenie energii w dzień oraz jej użytkownie w nocy. Ze względu za zalecenie Zleceniodawcy, zaprojektowano dodatkowe urządzenie ograniczające eksport energii do sieci. Spowoduje ono, iż moc falowników będzie ograniczana do poziomu wynikającego z bieżącego użytkowania energii przez Szkołę, a pomiar i dostosowanie produkcji do zużycia będzie odbywał się na bieżąco. Biorąc pod uwagę planowaną moc elektrowni PV, wzięto pod uwagę miesięczne i całoroczne zużycie energii przez Szkołę (na pods. faktur dostarczonych przez Zleceniodawcę) oraz dostępną powierzchnię dachu. Przyjęto założenie, iż roczna ilość wyprodukowanej energii przez elektrownię PV winna być zbliżona do zużycia energii przez Szkołę, która za ost. rok wyniosła kwh. Na tej podstawie oszacowana moc elektrowni PV na 22,0 kwp. 2

3 Jeżeli elektrownia ma być monitorowana (poprzez dedykowaną stronę internetową), należy ją wyposażyć w dodatkowe urządzenie do transmisji danych (np. Solar Log 1200), podłączone do lokalnego routera internetowego, jak opisano w Tab Bilans energetyczny Zespołu Szkół Szczegółowe wyliczenia dot. bilansu energetycznego Szkoły w układzie miesięcznym oraz zbiorczym (rocznie) zawarto w poniższej TAB 1, natomiast podsumowanie w TAB 2. TAB. 1 Szczegółowy (miesięczny) bilans energetyczny Zespołu Szkół. 3

4 TAB 2 : Bilans energetyczny Zesp. Szkół podsumowanie. Lp. Opis Wartość 1 Średnioroczne zużycie energii przez Szkołę kwh 2 Roczna produkcja energii z zaprojektowanej elektrowni PV 22,0 kwp (wg. PV SOL Expert 6.0) bez redukcji eksportu do sieci kwh 3 Redukcja produkcji energii w okr. letnim (energia utracona) kwh 4 Roczna prod. energii z PV po redukcji (2-3) kwh 5 Energia brakująca, do dokupu z sieci (rocznie) (1-4) kwh 4. Podstawowe informacje o instalacji PV Wg wyników z zał. projektu z PV SOl Expert 6.0, planowane elektrownia PV o mocy 22,0 kwp pozwoli na uzyskanie następujących parametrów : a) Nasłonecznienie roczne : kwh b) Średnioroczne zacienienie : 9,1 % c) Uzysk z 1kW mocy zainstalowanej : 804,4 kwh/ 1kW mocy rocznie d) Energia wytworzona (str. AC) : kwh e) Sprawność całego systemu (d/a) : 10,9% f) Redukcja Co2 : kg/rok Uzysk z 1kW mocy zainstalowanej, wynoszący 804,4 kwh jest niższy od wartości maksymalnej uzyskiwanej w Polsce (ok. 940 kwh/1kwp) o ok. 15%, co wynika z : - zacienienia, - odchylenia położenia paneli w stos. do południa (o ok. 30 o ) - pochylenie paneli do poziomu (zastosowano 20 o, wartość optymalne 35 o ). TAB 3: Zestawienie elementów instalacji PV : Urządzenia techniczne podstawowe : 1 Panele PV : Sunrise Solartech/Chiny SRP (250Wp, poly), 88 szt. paneli x 250Wp = Wp Sprawność 15,4%, wymiary 1637x992x40 mm, tolerancja mocy 0-3%, 12-letnia gwarancja mechaniczna, gwarancja 80% mocy na 25 lat, wytrzymałość na wiatr 2400Pa, wytrzymałość 4

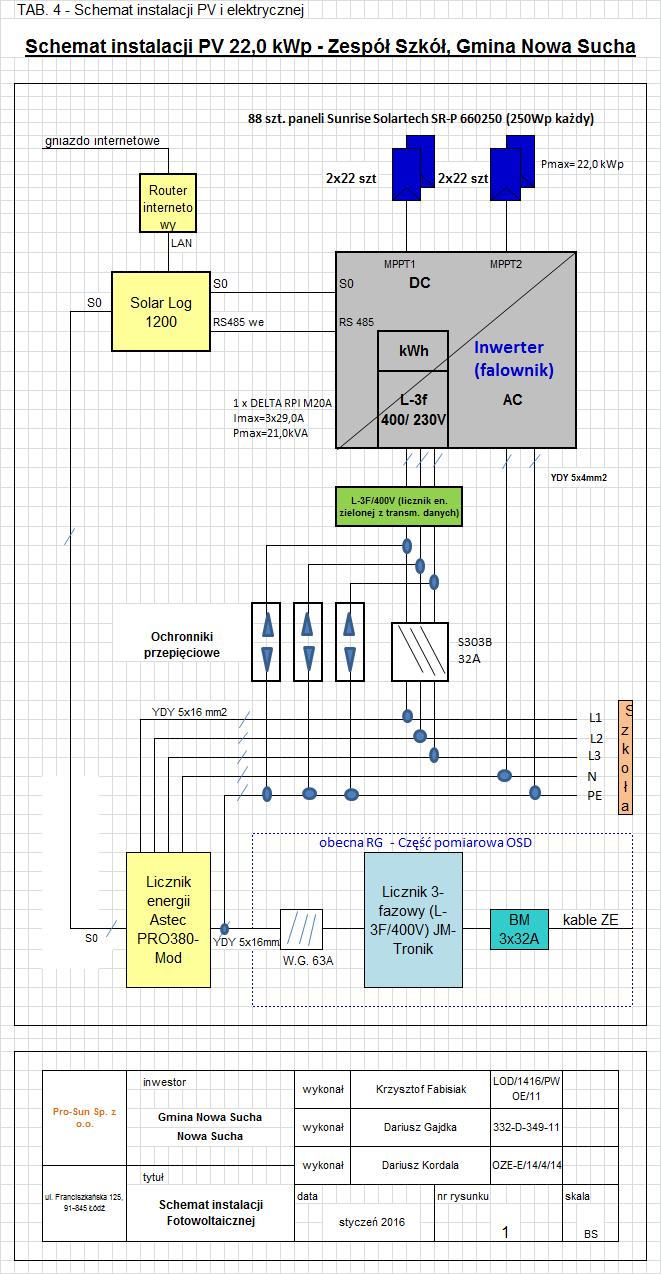

5 na niskie ciśnienie 5400Pa, masa 19,2 kg. Rozmieszczenie paneli jak w zał. Projekcie (Zał. Nr 1) (karta katalogowa w załączeniu). 2 Falownik : Delta RPI M20A/Niemcy szt. 1, trójfazowy, beztransformatorowy, moc max. DC 22,0 kw, moc max. AC 21,0 kva, sprawność 98,4%, wyświetlacz graficzny, wyjścia sygnałowe : 2xRS485, 1x cyfrowe wyjście sygnałowe, 1x wyłącznik awaryjny, st. Ochrony IP65, kl. Ochrony I, monitoring izolacji stringów, waga 43 kg, wsk. zniekształceń THD < 3%, gwarancja 5 lat z możl. wydłużenia odpłatnego do 25 lat. (karta katalogowa w załączeniu) 3 System montażowy : bezpenetracyjny, aerodynamiczny, nachylony do poziomu pod kątem 20 o lub niższym, orientacja do południa 30 o, składający się z ocynkowanego aluminiom lub stali z powłoką nierdzewną 4 Okablowanie : Str. DC ok mb kabla solarnego, jednożyłowego 6mm2 Str. AC ok. 8 mb. Kabla YKY 5x4,0 mm2 5 Licznik energii zielonej : Licznik energii zielonej, jednokierunkowy, trójfazowy, bezpośredni, z transmisją danych do OSD (np. Elmess A1440, kl. 1) szt. 1 6 Urządzenia ograniczające eksport energii do sieci : a) Solar Log 1200 szt. 1 b) Licznik energii elektrycznej Astec, model Pro380-Mod Urządzenia techniczne dodatkowe (opcjonalnie) : 7 Urządzenia komunikacyjne do monitoringu instalacji PV poprzez dedykowaną stronę internetową (wymagany dostęp do internetu w budynku Szkoły): a) Solar Log 1200 (do wykorzystania urządzenie opisane w pkt. 6a) b) Router internetowy (np. Edimax) Załączniki : 1) Raport z PV SOL Extra 6.0 2) Karta katalogowa falownika 3) Karta katalogowa panelu PV 4) Kosztorys inwestorski 5
