PROJEKT ARCHITEKTONICZNO BUDOWLANY. REMONTU I MODERNIZACJI PLACU ZABAW NA SKWERKU BEREK Lokalizacja:

Transkrypt

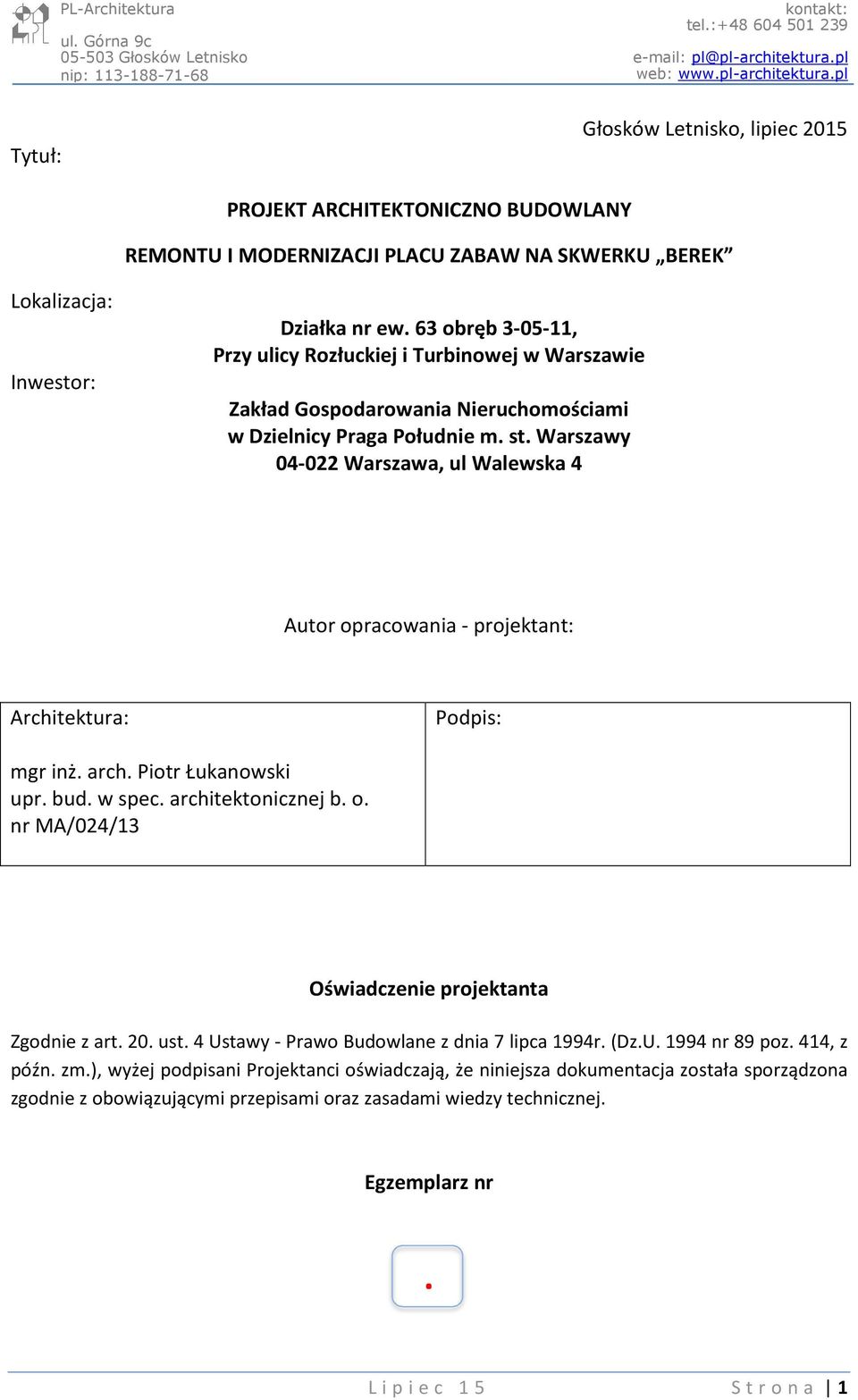

1 Tytuł: Głosków Letnisko, lipiec 2015 PROJEKT ARCHITEKTONICZNO BUDOWLANY REMONTU I MODERNIZACJI PLACU ZABAW NA SKWERKU BEREK Lokalizacja: Inwestor: Działka nr ew. 63 obręb , Przy ulicy Rozłuckiej i Turbinowej w Warszawie Zakład Gospodarowania Nieruchomościami w Dzielnicy Praga Południe m. st. Warszawy Warszawa, ul Walewska 4 Autor opracowania - projektant: Architektura: mgr inż. arch. Piotr Łukanowski upr. bud. w spec. architektonicznej b. o. nr MA/024/13 Oświadczenie projektanta Zgodnie z art. 20. ust. 4 Ustawy - Prawo Budowlane z dnia 7 lipca 1994r. (Dz.U nr 89 poz. 414, z późn. zm.), wyżej podpisani Projektanci oświadczają, że niniejsza dokumentacja została sporządzona zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Egzemplarz nr. L i p i e c 1 5 S t r o n a 1

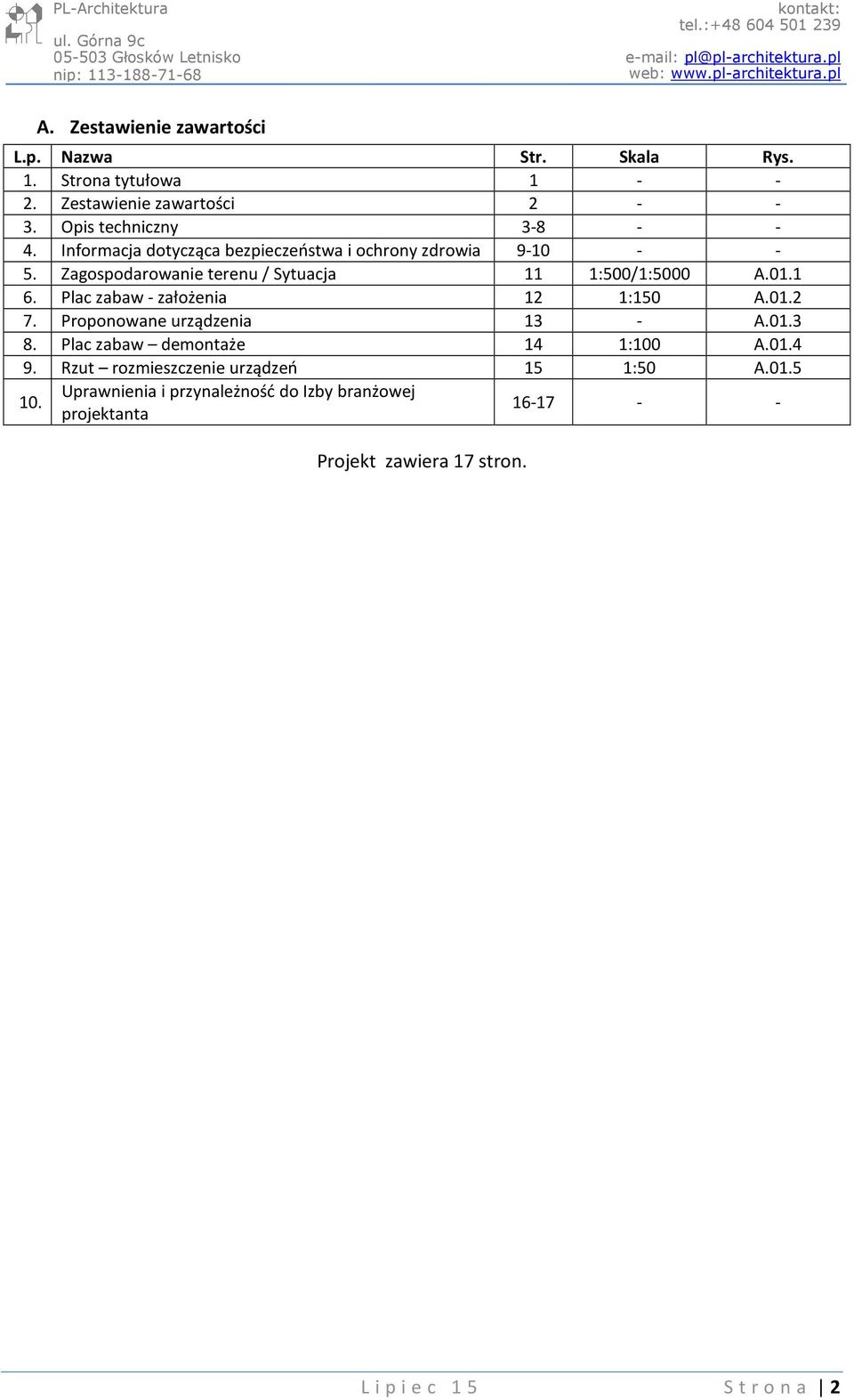

2 A. Zestawienie zawartości L.p. Nazwa Str. Skala Rys. 1. Strona tytułowa Zestawienie zawartości Opis techniczny Informacja dotycząca bezpieczeństwa i ochrony zdrowia Zagospodarowanie terenu / Sytuacja 11 1:500/1:5000 A Plac zabaw - założenia 12 1:150 A Proponowane urządzenia 13 - A Plac zabaw demontaże 14 1:100 A Rzut rozmieszczenie urządzeń 15 1:50 A Uprawnienia i przynależność do Izby branżowej projektanta Projekt zawiera 17 stron. L i p i e c 1 5 S t r o n a 2

3 Opis techniczny Podstawa opracowania Podstawą opracowania projektu są: Zlecenie Zamawiającego Wizja lokalna terenu i ogólna inwentaryzacja własna, oraz fotograficzna (stan czerwiec 2015) Koncepcja architektoniczna uzgodniona z Zamawiającym Obowiązujące przepisy i normy budowlane Mapa zasadnicza opracowywanego obszaru Przedmiot inwestycji Stan prawny terenu Zamawiający oświadcza, że posiada prawo do dysponowania nieruchomością przy ulicy Rozłuckiej/Turbinowej (dz. ew. 63 obręb ) w Warszawie na cele budowlane. Zakres opracowania Projekt obejmuje swoim zakresem modernizację istniejącego placu zabaw na Skwerku Berek. Zagospodarowanie części przedmiotowej działki dotyczy wyposażenia placu zabaw w elementy małej architektury. Opracowanie obejmuje: lokalizację przestrzenną elementów zabawowych i elementów małej architektury; określenie lokalizacji nawierzchni amortyzującej; określenie warunków i wymagań dotyczących prac budowlanych. Stan istniejący Położenie Opracowywany teren- plac zabaw, jest częścią kompleksu rekreacyjnego położonego w Warszawie na rogu ulic Rozłuckiej i Turbinowej. Placyk znajduje się w południowej części działki. Ukształtowanie Teren płaski. Kształt placu zabaw wyznaczony poprzez istniejące ogrodzenie zbliżony do kwadratu o powierzchni około 383m² Powierzchnia pokryta trawą. W części centralnej znajduje się piaskownica i przestrzeń nieregularnie pokryta warstwą piasku. Na terenie skweru znajdują się drzewa. Ich usytuowanie nie koliduje z projektowaną inwestycją, nie znajdują się w obszarze prowadzenia robót budowlanych. Wyposażenie Teren wolny jest od jakichkolwiek budynków. Obecnie plac wyposażony jest w następujące elementy małej architektury: Huśtawka podwójna Zjeżdżalnia Karuzela Drabinka Piaskownica Ławki szt. 2 L i p i e c 1 5 S t r o n a 3

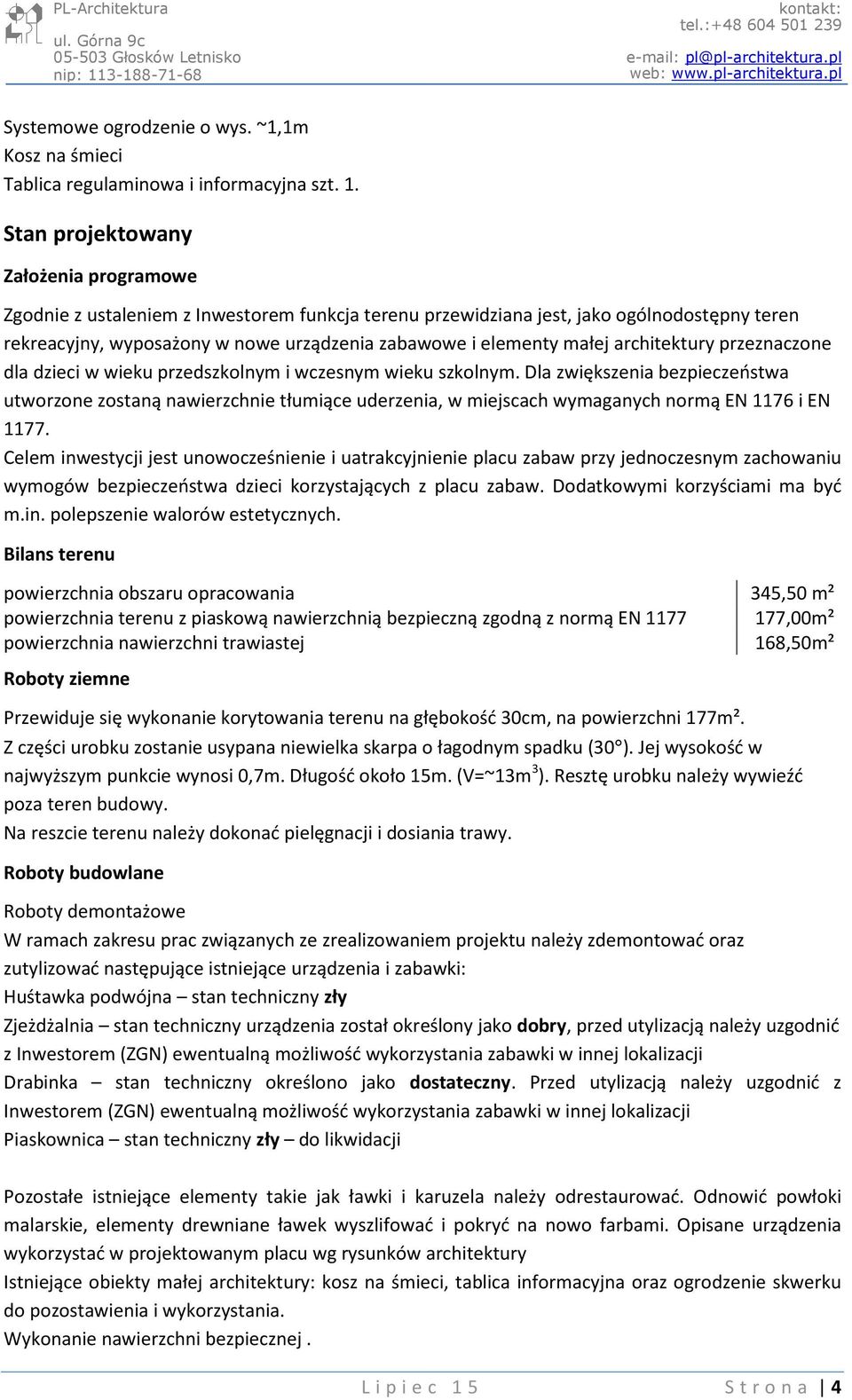

4 Systemowe ogrodzenie o wys. ~1,1m Kosz na śmieci Tablica regulaminowa i informacyjna szt. 1. Stan projektowany Założenia programowe Zgodnie z ustaleniem z Inwestorem funkcja terenu przewidziana jest, jako ogólnodostępny teren rekreacyjny, wyposażony w nowe urządzenia zabawowe i elementy małej architektury przeznaczone dla dzieci w wieku przedszkolnym i wczesnym wieku szkolnym. Dla zwiększenia bezpieczeństwa utworzone zostaną nawierzchnie tłumiące uderzenia, w miejscach wymaganych normą EN 1176 i EN Celem inwestycji jest unowocześnienie i uatrakcyjnienie placu zabaw przy jednoczesnym zachowaniu wymogów bezpieczeństwa dzieci korzystających z placu zabaw. Dodatkowymi korzyściami ma być m.in. polepszenie walorów estetycznych. Bilans terenu powierzchnia obszaru opracowania 345,50 m² powierzchnia terenu z piaskową nawierzchnią bezpieczną zgodną z normą EN ,00m² powierzchnia nawierzchni trawiastej 168,50m² Roboty ziemne Przewiduje się wykonanie korytowania terenu na głębokość 30cm, na powierzchni 177m². Z części urobku zostanie usypana niewielka skarpa o łagodnym spadku (30 ). Jej wysokość w najwyższym punkcie wynosi 0,7m. Długość około 15m. (V=~13m 3 ). Resztę urobku należy wywieźć poza teren budowy. Na reszcie terenu należy dokonać pielęgnacji i dosiania trawy. Roboty budowlane Roboty demontażowe W ramach zakresu prac związanych ze zrealizowaniem projektu należy zdemontować oraz zutylizować następujące istniejące urządzenia i zabawki: Huśtawka podwójna stan techniczny zły Zjeżdżalnia stan techniczny urządzenia został określony jako dobry, przed utylizacją należy uzgodnić z Inwestorem (ZGN) ewentualną możliwość wykorzystania zabawki w innej lokalizacji Drabinka stan techniczny określono jako dostateczny. Przed utylizacją należy uzgodnić z Inwestorem (ZGN) ewentualną możliwość wykorzystania zabawki w innej lokalizacji Piaskownica stan techniczny zły do likwidacji Pozostałe istniejące elementy takie jak ławki i karuzela należy odrestaurować. Odnowić powłoki malarskie, elementy drewniane ławek wyszlifować i pokryć na nowo farbami. Opisane urządzenia wykorzystać w projektowanym placu wg rysunków architektury Istniejące obiekty małej architektury: kosz na śmieci, tablica informacyjna oraz ogrodzenie skwerku do pozostawienia i wykorzystania. Wykonanie nawierzchni bezpiecznej. L i p i e c 1 5 S t r o n a 4

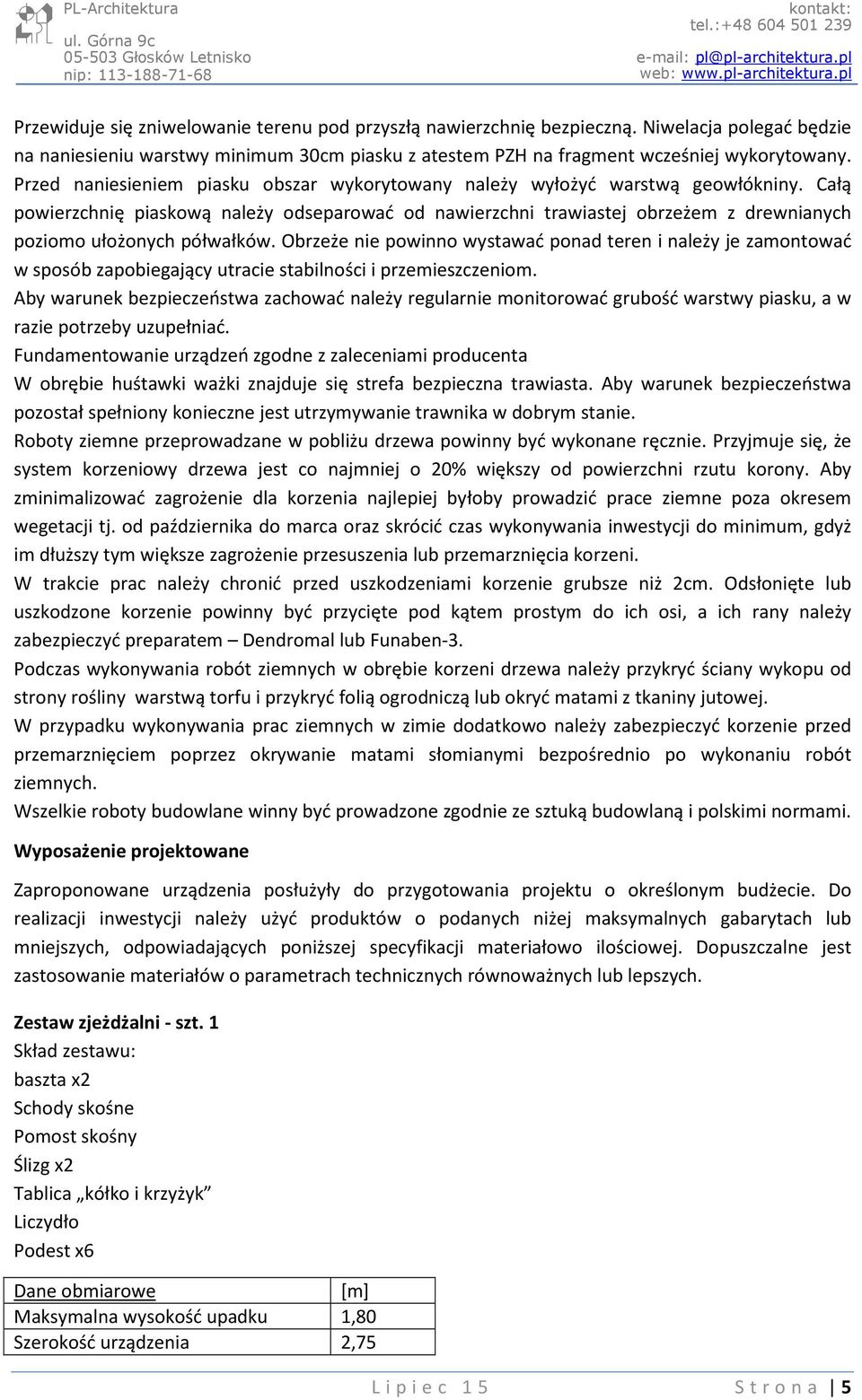

5 Przewiduje się zniwelowanie terenu pod przyszłą nawierzchnię bezpieczną. Niwelacja polegać będzie na naniesieniu warstwy minimum 30cm piasku z atestem PZH na fragment wcześniej wykorytowany. Przed naniesieniem piasku obszar wykorytowany należy wyłożyć warstwą geowłókniny. Całą powierzchnię piaskową należy odseparować od nawierzchni trawiastej obrzeżem z drewnianych poziomo ułożonych półwałków. Obrzeże nie powinno wystawać ponad teren i należy je zamontować w sposób zapobiegający utracie stabilności i przemieszczeniom. Aby warunek bezpieczeństwa zachować należy regularnie monitorować grubość warstwy piasku, a w razie potrzeby uzupełniać. Fundamentowanie urządzeń zgodne z zaleceniami producenta W obrębie huśtawki ważki znajduje się strefa bezpieczna trawiasta. Aby warunek bezpieczeństwa pozostał spełniony konieczne jest utrzymywanie trawnika w dobrym stanie. Roboty ziemne przeprowadzane w pobliżu drzewa powinny być wykonane ręcznie. Przyjmuje się, że system korzeniowy drzewa jest co najmniej o 20% większy od powierzchni rzutu korony. Aby zminimalizować zagrożenie dla korzenia najlepiej byłoby prowadzić prace ziemne poza okresem wegetacji tj. od października do marca oraz skrócić czas wykonywania inwestycji do minimum, gdyż im dłuższy tym większe zagrożenie przesuszenia lub przemarznięcia korzeni. W trakcie prac należy chronić przed uszkodzeniami korzenie grubsze niż 2cm. Odsłonięte lub uszkodzone korzenie powinny być przycięte pod kątem prostym do ich osi, a ich rany należy zabezpieczyć preparatem Dendromal lub Funaben-3. Podczas wykonywania robót ziemnych w obrębie korzeni drzewa należy przykryć ściany wykopu od strony rośliny warstwą torfu i przykryć folią ogrodniczą lub okryć matami z tkaniny jutowej. W przypadku wykonywania prac ziemnych w zimie dodatkowo należy zabezpieczyć korzenie przed przemarznięciem poprzez okrywanie matami słomianymi bezpośrednio po wykonaniu robót ziemnych. Wszelkie roboty budowlane winny być prowadzone zgodnie ze sztuką budowlaną i polskimi normami. Wyposażenie projektowane Zaproponowane urządzenia posłużyły do przygotowania projektu o określonym budżecie. Do realizacji inwestycji należy użyć produktów o podanych niżej maksymalnych gabarytach lub mniejszych, odpowiadających poniższej specyfikacji materiałowo ilościowej. Dopuszczalne jest zastosowanie materiałów o parametrach technicznych równoważnych lub lepszych. Zestaw zjeżdżalni - szt. 1 Skład zestawu: baszta x2 Schody skośne Pomost skośny Ślizg x2 Tablica kółko i krzyżyk Liczydło Podest x6 Dane obmiarowe [m] Maksymalna wysokość upadku 1,80 Szerokość urządzenia 2,75 L i p i e c 1 5 S t r o n a 5

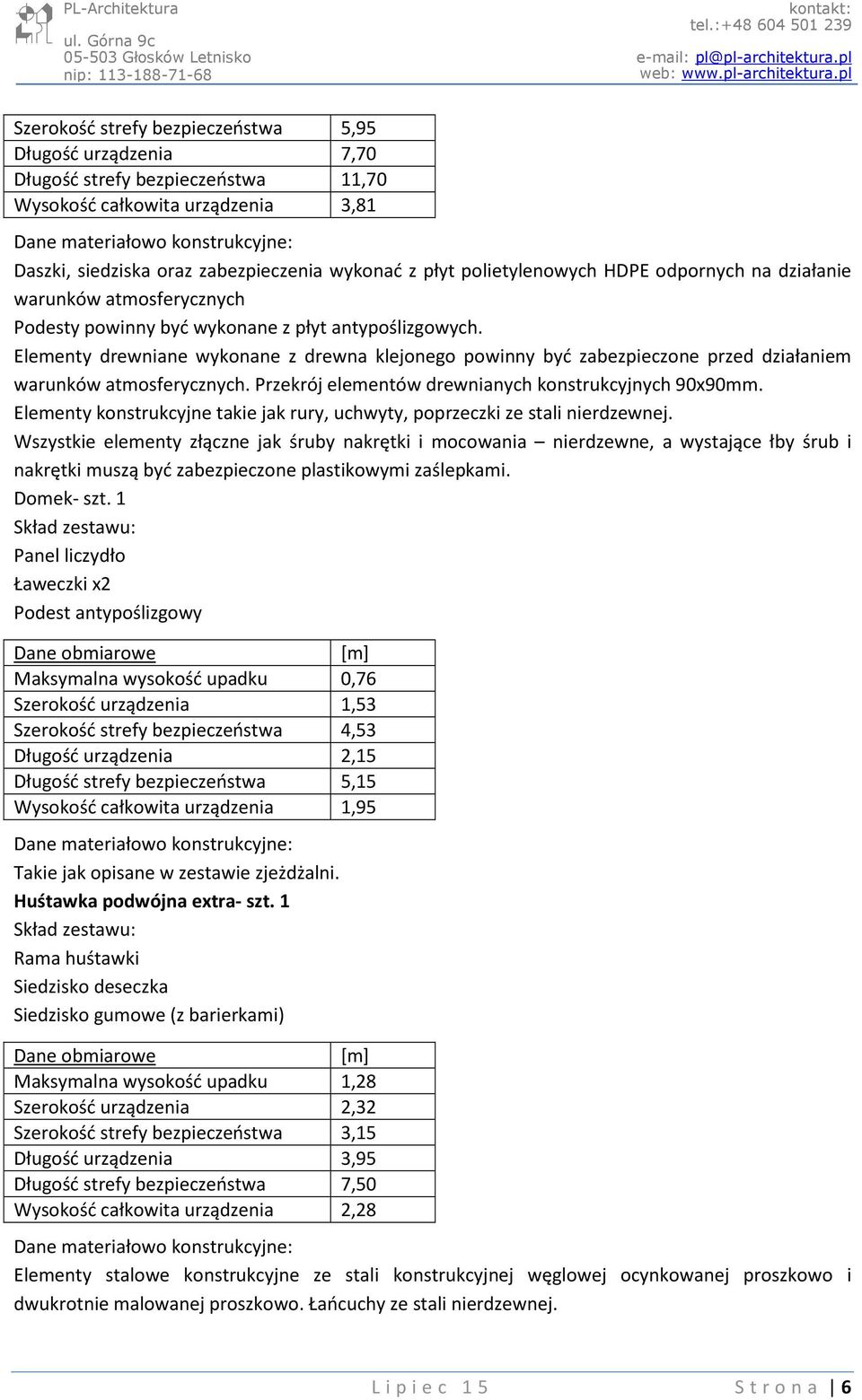

6 Szerokość strefy bezpieczeństwa 5,95 Długość urządzenia 7,70 Długość strefy bezpieczeństwa 11,70 Wysokość całkowita urządzenia 3,81 Dane materiałowo konstrukcyjne: Daszki, siedziska oraz zabezpieczenia wykonać z płyt polietylenowych HDPE odpornych na działanie warunków atmosferycznych Podesty powinny być wykonane z płyt antypoślizgowych. Elementy drewniane wykonane z drewna klejonego powinny być zabezpieczone przed działaniem warunków atmosferycznych. Przekrój elementów drewnianych konstrukcyjnych 90x90mm. Elementy konstrukcyjne takie jak rury, uchwyty, poprzeczki ze stali nierdzewnej. Wszystkie elementy złączne jak śruby nakrętki i mocowania nierdzewne, a wystające łby śrub i nakrętki muszą być zabezpieczone plastikowymi zaślepkami. Domek- szt. 1 Skład zestawu: Panel liczydło Ławeczki x2 Podest antypoślizgowy Dane obmiarowe [m] Maksymalna wysokość upadku 0,76 Szerokość urządzenia 1,53 Szerokość strefy bezpieczeństwa 4,53 Długość urządzenia 2,15 Długość strefy bezpieczeństwa 5,15 Wysokość całkowita urządzenia 1,95 Dane materiałowo konstrukcyjne: Takie jak opisane w zestawie zjeżdżalni. Huśtawka podwójna extra- szt. 1 Skład zestawu: Rama huśtawki Siedzisko deseczka Siedzisko gumowe (z barierkami) Dane obmiarowe [m] Maksymalna wysokość upadku 1,28 Szerokość urządzenia 2,32 Szerokość strefy bezpieczeństwa 3,15 Długość urządzenia 3,95 Długość strefy bezpieczeństwa 7,50 Wysokość całkowita urządzenia 2,28 Dane materiałowo konstrukcyjne: Elementy stalowe konstrukcyjne ze stali konstrukcyjnej węglowej ocynkowanej proszkowo i dwukrotnie malowanej proszkowo. Łańcuchy ze stali nierdzewnej. L i p i e c 1 5 S t r o n a 6

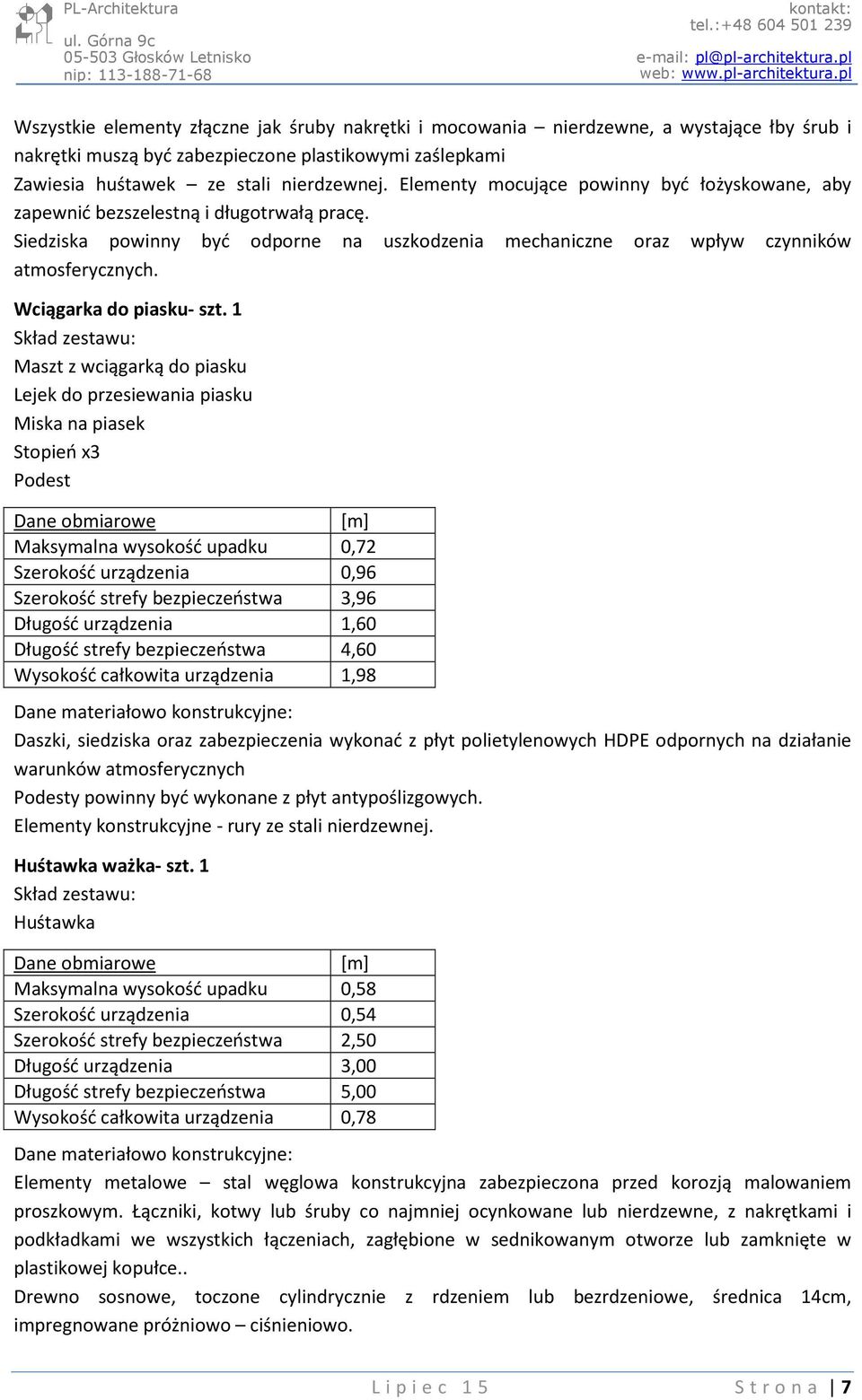

7 Wszystkie elementy złączne jak śruby nakrętki i mocowania nierdzewne, a wystające łby śrub i nakrętki muszą być zabezpieczone plastikowymi zaślepkami Zawiesia huśtawek ze stali nierdzewnej. Elementy mocujące powinny być łożyskowane, aby zapewnić bezszelestną i długotrwałą pracę. Siedziska powinny być odporne na uszkodzenia mechaniczne oraz wpływ czynników atmosferycznych. Wciągarka do piasku- szt. 1 Skład zestawu: Maszt z wciągarką do piasku Lejek do przesiewania piasku Miska na piasek Stopień x3 Podest Dane obmiarowe [m] Maksymalna wysokość upadku 0,72 Szerokość urządzenia 0,96 Szerokość strefy bezpieczeństwa 3,96 Długość urządzenia 1,60 Długość strefy bezpieczeństwa 4,60 Wysokość całkowita urządzenia 1,98 Dane materiałowo konstrukcyjne: Daszki, siedziska oraz zabezpieczenia wykonać z płyt polietylenowych HDPE odpornych na działanie warunków atmosferycznych Podesty powinny być wykonane z płyt antypoślizgowych. Elementy konstrukcyjne - rury ze stali nierdzewnej. Huśtawka ważka- szt. 1 Skład zestawu: Huśtawka Dane obmiarowe [m] Maksymalna wysokość upadku 0,58 Szerokość urządzenia 0,54 Szerokość strefy bezpieczeństwa 2,50 Długość urządzenia 3,00 Długość strefy bezpieczeństwa 5,00 Wysokość całkowita urządzenia 0,78 Dane materiałowo konstrukcyjne: Elementy metalowe stal węglowa konstrukcyjna zabezpieczona przed korozją malowaniem proszkowym. Łączniki, kotwy lub śruby co najmniej ocynkowane lub nierdzewne, z nakrętkami i podkładkami we wszystkich łączeniach, zagłębione w sednikowanym otworze lub zamknięte w plastikowej kopułce.. Drewno sosnowe, toczone cylindrycznie z rdzeniem lub bezrdzeniowe, średnica 14cm, impregnowane próżniowo ciśnieniowo. L i p i e c 1 5 S t r o n a 7

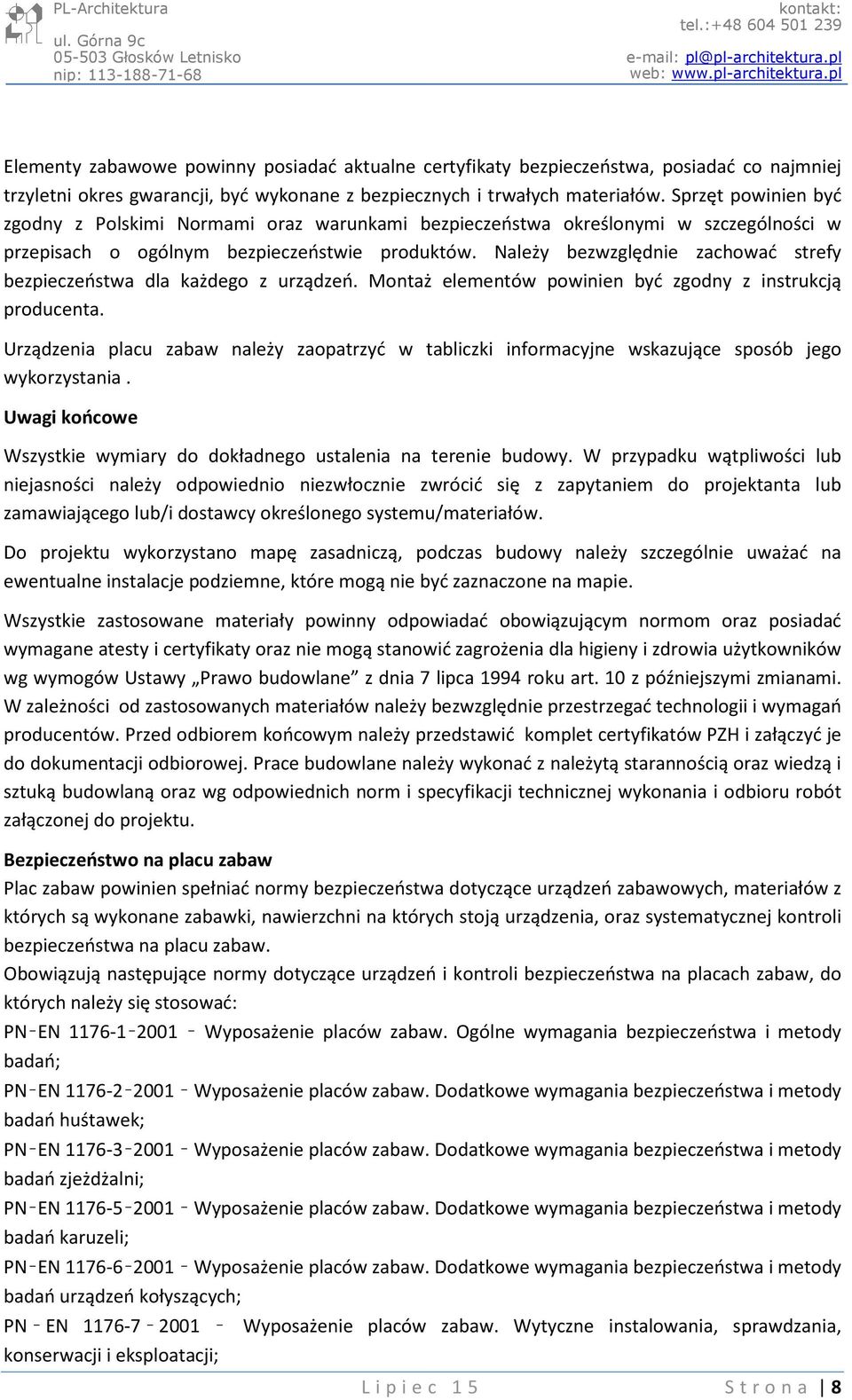

8 Elementy zabawowe powinny posiadać aktualne certyfikaty bezpieczeństwa, posiadać co najmniej trzyletni okres gwarancji, być wykonane z bezpiecznych i trwałych materiałów. Sprzęt powinien być zgodny z Polskimi Normami oraz warunkami bezpieczeństwa określonymi w szczególności w przepisach o ogólnym bezpieczeństwie produktów. Należy bezwzględnie zachować strefy bezpieczeństwa dla każdego z urządzeń. Montaż elementów powinien być zgodny z instrukcją producenta. Urządzenia placu zabaw należy zaopatrzyć w tabliczki informacyjne wskazujące sposób jego wykorzystania. Uwagi końcowe Wszystkie wymiary do dokładnego ustalenia na terenie budowy. W przypadku wątpliwości lub niejasności należy odpowiednio niezwłocznie zwrócić się z zapytaniem do projektanta lub zamawiającego lub/i dostawcy określonego systemu/materiałów. Do projektu wykorzystano mapę zasadniczą, podczas budowy należy szczególnie uważać na ewentualne instalacje podziemne, które mogą nie być zaznaczone na mapie. Wszystkie zastosowane materiały powinny odpowiadać obowiązującym normom oraz posiadać wymagane atesty i certyfikaty oraz nie mogą stanowić zagrożenia dla higieny i zdrowia użytkowników wg wymogów Ustawy Prawo budowlane z dnia 7 lipca 1994 roku art. 10 z późniejszymi zmianami. W zależności od zastosowanych materiałów należy bezwzględnie przestrzegać technologii i wymagań producentów. Przed odbiorem końcowym należy przedstawić komplet certyfikatów PZH i załączyć je do dokumentacji odbiorowej. Prace budowlane należy wykonać z należytą starannością oraz wiedzą i sztuką budowlaną oraz wg odpowiednich norm i specyfikacji technicznej wykonania i odbioru robót załączonej do projektu. Bezpieczeństwo na placu zabaw Plac zabaw powinien spełniać normy bezpieczeństwa dotyczące urządzeń zabawowych, materiałów z których są wykonane zabawki, nawierzchni na których stoją urządzenia, oraz systematycznej kontroli bezpieczeństwa na placu zabaw. Obowiązują następujące normy dotyczące urządzeń i kontroli bezpieczeństwa na placach zabaw, do których należy się stosować: PN EN Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań; PN EN Wyposażenie placów zabaw. Dodatkowe wymagania bezpieczeństwa i metody badań huśtawek; PN EN Wyposażenie placów zabaw. Dodatkowe wymagania bezpieczeństwa i metody badań zjeżdżalni; PN EN Wyposażenie placów zabaw. Dodatkowe wymagania bezpieczeństwa i metody badań karuzeli; PN EN Wyposażenie placów zabaw. Dodatkowe wymagania bezpieczeństwa i metody badań urządzeń kołyszących; PN EN Wyposażenie placów zabaw. Wytyczne instalowania, sprawdzania, konserwacji i eksploatacji; L i p i e c 1 5 S t r o n a 8

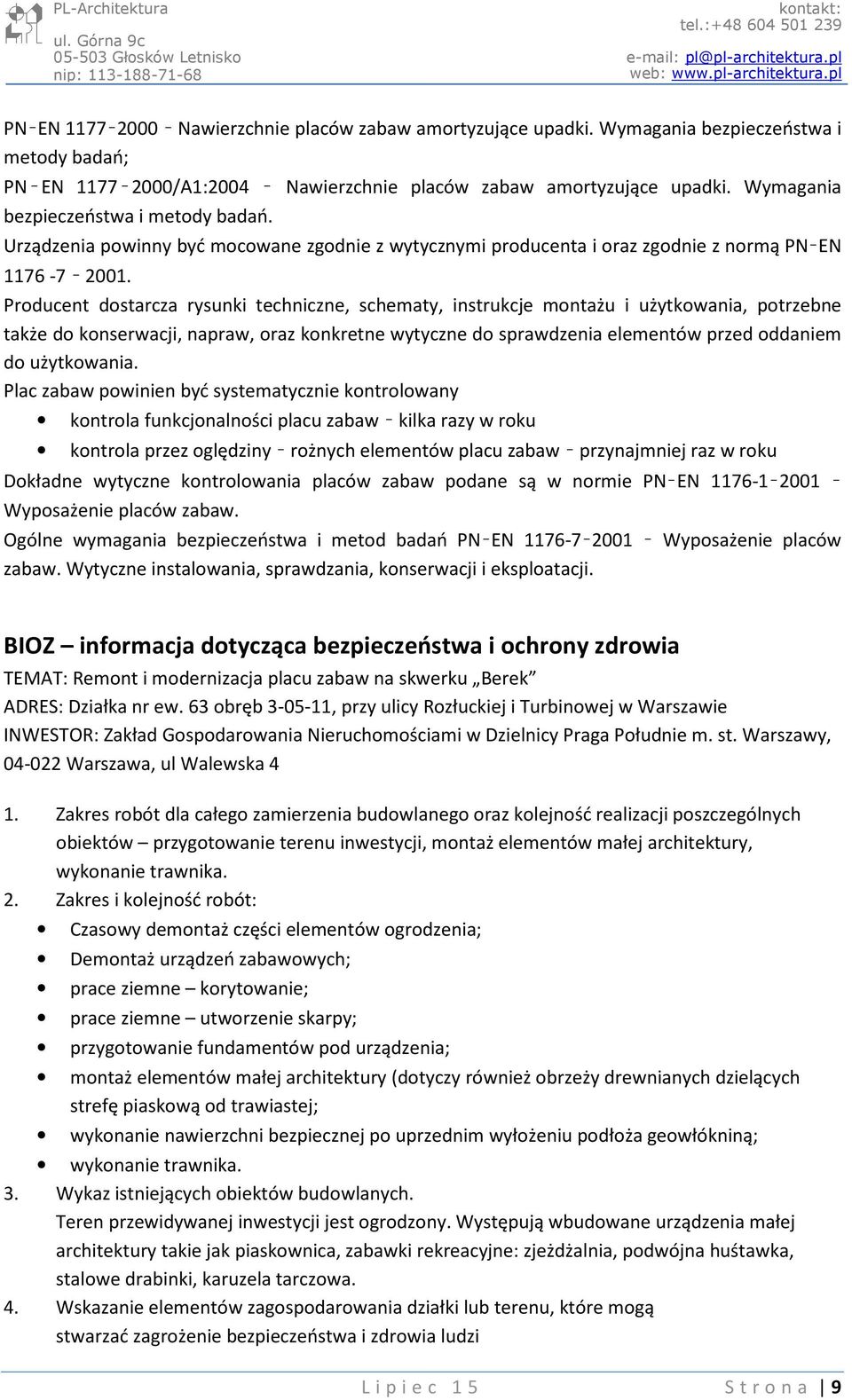

9 PN EN Nawierzchnie placów zabaw amortyzujące upadki. Wymagania bezpieczeństwa i metody badań; PN EN /A1:2004 Nawierzchnie placów zabaw amortyzujące upadki. Wymagania bezpieczeństwa i metody badań. Urządzenia powinny być mocowane zgodnie z wytycznymi producenta i oraz zgodnie z normą PN EN Producent dostarcza rysunki techniczne, schematy, instrukcje montażu i użytkowania, potrzebne także do konserwacji, napraw, oraz konkretne wytyczne do sprawdzenia elementów przed oddaniem do użytkowania. Plac zabaw powinien być systematycznie kontrolowany kontrola funkcjonalności placu zabaw kilka razy w roku kontrola przez oględziny rożnych elementów placu zabaw przynajmniej raz w roku Dokładne wytyczne kontrolowania placów zabaw podane są w normie PN EN Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metod badań PN EN Wyposażenie placów zabaw. Wytyczne instalowania, sprawdzania, konserwacji i eksploatacji. BIOZ informacja dotycząca bezpieczeństwa i ochrony zdrowia TEMAT: Remont i modernizacja placu zabaw na skwerku Berek ADRES: Działka nr ew. 63 obręb , przy ulicy Rozłuckiej i Turbinowej w Warszawie INWESTOR: Zakład Gospodarowania Nieruchomościami w Dzielnicy Praga Południe m. st. Warszawy, Warszawa, ul Walewska 4 1. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów przygotowanie terenu inwestycji, montaż elementów małej architektury, wykonanie trawnika. 2. Zakres i kolejność robót: Czasowy demontaż części elementów ogrodzenia; Demontaż urządzeń zabawowych; prace ziemne korytowanie; prace ziemne utworzenie skarpy; przygotowanie fundamentów pod urządzenia; montaż elementów małej architektury (dotyczy również obrzeży drewnianych dzielących strefę piaskową od trawiastej; wykonanie nawierzchni bezpiecznej po uprzednim wyłożeniu podłoża geowłókniną; wykonanie trawnika. 3. Wykaz istniejących obiektów budowlanych. Teren przewidywanej inwestycji jest ogrodzony. Występują wbudowane urządzenia małej architektury takie jak piaskownica, zabawki rekreacyjne: zjeżdżalnia, podwójna huśtawka, stalowe drabinki, karuzela tarczowa. 4. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi L i p i e c 1 5 S t r o n a 9

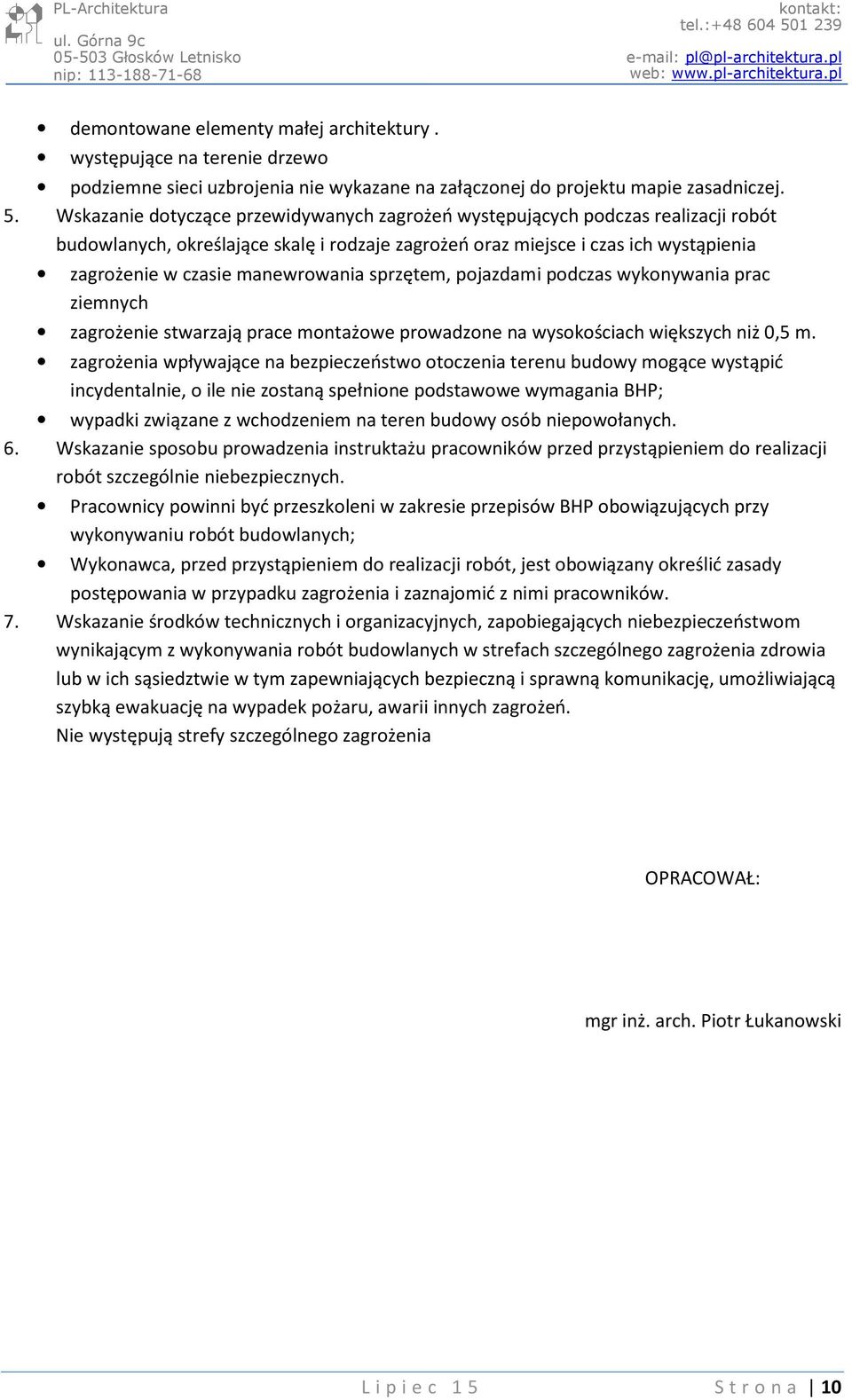

10 demontowane elementy małej architektury. występujące na terenie drzewo podziemne sieci uzbrojenia nie wykazane na załączonej do projektu mapie zasadniczej. 5. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia zagrożenie w czasie manewrowania sprzętem, pojazdami podczas wykonywania prac ziemnych zagrożenie stwarzają prace montażowe prowadzone na wysokościach większych niż 0,5 m. zagrożenia wpływające na bezpieczeństwo otoczenia terenu budowy mogące wystąpić incydentalnie, o ile nie zostaną spełnione podstawowe wymagania BHP; wypadki związane z wchodzeniem na teren budowy osób niepowołanych. 6. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Pracownicy powinni być przeszkoleni w zakresie przepisów BHP obowiązujących przy wykonywaniu robót budowlanych; Wykonawca, przed przystąpieniem do realizacji robót, jest obowiązany określić zasady postępowania w przypadku zagrożenia i zaznajomić z nimi pracowników. 7. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii innych zagrożeń. Nie występują strefy szczególnego zagrożenia OPRACOWAŁ: mgr inż. arch. Piotr Łukanowski L i p i e c 1 5 S t r o n a 10

11 Sytuacja 1:2000 LEGENDA: obszar opracowania piaskownica do likwidacji (reszta elementów likwidowanych na arkuszu "Plac zabaw - demontaże") Jednostka projektowa: PL-Architektura Głosków Letnisko pl@pl-architektura.pl Nazwa inwestycji: Remont i modernizacja placu zabaw Inwestor: ZGN Warszawa Praga Adres inwestycji: Rozłucka/Turbinowa dz. ew. 63 obręb , Warszawa Branża: architektura Tytuł rysunku: Zagospodarowanie terenu mgr inż. arch. Piotr Łukanowski upr. bud. nr MA/024/13 w spec. arch. b. o. Faza projektu: budowlany Data wydania: Format: A3 Skala: 1:500, 1:2000 Rev: rev 00 Wewn. nr rys.: A.01.1 Strona 11

12 ist. drzewo Pn ist. drzewo ist. drzewo istniejąca ławka LEGENDA ,50 m 2 tereny zielone wokół skwerku teren zielony skwerku wewnątrz ogrodzenia nawierzchnia bezpieczna - piaskowa gr. 30cm istniejąca karuzela ,79 m 2 tablica regulaminowa i informacyjna istniejąca. utworzona skarpa pokryta trawą (ziemia uzyskana z korytowania terenu pod nawierzchnię piaskową. Nachylenie 30 ) 3. ul. Rozłucka 2. Dane powierzchniowe: Powierzchnia placyku 345,50 m 2 powierzchnia nawierzchni piaskowej 177,00 m 2 powierzchnia wału ziemnego (trawiastego) 32,50 m 2 powierzchnia pozostałej na placu zieleni 136,00 m 2 długość obrzeży drewnianych 65,00 m.b. Zaproponowane urządzenia zabawowe: Jednostka projektowa: ,23 m 2 ist. drzewo istniejąca ławka 1. Zestaw zjeżdżalni 2. Domek 3. Huśtawka podwójna 4. Wciągarka do piasku 5. Huśtawka ważka 6. Karuzela istniejąca inne elementy zagospodarowania: - ławki istniejące 2szt. - tablica informacyjna - istniejąca - skarpa utworzona z części urobku podczas korytowania - ogrodzenie placyku - bez zmian wejście na placyk - bez zmian PL-Architektura Głosków Letnisko Nazwa inwestycji: Inwestor: Remont i modernizacja placu zabaw Adres inwestycji: Branża: ZGN Warszawa Praga Rozłucka/Turbinowa dz. ew. 63 obręb , Warszawa architektura pl@pl-architektura.pl Tytuł rysunku: ul. Turbinowa obrzeże drewniane z połówek jako ograniczenie nawierzchni sypkiej. Plac zabaw - założenia mgr inż. arch. Piotr Łukanowski upr. bud. nr MA/024/13 w spec. arch. b. o. 1:150 Faza projektu: budowlany Data wydania: Format: A3 Skala: 1:150, 1:907,54 Rev: rev 00 Wewn. nr rys.: A.01.2 Strona 12

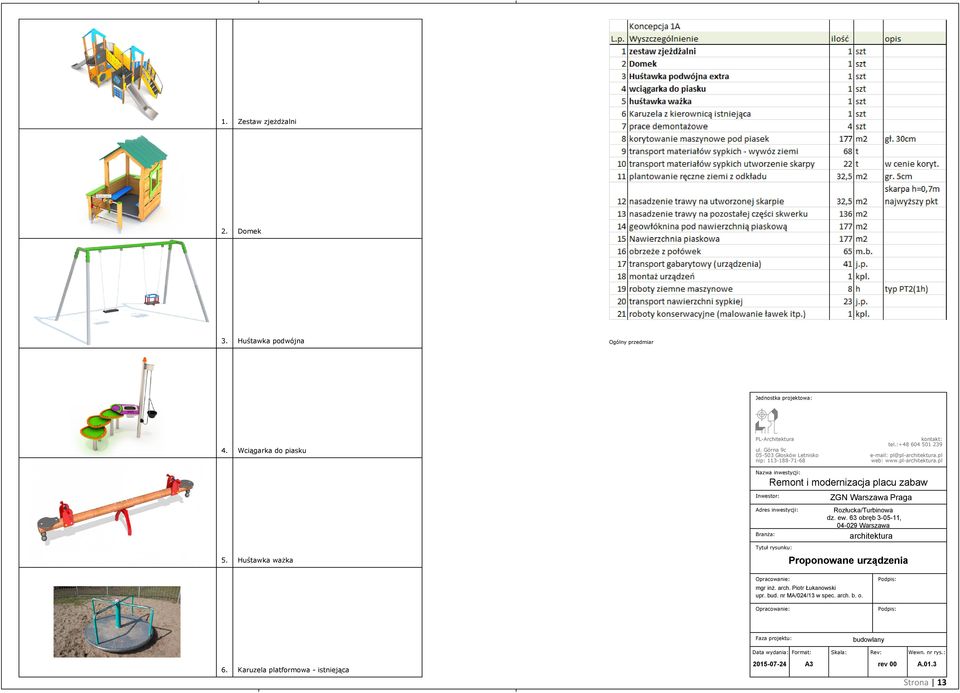

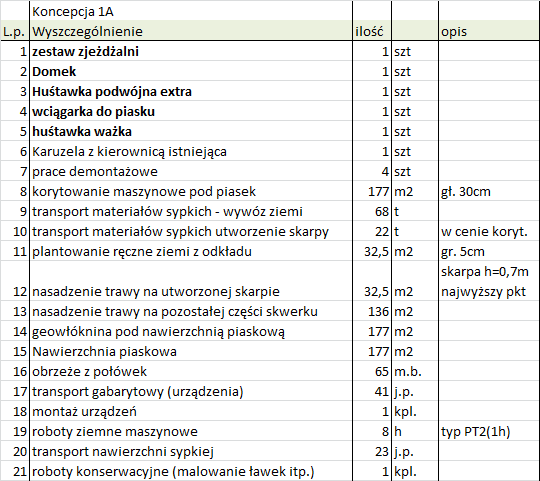

13 1. Zestaw zjeżdżalni 2. Domek 3. Huśtawka podwójna Ogólny przedmiar Jednostka projektowa: PL-Architektura 4. Wciągarka do piasku Głosków Letnisko Nazwa inwestycji: Remont i modernizacja placu zabaw ZGN Warszawa Praga Inwestor: Rozłucka/Turbinowa dz. ew. 63 obręb , Warszawa Adres inwestycji: Branża: architektura Tytuł rysunku: 5. Proponowane urządzenia Huśtawka ważka mgr inż. arch. Piotr Łukanowski upr. bud. nr MA/024/13 w spec. arch. b. o. Faza projektu: budowlany Data wydania: Format: 6. Karuzela platformowa - istniejąca A3 Skala: Rev: rev 00 Wewn. nr rys.: A.01.3 Strona 13

14 Pn karuzela 1. drabinki LEGENDA wejście na placyk elementy do usunięcia 3. huśtawki 2. piaskownica 4. karuzela platformowa do ponownego wykorzystania po wykonaniu nawierzchni bezpiecznej 3. Jednostka projektowa: PL-Architektura Głosków Letnisko Nazwa inwestycji: Remont i modernizacja placu zabaw ZGN Warszawa Praga Inwestor: 5. Rozłucka/Turbinowa dz. ew. 63 obręb , Warszawa Adres inwestycji: zjeżdżalnia Branża: architektura Tytuł rysunku: Plac zabaw - demontaże mgr inż. arch. Piotr Łukanowski upr. bud. nr MA/024/13 w spec. arch. b. o. Faza projektu: 1: budowlany Data wydania: Format: Skala: :100, 1:150 A3 Rev: rev 00 Wewn. nr rys.: A.01.4 Strona 14

15 30 ist. drzewo ist. drzewo Schematy fundamentowania urządzeń zabawowych istniejąca ławka oparcie słupa drewnianego oparcie słupa drewnianego 129,90 129,90 ±0,00 ±0,00 kotwa stalowa ocynkowana 6. piasek grunt rodzimy ,10 140,10 R 105 istniejąca karuzela Pn tablica regulaminowa i informacyjna istniejąca. 30 beton B-15(C12/15) Dane powierzchniowe: 30 Powierzchnia placyku 345,50 m 2 powierzchnia nawierzchni piaskowej 177,00 m 2 powierzchnia LEGENDA wału ziemnego (trawiastego) 32,50 m 2 powierzchnia pozostałej na placu zieleni 136,00 m 2 długość obrzeży drewnianych 65,00 m.b. R Zaproponowane urządzenia zabawowe: 1. Zestaw zjeżdżalni 2. Domek 3. Huśtawka podwójna 4. Wciągarka do piasku 5. Huśtawka ważka 6. Karuzela istniejąca ,07 inne elementy zagospodarowania: - ławki istniejące 2szt. - tablica informacyjna - istniejąca - skarpa utworzona z części urobku podczas korytowania - ogrodzenie placyku - bez zmian 176,79 m wejście na placyk - bez zmian obrzeże drewniane z połówek jako ograniczenie nawierzchni sypkiej. R 150 R R 150 UWAGA: Wykonawca przed realizacją zadania zobowiązany jest dokonać własnych pomiarów. Ewentualne rozbierzności mogące mieć wpływ na realizację zadania zgodnie z projektem należy niezwłocznie skonsultować z Projektantem i/lub Inwestorem , ,23 m 2 150, ,90 R R 150 istniejąca ławka Jednostka projektowa: PL-Architektura Głosków Letnisko Nazwa inwestycji: Inwestor: Remont i modernizacja placu zabaw Adres inwestycji: Branża: wymiarowanie strefy piaskowej wymiarowanie stref bezpieczeństwa wokół urządzeń ZGN Warszawa Praga Rozłucka/Turbinowa dz. ew. 63 obręb , Warszawa architektura pl@pl-architektura.pl 720 Rzut - rozmieszczenie urządzeń Tytuł rysunku: 345,50 m 2 mgr inż. arch. Piotr Łukanowski upr. bud. nr MA/024/13 w spec. arch. b. o :50 Faza projektu: Data wydania: Format: A2 Skala: 1:50, 1:150, 1:75 budowlany Rev: rev 00 Wewn. nr rys.: A.01.5 Strona 15
