1 Wykonawca: Lafrentz - Polska Sp. z o.o. Raiffeisen Bank Polska S.A. O/Poznań ul. Zbąszyńska Poznań fax (0-61) NIP tel. (0-61) Specjalizacja: BUDOWNICTWO DROGOWE MOSTOWE INŻYNIERYJNE PROJEKTOWANIE - NADZÓR - CONSULTING Nazwa obiektu budowlanego: Nazwa i adres Inwestora: Zarząd Dróg Wojewódzkich w Gdańsku ul. Mostowa 11a Gdańsk Budowa i rozbudowa drogi wojewódzkiej nr 214 na odcinku Łeba Białogarda wraz z budową obwodnicy w m. Wicko Projekt finansowany w ramach Regionalnego Programu Operacyjnego dla Województwa Pomorskiego na lata Adres obiektu budowlanego: Województwo: pomorskie Powiat : lęborski Gminy: Łeba, Wicko Stadium: Projekt wykonawczy Nazwa opracowania: Przebudowa kolizji teletechnicznych Branża: Tom: Telekomunikacyjna D Nr umowy: nr 219/2013/2014 z dnia r. STANOWISKO IMIĘ I NAZWISKO NR UPRAWNIEŃ SPECJALNOŚĆ DATA PODPIS Projektant Krzysztof Szymański 0578/97/U Uprawnienia do projektowania w specjalności telekomunikacyjnej Sprawdzający Janusz Borowczyk 0129/96/U Poznań, sierpień 2015

2 ZAWARTOŚĆ OPRACOWANIA 1. OPIS TECHNICZNY WARUNKI TECHNICZNE i UZGODNIENIA TABELE CZĘŚĆ RYSUNKOWA Tom D Budowa i rozbudowa drogi wojewódzkiej nr 214 na odcinku Łeba Białogarda wraz z budową obwodnicy w m. Wicko str. 2

3 1. OPIS TECHNICZNY Tom D Budowa i rozbudowa drogi wojewódzkiej nr 214 na odcinku Łeba Białogarda wraz z budową obwodnicy w m. Wicko str. 3

4 SPIS TREŚCI OPIS Charakterystyka ogólna Inwestor Zamawiający Adres budowy Wykonawca dokumentacji Nazwa inwestycji Podstawa opracowania Zakres rzeczowy Projekty związane Opis techniczny Stan istniejący Stan projektowany Uwagi ogólne Lokalizacja przebudowy Charakterystyka poszczególnych odcinków budowy sieci telekomunikacyjnej Budowa kanalizacji kablowej pierwotnej Przebudowa kabli miedzianych Przebudowa kabli światłowodowych Ogólne zasady przebudowy kabli światłowodowych Stosowane materiały Pomiary kabli Uwagi końcowe Ochrona środowiska Tom D Budowa i rozbudowa drogi wojewódzkiej nr 214 na odcinku Łeba Białogarda wraz z budową obwodnicy w m. Wicko str. 4

5 1. Charakterystyka ogólna 1.1. Inwestor ZARZĄD DRÓG WOJEWÓDZKICH GDAŃSK ul. Mostowa 11a, Gdańsk 1.2 Zamawiający ZARZĄD DRÓG WOJEWÓDZKICH GDAŃSK ul. Mostowa 11a, Gdańsk 1.3. Adres budowy Droga DW 214 Łeba - Białogarda 1.4. Wykonawca dokumentacji Lafrentz-Poznań sp. z o.o. ul. Zbąszyńska 29, Poznań 1.5. Nazwa inwestycji OPIS Budowa i rozbudowa DW 214 na odcinku Łeba Białogarda wraz z budową obwodnicy w m. Wicko 1.7. Podstawa opracowania Podstawę opracowania dokumentacji stanowią: warunki techniczne wydane przez gestorów sieci telekomunikacyjnych, dane zebrane w terenie, normy zakładowe, wymagania techniczne dla sieci zewnętrznych Zakres rzeczowy Zakres rzeczowy niniejszego projektu obejmuje: - budowę nowych ciągów kanalizacji kablowej - wciąganie kabli miedzianych do wybudowanej kanalizacji kablowej - przebudowę linii światłowodowych - demontaż linii napowietrznych oraz przebudowanej podziemnej infrastruktury teletechnicznej 1.9. Projekty związane Projekty pozostałych branż dotyczących przebudowy infrastruktury podziemnej związanej z rozbudową DW 214. Tom D Budowa i rozbudowa drogi wojewódzkiej nr 214 na odcinku Łeba Białogarda wraz z budową obwodnicy w m. Wicko str. 5

6 2. Opis techniczny 2.1. Stan istniejący W obszarze projektowanej rozbudowy i budowy drogi DW 214 na odcinku od Łeby do Białogardy znajduje się sieć telekomunikacyjna będąca własnością ORANGE POLSKA S.A. Kolidujące odcinki sieci telekomunikacyjnej z projektowanym układem drogowym należy przebudować z zachowaniem norm odległościowych do pozostałego istniejącego i projektowanego uzbrojenia terenu Stan projektowany Uwagi ogólne Niniejszy projekt ma na celu przebudowę i zabezpieczenie kolizji telekomunikacyjnych z projektowanym układem drogowym na całej długości rozbudowy i budowy DW 214 od Łeby do Białogardy. Długość projektowanej rozbudowy i budowy to 13,687 km. Przebudowa urządzeń telekomunikacyjnych polegać będzie na przełożeniu istniejącej infrastruktury telekomunikacyjnej poza projektowane pasy ruchu kołowego. Projektuje się nowe ciągi kanalizacji kablowej z zachowaniem istniejącej ilości otworów. Przewidziane kable do przebudowy należy tak przebudować aby zachować ciągłość pracy (bezprzerwowo). Na trasie projektowanej przebudowy znajduje się kilka kabli linii światłowodowych, które należy przebudować rurociągi przełożyć w nowe przebiegi. Sposób wykonania przełączeń kabli światłowodowych należy uzgodnić z operatorem. Wzdłuż projektowanej rozbudowy DW 214 na odcinku Łeba - Białogarda nie przewiduje się budowy kanału technologicznego Lokalizacja przebudowy 1. Kolizja T-01 od km do km (od ronda Łeba do drogi na Żernowska) i w km Kolizja T-02 od km do km (od Steknicy w kierunku Wicka) i w km Kolizja T-03 w km (obwodnica Wicka) 4. Kolizja T-04 od km do km (Wicko - Białogarda) 5. Kolizja T-05 od km do km (końcówka przebudowy DW 214) Charakterystyka poszczególnych odcinków budowy sieci telekomunikacyjnej Kolizja T-01, km do i w km Początek przebudowy Na odcinku tym w zakres przebudowy będzie wchodzić: - przebudowa kabli miedzianych - przebudowa kabli światłowodowych, - ułożenie rur osłonowych na przebudowywanych kablach, - przebudowa linii napowietrznych Kolizja T-02, od km do km i w km Na odcinku tym w zakres przebudowy będzie wchodzić: - przebudowa linii napowietrznej miedzianej na doziemną, - przebudowa kabla światłowodowego, Kolizja T-03, km Obwodnica Wicka Na odcinku tym należy wykonać następujące przebudowy: - budowa kanalizacji kablowej, - przebudowa kabli miedzianych do nowej kanalizacji, Tom D Budowa i rozbudowa drogi wojewódzkiej nr 214 na odcinku Łeba Białogarda wraz z budową obwodnicy w m. Wicko str. 6

7 - przebudowa kabli miedzianych ziemnych Kolizja T-04, km do km Na odcinku tym należy wykonać następujące przebudowy: - przebudowa kabli miedzianych, - przebudowa linii napowietrznej Kolizja T-05, km do km Końcowy odcinek przebudowy Na odcinku tym należy wykonać następujące przebudowy: - przebudowa kabli miedzianych - przebudowa linii napowietrznej Budowa kanalizacji kablowej pierwotnej Przebudowę istniejącej sieci telekomunikacyjnej tj. kanalizacji kablowej, kabli kanałowych i ziemnych oraz linii napowietrznych należy wykonać zgodnie z zamieszczonymi rysunkami, tabelami i opisami. Wytyczenie w terenie tras budowy kanalizacji kablowej należy wykonać na podstawie załączonych współrzędnych punktów projektowanych przebiegów. Studnie kablowe typu SKR-1, SK-2 należy posadowić zgodnie z zamieszczonymi rysunkami i schematami. Odcinki kanalizacji kablowej należy ułożyć na 10 centymetrowej warstwie podsypki piaskowej zachowując odstęp pionowy od górnego skrajnego punktu rury górnej warstwy: do poziomu terenu 0,7m, pod drogami 1,2 m, pod dnem rowu odwadniającego 0,6 m. Rury projektowanych kanalizacji kablowych należy dokładnie zasypać piaskiem polewanym wodą, w którym nie mogą znajdować się ewentualne kamienie o średnicy większej niż 20 mm. Przed całkowitym zakryciem kanalizacji kablowej należy dokładnie wypełnić szczeliny między rurami, na niej ułożyć 10 centymetrową warstwę piasku, a użyta ziemia do całkowitego zasypania nie powinna zawierać kamieni, gruzu lub grudy zmarzliny. Budowę kanalizacji kablowej należy wykonywać w temperaturze nie niższej niż 0 C. Szczeliny między rurami kanalizacji w studniach powinny być wypełnione przy użyciu zaprawy cementowej. Rury w studniach nie mogą posiadać ostrych wewnętrznych krawędzi. Ściana z osadzonymi rurami powinna tworzyć płaszczyznę, bez wystających końców rur, a otwory rur powinny tworzyć regularne, poziome warstwy. Ściany i strop całkowicie zmontowanej studni kablowej, z wprowadzonymi ciągami rur kanalizacji, powinny być szczelne w takim stopniu, aby nie występowały przecieki wody powierzchniowej ani zamulanie komory studni. Zewnętrzne powierzchnie studni powinny mieć uszczelniające i ochronne pokrycie lakierem bitumicznym. Elementy metalowe studni należy pomalować. Na rurach wspornikowych zamontować wsporniki dwukablowe. Otwory rur wprowadzonych do studni powinny być zaślepione (uszczelnione) w taki sposób, aby nie mogło nastąpić zamulanie rur ani falowe (swobodne) przenikanie gazu z kanalizacji do komory i odwrotnie. Środki użyte do zaślepienia końców rur powinny być zaakceptowane przez odbiorcę (właściciela kanalizacji kablowej). Rama włazu powinna być stabilnie połączona z korpusem włazu i otoczona betonowym obramowaniem. Osadniki w studniach powinny znajdować się na osi otworu włazowego, a ich głębokość zapewnić zakrycie kosza węża pompy. Dno osadnika powinno być wykonane z warstwy grubego żwiru. Wybudowane studnie kablowe powinny w wietrznikach posiadać logo właściciela sieci. UWAGA! Wszystkie prace ziemne związane z budową kanalizacji kablowej należy przeprowadzać przy zachowaniu istniejącego drzewostanu oraz zgodnie z uzgodnieniami branżowymi i ustaleniami właścicieli gruntów. Tom D Budowa i rozbudowa drogi wojewódzkiej nr 214 na odcinku Łeba Białogarda wraz z budową obwodnicy w m. Wicko str. 7

8 Przebudowa kabli miedzianych Wszystkie przebudowywane kable miedziane na wspólnych odcinkach z rurociągami kablowymi ułożyć w jednym wykopie. Po ułożeniu poszczególnych odcinków projektowanych kabli w nowych przebiegach można przystąpić do przełączenia. Przebudowę kabli wykonać w sposób bezprzerwowy. W przypadku konieczności wykonania przełączenia z przerwą w łączności, czas wykonania należy uzgodnić z właścicielem sieci i tak zorganizować wykonanie robót aby przerwę w łączności ograniczyć do niezbędnego minimum. Do wykonania złączy kablowych na kablach należy zastosować łączniki żył oraz osłony złączowe. Kable należy oznakować w każdej studni kablowej przywieszkami identyfikacyjnymi laminowanymi o wymiarach 85 x 110mm o treści ustalonej przez właściciela kabla i tak aby przylegały do powłoki kabla, a przy złączach kablowych obustronnie. Ekran kabla powinien zachować ciągłość elektryczną na całej długości kabla. Na kablach doziemnych w miejscu złącza kablowego należy posadowić słupek oznaczeniowy. Nad układanymi kablami w ziemi w połowie przykrycia ziemią ułożyć taśmę ostrzegawczą koloru pomarańczowego Przebudowa kabli światłowodowych Wzdłuż przebudowywanej DW 241 należy przebudować następujące kable światłowodowe: - OKO Z-XOTKtd 24J - OKO MCS J (w mikrokanalizacji 10/8) - OKZ Z-XOTKtd 12J - OKO 20005a - Z-XOTKtd 12J Kolizja T-01 km do i w km Na tym odcinku należy przebudować poniższe kable : - OKO Z-XOTKtd 24J - OKO MCS J (w mikrokanalizacji 10/8) - OKZ Z-XOTKtd 12J W celu przebudowy ww kabli światłowodowych należy wcześniej ułożyć odpowiednio dwie rury rurociagu kablowego typu RHDPE 40/3,7, a następnie do jednej wdmuchnąć przebudowywane kable. Aby odtworzyć istniejący stan należy do jednej z rur ułożonego rurociągu wraz z kablem OKO Z- XOTKtd 24J wdmuchnąć dwie mikrorurki 10/8 koloru czerwonego i niebieskiego. Kabel OKO MCS J wdmuchnąć do mikrorurki koloru czerwonego. Na początku i końcu przebudowy danego kabla zamontować w studniach stelaże zapasu na których należy pozostawić po około 20,0m zapasu kabla po obydwu stronach złącza. Dla łatwiejszego ułożenia mikrokabla w połowie odcinka zaprojektowano zasobnik zapasu kabla służący do przeciągnięcia kabli. Kolizja T-02 km do km Na tym odcinku należy przebudować poniższe kable: - OKO Z-XOTKtd 24J - OKO 20005a - Z-XOTKtd 12J W celu przebudowy ww kabli światłowodowych należy wcześniej ułożyć odpowiednio dwie rury rurociagu kablowego typu RHDPE 40/3,7, a następnie wdmuchnąć przebudowywany kabel OKO Z-XOTKtd 24J. Na początku i końcu przebudowy danego kabla zamontować w studniach stelaże zapasu kabla na którym należy pozostawić po około 20,0 m zapasu kabla po obydwu stronach złącza. Tom D Budowa i rozbudowa drogi wojewódzkiej nr 214 na odcinku Łeba Białogarda wraz z budową obwodnicy w m. Wicko str. 8

9 W przypadku kabla OKO 20005a należy wycofać go od istniejącego złącza do projektowanej studni kablowej A4 (Steknica) i tam wykonać złącze odgałęźne na kablu OKO Z-XOTKtd 24J (odtworzyć złącze na przebudowanym kablu). Przed zamówieniem kabli wykonawca powinien zgłosić się do służb eksploatacyjnych w celu uszczegółowienia parametrów poszczególnych kabli Ogólne zasady przebudowy kabli światłowodowych Podstawowe zasady budowa rurociągu kablowego. Rurociąg należ wybudować na głębokości 1,0 m, a przejścia pod drogami i ciekami wodnymi zabezpieczyć rurą osłonową RHDPE 140/8. Rury osłonowe pod ww. przeszkodami umieścić na głębokości 1,0 m licząc od najniższego punktu przeszkody. Rury osłonowe układane będą metodą przekopu otwartego lub przewiertu sterowanego. W połowie głębokości ułożenia rurociągu, czyli na głębokości około 0.5 0,6 m, należy ułożyć taśmę ostrzegawczą TOw150 koloru pomarańczowego z napisem: UWAGA KABEL OPTYCZNY. Oprócz taśmy ostrzegawczej bezpośrednio na rurociągu należy ułożyć kabel lokalizacyjny XzTKMXpw 2x2x0,8. Ww. kabel miedziany należy wprowadzać do studni kablowych i zakończyć na zaciskach w puszkach energetycznych hermetycznych. Puszki montować pod sufitem studni. Rurociąg kablowy wybudować zgodnie z normą zakładową ZN-96 TP S.A.-013 i oznakować słupkami oznaczeniowymi zgodnie z normą ZN-96 TP S.A Odcinek wybudowanego rurociągu należy sprawdzić na szczelność oraz wykonać kalibrację. Badany odcinek należy napełnić powietrzem do nadciśnienia 100 kpa i po 24 godzinach sprawdzić, czy ubytek ciśnienia nie jest wyższy niż 10 kpa. Sposób wykonywania powyższych badań i pomiarów określa pkt. 10 Badania i pomiary kabli i linii optotelekomunikacyjnych normy ZN-96 TP S.A Telekomunikacyjne linie kablowe dalekosiężne. Linie optotelekomunikacyjne. Ogólne wymagania techniczne. W dokumentacji powykonawczej należy zamieścić współrzędne złączek rurociągu kablowego. Przed przystąpieniem do przebudowy kabla światłowodowego należy powiadomić i uzgodnić sposób przebudowy z służbami technicznymi w Olsztynie sprawującymi nadzór nad niniejszą linią światłowodową. Wciąganie kabla - kabel do rurociągu lub kanalizacji wtórnej należy wprowadzić pneumatycznie z zastosowaniem sprężarek spalinowych. W przypadku zaciągania mechanicznego siła ciągnienia w żadnym przypadku nie powinna przekroczyć wartości podanej przez producenta. Jeżeli wymagana siła ciągu dla jednokierunkowego zaciągania kabla zbliża się do wartości dopuszczalnej należy trasę zaciągania podzielić na odcinki. Przełożenie kabla można wykonywać w temperaturze: od -5 C do +60 C. Łączenie kabli - łączenie kabli światłowodowych należy dokonać przez spajanie włókien. Połączenia powinny być tak wykonane aby ich tłumienność nie przekroczyła 0,1 db. Jeżeli w pierwszej próbie spojenia nie uzyskano wartości poniżej 0,1 db należy próbę powtórzyć. Przy złączach pozostawić nawinięte na stelaż zapasów, zapasy kabli każdej strony złącza kablowego. Stelaże zapasów kabla należy przymocować do ściany studni. UWAGA! Podczas prac przy montażu kabla należy zastosować się do przepisów BHP. Stosując urządzenia teletransmisyjne z nadajnikami laserowymi istnieje niebezpieczeństwo uszkodzenia oczu. Nie należy więc patrzeć na koniec włókna w ten sposób by oko znajdowało się na osi włókna gdy nie ma całkowitej pewności, że sygnał świetlny nie jest przesyłany po danych światłowodach. Szczegółowe przepisy bezpieczeństwa pracy z laserami jakie należy przestrzegać zawarte są w normie PN-91/T Tom D Budowa i rozbudowa drogi wojewódzkiej nr 214 na odcinku Łeba Białogarda wraz z budową obwodnicy w m. Wicko str. 9

10 Stosowane materiały Do budowy nowej sieci zaprojektowano: studnie kablowe typu SKR-1, SK-2, stelaże zapasu kabla, mufy złączowe FOSC 400B4, rury karbowane dwuścienne 110, RHDPE 110/6,3, RHDPE 125/7,1, RHDPE 140/8, rury dwudzielne oraz kable miedziane typu XzTKMXpw o wymaganych pojemnościach i przekrojach żył. Wszystkie projektowane materiały posiadają odpowiednie atesty. Zalecane materiały do budowy sieci wg Normy Zakładowej TP S.A Pomiary kabli Po zakończeniu prac montażowych związanych z budową linii kablowej należy wykonać niezbędne pomiary zgodnie z normami TPS.A. dla kabli miedzianych oraz światłowodowych. Wyniki pomiarów linii kablowych należy przedstawić Inwestorowi. Pomiary kabli światłowodowych ze względu na moment ich wykonywania w procesie technologicznym: Przeprowadzane w trakcie budowy i montażu linii - realizowane w trzech etapach: - przed rozpoczęciem montażu złączy należy wykonać przy pomocy reflektometru (dla fali 1550nm) pomiary kontrolne potwierdzające parametry światłowodów. - po zakończeniu spajania światłowodów, dla sprawdzenia poprawności wykonania spoin, wykonać pomiary ( z obu stron odcinka ) za pomocą reflektometru dla fal 1310 nm oraz 1550 nm i po sprawdzeniu poprawności zrealizowanych prac przystąpić do zamknięcia złącza. - po zmontowaniu całego odcinka regeneratorowego przeprowadzić obustronnie pomiędzy przełącznicami światłowodowymi na wszystkich włóknach pomiary reflektometryczne dla fal 1310 nm i 1550 nm. Na podstawie wykonanych pomiarów należy określić długości optyczne nowo wybudowanego odcinka linii, tłumienności całkowite oraz tłumienności połączeń. 3. Uwagi końcowe Wszystkie prace objęte niniejszym projektem należy wykonać zgodnie z PN i normami TP S.A., obowiązującymi przepisami technicznymi i uwagami podanymi w pismach uzgadniających oraz przepisami BHP przy pracach na drogach publicznych. Przed rozpoczęciem prac ziemnych związanych z budową kabli doziemnych trasę powinien wytyczyć geodeta. Punkty osnowy geodezyjnej leżące w pobliżu prowadzonych prac ziemnych należy oznakować i zabezpieczyć przed możliwością ewentualnego zniszczeniem. Przez oznakowanie punktów osnowy rozumie się umieszczenie przy punktach osnowy wyróżniających się kolorystycznie palików, przy czym paliki te należy umieszczać od strony prowadzonych wykopów. Kable nie kolidujące z układem drogowym (robotami ziemnymi) na wszystkich odcinkach pozostawić jako nieczynne. Wszelkie uzasadnione zmiany w stosunku do projektu na etapie wykonawstwa należy uzgodnić z Inwestorem i projektantem oraz nanieść na odpowiednich rysunkach. Wejście na budowę zgłosić, zgodnie z uzgodnieniami, do podanych w załącznikach właściwych jednostek organizacyjnych oraz zapewnić wymagane w uzgodnieniach nadzory. Po zakończeniu prac miejsce robót doprowadzić do stanu pierwotnego. 4. Ochrona środowiska Projektowane kable przyłączy telefonicznych nie mają wpływu na zanieczyszczenie środowiska tj. zanieczyszczenie powietrza atmosferycznego, wód i gleby. Nie będzie konieczna wycinka drzew, a obowiązujące odległości normatywne od innych urządzeń podziemnych w przypadku skrzyżowań i zbliżeń, zostaną zachowane. Tereny zielone oraz nawierzchnie dróg, po przeprowadzonych robotach zostaną uporządkowane i doprowadzone do stanu pierwotnego. Tom D Budowa i rozbudowa drogi wojewódzkiej nr 214 na odcinku Łeba Białogarda wraz z budową obwodnicy w m. Wicko str. 10

11 2. WARUNKI TECHNICZNE i UZGODNIENIA Tom D Budowa i rozbudowa drogi wojewódzkiej nr 214 na odcinku Łeba Białogarda wraz z budową obwodnicy w m. Wicko str. 11

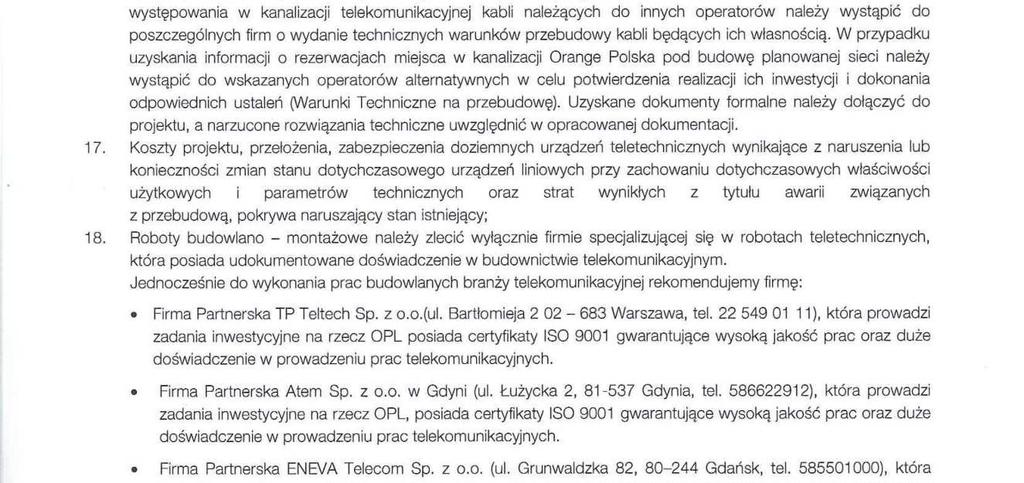

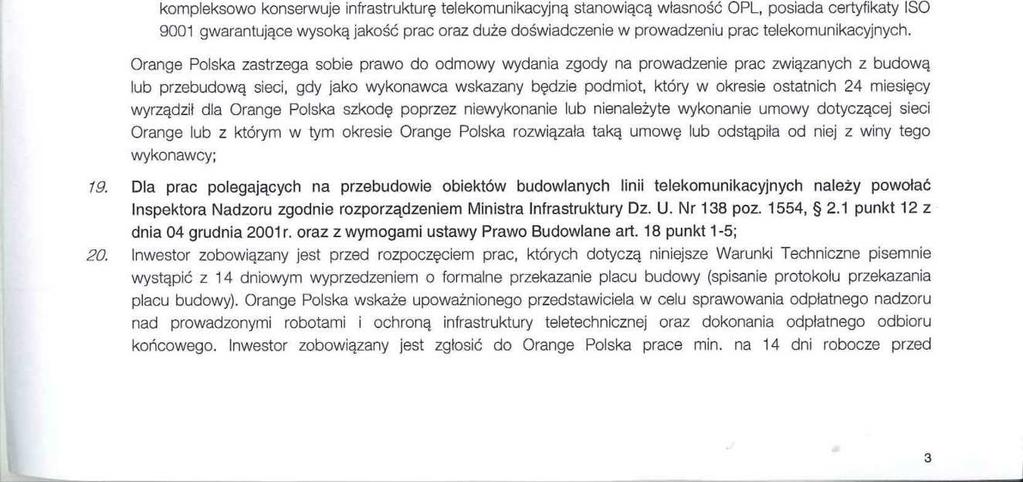

12 WYKAZY, WARUNKI TECHNICZNE i UZGODNIENIA 1. ORANGE S.A WARUNKI TECHNICZNE ORANGE S.A. UZGODNIENIE NETIA S.A. UZGODNIENIE WOJSKO POLSKIE UZGODNIENIE Tom D Budowa i rozbudowa drogi wojewódzkiej nr 214 na odcinku Łeba Białogarda wraz z budową obwodnicy w m. Wicko str. 12

13 Tom D Budowa i rozbudowa drogi wojewódzkiej nr 214 na odcinku Łeba Białogarda wraz z budową obwodnicy w m. Wicko str. 13

14 Tom D Budowa i rozbudowa drogi wojewódzkiej nr 214 na odcinku Łeba Białogarda wraz z budową obwodnicy w m. Wicko str. 14

15 Tom D Budowa i rozbudowa drogi wojewódzkiej nr 214 na odcinku Łeba Białogarda wraz z budową obwodnicy w m. Wicko str. 15

16 Tom D Budowa i rozbudowa drogi wojewódzkiej nr 214 na odcinku Łeba Białogarda wraz z budową obwodnicy w m. Wicko str. 16

17 Tom D Budowa i rozbudowa drogi wojewódzkiej nr 214 na odcinku Łeba Białogarda wraz z budową obwodnicy w m. Wicko str. 17

18 Tom D Budowa i rozbudowa drogi wojewódzkiej nr 214 na odcinku Łeba Białogarda wraz z budową obwodnicy w m. Wicko str. 18

19 Tom D Budowa i rozbudowa drogi wojewódzkiej nr 214 na odcinku Łeba Białogarda wraz z budową obwodnicy w m. Wicko str. 19

20 Tom D Budowa i rozbudowa drogi wojewódzkiej nr 214 na odcinku Łeba Białogarda wraz z budową obwodnicy w m. Wicko str. 20

21 3. TABELE Tom D Budowa i rozbudowa drogi wojewódzkiej nr 214 na odcinku Łeba Białogarda wraz z budową obwodnicy w m. Wicko str. 21

22 WYKAZ TABEL 1. WYKAZ WSPÓŁRZĘDNYCH PUNKTÓW ZAŁAMAŃ ZESTAWIENIE PROJEKTOWANEJ KANALIZACJI KABLOWEJ I RUROCIAGÓW KABLOWYCH ZESTAWIENIE OBIEKTÓW OCHRONNYCH ZESTAWIENIE KABLI ZESTAWIENIE MATERIAŁÓW PODSTAWOWYCH Tom D Budowa i rozbudowa drogi wojewódzkiej nr 214 na odcinku Łeba Białogarda wraz z budową obwodnicy w m. Wicko str. 22

23 Tabela 1 - Współrzędne punktów załamań PKT X Y PKT X Y , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,28 Tom D Budowa i rozbudowa drogi wojewódzkiej nr 214 na odcinku Łeba Białogarda wraz z budową obwodnicy w m. Wicko str. 23

24 , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,65 Tom D Budowa i rozbudowa drogi wojewódzkiej nr 214 na odcinku Łeba Białogarda wraz z budową obwodnicy w m. Wicko str. 24

25 , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,02 Tom D Budowa i rozbudowa drogi wojewódzkiej nr 214 na odcinku Łeba Białogarda wraz z budową obwodnicy w m. Wicko str. 25

26 Tabela 2 - Zestawienie projektowanej kanalizacji kablowej i rurociągów kablowych Od studni nr Długość Zestaw RHDPE RHDPE RHDPE DVK Liczba L.p. do studni nr otworów 40/3,7 10/8 110/6,3 110 kmo SK-2 UWAGI [m] [m] [m] [m] [m] Odcinek T-3 od ul. Koronowskiej do ul. Filtrowej 1 A1 A2 1480, , , ,0 mikrokanalizacja w RHDPE 40 2 A2 A4 1 3 A4 zasobnik 2235, ,0 1 4 A5- A6 12,5 1 12,5 0, A6- A7 42,5 1 42,5 0, A7- A8 70,5 1 70,5 0, A8- A9 21,5 1 21,5 0, SUMA 5342,0 7430,0 2960,0 64,0 83,0 0,1 8,0 Tom D Budowa i rozbudowa drogi wojewódzkiej nr 214 na odcinku Łeba Białogarda wraz z budową obwodnicy w m. Wicko str. 26

27 Tabela 3 - Zestawienie obiektów ochronnych Nr obiektu Rodzaj przeszkody Długość obiektu Ilość rur RHDPEp 110/6,3 RHDPEp 125/7,1 A120PS Technologia wykonania Uwagi [m] [szt] [m] [m] [m] KOLIZJA T-01 km km /1 droga 18, przekop 1/2 droga 8, przekop 1/3 rów 7, przekop 1/4 rów 6, przekop 1/5 kabel t 3, przekop 1/6 kabel t 11,0 1 11,0 przekop 1/7 ciek 11,0 1 11,0 przekop 1/8 rów 4, przekop 1/9 rów 6, przekop 1/10 Droga, rów 18,0 1 18,0 przekop 1/11 droga 6, ,0 przekop 1/12 droga 6, przekop SUMA 104,0 64,0 58,0 46,0 KOLIZJA T-02 km km /1 wjazd 6,0 1 6 przekop 2/2 wjazd 6,0 1 6 przekop 2/3 wjazd 6,0 1 6 przekop 2/4 6,0 1 6 przewiert 2/5 kd 6,0 1 6 przekop 2/6 droga,en 23, przekop 2/7 droga 9,0 1 9 przekop 2/8 6,0 1 6 przekop 2/9 10, przekop 2/10 12, przekop 2/11 10, przekop SUMA 100,0 100,0 0,0 0,0 KOLIZJA T-03 km /1,3/2 droga 8, przekop T07/2 droga 38, przekop SUMA 46,0 92,0 0,0 0,0 KOLIZJA T-04 km km /1 droga 26, przekop 4/2 przejście 24, przekop 4/3 drzewa 4,0 1 4 przecisk Tom D Budowa i rozbudowa drogi wojewódzkiej nr 214 na odcinku Łeba Białogarda wraz z budową obwodnicy w m. Wicko str. 27

28 4/4 droga, drzewa 10, przekop przecisk 4m 4/5 droga 7,0 1 7 przekop 4/6 skarpa 10, przekop 4/7 droga 25, przekop 4/8 droga 17, przekop SUMA 123,0 123,0 0,0 0,0 KOLIZJA T-05 km km /1 droga 15, przekop przecisk 6m 5/2 droga 6,0 1 6 przekop 5/3 droga 24, przekop przecisk 10m 5/4 droga 9,0 1 9 przecisk 5/5 droga 23, przekop 5/6 rów droga 6,0 1 6 przekop SUMA 83,0 83,0 0,0 0,0 RAZEM 456,0 462,0 58,0 46,0 Tom D Budowa i rozbudowa drogi wojewódzkiej nr 214 na odcinku Łeba Białogarda wraz z budową obwodnicy w m. Wicko str. 28

29 Tabela 4 - Zestawienie kabli Nr kabla/ ułożenie kabla kabel ułożony kabel ułożony w dł. RHDPE RHDPE Osłony Sposób relacja/ od studni w ziemi typ kabla indywidualnie wspólnym wykopie z kabla 40/3,7 10/8 złącz przebudowy razem rodzaj do studni dł. wykopu [m] dł. wykopu [m] [m] [m] [m] [szt] typ [m] [kmp] KOLIZJA T-01 km km i OKO A1 A2 1450,0 Z-XOTKtsd 24J 1450,0 1520,0 1450x2 2,0 FOSC 400B4 rurociąg OKO A1 A2 1450,0 Z-XOTKtmsd 24J OKO ,0 1450x2 2,0 FOSC 400B4 mikrokanali.za kabel lokaliz. A1 A2 570,0 XzTKMXpw 2x2x0,8 OKO ,0 1480,0 4,0 kabel ziemny LEA/019(1-70) A1 A2 1480,0 XzTKMXpw 35x4x0,8 OKO ,0 1480,0 4,0 XAGA 75/ kabel ziemny 1.480,0 103,600 LEA/011(1-50) A1 A2 1480,0 XzTKMXpw 25x4x0,8 OKO ,0 1480,0 4,0 XAGA 55/15/300 kabel ziemny 1.480,0 74,000 LEA/019(1-70) Mufa mufa 350,0 XzTKMXpw 35x4x0,8 OKO ,0 350,0 2,0 XAGA 75/ kabel ziemny 350,0 24,500 KOLIZJA T-02 km do km OKO A4 zasobnik 2235,0 Z-XOTKtsd 24J 2235,0 2275,0 2235x2 2,0 FOSC 400B4 kabel ziemny 2.275,0 kabel lokaliz. A4 zasobnik 2235,0 XzTKMXpw 2x2x0,8 OKO ,0 2235,0 5,0 kabel ziemny Rozdzielczy A4 słup kabl. 1410,0 XzTKMXpw 3x2x0,8 OKO , ,0 4,0 kabel ziemny 1.410,0 141,000 KOLIZJA T-03 km kabel ziemny Rozdzielczy A5 -A8 XzTKMXpw 50x4x0,8 135,0 2,0 XAGA 75/ wciąganie 135,0 13,500 Rozdzielczy A8 złącze 185,0 XzTKMXpw 35x4x0,8 185,0 185,0 2,0 XAGA 75/ kabel ziemny 185,0 12,950 Rozdzielczy A8 złącze 185,0 XzTKMXpw 10x4x0,6 Xz35x4x0, ,0 2,0 XAGA 43/8-150 kabel ziemny 185,0 3,700 Rozdzielczy A8 złącze 185,0 XzTKMXpw 10x4x0,6 Xz35x4x0, ,0 2,0 XAGA 43/8-150 kabel ziemny 185,0 3,700 KOLIZJA T-04 km do km Rozdzielczy Mufa mufa 1040,0 XzTKMXpw 15x4x0, , ,0 4,0 XAGA 55/ kabel ziemny 1.040,0 31,200 Rozdzielczy Mufa mufa 970,0 XzTKMXpw 10x4x0,8 Xz15x4x0,6 970,0 970,0 4,0 XAGA 43/8-150 kabel ziemny 970,0 19,400 KOLIZJA T-05 km do km Rozdzielczy Mufa mufa 510,0 XzTKMXpw 15x4x0,6 510,0 510,0 3,0 XAGA 55/ kabel ziemny 510,0 15,300 Rozdzielczy Mufa mufa 372,0 XzTKMXpw 10x4x0,8 Xz15x4x0,6 372,0 372,0 2,0 XAGA 43/8-150 kabel ziemny 372,0 7,440 razem [m] 5.420, ,0 0,0 0, ,0 [kmp] 450,290 Uwaga: Na dł. kabla miedzianego składa się dł. wykopu + 2% falowanie + 2 m na złącze Na dł. kabla światłowodowego składa się dł. wykopu + 2% falowanie + zapasy Kable światłowodowe Nr linii typ kabla Suma [m] XzTKMXpw 50x4x0,8 135,0 OKD Z-XOTKtsd 24J 610,0 3795,0 XzTKMXpw 35x4x0,8 2015,0 OKO20526 Z-XOTKtsd 24J 900,0 1520,0 XzTKMXpw 25x4x0,8 1480,0 XzTKMXpw 15x4x0,6 1550,0 XzTKMXpw 10x4x0,8 1712,0 XzTKMXpw 3x2x0,8 1410,0 XzTKMXpw 2x2x0,8 3715, ,0 Tom D Budowa i rozbudowa drogi wojewódzkiej nr 214 na odcinku Łeba Białogarda wraz z budową obwodnicy w m. Wicko str. 29

30 Tabela 5 - Zestawienie materiałów podstawowych do przebudowy sieci telekomunikacyjnej L.p Nazwa j.m. Ilość Uwagi 1 Rura polietylenowa 40/3,7 wewnątrz rowkowana czarna z odpowiednim paskiem (jak istniejąca) m 3715,0 Rura polietylenowa 40/3,7 wewnątrz rowkowana czarna z odpowiednim paskiem (jak istniejąca) m 3715,0 Rura polietylenowa 10/8 (czerwona mikrorurka) m 1480,0 Rura polietylenowa 10/8 (niebieska mikrorurka) m 1480,0 3 Złączka skręcana ZRs 40 szt 20,0 Rura polietylenowa, karbowana 110 (DVK) m 83,0 6 Rura polietylenowa, RHDPE 110/6,3 m 437,0 7 Rura polietylenowa, RHDPE 125/7,1 m 58,0 Rura dwudzielna 120 m 46,0 9 Złączka do rur HDPE 110 szt 10,0 10 Złączka do rur HDPE 125 szt 2,0 12 Korpus studni kablowej rozdzielczej SK-2 szt 8,0 14 Pokrywa lekka pełna szt 8,0 15 Pokrywa lekka z wywietrznikiem szt 8,0 16 Rama lekka podwójna obetonowana szt 8,0 Pokrywa zabezpieczająca, listwowa, rama lekka podwójna, cynkowana, 17 regulowana, Długość pokrywy i zakres regulacji szerokości: 890mm x / mm/ szt 8 18 Rurki wspornikowe SK-2, SKR-2 szt 8 19 Wspornik dwukablowy szt 8 Stosować osprzęt jaki występuje na danym terenie w porozumieniu z właścicielem sieci 22 Osłona termokurczliwa na kabel 3p szt Osłona termokurczliwa, 43/8-150 szt Osłona termokurczliwa, 55/ szt 7 25 Osłona termokurczliwa, 55/ szt 4 26 Osłona termokurczliwa, 75/ szt 10 Raychem FOSC-400AB Osłona złącza OTK Typy osłon uzgodnić z 27 ORANGE POLSKA S.A. szt 6 28 Uziom, GALMAR komplet szt 7 29 Słupek kablowy 100p AGMAR szt 1 30 Słup kablowy szt 2 31 Podpora słupa szt 5 32 Szczudło szt 7 33 Taśma, ostrzegawcza, nadruk "UWAGA KABEL TELEKOMUNIKACYJNY", szer km 5,05 34 Zamek Abloy 3273P szt 8 35 LSA-PLUS łączówka rozłączna 2/10 - bez kodu barwnego,1,,,0 szt UY2, Łącznik jednożyłowy, przelotowy, 1000 sztuk w opakowaniu opak Kabel, XzTKMXpw2x2x0,8, telekomunikacyjny, miejscowy, 2-parowy, średnica 0. km 3, Kabel, XzTKMXpw3x2x0,8, telekomunikacyjny, km 1,41 45 Kabel, XzTKMXpw10x4x0,8, telekomunikacyjny, km 1, Kabel, XzTKMXpw15x4x0,6, telekomunikacyjny, km 1,55 51 Kabel, XzTKMXpw25x4x0,8, telekomunikacyjny, km 1,48 53 Kabel, XzTKMXpw35x4x0,8, telekomunikacyjny, km 2, Kabel, XzTKMXpw50x4x0,8, telekomunikacyjny, km 0, Z-XOTKtsd 24J km 3, Z-XOTKtmsd 24J km 1,52 60 Osłonka spawu 45mm szt Zasobnik zapasu kabla na dwa złącza szt 2 62 Słupek oznaczeniowo pomiarowy SOP szt 2 63 Znacznik EMS 1401 szt 10 Tom D Budowa i rozbudowa drogi wojewódzkiej nr 214 na odcinku Łeba Białogarda wraz z budową obwodnicy w m. Wicko str. 30
