1 odwodnienia liniowe

2

3 Spis treści liniowe 7 liniowe 29 liniowe z tworzywa 41 47

4

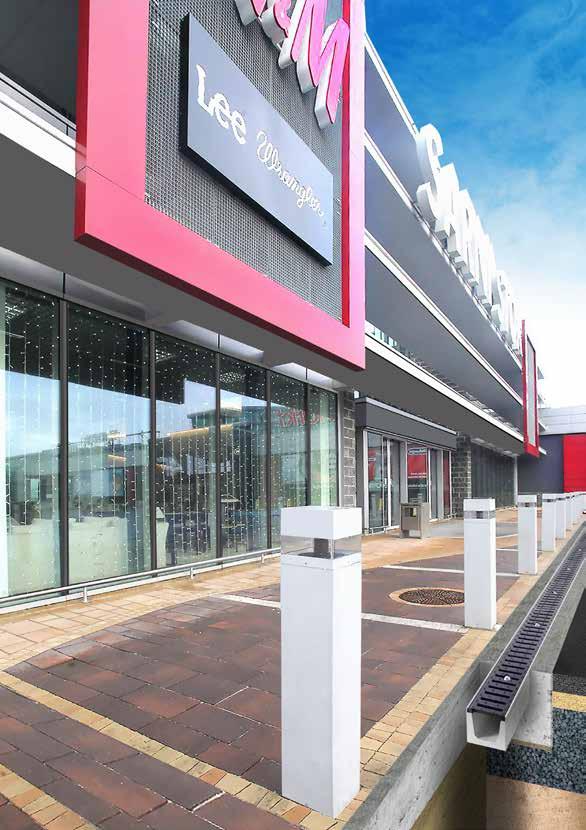

5 Definicja klas obciążenia liniowe są idealnym rozwiązaniem do zbierania i odprowadzania wody deszczowej z nawierzchni dla ruchu pieszego i kołowego. Kanały odwadniające powinny być klasyfikowane wg ich przeznaczenia. Zgodnie z Polską Normą PN-EN 1433 występują grupy montażowe kanałów odwadniających: Grupa 1 -min. kl. A15 A15 Obszary, które mogą być używane wyłącznie przez pieszych i rowerzystów Grupa 2 -min. kl. Chodniki, strefy dla pieszych i inne obszary o podobnym charakterze, parkingi dla samochodów osobowych lub zatoczki dla samochodów osobowych Grupa 3 -min. kl. C250 C250 Strefy przykrawężnikowe, powierzchnie poboczy nie obciążone ruchem i podobne Grupa 4 -min. kl. D400 D400 Jezdnie dróg (włączając ciągi dla pieszych), pobocza oraz parkingi dla wszelkiego rodzaju pojazdów drogowych Grupa 5 -min. kl. E600 E600 Obszary podlegające dużym obciążeniom spowodowanym ruchem kołowym Grupa 6 -min. F900 kl. F900 Obszary podlegające szczególnie dużym obciążeniom spowodowanym ruchem kołowym np. pasy startowe samolotów Wybór odpowiedniej klasy obciążenia zależy od miejsca jego montażu. Za dobór odpowiedniej klasy obciążenia odpowiedzialny jest projektant. W przypadkach budzących wątpliwość zaleca się dobranie wyższej klasy.

6

7 ODWODNIENIA BETONOWE Główne cechy odwodnień liniowych betonowych: kanały wykonane z wysokiej jakości betonu klasy C35/45 miejsca podparcia pokryw wzmocnione listwą stalową lub ocynkowaną pokrywy przykręcane (zabezpieczenie przed kradzieżą) kanały zbrojone konstrukcją zbrojeniową gładka powierzchnia zapewnia szybki przepływ wody prawidłowy montaż gwarantuje dużą wytrzymałość na obciążenia występują w klasach obciążenia od A15 do F900 z tworzywa Akcesoria dodatkowe: systemowe studzienki zbiorcze zakończenia kanału pełne zakończenia kanału z króćcem Zastosowanie: ścieżki pieszych i rowerzystów, tereny budownictwa mieszkalnego, ogrody, tarasy, wejścia do budynków, wjazdy do garaży, parkingi dla samochodów osobowych i ciężarowych, place zakładowe, hale produkcyjne, stacje paliw, lotniska. 7.

8 odwodnienia liniowe z betonu 130 A15 A15 Przekroje techniczne odwodnienia liniowego KORYTKO BETONOWE z pokrywą ocynkowaną kl.a x130x120 STUDZIENKA BETONOWA z pokrywą ocynkowaną kl.a15 333x130x380 z tworzywa Przekroje techniczne studzienek liniowe

9 A15 A15 z tworzywa 9.

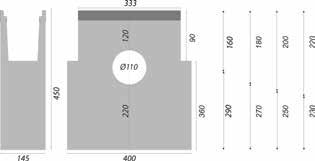

10 odwodnienia liniowe z betonu 145 KORYTKO BETONOWE z pokrywą żeliwną kl. 1000x145x160 STUDZIENKA BETONOWA z pokrywą żeliwną kl. 333x145x450 Przekroje techniczne odwodnienia liniowego z tworzywa Przekroje techniczne studzienek liniowe

11 A15 A15 C250 z tworzywa A15 C

13 A15 C250 D400 z tworzywa 13.

15 A15 C250 D400 z tworzywa 15.

16 koryta spadkowe z betonu 200 KORYTKO BETONOWE z pokrywą żeliwną kl. 1000x200x250 STUDZIENKA BETONOWA z pokrywą żeliwną kl. 500x200x elementów spadkowych 0,5% spadku na każdym korycie Spadek wewnętrzny Przekroje techniczne odwodnienia liniowego z tworzywa Przekroje techniczne studzienek liniowe

17 A15 C250 D400 z tworzywa 17.

19 A15 A15 D400 E600 z tworzywa 19.

20 AKCESORIA DO ODWODNIENIA BETONOWEGO zakończenie kanału pełne zakończenie kanału z otworem na rurę zakończenie kanału z króćcem Zakończenia dostępne do wszystkich typów odwodnień betonowych. Zakończenia z króćcem i otworem dostępne Φ110, Φ160, Φ200 (w zależności od typu) z tworzywa 20. liniowe

21 liniowe z tworzywa 21.

22 odwodnienia liniowe z betonu 300 D400 KORYTKO BETONOWE z pokrywą żeliwną kl.d x300x300 Przekroje techniczne odwodnienia liniowego z tworzywa 22. liniowe

23 A15 D400 z tworzywa 23.

24 odwodnienia liniowe z betonu 400 F900 KORYTKO BETONOWE z pokrywą żeliwną kl.f x400x300 Przekroje techniczne odwodnienia liniowego z tworzywa 24. liniowe

25 A15 D400 F900 z tworzywa 25.

26 odwodnienia liniowe z betonu 500 F900 KORYTKO BETONOWE z pokrywą żeliwną kl.f x500x300 Przekroje techniczne odwodnienia liniowego z tworzywa 26. liniowe

27 A15 D400 F900 z tworzywa 27.

28 INSTRUKCJA MONTAŻU KORYT BETONOWYCH 1. Przygotować odpowiednie podłoże (patrz rysunek) 2. Oznaczyć miejsce przebiegu odwodnienia za pomocą kołków wbitych w ziemię i rozciągnięciu żyłki od jednego kołka do drugiego. 3. Przygotować wykop o wystarczającej szerokości, musi być zapewniona możliwość wykonania min. 10 cm (klasa A 15) otuliny j. Dla większych obciążeń należy także uwzględnić dopuszczalne obciążenie podłoża lub określić dopuszczalne obciążenie dna wykopu. Dotrzymać przewidziane we wskazówkach montażowych dla danych klas obciążenia, minimalne parametry jakościowe betonu. 4. Ułożyć pierwszy kanał w dołku na przygotowanym wcześniej betonie. Po lekkim związaniu uzupełnić boki kanału, aby utworzyć opaskę betonową wokół koryta. 5. Kolejne odcinki kanałów odwadniających układać równo ponieważ nie ma możliwości poprawy ułożenia po wyschnięciu zaprawy. 6. Fugować zaprawą szybkowiążącą np. Ceresit CX5 poprzez nałożenie zaprawy na ściankę czołową odwodnienia i dociśnięcie kolejnym układanym elementem. Nadmiar zaprawy usunąć, aby nie tamował przepustowości wody w odwodnieniu. 7. Koryta powinny być ułożone 3-5 mm poniżej nawierzchni. 8. Przylegająca do korytka warstwa obudowy, musi być wykonana w taki sposób, aby żadne siły poziome nie były przekazywane na ścianki koryta odwadniającego. 9. Sprawdzenie prawidłowości montażu polega na sprawdzeniu prostoliniowości ułożenia korytek oraz sprawdzeniu szczelności spoin przez wykonanie próby wodnej. Producent nie ponosi odpowiedzialności za problemy powstałe w wyniku niewłaściwego montażu odwodnień. OTULINA BETONOWA SZCZELINA DYLATACYJNA KOSTKA BRUKOWA LUB BETON JEZDNY CHUDY PIASEK LUB PODSYPKA ŻWIROWA WARSTWA NOŚNA z tworzywa Wielkości ławy j zależnie od klasy obciążenia X Z WARSTWA ULEPSZONEGO PODŁOŻA GRUNT RODZIMY SPOSÓB ŁĄCZENIA KORYT BETONOWYCH 28. liniowe

29 ODWODNIENIA LINIOWE Z POLIMEROBETONU Główne cechy odwodnień liniowych polimerobetonowych: kanały odwodnień wykonane z polimerobetonu duża wytrzymałość mechaniczna mrozoodporność i nienasiąkliwość wysoka odporność chemiczna gładka powierzchnia zapewnia wysokie właściwości hydrauliczne łączenie kolejnych kanałów ciągu na pióro wpust wysokie walory estetyczne klasy wytrzymałości od A15 do E600 Akcesoria dodatkowe: systemowe studzienki zbiorcze zakończenia kanału pełne zakończenia kanału z króćcem z tworzywa Zastosowanie: ścieżki pieszych i rowerzystów, tereny budownictwa mieszkalnego, ogrody, tarasy, wejścia do budynków, wjazdy do garaży, parkingi dla samochodów osobowych i ciężarowych, place zakładowe, hale produkcyjne, stacje paliw, itp. 29.

30 odwodnienia liniowe z polimerobetonu 125 A15 A15 Przekroje techniczne odwodnienia liniowego Korytko z pokrywą ocynkowaną kl. A x125x100 Studzienka polimerobetonowa z pokrywą ocynkowaną kl. A15 360x125x400 z tworzywa Przekroje techniczne studzienek liniowe

31 A15 z tworzywa 31.

32 odwodnienia liniowe z polimerobetonu 130 A1 Przekroje techniczne odwodnienia liniowego KORYTKO POLIMEROBETONOWE z pokrywą żeliwną kl. 1000x130x130 STUDZIENKA POLIMEROBETONOWA z pokrywą żeliwną kl. 333x130x400 z tworzywa Przekroje techniczne studzienek liniowe

33 5 A15 A15 A15 z tworzywa C250 A15 C

34 odwodnienia liniowe z polimerobetonu 200 Przekroje techniczne odwodnienia liniowego KORYTKO POLIMEROBETONOWE z pokrywą żeliwną kl. 1000x200x170 STUDZIENKA POLIMEROBETONOWA z pokrywą żeliwną kl. 500x200x450 z tworzywa Przekroje techniczne studzienek 34. liniowe

35 A15 C250 z tworzywa D

36 odwodnienia liniowe z polimerobetonu 250 KORYTKO POLIMEROBETONOWE z pokrywą żeliwną kl. 1000x250x160 STUDZIENKA POLIMEROBETONOWA z pokrywą żeliwną kl. 500x250x450 Przekroje techniczne odwodnienia liniowego z tworzywa Przekroje techniczne studzienek liniowe

37 A15 A15 z tworzywa D400 E

38 INSTRUKCJA MONTAŻU KORYT POLIMEROBETONOWYCH 1. Przygotować odpowiednie podłoże (patrz rysunek) 2. Oznaczyć miejsce przebiegu odwodnienia za pomocą kołków wbitych w ziemię i rozciągnięciu żyłki od jednego kołka do drugiego. 3. Przygotować wykop o wystarczającej szerokości, musi być zapewniona możliwość wykonania min. 10 cm (klasa A 15) otuliny j. Dla większych obciążeń należy także uwzględnić dopuszczalne obciążenie podłoża lub określić dopuszczalne obciążenie dna wykopu. Dotrzymać przewidziane we wskazówkach montażowych dla danych klas obciążenia, minimalne parametry jakościowe betonu. 4. Na każdym elemencie korytka po obu stronach korpusu oznaczony jest kierunek przepływu. Strzałki wskazują kierunek odprowadzenia wody. 5. Ułożyć pierwszy kanał w dołku na przygotowanym wcześniej betonie. Po lekkim związaniu uzupełnić boki kanału, aby utworzyć opaskę betonową wokół koryta. 6. Kolejne odcinki kanałów odwadniających układać równo ponieważ nie ma możliwości poprawy ułożenia po wyschnięciu zaprawy. 7. Fugować zaprawą szybkowiążącą np. Ceresit CX5 poprzez nałożenie zaprawy na ściankę czołową odwodnienia i dociśnięcie kolejnym układanym elementem. Nadmiar zaprawy usunąć, aby nie tamował przepustowości wody w odwodnieniu. 8. Koryta powinny być ułożone 3-5 mm poniżej nawierzchni. 9. Przylegająca do korytka warstwa obudowy, musi być wykonana w taki sposób, aby żadne siły poziome nie były przekazywane na ścianki koryta odwadniającego. 10. Sprawdzenie prawidłowości montażu polega na sprawdzeniu prostoliniowości ułożenia korytek oraz sprawdzeniu szczelności spoin przez wykonanie próby wodnej. Producent nie ponosi odpowiedzialności za problemy powstałe w wyniku niewłaściwego montażu odwodnień. OTULINA BETONOWA SZCZELINA DYLATACYJNA KOSTKA BRUKOWA LUB BETON JEZDNY CHUDY PIASEK LUB PODSYPKA ŻWIROWA WARSTWA NOŚNA z tworzywa X Z Wielkości ławy j zależnie od klasy obciążenia SPOSÓB ŁĄCZENIA KORYT Z POLIMEROBETONU WARSTWA ULEPSZONEGO PODŁOŻA GRUNT RODZIMY 38. liniowe

39 AKCESORIA DO ODWODNIENIA Z POLIMEROBETONU zakończenie kanału pełne zakończenie kanału pełne zakończenie kanału z otworem Φ 160 Zakończenia kanału dostępne do wszystkich typów odwodnień polimerobetonowych. Zakończenia z otworem dostępne Φ110, Φ160, Φ200 (w zależności od typu). z tworzywa 39.

40

41 ODWODNIENIA LINIOWE Z TWORZYWA SZTUCZNEGO Główne cechy odwodnień liniowych z tworzywa : kanały wykonane z wysokiej jakości tworzywa (polipropylen) niewielka waga ułatwia transport i montaż odwodnień gładka powierzchnia zapewnia wysokie właściwości hydrauliczne wysoka odporność chemiczna nienasiąkliwość łączenie kolejnych kanałów ciągu na pióro wpust pokrywy przykręcane (zabezpieczone przed kradzieżą) prawidłowy montaż gwarantuje dużą wytrzymałość na obciążenia wysokie walory estetyczne klasy wytrzymałości od A15 do C250 Akcesoria dodatkowe: systemowe studzienki zbiorcze zakończenia kanału pełne zakończenia kanału z króćcem odpływ dolny syfon Zastosowanie: ścieżki pieszych i rowerzystów, ogrody, tarasy, parki,wjazdy do posesji itp. 41. z tworzywa

42 odwodnienia liniowe z tworzywa 130 A15 A15 Przekroje techniczne odwodnienia liniowego KORYTKO Z TWORZYWA SZTUCZNEGO z pokrywą ocynkowaną kl.a x130x150 STUDZIENKA Z TWORZYWA SZTUCZNEGO z pokrywą ocynkowaną kl.a15 333x120x300 z tworzywa Przekroje techniczne studzienek x Ø liniowe

43 A15 A15 A15 z tworzywa C250 A15 C

44 SPOSÓB ŁĄCZENIA KORYT Z TWORZYWA SZTUCZNEGO bez dodatkowego elementu - na pióro wpust AKCESORIA DO ODWODNIENIA H 105 z tworzywa zakończenie kanału pełne AKCESORIA DO ODWODNIENIA H 55 zakończenie kanału pełne zakończenie kanału pełne zakończenie kanału z króćcem Φ 110 zakończenie kanału z króćcem Φ 75 kanał odwodnienia z porkywą odpływ dolny Φ 110 odpływ dolny Φ 110 syfon syfon zakończenie kanału z króćcem odpływ dolny Φ 110 syfon 44. liniowe

45 SPOSÓB ŁĄCZENIA KORYT H W CIĄG (bez dodatkowego elementu) 2. W LITERĘ L (za pomocą łącznika) 3. KRZYŻOWO (za pomocą łącznika) 3. W LITERĘ T (za pomocą łącznika) SPOSÓB ŁĄCZENIA KORYT H 55 (bez dodatkowego elementu) 1. W CIĄG 2. W LITERĘ L z tworzywa 3. KRZYŻOWO 3. W LITERĘ T 45.

46 INSTRUKCJA MONTAŻU KORYT Z TWORZYWA SZTUCZNEGO 1. Przygotować odpowiednie podłoże (patrz rysunek) 2. Oznaczyć miejsce przebiegu odwodnienia za pomocą kołków wbitych w ziemię i rozciągnięciu żyłki od jednego kołka do drugiego. 3. Przygotować wykop o wystarczającej szerokości, musi być zapewniona możliwość wykonania min. 10 cm (klasa A 15) otuliny j. Dla większych obciążeń należy także uwzględnić dopuszczalne obciążenie podłoża lub określić dopuszczalne obciążenie dna wykopu. Dotrzymać przewidziane we wskazówkach montażowych dla danych klas obciążenia, minimalne parametry jakościowe betonu. 4. Ułożyć pierwszy kanał w dołku na przygotowanym wcześniej betonie. Po lekkim związaniu uzupełnić boki kanału, aby utworzyć opaskę betonową wokół koryta. 5. Kolejne elementy ciągu odwodnienia łączyć na wpust. 6. Podczas procesu zalewania betonem korytka bezwzględnie muszą mieć zamontowane pokrywy! 7. Koryta powinny być ułożone 3-5 mm poniżej nawierzchni. 8. Przylegająca do korytka warstwa obudowy, musi być wykonana w taki sposób, aby żadne siły poziome nie były przekazywane na ścianki koryta odwadniającego. 9. Sprawdzenie prawidłowości montażu polega na sprawdzeniu prostoliniowości ułożenia korytek oraz sprawdzeniu szczelności spoin przez wykonanie próby wodnej. Producent nie ponosi odpowiedzialności za problemy powstałe w wyniku niewłaściwego montażu odwodnień. OTULINA BETONOWA SZCZELINA DYLATACYJNA KOSTKA BRUKOWA LUB BETON JEZDNY CHUDY PIASEK LUB PODSYPKA ŻWIROWA WARSTWA NOŚNA z tworzywa Wielkości ławy j zależnie od klasy obciążenia X Z WARSTWA ULEPSZONEGO PODŁOŻA GRUNT RODZIMY 46. liniowe

47 z tworzywa POZOSTAŁE 47.

48 STUDZIENKA PODRYNNOWA STUDZIENKA PODRYNNOWA służy do odprowadzania wody deszczowej rurami spustowymi z dachu do kanalizacji deszczowej. ZALETY STUDZIENKI PODRYNNOWEJ: zapewnia sprawne odprowadzanie wody deszczowej z dachu do kanalizacji deszczowej chroni budynek przed wilgocią spełnia funkcję rewizyjną kanalizacji deszczowej uniwersalne wymiary dla rur spustowych i kanalizacyjnych wykonany z wysokiej jakości tworzywa polipropylen estetyczny wygląd łatwy montaż Pokrywa studzienki składa się z pokrywy rynnowej i pokrywy pełnej. Pokrywa rynnowa posiada wytłoczenia do wycięcia dla rur spustowych o średnicy Ø 50; Ø 80; Ø 90; Ø 100; Ø 110mm. Pokrywa pełna umożliwia rewizję i czyszczenie z zanieczyszczeń. Korpus studzienki podrynnowej posiada odpływ pionowy dla rur kanalizacyjnych o średnicy Ø110 mm. Wewnątrz znajduje się koszyk zapobiegający przedostawaniu się zanieczyszczeń do kanalizacji oraz klapka wewnętrzna antyzapachowa. Na ściankach bocznych korpusu znajdują się dodatkowe wytłoczenia na rury kanalizacyjne o średnicy Ø 50; Ø 80; Ø 90; Ø 100; Ø 110mm, które w razie potrzeby można wyciąć i podłączyć odpływ boczny. W zestawie znajduje się dodatkowa pokrywa kratka do zbierania wód powierzchniowych która spełni funkcję odprowadzenia wody gruntowej. A15 z tworzywa A15 A A 5B 130 Φ 50 Φ 80 Φ 90 Φ 100 Φ 110 Φ Korpus 2. Koszyk 3. Pokrywa rynnowa 4. Klapka wewnętrzna 5A. Pokrywa pełna 5B. Kratka do zbierania wód powierzchniowch (wymiennie) 48. liniowe

49 STUDZIENKA PODWÓRZOWA STUDZIENKA PODWÓRZOWA przeznaczona jest do punktowego zbierania i odprowadzania wody z powierzchni utwardzonych. Zalety: zapobiega tworzeniu się kałuż, idealna pod krany ogrodowe estetyczny wygląd niska waga łatwy transport i montaż Studzienka podwórzowa wyposażona jest w pierścienie na każdej ściance bocznej korpusu o średnicy Ø75; Ø110; Ø160mm. Studzienkę podwórzową w zależności od potrzeb można stosować jednostkowo lub modułowo w celu uzyskania większej głębokości. W tym celu przygotowane są krawędzie dna do wycięcia w razie potrzeby. 250 Φ 75 Φ 110 Φ Φ 75 Φ 110 Φ 160 Studzienka podwórzowa dostępna w kolorze czarnym i szarym. z tworzywa Nadstawka studzienki podwórzowej h 100mm A15 A

50 KRATKA TRAWNIKOWO-DROGOWA KRATKA TRAWNIKOWO-DROGOWA BIELBET: jest nowoczesnym rozwiązaniem utwardzania i stabilizacji podłoża. pozwala na powiększenie powierzchni biologicznie czynnej; podczas opadów atmosferycznych kratka stabilizuje grunt i zabezpiecza pojazdy przed ugrzęźnięciem; umożliwia naturalną cyrkulację wody; budowa kraty daje bardzo dobre warunki dla wegetacji trawy zwiększa nośność nawierzchni przejezdnych i trawników niska waga kraty ułatwia sprawny montaż i transport z tworzywa KRATKA TRAWNIKOWO-DROGOWA BIELBET Składa się z systemu komór, tworzących w zarysie zespół sześciennych struktur. Posiada zaczepy łączeniowe, służące do montażu w układ tworzący jednolitą powierzchnię stabilną w poziomie i w pionie. Wykonana z polietylenu o dużej gęstości o symbolu HDPE, uzyskiwanego również z procesu recyklingu odpadu tworzyw sztucznych Występuje w wymiarach 335mm x 338 mm x 40mm produkowana jest standardowo w kolorze czarnym lub zielonym. PRZEZNACZENIE: kategoria I Nawierzchnie dla stanowisk postojowych dla samochodów ciężarowych, Nawierzchnie przeznaczone dla ruchu i jezdni manewrowych : - pobocza dróg, - osiedlowe drogi dojazdowe do budynków mieszkalnych, dojazdy do biurowców i obiektów produkcyjnych, - drogi dojazdowe i place manewrowe wzdłuż bloków mieszkalnych i obiektów przemysłowych, kategoria II Nawierzchnie chodników i parkingów dla pojazdów o ciężarze 2500 kg: - ścieżki i ciągi pieszych w parkach (tylko z obsiewem trawą) - wjazdy do garaży, - stanowiska do przyczep campingowych, - parkingi samochodowe, Zabezpieczenia i umocnienia: - osłona przestrzeni wokół drzew rosnących wzdłuż chodników, - umacnianie obrzeży rowów odwadniających, - zabezpieczenie skarp przed erozją; W przypadku stanowisk postojowych dla samochodów ciężarowych oraz nawierzchni dla ruchu manewrowego kratka może być stosowana w systemie z innymi betonowymi elementami płytowymi. WARUNKI STOSOWANIA: KRATKA TRAWNIKOWO-DROGOWA BIELBET może być stosowana: z wypełnieniem kruszywem Kategoria I z obsiewem trawą Kategoria II 50. liniowe

51 INSTRUKCJA MONTAŻU KRATY TRAWNIKOWO -DROGOWEJ 1. Wytyczyć planowaną powierzchnię zabudowy kratki trawnikowo-drogowej Bielbet za pomocą palików i sznurka, 2. Wybrać ziemię na odpowiednią głębokość w zależności od przeznaczenia, 3. Wykop wypełnić warstwą nośną czyli kruszywem łamanym lub tłuczniem kamiennym- -wyrównać i dokładnie ubić 4. Na wyrównaną i ubitą warstwę nośną należy położyć geowłókninę aby warstwa pisakowa nie wypłukała się podczas filtracji wody oraz aby zabezpieczyć przed przerostem trawy (szczególnie przy opcji wypełnienia kruszywem) 4. Wysypać warstwę wyrównującą -podsypkę piaskową (3-5 cm)-wyrównać i ubić 5. Układać kraty na przygotowanej warstwie podłoża łącząc je ze sobą na zaczepy; 6. Po ułożeniu krat trawnikowo-drogowych komory wypełnić podłożem do trawników z nasionami trawy i z nawozem lub kruszywem. 7. Wysokość wypełnienia ziemią ogrodową lub kruszywem powinna być taka aby po czasie, gdy kruszywo ulegnie samoistnej konsolidacji, powierzchnia wypełnienia znajdowała się 5 mm poniżej górnej krawędzi kratki trawnikowodrogowej Bielbet. 8. Nawierzchnia z kratką trawnikowo-drogową może być ograniczona obrzeżem, listwami, rzędem kostek brukowych itp. 9. Na etapie wzrostu trawy nie należy użytkować powierzchni w celu ułatwienia wegetacji trawy. Należy pielęgnować ją zgodnie z zasadami wegetacji trawników. Warstwa podbudowy zależy od przeznaczenia oraz warunków naturalnych gleby. W szczególnych warunkach gruntowych sposób montażu określa projektant. Na gruntach mniej przepuszczalnych (np. glina) podbudowę należy zwiększyć o ok 20cm. Prawidłowe wykonanie warstwy nośnej i wyrównującej daje pewność że kratki nie uszkodzą się pod kołami samochodów i nie powstaną koleiny. Producent nie ponosi odpowiedzialności za problemy powstałe w wyniku niewłaściwego montażu krat trawnikowodrogowych Bielbet. KRATA WYPEŁNIONA GLEBĄ I OBSIANA TRAWĄ KRATA WYPEŁNIONA KRUSZYWEM PODŁOŻE NATURALNE WARSTWA WYRÓWNUJĄCA (POSYPKA PIASKOWA) GRUBOŚĆ WARSTWY 3-5 CM WARSTWA ODDZIELAJĄCA (GEOWŁÓKNINA) WARSTWA NOŚNA (KRUSZYWO ŁAMANE, TŁUCZEŃ KAMIENNY) GRUBOŚĆ WARSTWY CM z tworzywa 51.

52 OBRZEŻE TRAWNIKOWE Obrzeże trawnikowe Bielbet służy do kształtowania nieprostolinijnych brzegów różnego typu nawierzchni. Dzięki innowacyjnej konstrukcji obrzeża, mamy możliwość tworzenia dowolnych kształtów np. łuków przy układaniu kostki brukowej, odgradzania trawnika od powierzchni żwirowych, nadawania ciekawych kształtów ścieżkom w ogrodach i parkach, co daje szerokie możliwości projektantom architektury ogrodowej. Zalety: możliwość kształtowania nieprostolinijnych brzegów łatwy montaż (bez wykopów) mocowanie do podłoża za pomocą szpilek montażowych po zamontowaniu optycznie niewidoczny Przekroje techniczne obrzeża trawnikowego z tworzywa Obrzeże montuje się w ciąg za pomocą zaczepów, stabilizuje w podłożu szpilkami montażowymi. Nie wymaga to wykonywania pod nie wykopów, co znacznie obniża koszt oraz nakłady pracy podczas budowy nawierzchni. Obrzeża trawnikowe Bielbet są wykonane z wysokiej jakości tworzywa polipropylenu i charakteryzują się wysoką jakością wykonania, trwałością i odpornością na czynniki atmosferyczne. 52. liniowe

53 Wycieraczka Wycieraczka przeznaczona jest do punktowego zbierania i odprowadzania wody z powierzchni ruchu pieszego. Spełnia przede wszystkim rolę typowej wycieraczki do obuwia. Wycieraczka to nie tylko czysta podłoga, ale wizytówka każdego obiektu, budynku czy pomieszczenia, w którą warto zainwestować. Wycieraczka składa się z podstawy wycieraczki z tworzywa oraz z kilku rodzaju pokryw do wyboru. Podstawa wycieraczki posiada w dnie odpływy Ø 110, Ø75, Ø50 Oferujemy pokrywy wycieraczek skutecznie chroniące powierzchnie podłogowe przed niepożądanym brudem. A15 A15 A15 z tworzywa A15 A15 Zalety: zabezpiecza wnętrze budynku przed dostawaniem się do niego zanieczyszczeń z zewnątrz estetyczny wygląd niska waga łatwy transport i montaż ZASTOSOWANIE: Do zabudowy zewnętrznej przed drzwiami wejściowymi do budynku. Przeznaczone wyłącznie dla miejsc ruchu pieszego. 53.

54 PALISADA BIELBET PALISADA BIELBET to nowoczesne rozwiązanie do każdego ogrodu. Wykonana z najwyższej jakości elastycznego tworzywa zapewnia dowolne kształtowanie i łatwy montaż. Posiada ciekawy design dostępna w 2 wersjach kolorystycznych : grafitowy, ciemny brąz. Główne cechy: - niepowtarzalny kształt - dzięki specjalnej strukturze doskonale osadza się w ziemi - doskonała jakość i odporność na pogodę z tworzywa 3,4m 10szt 54. liniowe

55

56 ul. Bestwińska 92, Bielsko-Biała Tel: Fax:
