1 Katalog zaworów i siłowników Wrzesień 2015 Make the most of your energy SM

2 2 Schneider Electric oferta zaworów i siłowników dla automatyki budynkowej i ciepłowniczej Niniejszy katalog prezentuje ofertę zaworów i siłowników dla automatyki budynkowej i ciepłowniczej firmy Schneider Electric. Misją Schneider Electric jest dostarczanie rozwiązań dla budynków w zakresie klimatu wewnątrz pomieszczeń, komfortu, bezpieczeństwa i wykorzystania energii wraz z kompletem systemów i usług opartych o technologie informatyczne. Takie wsparcie dla właścicieli obiektów i użytkowników końcowych firma Schneider Electric dostarcza poprzez własną organizację na wybranych rynkach oraz za pośrednictwem Partnerów na całym świecie. O Schneider Electric Schneider Electric jest globalnym specjalistą w dziedzinie zarządzania energią i automatyki budynkowej obecnym w ponad 100 krajach. Firma oferuje zintegrowane rozwiązania przeznaczone dla wielu segmentów rynku, takich jak zarządzanie budynkami mieszkalnymi i innymi obiektami, przemysł i produkcja maszyn, usługi publiczne i infrastruktura oraz centra danych i sieci komputerowe. Działalność firmy skupia się na zapewnianiu bezpieczniejszych, bardziej niezawodnych, wydajniejszych, bardziej produktywnych i przyjaznych dla środowiska rozwiązań energetycznych. W 2014 r. grupa zatrudniała 170 tys. pracowników i zanotowała przychody w wysokości 25 mld euro, aktywnie angażując się w działania, dzięki którym organizacje i pojedyncze osoby mogą optymalnie wykorzystywać energię.

3 3 Spis treści Zawory kulowe VB210R, VB200R i VB310R, VB300R... 4 Siłowniki zaworów kulowych MB3, MB Zawory regulacyjne V Złącza V VG210R 15-50B V211T...11 V212T V V VGS211F CS (VG211) VG221F C (VG222) V V V V V Złącza V VG310R 15-50B V311T V VG311F C (VG321) V Siłowniki zaworów regulacyjnych Forta M310, M400, M800, M1500, M Forta MG900 SR Forta: MG600C, MG600C-SR Materiał MV15B Forta M AVUE, AVUX, AVUM M22A, M50A M22B, M50B Automatyczne zawory regulacyjne PICV VP223R, VP224R MZ140-24M, MZ140-24T, MZ T Zawory strefowe długi skok (5,5 mm) VZ219, VZ319, VZ Siłowniki zaworów strefowych długi skok (5,5 mm) MZ20A Zawory strefowe długi skok (6,5 mm) VZ22, VZ32, VZ MZ18B Siłowniki zaworów strefowych VZ22, VZ32, VZ MZ18A MZ18L Siłowniki zaworów grzejnikowych MR MZ09B Zawory klapowe VF208W 25-80NS & NZ Siłowniki zaworów klapowych MF20 / MF Zawory obrotowe VTRE MB MBF Siłowniki przepustnic powietrza MD5B, MD10B, MD20B, MD40B MD5B, MD10B, MD20B, MD40B Siłowniki przepustnic powietrza LF24-SR, LF24, LF MD10SR i MD20SR MD40 ER Akcesoria mechaniczne Akcesoria elektryczne Siłowniki automatycznych zaworów regulacyjnych PICV MP MP AVUE, AVUX, AVUM Zawory strefowe krótki skok (2,5 mm) VZ*08* Siłowniki zaworów strefowych krótki skok (2,5 mm) Załącznik Wykres doboru zaworów Venta Karta doboru zaworów dla pary Karta doboru automatycznych zaworów regulacyjnych PICV Instrukcje zamawiania Transformatory:

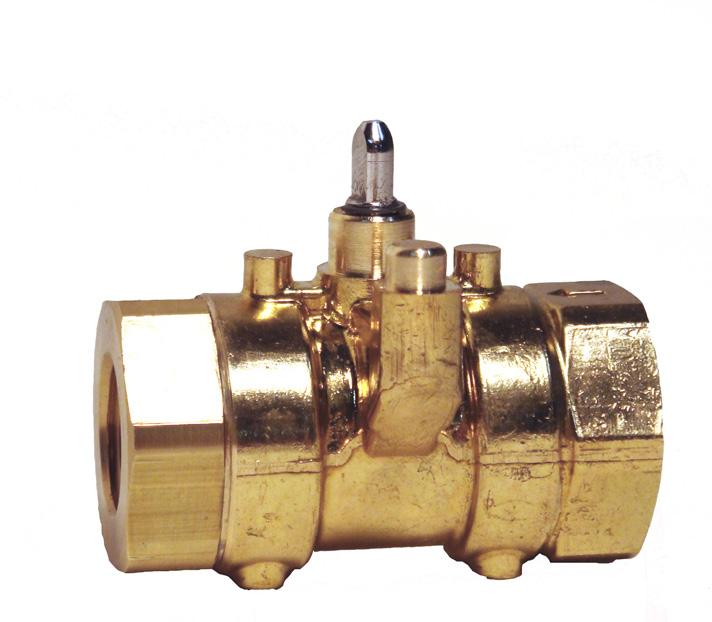

4 4 Zawory kulowe i siłowniki Zawory kulowe VB210R, VB200R i VB310R, VB300R W nowych zaworach kulowych zastosowano uszczelnienie o niskim współczynniku tarcia, co umożliwia stosowanie siłowników o małej sile i kompaktowym silniku. Siłowniki są montowane bezpośrednio do zaworów za pomocą systemu wciskowego. Zawory kulowe VB210R i VB310R są wyposażone w kształtkę zapewniającą stałoprocentową charakterystykę przepływu i wysoką regulowalność. Przeznaczone są do pracy w układach sterowania gorącej i zimnej wody. Siłowniki dostępne są w wersjach ze sprężyną powrotną i bez sprężyny i sygnałem sterującym trójstawnym, analogowym lub On/OFF. Specyfikacja Medium a Woda gorąca i lodowa o zawartości glikolu do 60%. Limit dla ciśnienia statycznego Zakres temperatury medium a Spadek ciśnienia b Pm PN do 120 C. 895 kpa 2-drogowy; 480 kpa, 3-drogowy 205 kpa praca normalna, 135 kpa praca cicha. Nieszczelność gniazda c ANSI klasa IV (0,01%) Końcówki połączeniowe gwint rurowy wewnętrzny Rp Materiał korpusu kuty mosiądz UNC Materiał trzpienia stal nierdzewna trzpień szczelny z podwójnym o-ringiem Viton Materiał kuli stal nierdzewna 304 Materiał gniazda Kształtka formująca charakterystykę PTFE PEEK z włóknami szklanymi a. Nie stosować w układach gdzie medium to para. b. Spadek ciśnienia na zaworze, przy którym siłownik zamknie zawór. c. Nieszczelność gniazda tylko dla normalnego kierunku przepływu VB210R, 2-drogowe zawory regulacyjne Średnica 15 mm 20 mm Numer katalogowy Typ Gwint Kvs VB210R-15BS01 VB210R-15BS 0.25T VB210R-15BS03 VB210R-15BS 0.6T VB210R-15BS04 VB210R-15BS 1.0T VB210R-15BS05 VB210R-15BS 1.8T 00 Rp 1/2 1.8 VB210R-15BS07 VB210R-15BS 3.0T VB210R-15BS08 VB210R-15BS 4.0T VB210R-15BS09 VB210R-15BS 6.3T VB210R-20BS08 VB210R-20BS 4.0T Rp 3/4 VB210R-20BS09 VB210R-20BS 6.3T VB200R, 2-drogowe zawory przełączające Średnica Numer katalogowy Typ Gwint Kvs 15 mm VB200R-15BS VB200R-15BS 8.7T 00 Rp 1/ mm VB200R-20BS VB200R-20BS 8.7T 00 Rp 3/4 8.7 VB310R, 3-drogowe zawory regulacyjne Średnica Numer katalogowy Typ Gwint Kvs 15 mm 20 mm VB310R-15BS03 VB310R-15BS 0.52T VB310R-15BS04 VB310R-15BS 0.86T VB310R-15BS05 VB310R-15BS05 1.6T VB310R-15BS07 VB310R-15BS07 2.5T 00 Rp 1/2 2.5 VB310R-15BS08 VB310R-15BS 4.0T VB310R-15BS09 VB310R-15BS 6.3T VB310R-20BS08 VB310R-20BS 4.0T Rp 3/4 VB310R-20BS09 VB310R-20BS 6.3T VB300R, 3-drogowe zawory przełączające Średnica Numer katalogowy Typ Gwint Kvs 15 mm VB300R-15BS VB300R-15BS 8.7T 00 Rp 1/ mm VB300R-20BS VB300R-20BS 8.7T 00 Rp 3/4 8.7

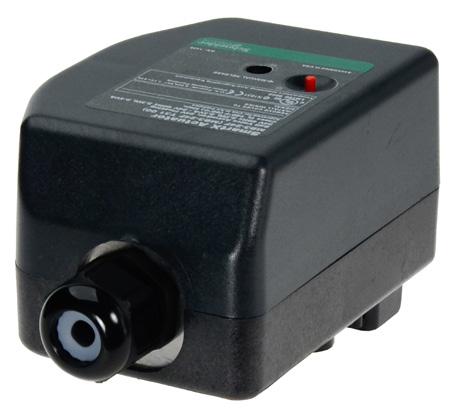

5 Zawory kulowe i siłowniki 5 Siłowniki zaworów kulowych MB3, MB6 Kompaktowe siłowniki montowane bezpośrednio do zaworów VB210R, VB310R, VB200R i VB300R Zasilanie Analogowe i trójstawne 24 VAC +25%, -15% przy 50/60 Hz. ON/OFF 24 VAC 50/60, (+25%, -15%). 24V DC (+/-20%) Praca ręczna Trójstawny/Analogowy Dźwignia ręczna ON/OFF klucz imbusowy (5/32 ) Sterowanie analogowe 0-10 V, 0-5 V, 5-10 V, 4-20 ma z możliwością zmiany kierunku działania Materiał termoplastyczna obudowa i pokrywa zatwierdzona do montowania w przestrzeni podsufitowej. Połączenie elektryczne Wprowadzenie kablowe (M20) Listwa zaciskowa Ø zew. 5-9 mm Zakres temperatur transportu i przechowywania -40 do 76 C Zakres temperatury otoczenia (dla zakresu temp. medium). Trójstawne 0 do 60 C Analogowe 0 do 60 C ON/OFF 0 do 76 C Wilgotność względna 5 do 95 %, bez kondensacji Klasa ochrony obudowy (montaż poziomy i pionowy) IP31 Siłowniki ON/OFF Numer katalogowy Typ Działanie sprężyny powrotnej (Normalny stan zaworu) MB6-SO-24T MB6 SRO-24T T31 00 Normalnie otwarty MB6-SC-24T MB6 SRC-24T T31 00 Normalnie zamknięty Czas przestawienia w s, 50/60 Hz Sprężyna powrotna Czas zamknięcia sprężyny dla 50/60 Hz VA przy 24 V AC/DC Pobór mocy AC/DC 50 s /1.8 2,3/1,6 W Siłowniki trójstawne Numer katalogowy Typ Działanie sprężyny powrotnej (Normalny stan zaworu) Czas przestawienia w s, 50/60 Hz Opóźnienie wył. sygnału w s 50/60 Hz VA Pobór mocy MB3-24F MB3-24F T31 00 Brak N/D a W MB3-24F-T3 MB3-24F T31 T3 Brak 2,5 b 160/135 MB3-SO-24F MB3 SRO-24F T31 T3 Normalnie otwarty 217/181 3,2 b 3,0 W MB3-SC-24F MB3 SRC-24F T31 T3 Normalnie zamknięty a. Brak funkcji wyłączenia sygnału. Sterownik musi mieć funkcję wyłączenia sygnału po 3 minutach od momentu, gdy sygnał sterujący staje się ciągły. b. Wymiarowanie transformatora dla każdego siłownika ze sprężyną 10VA Siłowniki analogowe (0-10 V, 0-5 V, 5-10 V, 4-20 ma) Numer katalogowy Typ Działanie sprężyny powrotnej (Normalny stan zaworu) MB3-24M MB3-24M T31 00 Brak MB3-SO-24M MB3 SRO-24M T31 00 Normalnie otwarty MB3-SC-24M MB3 SRC-24M T31 00 Normalnie zamknięty c. Wymiarowanie transformatora dla każdego siłownika ze sprężyną 10 VA. Czas przestawienia w s 50/60 Hz Opóźnienie wył. sygnału w s 50/60 Hz 160/ /166 VA 2,7 c 2.5 W 2,7 c Pobór mocy Schneider Electric Telephone Europe: Malmö, Sweden Telephone Asia Pacific: Singapore www. schneider-electric pl Marzec 2013

6 6 Zawory regulacyjne Zawory regulacyjne Zawory regulacyjne są idealnymi typami zaworów dla maszynowni. Zapewniają najlepszą możliwą sterowalność przepływu spośród zaworów proporcjonalnych. Zawory Venta charakteryzują się doskonałą regulowalnością, niską upływnością oraz wysokim stopniem szczelności. Zawory tego typu posiadają funkcję samoczyszczenia. Przegląd zaworów regulacyjnych Woda Hot gorąca and Chilled i lodowa Water Dwudrogowe PN16 PN25 DN15-50 DN DN15-50 DN V241 VG221F V231 V292 VG210R V222 (wysoka ΔP) V232 ( VZX (siłowniki kompaktowe) VGS211F (wysoka temperatura) V211T V212T ( V211 V212 ( VGS211F (wysoka temperatura)

7 Zawory regulacyjne 7 Zawory regulacyjne Para Trójdrogowe Dwudrogowe PN16 200C (PN16) DN15-50 DN DN V341 VG311F VGS211F VG310R V321 (grzyb ze stali nierdzewnej) V311T MZX (siłowniki kompaktowe) Legenda Brąz Przyłącze kołnierzowe Gwint wewnętrzny V311 Żeliwo sferoidalne/ Odlew żeliwny Gwint zewnętrzny

8 8 Zawory regulacyjne V241 Zawór V241 ma szerokie zastosowanie w układach regulacji w wodnych instalacjach grzewczych i chłodniczych. Zawór jest przystosowany do pracy z następującymi mediami: Gorąca i zimna woda, Woda zawierająca fosforany lub z dodatkiem hydrazyny, Woda ze środkami przeciwzamarzającymi takimi jak glikol 50%. Dla medium schłodzonego poniżej 0 C zawór powinien być wyposażony w podgrzewacz dławnicy (numer katalogowy ) dla zabezpieczenia przed zamarznięciem. Budowa Gwintowany grzybowy zawór dwudrogowy Ciśnienie nominalne PN 16 Charakterystyka przepływu Stałoprocentowa Skok 20 mm Regulowalność Kv/Kvmin Patrz tablica Nieszczelność do 0.02% Kv/Cv Pm 600 kpa, woda Maks. temperatura medium 150 C Min. temperatura medium -20 C Przyłącza Zawór Zewnętrzny gwint rurowy zgodnie z ISO 228/1 Złącza montażowe Patrz Załącznik A Materiały Korpus Brąz Rg5 Grzyb i gniazdo Stal nierdzewna SS 2346 Trzpień zaworu Stal nierdzewna SS 2346 Standardowe uszczelnienie trzpienia Venta V241 Maks. ciśnienie zamykania kpa Siłowniki bez sprężyny powrotnej Sprężyna powrotna Numer katalogowy Średnica (mm) Przyłącza Kv Zakres M310 M400 M800 M1500 MV15B M700 MG900 SR 300N 400N 800N 1500N 1500N 700N 900N G1B 0.25 > G1B 0.40 > G1B 0.63 > G1B 1.0 > G1B 1.6 > G1B 2.5 > G1B 4.0 > G1¼B 6.3 > G1½B 10 > G2B 16 > G2¼B 25 > G2¾B 38 > Części zamienne:

9 Zawory regulacyjne 9 Złącza V241 Gwint wewnętrzny Zawór Φd 1 AA 1 Nr kat. dla złącza, 1 złącze w opakowaniu DN Śred. Ø wew. (ISO 7/1) mm Uszczelnienie standardowe Uszczelnienie specjalne.* Materiał Nakrętka: Łącznik: żeliwo ciągliwe, ocynkowane żeliwo ciągliwe, ocynkowane Standardowe uszczelnienie trzpienia: Uszczelka Klingersil C4400 lub Uszczelnienie specjalne: Uszczelka PTFE, Kingersil Top Chem 1,5 mm Złącze do lutowania 15 G1B RP ½ G1¼B RP ¾ G1½B RP G2B RP 1¼ G2¼B RP 1½ G2¾B RP * Uszczelnienie specjalne jest przeznaczone do montażu zaworów w instalacjach ogrzewania po stronie sieciowej. Zawór Φd 2 AA 2 Nr kat. dla złącza, 1 złącze w opakowaniu DN Śred. mm mm Uszczelnienie standardowe Uszczelnienie specjalne.* 15 G1B Materiał Nakrętka: żeliwo ciągliwe, ocynkowane Łącznik: Brąz, SS 5204 Standardowe uszczelnienie trzpienia: Uszczelka Klingersil C4400 lub Uszczelnienie specjalne: Uszczelka PTFE, Kingersil Top Chem 1,5 mm Złącze do spawania 20 G1¼B G1½B G2B G2¼B G2¾B * Uszczelnienie specjalne jest przeznaczone do montażu zaworów w instalacjach ogrzewania po stronie sieciowej. Zawór Φd 3 AA 3 Nr kat. dla złącza, 1 złącze w opakowaniu DN Śred. mm mm Uszczelnienie standardowe Uszczelnienie specjalne.* Materiał Nakrętka: Standardowe uszczelnienie trzpienia: żeliwo ciągliwe, ocynk. lub Uszczelnienie specjalne: mosiądz Łącznik: żeliwo ciągliwe, ocynkowane Standardowe uszczelnienie trzpienia: Uszczelka Klingersil C4400 lub Uszczelnienie specjalne: Uszczelka PTFE, Kingersil Top Chem 1,5 mm 15 G1B (1) 20 G1¼B (1) 25 G1½B (1) 32 G2B (1) 40 G2¼B G2¾B (1) Materiał nakrętki: mosiądz SS 5252 * Uszczelnienie specjalne jest przeznaczone do montażu zaworów w instalacjach ogrzewania po stronie sieciowej. Dla zaworów 2-drogowych wymagane są 2 zestawy złączy.

10 10 Zawory regulacyjne VG210R 15-50B Zawory Venta VG210R 15-50B to rodzina precyzyjnych zaworów regulacyjnych przeznaczonych do szerokiego zakresu zastosowań w układach regulacji ogrzewania, chłodzenia, klimatyzacji i ciepłej wody użytkowej. Zawory VG210R 15-50B pracują niezawodnie w szerokim zakresie warunków obsługując ciecze o wysokim stężeniu glikolu i pasmach bardzo wysokiej temperatury. W zaworze zastosowano precyzyjny grzyb podnoszący jego regulowalność i sterowanie przepływem przy małych otwarciach zaworu. Miękkie gniazdo zaworu gwarantuje energooszczędność. Budowa Zawór grzybowy dwudrogowy zamykany przez wysunięcie trzpienia Klasa ciśnieniowa PN 16 Charakterystyka przepływu Skok Regulowalność (Kvs/Kv min)> 100 Pm stałoprocentowa 11 mm 400 kpa, woda Maks. temp. medium 138 C Min. temp. medium -7 C Maks. stężenie glikolu 60% Podłączenie Gwint wewnętrzny Rp Materiał Korpus Brąz Trzpień stal nierdzewna 316 Grzyb Uszczelnienie gniazda Gniazdo Uszczelnienie trzpienia Adapter trzpienia Mosiądz CW602N PTFE dla urządzeń 15 i 20 mm EPDM dla pozostałych Brąz Mosiądz z PTFE i EPDM Zgodność z dyrektywą RoHS, stal ocynkowana VG210R 15-50B Maksymalny dopuszczalny spadek ciśnienia z siłownikiem MG600C (-SR) Numer katalogowy Typ Oznaczenie DN Podłączenie Kvs Regulowalność Klasa szczelności IV-S1 Klasa szczelności IV <0,005% <0,01% VG210R-15B02 VG210R 15B 0.4E SU Rp ½ 0.4 > VG210R-15B03 VG210R 15B.63E SU Rp ½ 0.63 > VG210R-15B04 VG210R 15B 1E SU Rp ½ 1.0 > VG210R-15B05 VG210R 15B 1.6E SU Rp ½ 1.6 > VG210R-15B07 VG210R 15B 2.5E SU Rp ½ 2.5 > VG210R-15B08 VG210R 15B 4.0E SU Rp ½ 4.0 > VG210R-20B VG210R 20B 6.3E SU Rp ¾ 6.3 > VG210R-25B VG210R 25B 10E SU Rp 1 10 > VG210R-32B VG210R 32B 17E SU Rp 1¼ 17 > VG210R-40B VG210R 40B 24E SU Rp 1½ 24 > VG210R-50B VG210R 50B 35E SU Rp 2 35 > Wskazówka: Zawory montowane są bezpośrednio do siłowników Forta typ MG600C za pomocą osłony siłownika. Dla pozostałych siłowników Forta wymagany jest adapter trzpienia AV-823. Siłowników M700 i MV15B nie można połączyć zaworem VG210R. Klasa szczelności wg EN jako procent Kvs zaworów. Zacisk i dławik YBA-689-C

11 Zawory regulacyjne 11 V211T Zawór jest przystosowany do pracy z następującymi mediami: Gorąca i zimna woda, Woda ze środkami przeciwzamarzającymi takimi jak glikol 50%. Dla medium schłodzonego poniżej 0 C zawór powinien być wyposażony w podgrzewacz dławnicy (numer katalogowy ) dla zabezpieczenia przed zamarznięciem. Budowa Gwintowany grzybowy zawór dwudrogowy Ciśnienie nominalne PN 16 Charakterystyka przepływu Stałoprocentowa Skok 20 mm Regulowalność Kv/Kvmin >50 Nieszczelność Pomijalna Pm 00 kpa, woda Maks. temperatura medium 120 C Min. temperatura medium -20 C Przyłącza Wewnętrzny gwint rurowy Rp Materiały Korpus Żeliwo sferoidalne EN-JS 1030 Trzpień zaworu Stal nierdzewna SS 2346 Grzyb Uszczelnienie Mosiądz CW602N EPDM Gniazdo Żeliwo sferoidalne EN-JS 1030 Standardowe uszczelnienie trzpienia Venta V211T Maks. ciśnienie zamykania kpa Siłowniki bez sprężyny powrotnej Sprężyna zwrotna Numer katalogowy Średnica (mm) Przyłącza Kv Zakres M310 M400 M800 M1500 MV15B M700 MG900 SR 300N 400N 800N 1500N 1500N 700N 900N Rp ½ 1.6 > Rp ½ 2.5 > Rp ½ 4.0 > Rp ¾ 6.3 > Rp 1 10 > Rp 1¼ 16 > Rp 1½ 25 > Rp 2 38 > Części zamienne:

12 12 Zawory regulacyjne V212T Zawór jest przystosowany do pracy z następującymi mediami: Gorąca i zimna woda, Woda ze środkami przeciwzamarzającymi takimi jak glikol 50%. Dla medium schłodzonego poniżej 0 C zawór powinien być wyposażony w podgrzewacz dławnicy (numer katalogowy ) dla zabezpieczenia przed zamarznięciem. Budowa Gwintowany grzybowy zawór dwudrogowy odciążony hydraulicznie Ciśnienie nominalne PN 16 Charakterystyka przepływu Stałoprocentowa Skok 20 mm Regulowalność Kv/Kvmin >50 Nieszczelność Pomijalna Pm 400 kpa, woda Maks. temperatura medium 120 C Min. temperatura medium -20 C Przyłącza Wewnętrzny gwint rurowy Rp Materiały Korpus Żeliwo sferoidalne EN-JS 1030 Trzpień zaworu Stal nierdzewna SS 2346 Grzyb Uszczelnienie Mosiądz CW602N EPDM Gniazdo Żeliwo sferoidalne EN-JS 1030 Standardowe uszczelnienie trzpienia Venta V212T Maks. ciśnienie zamykania kpa Siłowniki bez sprężyny powrotnej Sprężyna powrotna Numer katalogowy Średnica (mm) Przyłącza Kv Zakres M400 M800 M1500 MV15B M700 MG900 SR 400N 800N 1500N 1500N 700N 900N Rp 1 10 > Rp 1¼ 16 > Rp 1½ 25 > Rp 2 38 > Części zamienne:

13 Zawory regulacyjne 13 V211 Zawór jest przystosowany do pracy z następującymi mediami: Gorąca i zimna woda Woda ze środkami przeciwzamarzającymi takimi jak glikol 50%. Dla medium schłodzonego poniżej 0 C zawór powinien być wyposażony w podgrzewacz dławnicy (numer katalogowy ) dla zabezpieczenia przed zamarznięciem. Budowa Zawór grzybowy dwudrogowy, kołnierzowy Ciśnienie nominalne PN 16 Charakterystyka przepływu Stałoprocentowa Skok 20 mm Regulowalność Kv/Kvmin >50 Nieszczelność Pomijalna Pm 400 kpa, woda Maks. temperatura medium 120 C Min. temperatura medium -20 C Przyłącza Kołnierzowe zgodnie z ISO Materiały Korpus Żeliwo sferoidalne EN-JS 1030 Trzpień zaworu Stal nierdzewna SS 2346 Grzyb Uszczelnienie Mosiądz CW602N EPDM Gniazdo Żeliwo sferoidalne EN-JS 1030 Standardowe uszczelnienie trzpienia Venta V211 Maks. ciśnienie zamykania kpa Siłowniki bez sprężyny powrotnej Sprężyna powrotna Numer katalogowy Średnica (mm) Kv Zakres M310 M400 M800 M1500 MV15B MG900 SR 300N 400N 800N 1500N 1500N 900N > > > > > > > > Części zamienne:

14 14 Zawory regulacyjne V212 Zawór jest przystosowany do pracy z następującymi mediami: Gorąca i zimna woda, Woda ze środkami przeciwzamarzającymi takimi jak glikol 50%. Dla medium schłodzonego poniżej 0 C zawór powinien być wyposażony w podgrzewacz dławnicy (numer katalogowy ) dla zabezpieczenia przed zamarznięciem. Budowa Zawór grzybowy dwudrogowy, kołnierzowy Ciśnienie nominalne PN 16 Charakterystyka przepływu Stałoprocentowa Skok 20 mm Regulowalność Kv/Kvmin >50 Nieszczelność Pomijalna Pm 400 kpa, woda Maks. temperatura medium 120 C Min. temperatura medium -20 C Przyłącza Kołnierzowe zgodnie z ISO Materiały Korpus Żeliwo sferoidalne EN-JS 1030 Trzpień zaworu Grzyb Uszczelnienie Stal nierdzewna SS2346 Mosiądz CW602N EPDM Gniazdo Żeliwo sferoidalne EN-JS 1030 Standardowe uszczelnienie trzpienia Venta V212 Maks. ciśnienie zamykania kpa Siłowniki bez sprężyny powrotnej Sprężyna powrotna Numer katalogowy Średnica (mm) Kv Zakres M400 M800 M1500 MV15B M900C SR 400N 800N 1500N 1500N 900N > > > > Części zamienne:

15 Zawory regulacyjne 15 VGS211F CS (VG211) Zawór jest przystosowany do pracy z następującymi mediami: Gorąca i zimna woda Woda ze środkami przeciwzamarzającymi takimi jak glikol 50%, Para do 200 C. Dla medium schłodzonego poniżej 0 C zawór powinien być wyposażony w podgrzewacz dławnicy (numer katalogowy ) dla zabezpieczenia przed zamarznięciem. Budowa Zawór dwudrogowy, grzybowy, odciążony hydraulicznie Ciśnienie nominalne PN 16 Charakterystyka przepływu Regulowalność Kv/Kv min. Stałoprocentowa DN15-20 >50 DN >35 Nieszczelność Pm 0,02% Kvs 600 kpa woda Maks. temperatura medium 200 C Min. temperatura medium -10 C Przyłącza Kołnierzowe zgodnie z ISO Materiały Korpus Trzpień zaworu Grzyb Gniazdo Uszczelnienie trzpienia Skok DN 15 to DN 25 DN 32 to DN 65 DN 80 to DN 100 Żeliwo szare Stal nierdzewna Stal nierdzewna Stal nierdzewna Pierścień PTFE-V ze sprężyną 16.5 mm 25 mm 45 mm VGS211F...CS Maks. ciśnienie zamykania kpa Siłowniki bez sprężyny powrotnej Sprężyna powrotna Numer katalogowy Opis szczegółowy Średnica (mm) Kv Zakres M400 M800 M1500 MV15B M3000 M700 MG900 SR 400N 800N 1500N 1500N 3000N 700N 900N VGS211F-15CS03 VGS211F-15CS 0.63M SD > VGS211F-15CS04 VGS211F-15CS 1M SD > VGS211F-15CS05 VGS211F-15CS 1.6M SD > VGS211F-15CS07 VGS211F-15CS 2.5M SD > VGS211F-15CS08 VGS211F-15CS 4M SD > VGS211F-20CS VGS211F-20CS 6.3 M SD > VGS211F-25CS VGS211F-25CS 10M SD > VGS211F-32CS VGS211F-32CS 16M SD > VGS211F-40CS VGS211F-40CS 25M SD > VGS211F-50CS VGS211F-50CS 40M SD > VGS211F-65CS VGS211F-65CS 63M SD > VGS211F-80CS VGS211F-80CS 110M SD > VGS211F-100CS VGS211F-100CS 140M SD > Części zamienne:

16 16 Zawory regulacyjne VG221F C (VG222) Zawór jest przystosowany do pracy z następującymi mediami: Gorąca woda lub odpowietrzona zimna woda, Woda odpowietrzona ze środkami przeciwzamarzającymi takimi jak glikol 50%. Dla medium schłodzonego poniżej 0 C zawór powinien być wyposażony w podgrzewacz dławnicy (numer katalogowy ) dla zabezpieczenia przed zamarznięciem. Budowa Zawór dwudrogowy, grzybowy odciążony hydraulicznie Ciśnienie nominalne PN 16 Charakterystyka przepływu Stałoprocentowa Regulowalność Kv/Kvmin >50 Skok DN mm DN 80 DN mm Nieszczelność <0.03% Kv/Cv Pm 200 kpa, woda Maks. temperatura medium 150 C Min. temperatura medium -10 C Przyłącze Kołnierzowe zgodnie z ISO Materiały Korpus Trzpień zaworu Grzyb Gniazdo Uszczelnienie trzpienia Żeliwo szare Stal nierdzewna Mosiądz Żeliwo szare Viton OR VG221F...C Maks. ciśnienie zamykania kpa Siłowniki bez sprężyny powrotnej Sprężyna powrotna Numer katalogowy Opis szczegółowy Skok Średnica (mm) Kv Zakres M800 M1500 MV15B M3000 M700 MG900 SR 800N 1500N 1500N 3000N 700N 900N VG221F-65C VG221F-65C 63M SU > VG221F-80C VG221F-80C 100M SU > VG221F-100C VG221F-100C 130M SU > VG221F-125C VG221F-125C 200M SU > VG221F-150C VG221F-150C 300M SU > Części zamienne:

17 Zawory regulacyjne 17 V222 Zawór jest przystosowany do pracy z następującymi mediami: Gorąca woda lub odpowietrzona zimna woda, Woda odpowietrzona ze środkami przeciwzamarzającymi, takimi jak glikol 50%. Dla medium schłodzonego poniżej 0 C zawór powinien być wyposażony w podgrzewacz dławnicy (numer katalogowy ) dla zabezpieczenia przed zamarznięciem. Budowa Zawór dwudrogowy, grzybowy odciążony hydraulicznie Ciśnienie nominalne PN 16 Charakterystyka przepływu Stałoprocentowa Regulowalność Kv/Kvmin >50 Skok DN 65 DN 80 DN 150 Nieszczelność Pm 25 mm 45 mm <0.03% Kv/Cv 200 kpa, woda Maks. temperatura medium 150 C Min. temperatura medium -10 C Przyłącze Kołnierzowe zgodnie z ISO Materiały Korpus Trzpień zaworu Grzyb Gniazdo Uszczelnienie trzpienia Żeliwo szare Stal nierdzewna Mosiądz Żeliwo szare Viton OR V222 Maks. ciśnienie zamykania kpa Siłowniki bez sprężyny powrotnej Sprężyna powrotna Numer katalogowy Średnica (mm) Kv Zakres M800 M1500 MV15B M22 M50 M700 MG900 SR 800N 1500N 1500N 2200N 5000N 700N > > > > > Części zamienne: DN65-100: DN : Podgrzewacz dławnicy: DN65-100: DN : Adapter trzpienia: DN :

18 18 Zawory regulacyjne V231 Zawór jest przystosowany do pracy z następującymi mediami: Gorąca i zimna woda, Woda zawierająca fosforany lub z dodatkiem hydrazyny, Woda ze środkami przeciwzamarzającymi takimi jak glikol 50%, Para maks. 2 bary 120 C. Dla medium schłodzonego poniżej 0 C zawór powinien być wyposażony w podgrzewacz dławnicy (numer katalogowy ) dla zabezpieczenia przed zamarznięciem. Budowa Zawór grzybowy dwudrogowy Ciśnienie nominalne PN 25 Charakterystyka przepływu Stałoprocentowa Skok 20 mm Regulowalność Kv/Kvmin Patrz tablica Nieszczelność Do 0,02% Kv/Cv Pm Max. 800 kpa, woda Maks. temperatura medium 150 C Min. temperatura medium -20 C Otwory w kołnierzach Zgodnie z SS 335 i ISO 2084 Materiały Korpus Żeliwo sferoidalne SS0727 (GG40.3) Grzyb i gniazdo Stal nierdzewna SS 2346 Trzpień zaworu Stal nierdzewna SS 2346 Standardowe uszczelnienie trzpienia Venta V231 Maks. ciśnienie zamykania kpa Siłowniki bez sprężyny powrotnej Sprężyna powrotna Numer katalogowy Średnica (mm) Kv Zakres M310 M400 M800 M1500 MV15B MG900 SR 300N 400N 800N 1500N 1500N 900N > > > > > > > > > > > > Części zamienne:

19 Zawory regulacyjne 19 V232 Zawór jest przystosowany do pracy z następującymi mediami: Gorąca i zimna woda, Woda zawierająca fosforany lub z dodatkiem hydrazyny, Woda ze środkami przeciwzamarzającymi takimi jak glikol 50%. Dla medium schłodzonego poniżej 0 C zawór powinien być wyposażony w podgrzewacz dławnicy (numer katalogowy ) dla zabezpieczenia przed zamarznięciem. Budowa Zawór grzybowy dwudrogowy, odciążony hydraulicznie Ciśnienie nominalne PN 25 Charakterystyka przepływu Skok Regulowalność Kv/Kvmin Nieszczelność Pm Stałoprocentowa 20 mm Patrz tablica Do 0,02% Kv/Cv Maks. 800kPa, woda Maks. temperatura medium 150 C Min. temperatura medium -20 C Otwory w kołnierzach Zgodnie z SS 335 i ISO 2084 Materiały Korpus Żeliwo sferoidalne SS0727 (GG40.3) Grzyb i gniazdo Stal nierdzewna SS 2346 Trzpień zaworu Stal nierdzewna SS 2346 Standardowe uszczelnienie trzpienia Venta V232 Maks. ciśnienie zamykania kpa Siłowniki bez sprężyny powrotnej Sprężyna powrotna Numer katalogowy Średnica (mm) Kv Zakres M400 M800 M1500 MV15B MG900 SR 400N 800N 1500N 1500N 900N > > > > Części zamienne:

20 20 Zawory regulacyjne V292 Zawór jest przystosowany do pracy z następującymi mediami: Gorąca i zimna woda, Woda zawierająca fosforany lub z dodatkiem hydrazyny, Odpowietrzona woda ze środkami przeciwzamarzającym takim jak glikol 50%. Dla medium schłodzonego poniżej 0 C zawór powinien być wyposażony w podgrzewacz dławnicy (numer katalogowy ) dla zabezpieczenia przed zamarznięciem. Budowa Zawór grzybowy dwudrogowy odciążony hydraulicznie Ciśnienie nominalne PN 25 Charakterystyka przepływu Skok DN 65 DN 100 DN 125 DN 150 Stałoprocentowa 30 mm 50 mm Regulowalność Kv/Kvmin > 50 Nieszczelność Pm <0.05% Kv/Cv 1600 kpa woda Maks. temperatura medium 150 C Min. temperatura medium -10 C Przyłącze Kołnierzowe zgodnie z ISO Materiały Korpus Żeliwo sferoidalne GG40.3 Trzpień zaworu Stal nierdzewna SS Grzyb Stal nierdzewna SS Gniazdo Stal nierdzewna SS Standardowe uszczelnienie Pierścień PTFE-V ze sprężyną V292 Maks. ciśnienie zamykania kpa Siłowniki bez sprężyny powrotnej Sprężyna powrotna Numer katalogowy Średnica (mm) Kv Zakres M800 M1500 MV15B M22 M50 M700 MG900 SR 800N 1500N 1500N 2200N 5000N 700N 900N > > > > > Części zamienne; DN65-100: DN : Podgrzewacz dławnicy DN65-100: DN : Adapter trzpienia:: DN :

21 Zawory regulacyjne 21 V341 Zawór jest przystosowany do pracy z następującymi mediami: Gorąca i zimna woda, Woda zawierająca takie dodatki jak fosforany lub hydrazynę, Woda ze środkami przeciwzamarzającym takim jak glikol 50%. Dla medium schłodzonego poniżej 0 C zawór powinien być wyposażony w podgrzewacz dławnicy (numer katalogowy ) dla zabezpieczenia przed zamarznięciem. Budowa Zawór grzybowy trójdrogowy Ciśnienie nominalne PN 16 Charakterystyka przepływu A-AB Stałoprocentowa Charakterystyka przepływu B-AB Komplementarna Skok 20 mm Regulowalność Kv/Kvmin Patrz tablica Nieszczelność A-AB Do 0,02% Kv/Cv Nieszczelność B-AB Do 0,05% Kv/Cv Pm 600 kpa Maks. temperatura medium 150 C Min. temperatura medium -20 C Przyłącza Zawór Zewnętrzny gwint rurowy zgodnie z ISO 228/1 Złącza montażowe Patrz Załącznik A Materiały Korpus Grzyb i gniazdo Trzpień zaworu Standardowe uszczelnienie trzpienia Brąz Rg5 Stal nierdzewna SS2346 Stal nierdzewna SS2346 Venta V341 Maks. ciśnienie zamykania kpa Siłowniki bez sprężyny powrotnej Sprężyna powrotna Numer katalogowy Średnica (mm) Przyłącza Kv Zakres M310 M400 M800 M1500 MV15B M700 MG900 SR 300N 400N 800N 1500N 1500N 700N 900N G1B 1.6 > G1B 2.5 > G1B 4.0 > G1¼B 6.3 > G1½B 10 > G2B 16 > G2¼B 25 > G2¾B 38 > Części zamienne:

22 22 Zawory regulacyjne Złącza V341 Gwint wewnętrzny Zawór Φd 1 AA 1 Nr kat. dla złącza, 1 złącze w opakowaniu DN Średnica złącza. Ø wew. (ISO 7/1) mm Uszczelnienie standardowe Uszczelnienie specjalne.* Materiał Nakrętka: Łącznik: żeliwo ciągliwe, ocynkowane żeliwo ciągliwe, ocynkowane Standardowe uszczelnienie trzpienia: Uszczelka Klingersil C4400 lub Uszczelnienie specjalne: Uszczelka PTFE, Kingersil Top Chem 1,5 mm Złącze do lutowania 15 G1B RP ½ G1¼B RP ¾ G1½B RP G2B RP 1¼ G2¼B RP 1½ G2¾B RP * Uszczelnienie specjalne jest przeznaczone do montażu zaworów w instalacjach ogrzewania po stronie sieciowej. Zawór Φd 2 AA 2 Nr kat. dla złącza, 1 złącze w opakowaniu DN Średnica złącza mm mm Uszczelnienie standardowe Uszczelnienie specjalne.* 15 G1B Materiał Nakrętka: żeliwo ciągliwe, ocynkowane Łącznik: Brąz, SS 5204 Standardowe uszczelnienie trzpienia: Uszczelka Klingersil C4400 lub Uszczelnienie specjalne: Uszczelka PTFE, Kingersil Top Chem 1,5 mm Złącze do spawania 20 G1¼B G1½B G2B G2¼B G2¾B * Uszczelnienie specjalne jest przeznaczone do montażu zaworów w instalacjach ogrzewania po stronie sieciowej. Zawór Φd 3 AA 3 Nr kat. dla złącza, 1 złącze w opakowaniu DN Średnica złącza mm mm Uszczelnienie standardowe Uszczelnienie specjalne.* Materiał Nakrętka: Standardowe uszczelnienie trzpienia: żeliwo ciągliwe, ocynk. lub Uszczelnienie specjalne: Łącznik: mosiądz żeliwo ciągliwe, ocynkowane Standardowe uszczelnienie trzpienia: Uszczelka Klingersil C4400 lub Uszczelnienie specjalne: Uszczelka PTFE, Kingersil Top Chem 1,5 mm 15 G1B (1) 20 G1¼B (1) 25 G1½B (1) 32 G2B (1) 40 G2¼B G2¾B (1) Materiał nakrętki: mosiądz SS 5252 * Uszczelnienie specjalne jest przeznaczone do montażu zaworów w instalacjach ogrzewania po stronie sieciowej Dla zaworów 3-drogowych wymagane są 3 zestawy złączy.

23 Zawory regulacyjne 23 VG310R 15-50B Zawory Venta VG310R 15-50B to rodzina precyzyjnych zaworów regulacyjnych przeznaczonych do szerokiego zakresu zastosowań w układach regulacji ogrzewania, chłodzenia, klimatyzacji i ciepłej wody użytkowej. Zawory VG310R 15-50B pracują niezawodnie w szerokim zakresie warunków obsługując ciecze o wysokim stężeniu glikolu i pasmach bardzo wysokiej temperatury. W zaworze zastosowano precyzyjny grzyb podnoszący jego regulowalność i sterowanie przepływem przy małych otwarciach zaworu. Wysoka szczelność zaworu gwarantuje Budowa Zawór grzybowy trójdrogowy zamykany przez wysunięcie trzpienia Klasa ciśnieniowa PN 16 Charakterystyka przepływu Skok Regulowalność (Kvs/Kv min)> 100 Pm stałoprocentowa 11 mm 400 kpa, woda Maks. temp. medium 138 C Min. temp. medium -7 C Maks. stężenie glikolu 60% Podłączenie Gwint wewnętrzny Rp Materiał Korpus Brąz Trzpień Stal nierdzewna 316 Grzyb Uszczelnienie gniazda Gniazdo Standardowe uszczelnienie trzpienia Adapter trzpienia Mosiądz CW602N PTFE dla urządzeń 15 i 20 mm. EPDM dla pozostałych. Brąz Mosiądz z teflonem lub EPDM Zgodność z dyrektywą RoHS, stal ocynkowana VG310R 15-50B Numer katalogowy Typ DN Podłączenie Kvs Regulowalność Maksymalny dopuszczalny spadek ciśnienia kpa z siłownikami MG600C (-SR) Klasa IV-S1 0,005% Klasa IV 0,01% VG310R-15B05 VG310R 15B 0.4E SU00 15 Rp ½ 0.4 >100 VG310R-15B07 VG310R 15B.63E SU00 15 Rp ½ 0.63 >100 VG310R-15B08 VG310R 15B 1E SU00 15 Rp ½ 1.0 > VG310R-20B VG310R 20B 6.3E SU00 20 Rp ¾ 6.3 > VG310R-25B VG310R 25B 10E SU00 25 Rp 1 10 > VG310R-32B VG310R 32B 17E SU00 32 Rp 1¼ 17 > VG310R-40B VG310R 40B 24E SU00 40 Rp 1½ 24 > VG310R-50B VG210R 50B 35E SU00 50 Rp 2 35 > Zawory montowane są bezpośrednio do siłowników Forta typ MG600C, MG600C-SR za pomocą osłony siłownika. Dla pozostałych siłowników Forta wymagany jest adapter trzpienia AV-823. Nie jest możliwe sterowanie tym zaworem przy użyciu siłowników M700 lub MV15B. Zacisk i dławik YBA-689-C

24 24 Zawory regulacyjne V311T Zawór jest przystosowany do pracy z następującymi mediami: Gorąca woda lub odpowietrzona zimna woda, Woda odpowietrzona ze środkami przeciwzamarzającymi takimi jak glikol 50%. Dla medium schłodzonego poniżej 0 C zawór powinien być wyposażony w podgrzewacz dławnicy (numer katalogowy ) dla zabezpieczenia przed zamarznięciem. Budowa Zawór grzybowy trójdrogowy Ciśnienie nominalne PN 16 Charakterystyka przepływu A-AB Stałoprocentowa Charakterystyka przepływu B-AB Komplementarna Skok 20 mm Regulowalność Kv/Kvmin >50 Nieszczelność A-AB i B-AB Pomijalna Pm 400 kpa, woda Maks. temperatura medium 120 C Min. temperatura medium -20 C Przyłącza Wewnętrzny gwint rurowy Rp Materiały Korpus Żeliwo sferoidalne EN-JS 1030 Trzpień zaworu Grzyb Uszczelnienie Stal nierdzewna SS2346 Mosiądz CW602N EPDM Gniazdo Żeliwo sferoidalne EN-JS 1030 Standardowe uszczelnienie trzpienia Venta V311T Maks. ciśnienie zamykania kpa Siłowniki bez sprężyny powrotnej Sprężyna powrotna Numer katalogowy Średnica Opis szczegółowy Kv Zakres M310 M400 M800 M1500 MV15B M700 MG900 SR (mm) 400N 800N 1500N 1500N 700N 900N Rp ½ 1.6 > Rp ½ 2.5 > Rp ½ 4.0 > Rp ¾ 6.3 > Rp 1 10 > Rp 1¼ 16 > Rp 1½ 25 > Rp 2 38 > Części zamienne:

25 Zawory regulacyjne 25 V311 Zawór jest przystosowany do pracy z następującymi mediami: Gorąca i zimna woda, Woda ze środkami przeciwzamarzającymi takimi jak glikol 50%. Dla medium schłodzonego poniżej 0 C zawór powinien być wyposażony w podgrzewacz dławnicy (numer katalogowy ) dla zabezpieczenia przed zamarznięciem. Budowa Zawór grzybowy trójdrogowy, kołnierzowy Ciśnienie nominalne PN 16 Charakterystyka przepływu A-AB Stałoprocentowa Charakterystyka przepływu B-AB Komplementarna Skok 20 mm Regulowalność Kv/Kvmin >50 Nieszczelność A-AB i B-AB Pomijalna Pm 400 kpa, woda Maks. temperatura medium 120 C Min. temperatura medium -20 C Przyłącza Kołnierzowe zgodnie z ISO Materiały Korpus Żeliwo sferoidalne EN-JS 1030 Trzpień zaworu Grzyb Uszczelnienie Stal nierdzewna SS2346 Mosiądz CW602N EPDM Gniazdo Żeliwo sferoidalne EN-JS 1030 Standardowe uszczelnienie trzpienia Venta V311 Maks. ciśnienie zamykania kpa Siłowniki bez sprężyny powrotnej Sprężyna powrotna Numer katalogowy Średnica (mm) Kv Zakres M310 M400 M800 M1500 MV15B M700 MG900 SR 300N 400N 800N 1500N 1500N 700N 900N > > > > > > > > Części zamienne:

26 26 Zawory regulacyjne VG311F C (VG321) Zawór jest przystosowany do pracy z następującymi mediami: Gorąca i zimna woda, Woda ze środkami przeciwzamarzającymi takimi jak glikol 50%. Dla medium schłodzonego poniżej 0 C zawór powinien być wyposażony w podgrzewacz dławnicy (numer katalogowy ) dla zabezpieczenia przed zamarznięciem. Budowa Trójdrogowy zawór mieszający Ciśnienie nominalne PN 16 Przyłącze Kołnierzowe zgodnie z ISO Regulowalność Kv/Kvmin > 50 Charakterystyka przepływu A-AB Stałoprocentowa Charakterystyka przepływu B-AB Liniowa Skok DN65 25 mm DN mm Nieszczelność A-AB DN65-DN150 <0,03% Kv/Cv Nieszczelność B-AB DN65-DN150 <2% Kv/Cv Pm 200 kpa, woda Maks. temperatura medium 150 C Min. temperatura medium Materiały Korpus Trzpień zaworu Grzyb Gniazdo Uszczelnienie trzpienia -10 C Żeliwo szare Stal nierdzewna Mosiądz Żeliwo sferoidalne Viton OR VG311F...C Maks. ciśnienie zamykania kpa Siłowniki bez sprężyny powrotnej Sprężyna powrotna Numer katalogowy Opis szczegółowy Średnica (mm) Kv Zakres M800 M1500 MV15B M3000 M700 MG900 SR 800N 1500N 1500N 3000N 700N 900N VG311F-65C VG311F-65C 63M SU > VG311F-80F VG311F-80C 100M SU > VG311F-100C VG311F-100C- 130M SU > VG311F-125C VG311F-125C 200M SU > VG311F-150C VG311F-150C 300M SU > Części zamienne:

27 Zawory regulacyjne 27 V321 Zawór jest przystosowany do pracy z następującymi mediami: Gorąca i zimna woda, Woda ze środkami przeciwzamarzającymi takimi jak glikol 50%. Dla medium schłodzonego poniżej 0 C zawór powinien być wyposażony w podgrzewacz dławnicy (numer katalogowy ) dla zabezpieczenia przed zamarznięciem. Budowa Trójdrogowy zawór mieszający Ciśnienie nominalne PN 16 Przyłącze Kołnierzowe zgodnie z ISO Regulowalność Kv/Kvmin > 50 Charakterystyka przepływu A-AB Stałoprocentowa Charakterystyka przepływu B-AB Liniowa Skok DN65 25 mm DN mm Nieszczelność A-AB DN65-DN150 <0,03% Kv/Cv Nieszczelność B-AB DN65-DN150W <2% Kv/Cv Pm 200 kpa, woda Maks. temperatura medium 150 C Min. temperatura medium Materiały Korpus Trzpień zaworu Grzyb Gniazdo Uszczelnienie trzpienia -10 C Żeliwo szare Stal nierdzewna Mosiądz Żeliwo sferoidalne Viton OR V321 Maks. ciśnienie zamykania kpa Siłowniki bez sprężyny powrotnej Sprężyna powrotna Numer katalogowy Średnica (mm) Kv Zakres M800 M1500 MV15B M22 M50 M700 MG900 SR 800N 1500N 1500N 2200N 5000N 700N 900N > > > > > Części zamienne: DN65-100: DN-150: Zestaw adaptacyjny - V321 z siłownikiem M16 do przyłącza Forta: Podgrzewacz dławnicy: DN65-100: DN : Adaptery trzpienia: DN65-100: DN : Zaślepka kołnierzowa do podłączenia V321 do zaworu dwudrogowego, np. podczas modernizacji instalacji pompami o zmiennym napędzie. DN , DN , DN , DN ; DN

28 28 Siłowniki zaworów regulacyjnych Siłowniki Siłowniki zaworów regulacyjnych Forta M310, M400, M800, M1500, M3000 Forta jest rodziną siłowników przeznaczonych do współpracy z dwui trójdrogowymi zaworami regulacyjnymi mającymi zastosowanie w następujących systemach: przygotowania ciepłej wody użytkowej, ogrzewania, klimatyzacji i wentylacji. Siłowniki Forta mogą być sterowane sygnałem trójstawnym lub analogowym 0-10V. Sygnał analogowy pozwala na szybsze doregulowanie siłownika. Układ elektroniczny siłownika zapewnia niezmienny czas zamykania niezależnie od skoku zaworu. Połączenie siłownika z zaworem jest bardzo łatwe. W przypadku tych zaworów nie są wymagane żadne dodatkowe elementy połączeniowe. Skok siłownika automatycznie dostosowuje się do skoku zaworu, przez co układ elektroniczny siłownika kontroluje krańcowe położenia zaworu. M310, M400, M800, M1500 M3000 Numery katalogowe Napięcie zasilania Wzrost/spadek Wejście analogowe Napięcie Impedancja Wejścia VH-VC Napięcie Prąd Patrz tabela na następnej stronie 24V AC +25%/-35%, Hz 300 s/60 s 0-10 V Min 100 kω 24 V AC 5 ma Wyjście G1 Napięcie 16V DC +/- 0,3V Obciążalność 25 ma, odporne na zwarcie Temperatura otoczenia Praca -10 do 50 C Składowanie -10 do 50 C Wilgotność względna otoczenia Stopień ochrony Maks. 90% RH IP54 Spełniane normy Emisja zakłóceń EN : 1992 Odporność na zakłócenia EN : 1992 Materiał Korpus Pokrywa Kolor (M310, M400, M800, M1500) Kolor (M3000) Aluminium Tworzywo sztuczne ABS/PC Aluminium/czerwony Czerwony/czarny Wyjście Y Napięcie 2-10 V (0-100%) Obciążalność 2 ma

29 Siłowniki zaworów regulacyjnych 29 Siłowniki Forta Sterowanie analogowe 0-10V Czas pracy/skok Średni pobór mocy Wielkość transformatora Numer katalogowy Opis Siła N 9-25 mm mm mm VA M s 20s M310 S s 20s M s 60s M400 S s 60s M s 20s 30s M800 S s 20s 30s M s 20s 30s M1500-S s 20s 30s M s 20s 30s M3000 S2 3000N 15s 20s 30s Siłowniki Forta dla zaworów Satchwell z/bez adaptera Sterowanie analogowe 0-10V Czas pracy/skok Średni pobór mocy Wielkość transformatora Numer katalogowy Opis Siła N 9-25 mm mm mm VA M800+L2SV s 20s 30s M800-S2+L2SV s 20s 30s Forta Złącza do innych zaworów i akcesoria Numer katalogowy Opis Adapter Forta-Satchwell L2SV Adapter Forta Honeywell M Adapter Forta-Siemens Adapter Forta-Danfoss Adapter DN15-V Adapter DN15-V2XX/V3XX S2-Forta (1) Podgrzewacz trzpienia zaworu Forta Venta (1) (1) Uwaga: nie dla Forta M 700

30 30 Siłowniki zaworów regulacyjnych Forta MG900 SR Siłownik Forta MG900 SR może być sterowany sygnałem trójstawnym lub analogowym 0-10V. Sygnał analogowy pozwala na szybsze doregulowanie siłownika. Układ elektroniczny siłownika zapewnia niezmienny czas zamykania niezależnie od skoku zaworu. Połączenie siłownika z zaworem jest bardzo łatwe. Możliwy tryb pracy ręcznej. Napięcie zasilania Moc Wielkość transformatora 24 V AC +25% / -30%, Hz Średnio 30 VA 50 VA Spełniane normy Emisja zakłóceń EN :1992 Odporność na zakłócenia EN :1992 Czas zamykania zaworu przy zaniku napięcia 20 mm Poniżej 50 s 45 mm Poniżej 95 s Skok Siła Cykl pracy 9 do 32 mm 900 N Max. 20%/60 minut Materiały Korpus Pokrywa Kolor Forta MG900 SR Aluminium Tworzywo sztuczne ABS/PC czarny/czerwony Czas przestawienia Dla sygnału analogowego i skoku mm Dla sygnału analogowego i skoku Wzrost/spadek 15s 20s 300s/60s Sprężyna powrotna Numer katalogowy Opis szczegółowy IP Do góry MG900-SU MG900 SRU-24FM T Wejście analogowe Napięcie Impedancja Wyjścia cyfrowe VH VC Napięcie na rozwartym styku Prąd przy zwartym styku Długość impulsu Wyjście G1 Napięcie Obciążalność 0-10 V Min. 100 kω 24 V AC 5 ma Min. 20 ms 16 V DC ±0.3 V 25 ma, odporne na zwarcie Do dołu MG900-SD MG900 SRD-24FM T Forta MG900 SR Akcesoria Numer katalogowy Opis S2 sygnalizator krańcowy MG900C-SU-PCB Płytka elektroniczna MG900C SRU MG900C-SD-PCB Płytka elektroniczna MG900C SRD Wyjście Y Napięcie 2-10 V (0-100%) Obciążalność 2 ma Temperatura otoczenia Praca -10 to 50 C Składowanie -10 to 50 C Wilgotność względna otoczenia Max. 90% RH Stopień ochrony IP 54

31 Siłowniki zaworów regulacyjnych 31 Forta: MG600C, MG600C-SR Siłowniki MG600C i MG600C-SR to siłowniki Forta o krótkim skoku przeznaczone do stosowania z zaworami VG210R i VG310R. Siłowniki, oferowane w wersji ze sprężyną powrotną i bez sprężyny powrotnej, gwarantują pełną funkcjonalność i wysoką precyzję sterowania. Siłowniki mogą być sterowane sygnałem trójstawnym lub analogowym z możliwością pracy sekwencyjnej dwóch siłowników. Zasilanie 24 V AC +25% / -35%, Hz Cykl pracy Maks 20%/60 minut Analogowe wejście sterowania Wybieralne napięcie 0-10V / 2-10V / 0-5V / 5-10 / 2-6 / 6-10 Impedancja Min. 100 kω Cyfrowe wejście sterowania (trójstawne) Napięcie na wejściu otwartym 24 V AC Prąd przy wejściu zamkniętym 5 ma Czas impulsu Min. 20 ms Wyjście S2 - Opcjonalny przekaźnik położeń krańcowych Typ 2 x SPDT Napięcie 24 VAC Obciążenie 4 A (rezystancyjne) / 1 A (indukcyjne) Numer katalogowy Zwrotny sygnał położenia (Y) Napięcie 2-10 V (0-100%) Obciążenie Temperatura otoczenia Praca Przechowywanie Wilgotność otoczenia 2 ma -10 do +50 C -10 do +50 C maks. 90% względna Szczelność obudowy IP 54 Normy Emisja EN Odporność na zakłócenia EN Materiał Obudowa Aluminium Osłona Tworzywo ABS/PC Kolor Aluminiowy/szary Siłowniki Forta - krótki skok Numer katalogowy Oznaczenie Sprężyna powrotna Działanie VG210R/ VG310R przy sprężynie powrotnej Czas przestawienia Sygnał analogowy Wysunięcie/ wciągnięcie trzpienia Moc transformatora Pobór mocy MG600C MG600C-24FM T s 300 s/60 s 30 VA 4 W 3 W MG600C-S MG600C-24FMS T s 300 s/60 s 30 VA 4 W 3 W (praca) (spoczynek) MG600C-SRU MG600C SRU-24FM T54 00 Trzpień siłownika wciągany (w górę) MG600C-SRD MG600C SRD-24FM T54 00 Trzpień siłownika wysuwany (w dół) A-AB zamknięty 15 s 300 s/60 s 50 VA 21 W 7 W A-AB otwarty 15 s 300 s/60 s 50 VA 21 W 7 W Siłownika MG600C(-SR) nie można stosować z zaworami Satchwell kub Venta o skoku 20 mm. Przykład: V211, V241

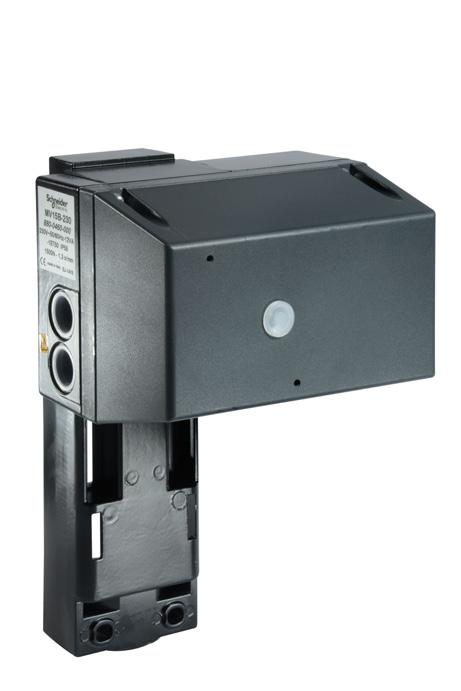

32 32 Siłowniki zaworów regulacyjnych MV15B MV15B-24 oraz MV15B-230 są siłownikami trzypunktowymi przeznaczonymi do współpracy z dwudrogowymi i trójdrogowym zaworami regulacyjnymi w następujących systemach: ogrzewania, wentylacji i klimatyzacji. Połączenie siłownika z zaworem jest bardzo łatwe. Dla zaworów Satchwell przewidziane są adaptery (patrz nr katalogowy na tej stronie). Zakres pracy siłownika jest automatycznie regulowany w zależności od skoku zaworu za pomocą przełączników uruchamianych przez mechanizm ograniczania momentu obrotowego. Siłownik jest dostarczany w dwóch wersjach napięciowych: 24V AC lub 230V AC. Numery katalogowe Napięcie zasilania Moc Wielkość transformatora Prędkość robocza Czas zamykania zaworu dla skoku 20 mm Skok Siła Patrz tabela 24 V AC ±10%, Hz 230 V AC ±10%, Hz 12 VA 15 VA 0.75 mm/s 27s 9 do 45 mm 1500 N Temperatura otoczenia Praca 15 do 50 C Składowanie -25 do +65 C Stopień ochrony IP 55 Siłowniki MV15B Numer katalogowy Opis MV15B MV15B MV15B Zestawy połączeń i akcesoriów Numer katalogowy Opis Napięcie zasilania V AC +10%/ -10% Adapter M700-Satchwell L7SV Wyłącznik krańcowy S2-MV15B Spełniane normy Emisja zakłóceń EN : 1992 Odporność na zakłócenia EN : 1992 Materiały Korpus Pokrywa Kolor Aluminium tworzywo sztuczne ABS/PC Czarny/czerwony Opcjonalny wyłącznik krańcowy S2-MV15B Typ SPDT 10A (indukcyjny) 3A (rezystancyjny) Napięcie 250 V

33 Siłowniki zaworów regulacyjnych 33 Forta M700 Siłownik M700 może być sterowany sygnałem trójstawnym lub analogowym 0-10V. Sygnał analogowy pozwala na szybsze doregulowanie siłownika. Układ elektroniczny siłownika zapewnia niezmienny czas zamykania niezależnie od skoku zaworu. Połączenie siłownika z zaworem jest bardzo łatwe. W przypadku zaworów firmy Schneider Electric nie są wymagane żadne dodatkowe elementy połączeniowe. Dla zaworów Satchwell przewidziane są zestawy połączeniowe (adaptery) (patrz tablica). Skok siłownika automatycznie dostosowuje się do skoku zaworu, przez co układ elektroniczny siłownika kontroluje krańcowe położenia zaworu. Numery katalogowe Napięcie zasilania Moc średnia Wielkość transformatora Czas przestawienia Dla sygnału analogowego i skoku mm Dla sygnału analogowego i skoku s Dla sygnału analogowego i skoku Wzrost/spadek Czas zamykania zaworu przy zaniku napięcia Poniżej 50 s Poniżej 95 s Skok Siła Cykl pracy Wejście analogowe Napięcie Impedancja Patrz tabela na następnej stronie 24V AC +25%/-30%,50-60 Hz 30 VA 50 VA 15 s 30 s 300 s/60 s 20 mm 45 mm 9-52 mm 700 N Maks. 20%/60 min V min. 100 kω Temperatura otoczenia Praca -10 do 50 C Składowanie -10 do 50 C Wilgotność względna otoczenia Maks. 90% RH Stopień ochrony IP 54 Spełniane normy Emisja zakłóceń EN : 1992 Odporność na zakłócenia EN : 1992 Materiały Korpus Pokrywa Kolor SiłownikiForta M700 Numer katalogowy Opis M700-SRSU M700-S2-SRSU M700-SRSD M700-S2-SRSD Aluminium Tworzywo sztuczne ABS/PC Czarny/czerwony Wejścia VH-VC Napięcie Prąd Czas impulsu 24 V AC 5 ma Min. 20 ms Wyjście G1 Napięcie 16V DC + 0.3V Obciążalność 25 ma, odporne na zwarcie Wyjście Y Napięcie 2-10V (0-100%) Obciążalność 2 ma Forta M700 Połączenia dla pozostałych zaworów Numer katalogowy Opis Adapter M700-Satchwell L7SV Legenda: S2 wyłącznik krańcowy SRSU sprężyna przesuwa trzpień do góry SRSD sprężyna przesuwa trzpień w dół

34 34 Siłowniki zaworów regulacyjnych AVUE, AVUX, AVUM Zawory AVUE, AVUX, AVUM to kompaktowe siłowniki o liniowej charakterystyce pracy. Mogą być stosowane z regulatorami sterującymi sygnałem analogowym lub trójstawnym zaworami VP224R. Zawory sterujące przeznaczone są do sterowania przepływem wody gorącej lub lodowej w urządzeniach ogrzewających lub chłodzących, typu klimakonwektory, nagrzewnice współpracujące z systemami o zmiennej ilości powietrza, a także małe centrale wentylacyjne i wymienniki ciepła. Nr katalogowy AVUE5305 AVUE5355 AVUE5304 AVUE5354 AVUX5202 AVUM5601 Sygnał sterujący wejściowy: Sterowanie: VP224R Vdc 24 VAC 230 VAC Możliwość zmiany kierunku działania (RA) Działanie bezpośrednie (DA) Skok (mm): Czas przestawienia w s: Siła (N) - (minimalna) 220 Zasilanie: Pobór mocy (VA) (maks.): AVUE/AVUX: 24 Vac ± 10%, 50 Hz, AVUM: 230 Vac (±10%), 50 Hz Trójstawne 9,5 lub 12,7 zależnie od zainstalowanego zaworu 85 lub 110 s zależnie od długości skoku zaworu Stopień ochrony: IP 40 EMC: Bezpieczeństwo EN i FCC EN Temperatura otoczenia: Praca: 0 do 50ºC Przechowywanie/Transport: -40 do 70ºC Wilgotność otoczenia: Obudowa: Napęd: Silnik: Sprzęgło trzpienia: Sterowanie ręczne: Praca i przechowywanie: wilg. wzgl. 0% do 95%, bez kondensacji Wypraska plastikowa (odporność ogniowa wg UL94V-0) poprzez dźwignik śrubowy napędzany odwracalnym silnikiem synchronicznym za pośrednictwem przekładni i magnetycznego sprzęgła. silnik o stale rozdzielonej fazie, przeznaczony do pracy ciągłej sprzęgło kłowe Regulacja za pomocą śrubokręta przez otwór w pokrywie górnej. W spodniej części AVUE znajduje się przycisk resetu do pracy ręcznej po włączeniu zasilania. Wysokość montażu: Patrz rozdział instalacja na stronie 4. Podłączenia: 3-żyłowy kabel połączeniowy o dł. 1,5 m

35 Siłowniki zaworów regulacyjnych 35 M22A, M50A M22A i M50A są siłownikami elektromechanicznymi przeznaczonymi do współpracy z zaworami dwu- i trójdrogowymi typu V222, V292 oraz V321. Siłowniki M22A o M50A są zasilane napięciem 24V AC i sterowane sygnałem analogowym 0-10V lub 0-20 ma. Siłowniki M22A i M50A mogą być zamawiane jako fabrycznie zamontowane na zaworze. Patrz tabela na stronie 33. Numery katalogowe Napięcie zasilania Moc Czas pracy Czas przestawienia dla skoku 0-50 mm (sygnał analogowy) Cykl pracy Wejście analogowe Napięciowe Impedancja Prądowe Impedancja Temperatura otoczenia Praca Składowanie Wilgotność względna Patrz tabela 24 V AC +10%/-15%, Hz Średnio 15 VA 50Hz, 132s 60Hz, 112s Maks. 80%/60 min. 0 (2) 10 V 30 kω 0 (4) 20 ma 125 kω -20 do +70 C -20 do +70 C <95%RH Stopień ochrony IP 65 Spełnione normy Emisja EN : Odporność na zakłócenia EN : Materiał Obudowa Pokrywa Kolor Masa M22A M50A EN : CoPA Grivory GV-4H PC- żywica poliwęglanowa Czarny/niebieskie 5,4 kg 6,0 kg Siłowniki M22A, M50A Siła Numer katalogowy Opis [N] M22A-24V M50A-24V 5000

36 36 Siłowniki zaworów regulacyjnych M22B, M50B M22B i M50B są siłownikami elektromechanicznymi przeznaczonymi do współpracy z zaworami przelotowymi V222 i V292 oraz trójdrogowymi V321. Siłowniki M22B i 50B są zasilane napięciem 24V AC lub 230V AC i sterowane sygnałem 3-punktowym. Siłowniki mogą zostać wyposażone opcjonalnie w dodatkowe wyłączniki krańcowe oraz mogą być zamawiane jako fabrycznie zamontowane na zaworze patrz tabela na następnej stronie. Numer katalogowy Czas przestawienia Dla skoku 0-50 mm, sterowanie 3 punktowe Cykl pracy Dodatkowy wyłącznik krańcowy S2 Typ Obciążalność Patrz poniższa tablica 50Hz, 132s 60Hz, 112s Max.80%/60 minut bezpotencjałowy 10A, 250V Materiał Obudowa Pokrywa Kolor Masa M22B M50B CoPA Grivory GV-4H PC żywica poliwęglanowa Czarny/niebieski 5.4 kg 6.0 kg Temperatura otoczenia Praca Składowanie Wilgotność względna otoczenia -20 do +70 C -20 do +70 C <95%RH Stopień ochrony IP 65 Normy Emisja zakłóceń EN : Odporność na zakłócenia EN : EN : Siłowniki M22B, M50B Siła N Napięcie zasilania V AC +10%/-15% Pobór mocy 50 Hz Numer katalogowy Opis M22B-24V VA M22B-24V-S VA M22B-230V VA M22B-230V-S VA M50B-24V VA M50B-24V-S VA M50B-230V VA M50B-230V-S VA

37 37 Siłowniki zaworów regulacyjnych 37 Automatyczne zawory regulacyjne PICV VP223R, VP224R Zawory VP223R i VP224R to równoważąco-stabilizujące zawory stosowane w wodnych systemach ogrzewania i chłodzenia. Zawory zapewniają stabilny przepływ wody niezależnie od zmian ciśnienia w instalacji. Zawory stosowane są z siłownikami MP140 i MP200 dla zaworów DN15 do DN32 oraz siłownikami AVU dla zaworów DN40 i DN50. Bez siłownika zawór może pracować jako automatyczny zawór równoważący w instalacjach wymagających ograniczania przepływu. DN15-32 z MP140 Siłownik termiczny DN15-32 z MP200 Siłownik elektromotoryczny DN40-50 z AVU Siłownik elektromotoryczny Klasa ciśnieniowa PN 25 Ciśnienie robocze kpa Działanie Normalnie otwarty (Trzpień wciągnięty, przy użyciu sprężyny) Złącze Rp (ISO 7/1) Temperatura medium-20 C do +120 C Maks. stężenie glikolu 50% Nieszczelność, Q maks 0,01% Precyzja (pomiar przy użyciu złączki Venturiego) 3% Precyzja (pokrętło) Maks. 7%, typowo 5% Minimalny przepływ, Qmaks 1% Skok, VP223R 3,5 mm Skok, VP224R 12,5 mm Materiał Korpus zaworu Mosiądz odporny na odcynkowanie CW602N Dławnica Uszczelki Membrana Trzpień Mosiądz/tworzywo PPS EPDM EPDM wzmacniany nylonem 303 AISI VP223R / VP224R VP223R-15BQL Średnica Zakres przepływu* m 3 /h GPM(US) I/s VP223R-15BQS DN VP223R-15BQH VP223R-20BQS DN20 VP223R-20BQH VP223R-25BQS DN32 VP223R-25BQH VP223R-32BQS DN ) VP224R-40BQS DN VP224R-50BQS DN * Maksymalny regulowany przepływ przy w pełni otwartym zaworze. ** Kvm, pomiar przy użyciu złączki Venturiego za pomocą przenośnego przepływomierza. W wartości tej nie należy używać do wymiarowania zaworu przy użyciu standardowych obliczeń. Więcej informacji znajduje się na wykresie doboru. Venturi (Kvm)** Siłownik MP200, MP140 AVUE, AVUM, AVUX

38 38 Siłowniki zaworów regulacyjnych Wykres doboru automatycznych zaworów regulacyjnych PICV DN 50 S DN 40 S DN 25 H DN 32 S DN 25 S DN 20 H DN 20 S DN 15 H DN 15 S DN 15 L Przepływ

39 Siłowniki zaworów regulacyjnych 39 Siłowniki automatycznych zaworów regulacyjnych PICV MP140 Siłownik elektromotoryczny On/Off (dwupozycyjny) MP140 to termoelektryczny siłownik zapewniający sterowanie typu on/off automatycznymi zaworami sterującymi VP223R. Siłownik MP140 z zaworem VP223R zapewnia stabilizowanie i równoważenie przepływu. Dostępne są wersje do zaworów normalnie otwartych i normalnie zamkniętych. Normalnie otwarty Normalnie zamknięty Siła Maks skok 140 N 4 mm Pierścień mocujący M30 x 1,5 Przewód zasilający Przeznaczony do zaworów Zasilanie MZ140-24T MZ T Prąd rozruchowy Modele 24 V Modele 230 V dł. 2 m dwużyłowy (0,35 mm2) VP223R (DN15-32) 21,8 do 26.8 VAC 50/60 Hz 110 do 250 VAC 50/60 Hz 0,17 A 0,25 A Prąd roboczy Modele 24 V Modele 230 V. Pobór mocy Modele 24 V Modele 230 V Środowisko pracy Temperatura środowiska pracy Temperatura przechowywania Wilgotność Materiał Stopień ochrony 75 ma 8 ma 2 W 2 W +2 do +50 C -45 do +60 C maks. 95 % wilg. wzgl., bez kondensacji Obudowa ognioodporna: Klasa V0 IP 44 / IP41 Numer katalogowy Funkcje Napięciowe MP140NC-24T Normalnie zamknięty 24 VAC 50/60 Hz MP140NO-24T Normalnie otwarty 24 VAC 50/60 Hz MP140NC-230T Normalnie zamknięty VAC 50/60 Hz MP140NO-230T Normalnie otwarty VAC 50/60 Hz

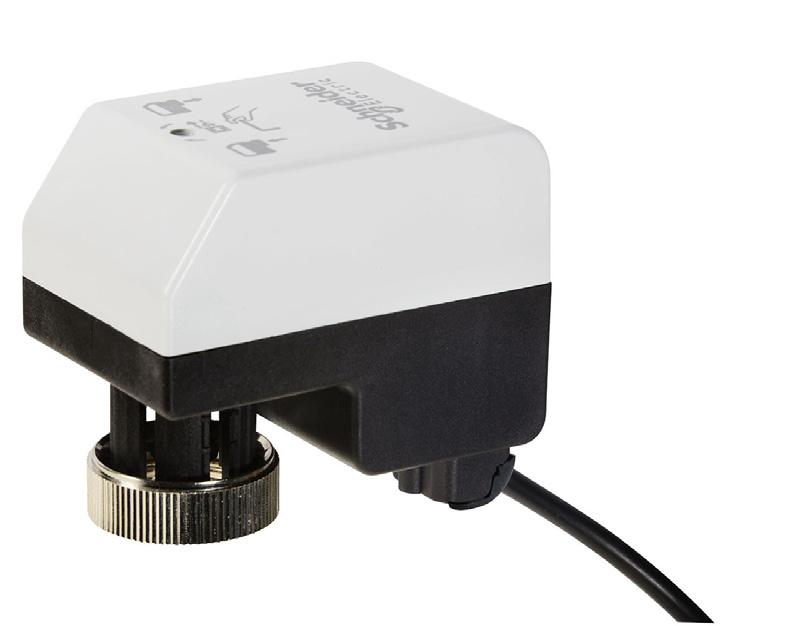

40 40 Siłowniki zaworów regulacyjnych MP200 Siłownik liniowy zaworów o krótkim skoku MP200 to kompaktowy siłownik liniowy do automatycznych zaworów regulacyjnych VP223R. Siłownik sterowany jest sygnałem trójstawnym i analogowym 0-10V. Czas przestawienia rzędu 60 s zapewnia bardzo precyzyjne sterowanie przepływem. Wszystkie modele posiadają sygnalizację położenia i umożliwiają sterowanie ręczne. Siłownik MP200 Siła Skok Prędkość Przewód zasilający Czas przestawienia z zaworem VP223R 200 N 3,5 mm / 5 mm 18 s/mm (50Hz), 15 s/mm (60Hz) 3-żyłowy o dł. 1,5 m 63 s (50Hz) 52 s (60Hz) Zalecane wyłączenie sygnału regulatora 120% pełnego przestawienia (dla modułu trójstawnego) Zasilanie MP200-24F/MP200-24M MP F 21,6 do 26,4 VAC (50/60Hz) 207 do 253 VAC (50/60Hz) Pobór mocy MP200-24F MP F. MP200-24M 0,6 W (0,7 VA) 1 W (5 VA) 1,0 W (1 VA) Środowisko pracy Temperatura środowiska pracy -5 do 55 C Temperatura przechowywania Klasa ochrony Poziom hałasu Waga Wilgotność -25 do +65 C IP43/IP41 (zależnie od położenia montażu) 35 dba 162 g Maks. 95%, bez kondensacji Numer katalogowy Sterowanie Napięciowe MP200-24M Sterowanie analogowe 0-10V MP200-24F Trójstawne 24 V MP F Trójstawne 230V AVUE, AVUX, AVUM Siłowniki AVUE, AVUX, AVUM to kompaktowe siłowniki automatycznych zaworów regulacyjnych VP224R o długim skoku. Siłowniki sterowane są sygnałem trójstawnym 24 V lub 230 V, lub analogowym 0-10V. : Numer katalogowy Sterowanie Napięciowe AVUE5354 Sterowanie analogowe 0-10V AVUX5202 Trójstawne 24 V AVUM5601 Trójstawne 230V

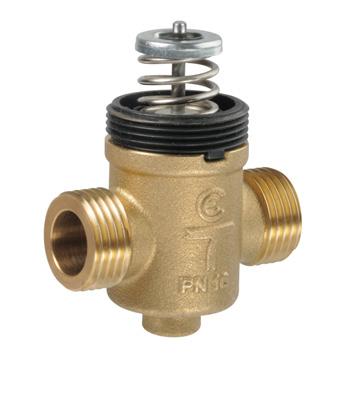

41 Zawory strefowe i siłowniki 41 Zawory strefowe krótki skok (2,5 mm) VZ*08* Liniowe zawory strefowe serii VZ mają zastosowanie w układach elektrycznej elektronicznej regulacji temperatury klimakonwektorów i belek chłodzących dla nagrzewnic i chłodnic. Seria obejmuje następujące typy zaworów: dwudrogowy, trójdrogowy, trójdrogowy z obejściem. Zawory posiadają podwójny O-ring na końcówkach zapewniający szczelność na obu przyłączach, dzięki czemu nie występują straty energii wskutek wycieków na zaworze. Wszystkie modele są wyposażone w nasadkę do regulacji ręcznej, np. przy zalewaniu instalacji po montażu. Typy zaworów Dwudrogowe, trójdrogowe, trójdrogowe z obejściem (patrz nr katalogowe w tablicy poniżej) Ciśnienie robocze Skok Maks. prędkość cieczy Media Zawory dwudrogoowe VZ208E PN mm 3 m/s Woda, woda + glikol (maks.30%) Temperatura 5 do 95 C Nieszczelność 0% (szczelnie zamknięty ) Materiały Korpus zaworu Trzpień zaworu Uszczelnienie trzpienia Uszczelnienie przyłącza Mosiądz Stal nierdzewna Podwójny pierścień OR EPDM EPDM Roz. Przyłącze Kvs Gwint zewnętrzny, przyłącze gwintowane A-AB Nr katalog. Opis Max. zamknięcie siłownika MZ VZ208E-15BP01 VZ208E-15BP 0.25E SU VZ208E-15BP02 VZ208E-15BP 0.4E SU 00 DN 15 G1/2A 0.6 VZ208E-15BP03 VZ208E-15BP 0.6E SU kpa 1 VZ208E-15BP04 VZ208E-15BP 1.0E SU VZ208E-15BP05 VZ208E-15BP 1.6E SU VZ208E-20BP07 VZ208E-20BP 2.5E SU 00 DN20 G3/4A 4 VZ208E-20BP08 VZ208E-20BP 4.0E SU kpa 6 VZ208E-20BP09 VZ208E-20BP 6.0E SU 00 Zawory trójdrogowe VZ208E Roz. DN 15 DN20 Roz. DN 15 DN20 Przyłącze G1/2A G3/4A Zawory trójdrogowe z obejściem VZ408E Przyłącze G1/2A G3/4A Kvs Gwint zewnętrzny, przyłącze gwintowane Max. zamknięcie siłownika MZ140 A-AB B-AB Nr katalog. Opis VZ308E-15BP01 VZ308E-15BP 0.25E SU VZ308E-15BP02 VZ308E-15BP 0.4E SU VZ308E-15BP03 VZ308E-15BP 0.6E SU kpa VZ308E-15BP04 VZ308E-15BP 1.0E SU VZ308E-15BP05 VZ308E-15BP 1.6E SU VZ308E-20BP07 VZ308E-20BP 2.5E SU kpa VZ308E-20BP08 VZ308E-20BP 4.0E SU kpa A-AB 6 4 VZ308E-20BP09 VZ308E-20BP 6.0E SU kpa B-AB Kvs Gwint zewnętrzny, przyłącze gwintowane A-AB B-AB Nr katalog. Opis VZ408E-15BP01 VZ408E-15BP 0.25E SU VZ408E-15BP02 VZ408E-15BP 0.4E SU VZ408E-15BP03 VZ408E-15BP 0.6E SU VZ408E-15BP04 VZ408E-15BP 1.0E SU 00 Max. zamknięcie siłownika MZ kpa VZ408E-15BP05 VZ408E-15BP 1.6E SU 00 2,5 1.6 VZ408E-20BP07 VZ408E-20BP 2.5E SU kpa VZ408E-20BP08 VZ408E-20BP 4.0E SU kpa A-AB 6 4 VZ408E-20BP09 VZ408E-20BP 6.0E SU kpa B-AB Close-off = maks. różnica ciśnień dopuszczalna przez gniazdo zaworu do pewnego działania.

42 42 Zawory strefowe i siłowniki Siłowniki zaworów strefowych krótki skok (2,5 mm) MZ140-24M, MZ140-24T, MZ T MZ140-24M, MZ140-24T, MZ T są siłownikami termoelektrycznymi przeznaczonymi do sterowania modulacyjnego do współpracy z zaworem strefowym VZ*08*. Przy wyłączonym zasilaniu lub sygnale sterującym 0V DC, siłownik MZ140-24M zamyka zawór strefowy VZ*08*. Po otrzymaniu sygnału sterującego 10V DC siłownik całkowicie otwiera zawór. Temperatura Pracy 2 do 50 C Składowania -45 do 60 C Siła 90 N Maks. skok 4 mm Pierścień złącza M30 x 1,5 Przewód zasilający 2 m Materiał Obudowa ognioodporna: VO kl. Stopień ochrony IP 44 (dla montażu pionowego) Numer katalogowy Opis produktu Sygnał sterujący Napięcie zasilania Pobór mocy VAC ma A Prąd rozruchu Odpowiedni zawór MZ140-24M MZ140-24M 2M V MZ140-24T MZ140-24T 2M44 00 On/Off MZ T MZ14-230T 2M44 00 On/Off VZ*8 Kv 0.25 to 2.5

43 Zawory strefowe i siłowniki 43 Zawory strefowe długi skok (5,5 mm) VZ219, VZ319, VZ419 Seria obejmuje następujące typy zaworów: dwudrogowy, trójdrogowy, trójdrogowy z obejściem. Skok 5,5 mm w połączeniu z elektromechanicznym siłownikiem dużej rozdzielczości MZ20 zapewnia dobrą regulację ogrzewania wodnego. Zawory posiadają podwójny O-ring na grzybku zapewniający szczelność na obu przyłączach, dzięki czemu nie występują straty energii wskutek wycieków na zaworze. Wszystkie modele są wyposażone w nasadkę do regulacji ręcznej, np. przy zalewaniu instalacji po montażu. Ciśnienie robocze Skok Maks. prędkość cieczy Zawory dwudrogowe VZ219E Rozm. Złącze DN 15 G1/2A DN20 G3/4A 1600 KPa max 5.5 mm 3 m/s Dopuszczalne ciecze Woda, woda + glikol (maks. 30%) Temperatura 2 do 95 C Charakterystyka przepływu Stałoprocentowa Liniowa Zawory trójdrogowe VZ319E Bezpośrednia droga (A-AB) Droga obejścia (B-AB) Przyłącza Materiały Korpus zaworu Trzpień zaworu Kvs Gwint zewnętrzny, uszczelka płaska Max. Close-off A-AB Nr katal. Opis 0.25 VZ219E-15BP01 VZ219E-15BP 0.25E SU VZ219E-15BP02 VZ219E-15BP 0.4E SU VZ219E-15BP03 VZ219E-15BP 0.6E SU 00 1 VZ219E-15BP04 VZ219E-15BP 1.0E SU VZ219E-15BP05 VZ219E-15BP 1.6E SU 00 2 VZ219E-15BP06 VZ219E-15BP 2.0E SU VZ219E-20BP07 VZ219E-20BP 2.5E SU 00 4 VZ219E-20BP08 VZ219E-20BP 4.0E SU 00 6 VZ219E-20BP09 VZ219E-20BP 6.0E SU 00 Gwint zewnętrzny, przyłącze płaskie lub stożkowe siłownika MZ kpa 250 kpa 150 kpa Mosiądz Stal nierdzewna Uszczelnienie trzpienia zaworu Podwójny pierścień O-ring EPDM Uszczelnienie przyłącza EPDM Rozm. DN 15 DN20 Rozm. DN 15 DN20 Złącze G1/2A G3/4A Złącze G1/2A G3/4A Kvs Gwint zewnętrzny, uszczelka płaska Max. Close-off siłownika MZ20 A-AB B-AB Nr katal. Opis VZ319E-15BP01 VZ319E-15BP 0.25E SU VZ319E-15BP02 VZ319E-15BP 0.4E SU VZ319E-15BP03 VZ319E-15BP 0.6E SU VZ319E-15BP04 VZ319E-15BP 1.0E SU VZ319E-15BP05 VZ319E-15BP 1.6E SU VZ319E-15BP06 VZ319E-15BP 2.0E SU VZ319E-20BP07 VZ319E-20BP 2.5E SU kpa 250 kpa VZ319E-20BP08 VZ319E-20BP 4.0E SU kpa A-AB 6 4 VZ319E-20BP09 VZ319E-20BP 6.0E SU kpa B-AB Zawory trójdrogowe VZ319E Zawory trójdrogowe z obejściem VZ419E Kvs Gwint zewnętrzny, uszczelka płaska Max. Close-off siłownika MZ20 A-AB B-AB Nr katal. Opis VZ419E-15BP01 VZ419E-15BP 0.25E SU VZ419E-15BP02 VZ419E-15BP 0.4E SU VZ419E-15BP03 VZ419E-15BP 0.6E SU VZ419E-15BP04 VZ419E-15BP 1.0E SU VZ419E-15BP05 VZ419E-15BP 1.6E SU VZ419E-15BP06 VZ419E-15BP 2.0E SU 00 2,5 1.6 VZ419E-20BP07 VZ419E-20BP 2.5E SU kpa 250 kpa VZ419E-20BP08 VZ419E-20BP 4.0E SU kpa A-AB 6 4 VZ419E-20BP09 VZ419E-20BP 6.0E SU kpa B-AB

44 44 Zawory strefowe i siłowniki Siłowniki zaworów strefowych długi skok (5,5 mm) MZ20A MZ20A jest siłownikiem strefowym przeznaczonym do współpracy z zaworami serii: VZ219, VZ319, VZ419 o średnicy DN15. Siłowniki MZ20A stosuje się w instalacjach klimakonwektorów, aparatach indukcyjnych, małych nagrzewnicach lub chłodnicach oraz układach regulacji strefowej. Niezawodna długookresowa praca jest zagwarantowana dzięki temu, że nie jest konieczny mechaniczny potencjometr sprzężenia zwrotnego oraz mechaniczne wyłączniki krańcowe. Dzięki automatycznej funkcji synchronizacji punkt wyłączenia jest samonastawny. Pozycjonowanie zaworu oraz regulacja charakterystyki przepływu jest bardzo dokładna w oparciu o czas przestawienia (100 s.) Napięcie wejścia 24V AC 50/60 Hz Pobór mocy 1 VA Prędkość 18 s/mm (50 Hz) 15s/mm (60 Hz) Temperatura Pracy -5 do 55 C Przechowywania 25 do 65 C Siła 200 N Maks. skok 6,5 mm Przewód połączeniowy trójżyłowy 1,5 m Stopień ochrony IP 43 (dla montażu pionowego) Siłownik MZ20A dla zaworów strefowych VZ29/39/49 Numer katalogowy Opis Sygnał sterujący MZ20A Do wyboru * MZ20A-R 0-10 V * 0-10V, 6-9V,1-5V, 2-10V, 4-7V, 6-10V, 8-11V MZ20B MZ20B jest siłownikiem elektromechanicznym przeznaczonym do 3-punktowego sterowania małymi zaworami serii VZ219/ VZ319/VZ419. Stosowany jest w klimakonwektorach, aparatach indukcyjnych, małych nagrzewnicach lub chłodnicach oraz układach regulacji strefowej. Siłownik nie posiada mechanicznego potencjometru sprzężenia zwrotnego oraz mechanicznych wyłączników krańcowych, co gwarantuje niezawodną, długookresową pracę. Napięcie pracy 24V DC lub AC, 50/60 Hz Pobór mocy 0.5 VA Prędkość 18 s/mm (50 Hz) 15 s/mm (60 Hz) Temperatura Pracy -5 do +55 C Składowania -25 do +65 C Siła 200 N Maks. skok 6.5 mm Przewód połączeniowy trójżyłowy, 1.5 m Stopień ochrony IP 43 (dla montażu pionowego) MZ20B siłownik dla zaworów strefowych VZ29/39/49 Numer katalogowy Opis MZ20B-24

45 Zawory strefowe i siłowniki 45 Zawory strefowe długi skok (6,5 mm) Zawory strefowe są przeznaczone głównie do sterowania przepływem zarówno zimnej jak i ciepłej wody przez klimakonwenktory. VZ22, VZ32, VZ42 Te małe zawory liniowe serii VZ są stosowane do sterowania przepływem gorącej i/lub zimnej wody w klimakonwektorach oraz w układach sterowania regulacji temperatury dla małych nagrzewnic i chłodnic. Zawory współpracują z siłownikami MZ18 lub MZ10. Typy zaworów Zawór dwudrogowy Zawór trójdrogowy Zawór trójdrogowy z obejściem Ciśnienie nominalne Charakterystyki przepływu VZ22 VZ32 VZ42 PN16 Stałoprocentowa A-AB Liniowa dla obejścia B-AB VZ22 Numer katalogowy Średnica (mm) Maks. ciśnienie zamykania kpa MZ18L / MZ18A / MZ18B MZ10T Kv 180N 96N (1) (1) Zakres Zawór dwudrogowy 50:1 Zawór trójdrogowy Nieszczelność Podłączenie 50: 1 dla regulowanego portu <0,02% Kv Gwint zewnętrzny Medium Woda zgodnie z VDI 2035 maks.50% zawartości glikolu Zakres temperatur medium 2 do 120 C Materiały Korpus zaworu Trzpień zaworu Grzyb Działanie Zawór dwudrogowy Zawór trójdrogowy Skok (1) do ciśnienia systemu 1000 kpa DN15 żółty mosiądz DN20 czerwony mosiądz Stal nierdzewna Mosiądz Wysunięcie trzpienia otwiera przelot A do B Wysunięcie trzpienia zamyka przelot A do AB Informacja na temat złączy montażowych Załącznik B. 6.5 mm VZ32 Numer katalogowy Średnica (mm) Maks. ciśnienie zamykania kpa MZ18L/ MZ18A/ MZ18B MZ10T Kv 180N 96N A-AB B-AB (1) (1) VZ42 Numer katalogowy Średnica (mm) Maks. ciśnienie zamykania kpa MZ18L/ MZ18A/ MZ18B MZ10T Kv 180N 96N A-AB B-AB

46 46 Zawory strefowe i siłowniki Siłowniki zaworów strefowych VZ22, VZ32, VZ42 MZ18A MZ18A jest siłownikiem przeznaczonym do współpracy z małymi zaworami liniowymi serii VZ22, VZ32 i VZ42. MZ18A stosowany jest w instalacjach klimakonwektorów, aparatach indukcyjnych, małych nagrzewnicach lub chłodnicach oraz w układach regulacji strefowej. Siłownik sterowany jest sygnałem analogowym 0-10V lub 2-10V. Siłownik nie posiada mechanicznego potencjometru sprzężenia zwrotnego oraz mechanicznych wyłączników krańcowych, co gwarantuje niezawodną i długookresową pracę. Dzięki funkcji automatycznej synchronizacji siłownik sam ustawia położenia krańcowe. Czas przestawienia siłownika 150 s, oraz sposób pozycjonowania zaworu zapewniają właściwą pracę układu regulacji. Napięcie zasilania 24V AC, ± 15%,50/60 Hz Pobór mocy 1,4 VA Sygnał sterujący analogowy 0-10 V, 2-10 V Obciążalność <0,1 ma Kierunek działania bezpośredni/odwrotny (do wyboru) Skok 6,5 mm Czas przestawienia 150 s dla 50 Hz 120 s dla 60 Hz Siła 180 N (dla zaworów DN 15-20) Stopień ochrony IP40 zgodnie z EN Siłownik MZ18A dla zaworów strefowych VZ22/ VZ32/VZ42 Numer katalogowy Opis MZ18A-24 Klasa izolacji III zgodnie z EN Przewód połączeniowy 1,5 m Pierścień złącza M 30 x 1,5 Temperatura otoczenia 0 do 55 C Stopień ochrony IP 42 MZ18B MZ18B jest siłownikiem przeznaczonym do współpracy z małymi zaworami serii VZ22, VZ32 i VZ42. Stosowany jest w instalacjach klimakonwektorów, aparatach indukcyjnych, małych nagrzewnicach lub chłodnicach oraz w układach regulacji strefowej. Siłownik nie posiada mechanicznego potencjometru sprzężenia zwrotnego oraz mechanicznych wyłączników krańcowych, co gwarantuje niezawodną i długookresową pracę. Napięcie pracy 24V AC + 10%/-30%; 50/60 Hz Pobór mocy 0,7 VA Sygnał sterujący 3-punktowy Skok 6.5 mm Czas przestawienia 150 s dla 50 Hz 120 s dla 60 Hz Siła 180 N (dla zaworów DN 15-20) Stopień ochrony IP40 zgodnie z EN Klasa izolacji III zgodnie z EN Przewód połączeniowy 1.5 m Pierścień złącza M 30 x 1,5 Temperatura otoczenia 0 do 60 C Stopień ochrony IP 42 Siłownik MZ18B dla zaworów strefowych VZ22/ VZ32/VZ42 Numer katalogowy Opis MZ18B

47 Zawory strefowe i siłowniki 47 MZ18L Siłownik MZ18L przeznaczony jest do sterowania zaworami VZ22, VZ32 i VZ42 w obiektach rozproszonych. Napięcie zasilania 24 VAC, ± 20%, 50/60 Hz Pobór mocy 1,4 VA Sygnał sterujący SNVT_lev_percent 0-100% Protokół komunikacyjny LonTalk Kanał FTT10A Skok6,5 mm Czas przestawienia 150 s przy 50 Hz; 120 s przy 60 Hz Siła 180 N (dla zaworów DN 15-20) Klasa izolacji III Przewód połączeniowy 1,5 mm Pierścień złącza M 30 x 1,5 Temperatura otoczenia podczas działania 0 do 55 C Szczelność obudowy IP 42 MZ18L - Siłowniki zaworów strefowych VZ22/32/42 Numer katalogowy Opis MZ18L (LON)

48 48 Siłowniki zaworów grzejnikowych Siłowniki zaworów grzejnikowych MR90 MR90 jest siłownikiem termoelektrycznym, przeznaczonym do sterowania on/off zaworami grzejnikowymi. Siłowniki przeznaczone są do promienników ciepła, takich jak grzejniki, ogrzewanie podłogowe, klimakonwektory, aparaty indukcyjne i małe nagrzewnice. Siłowniki współpracują z regulatorami ze sterowaniem on/off. Czas otwarcia/zamknięcia Około 5,5 min Siła 90 N Maks skok 4 mm Pierścień złącza M 30 x 1,5 Przewód połączeniowy 2 m, biały Maksymalna temperatura otoczenia pracy 50 C Normalnie otwarty Normalnie zamknięty Stopień ochrony MR90 NC MR90 NO IP43 (montaż pionowy) IP41 (montaż poziomy) IP40 (montaż pionowy pod zaworem) IP44 (dowolne położenie) MR90 - siłownik do zaworów grzejnikowych Zasilanie Pobór mocy (praca) Pobór mocy (rozruch) Działanie zaworu Numer katalogowy Typ V W VA Stan bez napięcia MR90NO-24T MR90NOU-24T-2M V AC/DC 2 4 Normalnie otwarty MR90NC-24T MR90NCD-24T-2M V AC/DC 2 4 Normalnie zamknięty MR90NO-230T MR90NOU-230T-2M VAC 2 50 Normalnie otwarty MR90NC-230T MR90NCD-230T-2M VAC 2 50 Normalnie zamknięty Współpracujące zawory Producent Typ zaworu Adapter Honeywell VT220E Nie wymagany Heimeier Nie wymagany Minstral Nie wymagany Danfoss RAS-C Drayton TRV-4 Nie wymagany TA TRV-2/TRV-4 Nie wymagany

49 Siłowniki zaworów grzejnikowych 49 MZ09B MZ09B jest siłownikiem przeznaczonym do 3-punktowego sterowania zaworami o małym skoku. Stosowany jest w klimakonwektorach, aparatach indukcyjnych, małych nagrzewnicach lub chłodnicach oraz w układach regulacji strefowej. Brak wyłączników krańcowych oraz potencjometru położenia zwrotnego zapewnia długą i niezawodną pracę. Napięcie pracy 24V AC + 10%/-30%; 50/60 Hz Pobór mocy 0.7 VA Sygnał sterujący 3-punktowy Skok 1,6 mm sterowany skok zaworu 7,9 mm pełny skok siłownika Czas przestawienia 36 s/1,6 mm skoku zaworu Siła 90 N Stopień ochrony IP43 zgodnie z EN Przewód połączeniowy 0.9 m Pierścień złącza M 30 x 1.5 Temperatura otoczenia 0 do 60 C Stopień ochrony IP 42 Siłownik MZ09B dla zaworów grzejnikowych Numer katalogowy Opis MZ 09B 2,5mm Obsługiwane zawory Producent Typ zaworu Adapter Honeywell V100, V200 Nie wymagany Heimeier Nie wymagany Siemens L&S Duogyr Nie wymagany Danfoss Seria RA2000, RA-PN MZ09L Siłownik MZ09L LON znajduje zastosowanie w systemach sterowania rozproszonego. Zapewnia użytkownikom możliwość efektywnego zarządzania energią oraz elastyczność rozwiązań. Siłownik obsługuje standardowe zmienne sieciowe SNVT dzięki czemu możliwa jest współpraca z innymi urządzeniami opartymi na technologii LonWorks. MZ09L jest małym siłownikiem liniowym dedykowanym do współpracy z serią zaworów grzejnikowych. Wykorzystywany jest również w instalacjach klimakonwektorów, aparatach indukcyjnych, małych nagrzewnicach i chłodnicach oraz w układach regulacji strefowej. Siłownik MZ09L może współpracować ze wszystkimi sterownikami opartymi na technologii LonWorks. Wszystkie ustawienia i konfiguracja mogą być dokonane przy użyciu standardowych narzędzi konfiguracyjnych. Siłownik MZ09L dla zaworów grzejnikowych Numer katalogowy Opis MZ 09L(LON) 2,5mm Napięcie zasilania 24V AC, ± 20%, 50/60 Hz Pobór mocy 1.4 VA Sygnał sterujący SNVT_lev_percent 0-100% Protokół komunikacyjny LonTalk Kanał FTT10A Skok 2.5 mm Czas przestawienia 53 s dla 50 Hz 44 s dla 60 Hz Siła 90N (dla zaworów o średn. DN20) Stopień ochrony IP 42 Klasa izolacji III Przewody połączeniowe 1,5 m, trójżyłowy 1,5 m, dwużyłowy Pierścień złącza M 30 x 1.5 Temperatura otoczenia 0 do 55 C Obsługiwane zawory Producent Typ zaworu Adapter Honeywell V100, V200 Nie wymagany Heimeier Nie wymagany Siemens L&S Duogyr Nie wymagany Danfoss Seria RA2000, RA-PN Danfoss Seria RAVL Markaryd Seria MIMA Minor

50 50 Zawory klapowe i siłowniki Zawory klapowe VF208W 25-80NS & NZ ZALETY: Okładzina z kauczuku EPDM umożliwiająca szczelne zamknięcie zaworu Aprobata do stosowania w układach wody pitnej DN (DVGW) Bezobsługowe, podwójne uszczelnienie trzpienia, centralne łożyskowanie tarczy Dobra charakterystyka natężenia przepływu Konstrukcyjnie zabezpieczony przed wykraplaniem Nie ma konieczności stosowania dodatkowych zestawów połączeniowych OPCJE: (zamawiane dodatkowo) Połączenie kołnierzowe (lugged) Dysk ze stali nierdzewnej dla DN100 do DN 200 dla układów wody pitnej Budowa Zawory klapowe Ciśnienie nominalne PN16 Temperatura medium -10 do 100 C Pm Maks. 400 kpa Materiały Korpus Wykładzina Tarcza Trzpień zaworu Żeliwo sferoidalne (EN-JS1030) Kauczuk etylenowo-propylenowy DN25-80: (AISI316) DN : (EN-JS1030) Stal nierdzewna QT Tarcza Kv Numer katalogowy Opis szczegółowy Max P (kpa) Siłownik DN25 26 VF208W-25NS VF208W-25NS 26E B MF20 DN VF208W-32NS VF208W-32NS 26.5E B MF20 DN40 50 VF208W-40NS VF208W-40NS 50E B MF20 DN VF208W-50NS VF208W-50NS 115E B MF20 DN VF208W-65NS VF208W-65NS 260E B MF20 DN VF208W-80NS VF208W-80NS 375E B MF20 DN VF208W-100NZ VF208W-100NZ 760E B MF20 DN VF208W-125NZ VF208W-125NZ 1025E B MF40 DN VF208W-150NZ VF208W-150NZ 1790E B MF40 DN VF208W-200NZ VF208W-200NZ 3500 B MF40

51 Zawory klapowe i siłowniki 51 Siłowniki zaworów klapowych MF20 / MF20-R MF20 / MF40 MF40 jest siłownikiem elektromechanicznym przeznaczonym do współpracy z zaworami klapowymi VF208W Cechy: Modele ze sterowaniem sygnałem 0-10V, trójstawnym i On/Off Przycisk i dźwignia sterowania ręcznego Wskaźnik położenia Nie są wymagane dodatkowe zestawy połączeniowe MF40 MF40ER MF20SR Numer katalogowy Sterowanie Moment obrotowy Napięcie zasilające Pobór mocy podczas postoju Pobór mocy podczas pracy Moc obliczeniowa Czas przestawienia 90º MF20-24F On-Off / 3P 20Nm 24V AC/DC 0.2W 2.5W 5.5VA 90 s MF20-230F On-Off / 3P 20Nm 203V AC 0.4W 3W 7VA 90 s MF20-24M 2-10V 20Nm 24V AC/DC 0.4W 2.5W 5VA 90 s MF20-24L LON 20Nm 24V AC/DC 1.25W 3W 6VA 90 s MF40-24F On-Off / 3P 40Nm 24V AC/DC 2W 4W 6VA 150 s MF40-230F On-Off / 3P 40Nm 230V AC 2W 5W 9VA 150 s MF40-24M 2-10V 40Nm 24V AC/DC 1.5W 4.5W 6.5VA 150 s MF40-24L LON 40Nm 24V AC/DC 1.5W 4W 7VA 90 s Sterowanie Zasilanie Moment obrotowy Numer katalogowy Opis szczegółowy Odpowiedni do zaworów VF208W On-Off / 3P 24V AC/DC 20Nm MF20-24F MF20-24F T54 00 DN On-Off / 3P 230V AC 20Nm MF20-230F MF20-230F T54 00 DN V 24V AC/DC 20Nm MF20-24M MF20-24M T54 00 DN LON 24V AC/DC 20Nm MF20-24L MF20-24L 1M54 00 DN On-Off / 3P 24V AC/DC 40Nm MF40-24F MF40-24F T54 00 DN On-Off / 3P 230V AC 40Nm MF40-230F MF40-230F T54 00 DN V 24V AC/DC 40Nm MF40-24M MF40-24M T54 00 DN

52 52 Zawory obrotowe i siłowniki Zawory obrotowe VTRE VTRE jest trójdrogowym zaworem obrotowym i może pracować jako zawór mieszający lub rozdzielający. VTRE znajduje zastosowanie w układach ogrzewania, chłodzenia oraz klimatyzacji o umiarkowanych wymaganiach w zakresie ciśnienia różnicowego i szczelności. Zawór VTRE jest przystosowany do pracy w układach zawierających do 50% glikolu. Zawór jest dostarczany z dźwignią do ręcznego otwierania zaworu. Siłownik dostarczany jest oddzielnie. Typ zaworu Obrotowy Charakterystyka Liniowa Kąt obrotu trzpienia zaworu 90 Ciśnienie nominalne PN 6 Materiały Korpus Tuleja Żeliwo Mosiądz Przyłącza Kołnierzowe DIN 2531 Temperatura wody Maks. 110 C Min. Maks. spadek ciśnienia Nieszczelność -10 C 50 kpa Maks.1% Kv VTRE Numer katalogowy Średnica (mm) Kv Maks. ciśnienie zamykania kpa Zawór mieszający Zawór rozdzielający EM9, M9 EM9, M9 15 Nm 15 Nm

53 Zawory obrotowe i siłowniki 53 MB MB to trójdrogowy zawór obrotowy MBF MBF to trójdrogowy kołnierzowy zawór obrotowy MB MBF Budowa Trójdrogowy zawór obrotowy Klasa ciśnieniowa (MB) PN10 Klasa ciśnieniowa (MBF) PN6 Charakterystyka przepływu Wyjście 2: zmodyfikowana, paraboliczna Charakterystyka przepływu Wyjście 3: liniowa Kąt obrotu 90 Regulowalność (Kvs/Kv min) 50 Nieszczelność 0,5% Kvs Maks. temp. medium 120 C Min. temp. medium 2 C Złącze MB równoległe śrubowe (żeńskie) BSP do BS21 Złącze MBF Kołnierzowe BS4504, Tabela 6/11 Materiał Korpus zaworów ½ do 1 Korpus zaworów 1¼ do 2 Mosiądz walcowany BS218 Żeliwo o dużej gęstości BS1452 Gatunek 260 Korpus zaworów 65 do 100 mm Żeliwo o dużej gęstości BS1452 Gatunek 260 lub 220 Trzpień Uszczelnienie o-ring Mosiądz o wysokiej odporności na rozciąganie BS2874 CZ114 EPDM MB Maksymalny dopuszczalny spadek ciśnienia kpa Rozmiar (w calach) Kvs Numer katalogowy Regulowalność RM XRM MD10B-230 MD10B-24 MD10A-24 2 Nm 2 Nm 10 Nm 10 Nm 10 Nm MB1402 ½ MB1452 ¾ MB MB1552 1¼ MB1602 1½ MB Do podłączenia siłownika przepustnicy MD10B do zaworów obrotowych MB wymagany jest zestaw połączeniowy. (Zestaw połączeniowy LMD/MB numer katalogowy ). Dodatkowe przełączniki typ MD-S2 numer katalogowy , typ MD-S1 numer katalogowy należy zamówić oddzielnie. MBF Maksymalny dopuszczalny spadek ciśnienia kpa MD20B-24 MD20B-230 MD20A-24 Numer katalogowy DN Kvs Regulowalność 20 Nm 20 Nm 20 Nm MBF MBF MBF Siłownik przepustnicy MD20B wymaga zestawu połączeniowego (LMD/MBF numer katalogowy ). Dodatkowe przełączniki typ MD-S2 numer katalogowy , typ MD-S1 numer katalogowy należy zamówić oddzielnie.

54 54 Zawory obrotowe i siłowniki Siłowniki obrotowe EM9/M9B EM9/M9B są siłownikami elektronicznymi, przeznaczonymi do współpracy z zaworami obrotowymi typu VTRE. Siłownik EM9 jest zasilany napięciem 24V i posiada do wyboru następujące sygnały sterujące: 0-10V DC, 2-10V DC, 0-20 ma lub 4-20 ma. Czas przestawienia może być programowany. Siłowniki EM8/M9B mogą być sterowane ręcznie a w czołowej części urządzenia posiadają wskaźnik położenie zaworu. Pobór mocy 3 VA Cykl pracy 10% Moment obrotowy 15 Nm Temperatura pracy -15 do +55 C Stopień ochrony IP 54 Materiał Materiał obudowy Kolor Wzmocnione tworzywo sztuczne PA66 Czarny/czerwony Numer katalogowy Sterowanie Moment obrotowy Napięcie zasilające Pobór mocy podczas postoju Pobór mocy podczas pracy Moc obliczeniowa Czas przestawienia 90º MF20-24F On-Off / 3P 20Nm 24V AC/DC 0.2W 2.5W 5.5VA 90 s MF20-230F On-Off / 3P 20Nm 203V AC 0.4W 3W 7VA 90 s MF20-24M 2-10V 20Nm 24V AC/DC 0.4W 2.5W 5VA 90 s MF20-24L LON 20Nm 24V AC/DC 1.25W 3W 6VA 90 s MF40-24F On-Off / 3P 40Nm 24V AC/DC 2W 4W 6VA 150 s MF40-230F On-Off / 3P 40Nm 230V AC 2W 5W 9VA 150 s MF40-24M 2-10V 40Nm 24V AC/DC 1.5W 4.5W 6.5VA 150 s MF40-24L LON 40Nm 24V AC/DC 1.5W 4W 7VA 90 s Sterowanie Zasilanie Moment obrotowy Numer katalogowy Opis szczegółowy Odpowiedni do zaworów VF208W On-Off / 3P 24V AC/DC 20Nm MF20-24F MF20-24F T54 00 DN On-Off / 3P 230V AC 20Nm MF20-230F MF20-230F T54 00 DN V 24V AC/DC 20Nm MF20-24M MF20-24M T54 00 DN LON 24V AC/DC 20Nm MF20-24L MF20-24L 1M54 00 DN On-Off / 3P 24V AC/DC 40Nm MF40-24F MF40-24F T54 00 DN On-Off / 3P 230V AC 40Nm MF40-230F MF40-230F T54 00 DN V 24V AC/DC 40Nm MF40-24M MF40-24M T54 00 DN LON 24V AC/DC 40Nm MF40-24L MF40-24L 1M54 00 DN

55 Siłowniki przepustnic 55 Siłowniki przepustnic powietrza Siłowniki przeznaczone do sterowania przepustnicami powietrza, bez sprężyny powrotnej MD5B, MD10B, MD20B, MD40B Siłowniki serii MD5B, MD10B, MD20B, MD40B są przeznaczone do sterowania przepustnicami powietrza w systemach wentylacji i klimatyzacji. Nominalne napięcie 24V AC/DC lub 230V AC Sterowanie: ON/OFF lub 3-punktowe Opcjonalne montowane wyłączniki krańcowe (patrz załącznik C). Wyłącznik krańcowy 1 ma do 3 (0.5) A,250 V AC Punkt przełączenia (nastawialny 0-100%) Przewód połączeniowy Siłownik 1 m, mm2 (AWG 18) Wyłączniki krańcowe 1 m, mm2 (AWG 18) Kąt obrotu Czas przestawienia Kierunek obrotu Wskaźnik położenia maks. 95 (regulowany mechanicznie) 150 s Określany przełącznikiem Mechaniczny Zgodność z normami Emisja EMC SS EN Odporność EMC SS EN Bezpieczeństwo LVD SS EN Klasa ochrony MDSB-24 (-S) MDSB (-S) III niskie napięcie bezpieczne II całkowicie izolowane Klasa ochrony zabudowy IP 54 Wilgotność względna otoczenia 95% rh (EN ) Temperatura otoczenia Pracy Składowania Konserwacja -30 do +50 C -40 do +80 C Nie wymaga Numer katalogowy Opis Moment obrotowy Nm Napięcie zasilania Moc W ruchu W stanie spoczynku Dla wymiarowania przewodów MD5B Vac -60%/+15% 1.5 W 0.4 W 3.5 VA MD5B-230-S 5 230Vac -60%/+15% 1.5 W 0.4 W 3.5 VA MD5B Vac±20% 1 W 0.2 W 1.5 VA MD5B-24-S 5 24Vac±20% 1 W 0.2 W 1.5 VA MD10B Vac -60%/+15% 2.5 W 0.6 W 5.5 VA MD10B Vac±20% 1.5 W 0.2 W 3.5 VA MD20B Vac -60%/+15% 2.5 W 0.6 W 6 VA MD20B Vac±20% 2 W 0.2 W 4 VA MD40B Vac±20% 4 W 2 W 6 VA Opis Trzpień przepustnicy Trzpień przepustnicy Długość trzpienia (mm) Średnica trzpienia (mm) MD5 ok. 1 m² min Zacisk na górze min MD10 ok. 2 m² Zacisk na dole* min Zacisk na górze min MD20 ok. 4 m² Zacisk na dole* min Zacisk na górze min MD40 ok. 8 m² Zacisk na dole* min

56 56 Siłowniki przepustnic MD5B, MD10B, MD20B, MD40B Siłowniki serii MD5B, MD10B, MD20B, MD40B są przeznaczone do sterowania przepustnicami powietrza w systemach wentylacji i klimatyzacji. Nominalne napięcie 24V AC/DC lub 230V AC Sterowanie: ON/OFF lub 3-punktowe Opcjonalne montowane wyłączniki krańcowe (patrz załącznik C). Wyłącznik krańcowy 1 ma do 3 (0.5) A,250 V AC Punkt przełączenia (nastawialny 0-100%) Przewód połączeniowy Siłownik 1 m, mm2 (AWG 18) Wyłączniki krańcowe 1 m, mm2 (AWG 18) Kąt obrotu Czas przestawienia Kierunek obrotu Wskaźnik położenia maks. 95 (regulowany mechanicznie) 150 s Określany przełącznikiem Mechaniczny Zgodność z normami Emisja EMC SS EN Odporność EMC SS EN Bezpieczeństwo LVD SS EN Klasa ochrony MDSB-24 (-S) MDSB (-S) III niskie napięcie bezpieczne II całkowicie izolowane Klasa ochrony zabudowy IP 54 Wilgotność względna otoczenia 95% rh (EN ) Temperatura otoczenia Pracy Składowania Konserwacja -30 do +50 C -40 do +80 C Nie wymaga MD5B, MD10B, MD20B Siłowniki przepustnic ON/OFF lub 3 punktowe Numer katalogowy Opis Moment obrotowy Nm Napięcie zasilania Moc W ruchu W stanie spoczynku Dla wymiarowania przewodów MD5B Vac -60%/+15% 1.5 W 0.4 W 3.5 VA MD5B-230-S 5 230Vac -60%/+15% 1.5 W 0.4 W 3.5 VA MD5B Vac±20% 1 W 0.2 W 1.5 VA MD5B-24-S 5 24Vac±20% 1 W 0.2 W 1.5 VA MD10B Vac -60%/+15% 2.5 W 0.6 W 5.5 VA MD10B Vac±20% 1.5 W 0.2 W 3.5 VA MD20B Vac -60%/+15% 2.5 W 0.6 W 6 VA MD20B Vac±20% 2 W 0.2 W 4 VA MD40B Vac±20% 4 W 2 W 6 VA Opis Trzpień przepustnicy Trzpień przepustnicy Długość trzpienia (mm) Średnica trzpienia (mm) MD5 ok. 1 m² min Zacisk na górze min MD10 ok. 2 m² Zacisk na dole* min Zacisk na górze min MD20 ok. 4 m² Zacisk na dole* min Zacisk na górze min MD40 ok. 8 m² Zacisk na dole* min

57 Siłowniki przepustnic 57 Siłowniki przepustnic powietrza LF24-SR, LF24, LF230 Siłowniki ze sprężyną powrotną LF24-SR, LF24, LF230 przeznaczone są do sterowania przepustnicami powietrza o powierzchni do 0,8 m2. Urządzenie umożliwia obrót przepustnicy w obu kierunkach. W przypadku zakłóceń lub przerw w zasilaniu, sprężyna powrotna ustawia przepustnicę w położeniu bezpieczeństwa. Naciąg sprężyny można regulować ręcznie. Siłownik LF24-SR sterowany jest analogowym sygnałem 0-10V DC oraz posiada zwrotny sygnał położenia 2-10V DC. Styki pomocnicze AF24-S / AF230-S 2 SPDT 6 (3) A, 250 V AC Punkty przełączenia Stałe 5%, nastawiane 26-89% Styk pomocniczy AFR230-S 1 SPDT 6 (3) A, 250V AC Punkt przełączenia nastawialny 0-89% Przewód połączeniowy Siłownik (wszystkie) 1 m, mm2 (AWG 18) Styki pomocnicze AF24-S/AF230-S 1 m, mm2 (AWG 18) Styk pomocniczy AFR230-S 1 m, mm2 (AWG 18) Kąt obrotu Maks. 95% (nastawialny w zakresie 26-96%) z dodatkowym ogranicznikiem krańcowym ZDB-AF Zgodność z normami Emisja EMC SS EN Odporność EMC SS EN Bezpieczeństwo LVD dla AF230 (-S)/AFR230 (-S) SS EN Klasa ochrony obudowy IP 54 Wilgotność względna otoczenia EN Temperatura otoczenia Praca Składowanie Trwałość użytkowa Konserwacja -30 do +50 C -40 do +80 C ok przestawień Nie wymaga Moment obrotowy Sprężyna powrotna Czas przebiegu Siłownik Sprężyna powrotna Kierunek obrotu Wskaźnik położenia Min. 15 Nm ok.150 s ok.16 s Wybierany za pomocą przełącznika L/R Mechaniczny LF24-SR, LF24, LF230 Siłowniki przepustnic powietrza ze sprężyną powrotną Numer katalogowy Opis Moment obrotowy Nm Sygnał sterujący Napięcie zasilania Moc W ruchu W stanie spoczynku LF24 4 on/off 24 Vac±20% 5 W 2.5 W 7 VA LF230 4 on/off 230 Vac±14% 5 W 3 W 7 VA LF24-SR V 24 Vac±20% 2.5 W 1 W 5 VA Akcesoria do siłowników obrotowych dla przepustnic powietrza patrz Załącznik C. Dla wymiarowania przewodów

58 58 Siłowniki przepustnic MD10SR i MD20SR Siłowniki MD10 SR i MD20SR wchodzą w skład serii urządzeń uruchamiających, wyposażonych w mechanizm sprężynowy, przeznaczonych do pracy z zasuwami wentylacyjnymi o powierzchni do 4m 2 w instalacjach technicznych obiektów budowlanych. Urządzenia z zasilaniem uniwersalnym w zakresie V AC oraz 24V-120V DC są dostępne ze sterowaniem dwupozycyjnym. Punkty przełączenia Stałe 10%, nastawiane 10-90% Styk pomocniczy 2 SPDT 1 ma.3(0.5)a, 250V AC Silnik (modulacja) zmiana kierunku obrotów Y=0 Silnik (dwupoz.). Sprężyna powrotna. wybór przełącznikiem, L/R wybór przełącznikiem, L/R Kąt obrotu Maks. 95% z regulowanym ogranicznikiem pozycji Sprężyna powrotna Zakres roboczy Rezystancja wejściowa. Pozycja impulsu zwrotnego Min. 10 Nm (X). 2-10V DC 100 kω (Y)2-10V DC, max 0.5mA Dokładność ustawienia +/- 5% Wskaźnik położenia Mechaniczny Zgodność z normami Dyrektywa EMC Dyrektywa niskich napięć Certyfikaty CE zgodne z 2004/108/EC CE zgodne z 2006/95/EC culus do UL A i UL i CAN/CSA E :02 IEC/EN i IEC/EN Temperatura otoczenia Praca Składowanie Trwałość użytkowa Konserwacja -30 do +50 C -40 do +80 C ok przestawień Nie wymaga MD10SR, MD20 SR Siłowniki on/off Numer katalogowy Opis Zasilanie Pobór mocy Sygnał sterujący Przekrój przewodów V AC V DC Praca Spocz. Moc 1 m, 0,75 mm 2 MD10SR-T MD10SR-24/230T 1M W 3.3W 18VA 2 poz. 2 x 0.75mm 2 MD10SR-TS MD10SR-24/230TS 1M W 3.3W 18VA 2 poz. 2 x 0.75mm 2 MD10SR-24T MD10SR-24T 1M W 2.5W 7.5VA 2 poz. 2 x 0.75mm 2 MD10SR-24TS MD10SR-24TS 1M W 2.5W 7.5VA 2 poz. 2x6x0.75mm 2 MD10SR-24M MD10SR-24M 1M W 2.5W 7.5VA modulacyjn. 4 x 0.75mm 2 MD20SR-T MD20SR-24/230T 1M W 3.3W 18VA 2 poz. 2 x 0.75mm 2 MD20SR-TS MD20SR-24/230TS 1M W 3.3W 18VA 2 poz. 2 x 0.75mm 2 MD20SR-24T MD20SR-24T 1M W 2.5W 7.5VA 2 poz. 2 x 0.75mm 2 MD20SR-24TS MD20SR-24TS 1M W 2.5W 7.5VA 2 poz. 2x6x0.75mm 2 MD20SR-24M MD20SR-24M 1M W 2.5W 7.5VA modelacyjn. 4 x 0.75mm 2 Akcesoria do siłowników obrotowych dla przepustnic powietrza patrz Załącznik C.

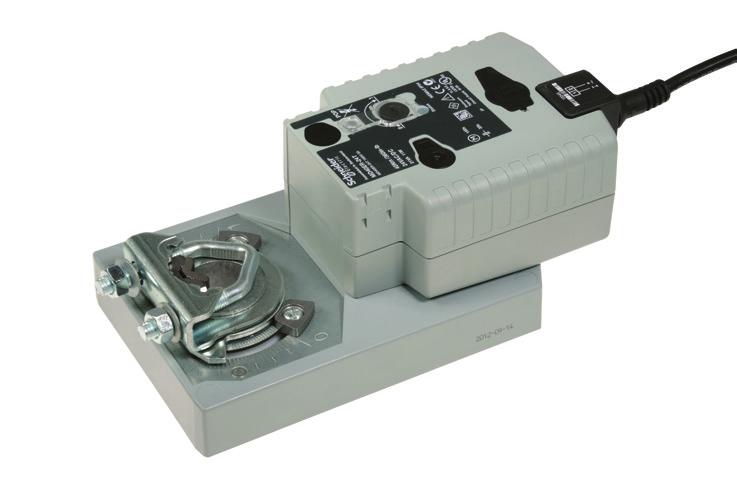

59 59 MD40 ER Elektroniczny siłownik przepustnicy (SuperCap) MD40 ER to obrotowy siłownik przepustnicy z superkondensatorem do zamykania przepustnicy w przypadku zaniku zasilania Sterowanie przepustnicami powietrza do 8 m2 Napięcie zasilania 24 V AC/DC Sygnał zwrotny położenia 2-10V Superkondensatory o długotrwałej żywotności Specyfikacja Numer katalogowy Nominalny moment obrotowy Zakres napięcia zasilania DC: 21,6 do 28,8 V Czas przestawienia Silnikiem Kondensatorem MD40ER-24M (sterowanie sygnałem analogowym) MD40ER-24T (sterowanie on/off) Min. 40 Nm AC: 19,2 do 28,8 V; 50/60 Hz 150 s/90 35 s/90 Pobór mocy Praca Postój Moc dla doboru przewodów 11 W przy nominalnym momencie <3 W 21 VA Środowisko pracy Temperatura pracy -30 C do + 50 C Temperatura przechowywania -40 C do + 80 C Wilgotność otoczenia: Poziom hałasu, silnik Powrót Ciężar 95 % wilg. wzgl., bez kondensacji 52 db 61 db ok. 1,8 kg Sygnał sterujący Zakres (X) Rezystancja wejścia Zwrotny sygnał położenia(y) 2-10 V DC 100 kω 2-10 V DC, max. 0,5 ma Dokładność położenia +/- 5% Dane funkcjonalne Położenie zwrotne 0-100% maksymalnego kąta lub obrotu określany przełącznikiem 0/1 Bezpieczeństwo Klasa ochrony Stopień ochrony NEMA2, UL Enclosure Type 2 Konserwacja III Safety Extra Low Voltage/ UL Class 2 Supply IP54 Bezobsługowy Stopień ochrony przed zanieczyszczeniami 3 Znamionowe napięcie impulsowe 0,8 kv Kierunek obrotu Silnik określany przełącznikiem 0/1 Położenie zwrotne 0-100% (dowolne położenie, określane przełącznikiem 0/1) Kąt obrotu Maks. 95 regulowany ogranicznikami Wskaźnik położenia Mechaniczny Zgodność z normami EMC Certyfikacja Oznaczenie CE zgodnie z 2004/108/WE culus do UL A UL oraz CAN/CSA E :02 IEC/EN i IEC/EN

60 60 Akcesoria mechaniczne Siłowniki Nazwa Opis Numer katalogowy MD5 MD10 MD20 MD40 LF AF AV8-25 Przedłużenie wału Dł. Ok.250 mm Dla wrzecion przepustnicy powietrza, średnica 8-25 mm lub mm, prostokąt x x x x K-MD10 Zaczep wrzeciona odwracalnego x KH8 Uniwersalne ramię korby siłowników do przepustnic pow. Stal ocynkowana Dla wrzecion przepustnic pow. średnica mm lub mm, prostokąt szerokość szczeliny x x x ZDB-AF Kąt ogranicznika obrotu x ZDB-LF Kąt ogranicznika obrotu oraz wskaźnik x ZG-AF Zestaw połączeniowy przepustnicy pow. Dla montażu powierzchni płaskiej i bocznej x ZG-MD20 Zestaw połączeniowy przepustnicy powietrza x Akcesoria elektryczne Siłowniki Nazwa Opis Numer katalogowy MD5 MD10 MD20 MD40 LF AF MD-S1 Wyłącznik krańcowy, rozszerzenie 1 x SPDT 1 ma..390,5) A,250V AC x x x x MD-S2 Wyłącznik krańcowy, rozszerzenie 2 x SPDT 1 ma..390,5) A,250V AC x x x x

61 61 Załącznik Wykres doboru zaworów Venta Spadek ciśnienia kpa Wydajność Kv (m 3/h at Dp = 100 kpa) ,01 0,02 0,03 0,04 0,06 0,08 0,1 0,2 0,3 0,4 0,5 0, l/s Przepływ Dobór zaworów przy znanym przepływie wody. Aby określić wielkość zaworu, należy znać następujące wartości: - wartości przepływu wody przez zawór, Q - spadek ciśnienia na zaworze, P Obliczenie współczynnika przepływu, Kv Kv = Q P (Flow rate, m 3 /h) (Pressure drop, bar) Obliczenie przepływu przez zawór, Q P (Pressure Drop, bar) Q = (Flow rate, m 3 /h) Kv Obliczenie spadku ciśnienia na zaworze, P Q (Flow rate, (m 3 /h) = Kv P 2 (Pressure drop, bar)

62 62 Karta doboru zaworów dla pary Przykład dla pary nasyconej: Przepływ masowy, (G) 4700 Kg/h Abs. ciśnienie wlotowe (p1) 850 kpa Spadek ciśnienia ( Pv) 160 kpa Oznacz punkt przecięcia [3] linii poziomej odpowiadającej absolutnemu ciśnieniu pary [1] z linią określającą spadek ciśnienia na zaworze [2]. Określ punkt przecięcia pionowej linii przechodzącej przez punkt [3] wyznaczony powyżej, z poziomą linią określającą przepływ masowy pary nasyconej [4]. Natężenie przepływu, para nasycona Kg/h Punkt [5] znaleziony w ten sposób odpowiada Kvs zaworu 63. Legenda: 5 4 Kvs = Współczynnik (Zawsze całkowicie otwarty). G = Przepływ masowy (Kg/h) v2 = Przepływ określony dla warunków p2 i t1 (odczytane z wykresu dla pary) V* = Przepływokreślony dla warunków i t1 (odczytane z wykresu dla pary) p1 = ciśnienie przed zaworem p2 = ciśnienie za zaworem p = spadek ciśnienia na zaworze (bar) 3 Względne ciśnienie pary, kpa 1 ek ad p S Pa,k e orz aw z na nia e i n cis pl wrzesień 2015
