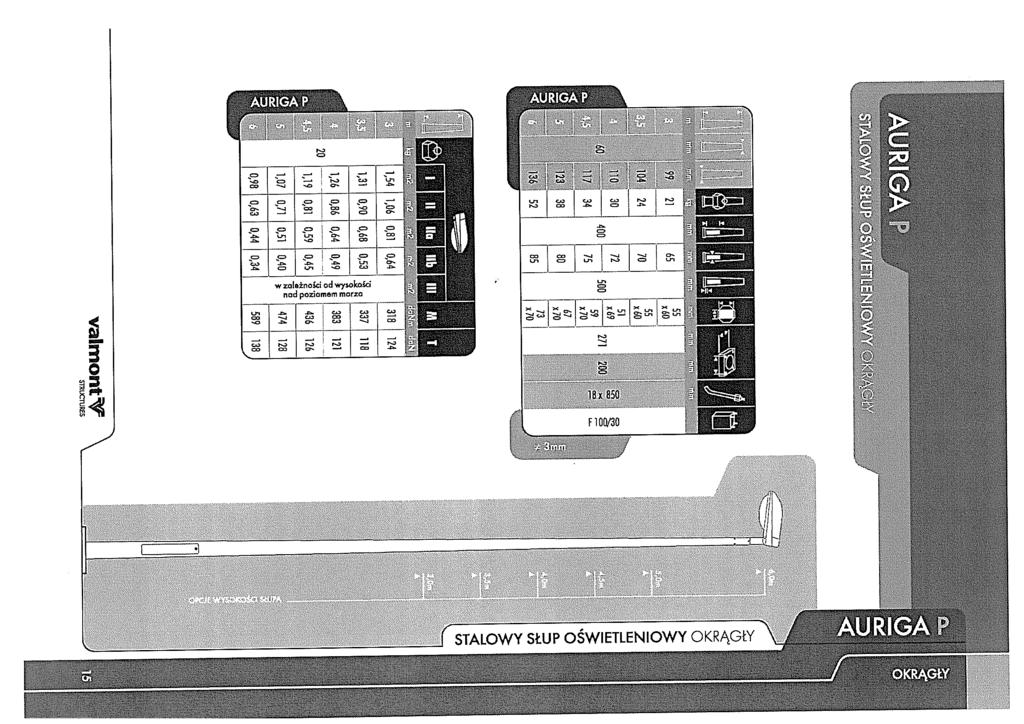

1 OPIS PRZEDMIOTU ZAMÓWIENIA - cz. II Przedmiotem zamówienia jest dostawa niżej wymienionych ELEMENTÓW OŚWIETLENIA ULICZNEGO ul. Kasprowicza w Warszawie: 1. Słup oświetleniowy typu ASTRA P (D) h=9[m] ( lub równoważny ) jednokomorowy, stalowy, ocynkowany, pomalowany proszkowo w kolorze RAL fundament prefabrykowany - 7 kpl. 2. Słup oświetleniowy typu ASTRA P (S) h=9[m] ( lub równoważny ) jednokomorowy, wzmocniony, stalowy, ocynkowany, pomalowany proszkowo w kolorze RAL fundament prefabrykowany - 2 kpl. 3. Słup oświetleniowy typu ASTRA P (S) h=9[m] ( lub równoważny ) jednokomorowy, stalowy, ocynkowany, pomalowany proszkowo w kolorze RAL fundament prefabrykowany - 42 kpl 4. Słup oświetleniowy typu ASTRA P (S) h=9[m] ( lub równoważny ) dwukomorowy, stalowy, ocynkowany, pomalowany proszkowo w kolorze RAL fundament prefabrykowany - 6 kpl. 5. Słup oświetleniowy typu AURIGA P 4,5 [m] (lub równoważny) - stalowy, ocynkowany, pomalowany proszkowo w kolorze RAL fundament prefabrykowany - 5 kpl. 6. Słup oświetleniowy typu ST 1/01L wys. 4 [m] (lub równoważny) - stalowy, ocynkowany + fundament - 1 kpl. 7. Wysięgnik typu OC KC S 1,0 [m] (lub równoważny) kolor RAL szt. 8. Wysięgnik typu OC KC S 1,5 [m] (lub równoważny) kolor RAL szt. 9. Wysięgnik typu OC KC S 3,0 [m] (lub równoważny) kolor RAL szt. 10. Wysięgnik typu OC KC S 4,0 [m] (lub równoważny) kolor RAL szt. 11. Wysięgnik typu OC KC D 2x1,0 [m] (lub równoważny) kolor RAL szt. 12. Wysięgnik typu OC KC D 2x1,5 [m] (lub równoważny) kolor RAL szt. 13. Oprawa typu ONYX 2 ST 150W (lub równoważna) - kolor naturalny stalowy - 77 szt. 14. Oprawa typu K-LUX 70W (lub równoważna) - kolor naturalny stalowy - 5 szt. 15. Oprawa typu 01 VERA 70W (lub równoważna) - kolor naturalny stalowy - 1 szt. 16. Tabliczka słupowa typu TB 1-56 szt. 17. Tabliczka słupowa typu TB 2-7 szt. 18. Źródło światła SONT PIA PLUS 70W - 6 szt. 19. Źródło światła SONT PIA PLUS 150W - 77 szt. 20. Uziom szpilkowy typu ZPB-9m - 7 szt. 21. Bezpiecznik topikowy D01-6A szt. 22. Szafa oświetleniowa - obudowa typu KVS (lub równoważna) z poliestru termoutwardzalnego wzmocnionego włóknem szklanym (dostosowana wymiarowo do wyposażenia) + cokół - 1 kpl. - wyposażenie szafy wg projektu w załączeniu - 1 kpl. Uwaga Równoważność dotyczy kształtu, wymiarów i parametrów technicznych oferowanych zamiennie wyrobów. Uwaga Dla potwierdzenia zgodności oferowanego asortymentu z Opisem przedmiotu zamówienia Wykonawca do oferty dołączy karty katalogowe, karty charakterystyki, rysunki techniczne tych wyrobów.

2 Warunki dostawy 1. Wykonawca winien mieć możliwość podjęcia dostaw niezwłocznie po podpisaniu umowy. 2. Słupy oświetleniowe dostarcza Wykonawca na swój koszt i ryzyko na wskazane miejsce budowy zlokalizowanej przy ul. Kasprowicza w Warszawie. Pozostałe materiały dostarczy Wykonawca do magazynu Wykonawcy zlokalizowanego w Warszawie przy ul. Powązkowskiej 93a. 3. Wykonawca zrealizuje dostawę zamówionych materiałów w maksymalnym terminie do 14 dni kalendarzowych lub dłuższym wskazanym przez Zamawiającego licząc od dnia pisemnego zamówienia przesłanego przez Zamawiającego na wskazanym numer faksu Wykonawcy. 4. Każda dostarczona partia materiałów winna być udokumentowana dowodem dostawy WZ podpisanym przy odbiorze przez uprawnionego pracownika Zamawiającego i na jego podstawie wystawioną fakturą określającą ilość dostarczonego materiału. 5. Wykonawca dołączy do faktury certyfikaty, atesty i kserokopie Krajowych Deklaracji Zgodności potwierdzających jakość wszystkich dostarczonych materiałów. 6. Zamawiający ma prawo odmówić odbioru całości lub części dostawy, która jest uszkodzona lub niezgodna z warunkami opisanymi w zamówieniu, co zostanie potwierdzone protokołem określającym rodzaj uchybienia spisanym w obecności przedstawiciela Wykonawcy lub jednostronnie przez Zamawiającego w dniu dostawy. Wykonawca zobowiązany jest wymienić zakwestionowane ilości na wolne od wad w terminie do 5 dni od daty zgłoszenia reklamacji. 7. Słupy oświetleniowe winny przenosić siły wynikające z obciążeń urządzeniami oświetlającymi i od obciążeń uwzględniających lokalizację w strefach klimatycznych Polski zgodnie z PN-B i PN-B Słupy oświetleniowe winny być wyposażone w zacisk uziemiający. Fundamenty prefabrykowane słupów winny być zgodne z PN-80/B Wykonawca udzieli Zamawiającemu minimum trzyletniej gwarancji na słupy oświetleniowe, wysięgniki i oprawy, a na pozostały asortyment - rok. 9. Termin zakończenia umowy - 31 października 2012 r. W załączeniu: 1. projekt szafy oświetleniowej 2. rysunek słupa typu ASTRA P(D) 3. rysunek słupa typu ASTRA P(S) 4. rysunek słupa ST 1/01 L 5. rysunek słupa AURIGA P 6. oprawa typu K-LUX 7. oprawa typu ONYX 2 ST 8. oprawa typu 01 VERA

3

4

5

6

7

8 Producent i dystrybutor: 1020 SŁUP ST1 Budowa: Konstrukcja nośna słupa typu ST w wersji ST1 wykonana jest z rur stalowych o zewnętrznej średnicy O159 [1] i O76 [2], połączonych ze sobą metodą spawania. O W górnej części słup kończony jest jako prosta rura ścięta pod kątem 90 do osi. 2 Przejście w rurę masztu [3] osłonięte jest ozdobnym, aluminiowym odlewem. W bazie słupa wykonane są drzwiczki dostępowe [4], zamykane na śrubę imbusową [5]. Wewnątrz słupa umieszczona jest tabliczka bezpiecznikowo-przyłączeniowa. Miejsce montażu słupa z fundamentem osłaniane jest żeliwną maskownicą [6]. O Sposób montażu: Przed zamocowaniem słupa należy do jego wnętrza wprowadzić końcówki przewodów elektrycznych i wyprowadzić przez je otwór inspekcyjny Słup mocowany jest do fundamentu przy pomocy kołnierza o grubości. 10 mm, przykręcanego do fundamentu za pomocą 4 śrub M16 o rozstawie 150x150 mm.*) Przewody należy dociąć na odpowiednią długość i zainstalować w gniazdach tabliczki bezpiecznikowo-przyłączeniowej. *) słupów o wysokosci h > 5m stosuje się mocowanie o rozstawie 190x190mm za pomocą śrub 4xM20 O DANE TECHNICZNE: Dopuszczalne pole powierzchni bocznej korony mocowanej na szczycie słupa 1,0 m. 2( pole korony symetryczne względem osi pionowej słupa). Dopuszczalna masa korony 80 kg (środek masy w osi słupa). Wartości wyznaczone dla strefy wiatrowej I (22m/s) wg PN-EN , PN-EN MOCOWANIE SŁUPA 190 ST 190x190 dla słupów o H>5m Słup Maskownik 4xM20 Nakrętka ST 150x150 dla słupów o H<5m 150 Podkładka Fundament 4xM16 Numer dokumentu: S-0ST1-03 Ostatnia aktualizacja:

9

10 Oprawa oświetleniowa K-LUX Zalety - Aluminiowy korpus - Redukcja olśnienia przez ukrycie źródła światła - Wysoka sprawność utrzymywana przez długi czas - Łatwa konserwacja Opis K-LUX to dekoracyjna oprawa oświetlenia bezpośredniego. Zaprojektowana do montaŝu pionowego na słupie. MoŜe być wyposaŝona w źródła światła o mocy do 150W. Optymalna wysokość zawieszenia od 4 do 6 m. Korpus oprawy wykonany jest z odlewy aluminiowego. Klosz z PC wykonany metodą wtrysku; odporny na działanie promieniowania UV. Pokrywa górna wykonana z PC. Odbłyśnik z aluminium o wysokiej czystości, głęboko tłoczony, polerowany i anodyzowany. Oprawę charakteryzuje łatwa konserwacja. Dostęp do komory optycznej i komory osprzętu nie wymaga uŝycia narzędzi. Opcje - Stylizowany korpus - Symetryczny rozsył światła - Bezpieczniki - Automatyczna redukcja mocy Dane techniczne Szczelność komory optycznej: Sealsafe IP 66 (*) Szczelność komory osprzętu: IP 54 (*) Oporność aerodynamiczna (CxS): 0,100 m2 Odporność na uderzenie (PC): IK 08(**) Klasa ochronności przeciwporaŝeniowej: I lub II (*) (*) wg EN (**) wg EN 50102

11 ONYX 2 ST ONYX 3 ZALETY Atrakcyjny nowoczesny kształt Materiały - aluminium i szkło Doskonała fotometria Niskie koszty obsługi i konserwacji Kolorystyka do wyboru KONSTRUKCJA Onyx 2ST - oprawa do źródeł światła od 70 do 250 W, dostępna w dowolnym kolorze wg RAL. Oprawy uliczne do źródeł światła o mocy do 600 W, składają się z dwu odlanych techniką ciśnieniową części aluminiowych, połączonych po jednej stronie dwoma zawiasami i zamykanych dwoma zatrzaskami ze stali nierdzewnej; wyjmowanej płyty osprzętu elektrycznego; uchwytu do montowania poziomego (Ø 60mm) lub pionowego (Ø 60-76mm); komory optycznej składającej się z bezpiecznego szklanego klosza połączonego szczelnie z tłoczonym z polerowanej i anodyzowanej blachy aluminiowej odbłyśnikiem. Komora posiada szczelność na poziomie IP 66. Oprawy mogą być dostarczane w następujących kolorach: biały RAL 1013, czerwony RAL 3004, niebieski RAL 5003, zielony RAL 6005, szary RAL 7040, czarny RAL OPCJE WYMIARY MONTAŻ Montaż poziomy L H Ø mm Montaż na wysięgniku naściennym (na życzenie) Ø 60 mm - Dowolny kolor wg RAL - Fotokomórka - II klasa ochronności - Automatyczna redukcja przeciwporażeniowej mocy - Bezpieczniki DANE TECHNICZNE Montaż pionowy H l Szczelność komory optycznej: Sealsafe IP 66 (*) Ø 60-76mm Szczelność komory osprzętu: - Onyx 2ST: IP 65 (*) - Onyx 3: IP 44 (*) Oporność aerodynamiczna (CxS): - Onyx 2ST: 0,059 m 2 - Onyx 3: 0,073 m 2 Odporność na uderzenia (szkło): IK 08 (**) Klasa ochronności przeciwporażeniowej: I lub II (*) L H l Onyx 2 ST 732 mm 208 mm 332 mm Onyx mm 268 mm 392 mm (*) zgodnie z normą EN (**) zgodnie z normą EN O ś w i e t l e n i e u l i c z n e Schréder Product

12 ONYX Pokrywa korpusu oraz uchwyt montażowy wykonane z wysokiej jakości cienkościennego odlewu aluminiowego malowanego proszkowo zapewniają wysoką odporność Onyx mechaniczną 2 H i doskonałe odprowadzenie ciepła. Trzy punktowy system zamknięcia. Uszczelka z neoprenu gwarantuje zachowanie szczelności komory osprzętu dla ONYX 2 ST na poziomie IP 65. System blokady samoczynnego zamknięcia podczas otwarcia pokrywy. Układ elektryczny wykonany modułowo ułatwia konserwację. Onyx 3 Montaż oprawy pionowo lub poziomo. Ruchoma oprawka pozwalająca na regulację stumienia świetlnego. Komora lampy o szczelności IP 66 dzięki zastosowaniu Systemu Sealsafe specjalnego zaworu pozwalającego oprawie oddychać pozwalający zachować wysoką szczelność podczas całości okresu pracy oprawy. Odbłyśnik wykonany z wysokiej czystości głęboko tłoczonej, polerowanej i anodyzowanej blachy aluminiowej. Klosz oprawy wykonany z hartowanego szkła, całkowicie odporny na promienia UV. LICHTVERDELING LIGHT ROZSYŁY DISTRIBUTIONS ŚWIATŁOŚCI ONYX 2ST Lampa wysokoprężna sodowa 150W, tubularna Odbłyśnik 1419 Klosz z giętego szkła ONYX 2 ONYX 2ST High-pressure Hogedruk natriumdamp sodium 250W 250 Reflector W tubular 1419 Reflector Gewelfde Lampa 1419 lichtkap wysokoprężna sodowa Protector: 250W, tubularna curved glass ONYX 3 ONYX 3 Odbłyśnik 1419 Klosz z giętego szkła High-pressure Hogedruk natriumdamp sodium 400W 400 Reflector W tubular 1399 Reflector Gewelfde Lampa wysokoprężna 1399 lichtkap sodowa Protector: 400W, tubularna curved glass Odbłyśnik 1399 Klosz z giętego szkła cd/ klm cd/klm cd/klm ONY-L NE-03 ONY-L AN-04 ONY-L AN / / / / / /270 ŹRÓDŁA ŚWIATŁA - RODZAJE ODBŁYŚNIKÓW Hogedruk High-pressure natriumdamp sodium Mercury vapo- Kwikdamp ur Metaaljodide Metal halide Źródło tubularne Metalohalogenkowe Źródło eliptyczne Wysokoprężne sodowe Rtęciowe 70W 100W 150W 250W 400W 600W 125W 250W 150W 250W 400W Onyx Onyx 2 ST 9,4kg 9,8kg 10,6kg 11,2kg 9,3kg 10,4kg 10,6kg 11,2kg Onyx 3 Onyx ,8kg 16,6kg 20,1kg 14kg 14,8kg 16,6kg Schréder Polska Sp. z o.o. ul. Prosta 69, Warszawa Tel.: do 14, Fax : schreder@schreder.com.pl Członek Schréder Group GIE

13 01 VERA Budowa: Oprawa sk³ada siê z metalowego kosza(1) w który osadzany jest klosz(2). Od góry i do³u klosz uszczelniany jest pierœcieniami(3). Na koszu mocowany jest na górny odb³yœnik(4). Do górnego odb³yœnika(4) mocowana jest podstawa(5) z aparatem zap³onowym(6) i oprawk¹(7).opcjonalnie mocowany jest równie Odb³yœnik (ODB-3) typu RASTER(8). W oprawce mocowane jest Ÿród³o œwiat³a(9).kosz(1) od góry zamykany jest pokrywa dekoracyjn¹ (10). Szczelnoœækonstrukcji zapewniaj¹ uszczelki(12).od do³u do kosza przykrêcane mog¹ byæ zamocowania róznych typów. Sposób monta u: *)- Do kosza(1) w³o yæ klosz(2) i docisn¹æ pierœcieniami(3). *)- Zamocowaæ do odb³yœnika(4) podstawê(5) z zamocowan¹ oprawk¹(7) i aparatem zap³onowym(6). *)- Zamocowaæ górny odb³yœnik(4) i pokrywê dekoracyjn¹(10) do kosza(1). - Zamocowaæ Ÿród³o œwiat³a(9). - Zamocowaæ odb³yœnik typu RASTER(8). - Pod³¹czyæ instalacjê do aparatu zap³onowego oprawy(6). W przypadku dostawy skompletowanych lampionów etapy monta u oznaczone *) s¹ pomijane (s¹ zrealizowane ju w trakcie prefabrykacji) DANE TECHNICZNE: F.P.H. Art Metal Sp.j PrzyjaŸñ, apino Kartuskie 34, Poland Tel , Fax: biuro@art.-metal.pl Zasilanie: ~230/50Hz kl. Ochronno œci: I IP44 -czêœæ elektryczna IP65 -czêœæ optyczna IP 44 IP Krzywa rozsy³u œwiat³oœci (biegunowo) SCHEMATY ELEKTRYCZNE: L L STATECZNIK IC ZAP ONNIK L STATECZNIK ELEKTRONICZNY EB N N KONDENSATOR LAMPA N LAMPA 1. arowe / energooszczédne Ÿród³o œwiat³a 2.Sodowe / metalohalogenkowe Ÿród³o œwiat³a 3.Sodowe / metalohalogenkowe Ÿród³o œwiat³a Symbol oprawy Typ Ÿród³a Oprawka Waga [kg] Pn [W] IC EB Wymiary oprawy 01MH-70W 01MH-100W 01MH-150W 01S-70W 01S-100W 01S-150W 01Z-E/Z MH/HSI/HPI MH/HSI/HPI MH/HSI/HPI WLS/SHP/SON WLS/SHP/SON WLS/SHP/SON arówka / œwietlówka kompaktowa E27 E27 E27 E27 E40 E40 E27 13,2 13,7 14,4 13,2 13,7 14,4 11, Maks. 60 Pole nawiewu 2 A =0,27m L/H/B 740/530/460 UWAGA!! W poszczególnych seriach produkcyjnych waga oprawy mo e ulec nie wielkim zmianom. Nr dokumentu:l Ostatnia aktualizacja:
