1 Pomiary transgraniczne teraźniejszość i przyszłość Bartłomiej Szczepaniak Rogów, wrzesień 2013

Zadania 1 Kluczowym zadaniem GAZ Jest transport paliw gazowych siecią przesyłową na terenie całego kraju, w celu ich dostarczenia do sieci

Zapewnienie bezpieczeństwa funkcjonowania systemu przesyłowego, jako elementu europejskiej sieci gazociągów Stworzenie optymalnych warunków do

Spółki jako istotnego uczestnika rynku gazu ziemnego w Unii Europejskiej, szczególnie w regionie Europy Środkowo-Wschodniej Zapewnić

2 Operator Gazociągów Przesyłowych GAZ-SYSTEM S.A. Zadania 1 Kluczowym zadaniem GAZ-SYSTEM S.A. Jest transport paliw gazowych siecią przesyłową na terenie całego kraju, w celu ich dostarczenia do sieci dystrybucyjnych oraz do odbiorców końcowych podłączonych do systemu przesyłowego. Zapewnienie bezpieczeństwa funkcjonowania systemu przesyłowego, jako elementu europejskiej sieci gazociągów Stworzenie optymalnych warunków do rozwoju zliberalizowanego rynku gazu ziemnego w Polsce, mające na celu wzrost zużycia gazu ziemnego jako paliwa ekologicznego Budowa pozycji Spółki jako istotnego uczestnika rynku gazu ziemnego w Unii Europejskiej, szczególnie w regionie Europy Środkowo-Wschodniej Zapewnić bezpieczeństwo energetyczne i być znaczącym operatorem integrującym system przesyłowy w Europie, dzięki: Tworzeniu warunków do rozwoju konkurencyjnego rynku gazu ziemnego w Polsce i firm działających w tym sektorze, Budowie połączeń między systemami przesyłowymi z krajami sąsiadującymi w ramach europejskiej sieci gazociągów, Stworzeniu nowoczesnej sieci gazociągów w Polsce oraz oferowaniu nowoczesnych usług pozwalających na ich optymalne wykorzystanie

3 Operator Gazociągów Przesyłowych GAZ-SYSTEM S.A. Informacje podstawowe 2 Punkt wejścia Właściciel Przepustowość tys. m3/h Drozdowicze Naftohaz 510 Wysokoje Biełtransgaz 625 Włocławek EuRoPol GAZ 350 Lwówek GAZ-SYSTEM 270 Lasów GAZ-SYSTEM 180 Tietierowka Biełtransgaz 27 Cieszyn GAZ-SYSTEM 104 Długość sieci przesyłowej km Liczba punktów wejścia 63 Liczba punktów wyjścia 966 Liczba stacji gazowych 887 Liczba tłoczni 14

4 Cieszyn, Lasów, Lwówek Cechy wspólne 3 - Układy pomiarowe typu U-3 - Różne rodzaje gazomierzy pracujące szeregowo - Gazomierze wzorcowane gazem ziemnym, przy ciśnieniu zbliżonym do roboczego - Ciągły pomiar temperatury punktu rosy wody - Ciągły pomiar składu gazu - chromatografy procesowe - Zawory regulacyjne nadzór nad ilością gazu wprowadzanego do sieci

5 Stacja gazowa w Cieszynie Rok budowy: 2011, przepustowość: m3/h 4

6 Stacja gazowa w Cieszynie Schemat ideowy 5

7 Stacja gazowa w Cieszynie Zawory zwrotne stacja dwukierunkowa 6

8 Stacja gazowa w Cieszynie Transport układu pomiarowego w całości 7

9 Stacja gazowa w Cieszynie Układ pomiarowy 8

10 Stacja gazowa w Cieszynie Układ pomiarowy nietypowe rozwiązania 9 Dwa chromatografy do analiz składu gazu Układ automatycznego smarowania turbiny

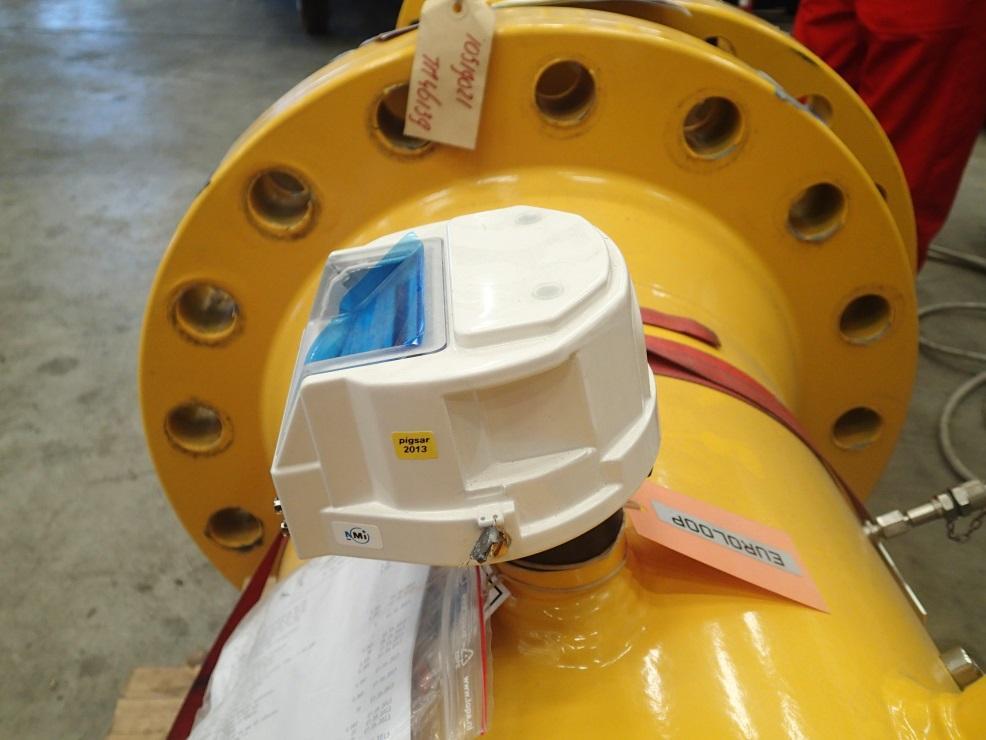

11 Stacja gazowa w Cieszynie Gazomierz turbinowy 10 Montaż wyjścia LF

12 Stacja gazowa w Cieszynie Różnica wskazań: turbina ultradźwięk [średnio: -0,35%] 11-0,250-0,270-0,290-0,310-0,330-0,350 Różnica [%] -0,370-0,390-0,410-0,430-0,450

13 Stacja gazowa w Lasowie Rok budowy: 1993, przepustowość: m3/h 12

14 Stacja gazowa w Lasowie Schemat ideowy 13

15 Stacja gazowa w Lasowie Układ pomiarowy 14

16 Stacja gazowa w Lasowie Zmiana sposobu korekcji: GNG PTZ [2013] 15

17 Stacja gazowa w Lasowie Układ pomiarowy - nietypowe rozwiązania 16 Przeliczniki RMG ERZ 2000 Encoder

18 Stacja gazowa w Lasowie Różnica wskazań: turbina ultradźwięk [średnio: 0,14%] 17 0,450 0,350 0,250 0,150 Różnica [%] 0,050-0,050-0,150-0,250

19 Stacja gazowa w Lasowie Plany modernizacji 18 - Zabudowa pola zaworowego umożliwiającego fizyczny rewers - Instalacja dwóch nowych chromatografów procesowych w miejsce obecnego

20 Stacja gazowa we Lwówku Rok budowy: 2002, przepustowość: m3/h 19

21 Stacja gazowa we Lwówku Schemat ideowy 20

22 Stacja gazowa we Lwówku Układ pomiarowy ciągi pomiarowe w izolacji 21

23 Stacja gazowa we Lwówku Dwa zakresy przetworników dp, urządzenia zdublowane 22

24 Stacja gazowa we Lwówku Różnica wskazań: turbina zwężka [średnio: 0,30%] 23 0,32 0,31 0,30 0,29 Różnica [%] 0,28 0,27 0,26 0,25

25 Stacja gazowa we Lwówku Plany modernizacji: Instalacja gazomierzy ultradźwiękowych w miejsce gazomierzy turbinowych - Instalacja dwóch nowych chromatografów procesowych w miejsce obecnego - Wymiana przeliczników i przetworników - Zwiększenie przepustowości zmiany w systemie automatyki

System przesyłowy Analizowane interkonektory 25 Połączenie PL-CZ Przepustowość: 6,5/5 mld m 3 /rok

Rozpoczęte prace przygotowawcze Dalsze działania do uzgodnienia pomiędzy operatorami Połączenie PL-LT

ukończone w maju 2013 roku Dalsze działania zostaną uzgodnione między GAZ-SYSTEM i Lietuvos Dujos

Studium wykonalności ukończone w maju 2013 roku Dalsze działania zostaną uzgodnione między GAZ-SYSTEM

Przepustowość: pozostaje do oceny Status Trwa modernizacja stacji pomiarowej w Mallnow Alokacja

26 System przesyłowy Analizowane interkonektory 25 Połączenie PL-CZ Przepustowość: 6,5/5 mld m 3 /rok (etap I) Średnica: DN1000 Długość: 107,6 km Status Studium wykonalności ukończone w 2012 roku Rozpoczęte prace przygotowawcze Dalsze działania do uzgodnienia pomiędzy operatorami Połączenie PL-LT Przepustowość: 2,3/1 mld m 3 /rok (etap I) Średnica: DN700 Długość: 562 km Status Studium wykonalności ukończone w maju 2013 roku Dalsze działania zostaną uzgodnione między GAZ-SYSTEM i Lietuvos Dujos Połączenie PL-SK Przepustowość: 5,7/4,7 mld m 3 /rok (etap I) Średnica: DN1000 Długość: 164 km Status Studium wykonalności ukończone w maju 2013 roku Dalsze działania zostaną uzgodnione między GAZ-SYSTEM i Eustream Połączenie PL-DE (Mallnow) Przepustowość: 5,5 mld m 3 /rok Połączenie PL-DE (Lasów) Przepustowość: pozostaje do oceny Status Trwa modernizacja stacji pomiarowej w Mallnow Alokacja przepustowości III/IV kw Status Realizacja wspólnie z ONTRAS projektu pilotażowego mającego na celu oferowanie produktów powiązanych

W roku 2011 możliwości importu gazu z kierunku innego niż

27 System przesyłowy Dywersyfikacja dostaw 26 Możliwości importu gazu do Polski 2011r. 2012r. W roku 2011 możliwości importu gazu z kierunku innego niż wschodni stanowiły 9%. Obecnie nawet 43% importu gazu może pochodzić z kierunku zachodniego oraz południowego.

28 Dziękuję za uwagę Bartłomiej Szczepaniak
