2 SPIS TREŚCI 1. POŁOŻENIE ZŁOŻA 2 2. PARAMETRY ZŁOŻA 2 3. PARAMETRY KOPALINY - KRUSZYWA 4 4. EKSPLOATACJA ZŁOŻA 4 5. POZIOM TŁA ZANIECZYSZCZEŃ 8 6. EMISJA ZANIECZYSZCZEŃ DO ATMOSFERY ANALIZA WPŁYWU ŹRÓDEŁ SUBSTANCJI ZANIECZYSZCZAJĄCYCH NA STAN ZANIECZYSZCZENIA POWIETRZA (DO ART.221) OBLICZENIA WPŁYWU ŹRÓDEŁ EMISJI NA STAN POWIETRZA 18 ATMOSFERYCZNEGO I IZOLINIE ROZKŁADU STĘŻEŃ EMISJI 1

3 1. POŁOŻENIE ZŁOŻA Złoże piasków skaleniowo-kwarcowych NIETKÓW 1 położone jest w woj. lubuskim, na gruntach miejscowości Nietków, w gminie Czerwieńsk, powiecie zielonogórskim. Rozpatrywane złoże w całości położone jest na działce nr 1246/5 obręb 0006 Nietków. Całkowita powierzchnia działki wynosi 12,2836 ha, natomiast dokumentowane złoże piasków Nietków 1 zajmuje powierzchnię 8,23 ha. Dojazd do planowanego przedsięwzięcie stanowi ul. Żwirowa, która dochodzi do północnej granicy omawianego obszaru. Bezpośrednie otoczenie analizowanego złoża stanowią tereny leśne, okalają złoże z trzech stron, jedynie od strony północno-wschodniej przedsięwzięcie graniczy z terenami na których była na których była prowadzona eksploatacja kruszywa Zwarta zabudowa miejscowości Nietków zlokalizowana jest w odległości ok. 0,5 km na północ od złoża Nietków. Najbliższa zabudowa mieszkaniowa jednorodzinna znajduje się na północ od terenu przedsięwzięcia w odległości ok. 145 m i jest zlokalizowana na działce nr ewid 1246/3 Złoże położone jest poza obszarami podlegającymi ochronie na podstawie ustawy z dnia 16 kwietnia 2004 o ochronie przyrody (Dz. U. z 2004 r. nr 92, poz. 880 z póź. zmianami), w tym poza obszarami Europejskiej Sieci Ekologicznej Natura 2000 Złoże piasków Nietków 1 położone jest w całości na terenie, który w Studium Uwarunkowań i Kierunków Zagospodarowania Przestrzennego Gminy Czerwieńsk został przeznaczony pod odkrywkową eksploatację kopalin. 2. PARAMETRY ZŁOŻA Serię złożową w dokumentowanym złożu piasków skaleniowo-kwarcowych Nietków 1 stanowią czwartorzędowe utwory piaszczyste i piaszczysto-żwirowe, związane genetycznie ze zlodowaceniem północnopolskim. Wykształcone są głównie jako piaski drobnoziarniste, piaski średnioziarniste i piaski gruboziarniste oraz piaski 2

4 wcześniej wymienione z domieszkami frakcji żwirowych ( do 30%). Z uwagi na zawartość frakcji żwirowych w złożu wydzielono dwa podtypy kopaliny : piaski o niewielkiej zawartości frakcji żwirowej, do 10 % (Z 1) oraz piaski z domieszką frakcji żwirowych powyżej 10% (Z 2 ). Średnia miąższość piasków Z 1 waha się w złożu od 0 do 10,9 m, średnia miąższość wynosi 3,0 m. Miąższość warstwy piaszczysto-żwirowej Z 2 wynosi od 0 do 20,3 m, średnia miąższość tej kopaliny w złożu wynosi 9,0 m. Łączna miąższość warstwy złożowej (Z 1 + Z 2 ) średnio 12,6 m a po uwzględnieniu punktu interpolowanego X 1 do obliczenia zasobów, średnia miąższość spada do 12,0 m. Strop złoża bilansowego zalega na głębokościach 0,1-3,5mppt, a rzędne stropu złoża wahają się w granicach 79,38-94,06 m npm w części nienaruszonej wcześniejszą eksploatacją i 64,70-69,09 m npm w części położonej w dnie starego wyrobiska. Spąg złoża bilansowego występuje na głębokościach od 2,7m do 22,0m, a rzędne spągu złoża zawierają się w przedziale 67,4-74,16 m npm w części nienaruszonej oraz 60,30-63,47 m npm w obrębie dna starego wyrobiska. Nadkład nad złożem stanowi przeważnie warstwa piaszczysto-humusowa o grubości 0,1 m. Tylko w trzech otworach stwierdzono większy nadkład 1,5-3,5. Warstwa złożowa udokumentowana w granicach dna starego wyrobiska jest w znacznym stopniu zawodniona a swobodne zwierciadło wody występuje na głębokościach 0,7-2,0 m ppt, w zależności od hipsometrii terenu. W pozostałej części udokumentowanego złoża warstwa złożowa jest całkowicie sucha. Obliczone metodą trójkątów zasoby piasków w złożu Nietków 1 wg stanu na dzień r wynoszą odpowiednio: - piaski Z 1 o śr.p.p. 96,7% Qb = m 3 = t - piaski Z 2 o śr.p.p. 78,4% Qb = m 3 = t Łączne zasoby kopaliny udokumentowanej w złożu Nietków 1 wynoszą: Qb = = m 3 Qb = = t W granicach ustalonych w dokumentacji geologicznej zasoby geologiczne wynoszą: t ton piasku. 3

5 3. PARAMETRY KOPALINY - KRUSZYWA Jakość kopaliny została określona na podstawie obserwacji terenowych, badań wskaźnikowych oraz badań laboratoryjnych wykonanych przez Laboratorium Badania Skał i Kruszyw w Przedsiębiorstwie Projektowo-Wdrożeniowym BIPROSKAL we Wrocławiu. Główne parametry jakościowe piasków Z 1 ( z domieszką żwirów do 10% ) przedstawiają się następująco: - zawartość pyłów mineralnych : średnia 2,2 %, - punkt piaskowy: średnia 96,7 % - zawartość zanieczyszczeń obcych : brak - zawartość zanieczyszczeń organicznych : barwa nie ciemniejsza od wzorcowej - gęstość nasyp. w stanie luźnym: kg/m 3, śr kg/m 3 =1,56 t/m 3, - gęstość nasyp. w stanie utrzęsionym : kg/m 3, śr.1695 kg/m 3 =1,69 t/m 3. Główne parametry jakościowe piasków ze żwirem Z 2 ( z domieszką żwirów powyżej 10% ) przedstawiają się następująco: - zawartość pyłów mineralnych :średnia 2,5 %, - punkt piaskowy: średnia 78,4 % - zawartość zanieczyszczeń obcych : brak* - zawartość zanieczyszczeń organicznych : barwa nie ciemniejsza od wzorcowej - gęstość nasyp. w stanie luźnym: kg/m 3, śr kg/m 3 =1,61 t/m 3, - gęstość nasyp. w stanie utrzęsionym : kg/m 3, śr.1777 kg/m 3 =1,78 t/m EKSPLOATACJA ZŁOŻA Złoże Nietków 1 będzie eksploatowane sposobem odkrywkowym, wyrobiskiem wgłębnym z równoległym postępem frontu robót eksploatacyjnych, jednym, dwoma lub trzema piętrami eksploatacyjnymi suchym oraz jednym zawodnionym w części złoża, która była już eksploatowana. Eksploatacja kruszywa 4

6 prowadzona będzie, przy użyciu typowego sprzętu koparki i ładowarki jednonaczyniowej. Biorąc pod uwagę budowę złoża wydobycie powinno odbywać się bez większych trudności, przy zastosowaniu odpowiedniego sprzętu zapewniającego wydobycie kruszywa do spągu. W czasie prowadzenia eksploatacji złoża przewiduje się że: Nadkład zdejmowany będzie przy użyciu spycharki i koparki łyżkowej. Nadkład będzie zwałowany na obrzeżach kopalni. Wzdłuż północnej granicy planowanej inwestycji usypany zostanie wał ziemny, który zostanie zadarniony. Wydobywana kopalina utrzymywana będzie w stanie naturalnej wilgotności. Wywóz kopaliny odbywać się będzie samochodami ciężarowymi, a transportowana kopalina zostanie szczelnie przykryta plandeką. Eksploatacja złoża odbywać się będzie tylko w porze dziennej (w godzinach ). wywóz kopaliny odbywać się będzie samochodami ciężarowymi, a transportowana kopalina zostanie szczelnie przykryta plandeką. Inwestor przewiduje eksploatację złoża w ciągu dwudziestu pięciu lat, a przewidziane średnie wydobycie to 1250 ton w ciągu dnia pracy. Piasek ze złoża Nietków 1 zgodnie z wynikami uzyskanymi z badań laboratoryjnych może być wykorzystywany dla celów drogownictwa i budownictwa ogólnego. Eksploatacja złoża prowadzona będzie na cele lokalne. Do eksploatacji złoża nie będą stosowane materiały wybuchowe. Czas pracy Eksploatacja złoża odbywać się będzie tylko w porze dzienne w godzinach

7 Maszyny i pojazdy związanie z eksploatacją złoża Pojazdy ciężarowe odbierające kruszywo do 64 pojazdów w ciągu dnia pracy, maksymalnie 4 pojazdy na godzinę. Koparki wydobywające kruszywo i ładujące je na pojazdy ciężarowe 2 szt. pracujące w ciągu do 3 godzin w ciągu 8 h pory dziennej (do 6h w ciągu dnia pracy każda), maksymalnie 2 koparki na godzinę, Spychacz do prac ziemnych 1 szt. pracujący do 3 godzin w czasie 8 godzin pory dziennej (do 6h w ciągu dnia pracy), maksymalnie 1 spychacz na godzinę Ładowarka do prac ziemnych 1 szt. pracująca do 3 godzin w czasie 8 godzin pory dziennej (do 6h w ciągu dnia pracy), maksymalnie 1 ładowarka na godzinę Na terenie kopalni nie przewiduje się używania, parkowania innych maszyn i pojazdów. Emisja z silników pojazdów wywożących urobek Pojazdy wywożące urobek należeć będą do grupy pojazdów ciężarowych. Wielkość emisji wyznaczono na podstawie danych zawartych w publikacji Z. Chłopek Szacowanie emisji ze śr. transportu w r Emisja z silników koparek oraz spychacza Na terenie miejsca wydobycia pracować będą : 2 koparki 1 spychacz 1 ładowarka 6

8 Maszyny te napędzane będą silnikami wysokoprężnymi o mocy przyjętej dla : - koparka gąsienicowa CAT 320 DL z silnikiem Silnik Cat C6.4 wykonany w technice ACERTmoc użyteczna 103 kw - spycharka gąsienicowa i ładowarka moc silnika 112 kw Cat C6.6 to rzędowy, sześciocylindrowy silnik o pojemności skokowej 6,6 l (406 in3), wyposażony w układ wtryskowy Caterpillar Common Rail. Wykorzystuje technologię ACERT, czyli szereg innowacji opracowanych przez inżynierów firmy Caterpillar, które umożliwiają zaawansowane sterowanie elektroniczne, precyzyjne dawkowanie paliwa i zarządzanie dopływem czystego powietrza, a w rezultacie zapewniają niezrównane osiągi i niższy poziom emisji szkodliwych substancji. Silnik spełnia normy emisji spalin EPA Tier 3 (USA), Stage IIIA (Unia Europejska) i MOC Step 3 (Japonia). Do obliczeń przyjęto wielkość emisji dla 103 kw dla koparek i 112 dla spychacza i ładowarki. Ponieważ praca wykonywana przez te maszyny jest bardziej stacjonarna niż ciężarówek wywożących urobek potraktowano je jako źródło powierzchniowe. Wielkość emisji z silników napędzających te maszyny przyjęto z europejskich norm emisji z silników spalinowych. Tabela : Normy dotyczące emisji spalin Norma Euro IV Data wejścia w życie < P < 560 kw Dopuszczalne wartości Wskaźniki emisji są podane w g/kwh i Wynoszą CO -1,5 g/kwh HC - 0,46g/kWh NOx- 3,5 g/kwh PM - 0,02 g/kwh Dla emisji z silnika przyjęto zgodnie z certyfikatem STD AIR RESOURCES BOARD Substancja CAS Wskaźnik Moc silnika Emisja Emisja g/kwh kw g/h kg/h CO , ,168 HC - 0, ,5 0,052 NOx , , PM , ,24 0,003 7

9 Ponieważ koparki i spychacz pracują wielkości emisji wyniesie: parami Emisja dla poszczególnych pół g/kwh kw g/h kg/h 2 pojazdy 4 pojazdy CO , ,1680 0, ,8 2795,5 HC - 0, ,52 0,0515 0, ,6 857,3 NOx , , , ,4 6522,9 PM - - 0, ,24 0, , ,6 37,3 5. POZIOM TŁA ZANIECZYSZCZEŃ Poziom tła zanieczyszczeń na rozpatrywanym terenie określono na podstawie informacji zawartej w danych przedstawionych przez WIOŚ w Zielonej Górze 8

10 Tabela : Rodzaj emitowanej substancji i wartość tła Lp. Substancja emitowana ( oznaczenie wg CAS ) oznaczenie wg CAS Da µg/m Ditlenek siarki ( SO2; dwutlenek siarki ) Ditlenek azotu ( NO 2 ; Dwutlenek azotu ) 6 3 Tlenki azotu ( suma NO i NO 2 ) w przeliczeniu na NO Tlenek węgla CO Pył PM Pył PM2,5 6 6 Benzen 0,1 7 Ołów 0,01 Tabela : Kryteria oceny stopnia oddziaływania odniesienie stężeń obliczonych(*) do wymaganych Lp. Substancja ( oznaczenie wg CAS ) dopuszczalne poziomy substancji łącznie z marginesami tolerancji dla danego roku (Dz.U. Nr 47 z 2008 r. poz. 281 uśrednione dla 1 godziny (D1) oraz roku kalendarzowego (Da) NMHC Od jedna godzina (Węglowodory niemetanowe ) 1 przyjęto rok Od weglowodory kalendarzowy aromatyczne i alifatyczne 2 Ditlenek azotu Dwutlenek azotu NO Wartości odniesienia (Dz.U.Nr 16/2010 poz. 87) rok jedna godzina 9

11 3 Tlenki azotu ( suma NO i NO 2 ) w przeliczeniu na NO 2 4 CO 5 Pył PM ( R) obszary ochrony roślin - kalendarzowy jedna godzina od nn nn rok kalendarzowy jedna godzina osiem godzin rok kalendarzowy jedna godzina 24 godziny rok kalendarzowy od od od od Od Od Od 30 ( R) nn nn nn nn nn nn Nn Opis i charakterystyka urządzeń do ograniczenia emisji. Tabela : Urządzenia do redukcji emisji Lp. Numer źródła Numer urządzenia Typ urządzenia Substancja redukowane Skuteczn ość redukcji % Wszystkie brak urządzeń do redukcji Zakład nie wymaga stosowania urządzeń do redukcji emisji zanieczyszczeń. Uwa gi 10

12 Czas pracy źródeł powstawania i miejsc wprowadzania zanieczyszczeń do atmosfery. Praca kopalni od 6 22 cały rok Pojazdy ciężarowe odbierające kruszywo do 64 pojazdów w ciągu dnia pracy maksymalnie do 4 pojazdów na godzinę. Koparki wydobywające kruszywo i ładujące je na pojazdy ciężarowe 2 szt. pracujące do 3 godzin w czasie 8 godzin pory dziennej (6h/dzień roboczy), maksymalnie 2 koparki na godzinę. Ładowarka do prac ziemnych 1 szt. pracujący do 3 godzin w czasie 8 godzin pory dziennej (6h/dzień roboczy), maksymalnie 1 ładowacz na godzinę. Łączny czas pracy maszyn wyniesie : T = 6 h / 16 h = 6 * 260 dni = 1560 h/rok 6. EMISJA ZANIECZYSZCZEŃ DO ATMOSFERY Czas pracy kopalni wynosi w roku 260 d * 16 h/d = 4160 h/rok co przy zakładanej przepustowości 4 pojazdów na 1 h o ładowności 20 Mg daje masę wywozonego urobku równą : Mu = 16 h * 4 poj * 20 Mg * 260 d = Mg / rok Dzienne wydobycie ok 1250 ton. Roczne wydobycie ok ton (ok. 260 dni roboczych w roku) 260x1250 Wielkość emisji rocznej zanieczyszczeń wyznaczona dla 1 koparki wynosi dla 4160 h. Substancja CAS Wskaźnik Moc silnika Emisja Emisja g/kwh kw g/h kg/h CO , ,392 HC ,448 NOx , PM , ,224 11

13 kg/h 2 pojazdy 4 pojazdy 0,392 0, , ,88 0,448 0, , ,72 0,448 0, , ,72 0,224 0, , ,36 Klasyfikacja różnicująca teren na który oddziaływuje instalacja zgodnie z punktem RMŚ Dz.U.87 poz.796 Lp Określenie terenu Występowanie terenu w obszarze oddziaływania instalacji w odległości ( 30 * x mm ) m. 1 Obszar ochrony uzdrowiskowej Nie występuje ten typ obszaru 2 Obszar parku narodowego Nie występuje ten typ obszaru 3 Obszary ochrony roślin ( obszary roślinne podlegające prawnie ochronie ) Nie występuje ten typ obszaru Tabela : Kryteria oceny stopnia oddziaływania odniesienie stężeń obliczonych(*) do wymaganych Wartości odniesienia (Dz.U nr 16 Wartości poz. 87) lub dopuszczalne poziomy odniesienia substancji łącznie z marginesami Lp (Dz.U Substancja tolerancji dla danego roku. nr 16 poz. 87) ( oznaczenie wg CAS ) (Dz.U uśrednione dla 1 godziny (D1) oraz roku kalendarzowego (Da) w µg/m 3 w µg/m Od jedna godzina Ditlenek siarki Od 1 Dwutlenek siarki 24 godziny 125 nn 09-5 SO2 rok Od 20 (R) 30 kalendarzowy Ditlenek azotu Dwutlenek azotu jedna godzina NO

14 3 Tlenki azotu ( suma NO i NO 2 ) w przeliczeniu na NO 2 4 CO 5 Pył PM rok kalendarzowy jedna godzina rok kalendarzowy jedna godzina osiem godzin rok kalendarzowy jedna godzina 24 godziny rok kalendarzowy 6 Węglowodory - jedna godzina ( R) obszary ochrony roślin rok kalendarzowy od nn nn od 30 ( R) nn od nn od nn od nn nn Od nn 280 Od 50 Nn Od od od Emisja pyłów niezorganizowana Przy wiatrach powyżej 7 m/s występować może unos pyłu z podłoża. Szacuje się że wielkośc tej emisji wyniesie ok. 10 kg/h Czas emisji szacowany jest na ok. 50 h w roku. Wielkość stężeń powodowana ta emisją szacowana jest na podstawie obliczeń modelowych dotrzymuje warunków nieprzekraczania poziomu dopuszczalnego Kryteria dotrzymania wartości odniesienia Uznaje się, że wartość odniesienia substancji w powietrzu uśredniona dla 1 godziny, określona w załączniku nr 1 do rozporządzenia, jest dotrzymana, jeżeli wartość ta nie 13

15 jest przekraczana więcej niż przez 0,274% czasu w roku dla dwutlenku siarki oraz więcej niż przez 0,2% czasu w roku dla pozostałych substancji. W przypadku dwutlenku siarki i dwutlenku azotu częstość przekraczania odnosi się do wartości odniesienia wraz z marginesem tolerancji określonym w rozporządzeniu Ministra Środowiska z dnia 6 czerwca 2002 r. w sprawie dopuszczalnych poziomów niektórych substancji w powietrzu, alarmowych poziomów niektórych substancji w powietrzu oraz marginesów tolerancji dla dopuszczalnych poziomów niektórych substancji 7. ANALIZA WPŁYWU ŹRÓDEŁ SUBSTANCJI ZANIECZYSZCZAJĄCYCH NA STAN ZANIECZYSZCZENIA POWIETRZA (DO ART.221) Podstawą analizy wpływu jest ROZPORZĄDZENIE MINISTRA ŚRODOWISKA z dnia r. w sprawie poziomów niektórych substancji w powietrzu (Dz.U. Nr 47 poz.281). Rozporządzenie to określa między innymi dopuszczalne poziomy niektórych substancji w powietrzu oraz dopuszczalne częstości ich przekroczeń w odniesieniu do charakteru obszaru jakiego dotyczą, różnicując na: - tereny kraju, bez obszarów parków narodowych i obszarów ochrony uzdrowiskowej - obszary parków narodowych, - obszary ochrony uzdrowiskowej Jednocześnie, zgodnie z rozporządzeniem Ministra Środowiska z dnia r. w sprawie wartości odniesienia dla niektórych substancji w powietrzu (Dz.U. Nr 16 poz. 87) wartości odniesienia, stanowiące normatyw obliczeniowy, dla analizowanych w niniejszym opracowaniu zanieczyszczeń wynoszą (w µg/m 3 ): terenu kraju, z wyłączeniem obszarów parków narodowych i obszarów ochrony uzdrowiskowej, obszarów parków narodowych, obszarów ochrony uzdrowiskowej; warunki, w jakich ustala się wartości odniesienia, takie jak temperatura i ciśnienie; 14

16 oznaczenie numeryczne substancji pozwalające na jednoznaczną jej identyfikację; okresy, dla których uśrednione są wartości odniesienia; warunki uznawania wartości odniesienia za dotrzymane; referencyjne metodyki modelowania poziomów substancji w powietrzu. Wartości odniesienia dla niektórych substancji w powietrzu dla terenu kraju, oznaczenie numeryczne tych substancji oraz okresy, dla których uśrednione są wartości odniesienia, z wyłączeniem obszarów parków narodowych i obszarów ochrony uzdrowiskowej, określono wg załącznik nr 1 do rozporządzenia. Wartości odniesienia dla substancji w powietrzu ustalono się w warunkach temperatura 293 K i ciśnienie 101,3 kpa. Obliczenia wpływu źródła emisji na stan powietrza atmosferycznego wykonano zgodnie z Rozporządzeniem w sprawie metod obliczania stanu zanieczyszczenia powietrza atmosferycznego dla źródeł istniejących i projektowanych zwanych dalej WYTYCZNYMI z późniejszymi zmianami w oparciu o program : Z.U.O. "EKO - SOFT" Z.U.K. "COGITO" ul. Rogozińskiego 17/ Łódź tel , OBLICZANIE STANU ZANIECZYSZCZENIA POWIETRZA ATMOSFERYCZNEGO SYSTEM OPA03 PROGRAM OPA03 WERSJA 2.0 DLA PC Jako dane do emisji przyjęto : o emisje wskaźnikową obliczoną dla poszczególnych kotłów pracujących jednocześnie przez cały okres roku Szorstkość terenu - 50 hmax Współczynniki szorstkości terenu Współczynnik aerodynamicznej szorstkości terenu z o uwzględnia wpływ pokrycia terenu na intensywność rozpraszania zanieczyszczeń w atmosferze. Wartości podstawowe współczynnika, odpowiadające poszczególnym rodzajom pokrycia terenu i okresowi, podane są w pkt 2.3. Załącznika Nr 3 do rozporządzenia Ministra Środowiska z dnia r. w sprawie wartości odniesienia dla niektórych substancji w powietrzu (Dz.U. Nr 16 poz. 87). Przy obliczaniu wartości średniej 15

17 współczynnika z o, teren otaczający emitory podzielono na 9 kwadratów o boku 150 m, analogicznych do układu siatki współrzędnych i dla każdego z nich określono średnią wartość z o w kwadracie, wyznaczając udziały procentowe rodzajów pokrycia. Do obliczeń wykorzystano mapę 1:2000. Wartości bazowe współczynnika szorstkości terenu z o przedstawiają się następująco: Typ pokrycia terenu [ w promieniu 50 x h max ] Współczynnik zo [ okres roczny ] Woda Łąki i pastwiska 0.02 Pola uprawne Sady, zarośla, zagajniki 0.4 Lasy 2.0 Zwarta zabudowa wiejska 0.5 Zgodnie z Wytycznymi... przyjęto dla tego obszaru aerodynamiczną szorstkość terenu w wartości 0,5 m. Warunki meteorologiczne Na podstawie danych uzyskanych z Katalogu Danych Meteorologicznych na rozpatrywanym rejonie przyjmuje się warunki meteorologiczne reprezentatywne dla stacji meteorologicznej Zielona Góra. Parametry stanów równowagi na rozpatrywanym terenie można podzielić na stany równowagi atmosfery : trzy zasadnicze chwiejna obojętna stała Stany równowagi obejmują łącznie 6 klas równowagi i charakteryzują się następującymi parametrami : Klasy równowagi Maksymalna prędkość Zakresy prędkości [ ] [m/s] [m/s ] silnie chwiejna chwiejna lekko chwiejna

18 4- obojętna lekko stała stała Temperatury powietrza : Średnia temperatura w roku Średnia temperatura okresu letniego Średnia temperatura okresu zimowego C = K C = K C = K Wnioski z obliczeń Smm, SXZ, opadu pyłu - zestawienia zbiorcze Zgodnie z rozporządzeniem Ministra Środowiska z dnia r. w sprawie wartości odniesienia dla niektórych substancji w powietrzu (Dz.U. Nr 16 poz. 87) wartości odniesienia, stanowiące normatyw obliczeniowy, dla analizowanych w niniejszym opracowaniu zanieczyszczeń wynoszą (w µg/m 3 ): wartość ta jest dotrzymana, jeżeli wartość ta nie jest przekraczana więcej niż przez 0,274% czasu w roku dla dwutlenku siarki oraz więcej niż przez 0,2% czasu w roku dla pozostałych substancji. W przypadku dwutlenku siarki i dwutlenku azotu częstość przekraczania odnosi się do wartości odniesienia wraz z marginesem tolerancji określonym w rozporządzeniu Ministra Środowiska w sprawie dopuszczalnych poziomów niektórych substancji w powietrzu, alarmowych poziomów niektórych substancji w powietrzu oraz marginesów tolerancji dla dopuszczalnych poziomów niektórych substancji. Źródła emisji z przyjętymi parametrami emitorów i emisji dotrzymują wymaganego ustawowo poziomu stężeń dla warunków po roku ( SO2, PM10, CO ) oraz 2010 dla ( NOx) i węglowodorów NMHC Wielkość emisji jest zgodna z obowiązującymi przepisami ochrony środowiska przed zanieczyszczeniem. 17

19 8. OBLICZENIA WPŁYWU ŹRÓDEŁ EMISJI NA STAN POWIETRZA ATMOSFERYCZNEGO I IZOLINIE ROZKŁADU STĘŻEŃ EMISJI OPA Oddziaływanie emisji z maszyn urobkowych Z.U.O. "EKO - SOFT" Łód ul. Rogozińskiego 17/7 tel OBLICZANIE STANU ZANIECZYSZCZENIA POWIETRZA ATMOSFERYCZNEGO SYSTEM OPA03 PROGRAM OPA03 WERSJA 5 DLA PC według metodyki referencyjnej DZ.U. Nr 16 poz. 87 z Licencja: EKOLTECH/Le/OKVpo/03/12 z dnia / Obiekt: kopalnia kruszywa PROGRAM OPA03 DANE WEJ CIOWE I.0 Kšt miedzy kierunkiem N na mapie a dodatnim zwrotem osi Y mierzony od kierunku N zgodnie z ruchem wskazówek zegara = 0.0 stopni I.1 Współczynnik aerodynamicznej szorstko ci terenu z0 [m] Współczynnik szorstko ci z0 Rok Zima Lato ====================================== I.2 Stacja meteorologiczna: ZIELONA GORA Obserwacje meteorologiczne: niemodyfikowane II. Warto ci odniesienia (Dz.U.Nr 16/2010 poz. 87) lub dopuszczalne poziomy substancji (Dz.U. Nr 177/2012 poz. 1031) Lp Nr Nr wg CAS Wartoœci odniesienia substancji Tło subs- D zu u rednione dla 1 godziny D1 u rednione dla roku Da tancji [ug/m3] [ug/m3] [ug/m3] 18

20 =================================================================================== ======= Dwutlenek azotu Pył zawieszony PM Węglowodory alifatyczne Tlenek węgla III/A. Emitory powierzchniowe Lp Nazwa Wspołrzędne wierzchołków [m] Wysoko ć emitora emitora x1 x2 x3 y4 [m] y1 y2 y3 y4 =============================================================================== 1 Teren Teren IV. Emisja gazowa Substancja Emisja 1-godz [kg/h] Lp Nazwa em. liniowe : [kg/(h x 100 m)] ======================================================================== Charakterystyka emisji nr 1 Teren 1/Roczny,Teren 2/Roczny Dwutlenek azotu Pył zawieszony PM Węglowodory alifatyczne Tlenek węgla V. Podokres nr 1 : Roczny Długo ć podokresu w godz. = 1560 Dane meteorologiczne sezonu : rok rednia temperatura podokresu = st.k Emitory czynne w podokresie: Roczny Typ Nr Numer Prędko ć Lp emi- emi Nazwa emitora charakterystyki wylotowa tora tora emisji gazow P/L/A gazów 19

21 m/s ============================================================== 1 A 1 Teren A 2 Teren VI. Współrzędne wieloboku stanowišcego granicę terenu zakładu [m] Lp x y ===================================== Roczna emisja zanieczyszczeń gazowych w Mg/a Dwutlenek azotu Pył zawieszony PM Węglowodory alifatyczne Tlenek węgla Koniec danych Z.U.O. "EKO - SOFT" Łód ul. Rogozińskiego 17/7 tel OBLICZANIE STANU ZANIECZYSZCZENIA POWIETRZA ATMOSFERYCZNEGO SYSTEM OPA03 PROGRAM OPA03 WERSJA 5 DLA PC według metodyki referencyjnej DZ.U. Nr 16 poz. 87 z Licencja: EKOLTECH/Le/OKVpo/03/12 z dnia / Obiekt: kopalnia kruszywa WARTOSCI NAJWIĘKSZE Z OBLICZONYCH Wielko ć Miano Warto ć naj- Warto ć Współrzędne [m] wieksza spo ród odniesienia punktu wystšpienia obliczonych lub warto ć największej warto ci dopuszczalna x y z =================================================================================== == Dwutlenek azotu 1. Stężenie 1-godzinowe (występuje w okresie Roczny ) ug/m

22 ug/m Da - R = Roczna często ć przekroczeń warto ci odniesienia D1 = ug/m3 % Pył zawieszony PM10 1. Stężenie 1-godzinowe (występuje w okresie Roczny ) ug/m ug/m Da - R = Roczna często ć przekroczeń warto ci odniesienia D1 = ug/m3 % Węglowodory alifatyczne 1. Stężenie 1-godzinowe (występuje w okresie Roczny ) ug/m ug/m Da - R = Roczna często ć przekroczeń warto ci odniesienia D1 = ug/m3 % Tlenek węgla 1. Stężenie 1-godzinowe (występuje w okresie Roczny ) ug/m ug/m Roczna często ć przekroczeń warto ci odniesienia D1 = ug/m3 % Koniec obliczeń Emisja z pojazdów transportujących urobek Z.U.O. "EKO - SOFT" Łód ul. Rogozińskiego 17/7 tel MODELOWANIE ZANIECZYSZCZENIA POWIETRZA WOKÓŁ DRÓG I AUTOSTRAD WEDŁUG MODELU DYSPERSJI CALINE3 US-EPA z uwzględnieniem rozporzšdzenia MO DZ.U. Nr 16 poz. 87 z Program OpaCal3m wersja 4.0 Licencja nr MC/64100/C/11 z dnia Obiekt: Kopalnia kruszywa Nietków 21

23 PROGRAM OPACAL3M - DANE WEJSCIOWE I.0 Kšt miedzy kierunkiem N na mapie a dodatnim zwrotem osi Y mierzony od kierunku N zgodnie z ruchem wskazówek zegara = 0 stopni I.1 Współczynnik aerodynamicznej szorstko ci terenu z0 [m] Współczynnik szorstko ci z0 Rok Zima Lato ====================================== I.2 Czas u rednienia: 60 min. I.3 Stacja meteorologiczna: ZIELONA GORA I.4 Wysoko ć anemometru: 14 m Obserwacje meteorologiczne: niemodyfikowane II. Warto ci odniesienia (Dz.U.Nr 16/2010 poz. 87) lub dopuszczalne poziomy substancji łšcznie z marginesami tolerancji dla danego roku (Dz.U. Nr 47 z 2008 r. poz. 281 u rednione dla 1 godziny (D1) oraz roku kalendarzowego (Da) Lp Nr Nr wg CAS Warto ci odniesienia substancji Tło subs- D zu u rednione dla 1 godziny D1 u rednione dla roku Da tancji [ug/m3] [ug/m3] [ug/m3] =================================================================================== ======= Benzen Dwutlenek azotu Dwutlenek siarki Ołów, pył Pył zawieszony PM Tlenek węgla Węglowodory alifatyczne Węglowodory aromatyczne

24 III.1 Wska niki emisji w g/km, rednia prędko ć km/h CO C6H6 HC al HC ar NO2 Pył Pb SO2 rednia prędko ć =================================================================================== Samochody ciężarowe Z. Chłopek Szacowanie emisji ze r. transportu w r III.2 Skład rodzajowy potoku ruchu Kategoria rednia Wska niki emisji wg Udział pojazdu prędko ć w mieszance km/h % ================================================================================== 1. pojazdy transportowe Samochody ciężarowe 30 Z. Chłopek Szacowanie emisji z IV. Odcinki drogi / autostrady Współrzędne odcinka [m] Typ Lp Nazwa h b odcinka odcinka drogi poczštek koniec x1 y1 x2 y2 m m ================================================================================= po terenie po terenie po terenie po terenie po terenie po terenie po terenie po terenie h - wysoko ć nad terenem b - szeroko ć strefy mieszania V. Emisja zanieczyszczeń z silników pojazdów Nr Ilo ć Zanieczyszczenie Emisja godzinowa składu pojazdów g/(km x h) potoku poj./h Lp Nazwa ================================================================== Schemat emisji nr 1 1-2/Roczny,2-3/Roczny,3-4/Roczny,4-5/Roczny,5-6/Roczny,6-7/Roz Benzen Dwutlenek azotu Dwutlenek siarki Ołów, pył Pył zawieszony PM Tlenek węgla

25 167 Węglowodory alifatyczne Węglowodory aromatyczne 1.43 VI. Podokres nr 1 : Roczny Długo ć podokresu w godz. = 1440 Dane meteorologiczne sezonu : rok rednia temperatura podokresu = st.k VII. Emisja w podokresach: Roczny Nr Nr Lp odcinka Nazwa odcinka schematu emisji ========================================== Emisja roczna w kg/rok Benzen Dwutlenek azotu Dwutlenek siarki Ołów, pył Pył zawieszony PM Tlenek węgla Węglowodory alifatyczne Węglowodory aromatyczne Koniec danych WARTOSCI NAJWIEKSZE Z OBLICZONYCH (bez receptorów w "strefie mieszania" SM) Wielko ć Miano Warto ć naj- Warto ć Współrzędne [m] wieksza spo ród odniesienia punktu wystšpienia obliczonych lub warto ć największej warto ci dopuszczalna x y z ================================================================================== Benzen 1. Stężenie 1-godzinowe ug/m występuje w odległo ć od osi drogi = 1.6 m ug/m występuje w odległo ć od osi drogi = 9.4E-0002 m 3. Roczna często ć przekroczeń warto ci odniesienia D1 = ug/m3 % Dwutlenek azotu 24

26 1. Stężenie 1-godzinowe ug/m występuje w odległo ć od osi drogi = 1.6 m ug/m występuje w odległo ć od osi drogi = 4.6 m 3. Roczna często ć przekroczeń poziomu dop.łšcznie z marginesem tolerancji = D1 % (D1 = ug/m3 ) Dwutlenek siarki 1. Stężenie 1-godzinowe ug/m występuje w odległo ć od osi drogi = 1.6 m ug/m występuje w odległo ć od osi drogi = 4.6 m 3. Roczna często ć przekroczeń poziomu dop.łšcznie z marginesem tolerancji = D1 % (D1 = ug/m3 ) Ołów, pył 1. Stężenie 1-godzinowe ug/m występuje w odległo ć od osi drogi = 1.6 m ug/m występuje w odległo ć od osi drogi = 4.6 m 3. Roczna często ć przekroczeń warto ci odniesienia D1 = ug/m3 % Pył zawieszony PM10 1. Stężenie 1-godzinowe ug/m występuje w odległo ć od osi drogi = 1.6 m ug/m występuje w odległo ć od osi drogi = 4.6 m 3. Roczna często ć przekroczeń warto ci odniesienia D1 = ug/m3 % Tlenek węgla 1. Stężenie 1-godzinowe ug/m występuje w odległo ć od osi drogi = 1.6 m ug/m występuje w odległo ć od osi drogi = 4.6 m 3. Roczna często ć przekroczeń warto ci odniesienia D1 = ug/m3 % Węglowodory alifatyczne 1. Stężenie 1-godzinowe ug/m występuje w odległo ć od osi drogi = 1.6 m ug/m występuje w odległo ć od osi drogi = 4.6 m 3. Roczna często ć przekroczeń warto ci odniesienia D1 = ug/m3 % Węglowodory aromatyczne 1. Stężenie 1-godzinowe 25

27 ug/m występuje w odległo ć od osi drogi = 1.6 m ug/m występuje w odległo ć od osi drogi = 4.6 m 3. Roczna często ć przekroczeń warto ci odniesienia D1 = ug/m3 % Koniec obliczeń Poziomy stężeń na zabudowie mieszkalnej Z.U.O. "EKO - SOFT" Łód ul. Rogozińskiego 17/7 tel OBLICZANIE STANU ZANIECZYSZCZENIA POWIETRZA ATMOSFERYCZNEGO SYSTEM OPA03 PROGRAM OPA03 WERSJA 5 DLA PC według metodyki referencyjnej DZ.U. Nr 16 poz. 87 z Licencja: EKOLTECH/Le/OKVpo/03/12 z dnia / Obiekt: kopalnia kruszywa WARTOSCI NAJWIĘKSZE Z OBLICZONYCH Wielko ć Miano Warto ć naj- Warto ć Współrzędne [m] wieksza spo ród odniesienia punktu wystšpienia obliczonych lub warto ć największej warto ci dopuszczalna x y z ===================================================================================== Dwutlenek azotu 1. Stężenie 1-godzinowe (występuje w okresie Roczny ) ug/m ug/m Da - R = Roczna często ć przekroczeń warto ci odniesienia D1 = ug/m3 % Pył zawieszony PM10 1. Stężenie 1-godzinowe (występuje w okresie Roczny ) ug/m ug/m Da - R = Roczna często ć przekroczeń warto ci odniesienia D1 = ug/m3 % Węglowodory alifatyczne 1. Stężenie 1-godzinowe (występuje w okresie Roczny ) ug/m ug/m Da - R = Roczna często ć przekroczeń warto ci odniesienia D1 = ug/m3 % Tlenek węgla 1. Stężenie 1-godzinowe (występuje w okresie Roczny ) ug/m ug/m Roczna często ć przekroczeń warto ci odniesienia D1 = ug/m3 26

28 % Koniec obliczeń Powierzchniowa emisja pyłu niezorganizowana Z.U.O. "EKO - SOFT" Łód ul. Rogozińskiego 17/7 tel OBLICZANIE STANU ZANIECZYSZCZENIA POWIETRZA ATMOSFERYCZNEGO SYSTEM OPA03 PROGRAM OPA03 WERSJA 5 DLA PC według metodyki referencyjnej DZ.U. Nr 16 poz. 87 z Licencja: EKOLTECH/Le/OKVpo/03/12 z dnia / Obiekt: kopalnia kruszywa PROGRAM OPA03 DANE WEJ CIOWE I.0 Kšt miedzy kierunkiem N na mapie a dodatnim zwrotem osi Y mierzony od kierunku N zgodnie z ruchem wskazówek zegara = 0.0 stopni I.1 Współczynnik aerodynamicznej szorstko ci terenu z0 [m] Współczynnik szorstko ci z0 Rok Zima Lato ====================================== I.2 Stacja meteorologiczna: ZIELONA GORA Obserwacje meteorologiczne: niemodyfikowane II. Warto ci odniesienia (Dz.U.Nr 16/2010 poz. 87) lub dopuszczalne poziomy substancji (Dz.U. Nr 177/2012 poz. 1031) Lp Nr Nr wg CAS Warto ci odniesienia substancji Tło subs- D zu u rednione dla 1 godziny D1 u rednione dla roku Da tancji [ug/m3] [ug/m3] [ug/m3] =================================================================================== ======= Pył zawieszony PM

29 III/A. Emitory powierzchniowe Lp Nazwa Wspołrzędne wierzchołków [m] Wysoko ć emitora emitora x1 x2 x3 y4 [m] y1 y2 y3 y4 =============================================================================== 1 Teren Teren IV. Emisja gazowa Substancja Emisja 1-godz [kg/h] Lp Nazwa em. liniowe : [kg/(h x 100 m)] ======================================================================== Charakterystyka emisji nr 2 Teren 1/Roczny,Teren 2/Roczny Pył zawieszony PM V. Podokres nr 1 : Roczny Długo ć podokresu w godz. = 50 Dane meteorologiczne sezonu : rok rednia temperatura podokresu = st.k Emitory czynne w podokresie: Roczny Typ Nr Numer Prędko ć Lp emi- emi Nazwa emitora charakterystyki wylotowa tora tora emisji gazow P/L/A gazów m/s ============================================================== 1 A 1 Teren A 2 Teren VI. Współrzędne wieloboku stanowišcego granicę terenu zakładu [m] Lp x y =====================================

30 Roczna emisja zanieczyszczeń gazowych w Mg/a Pył zawieszony PM Koniec danych Z.U.O. "EKO - SOFT" Łód ul. Rogozińskiego 17/7 tel OBLICZANIE STANU ZANIECZYSZCZENIA POWIETRZA ATMOSFERYCZNEGO SYSTEM OPA03 PROGRAM OPA03 WERSJA 5 DLA PC według metodyki referencyjnej DZ.U. Nr 16 poz. 87 z Licencja: EKOLTECH/Le/OKVpo/03/12 z dnia / Obiekt: kopalnia kruszywa WARTOSCI NAJWIĘKSZE Z OBLICZONYCH Wielko ć Miano Warto ć naj- Warto ć Współrzędne [m] wieksza spo ród odniesienia punktu wystšpienia obliczonych lub warto ć największej warto ci dopuszczalna x y z =================================================================================== == Pył zawieszony PM10 1. Stężenie 1-godzinowe (występuje w okresie Roczny ) ug/m ug/m Da - R = Roczna często ć przekroczeń warto ci odniesienia D1 = ug/m3 % Koniec obliczeń 29

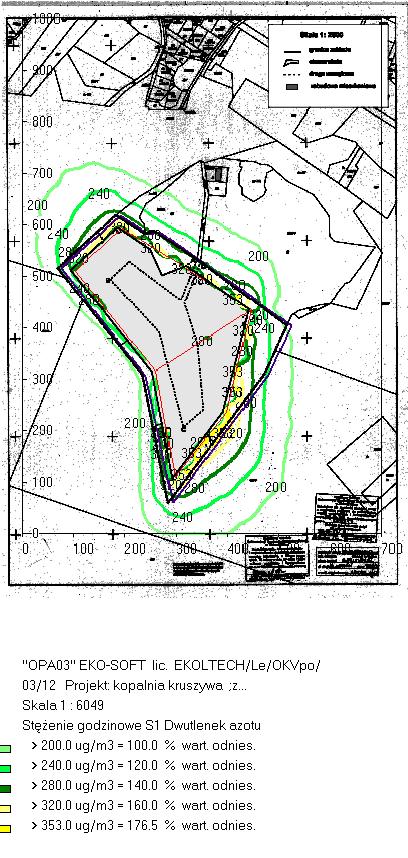

31 Mapa emisji z maszyn urobkowych 30
