AXIOM. Profile przyścienne / Blind Box / Transitions / Profiles / Canopy SYSTEMY SUFITOWE ŚCIENNE. Z nami zrealizujesz swoje pomysły.

Wielkość: px
Rozpocząć pokaz od strony:

Download "AXIOM. Profile przyścienne / Blind Box / Transitions / Profiles / Canopy SYSTEMY SUFITOWE ŚCIENNE. Z nami zrealizujesz swoje pomysły."

Transkrypt

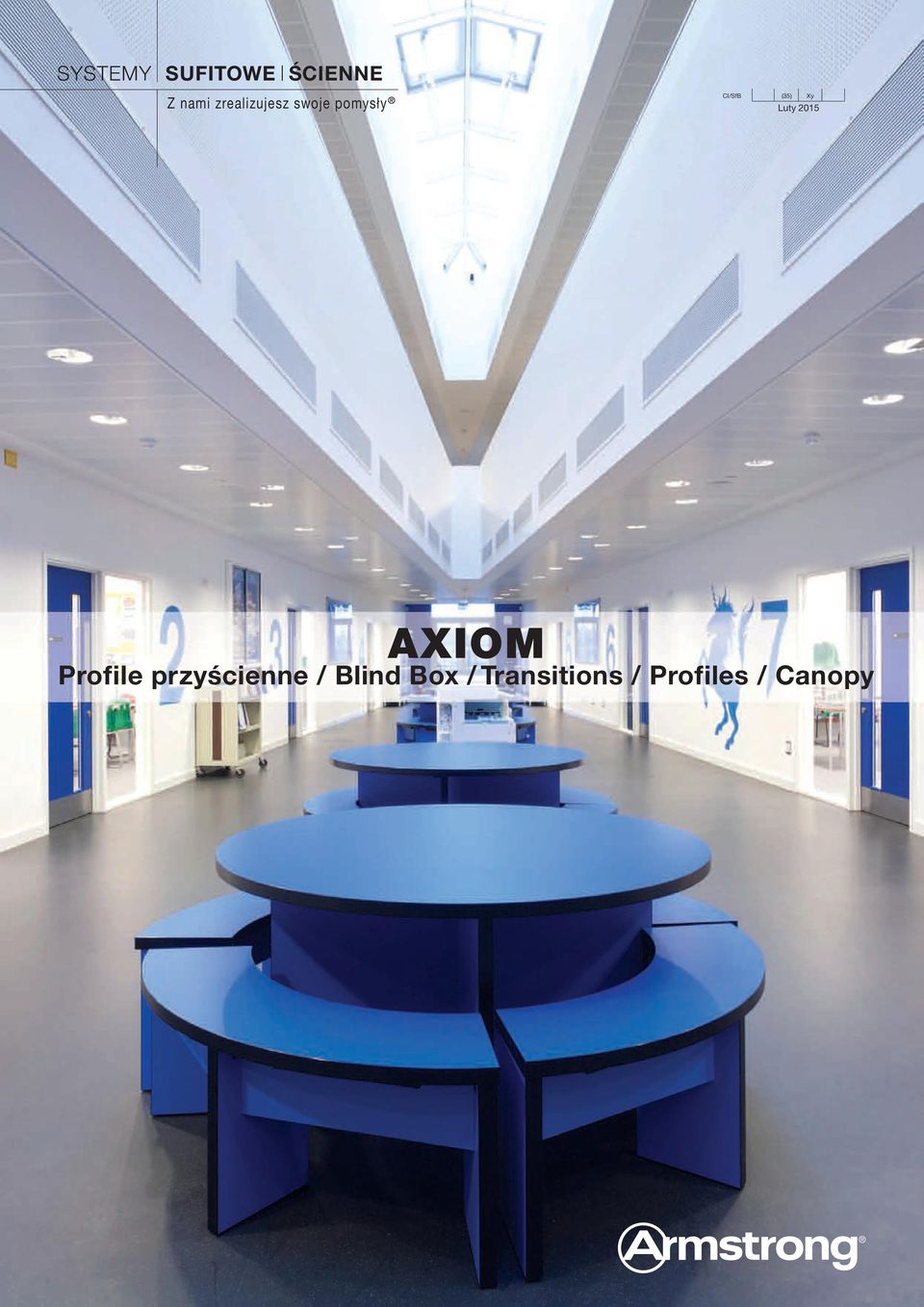

1 SYSTEMY SUFITOWE ŚCIENNE Z nami zrealizujesz swoje pomysły CI/SfB (35) Xy Luty 20 AXIOM Profile przyścienne / Blind Box / Transitions / Profiles / Canopy

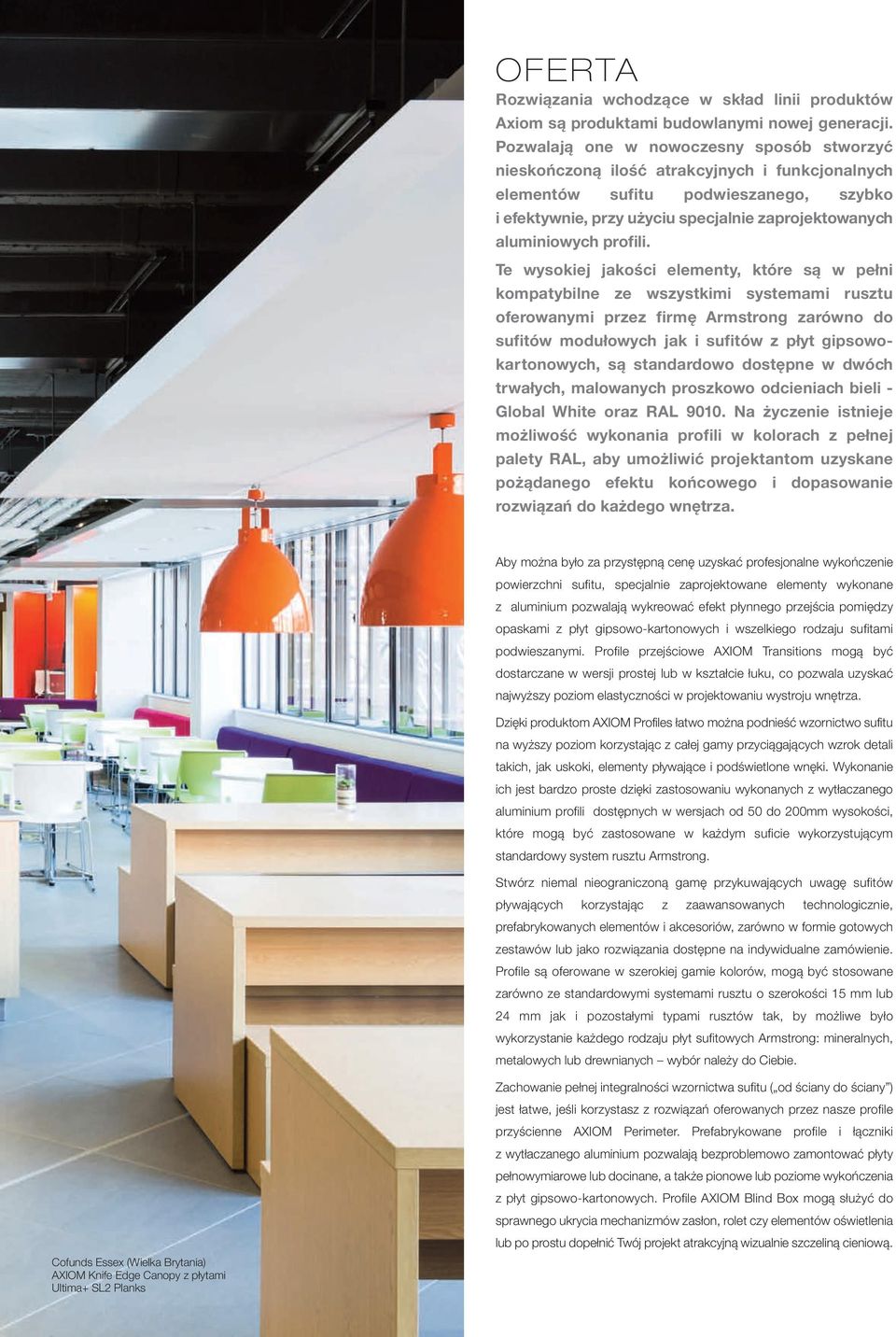

2 OFERTA Rozwiązania wchodzące w skład linii produktów Axiom są produktami budowlanymi nowej generacji. Pozwalają one w nowoczesny sposób stworzyć nieskończoną ilość atrakcyjnych i funkcjonalnych elementów sufitu podwieszanego, szybko i efektywnie, przy użyciu specjalnie zaprojektowanych aluminiowych profili. Te wysokiej jakości elementy, które są w pełni kompatybilne ze wszystkimi systemami rusztu oferowanymi przez firmę Armstrong zarówno do sufitów modułowych jak i sufitów z płyt gipsowokartonowych, są standardowo dostępne w dwóch trwałych, malowanych proszkowo odcieniach bieli - Global White oraz RAL Na życzenie istnieje możliwość wykonania profili w kolorach z pełnej palety RAL, aby umożliwić projektantom uzyskane pożądanego efektu końcowego i dopasowanie rozwiązań do każdego wnętrza. Aby można było za przystępną cenę uzyskać profesjonalne wykończenie powierzchni sufitu, specjalnie zaprojektowane elementy wykonane z aluminium pozwalają wykreować efekt płynnego przejścia pomiędzy opaskami z płyt gipsowo-kartonowych i wszelkiego rodzaju sufitami podwieszanymi. Profile przejściowe AXIOM Transitions mogą być dostarczane w wersji prostej lub w kształcie łuku, co pozwala uzyskać najwyższy poziom elastyczności w projektowaniu wystroju wnętrza. Dzięki produktom AXIOM Profiles łatwo można podnieść wzornictwo sufitu na wyższy poziom korzystając z całej gamy przyciągających wzrok detali takich, jak uskoki, elementy pływające i podświetlone wnęki. Wykonanie ich jest bardzo proste dzięki zastosowaniu wykonanych z wytłaczanego aluminium profili dostępnych w wersjach od 50 do 200mm wysokości, które mogą być zastosowane w każdym suficie wykorzystującym standardowy system rusztu Armstrong. Stwórz niemal nieograniczoną gamę przykuwających uwagę sufitów pływających korzystając z zaawansowanych technologicznie, prefabrykowanych elementów i akcesoriów, zarówno w formie gotowych zestawów lub jako rozwiązania dostępne na indywidualne zamówienie. Profile są oferowane w szerokiej gamie kolorów, mogą być stosowane zarówno ze standardowymi systemami rusztu o szerokości mm lub 24 mm jak i pozostałymi typami rusztów tak, by możliwe było wykorzystanie każdego rodzaju płyt sufitowych Armstrong: mineralnych, metalowych lub drewnianych wybór należy do Ciebie. Zachowanie pełnej integralności wzornictwa sufitu ( od ściany do ściany ) jest łatwe, jeśli korzystasz z rozwiązań oferowanych przez nasze profile przyścienne AXIOM Perimeter. Prefabrykowane profile i łączniki z wytłaczanego aluminium pozwalają bezproblemowo zamontować płyty pełnowymiarowe lub docinane, a także pionowe lub poziome wykończenia z płyt gipsowo-kartonowych. Profile AXIOM Blind Box mogą służyć do sprawnego ukrycia mechanizmów zasłon, rolet czy elementów oświetlenia Cofunds Essex (Wielka Brytania) AXIOM Knife Edge Canopy z płytami Ultima+ SL2 Planks lub po prostu dopełnić Twój projekt atrakcyjną wizualnie szczeliną cieniową.

3 SPIS TREŚCI AXIOM Profile przyścienne 2 AXIOM Blind Box 4 AXIOM Transitions 6 AXIOM Profiles 8 AXIOM C Canopy 10 AXIOM KE Canopy 12 AXIOM Circle Canopy 14 AXIOM Curved Canopy 16 AXIOM L Canopy 18 AXIOM - kolory 20 PROSTOTA Korzystając z profili Axiom możesz być zawsze pewien idealnego dopasowania i wykończenia. Oferowane przez firmę Armstrong prefabrykowane aluminiowe kształtowniki można szybko i łatwo zamontować z wykorzystaniem standardowych kombinacji elementów rusztu nośnego i płyt, tak więc możesz być pewien, że zawsze uzyskasz idealnie równe krawędzie i bezproblemowe połączenia. Proste lub wygięte, od ściany do ściany lub w postaci wyspy sufitowej: wszystkie rozwiązania w zasięgu ręki cóż mogłoby być prostsze? JAKOŚĆ Od rozwiązań niestandardowych aż po gotowe zestawy, nasze produkty obejmuje gwarancja najwyższej jakości i obsługi; gwarancja jakiej możesz oczekiwać od firmy Armstrong lidera na rynku systemów sufitowych. OB S Ł UGA Tak, jak w przypadku wszystkich rozwiązań oferowanych przez Armstrong, możesz być pewien wsparcia ze strony światowej klasy firmy, której działalność w pełni skupia się na sufitach podwieszanych. Wyjątkowość obsługi klientów przez firmę Armstrong polega na wspieraniu ich poprzez doradztwo projektowe oraz zapewnienie szczegółowych rysunków technicznych wraz z pakietem pełnego wsparcia dla wykonawcy, obejmującym niezbędne szkolenia oraz doradztwo na budowie. Zapewniamy nawet doradztwo w zakresie konserwacji produktu oraz wsparcie w razie, gdyby w przyszłości projekt miał podlegać modyfikacjom. KORZYŚCI Produkty Axiom dostępne są w kompletnych zestawach, co umożliwia szybszy i tańszy montaż. Nasze profile są zaprojektowane w taki sposób, że uzyskuje się znaczną, w przypadku niektórych rozwiązań, oszczędność czasu potrzebnego na wygładzanie, szlifowanie i malowanie powierzchni gipsowej w porównaniu z alternatywnymi metodami montażu płyt gipsowo-kartonowych. Gotowe zestawy i akcesoria są zaprojektowane w taki sposób, że pasują idealnie do standardowych profili i pełnowymiarowych płyt. Nie ma ryzyka pojawienia się nieregularności lub miejscowych problemów wymagających rozwiązania lub też konieczności kosztownych poprawek po zakończeniu prac. DORADZTWO TECHNICZNE Armstrong, jako wiodący światowy ekspert w projektowaniu i technologii sufitów podwieszanych, produkuje innowacyjne rozwiązania sufitowe od ponad 0 lat. Ściśle współpracujemy z klientami i partnerami w celu opracowywania nowych, atrakcyjnych wizualnie produktów, które dziś tworzą eleganckie i oryginalne rozwiązania sufitowe w wielu spośród najbardziej rozpoznawalnych budynkach na świecie. Ponadto, niedawno zainwestowaliśmy znaczne środki w celu zwiększenia naszych możliwości projektowych i technicznych, tak, aby zapewnić klientom szerszy asortyment produktów oraz niestandardowych rozwiązań dedykowanych dla indywidualnych projektów. 1

4 A X I O M P R O F I L E P R Z Y Ś C I E N N E O f e r t a Opis Wymiary Zawartość kartonu Ciężar kartonu Ilość kartonów długość (mm) wysokość (mm) szt. mb kg na palecie 41 T 3249 (1) AXIOM Profil przyścienny C x19mm T 3226 (1) AXIOM Schodkowy profil przyścienny C 35xxx19mm T 3227 (1) AXIOM Schodkowy profil przyścienny kątowy 35xxxmm T 3248 (1) AXIOM Schodkowy profil przyścienny 35xx6.5xmm 35 T 3235 (1) AXIOM Profil przyścienny 35xmm T 3225 G (1) AXIOM Profil przyścienny do płyt g-k A k c e s o r i a Opis Wymiary Zawartość kartonu Ciężar kartonu wysokość (mm) szt. kg A 340 G AXIOM Uniwersalny łącznik do naroży A 338 G AXIOM Uniwersalny łącznik wzdłużny A 339 G AXIOM Uniwersalny łącznik do profili T A 344 G AXIOM Uniwersalny wieszak krzyżowy A 321 G AXIOM Wieszak prosty A 322 G AXIOM Wieszak kątowy Wszystkie profile dostępne są w kolorze Global White. (1) Produkty dostępne również w białym kolorze RAL Wszystkie wymiary są nominalne i podane w milimetrach.

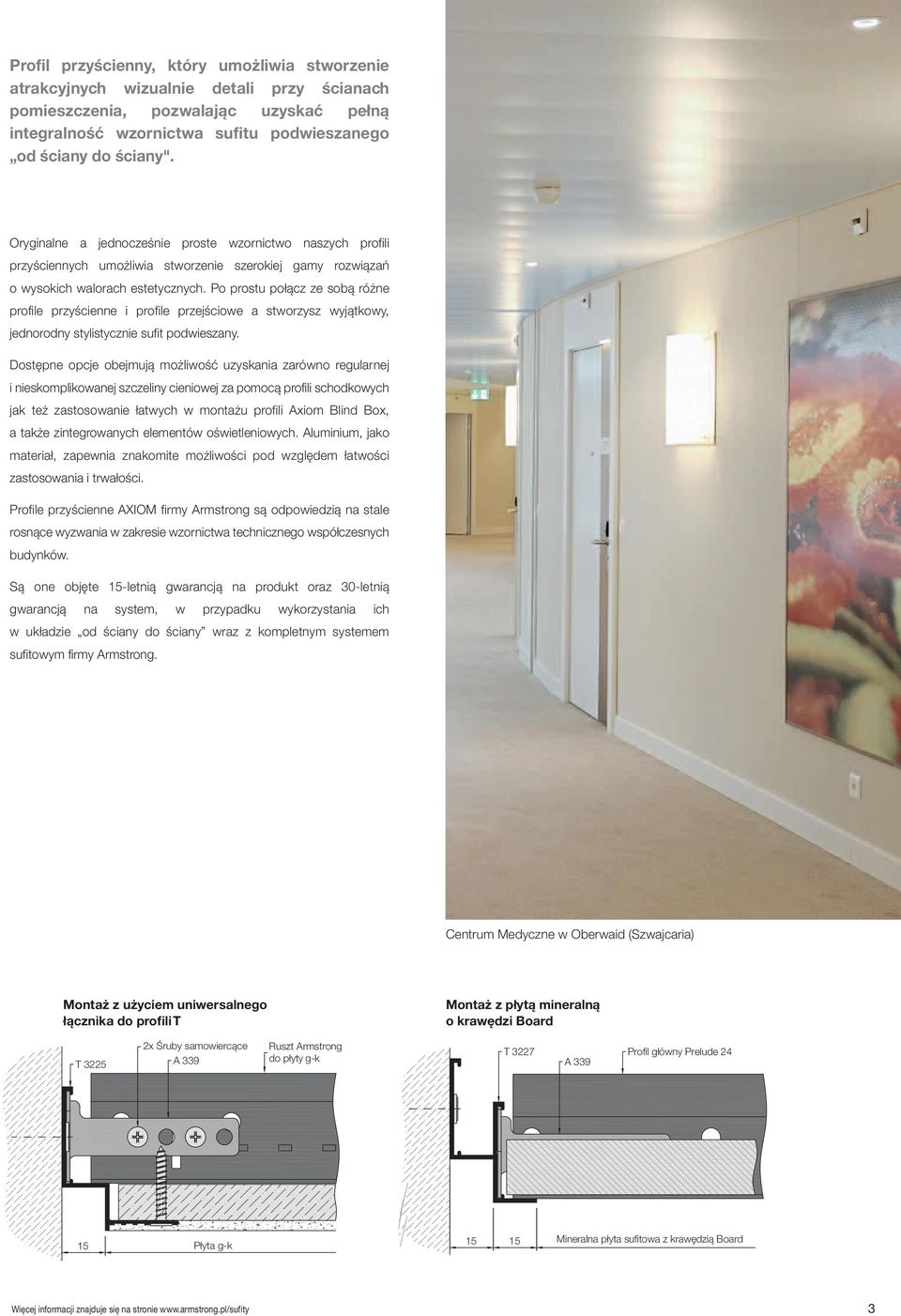

5 Profil przyścienny, który umożliwia stworzenie atrakcyjnych wizualnie detali przy ścianach pomieszczenia, pozwalając uzyskać pełną integralność wzornictwa sufitu podwieszanego od ściany do ściany". Oryginalne a jednocześnie proste wzornictwo naszych profili przyściennych umożliwia stworzenie szerokiej gamy rozwiązań o wysokich walorach estetycznych. Po prostu połącz ze sobą różne profile przyścienne i profile przejściowe a stworzysz wyjątkowy, jednorodny stylistycznie sufit podwieszany. Dostępne opcje obejmują możliwość uzyskania zarówno regularnej i nieskomplikowanej szczeliny cieniowej za pomocą profili schodkowych jak też zastosowanie łatwych w montażu profili Axiom Blind Box, a także zintegrowanych elementów oświetleniowych. Aluminium, jako materiał, zapewnia znakomite możliwości pod względem łatwości zastosowania i trwałości. Profile przyścienne AXIOM firmy Armstrong są odpowiedzią na stale rosnące wyzwania w zakresie wzornictwa technicznego współczesnych budynków. Są one objęte -letnią gwarancją na produkt oraz 30-letnią gwarancją na system, w przypadku wykorzystania ich w układzie od ściany do ściany wraz z kompletnym systemem sufitowym firmy Armstrong. Centrum Medyczne w Oberwaid (Szwajcaria) Montaż z użyciem uniwersalnego łącznika do profili T Montaż z płytą mineralną o krawędzi Board 2x Śruby samowiercące T 3225 A 339 Ruszt Armstrong do płyty g-k T 3227 A 339 Profil główny Prelude 24 Płyta g-k Mineralna płyta sufitowa z krawędzią Board Więcej informacji znajduje się na stronie 3

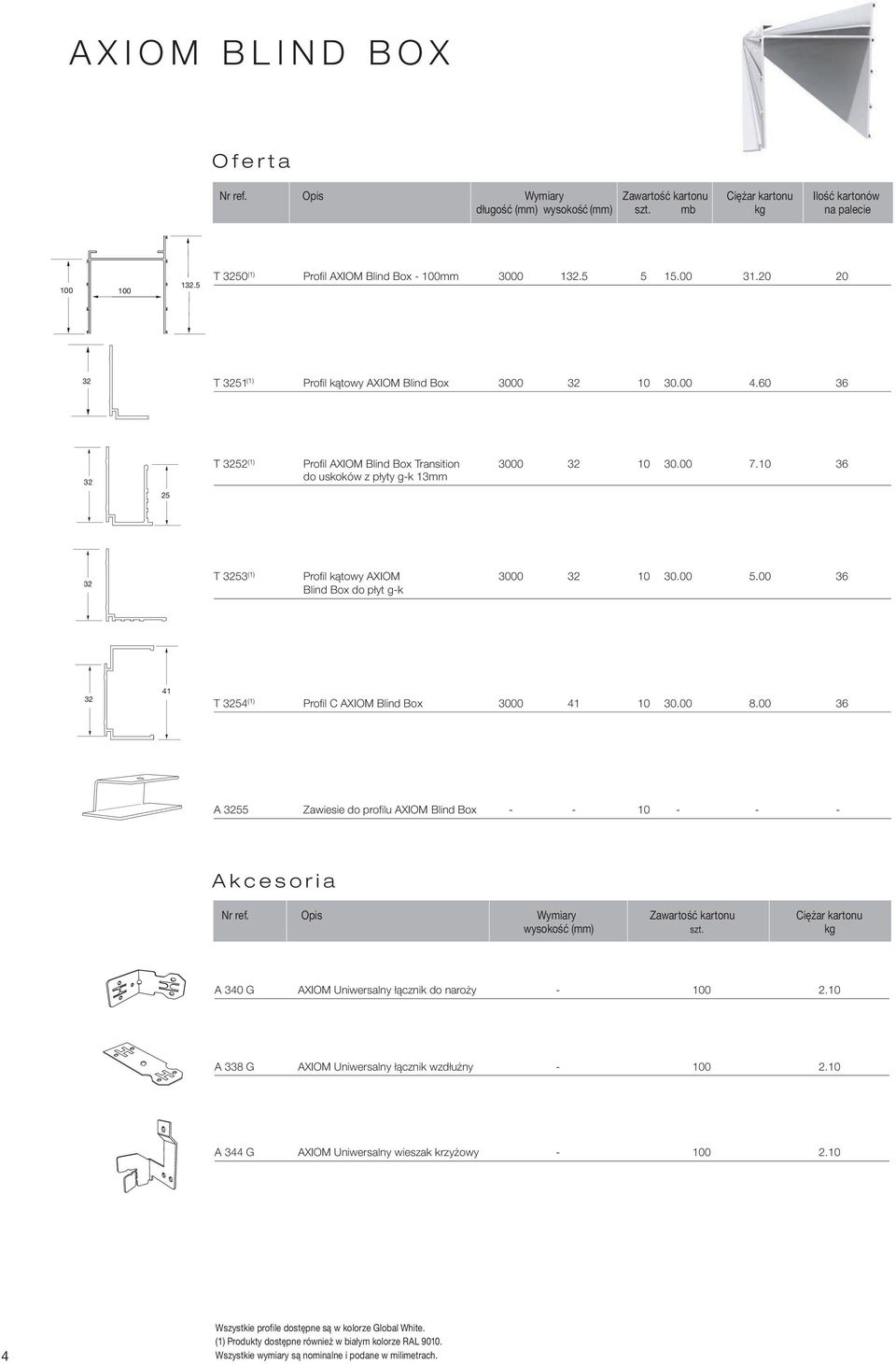

6 A X I O M B L I N D B O X O f e r t a Opis Wymiary Zawartość kartonu Ciężar kartonu Ilość kartonów długość (mm) wysokość (mm) szt. mb kg na palecie T 3250 (1) Profil AXIOM Blind Box - 100mm T 3251 (1) Profil kątowy AXIOM Blind Box T 3252 (1) Profil AXIOM Blind Box Transition do uskoków z płyty g-k 13mm 32 T 3253 (1) Profil kątowy AXIOM Blind Box do płyt g-k T 3254 (1) Profil C AXIOM Blind Box A 3255 Zawiesie do profilu AXIOM Blind Box A k c e s o r i a Opis Wymiary Zawartość kartonu Ciężar kartonu wysokość (mm) szt. kg A 340 G AXIOM Uniwersalny łącznik do naroży A 338 G AXIOM Uniwersalny łącznik wzdłużny A 344 G AXIOM Uniwersalny wieszak krzyżowy Wszystkie profile dostępne są w kolorze Global White. (1) Produkty dostępne również w białym kolorze RAL Wszystkie wymiary są nominalne i podane w milimetrach.

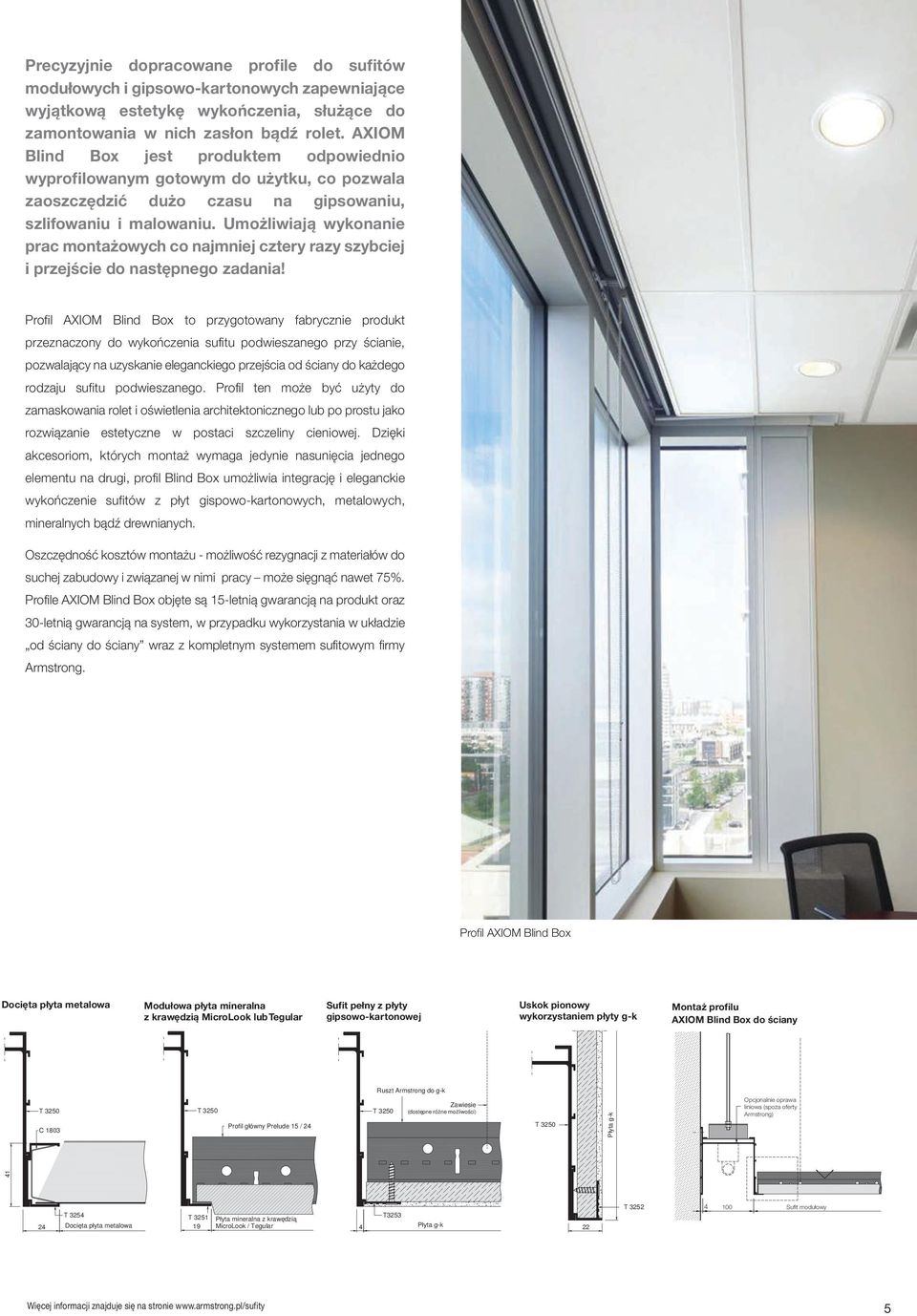

7 Precyzyjnie dopracowane profile do sufitów modułowych i gipsowo-kartonowych zapewniające wyjątkową estetykę wykończenia, służące do zamontowania w nich zasłon bądź rolet. AXIOM Blind Box jest produktem odpowiednio wyprofilowanym gotowym do użytku, co pozwala zaoszczędzić dużo czasu na gipsowaniu, szlifowaniu i malowaniu. Umożliwiają wykonanie prac montażowych co najmniej cztery razy szybciej i przejście do następnego zadania! Profil AXIOM Blind Box to przygotowany fabrycznie produkt przeznaczony do wykończenia sufitu podwieszanego przy ścianie, pozwalający na uzyskanie eleganckiego przejścia od ściany do każdego rodzaju sufitu podwieszanego. Profil ten może być użyty do zamaskowania rolet i oświetlenia architektonicznego lub po prostu jako rozwiązanie estetyczne w postaci szczeliny cieniowej. Dzięki akcesoriom, których montaż wymaga jedynie nasunięcia jednego elementu na drugi, profil Blind Box umożliwia integrację i eleganckie wykończenie sufitów z płyt gispowo-kartonowych, metalowych, mineralnych bądź drewnianych. Oszczędność kosztów montażu - możliwość rezygnacji z materiałów do suchej zabudowy i związanej w nimi pracy może sięgnąć nawet 75%. Profile AXIOM Blind Box objęte są -letnią gwarancją na produkt oraz 30-letnią gwarancją na system, w przypadku wykorzystania w układzie od ściany do ściany wraz z kompletnym systemem sufitowym firmy Armstrong. Profil AXIOM Blind Box Docięta płyta metalowa Modułowa płyta mineralna z krawędzią MicroLook lub Tegular Sufit pełny z płyty gipsowo-kartonowej Uskok pionowy wykorzystaniem płyty g-k Montaż profilu AXIOM Blind Box do ściany Ruszt Armstrong do g-k T 3250 C 1803 T 3250 Profil główny Prelude / 24 T 3250 Zawiesie (dostępne różne możliwości) T 3250 Płyta g-k Opcjonalnie oprawa liniowa (spoza oferty Armstrong) 41 T Docięta płyta metalowa T Płyta mineralna z krawędzią MicroLook / Tegular T Płyta g-k 22 T Sufit modułowy Więcej informacji znajduje się na stronie 5

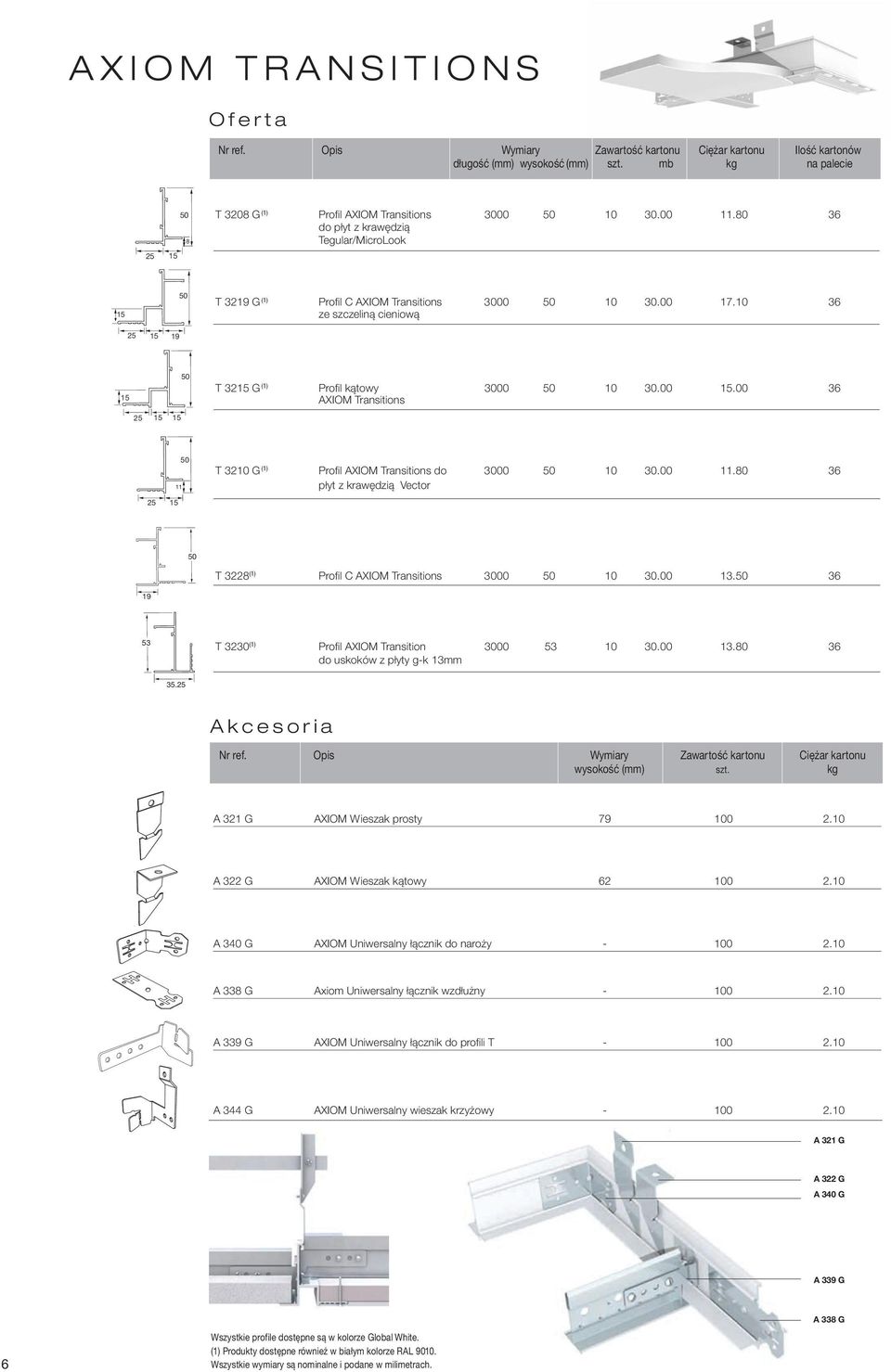

8 A X I O M T R A N S I T I O N S O f e r t a Opis Wymiary Zawartość kartonu Ciężar kartonu Ilość kartonów długość (mm) wysokość (mm) szt. mb kg na palecie T 3208 G (1) Profil AXIOM Transitions do płyt z krawędzią Tegular/MicroLook 50 T 3219 G (1) Profil C AXIOM Transitions ze szczeliną cieniową T 32 G (1) Profil kątowy AXIOM Transitions T 3210 G (1) Profil AXIOM Transitions do płyt z krawędzią Vector 50 T 3228 (1) Profil C AXIOM Transitions T 3230 (1) Profil AXIOM Transition do uskoków z płyty g-k 13mm A k c e s o r i a Opis Wymiary Zawartość kartonu Ciężar kartonu wysokość (mm) szt. kg A 321 G AXIOM Wieszak prosty A 322 G AXIOM Wieszak kątowy A 340 G AXIOM Uniwersalny łącznik do naroży A 338 G Axiom Uniwersalny łącznik wzdłużny A 339 G AXIOM Uniwersalny łącznik do profili T A 344 G AXIOM Uniwersalny wieszak krzyżowy A 321 G A 322 G A 340 G A 339 G 6 Wszystkie profile dostępne są w kolorze Global White. (1) Produkty dostępne również w białym kolorze RAL Wszystkie wymiary są nominalne i podane w milimetrach. A 338 G

9 Profile AXIOM Transitions zapewniają płynne przejście pomiędzy obrzeżem sufitu wykonanym z płyt gipsowokartonowych a mineralnym, metalowym bądź drewnianym sufitem podwieszanym. OBIEKT REFERENCYJNY Wyzwanie Budynek biurowy z lat 60-tych XX wieku, znajdujący się na szczycie tętniącego ruchem Terminalu Południowego lotniska Gatwick, został poddany renowacji i unowocześnieniu, dzięki czemu zyskał najnowocześniejsze systemy klimatyzacji, bezpieczeństwa i komunikacji. Podczas prac we wnętrzach, w których istniejący sufit znajdował się dość nisko, wyzwanie stanowiło zintegrowanie urządzeń serwisowych przy jednoczesnym spełnieniu wszystkich wymogów funkcjonalnych oraz zachowaniu poczucia przestrzeni. Rozwiązanie Aby stworzyć wrażenie przestrzeni, wszystkie urządzenia serwisowe zostały umieszczone centralnie, pozostawiając dodatkową przestrzeń podsufitową na obrzeżach pomieszczenia. Urządzenia serwisowe zostały zamknięte z wykorzystaniem innowacyjnego systemu metalowego sufitu dolnego montażu Armstrong Axal Vector, który częściowo ukrywa profile rusztu. Nadaje on efekt nowoczesnego wykończenia wnętrzom cechującym się niską wysokością przestrzeni ponadsufitowej. Jako dopełnienie sufitu podwieszanego zostały zastosowane profile AXIOM Transitions, użyte w celu uzyskania efektu płynnego przejścia pomiędzy sufitem modułowym Armstrong a monolitycznym sufitem gipsowokartonowym zamontowanym na obrzeżach pomieszczenia. Profile AXIOM Transitions są łatwym sposobem wizualnego stworzenia wielu obszarów funkcjonalnych w ramach jednego pomieszczenia. Połączenie sztywnej ramy z aluminiowymi wykończeniami stanowi elastyczne, trwałe rozwiązanie projektowe, które jednocześnie jest bardzo łatwo zamontować. Szeroka gama idealnie dopasowanych akcesoriów szczególnie ułatwia proces instalacji. Profile AXIOM Transitions objęte są -letnią gwarancją na produkt oraz 30-letnią gwarancją na system, w przypadku wykorzystania w układzie od ściany do ściany wraz z kompletnym systemem sufitowym firmy Armstrong. Projekt: Architekt: Wykonawca: Rozwiązanie: Lotnisko Gatwick, Terminal Południowy (Wielka Brytania) Area 2 Limited South Ridge Interiors Ltd Profile AXIOM Transitions z sufitem metalowym Axal Vector z Ekstra mikroperforacją Detal z profilem kątowym AXIOM Transitions Zawiesie (dostępne różne możliwości) T 32 Ruszt Armstrong do g-k A 321 A x śruby samowiercące Profil poprzeczny Prelude 24 TLX A 339 Płyta mineralna z krawędzią Board Płyta g-k Więcej informacji znajduje się na stronie 7

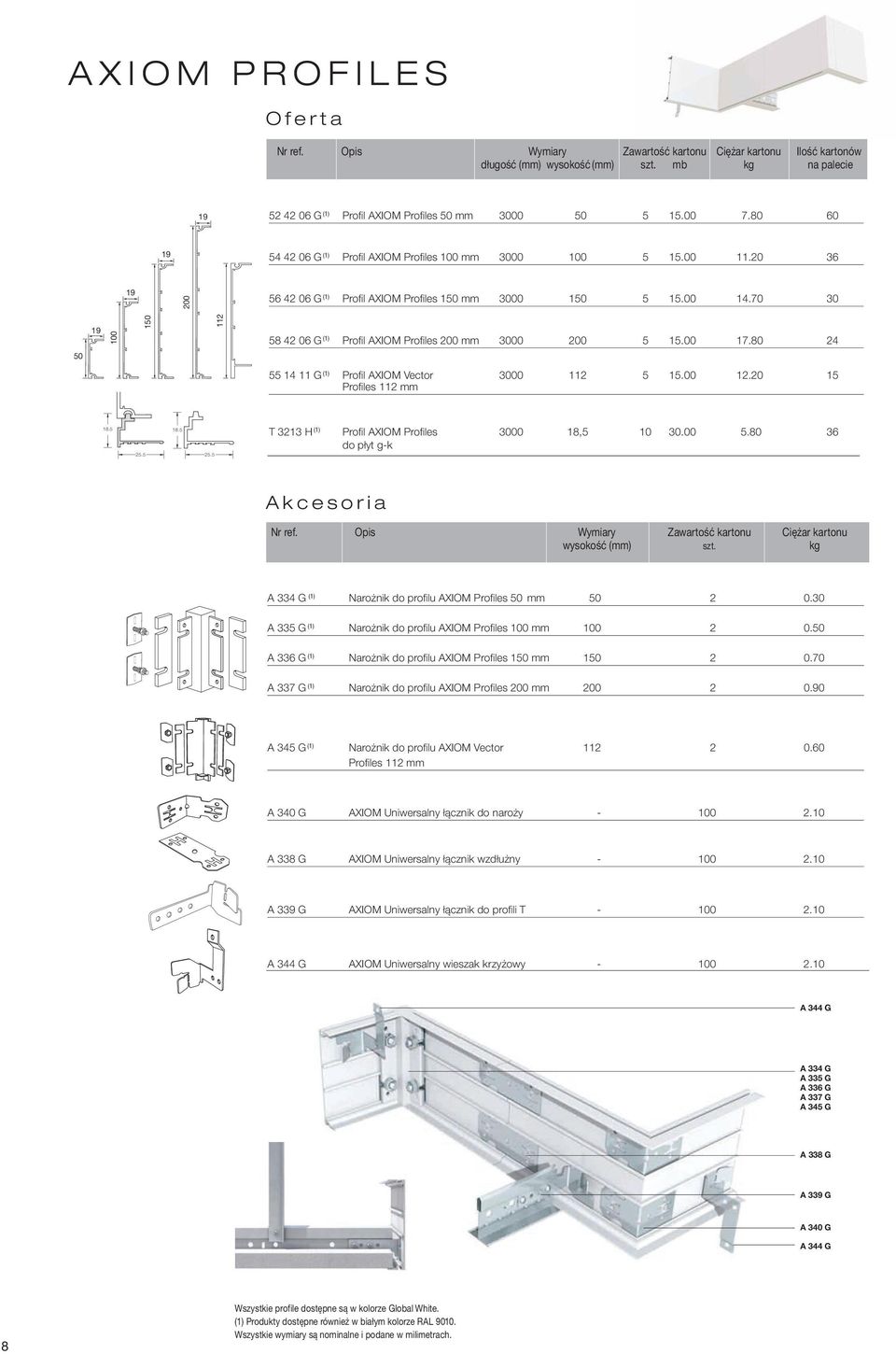

10 A X I O M P R O F I L E S O f e r t a Opis Wymiary Zawartość kartonu Ciężar kartonu Ilość kartonów długość (mm) wysokość (mm) szt. mb kg na palecie G (1) Profil AXIOM Profiles 50 mm G (1) Profil AXIOM Profiles 100 mm G (1) Profil AXIOM Profiles 0 mm G (1) Profil AXIOM Profiles 200 mm G (1) Profil AXIOM Vector Profiles 112 mm T 3213 H (1) Profil AXIOM Profiles , do płyt g-k A k c e s o r i a Opis Wymiary Zawartość kartonu Ciężar kartonu wysokość (mm) szt. kg A 334 G (1) Narożnik do profilu AXIOM Profiles 50 mm A 335 G (1) Narożnik do profilu AXIOM Profiles 100 mm A 336 G (1) Narożnik do profilu AXIOM Profiles 0 mm A 337 G (1) Narożnik do profilu AXIOM Profiles 200 mm A 345 G (1) Narożnik do profilu AXIOM Vector Profiles 112 mm A 340 G AXIOM Uniwersalny łącznik do naroży A 338 G AXIOM Uniwersalny łącznik wzdłużny A 339 G AXIOM Uniwersalny łącznik do profili T A 344 G AXIOM Uniwersalny wieszak krzyżowy A 344 G A 334 G A 335 G A 336 G A 337 G A 345 G A 338 G A 339 G A 340 G A 344 G 8 Wszystkie profile dostępne są w kolorze Global White. (1) Produkty dostępne również w białym kolorze RAL Wszystkie wymiary są nominalne i podane w milimetrach.

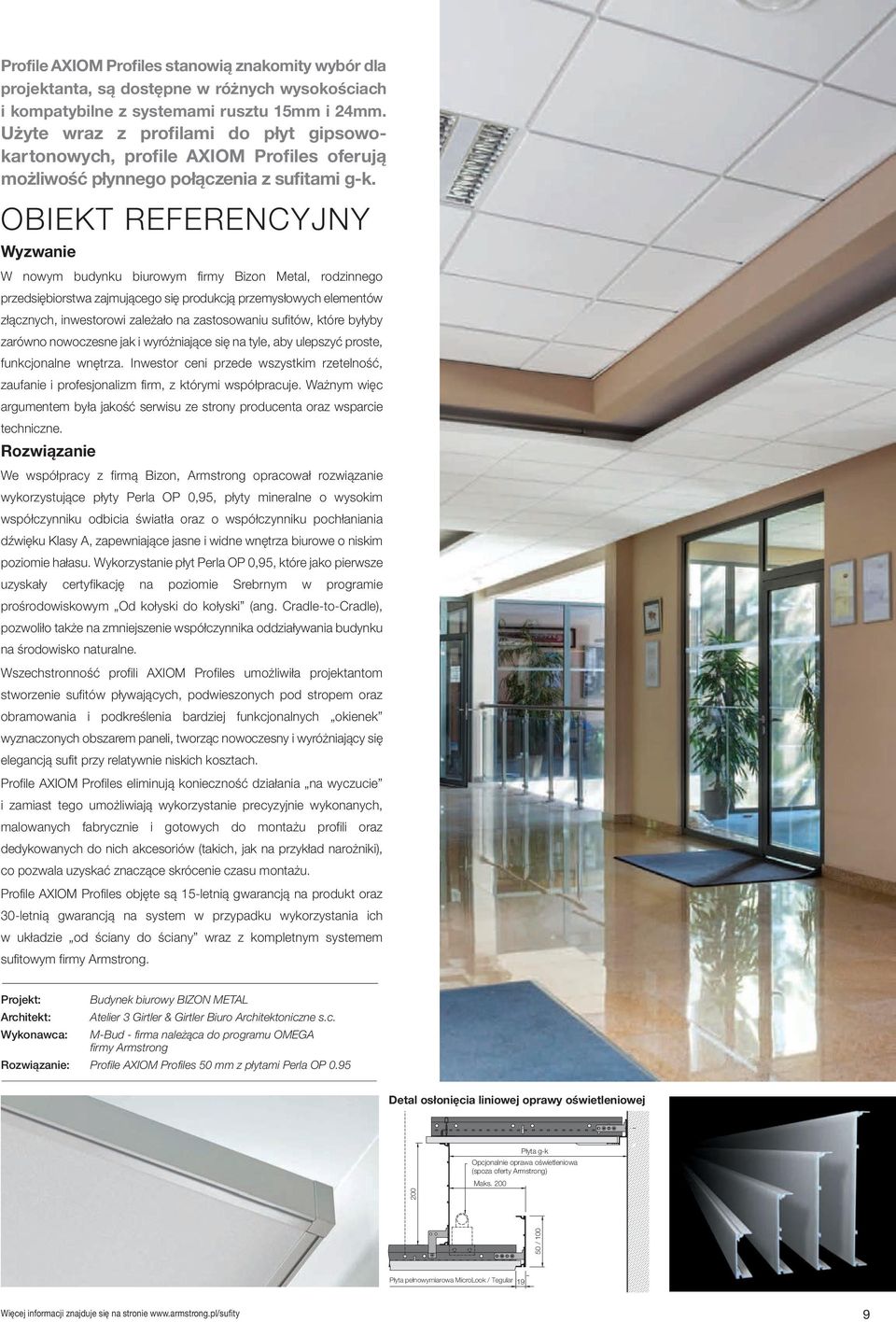

11 Profile AXIOM Profiles stanowią znakomity wybór dla projektanta, są dostępne w różnych wysokościach i kompatybilne z systemami rusztu mm i 24mm. Użyte wraz z profilami do płyt gipsowokartonowych, profile AXIOM Profiles oferują możliwość płynnego połączenia z sufitami g-k. OBIEKT REFERENCYJNY Wyzwanie W nowym budynku biurowym firmy Bizon Metal, rodzinnego przedsiębiorstwa zajmującego się produkcją przemysłowych elementów złącznych, inwestorowi zależało na zastosowaniu sufitów, które byłyby zarówno nowoczesne jak i wyróżniające się na tyle, aby ulepszyć proste, funkcjonalne wnętrza. Inwestor ceni przede wszystkim rzetelność, zaufanie i profesjonalizm firm, z którymi współpracuje. Ważnym więc argumentem była jakość serwisu ze strony producenta oraz wsparcie techniczne. Rozwiązanie We współpracy z firmą Bizon, Armstrong opracował rozwiązanie wykorzystujące płyty Perla OP 0,95, płyty mineralne o wysokim współczynniku odbicia światła oraz o współczynniku pochłaniania dźwięku Klasy A, zapewniające jasne i widne wnętrza biurowe o niskim poziomie hałasu. Wykorzystanie płyt Perla OP 0,95, które jako pierwsze uzyskały certyfikację na poziomie Srebrnym w programie prośrodowiskowym Od kołyski do kołyski (ang. Cradle-to-Cradle), pozwoliło także na zmniejszenie współczynnika oddziaływania budynku na środowisko naturalne. Wszechstronność profili AXIOM Profiles umożliwiła projektantom stworzenie sufitów pływających, podwieszonych pod stropem oraz obramowania i podkreślenia bardziej funkcjonalnych okienek wyznaczonych obszarem paneli, tworząc nowoczesny i wyróżniający się elegancją sufit przy relatywnie niskich kosztach. Profile AXIOM Profiles eliminują konieczność działania na wyczucie i zamiast tego umożliwiają wykorzystanie precyzyjnie wykonanych, malowanych fabrycznie i gotowych do montażu profili oraz dedykowanych do nich akcesoriów (takich, jak na przykład narożniki), co pozwala uzyskać znaczące skrócenie czasu montażu. Profile AXIOM Profiles objęte są -letnią gwarancją na produkt oraz 30-letnią gwarancją na system w przypadku wykorzystania ich w układzie od ściany do ściany wraz z kompletnym systemem sufitowym firmy Armstrong. Projekt: Budynek biurowy BIZON METAL Architekt: Atelier 3 Girtler & Girtler Biuro Architektoniczne s.c. Wykonawca: M-Bud - firma należąca do programu OMEGA firmy Armstrong Rozwiązanie: Profile AXIOM Profiles 50 mm z płytami Perla OP 0.95 Detal osłonięcia liniowej oprawy oświetleniowej / 100 Płyta g-k Opcjonalnie oprawa oświetleniowa (spoza oferty Armstrong) Maks. 200 Płyta pełnowymiarowa MicroLook / Tegular 19 Więcej informacji znajduje się na stronie 9

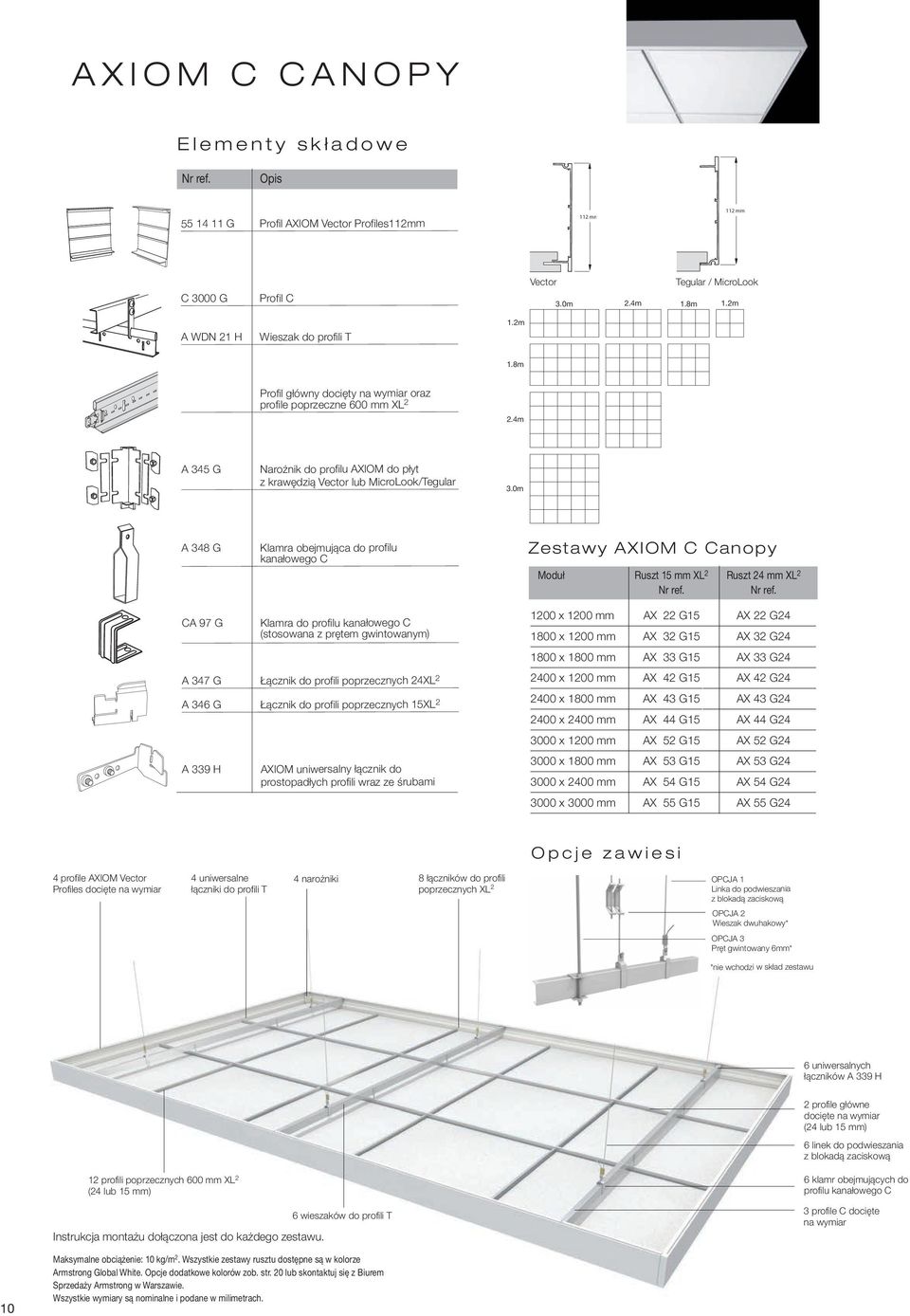

12 A X I O M C C A N O P Y E l e m e n t y s k ł a d o w e Opis G Profil AXIOM Vector Profiles112mm 112 mm 112 mm C 3000 G Profil C Vector 3.0m Tegular / MicroLook 2.4m 1.8m 1.2m A WDN 21 H Wieszak do profili T 1.2m 1.8m Profil główny docięty na wymiar oraz profile poprzeczne 600 mm XL 2 2.4m A 345 G Narożnik do profilu AXIOM do płyt z krawędzią Vector lub MicroLook/Tegular 3.0m A 348 G Klamra obejmująca do profilu kanałowego C CA 97 G Klamra do profilu kanałowego C (stosowana z prętem gwintowanym) A 347 G Łącznik do profili poprzecznych 24XL 2 A 346 G Łącznik do profili poprzecznych XL 2 A 339 H AXIOM uniwersalny łącznik do prostopadłych profili wraz ze śrubami Zestawy AXIOM C Canopy Moduł Ruszt mm XL 2 Ruszt 24 mm XL x 1200 mm AX 22 G AX 22 G x 1200 mm AX 32 G AX 32 G x 1800 mm AX 33 G AX 33 G x 1200 mm AX 42 G AX 42 G x 1800 mm AX 43 G AX 43 G x 2400 mm AX 44 G AX 44 G x 1200 mm AX 52 G AX 52 G x 1800 mm AX 53 G AX 53 G x 2400 mm AX 54 G AX 54 G x 3000 mm AX 55 G AX 55 G24 O p c j e z a w i e s i 4 profile AXIOM Vector Profiles docięte na wymiar 4 uniwersalne łączniki do profili T 4 narożniki 8 łączników do profili poprzecznych XL 2 OPCJA 1 Linka do podwieszania z blokadą zaciskową OPCJA 2 Wieszak dwuhakowy* OPCJA 3 Pręt gwintowany 6mm* *nie wchodzi w skład zestawu 6 uniwersalnych łączników A 339 H 2 profile główne docięte na wymiar (24 lub mm) 6 linek do podwieszania z blokadą zaciskową 12 profili poprzecznych 600 mm XL 2 (24 lub mm) Instrukcja montażu dołączona jest do każdego zestawu. 6 wieszaków do profili T 6 klamr obejmujących do profilu kanałowego C 3 profile C docięte na wymiar 10 Maksymalne obciążenie: 10 kg/m 2. Wszystkie zestawy rusztu dostępne są w kolorze Armstrong Global White. Opcje dodatkowe kolorów zob. str. 20 lub skontaktuj się z Biurem Sprzedaży Armstrong w Warszawie. Wszystkie wymiary są nominalne i podane w milimetrach.

13 AXIOM C Canopy to dostępny w całej gamie rozmiarów modułowy system sufitowy dostarczany jako kompletny zestaw, skomponowany z myślą o tworzeniu wysp sufitowych, gdzie wykorzystanie standardowych płyt prowadzi do powstania zapierających dech w piersiach zindywidualizowanych wnętrz. OBIEKT REFERENCYJNY Wyzwanie Budynek spełniający założenia zrównoważonego rozwoju wykorzystuje wysoką termiczną masę betonu w celu minimalizacji zużycia energii. Wyzwanie stanowił dobór sufitu, który zapewniałby optymalny poziom pochłaniania dźwięku jednocześnie utrzymując swobodną cyrkulację powietrza w kierunku stropu betonowego w celu maksymalizacji efektu naturalnego ogrzewania i chłodzenia przez konstrukcję o wysokiej masie termicznej. Rozwiązanie We współpracy z klientem i laboratorium badawczym, Armstrong zaproponował rozwiązanie stanowiące sufit pływający będące najlepszym kompromisem pomiędzy wysokimi wymogami w zakresie właściwości akustycznych projektu, a ograniczeniami czasowymi i budżetowymi. Rozwiązanie to współgrało z założeniami dotyczącymi poziomu zużycia energii dla budynku a jednocześnie umożliwiało uzyskanie wysokiego poziomu komfortu akustycznego. Z punktu widzenia estetyki, przy wykorzystaniu zestawów Axiom C Canopy, kluczową zaletą była możliwość skorzystania z pełnej oferty płyt sufitowych firmy Armstrong takich, jak płyty o krawędzi Vector, pozwalające uzyskać bardziej monolityczny wygląd sufitu, bądź płyty o krawędzi frezowanej MicroLook czy Tegular. Projekt: Architekt: Wykonawca: Rozwiązanie: Crédit Agricole, Centre Loire (Francja) Creature Orléans Plenum AXIOM C Canopy z płytami Ultima+ OP Więcej informacji znajduje się na stronie 11

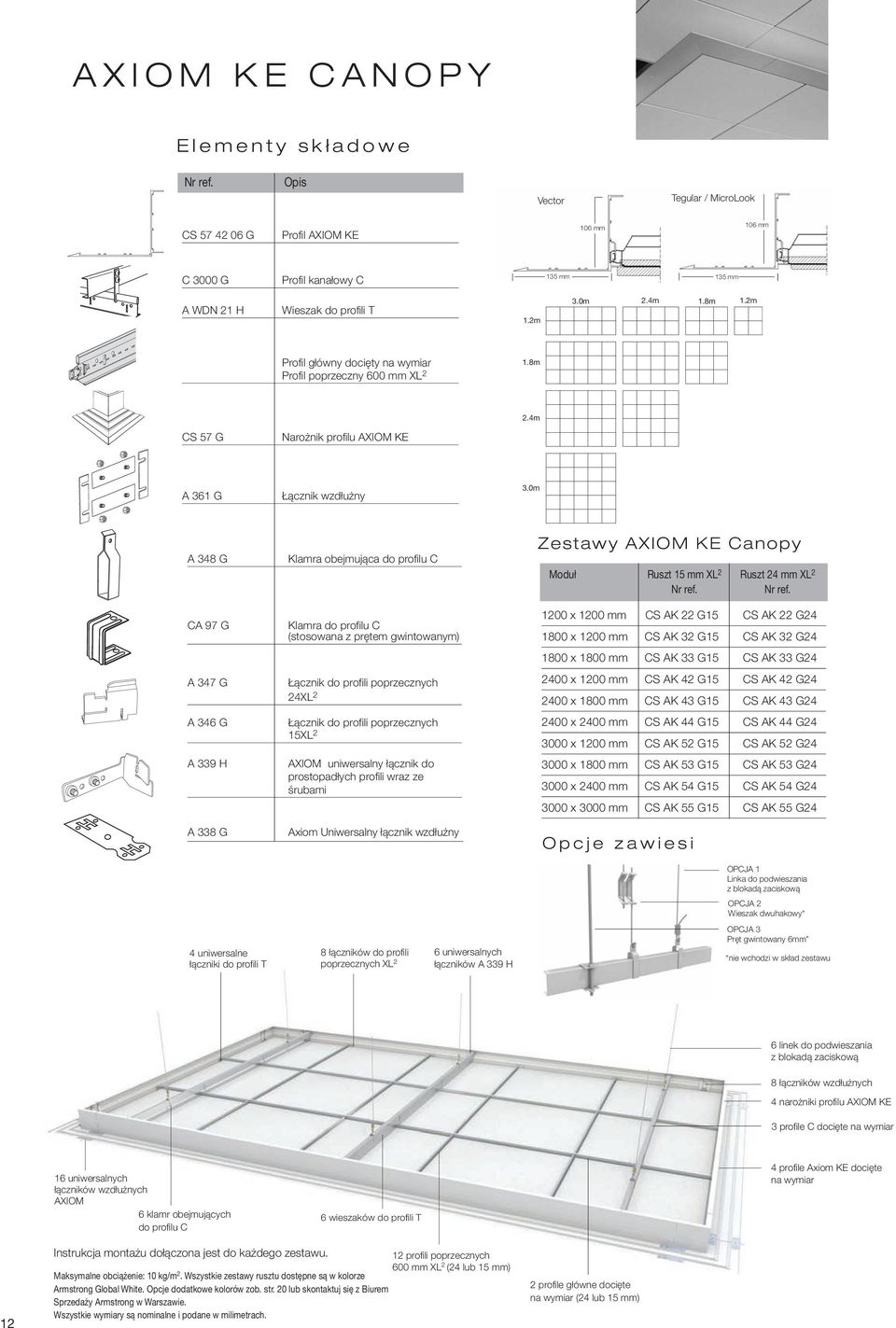

14 A X I O M K E C A N O P Y E l e m e n t y s k ł a d o w e Opis Vector Tegular / MicroLook CS G Profil AXIOM KE 106 mm 106 mm C 3000 G Profil kanałowy C 135 mm 135 mm A WDN 21 H Wieszak do profili T 1.2m 3.0m 2.4m 1.8m 1.2m Profil główny docięty na wymiar Profil poprzeczny 600 mm XL 2 1.8m 2.4m CS 57 G Narożnik profilu AXIOM KE A 361 G Łącznik wzdłużny 3.0m A 348 G CA 97 G A 347 G A 346 G A 339 H A 338 G Klamra obejmująca do profilu C Klamra do profilu C (stosowana z prętem gwintowanym) Łącznik do profili poprzecznych 24XL 2 Łącznik do profili poprzecznych XL 2 AXIOM uniwersalny łącznik do prostopadłych profili wraz ze śrubami Axiom Uniwersalny łącznik wzdłużny Zestawy AXIOM KE Canopy Moduł Ruszt mm XL 2 Ruszt 24 mm XL x 1200 mm CS AK 22 G CS AK 22 G x 1200 mm CS AK 32 G CS AK 32 G x 1800 mm CS AK 33 G CS AK 33 G x 1200 mm CS AK 42 G CS AK 42 G x 1800 mm CS AK 43 G CS AK 43 G x 2400 mm CS AK 44 G CS AK 44 G x 1200 mm CS AK 52 G CS AK 52 G x 1800 mm CS AK 53 G CS AK 53 G x 2400 mm CS AK 54 G CS AK 54 G x 3000 mm CS AK 55 G CS AK 55 G24 O p c j e z a w i e s i OPCJA 1 Linka do podwieszania z blokadą zaciskową OPCJA 2 Wieszak dwuhakowy* 4 uniwersalne łączniki do profili T 8 łączników do profili poprzecznych XL 2 6 uniwersalnych łączników A 339 H OPCJA 3 Pręt gwintowany 6mm* *nie wchodzi w skład zestawu 6 linek do podwieszania z blokadą zaciskową 8 łączników wzdłużnych 4 narożniki profilu AXIOM KE 3 profile C docięte na wymiar 16 uniwersalnych łączników wzdłużnych AXIOM 6 klamr obejmujących do profilu C 6 wieszaków do profili T 4 profile Axiom KE docięte na wymiar 12 Instrukcja montażu dołączona jest do każdego zestawu. 12 profili poprzecznych 600 mm XL 2 (24 lub mm) Maksymalne obciążenie: 10 kg/m 2. Wszystkie zestawy rusztu dostępne są w kolorze Armstrong Global White. Opcje dodatkowe kolorów zob. str. 20 lub skontaktuj się z Biurem Sprzedaży Armstrong w Warszawie. Wszystkie wymiary są nominalne i podane w milimetrach. 2 profile główne docięte na wymiar (24 lub mm)

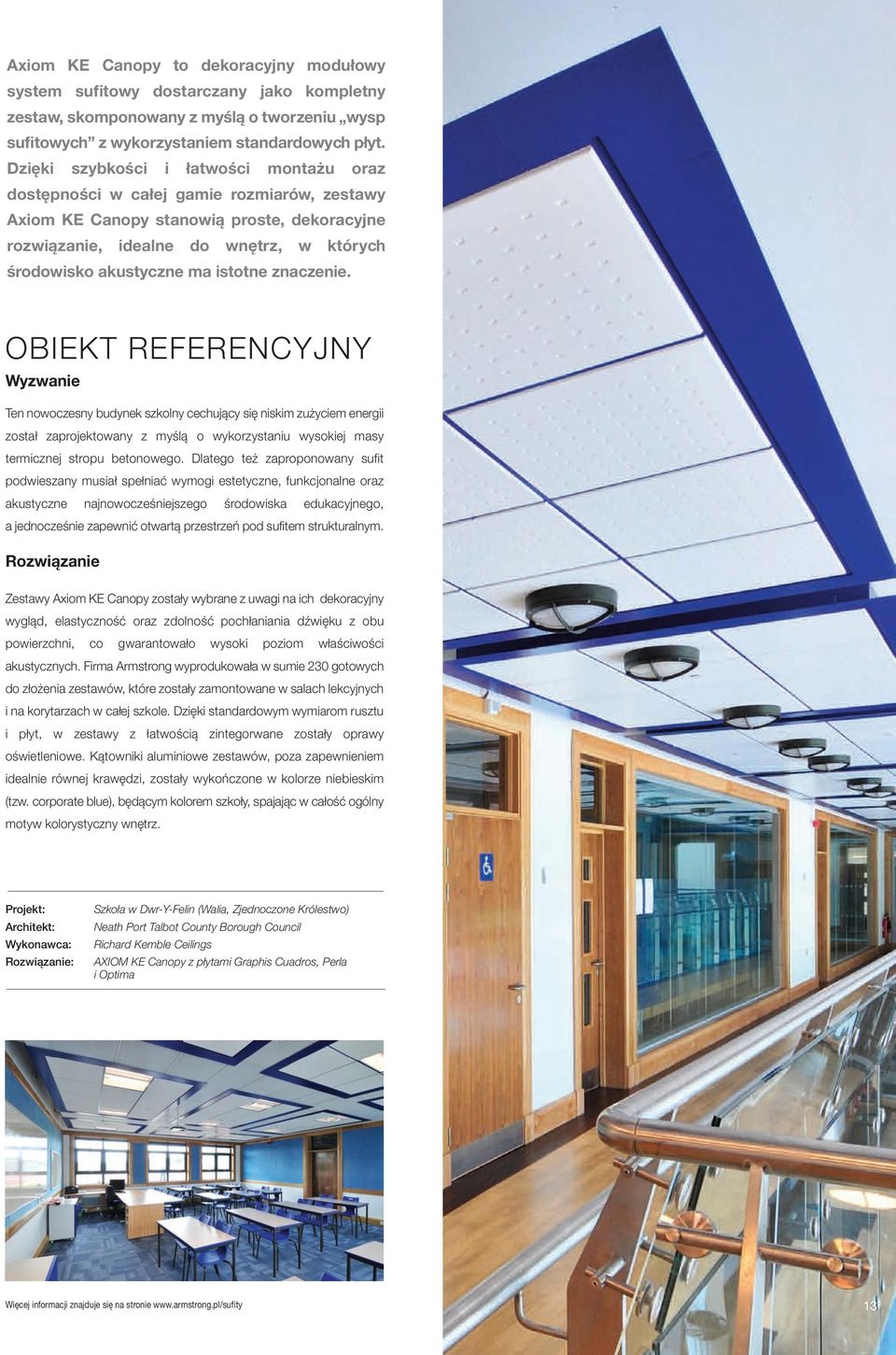

15 Axiom KE Canopy to dekoracyjny modułowy system sufitowy dostarczany jako kompletny zestaw, skomponowany z myślą o tworzeniu wysp sufitowych z wykorzystaniem standardowych płyt. Dzięki szybkości i łatwości montażu oraz dostępności w całej gamie rozmiarów, zestawy Axiom KE Canopy stanowią proste, dekoracyjne rozwiązanie, idealne do wnętrz, w których środowisko akustyczne ma istotne znaczenie. OBIEKT REFERENCYJNY Wyzwanie Ten nowoczesny budynek szkolny cechujący się niskim zużyciem energii został zaprojektowany z myślą o wykorzystaniu wysokiej masy termicznej stropu betonowego. Dlatego też zaproponowany sufit podwieszany musiał spełniać wymogi estetyczne, funkcjonalne oraz akustyczne najnowocześniejszego środowiska edukacyjnego, a jednocześnie zapewnić otwartą przestrzeń pod sufitem strukturalnym. Rozwiązanie Zestawy Axiom KE Canopy zostały wybrane z uwagi na ich dekoracyjny wygląd, elastyczność oraz zdolność pochłaniania dźwięku z obu powierzchni, co gwarantowało wysoki poziom właściwości akustycznych. Firma Armstrong wyprodukowała w sumie 230 gotowych do złożenia zestawów, które zostały zamontowane w salach lekcyjnych i na korytarzach w całej szkole. Dzięki standardowym wymiarom rusztu i płyt, w zestawy z łatwością zintegorwane zostały oprawy oświetleniowe. Kątowniki aluminiowe zestawów, poza zapewnieniem idealnie równej krawędzi, zostały wykończone w kolorze niebieskim (tzw. corporate blue), będącym kolorem szkoły, spajając w całość ogólny motyw kolorystyczny wnętrz. Projekt: Architekt: Wykonawca: Rozwiązanie: Szkoła w Dwr-Y-Felin (Walia, Zjednoczone Królestwo) Neath Port Talbot County Borough Council Richard Kemble Ceilings AXIOM KE Canopy z płytami Graphis Cuadros, Perla i Optima Więcej informacji znajduje się na stronie 13

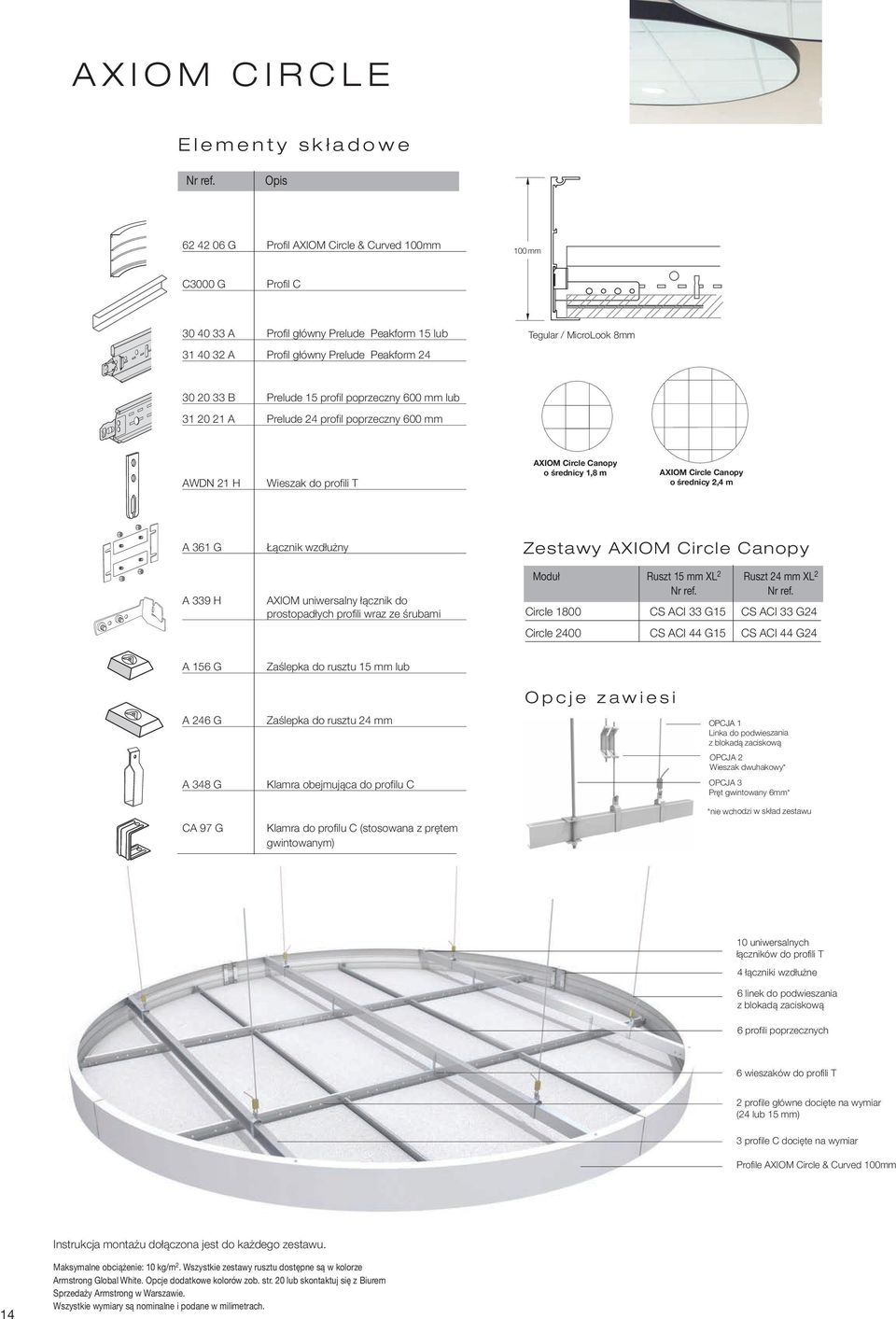

16 A X I O M C I R C L E E l e m e n t y s k ł a d o w e Opis G Profil AXIOM Circle & Curved 100mm 100 mm C3000 G Profil C A Profil główny Prelude Peakform lub A Profil główny Prelude Peakform 24 Tegular / MicroLook 8mm B Prelude profil poprzeczny 600 mm lub A Prelude 24 profil poprzeczny 600 mm AWDN 21 H Wieszak do profili T AXIOM Circle Canopy o średnicy 1,8 m AXIOM Circle Canopy o średnicy 2,4 m A 361 G A 339 H Łącznik wzdłużny AXIOM uniwersalny łącznik do prostopadłych profili wraz ze śrubami Zestawy AXIOM Circle Canopy Moduł Ruszt mm XL 2 Ruszt 24 mm XL 2 Circle 1800 CS ACI 33 G CS ACI 33 G24 Circle 2400 CS ACI 44 G CS ACI 44 G24 A 6 G Zaślepka do rusztu mm lub O p c j e z a w i e s i A 246 G Zaślepka do rusztu 24 mm OPCJA 1 Linka do podwieszania z blokadą zaciskową OPCJA 2 Wieszak dwuhakowy* A 348 G Klamra obejmująca do profilu C OPCJA 3 Pręt gwintowany 6mm* *nie wchodzi w skład zestawu CA 97 G Klamra do profilu C (stosowana z prętem gwintowanym) 10 uniwersalnych łączników do profili T 4 łączniki wzdłużne 6 linek do podwieszania z blokadą zaciskową 6 profili poprzecznych 6 wieszaków do profili T 2 profile główne docięte na wymiar (24 lub mm) 3 profile C docięte na wymiar Profile AXIOM Circle & Curved 100mm Instrukcja montażu dołączona jest do każdego zestawu. 14 Maksymalne obciążenie: 10 kg/m 2. Wszystkie zestawy rusztu dostępne są w kolorze Armstrong Global White. Opcje dodatkowe kolorów zob. str. 20 lub skontaktuj się z Biurem Sprzedaży Armstrong w Warszawie. Wszystkie wymiary są nominalne i podane w milimetrach.

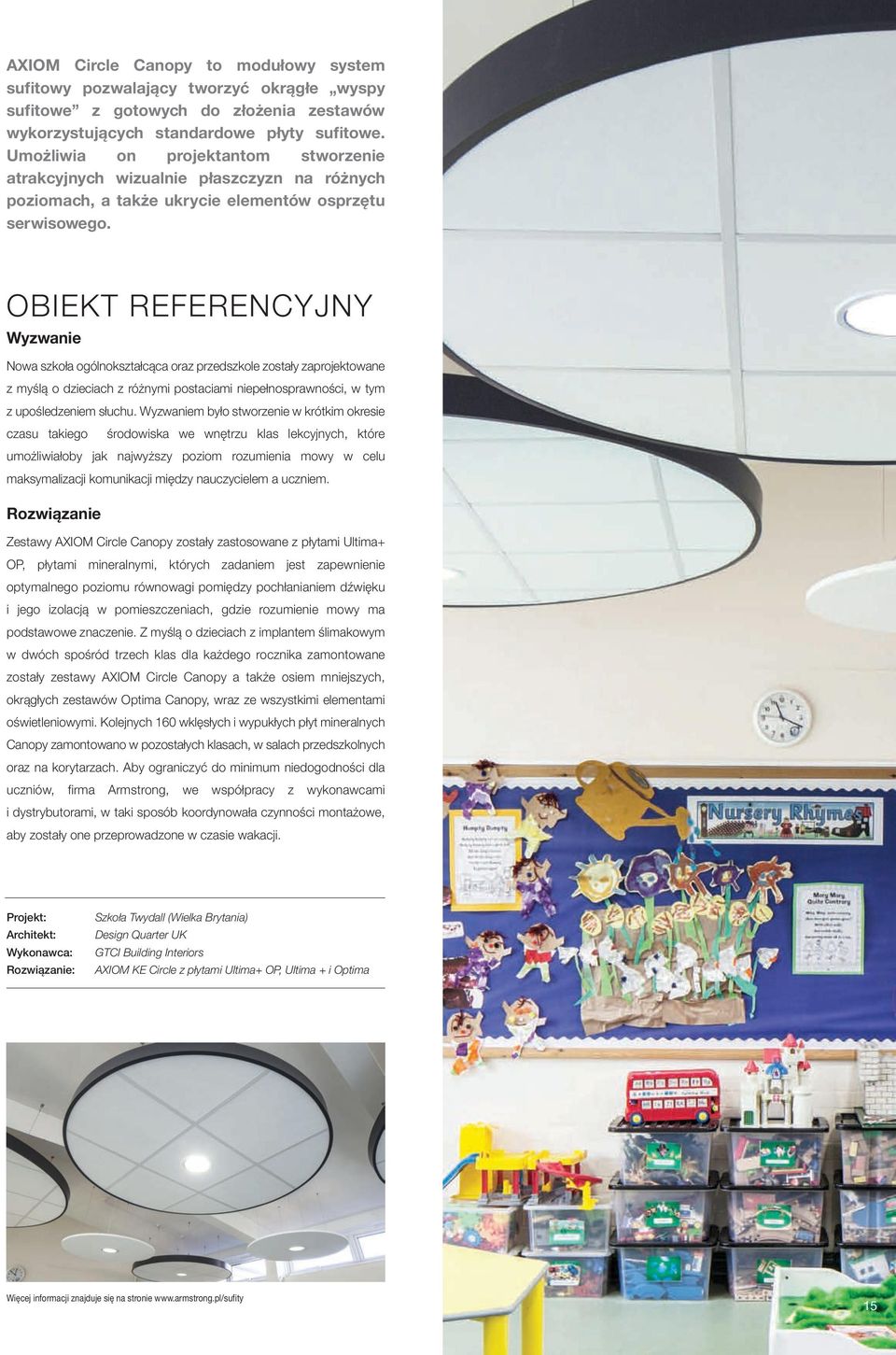

17 AXIOM Circle Canopy to modułowy system sufitowy pozwalający tworzyć okrągłe wyspy sufitowe z gotowych do złożenia zestawów wykorzystujących standardowe płyty sufitowe. Umożliwia on projektantom stworzenie atrakcyjnych wizualnie płaszczyzn na różnych poziomach, a także ukrycie elementów osprzętu serwisowego. OBIEKT REFERENCYJNY Wyzwanie Nowa szkoła ogólnokształcąca oraz przedszkole zostały zaprojektowane z myślą o dzieciach z różnymi postaciami niepełnosprawności, w tym z upośledzeniem słuchu. Wyzwaniem było stworzenie w krótkim okresie czasu takiego środowiska we wnętrzu klas lekcyjnych, które umożliwiałoby jak najwyższy poziom rozumienia mowy w celu maksymalizacji komunikacji między nauczycielem a uczniem. Rozwiązanie Zestawy AXIOM Circle Canopy zostały zastosowane z płytami Ultima+ OP, płytami mineralnymi, których zadaniem jest zapewnienie optymalnego poziomu równowagi pomiędzy pochłanianiem dźwięku i jego izolacją w pomieszczeniach, gdzie rozumienie mowy ma podstawowe znaczenie. Z myślą o dzieciach z implantem ślimakowym w dwóch spośród trzech klas dla każdego rocznika zamontowane zostały zestawy AXIOM Circle Canopy a także osiem mniejszych, okrągłych zestawów Optima Canopy, wraz ze wszystkimi elementami oświetleniowymi. Kolejnych 160 wklęsłych i wypukłych płyt mineralnych Canopy zamontowano w pozostałych klasach, w salach przedszkolnych oraz na korytarzach. Aby ograniczyć do minimum niedogodności dla uczniów, firma Armstrong, we współpracy z wykonawcami i dystrybutorami, w taki sposób koordynowała czynności montażowe, aby zostały one przeprowadzone w czasie wakacji. Projekt: Architekt: Wykonawca: Rozwiązanie: Szkoła Twydall (Wielka Brytania) Design Quarter UK GTCI Building Interiors AXIOM KE Circle z płytami Ultima+ OP, Ultima + i Optima Więcej informacji znajduje się na stronie

18 A X I O M C U R V E D E l e m e n t y s k ł a d o w e Opis G Profil AXIOM Circle & Curved 100mm 100 mm C3000 G Profil C A Profil główny Prelude Peakform lub A Profil główny Prelude Peakform 24 Tegular / MicroLook 8mm B Prelude profil poprzeczny 600 mm lub A Prelude 24 profil poprzeczny 600 mm AXIOM Curved Canopy 1,8m x 2,4m AXIOM Curved Canopy 1,8m x 3,0m AWDN 21 H Wieszak do profili T A 361 G Łącznik wzdłużny AXIOM Curved Canopy 2,4m x 2,4m AXIOM Curved Canopy 2,4m x 3,0m2.4m x 3m Canopy A 339 H AXIOM uniwersalny łącznik do prostopadłych profili wraz ze śrubami A 6 G A 246 G A 348 G CA 97 G Zaślepka do rusztu mm lub Zaślepka do rusztu 24 mm Klamra obejmująca do profilu C Klamra do profilu C (stosowana z prętem gwintowanym) AXIOM Curved Canopy 3,0m x 3,0m Zestawy AXIOM Curved Canopy Moduł Ruszt mm XL 2 Ruszt 24 mm XL 2 Curved 2400 x 1800 CS ACU 43 G CS ACU 43 G24 Curved 2400 x 2400 CS ACU 44 G CS ACU 44 G24 Curved 3000 x 1800 CS ACU 53 G CS ACU 53 G24 Curved 3000 x 2400 CS ACU 54 G CS ACU 54 G24 Curved 3000 x 3000 CS ACU 55 G CS ACU 55 G24 6 linek do podwieszania z blokadą zaciskową 10 uniwersalnych łączników do profili T 6 łączników wzdłużnych 6 wieszaków do profili T 3 profile C docięte na wymiar Profil AXIOM Circle & Curved 100mm 6 klamr obejmujących do profilu C Instrukcja montażu dołączona jest do każdego zestawu. 10 uniwersalnych łączników do profilu T 9 profili poprzecznych 2 profile główne docięte na wymiar (24 lub mm) 16 Maksymalne obciążenie: 10 kg/m 2. Wszystkie zestawy rusztu dostępne są w kolorze Armstrong Global White. Opcje dodatkowe kolorów zob. str. 20 lub skontaktuj się z Biurem Sprzedaży Armstrong w Warszawie. Wszystkie wymiary są nominalne i podane w milimetrach.

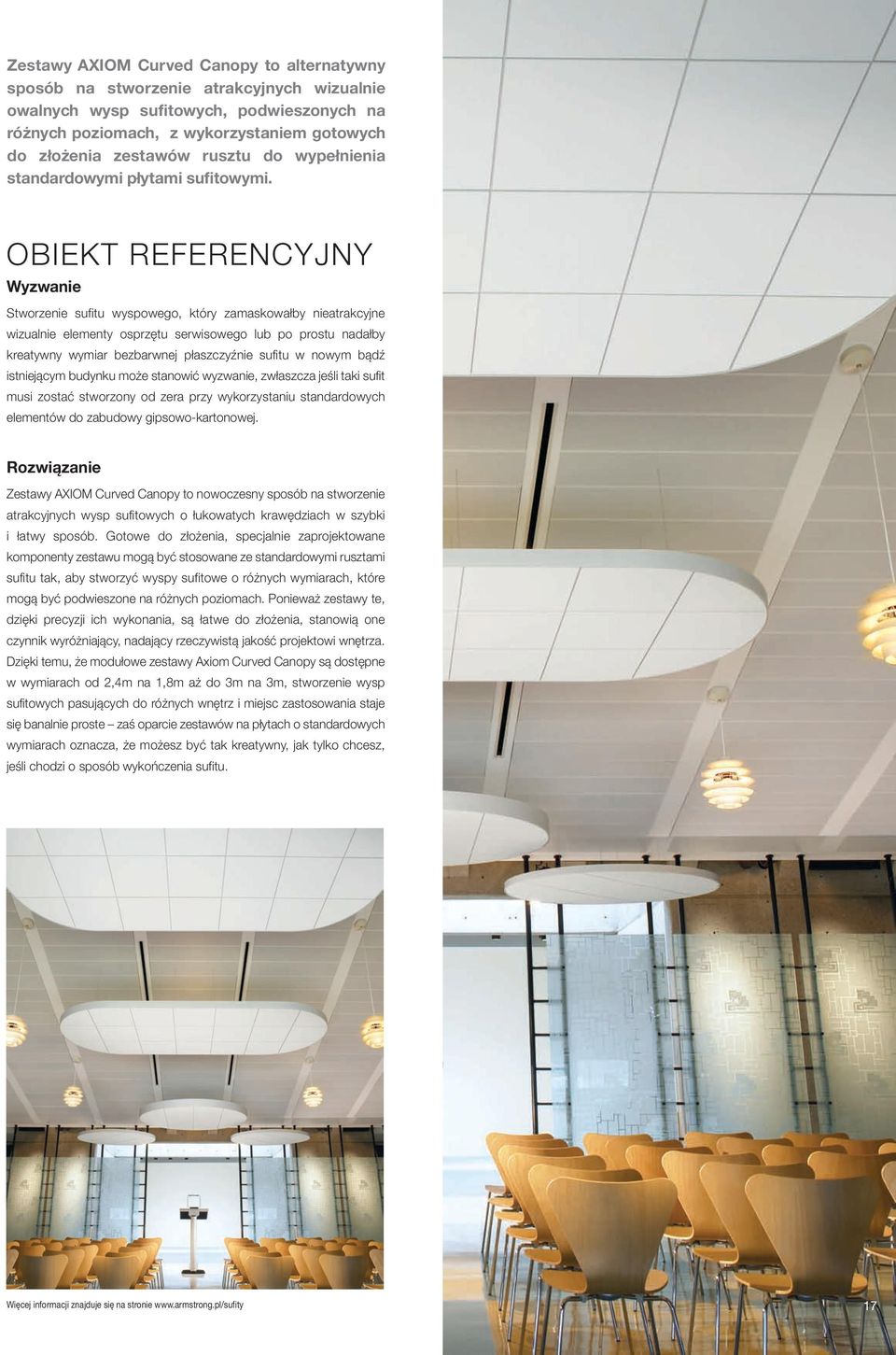

19 Zestawy AXIOM Curved Canopy to alternatywny sposób na stworzenie atrakcyjnych wizualnie owalnych wysp sufitowych, podwieszonych na różnych poziomach, z wykorzystaniem gotowych do złożenia zestawów rusztu do wypełnienia standardowymi płytami sufitowymi. OBIEKT REFERENCYJNY Wyzwanie Stworzenie sufitu wyspowego, który zamaskowałby nieatrakcyjne wizualnie elementy osprzętu serwisowego lub po prostu nadałby kreatywny wymiar bezbarwnej płaszczyźnie sufitu w nowym bądź istniejącym budynku może stanowić wyzwanie, zwłaszcza jeśli taki sufit musi zostać stworzony od zera przy wykorzystaniu standardowych elementów do zabudowy gipsowo-kartonowej. Rozwiązanie Zestawy AXIOM Curved Canopy to nowoczesny sposób na stworzenie atrakcyjnych wysp sufitowych o łukowatych krawędziach w szybki i łatwy sposób. Gotowe do złożenia, specjalnie zaprojektowane komponenty zestawu mogą być stosowane ze standardowymi rusztami sufitu tak, aby stworzyć wyspy sufitowe o różnych wymiarach, które mogą być podwieszone na różnych poziomach. Ponieważ zestawy te, dzięki precyzji ich wykonania, są łatwe do złożenia, stanowią one czynnik wyróżniający, nadający rzeczywistą jakość projektowi wnętrza. Dzięki temu, że modułowe zestawy Axiom Curved Canopy są dostępne w wymiarach od 2,4m na 1,8m aż do 3m na 3m, stworzenie wysp sufitowych pasujących do różnych wnętrz i miejsc zastosowania staje się banalnie proste zaś oparcie zestawów na płytach o standardowych wymiarach oznacza, że możesz być tak kreatywny, jak tylko chcesz, jeśli chodzi o sposób wykończenia sufitu. Więcej informacji znajduje się na stronie 17

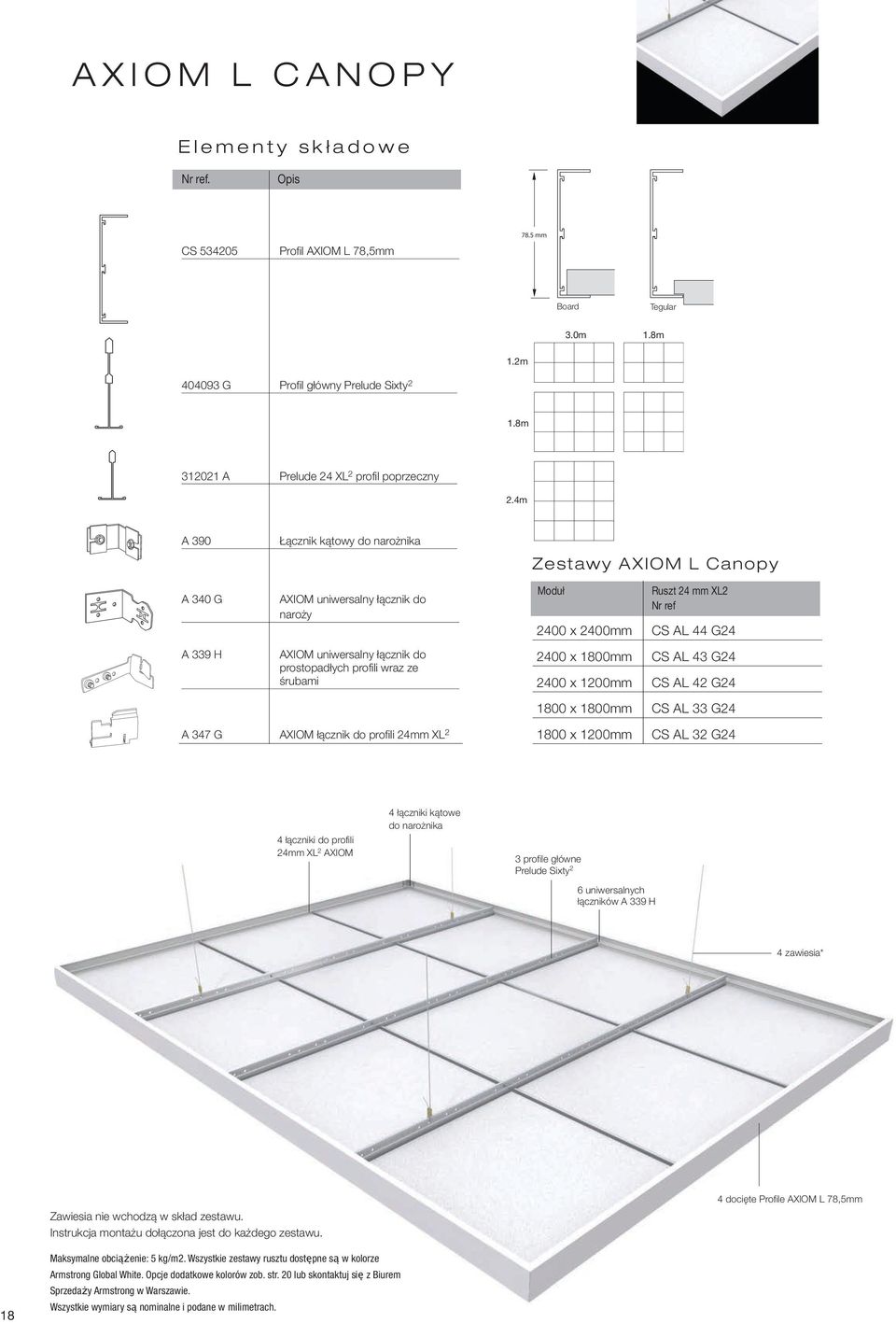

20 A X I O M L C A N O P Y E l e m e n t y s k ł a d o w e Opis CS Profil AXIOM L 78,5mm 78.5 mm Board Tegular 3.0m 1.8m 1.2m G Profil główny Prelude Sixty 2 1.8m A Prelude 24 XL 2 profil poprzeczny 2.4m A 390 A 340 G A 339 H Łącznik kątowy do narożnika AXIOM uniwersalny łącznik do naroży AXIOM uniwersalny łącznik do prostopadłych profili wraz ze śrubami Zestawy AXIOM L Canopy Moduł Ruszt 24 mm XL2 Nr ref 2400 x 2400mm CS AL 44 G x 1800mm CS AL 43 G x 1200mm CS AL 42 G x 1800mm CS AL 33 G24 A 347 G AXIOM łącznik do profili 24mm XL x 1200mm CS AL 32 G24 4 łączniki do profili 24mm XL 2 AXIOM 4 łączniki kątowe do narożnika 3 profile główne Prelude Sixty 2 6 uniwersalnych łączników A 339 H 4 zawiesia* Zawiesia nie wchodzą w skład zestawu. Instrukcja montażu dołączona jest do każdego zestawu. 4 docięte Profile AXIOM L 78,5mm 18 Maksymalne obciążenie: 5 kg/m2. Wszystkie zestawy rusztu dostępne są w kolorze Armstrong Global White. Opcje dodatkowe kolorów zob. str. 20 lub skontaktuj się z Biurem Sprzedaży Armstrong w Warszawie. Wszystkie wymiary są nominalne i podane w milimetrach.

21 Jeszcze więcej projektów z zastosowaniem AXIOM Canopy... Hotel Concordia (Włochy) - zestawy Axiom C Canopy z płytami OPTIMA Vector Plazzalunga Group (Włochy) - zestawy Axiom C Canopy Medical Association Baden (Niemcy) - Zestawy AXIOM KE Canopy z płytami z siatki cięto-ciągnionej Mesh Metal Więcej informacji znajduje sie na stronie 19

22 A X I O M - K O L O R Y Kolory standardowe Armstrong Global White RAL 9010 Kolory dostępne na zamówienie Na specjalne zamówienie, firma Armstrong jest w stanie dostarczyć każdy kolor z palety RAL dla Państwa indywidualnych projektów. Wybór koloru Z uwagi na ograniczenia wydruku, odcień może się nieznacznie różnić od gotowego produktu. RAL 1000 RAL 1001* RAL 1002 RAL 1003 RAL 1004 RAL 1005 RAL 1006 RAL 1007* RAL 1011 RAL 1012 RAL 1013* RAL 1014 RAL 10* RAL 1016 RAL 1017 RAL 1018 RAL 1019* RAL 1020 RAL 1021* RAL 1024 RAL 1027 RAL 1028 RAL 1032 RAL 1033 RAL 1034 RAL 2000* RAL 2001 RAL 2002* RAL 2003 RAL 2004* RAL 2008 RAL 2010 RAL 2011 RAL 2012 RAL 3000* RAL 3001 RAL 3002* RAL 3003 RAL 3004 RAL 3005 RAL 3007 RAL 3009 RAL 3011 RAL 3012 RAL 3013 RAL 3014 RAL 30 RAL 3016 RAL 3017 RAL 3018 RAL 3022 RAL 3027 RAL 3031 RAL 4001 RAL 4002 RAL 4003 RAL 4004 RAL 4005 RAL 4007 RAL 4008 RAL 4009 RAL 5000 RAL 5001 RAL 5002 RAL 5003* RAL 5004 RAL 5005 RAL 5007 RAL 5008 RAL 5009* RAL 5010* RAL 5011 RAL 5012* RAL 5013 RAL 5014 RAL 50* RAL 5018 RAL 5019 RAL 5020 RAL 5021 RAL 5022 RAL 5024 RAL 6000 RAL 6001 RAL 6002 RAL 6003 RAL 6004 RAL 6005 RAL 6006 RAL 6007 RAL 6008 RAL 6009 RAL 6010 RAL 6011* RAL 6012 RAL 6013 RAL 6014 RAL 60 RAL 6016 RAL 6017 RAL 6018 RAL 6019 RAL 6020 RAL 6021 RAL 6022 RAL 6025 RAL 6026 RAL 6027 RAL 6028 RAL 6029 RAL 6032 RAL 7000 RAL 7001* RAL 7002 RAL 7003 RAL 7004 RAL 7005 RAL 7006 RAL 7008 RAL 7009 RAL 7010 RAL 7011 RAL 7012* RAL 7013 RAL 70 RAL 7016* RAL 7021* RAL 7022 RAL 7023 RAL 7024 RAL 7026 RAL 7030* RAL 7031* RAL 7032* RAL 7033 RAL 7034 RAL 7035* RAL 7036 RAL 7037 RAL 7038* RAL 7039 RAL 7040* RAL 7044* RAL 8000 RAL 8001 RAL 8002 RAL 8003 RAL 8004 RAL 8007 RAL 8008 RAL 8011 RAL 8012 RAL 8014* RAL 80 RAL 8016 RAL 8017 RAL 8019* RAL 8022 RAL 8023 RAL 8024 RAL 8025 RAL 8028 RAL 9001* RAL 9002* RAL 9003* RAL 9004 RAL 9005* RAL 9010* RAL 9011* RAL 9018* RAL 1023 RAL 2009 RAL 3020 RAL 4006 RAL 5017 RAL 6024 RAL 7042 RAL 7043 RAL 9016* RAL *Kolor w wersji mat dostępny na specjalne zamówienie. Paleta kolorów RAL CLASSIC - uwaga: Oryginalna paleta (karta) kolorów RAL poddana została restrykcyjnej kontroli jakości przez RAL. Tylko wykorzystanie indywidualnych kart dla rejestrów RAL 840-HR (półmat) oraz RAL 841 (połysk) zagwarantuje dokładne odwzorowanie i uzyskanie na produkcie kolorów palety RAL. Aby uzyskać więcej informacji, prosimy o kontakt z Biurem Sprzedaży Armstrong w Warszawie.

23 Inne możliwości wykorzystania profili AXIOM... Clongowes Wood College Kildare (Irlandia) - Zestawy AXIOM C Canopy w kolorze czarnym z płytami drewnianymi Szkoła w Passmores (Wielka Brytania) - kątownik przyścienny AXIOM Curved (na specjalne zamówienie) z płytami metalowymi typu Planks z Mikroperforacją King's Church, Amersham (Wielka Brytania) - stwórz olśniewające efekty świetlne za pomocą AXIOM C Canopy z płytami Sahara Max Więcej informacji znajduje sie na stronie 21

24 Czy chcesz zobaczyć jeszcze więcej projektów? Odkryj Galerię Projektów Armstrong online: Uwagi Księga projektów Armstrong A BOOK Wszelkie fotografie i rysunki zamieszczone w niniejszej broszurze mają charakter informacyjny i nie stanowią zalecenia, ani sugestii ze strony którejkolwiek z wymienionych firm, co do prawidłowego zastosowania i sposobu montażu sufitów podwieszanych. Z uwagi na techniczne aspekty procesu druku, mogą wystąpić różnice kolorystyczne w barwach wydrukowanych i rzeczywistych. Zalecamy dokonanie wyboru na podstawie wzorów danego produktu. Wszelkie zestawienia i informacje techniczne dotyczące sufitów Armstrong zawarte w niniejszej i innych broszurach tej firmy oparte są na wynikach testów przeprowadzonych w warunkach laboratoryjnych. Do użytkownika należy uzyskanie od firmy sprzedającej pisemnego zapewnienia, że dane te można odnieść do konkretnych warunków. Sprzedaż naszych produktów oraz odpowiedzialność firm, które je sprzedają regulowana jest przez Ogólne warunki sprzedaży" każdej z firm. Wszystkie dane dotyczące produktów mogą ulec zmianie bez wcześniejszego uprzedzenia. POLSKA Armstrong Building Products B.V. Sp. z o.o. Oddział w Polsce Ul. Domaniewska Warszawa Polska Tel. : (+48) / Fax : (+48) service-ce@armstrong.com / PG Armstrong Building Products - RCS Besançon B Copyright : Philip Durrant, Simon Miles, Nina Baisch, Beppe Raso, U. Beuttemüller, Joel Knight, Studio Vu, Szymon Polański, Kevin McAllen
