1 Clusterix Data Management System (CDMS) Łukasz Kuczyński Politechnika Czestochowska Instytut Informatyki Teoretycznej i Stosowanej

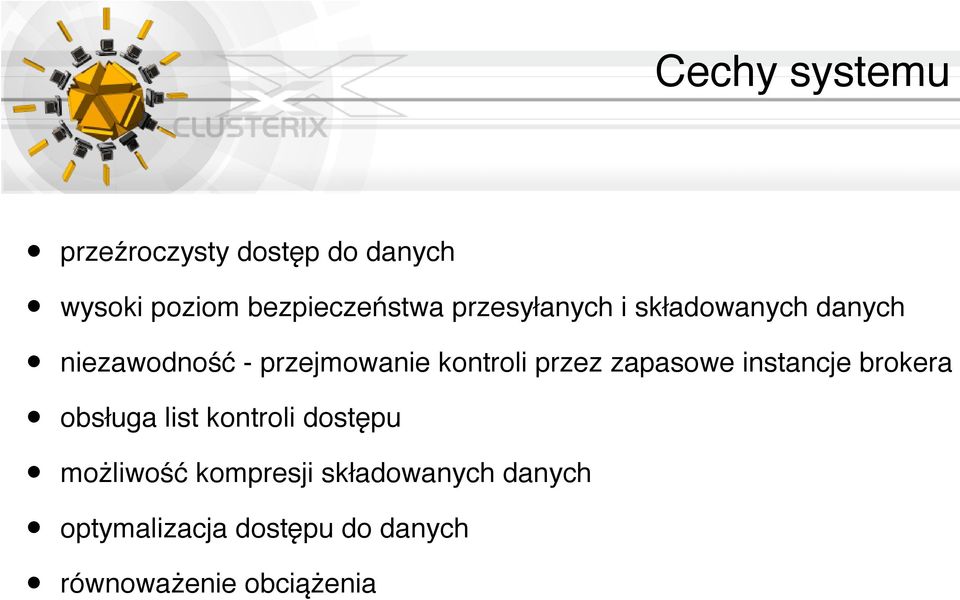

2 Cechy systemu przeźroczysty dostęp do danych wysoki poziom bezpieczeństwa przesyłanych i składowanych danych niezawodność - przejmowanie kontroli przez zapasowe instancje brokera obsługa list kontroli dostępu możliwość kompresji składowanych danych optymalizacja dostępu do danych równoważenie obciążenia

3 Przezroczysty dostęp do danych Podsystem Transportowy został zaimplementowany jako warstwa pomiędzy aplikacjami użytkownika a systemem CDMS. Takie podejście pozwala na: ukrycie niskopoziomowych mechanizmów dostępu do danych możliwość dodawania nowej funkcjonalności bez konieczności wprowadzania zmian w aplikacjach klienckich implementację inteligentnych metod dostępu do danych

4 Bezpieczeństwo danych W celu zapewnienia wysokiego poziomu bezpieczeństwa przesyłanych i składowanych wykorzystane zostały następujące mechanizmy: uwierzytelniania i autoryzacji (w oparciu o GSI), możliwość szyfrowania danych (opcjonalnie), delegacja uprawnień (single--sign--on) Aby zwiększyć stopień bezpieczeństwa składowanych danych zastosowano: listy kontroli dostępu (ACL), transformacje nazw przechowywanych plików (MD5)

5 Budowa systemu

6 Scenariusz kopiowania danych (1)

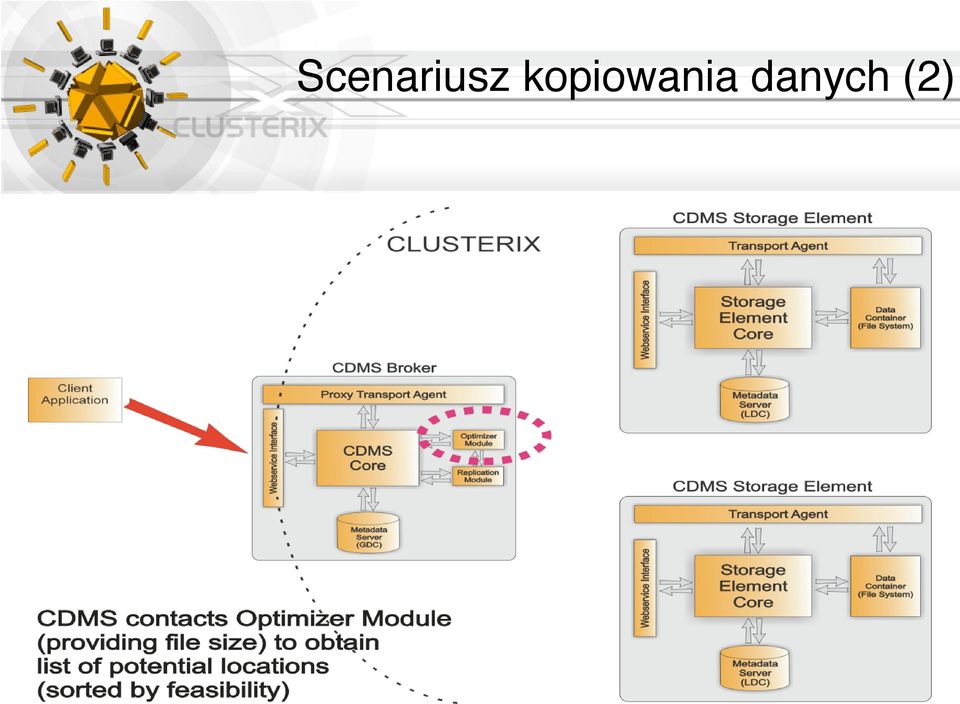

7 Scenariusz kopiowania danych (2)

8 Scenariusz kopiowania danych (3)

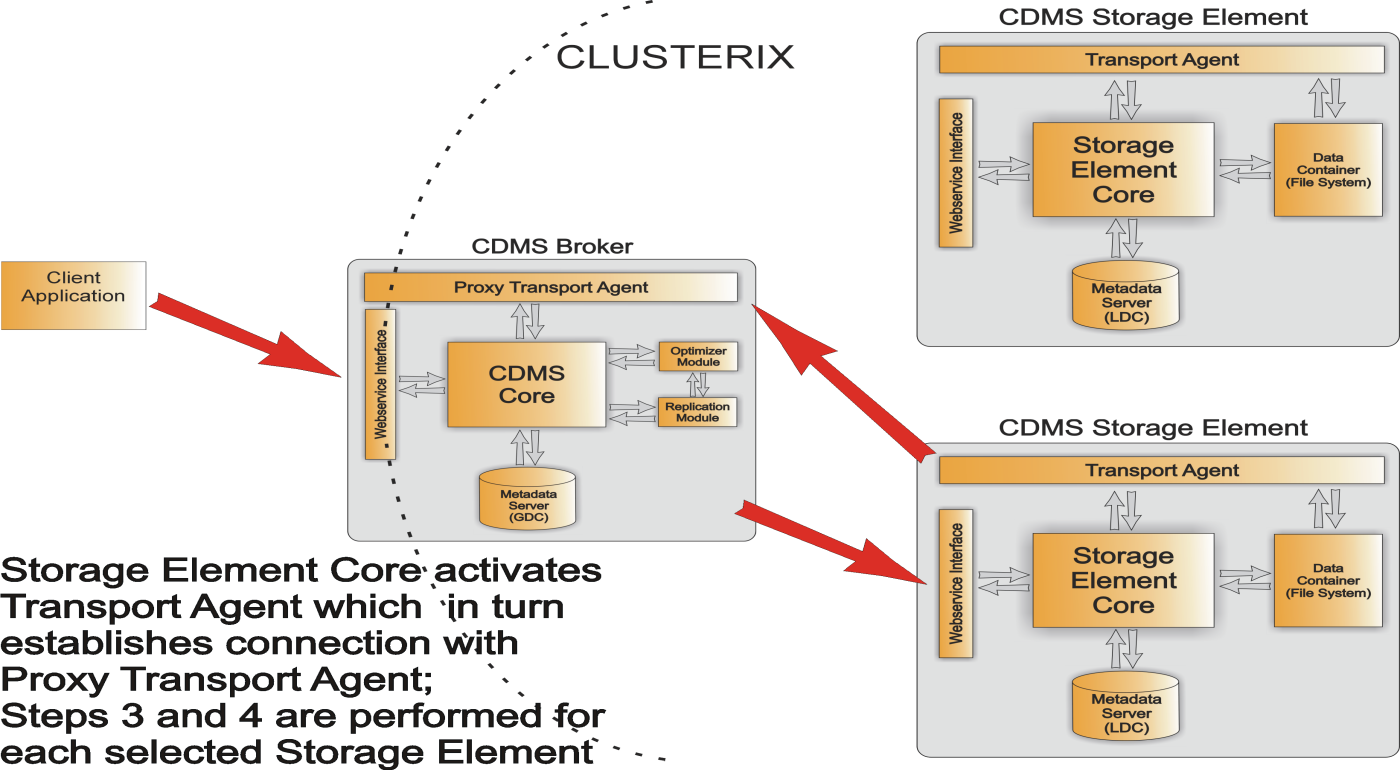

9 Scenariusz kopiowania danych (4)

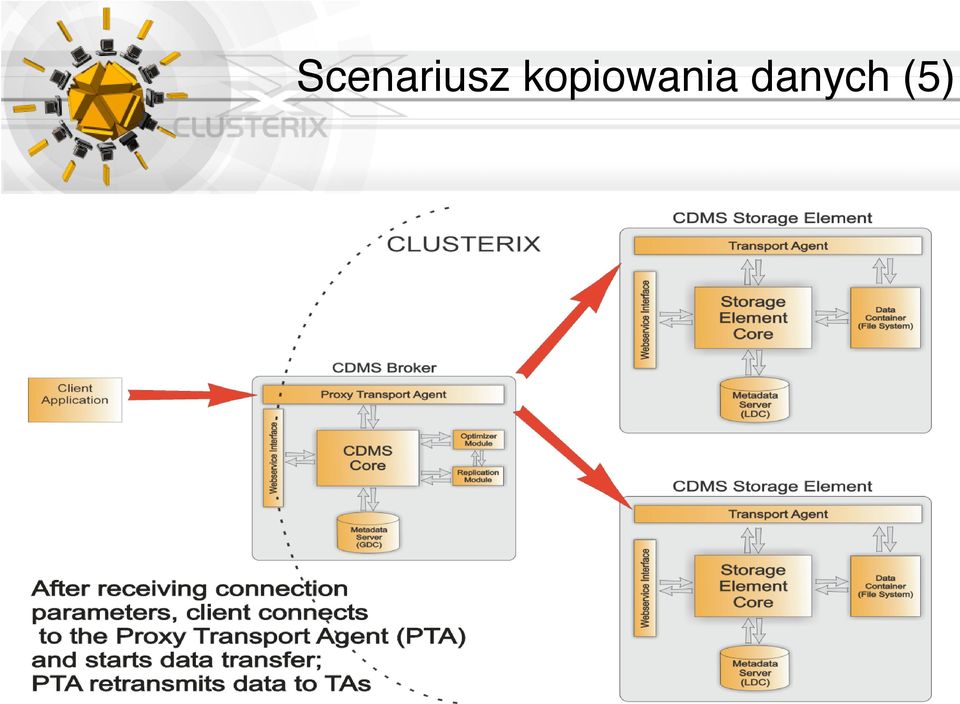

10 Scenariusz kopiowania danych (5)

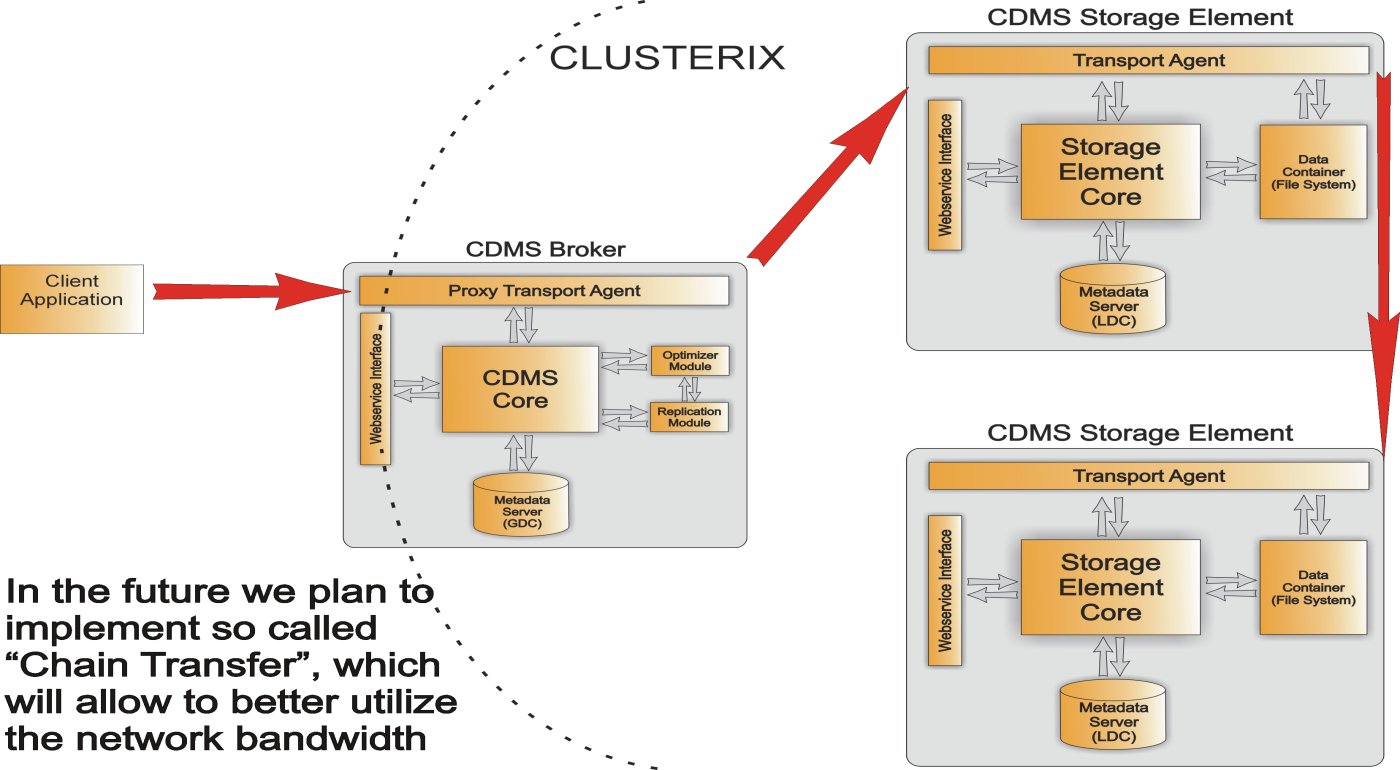

11 Scenariusz kopiowania danych (6)

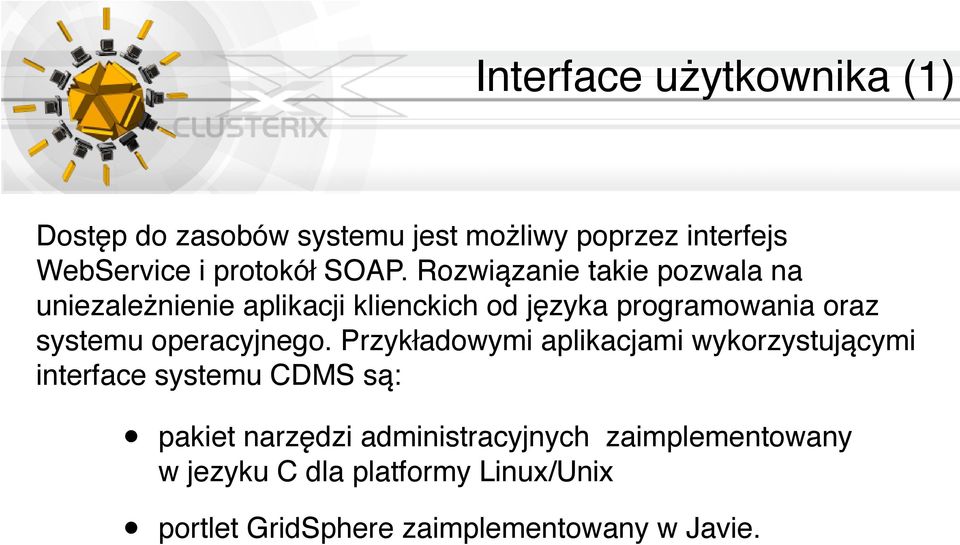

12 Interface użytkownika (1) Dostęp do zasobów systemu jest możliwy poprzez interfejs WebService i protokół SOAP. Rozwiązanie takie pozwala na uniezależnienie aplikacji klienckich od języka programowania oraz systemu operacyjnego. Przykładowymi aplikacjami wykorzystującymi interface systemu CDMS są: pakiet narzędzi administracyjnych zaimplementowany w jezyku C dla platformy Linux/Unix portlet GridSphere zaimplementowany w Javie.

13 Interface użytkownika (2) Interface użytkownika pozwala na: tworzenie katalogów usuwanie plików / katalogów zmianę nazwy wyświetlanie listy plików / katalogów transfer danych pomiędzy komputerem klienta a CDMS wewnętrzne kopiowanie danych zarządzanie użytkownikami i grupami zarządzanie systemem udziałów (quota)

14 Komendy użytkownika końcowego cdms_adduser - dodawanie użytkowników cdms_mkdir - tworzenie katalogów cdms_cp - kopiowanie danych cdms_rm - usuwanie plików i katalogów cdms_lstree - wyświetlanie drzewa katalogów cdms_find - wyszukiwanie plików cdms_info - informacje o stanie CDMS cdms_ln - tworzenie dowiązań symbolicznych cdms_quota - zarządzania systemem udziałów

15 Tworzenie konta użytkownika

16 Uprawnienia plików i kotalogów (1) Schemat uprawnień systemu CDMS składa sie z czterech sekcji. Pierwsza z nich specyfikuje rodzaj zasobu: d - katalog f - plik l - link symboliczny Pozostałe trzy sekcje to uprawnienia właściciela, grupy oraz pozostałych użytkowników systemu.

17 Uprawnienia plików i kotalogów (2) System posiada zaimplementowane następujące uprawnienia: r - odczyt w - zapis (dotyczy zawartości pliku) c - tworzenie nowych obiektów ( dotyczy tylko katalogów) e - kasowanie m - modyfikacja nazwy/atrybutów S - super uprawnienia

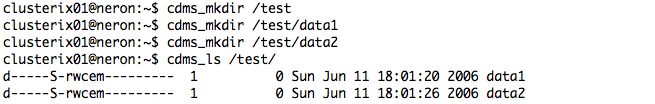

18 Tworzenie katalogów

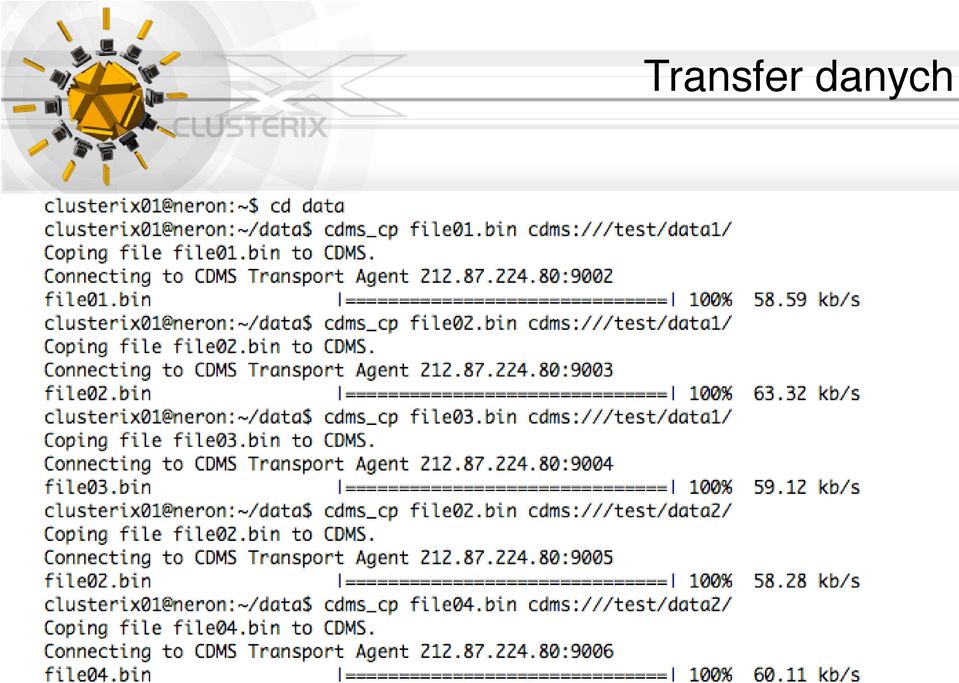

19 Transfer danych

20 Wyświetlanie drzewa katalogów

21 Wyszukiwanie danych

22 Usuwanie danych

23 Sprawdzanie zarejestrowanych SE

24 Integracja CDMS z brokerem GRMS (1) Przykładowy opis zadania z wykorzystaniem protokołu gsiftp <grmsjob appid="task"> <simplejob> <executable type="single" count="1"> <file name="exec-file" type="in"> <url>gsiftp://access.pcss.clusterix.pl/~/test.sh</url> </file> <stdout> <url>gsiftp://access.pcss.clusterix.pl/~/stdout</url> </stdout> </executable> </simplejob> </grmsjob>

25 Integracja CDMS z brokerem GRMS (2) Przykładowy opis zadania z wykorzystaniem CDMS <grmsjob appid="task"> <simplejob> <executable type="single" count="1"> <file name="exec-file" type="in"> <url>cdms:///test.sh</url> </file> <stdout> <url>cdms:///stdout</url> </stdout> </executable> </simplejob> </grmsjob>
