PROGRAM FUNKCJONALNO-UŻYTKOWY

Transkrypt

1 PROGRAM FUNKCJONALNO-UŻYTKOWY ZAMAWIAJĄCY: ZAKŁAD GOSPODAROWANIA NIERUCHOMOŚCIAMI W DZIELNICY PRAGA- POŁUDNIE M. ST. WARSZAWY Z SIEDZIBĄ WARSZAWA UL. WALEWSKA 4 NAZWA ZAMÓWIENIA: WYKONANIE DOCIEPLENIA ŚCIAN ZEWNĘTRZNYCH Z IZOLACJĄ ŚCIAN PIWNIC ORAZ REMONTU KLATEK SCHODOWYCH WRAZ Z WYMIANĄ INSTALACJI ELEKTRYCZNYCH W FORMULE ZAPROJEKTUJ I WYBUDUJ W BUDYNKU PRZY UL. KAMIONKOWSKIEJ 39 W WARSZAWIE ADRES OBIEKTU BUDOWLANEGO: WARSZAWA UL. KAMIONKOWSKA 39; DZ. EW. 31 OBRĘB Nazwy i kody grup robót, klas robót i kategorii robót według Wspólnego Słownika Zamówień (CPV): Roboty izolacyjne Izolacja cieplna Tynkowanie Roboty w zakresie stolarki budowlanej Roboty budowlane wykończeniowe pozostałe Roboty remontowe i renowacyjne Usługi inżynieryjne w zakresie projektowania Opracował: DZIAŁ TECHNICZNY ZGN PRAGA-POŁUDNIE M. ST. WARSZAWY Program funkcjonalno-użytkowy zawiera: I. Stronę tytułową II. Opis przedmiotu zamówienia III. Wymagania Zamawiającego w zakresie przedmiotu zamówienia IV. Oświadczenie zamawiającego stwierdzające jego prawo do dysponowania nieruchomością 1

2 II. OPIS OGÓLNY PRZEDMIOTU ZAMÓWIENIA Przedmiotem zamówienia jest zbiór wymagań dotyczących remontu elewacji i klatek schodowych w formule zaprojektuj i wybuduj w budynku przy ul. Kamionkowskiej 39 w Warszawie. Wszystkie wymagania muszą być dostosowane do aktualnie obowiązujących przepisów i norm branżowych ze szczególnym uwzględnieniem wymogów dotyczących bezpieczeństwa. Zakres prac objętych przedmiotem zamówienia obejmuje: 1. Wykonanie dokumentacji projektowo-wykonawczej. 2. Uzyskanie wymaganych prawem uzgodnień i pozwoleń na prowadzenie robót budowlanych. 3. Wykonanie robót budowlanych zgodnie ze sporządzoną dokumentacją projektowo-wykonawczą. 4. Sporządzenie dokumentacji powykonawczej wraz z odbiorem zgodnie z prawem budowlanym. 5. Udzielenie min. 36 miesięcznej rękojmi na wykonane prace budowlane. Dokumentacja powinna być opracowana zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz.U. Nr 202, poz.2072 z późn. zm.) i winna obejmować swym zakresem projekt budowlany w zakresie architektury i konstrukcji wraz z uzgodnieniami oraz specyfikacją techniczną wykonania i odbioru robót budowlanych. Dokumentacja winna uwzględniać stan rzeczywisty przygotowania obiektu do wykonania ww. zadania oraz wytyczne zawarte w Wymaganiach Zamawiającego w zakresie przedmiotu zamówienia niniejszego Programu funkcjonalno-użytkowego (PFU). Do dokumentacji należy dołączyć specyfikację techniczną wykonania i odbioru robót budowlanych. Wykonawca zobowiązany jest do zapoznania się z obiektem przed złożeniem oferty. Po wykonaniu niezbędnych uzgodnień, należy wykonać prace budowlane. Po zakończeniu prac należy sporządzić dokumentację powykonawczą wraz z niezbędnymi pomiarami i atestami. Po zakończeniu wszelkich prac i uprzątnięciu terenu, roboty należy zgłosić Zamawiającemu do odbioru. 2

3 III. WYMAGANIA ZAMAWIAJĄCEGO W ZAKRESIE PRZEDMIOTU ZAMÓWIENIA 1. Dokumentację należy wykonać w wersji papierowej i elektronicznej. 2. Całość dokumentacji i załączników winna być wykonana w języku polskim. 3. Projekt wykonawczy branży budowlanej w wersji papierowej powinien być wykonany w 2 egzemplarzach dla Zamawiającego. Dla Wykonawcy i organów administracji publicznej w ilości egzemplarzy pozwalającej na prawidłowe wykonanie zamówienia. 4. Wersja elektroniczna opracowania powinna być zapisana na płytach CD/DVD, w formacie.pdf oraz powinna być wykonana w następującej liczbie egzemplarzy: a) dla Zamawiającego po 1 egzemplarzu wszystkich dokumentów wymienionych powyżej, b) dla Wykonawcy i organów administracji publicznej ilość egzemplarzy pozwalająca na prawidłowe wykonanie zamówienia. 5. Wraz z dokumentacją w wersji elektronicznej wykonawca przekaże oświadczenie o zgodności wersji papierowej z wersją elektroniczną. 6. Dokumentacja musi zawierać wymagane dokumenty, opinie, uzgodnienia i zgody (o ile są wymagane). 7. Dokumentacje należy wykonać zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. 202, poz.2072 z późn. zm.). 8. Użyte materiały budowlane winny spełniać wymogi ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92, poz. 881 z późn. zm.). 9. Zainstalowany sprzęt powinien być fabrycznie nowy, wyprodukowany nie wcześniej niż w 2015 roku, posiadać znak CE oraz spełniać wymagania normy PN-EN 1176 i PN-EN Prace budowlane Wykonawca zobowiązany jest wykonać zgodnie z zaakceptowaną przez Zamawiającego dokumentacją projektową i specyfikacją techniczną wykonania i odbioru robót budowlanych. 11. Po wykonaniu dokumentacji powykonawczej Wykonawca przedstawi ją Zamawiającemu celem zaakceptowania. Zamawiający w terminie 7 dni roboczych zaopiniuje przedstawioną dokumentację. Wskazania szczegółowe: Podstawowym założeniem przy tworzeniu PFU dla remontu budynku przy ul. Kamionkowskiej 39 jest wprowadzenie oszczędności w kosztach ogrzewania przez termomodernizację oraz podniesienie walorów estetycznych i użytkowych budynku. Dokumentacja projektowo-wykonawcza oprócz niezbędnych rysunków technicznych i opisu winna obejmować opracowanie technologii wykonania prac budowlanych, które mają gwarantować Zamawiającemu zminimalizowanie utrudnień 3

4 w normalnym funkcjonowaniu obiektu podczas prowadzenia prac budowlanych. W szczególności harmonogram prac musi być tak ustalony, by przez cały czas realizacji zamówienia w godzinach normalnego funkcjonowania budynku możliwe było bezpieczne przejście osób wewnątrz i na zewnątrz budynku. Harmonogram prac podlega akceptacji przez Zamawiającego. Dokumentacja powinna zawierać informację bezpieczeństwa i ochrony zdrowia (BIOZ). Opis stanu istniejącego: Rok budowy: 1936 Liczba klatek schodowych: 2 Liczba kondygnacji nadziemnych: 3 Liczba kondygnacji podziemnych: 1 Powierzchnia budynku: 544,34 m2 Kubatura: 3346 m3 Ściany murowane Strop nad piwnicą Kleina na belkach stalowych, pozostałe stropy drewniane Konstrukcja dachu: drewniana Pokrycie dachu: papa Pokrycie dachu wyremontowane w 2007 r. Instalacje techniczne: elektryczna, gazowa, wodno-kanalizacyjna, Instalacja gazowa wymieniona w 1999 r. Remont balkonów w 2006 r. Doposażenie budynku w centralne ogrzewanie w 2011 r. W załączeniu do PFU zdjęcia stanu istniejącego oraz dokumentacja archiwalna. Według Zamawiającego minimalny zakres prac obejmuje: 1. Wykonanie dokumentacji: a) branży architektoniczo-budowlanej; b) branży elektrycznej; 2. Docieplenie ścian zewnętrznych; 3. Wykonanie izolacji przeciwwilgociowej i termicznej ścian piwnic; 4. Wymiana stolarki okiennej; 5. Wymiana drzwi wejściowych i wewnętrznych; 6. Docieplenie poddasza; 7. Remont klatek schodowych; 8. Remont pomieszczeń piwnicy; 9. Zagospodarowanie terenu na podwórzu; 10. Wymiana instalacji elektrycznych; 4

5 Ad.1a. Wytyczne do wykonania dokumentacji: docieplenie ścian zewnętrznych należy wykonać w technologii lekko-mokrej na styropianie; izolację pionową i docieplenie ścian piwnicznych należy wykonać w technologii izolacji lekkiej powłokowej, docieplenie przy użyciu styropianu ekstrudowanego, wykończenie tynkiem mozaikowym. wymiana stolarki okiennej na PCV o podziale według stanu faktycznego przy użyciu okien o współczynniku przenikalności cieplnej nie większym niż 1,3 W/(m2*K). w przypadku wymiany stolarki drzwiowej zewnętrznej należy zastosować drzwi zewnętrzne aluminiowe o współczynniku przenikalności cieplnej nie większym niż 1,7 W/(m2*K). w przypadku wymiany stolarki drzwiowej wewnętrznej należy zastosować drzwi drewniane wraz z ościeżnicą; docieplenie stropu nad ostatnią kondygnacją wełna mineralna z okładziną z płyt OSB na ruszcie drewnianym; w ramach remontu klatki schodowej należy uwzględnić renowację posadzki z lastryko, wykonanie powierzchni zmywalnej do wysokości 1,8 m. dodatkowo w dokumentacji projektowej należy uwzględnić remont daszków nad wejściami do budynku oraz wykonanie malowania w piwnicy wraz z wymianą stolarki drzwiowej i wykonanie nowego ogrodzenia podwórza. Ad.1b. Wytyczne do wykonania dokumentacji: wymiana zestawu tablic głównych; wymiana wewnętrznych linii zasilających (WLZ) od tablicy głównej do tablic piętrowych; wymiana WLZ mieszkaniowych od tablic piętrowych do tablic mieszkaniowych; wymiana tablic mieszkaniowych z wyposażeniem 25 szt.; wymiana oświetlenia części wspólnych, piwnicy i oświetlenia zewnętrznego; wykonanie instalacji domofonowej; wykonanie instalacji odgromowej; uzyskanie warunków przyłączeniowych od RWE Operator; uzgodnienie projektu z RWE Operator; Ad.2. W zakresie remontu elewacji należy wykonać: przygotować podłoże; wykonać docieplenie wraz z tynkiem i malowaniem; balustrady balkonów dostosować do ocieplenia; wymienić obróbki blacharskie, wyremontować istniejące daszki nad wejściami; wymienić rynny i rury spustowe; instalacje na elewacji poprowadzić w warstwie ocieplenia; 5

6 zdemontować nieczynne skrzynki techniczne; wyremontować lub wymienić czynne skrzynki techniczne; wymienić kratki wentylacyjne; wymienić balustrady na zewnątrz okien na klatkach schodowych 4 szt. Należy zachować wszystkie detale architektoniczne i kolorystykę zgodną z oryginalną. Ad.3. W zakresie izolacji ścian piwnic należy wykonać: rozebrać istniejącą opaskę; odsłonić ściany piwnic do poziomu fundamentów; przygotować podłoże; wykonać izolację przeciwwilgociową; wykonać izolację termiczną; zabezpieczyć izolację ścian piwnic; zasypać wykop do poziomu terenu; wykonać nową opaskę; Ad.4. W zakresie stolarki okiennej należy: zdemontować istniejące okna drewniane 1,0 x 0,4 m 6 szt.; zdemontować istniejące okna drewniane 1,2 x 1,4 m 4 szt.; zamontować okna PCV kolor biały o współczynniku przenikania ciepła min. 1,3 W/(m2*K) o wymiarach 1,0 x 0,4 m 6 szt.; zamontować okna PCV kolor biały o współczynniku przenikania ciepła min. 1,3 W/(m2*K) o wymiarach 1,2 x 1,4 m 4 szt.; zdemontować istniejące kraty w oknach; zamontować nowe parapety zewnętrzne z blachy stalowej powlekanej; Należy zachować kształt i podział jak w istniejących oknach nieprzewidzianych do wymiany. Ad.5. W zakresie stolarki drzwiowej należy: zdemontować istniejące drzwi wejściowe do klatek schodowych stalowe o wymiarach 1,2 x 2,0 m 3 szt.; zamontować drzwi aluminiowe kolor zbliżony do koloru elewacji o współczynniku przenikania ciepła 1,7 W/(m2*K) o wymiarach 1,2 x 2,0 m 3 szt.; zdemontować istniejące drzwi drewniane do piwnicy 0,8 x 2,0 m 2 szt.; zamontować drzwi wewnętrzne aluminiowe do piwnicy 0,8 x 2,0 m 2 szt. zdemontować drzwi drewniane do pomieszczenia technicznego o wymiarach 0,8 x 1,9 m - 1 szt. zamontować drzwi do pomieszczenia technicznego o wymiarach 0,9 x 2,0 m - 1 szt. zdemontować drzwi do komórek lokatorskich w piwnicy drewniane o wymiarach 0,8 x 1,9 m - 14 szt. 6

7 zamontować drzwi do komórek lokatorskich w piwnicy płytowe 0,9 x 2,0 m - 14 szt. zdemontować drzwi do WC na parterze drewniane o wymiarach 0,7 x 2,0 m - 1 szt. zamontować drzwi do WC na parterze drewniane o wymiarach 0,8 x 2,0 m - 1 szt. zdemontować drzwi na strych drewniane o wymiarach 0,7 x 2,0 m - 1 szt. zamontować drzwi na strych drewniane o wymiarach 0,8 x 2,0 m - 1 szt. Ad.6. W zakresie docieplenia poddasza należy: oczyścić poddasze i przygotować powierzchnie; wykonać izolację termiczną z wełny mineralnej; wykonać deskowanie z płyt OSB; Ad.7. W zakresie remontu klatki schodowej należy: a) sufity i ściany: przygotować podłoże; naprawić tynk, uzupełnić ubytki; ściany do wysokości 1,8 m pokryć tynkiem mozaikowym; ściany powyżej wysokości 1,8 m oraz sufity pomalować farbą akrylową; b) schody: wymienić uszkodzone elementy i uzupełnić ubytki stopni, oczyścić i zaimpregnować powierzchnie z lastrico; dostosować wysokość balustrady do obowiązujących przepisów; oczyścić powierzchnie i wykonać nowe powłoki malarskie; c) posadzki około 100 m2: skuć powierzchnie z terakoty; przygotować powierzchnię i ułożyć nowe posadzki z gresu antypoślizgowego; Ad.8. W zakresie remontu piwnicy należy: uzupełnić ubytki w ścianach murowanych; pomalować ściany i sufity; naprawić ubytki w posadzce; Z zakresu remontu piwnicy wyłączone jest pomieszczenie kotłowni gazowej. Węzeł cieplny znajduje się w pralni. Ad.9. W zakresie zagospodarowania podwórza należy: wykonać ogrodzenie od strony działki 28, płot o wysokości 1,8 m, długości około 15 m, stalowe na podmurówce betonowej, nawiązujące do istniejącego; bramę przystosować do potrzeb osób o ograniczonej sprawności; wykonać rekultywację zieleni; 7

8 Ad.10. W zakresie instalacji elektrycznych należy: wykonać roboty zgodnie z projektem uzgodnionym przez RWE Operator; istniejące instalacje teletechniczne poprowadzić pod tynkiem; instalacja domofonowa musi obsługiwać obydwie klatki schodowe i bramę na podwórzu; Wytyczne: 1. Przed złożeniem oferty, Wykonawcy zobowiązani są do dokładnego zapoznania się z przedmiotem zamówienia, charakterystyką i zakresem robót Na Wykonawcy przystępującym do przetargu ciąży obowiązek dokonania niezbędnych sprawdzeń, wyliczeń, ekspertyz w celu zapewnienia jednoznaczności składanej oferty zarówno w zakresie cenowo przedmiotowym, jak również odnośnie terminu wykonania robót. 2. Przed rozpoczęciem prac budowlanych Wykonawca uzyska na podstawie zaakceptowanej przez zamawiającego dokumentacji uprawomocnione zgodnie z prawem budowlanym zgłoszenia lub pozwolenia na prace budowlane. Wykonawca zapewni kierowanie pracami przez osoby posiadające odpowiednie uprawnienia. 3. Wykonawca w ramach wynagrodzenia dostarczy na plac budowy wszelkie urządzenia i materiały niezbędne do realizacji zamówienia. Za właściwe zabezpieczenie i składowanie elementów zamówienia do czasu odbioru robót przez Zamawiającego odpowiada Wykonawca. 4. Zamawiający zastrzega, że zdemontowane elementy, Wykonawca utylizuje w ramach wynagrodzenia i przekaże Zamawiającemu dokumenty to potwierdzające. 5. Zobowiązuje się Wykonawcę do bezwzględnego utrzymania czystości w obrębie wykonywanych prac. Każdego dnia po zakończeniu prac budowlanych i montażowych Wykonawca zobowiązany jest do uporządkowania terenu budowy. 6. Wykonawca sporządzi w ramach dokumentacji powykonawczej, zgodnie z obowiązującymi przepisami dokumentację. Dokumentacja powykonawcza winna posiadać wszystkie wymagane przepisami uzgodnienia właściwych organów (np.: BHP, ppoż., ds. sanitarnych). 7. Wymagane jest, aby dokumentacja i wszystkie instrukcje napisane były w języku polskim. 8. Po zakończeniu prac budowlanych Wykonawca zgłosi Zamawiającemu prace do odbioru. 9. Zamawiający dokona odbioru w obecności przedstawicieli Wykonawcy w ciągu 7 dni od daty zgłoszenia. Podstawą wystawienia faktury końcowej jest protokół odbioru bez uwag. 10. Zamawiający wymaga od Wykonawcy minimum na użyte materiały budowlane oraz minimum 36 miesięcznej rękojmi na roboty budowlane. 8

9 Wymagania dotyczące materiałów: Wszystkie materiały użyte przez Wykonawcę podczas realizacji robót powinny posiadać odpowiednie atesty i dopuszczenia do stosowania w budownictwie. Wszystkie użyte materiały i wyroby podlegają Ustawie o badaniach i certyfikacji. W przypadku wątpliwości dotyczących wymaganego znakowania wyrobów budowlanych rozstrzygające są zasady dopuszczania do obrotu powszechnego podane w ustawie Prawo Budowlane. Materiały i wyroby przeznaczone do użycia należy przechowywać zabezpieczając je przed uszkodzeniami mechanicznymi, niekorzystnymi wpływami warunków atmosferycznych, a także utratą właściwości technicznych gwarantowanych przez ich producenta. Wykonawca na każde żądanie Zamawiającego zobowiązany jest przedstawić dokumenty świadczące, że wbudowane materiały są dopuszczone do stosowania w budownictwie. Wymagania dotyczące sprzętu montażowego: Wykonawca zobowiązany jest do używania wyłącznie takiego sprzętu, który nie spowoduje obniżenia zadeklarowanej jakości materiałów i wyrobów, a także nie wpłynie negatywnie na jakość robót. Wymagania dotyczące transportu: Wykonawca zobowiązany jest do używania wyłącznie środków transportu, załadunku i wyładunku, które nie spowodują obniżenia jakości transportowanych materiałów i wyrobów. Urządzenia powinny być dostarczane wg wytycznych producenta. Wymagania dotyczące sposobu wykonania i oceny prawidłowości prowadzenia prac: Wykonawca będzie zobowiązany do wykonania i utrzymania w stanie nadającym się do użytku i likwidacji wszystkich robót tymczasowych. Zamawiający nie będzie pokrywał kosztów robót tymczasowych. Do kierowania robotami Wykonawca zapewni osobę posiadającą odpowiednie kwalifikacje i uprawnienia zawodowe. Roboty powinny być wykonywane ze szczególną dbałością o jakość przy zachowaniu wymagań przepisów i zasad sztuki budowlanej. Realizację robót należy prowadzić w ścisłej zgodności z opracowanym uprzednio projektem technicznym i uzgodnionym harmonogramem prac. Wszelkie odstępstwa od uzgodnień i przyjętego projektu muszą posiadać akceptacje Zamawiającego. Roboty muszą być prowadzone w sposób bezpieczny dla pracowników Wykonawcy i mieszkańców. Wykonawca będzie zobowiązany do przyjęcia odpowiedzialności za zabezpieczenie budowy przed dostępem osób trzecich, ochrony mienia związanego z budową i ochrony środowiska. Kontrola jakości robót po ich wykonaniu: Kontroli Zamawiającego w szczególności poddane będą: dokumentacja projektowa w aspekcie jego zgodności z programem funkcjonalno-użytkowym, 9

10 zastosowane wyroby budowalne w odniesieniu do dokumentów potwierdzających ich dopuszczenie do obrotu oraz zgodności parametrów z danymi zawartymi w projekcie, sposób wykonania robót w aspekcie zgodności z zatwierdzonym projektem. Kontrola jakości robót po ich wykonaniu będzie elementem procedury odbioru. Stronami w procedurze odbioru są zamawiający i Wykonawca. Do odbioru końcowego Wykonawca przygotuje certyfikaty, atesty, aprobaty techniczne i inne dokumenty świadczące o dobrej jakości i możliwości zastosowania w budownictwie użytych materiałów i wyrobów. Terminy realizacji zamówienia: 1. Opracować i przedłożyć dokumentację Zamawiającemu do zaakceptowania w terminie 21 dni od podpisania umowy. 2. Bezpłatnie usunąć zgłoszone usterki i wprowadzić ewentualne zmiany w przedłożonej do zaopiniowania dokumentacji - do 3 dni roboczych od dnia pisemnego zgłoszenia (dopuszczalna poczta ). 3. Przeprowadzić roboty budowlane, zgodnie z zaakceptowaną wykonanej dokumentacji - do r. Za termin zakończenia prac uznaje się protokół odbioru końcowego, po zakończeniu robót budowlanych wraz z odbiorem zgodnie z prawem budowlanym. Do protokołu odbioru wykonawca zobowiązany jest załączyć wszystkie wymagane dokumenty (certyfikaty, atesty, karty gwarancyjne, itp.) 4. Zgłosić Zamawiającemu z 7-dniowym wyprzedzeniem prace do odbioru i przekazać kompletną dokumentację powykonawczą po wcześniejszym zgłoszeniu przez Wykonawcę prac odpowiednim służbom (wymaganych pozwoleniem) i ewentualne - jeśli jest wymagane pozwoleniem, uzyskanie pozwolenia na użytkowanie zgodnie z prawem budowlanym (wydłużenie okresu uzyskania wymaganych uzgodnień i pozwoleń spowodowane procedurami administracyjnymi nie z winy Wykonawcy nie obciąża Wykonawcy). UWAGA!!! Przygotowana przez Wykonawcę ostateczna oferta powinna obejmować koszty wszystkich czynności niezbędnych do wykonania kompletnej dokumentacji i wszystkich robót budowlanych. Wykonawca zobowiązany jest do zdobycia wszelkich informacji, które są niezbędne do przygotowania oferty oraz należytego wykonania zamówienia. IV. OŚWIADCZENIE ZAMAWIAJĄCEGO STWIERDZAJĄCE JEGO PRAWO DO DYSPONOWANIA NIERUCHOMOŚCIĄ NA CELE BUDOWLANE Zamawiający oświadcza, że posiada prawo do dysponowania nieruchomością na cele budowlane położoną przy ulicy Kamionkowskiej 39 (dz. ew. 31 obręb ) w Warszawie. 10

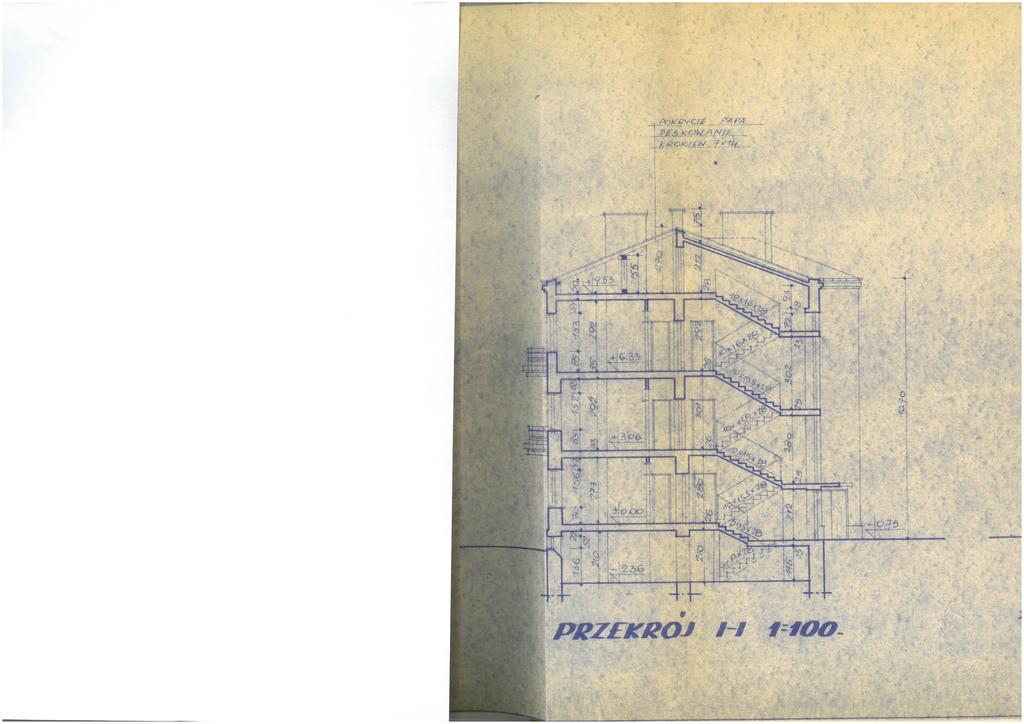

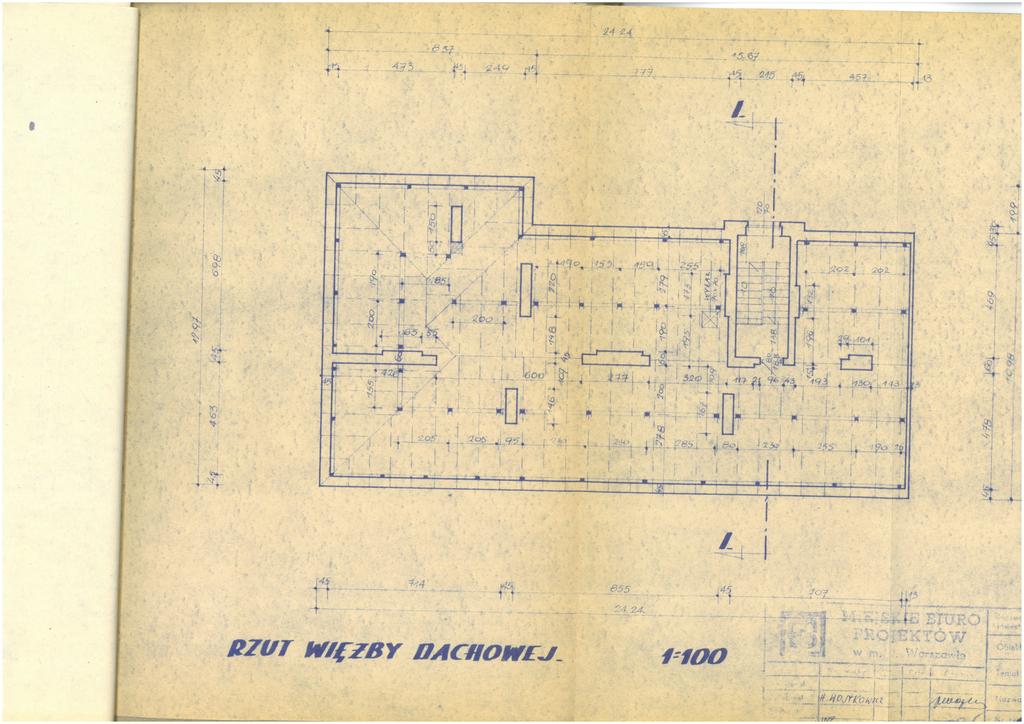

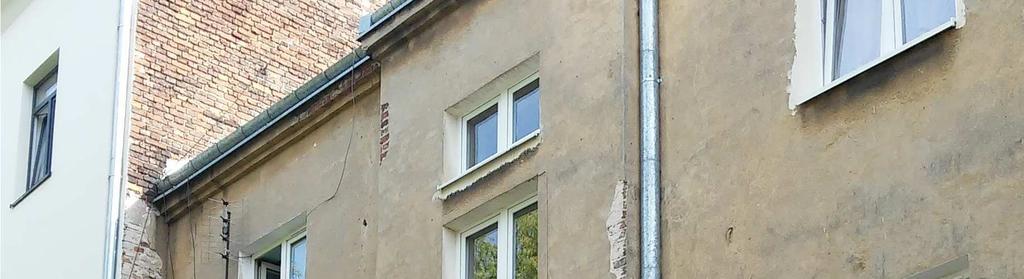

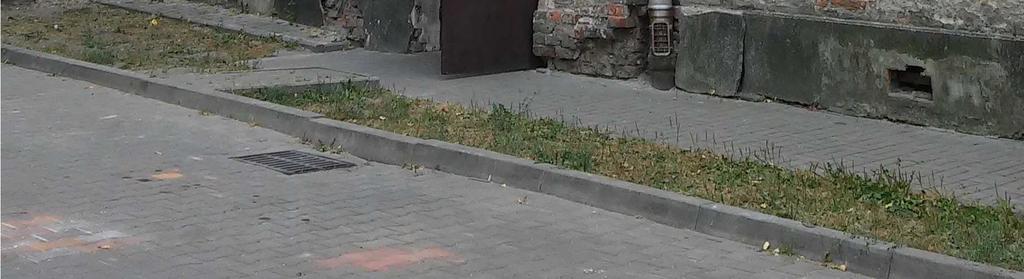

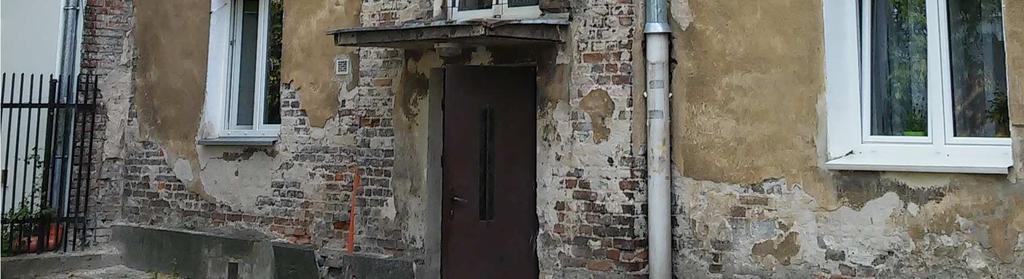

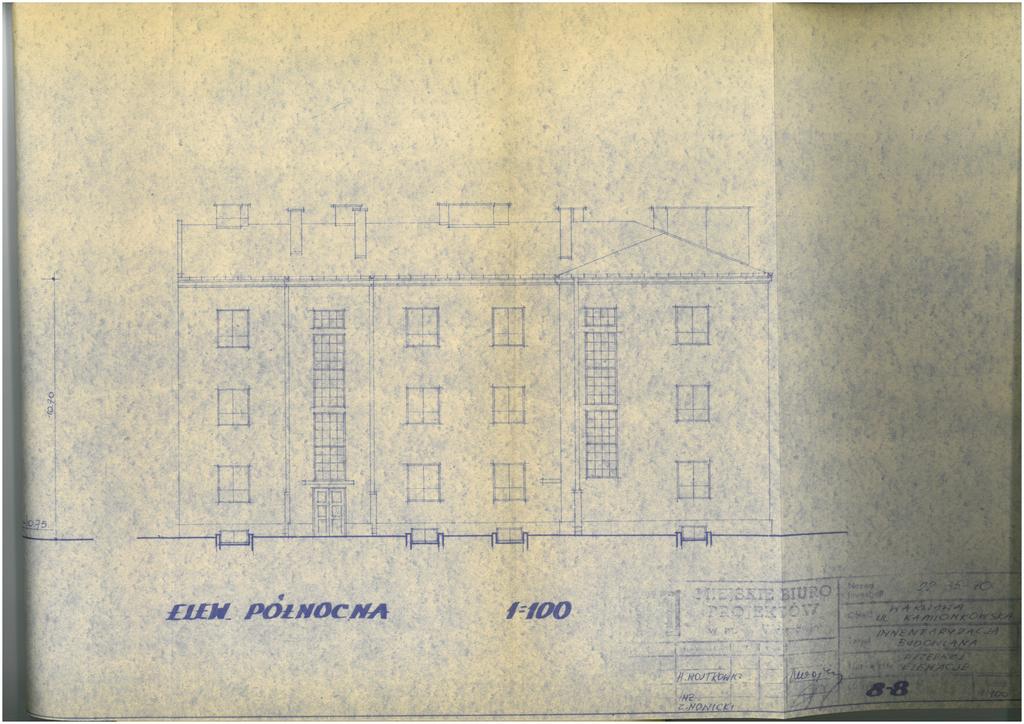

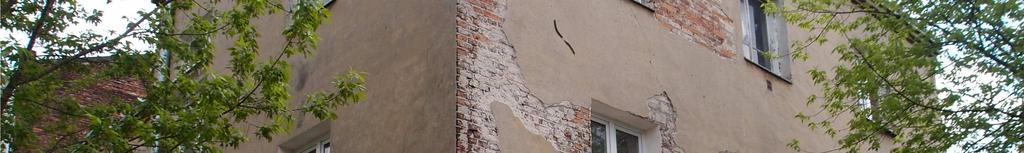

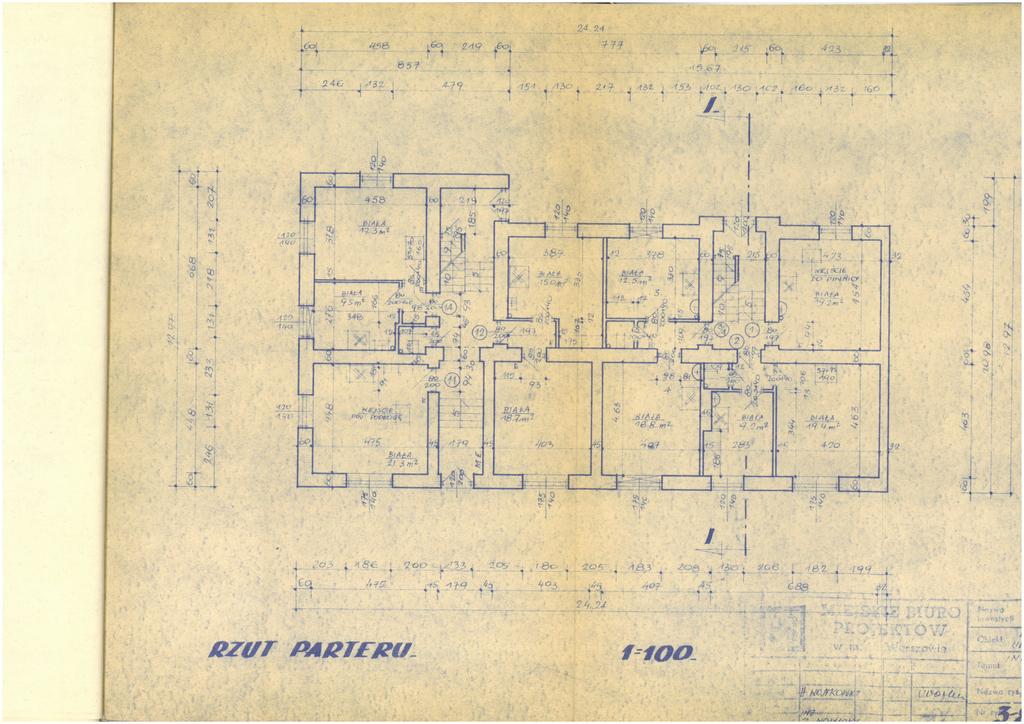

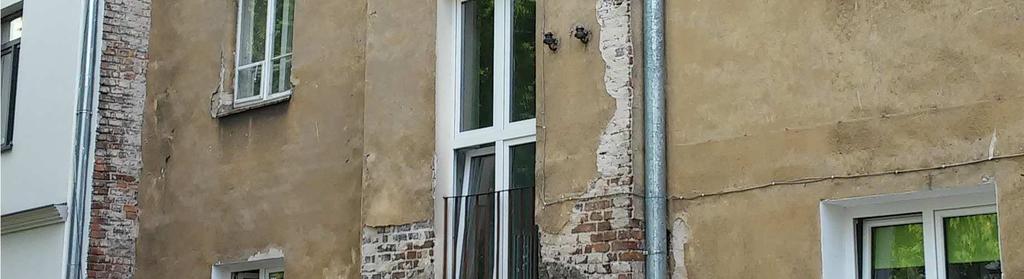

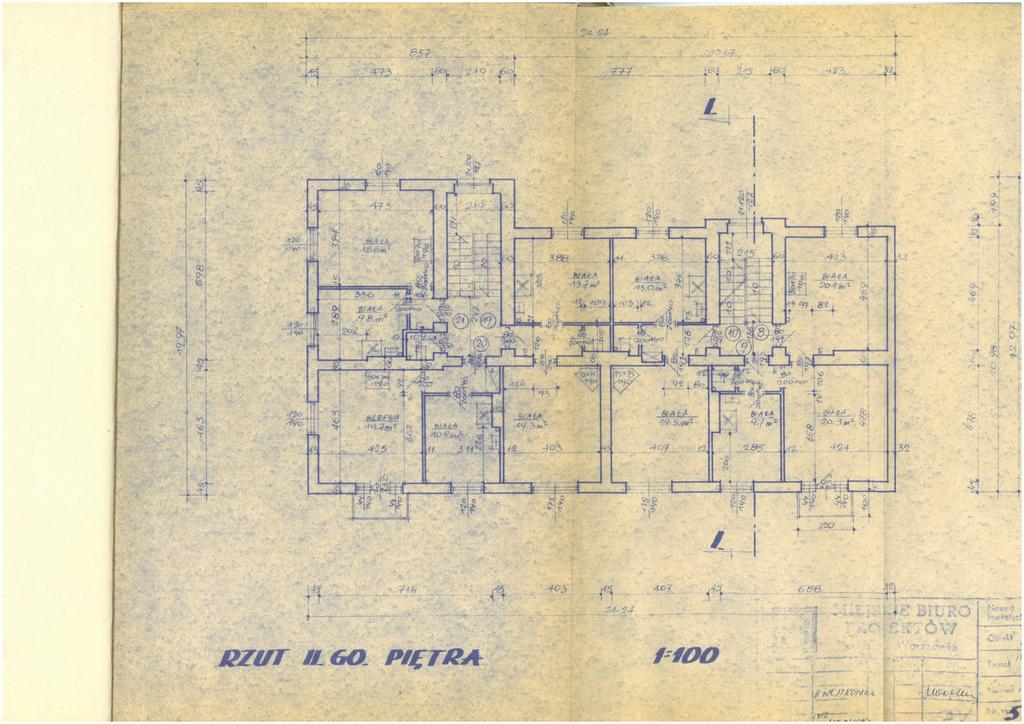

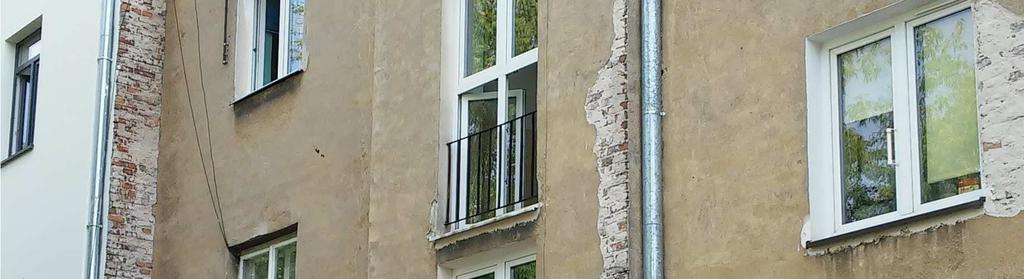

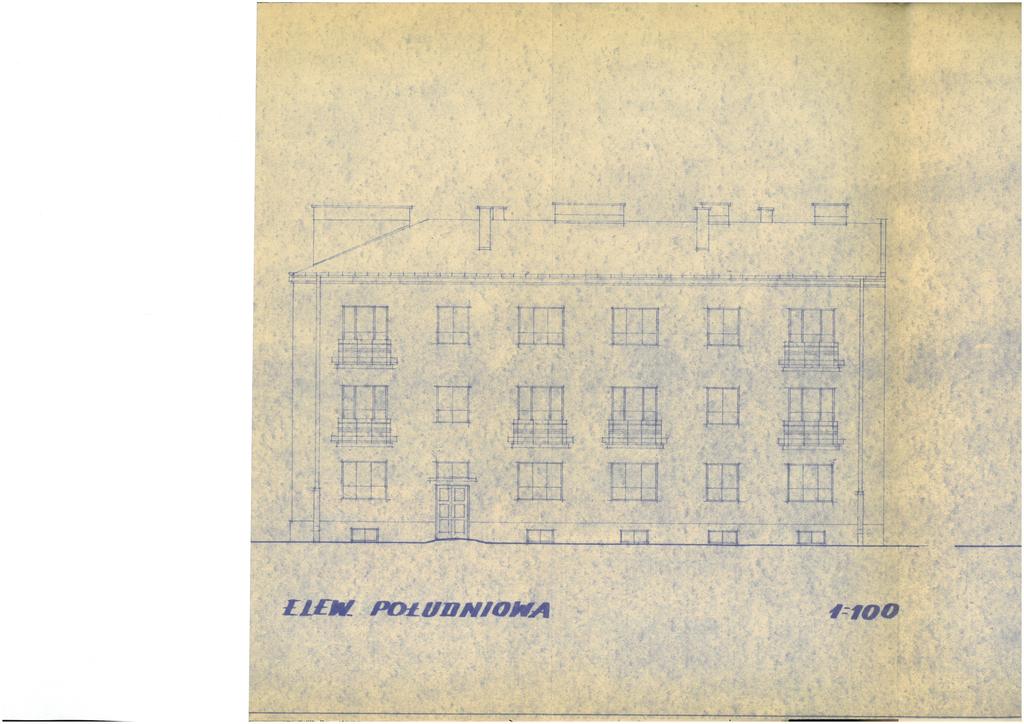

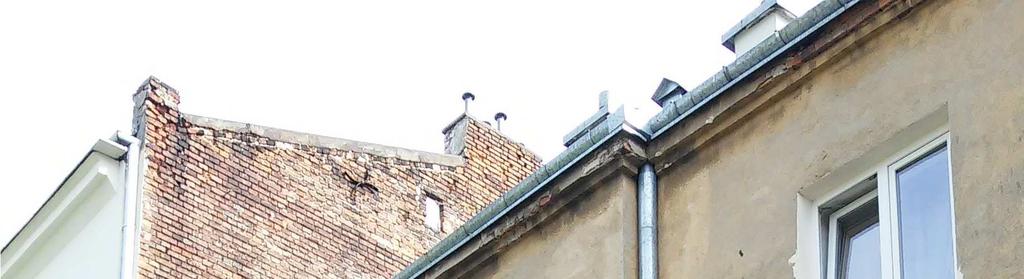

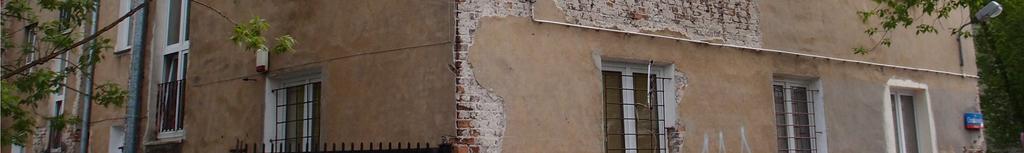

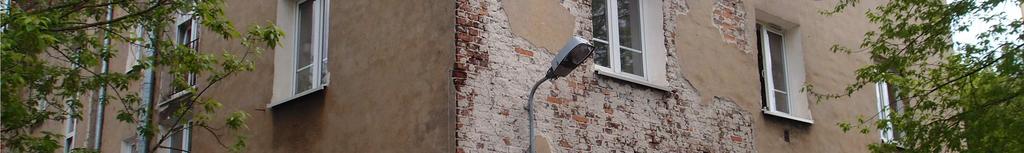

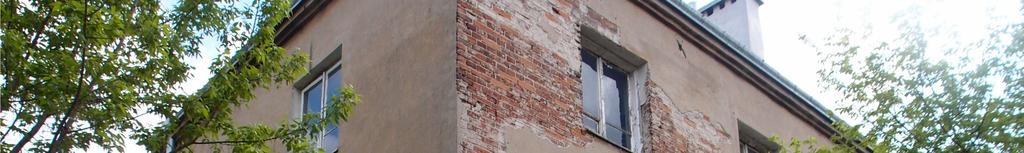

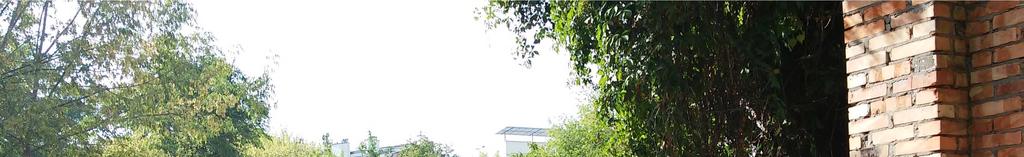

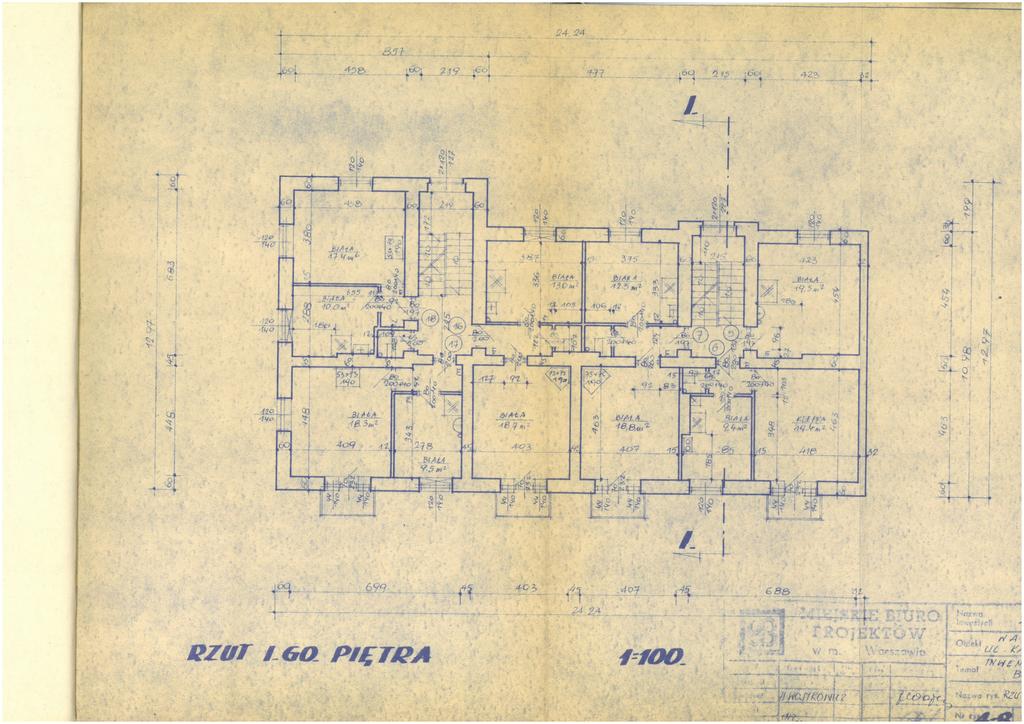

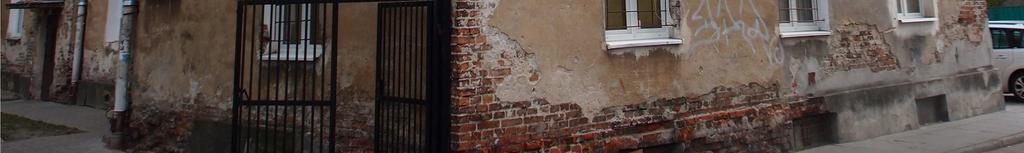

11 V. ZAŁĄCZNIKI: a) Zdjęcia stanu istniejącego: 1. Elewacja południowa 2. Elewacja północna 3. Elewacja zachodnia 4. Drzwi wejściowe do budynku 5. Podwórze b) Rysunki archiwalne 1. Rzut piwnic 2. Rzut parteru 3. Rzut I piętra 4. Rzut II piętra 5. Rzut więźby dachowej 6. Przekrój 7. Elewacja północna 8. Elewacja południowa 9. Elewacja zachodnia 11

12

13

14

15

16

17

18

19

20

21

22

23

24

25
