1 Centrale wentylacyjne nawiewne i instalacji Dokument przetłumaczony z j. angielskiego EN_GB_PL A001_PL

2 Spis treści 1 Deklaracja zgodności Ostrzeżenia Informacje o urządzeniu Informacje ogólne Dane techniczne Wymiary i masa Dane elektryczne Transport i przechowywanie Instalacja Rozpakowanie Miejsce/sposób montażu Instalacja centrali Wsporniki montażowe Procedura instalacji Podłączenie Kanały Skrzynka elektryczna, elementy Przyłącza elektryczne Czujnik temperatury, przepustnica powietrza zewnętrznego i nawiewu Wentylator wywiewny Nagrzewnica elektryczna Nagrzewnica wodna Złącze BMS Panel sterowania Informacje ogólne Wymiary Instalacja Wyposażenie dodatkowe... 16

3 1 Deklaracja Zgodności Producent Systemair AB Industrivägen 3 SE Skinnskatteberg, SZWECJA Biuro: Faks: niniejszym potwierdza, że następujące produkty: Centrale wentylacyjne EL Topvex SF02 Topvex SF03 Topvex SF04 Topvex SF06 HWL Topvex SF02 Topvex SF03 Topvex SF04 Topvex SF06 Topvex SF08 Topvex SF12 HWH Topvex SF02 Topvex SF03 Topvex SF04 Topvex SF06 Topvex SF08 Topvex SF12 (Deklaracja dotyczy wyłącznie produktów w niezmienionym stanie od czasu dostawy, zainstalowanych w obiekcie zgodnie z dołączoną instrukcją montażu. Ubezpieczenie nie obejmuje dodanych elementów ani późniejszych modyfikacji produktów). Spełniają wszystkie obowiązujące postanowienia następujących dyrektyw: Dyrektywa Maszynowa 2006/42/EC Dyrektywa niskiego napięcia 2006/95/EC Dyrektywa Elektromagnetyczna EMC 2004/108/EC Dyrektywa Ecodesign 2009/125/EC 327/2011 Wymagania dotyczące wentylatorów 1253/2014 Wymagania dotyczące central wentylacyjnych W odpowiednich częściach zastosowano następujące normy zharmonizowane: EN ISO 12100:2010 Bezpieczeństwo maszyn Ogólne zasady projektowania Ocena ryzyka i zmniejszanie ryzyka EN Bezpieczeństwo maszyn Odległości bezpieczeństwa uniemożliwiające sięganie kończynami górnymi i dolnymi do stref niebezpiecznych. EN Bezpieczeństwo maszyn Wyposażenie elektryczne maszyn Część 1: Wymagania ogólne. EN Bezpieczeństwo elektryczne urządzeń domowych i podobnych Część 1: Wymagania ogólne. EN Bezpieczeństwo urządzeń gospodarstwa domowego i podobnych urządzeń elektrycznych Część 2-40: Szczególne wymagania dotyczące elektrycznych pomp ciepła, klimatyzatorów i osuszaczy powietrza. EN 50106:2007 Bezpieczeństwo elektrycznych przyrządów do użytku domowego i podobnego Postanowienia szczegółowe dotyczące badań wyrobu przyrządów wchodzących w zakres EN i EN EN EN Stopnie ochrony zapewnianej przez obudowy (kod IP). Metody pomiaru pól elektromagnetycznych elektrycznego sprzętu domowego i podobnego z uwzględnieniem narażania człowieka. EN Kompatybilność elektromagnetyczna (EMC) Część 6-2: Normy ogólne Odporność w środowiskach przemysłowych. EN Kompatybilność elektromagnetyczna (EMC) Część 6-3: Normy ogólne Wymagania dotyczące emisyjności w środowisku mieszkalnym, handlowym i lekko uprzemysłowionym. Kompletna dokumentacja techniczna do wglądu. Skinnskatteberg, Mats Sándor Dyrektor Techniczny Systemair Sverige AB

4 2 Ostrzeżenia Poniższe ostrzeżenia zostały umieszczone w dalszej części dokumentu. Zagrożenie Przed przystąpieniem do prac konserwacyjnych lub elektrycznych należy upewnić się, że urządzenie zostało odłączone od zasilania sieciowego! Wszystkie połączenia elektryczne muszą zostać wykonane przez autoryzowanego instalatora zgodnie z lokalnymi przepisami. Ostrzeżenie Użycie klamek przewidziano wyłącznie przy wykonywaniu prac montażowych i serwisowych. Rozpoczęcie eksploatacji urządzenia musi zostać poprzedzone wymontowaniem klamek, co jest konieczne dla odpowiedniego zabezpieczenia urządzenia (przed niepowołaną ingerencją). Centralę należy połączyć z kanałami lub w inny sposób zabezpieczyć, aby uniemożliwić kontakt z wentylatorami przez połączenia kanałowe Urządzenie jest ciężkie. Zachować ostrożność podczas transportu i montażu. Ryzyko obrażeń w wyniku przyciśnięcia. Nosić odzież ochronną. Uwaga na ostre krawędzie blach i obudowy podczas montażu i konserwacji. Dopilnować, aby został użyty odpowiedni sprzęt podnoszący. Nosić właściwą odzież i rękawice ochronne. Przyłącze elektryczne centrali do zasilania sieciowego musi zostać poprzedzone rozłącznikiem serwisowym o przerwie minimum 3 mm. Ostrożnie W przypadku montażu centrali w zimnym miejscu należy dopilnować, aby wszystkie łączenia zostały zaizolowane i oklejone taśmą Połączenia/zakończenia kanałów powinny być przykryte podczas przechowywania i montażu Nie podłączać suszarek bębnowych do systemu wentylacji Uważać, aby nie uszkodzić nagrzewnicy wodnej podczas podłączania rur z wodą do złączy. Dokręcić połączenie kluczem maszynowym. 3 Informacje o urządzeniu 3.1 Informacje ogólne Przedmiotem niniejszej instrukcji montażu jest centrala wentylacyjna typu Topvex SF produkcji Systemair AB. Urządzenie występuje w następujących wariantach: Model: Topvex SF02, Topvex SF03, Topvex SF04, Topvex SF06, Topvex SF08 i Topvex SF12. Nagrzewnice elektryczne: EL (Elektryczne), HWL (Wodne, moc standardowa), HWH (Wodne, moc podwyższona). Bezstopniowe sterowanie napięciowe. Sterowanie VAV dostępne jako akcesoria nr art (VAV Variable Air Volume = regulacja stałego ciśnienia w kanale). Niniejsza instrukcja zawiera podstawowe informacje i zalecenia dotyczące konstrukcji, montażu, rozruchu i obsługi, mające zagwarantować prawidłową i bezawaryjną pracę urządzenia. Warunkiem prawidłowej i bezpiecznej obsługi urządzenia jest uważne przeczytanie niniejszej instrukcji, użytkowanie urządzenia zgodnie z podanymi wytycznymi i przestrzeganie wszystkich wymogów bezpieczeństwa Systemair Sverige AB

5 3.2 Dane techniczne Wymiary i masa Rys. 1 Topvex SF02-Topvex SF03 wymiary w mm Model A B C D E F Topvex SF Topvex SF Model G H I øj W Masa, kg Topvex SF Topvex SF Systemair Sverige AB

6 Rys. 2 Topvex SF04-Topvex SF12 wymiary w mm Model A B C D E F Topvex SF Topvex SF Topvex SF Topvex SF wielkość S08 i S12 tylko w wersji HW Model G H I J K W Masa, kg Topvex SF Topvex SF Topvex SF Topvex SF Systemair Sverige AB

7 3.2.2 Dane elektryczne Model Pobór mocy wentylatora (W całk.) 230V 1~ i 400 V 3N~ Pobór mocy, nagrzewnica elektryczna (kw całk.) Bezpiecznik (zasilanie) (A) dla 230 V1~ i 400 V 3~ Topvex SF02 EL 4,5 kw 168 4,5 3x16 Topvex SF02 EL 9 kw x16 Topvex SF02 HWL, HWH Topvex SF03 EL 7,7 kw 169 7,7 3x16 Topvex SF03 EL 15,3 kw ,3 3x25 Topvex SF03 HWL, HWH Topvex SF04 EL 10,5 kw ,5 3x20 Topvex SF04 EL 20,9 kw ,9 3x40 Topvex SF04 HWL, HWH Topvex SF06 EL 13,7 kw ,7 3x25 Topvex SF06 EL 27,5 kw ,5 3x63 Topvex SF06 HWL, HWH Topvex SF08 HWL, HWH Topvex SF12 HWL, HWH x Systemair Sverige AB

8 3.3 Transport i przechowywanie Centrale wentylacyjne Topvex SF są dostarczane w całości, ustawione na palecie w celu ułatwienia transportu wózkiem widłowym. Centrale Topvex SF należy przechowywać i transportować w taki sposób, aby zabezpieczyć je przed fizycznymi uszkodzeniami osłon, klamek, panelu sterowania itp. Należy je przykryć, chroniąc przed kurzem, deszczem i śniegiem, które mogłyby uszkodzić urządzenie i jego podzespoły. Urządzenie jest dostarczane w całości ze wszystkimi wymaganymi komponentami, zapakowane w folię na palecie w celu ułatwienia transportu. Transportując centrale Topvex SF, należy wsunąć podnośnik widłowy od szczytowej strony urządzenia. Uwaga: Wszystkie wymagane podzespoły, takie jak panel sterowania, czujnik temperatury nawiewu, klamki, wsporniki montażowe i elektryczny wyłącznik bezpieczeństwa znajdują się wewnątrz urządzenia. Przed uruchomieniem centrali należy z niej wyjąć i zainstalować wszystkie dostarczone podzespoły. Ostrzeżenie Urządzenie jest ciężkie. Zachować ostrożność podczas transportu i instalacji. Ryzyko obrażeń w wyniku przyciśnięcia. Nosić odzież ochronną. 4 Instalacja 4.1 Rozpakowanie Przed rozpoczęciem montażu należy sprawdzić, czy cały zamówiony sprzęt został dostarczony. Wszelkie niezgodności dotyczące zamówionego sprzętu należy zgłosić dostawcy produktów firmy Systemair. 4.2 Miejsce/sposób montażu Centrale Topvex SF są przeznaczone do montażu w pomieszczeniach. Podzespoły elektroniczne należy chronić przed oddziaływaniem temperatur poniżej 0 C oraz przekraczających +50 C. W przypadku montażu centrali w zimnym miejscu należy dopilnować, aby urządzenie nie było wyłączane wyłącznikiem głównym. Ciągłe podtrzymywanie zasilania centrali zapewnia podgrzewanie szafki sterującej przy niskich temperaturach otoczenia. Choć centrala jest wyłączana przez system sterowania, nadal dopływa do niej prąd. Przy wyborze miejsca montażu należy uwzględnić potrzebę regularnej konserwacji urządzenia; drzwiczki inspekcyjne powinny być łatwo dostępne. Należy pozostawić wolną przestrzeń umożliwiającą otwieranie drzwiczek i wyjmowanie głównych podzespołów; patrz: rozdział W miarę możliwości, czerpnię powietrza należy umieścić po północnej lub wschodniej stronie budynku, z dala od innych wywiewów, takich jak wyloty wyciągów kuchennych czy pralni. Ostrzeżenie Użycie klamek przewidziano wyłącznie przy wykonywaniu prac montażowych i serwisowych. Odpowiednie zabezpieczenie urządzenia (przed niepowołaną ingerencją) wymaga wymontowania klamek przed rozpoczęciem jego eksploatacji. Centralę należy połączyć z kanałami lub w inny sposób zabezpieczyć, aby uniemożliwić kontakt z wentylatorami przez połączenia kanałowe Systemair Sverige AB

9 4.3 Instalacja centrali Ostrzeżenie Upewnij się, że klapa do panelu skrzynki elektrycznej nie upada w czasie montażu w suficie podwieszanym. Centrale mogą być instalowane w pozycjach pokazanych na rysunku 3. Gdy jednostki HW montowane są poziomo na ścianie, zawsze upewnij się, że połączenia rurowe wody są powyżej nagrzewnicy wodnej co umożliwi jej prawidłowe odpowietrzenie. Nagrzewnicę wodną można łatwo obrócić, odkręcając cztery śruby. Rys. 3 Montaż central z nagrzewnicą wodną (HW) Wsporniki montażowe Razem z centralami Topvex SF dostarczone są 4 wsporniki montażowe, które umożliwiają montaż wg rysunków 3 i C Rys. 4 Model A B C D Topvex Topvex SF02EL/HW Topvex Topvex SF03 EL/HW Systemair Sverige AB

10 Model A B C D Topvex Topvex SF04 EL/ HW Topvex Topvex SF06 EL/ HW Topvex Topvex SF08 HW Topvex Topvex SF12 HW Procedura instalacji 1 Przygotuj powierzchnię, na której zamontowane zostanie urządzenie. Dopilnuj, żeby powierzchnia ta była płaska, wypoziomowana i zdolna utrzymać ciężar urządzenia. Przy montażu przestrzegaj lokalnych przepisów. 2 Przenieść centralę na miejsce. Ostrzeżenie Uwaga na ostre krawędzie blach i obudowy podczas montażu i konserwacji. Dopilnować, aby został użyty odpowiedni sprzęt podnoszący. Nosić odzież ochronną. 3 Podłącz urządzenie do elektrycznej sieci zasilającej za pośrednictwem wyłącznika bezpieczeństwa (znajduje się on wewnątrz dostarczonego urządzenia). Okablowanie wprowadza się bezpośrednio do skrzynki automatyki sterującej. Więcej informacji na ten temat, patrz: dołączony schemat połączeń oraz rozdział Ostrzeżenie Przyłącze elektryczne do zasilania sieciowego musi zostać poprzedzone rozłącznikiem serwisowym o przerwie minimum 3 mm. Zagrożenie Przed przystąpieniem do prac konserwacyjnych lub elektrycznych należy upewnić się, że urządzenie zostało odłączone od zasilania sieciowego! Wszystkie połączenia elektryczne muszą zostać wykonane przez autoryzowanego instalatora zgodnie z lokalnymi przepisami Systemair Sverige AB

11 4.4 Podłączenie Kanały Powietrze jest doprowadzane i odprowadzane z centrali przez system kanałów. Aby zapewnić długi okres eksploatacji i umożliwić odpowiednie czyszczenie, stanowczo zaleca się użycie kanałów wykonanych z ocynkowanej blachy stalowej. Aby ograniczyć zużycie energii i uzyskać wymagany przepływ powietrza, system kanałów powinien być przystosowany do niskich prędkości powietrza i spadków ciśnienia. Rys. 5 Centrala z nagrzewnicą wodną HW 1 Filtr, powietrze nawiewane 2 Wentylator nawiewny 3 Nagrzewnica, elektryczna lub wodna 4 Skrzynka automatyki sterującej 5 Presostat filtra 6 Czujnik przepływu powietrza (tylko centrale z nagrzewnicą elektryczną EL) 7 Czujnik temperatury wlotowej 8 Przyłącze kanału, wlot 9 Przyłącze kanału, wylot Uwaga: Połączenia/ zakończenia kanałów powinny być przykryte podczas przechowywania i montażu. Kratki czerpni dachowych należy zainstalować zgodnie z obowiązującymi przepisami budowlanymi. Centralę należy montować zgodnie kierunkiem przepływu powietrza. Wszystkie łączenia między kanałami i centralą Topvex SF należy odpowiednio zabezpieczyć za pomocą minimum 4 nitów (kanały okrągłe) oraz 4 śrub M8 (kanały prostokątne) na każde łączenie. Aby zapewnić szczelność kanałów prostokątnych, należy zastosować uszczelki samoprzylepne lub masę uszczelniającą. Ostrożnie Aby zapobiec przenoszeniu dźwięku wentylatorów przez system kanałów, po stronie nawiewnej należy zainstalować tłumiki. Uwaga: W przypadku montażu centrali w zimnym miejscu należy dopilnować, aby wszystkie łączenia zostały zaizolowane i oklejone taśmą Systemair Sverige AB

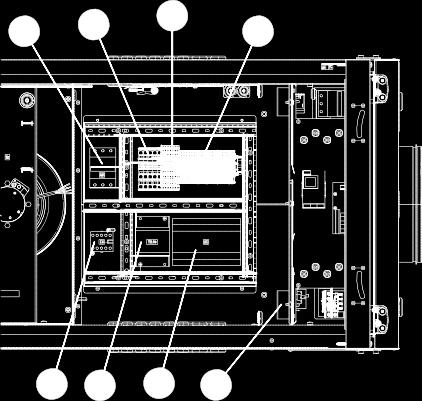

12 4.4.2 Skrzynka elektryczna, elementy Zagrożenie Przed przystąpieniem do prac konserwacyjnych lub elektrycznych należy upewnić się, że urządzenie zostało odłączone od zasilania sieciowego! Wszystkie połączenia elektryczne muszą zostać wykonane przez autoryzowanego instalatora zgodnie z lokalnymi przepisami. Ostrzeżenie Należy uważać, aby klapa nie upadła, gdy urządzenie jest zamontowane w suficie podwieszanym. Centrale Topvex SF są okablowane i wyposażone we wbudowany układ sterowania. Odkręć 4 śruby, aby zdjąć pokrywę do skrzynki połączeń elektrycznych. Rys. 6 Skrzynka elektryczna Opis Sterownik E283 WEB Transformator 230/24V Listwa zaciskowa elementów wewn. i zew. Listwa zaciskowa połączeń wewn. Listwa zaciskowa zasilania centrali Stycznik (K2) On/Off sterowanie pompy wody (tylko centrale HW, nie występuje w EL) Bezpiecznik automatyczny Przycisk kasowania termostatu przegrzania (tylko centrale EL) Systemair Sverige AB

13 4.4.3 Przyłącza elektryczne Listwa zaciskowa Opis Uwaga PE Przewód ochronny N N Przewód neutralny (napięcie zasilania) L1 L1 Faza (napięcie zasilania) Używane dla zasilania 230V 1~ jeżeli centrala ma to zasilanie 400V 3~ L2 L2 Faza (napięcie zasilania) 400V 3~ L3 L3 Faza (napięcie zasilania) 400V 3~ 1 G Zasilanie (siłownik zaworu nagrzewnicy wodnej) 24V AC 2 G0 Odniesienie (siłownik zaworu nagrzewnicy wodnej) 24V AC 10 DO ref DO odniesienie G (24V AC) 12 1 DO 2 Przepustnica powietrza zewnętrznego/wyrzutowego 24V AC WP L1 Pompa obiegowa nagrzewnicy wodnej 230V AC 13 1 DO 3 Aktywacja chłodzenia 14 1 DO 4 Wyjście alarmowe 24 VAC 15 1 D0 5 Start zewnętrznego wentylatora wywiewnego 24 VAC 30 AI ref Czujnik nawiewu, odniesienie Neutralny 31 AI 1 Czujnik nawiewu 40 Agnd UI odniesienie Neutralny 41 2 UAI 1/(UDI 1) Przetwornik ciśnienia, wywiew 42 2 UAI 2/(UDI 2) Przetwornik ciśnienia, nawiew Max. 2,0 A ciągłego obciążenia 44 UAI 3/(UDI 3) Czujnik przeciwzamrożeniowy nag. wodnej Użyj zacisku 40 jako odniesienia 4 3 DI ref Odniesienie do funkcji zewnętrznych + 24V DC 50/60/B B Exo-line B Modbus, Exo-line podłączenie 51/61/A A Exo-line A Modbus, Exo-line podłączenie 52/62 N Exo-line N Modbus, Exo-line podłączenie 74 3 DI 4 Wydłużone działanie Styk normalnie otwarty Użyj zacisku 4 jako odniesienie 75 3 DI 5 Alarm pożarowy Styk normalnie otwarty Użyj zacisku 4 jako odniesienie 76 3 DI 6 Zewnętrzne zatrzymanie Styk normalnie otwarty 90 Agnd AO odniesienie Neutralny 91 AO 1 Sygnał sterujący, nagrzewnica wodna 0 10V DC 93 AO 3 Sygnał sterujący, chłodnica 0 10V DC Użyj zacisku 4 jako odniesienie 94 A0 4 Sygnał sterujący, zewnętrzny wentylator wywiewny (opcja) rozdział V DC 1. Maksymalny łączny prąd zasilania dla wszystkich DO: 8A 2. Podłączenie do zewnętrznego przetwornika ciśnienia w przypadku zestawu VAV 3. Wejścia te mogą być podłączone tylko do styków bezpotencjałowych Systemair Sverige AB

14 4.4.4 Czujnik temperatury, przepustnica powietrza zewnętrznego i nawiewu Zamontuj dostarczony kanałowy czujnik temperatury na kanale nawiewnym. Fig. 7 Czujnik temperatury i przepustnica A B Czujnik, nawiew Przepustnica z siłownikiem, powietrze zewnętrzne (akcesoria) Przepustnica świeżego powietrza (napięcie zasilania 24 V AC, sprężyna powrotna) zapobiega napływowi zimnego powietrza do budynku w czasie wyłączenia centrali, np. nocą. Zamknięta przepustnica zapobiega także zamarznięciu nagrzewnicy wodnej, kiedy temperatura wody powrotnej w nagrzewnicy nie przekracza temperatury zadanej +8 C, oraz jeśli temperatura nawiewanego powietrza spadnie poniżej temperatury zadanej (regulowanej) Wentylator wywiewny Wentylator wywiewny można podłączyć do centrali Topvex SF i można nim sterować równolegle z wentylatorem nawiewnym w centrali. Wentylator wywiewny może być sterowany na dwa sposoby. Użyj wstępnie skonfigurowane wyjście cyfrowe DO 5, aby włączyć wentylator wywiewny. Wyjście jest aktywne, gdy pracuje wentylator nawiewny w centrali. Tabela 1: Podłączenia zewnętrzne 10 DO ref DO odniesienie G (24V AC) 12 1 DO 2 Przepustnica powietrza zewnętrznego/wyrzutowego 24V AC Max. 2,0 A ciągłego obciążenia WP L1 Pompa obiegowa nagrzewnicy wodnej 230V AC 13 1 DO 3 Aktywacja chłodzenia 14 1 DO 4 Wyjście alarmowe 24 VAC 15 1 DO 5 Start zewnętrznego wentylatora i 24 VAC 90 Agnd AO odniesienie Neutralne 91 AO 1 Sygnał sterujący, nagrzewnica wodna 0 10V DC 93 AO 3 Sygnał sterujący, chłodnica 0 10V DC 94 AO 4 Sygnał sterujący, zewnętrzny wentylator wywiewny (opcja) rozdział V DC 1 Maksymalny łączny prąd zasilania dla wszystkich DO: 8A Konfiguracja wyjścia analogowego 0-10 V DC do sterowania wentylatora wywiewnego np. wentylatory EC, przemienniki częstotliwości lub inne kontrolery prędkości Systemair Sverige AB

15 Table 2: Przegląd menu (Instrukcja użytkowania i obsługi) Prawa dostępu Logowanie Logowanie Wprowadź hasło xxxx Aktualny poziom: Żaden Logowanie do poziomu serwisowego poprzez wprowadzenie 4-cyfrowego hasła. Po osiągnięciu wybranego poziomu wróć strzałką lewo (naciśnij strzałkę 2 razy) na panelu sterowania. Standardowe hasło fabryczne do poziomu serwisowego to Powrót do poziomu operatora: Hasło administratora: ****. Ciemniejszy szary obszar, zaloguj się do "poziomu administratora" hasło **** Konfiguracja Wejścia/Wyjścia AO AO4 Ustaw EAF AO4 Wybierz: EAF Auto Wartość: 0.0 V Sterowanie przepływem powietrza Ustaw wyjścia % Wentylator wywiewny musi być wyposażony w zabezpieczenie przed przegrzaniem, aby zatrzymać wentylator. Sygnał alarmowy może być podłączony do sterownika. Uwaga: Aby uzyskać więcej informacji - zobacz instrukcję do sterownika Corrigo Nagrzewnica elektryczna Nagrzewnica ze stali nierdzewnej znajduje się za wentylatorem. Nagrzewnica elektryczna ma podwójną automatyczną i manualną ochronę przed przegrzaniem. Zapotrzebowanie mocy cieplnej oddawanej przez nagrzewnicę elektryczną do powietrza nawiewanego regulowana jest przez triakowy regulator mocy (Pulser) w zależności od nastawy temperatury na panelu sterowania Nagrzewnica wodna Nagrzewnica wodna znajduje się za wentylatorem. Króćce podłączeniowe nagrzewnicy są wyprowadzone na krótszy bok centrali, co ułatwia podłączenie. Nagrzewnica została tak zaprojektowana, aby połączenia rurowe były łatwo dostępne. Wężownica nagrzewnicy jest wykonana z rurki miedzianej, rama z ocynkowanej blachy stalowej, a lamele z blachy aluminiowej. W króćcach przyłączeniowych znajdują się zaworki odpowietrzające i jeden termostat zanurzeniowy, który chroni nagrzewnicę przed zamarzaniem. W razie spadku temperatury i ryzyka zamarznięcia (temperatura wypływającej wody poniżej 8 C), przepływ wody zostaje utrzymany (zawór magnetyczny będzie całkowicie otwarty), wentylator zatrzyma się, a przepustnica świeżego powietrza (wyposażenie dodatkowe) zostanie natychmiast zamknięta Systemair Sverige AB

16 5 Złącze BMS Złącze BMS Możliwości komunikacji sterownika E283 WEB. RS485(Modbus): lub RS485(Exoline): lub TCP/IP Exoline TCP/IP Modbus TCP/IP WEB BACnet/IP Rys. 8 Złącze BMS w sterowniku 6 Panel sterowania 6.1 Informacje ogólne Panel sterowania jest fabrycznie podłączony do sterownika Corrigo, umieszczonego w skrzynce automatyki sterującej. Długość kabla wynosi 10 m. W razie konieczności odłączenia panelu sterowania od kabla sygnałowego, można odłączyć przewody z tyłu panelu sterowania (rysunek 10). Do opakowania dołączono magnetyczne paski samoprzylepne, które ułatwiają montaż na metalowej powierzchni Systemair Sverige AB

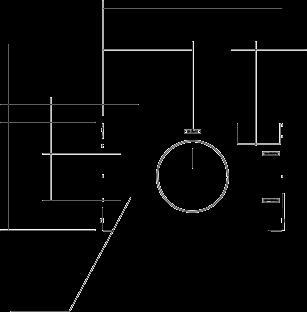

17 6.2 Wymiary Rys. 9 Wymiary panelu sterowania Pozycja Wymiary (mm) A B 94.0 C 26.0 D c/c 60.0 E Instalacja 1 Wybrać odpowiednie miejsce montażu dla panelu sterowania. Maksymalna odległość między panelem sterowania i centralą wynosi 100 m. 2 W razie potrzeby można wywiercić dwa otwory w ścianie, aby zawiesić panel sterowania (odległość środków otworów: 60 mm) (poz. 1, rysunek 10) Systemair Sverige AB

18 Rys. 10 Podłączanie przewodów panelu sterowania Pozycja Opis 1 Otwory montażowe 2 Listwa zaciskowa 3 Miejsce podłączenia przewodu brązowego 4 Miejsce podłączenia przewodu żółtego 5 Miejsce podłączenia przewodu białego 6 Miejsce podłączenia przewodu czarnego 7 Wyposażenie dodatkowe Aby uzyskać informacje dotyczące dodatkowych urządzeń zewnętrznych, takich jak siłowniki RVAZ4 24A do zaworów ZTR/ZTV, przepustnic powietrza EFD, E-tool, wentylatory dachowe, kratki ścienne itp. patrz katalog techniczny, program doboru online oraz dołączone instrukcje. Dla połączeń elektrycznych zewnętrznych komponentów patrz załączona tabela okablowania oraz schemat elektryczny Systemair Sverige AB
