Sew-Eurodrive na Świecie

Transkrypt

1

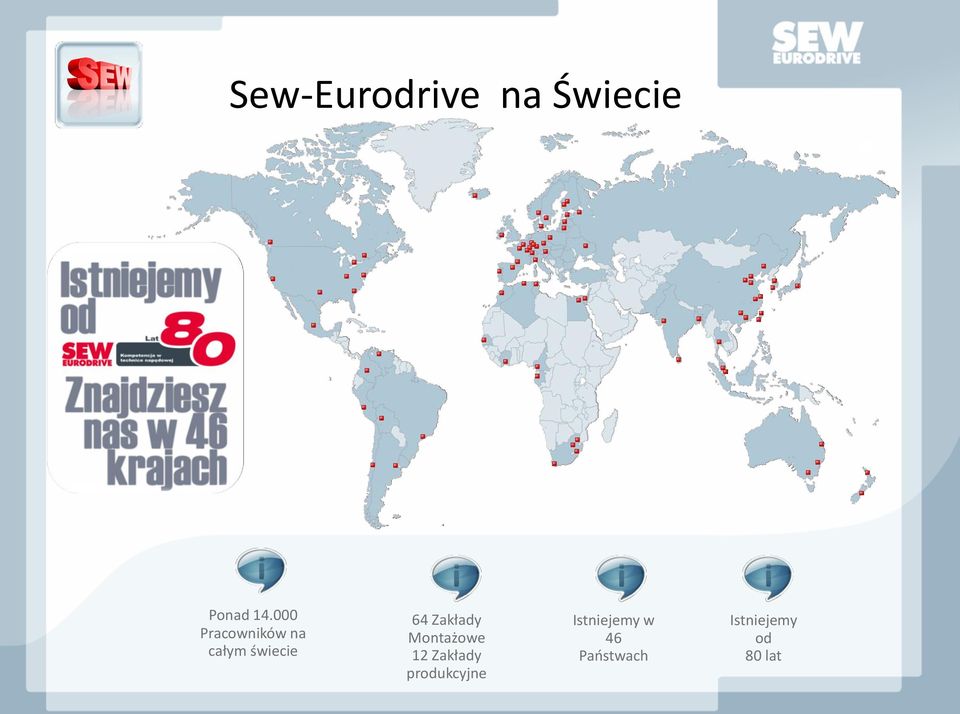

2 Sew-Eurodrive na Świecie Ponad Pracowników na całym świecie 64 Zakłady Montażowe 12 Zakłady produkcyjne Istniejemy w 46 Paostwach Istniejemy od 80 lat

3 SEW-Eurodrive Polska Istniejemy w Polsce od 1996r W 2002r. powstaje zakład montażowy w Łodzi. 2012r. 5 biur technicznohandlowych ponad 65 osób zatrudnionych

4 Motoreduktory montowane w zakładzie montażowym Łódź Światowa produkcja lokalny montaż Przekładnie płaskie F - wielkości Przekładnie stożkowo-walcowe K - wielkości Przekładnie walcowe R - wielkości Przekładnie ślimakowo-walcowe S - wielkości Przekładnie spiroplan W - wielkości Silniki typu DR.., (DT, DV)

5 Energooszczędne rozwiązania napędowe oraz optymalizacja działao utrzymania ruchu mechanizmem wspólnych korzyści

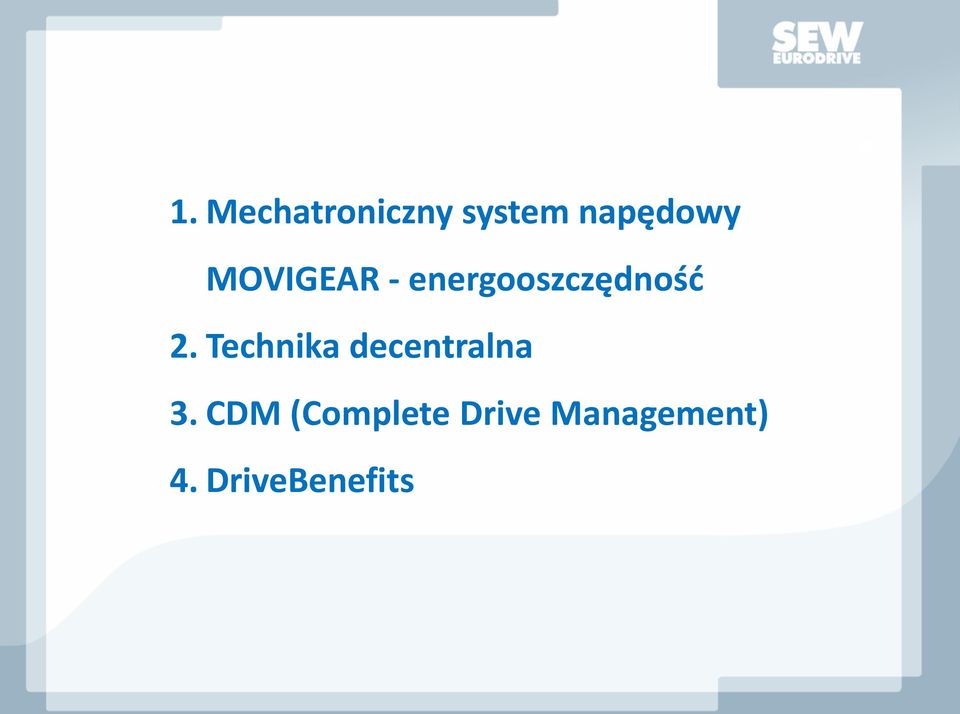

6 1. Mechatroniczny system napędowy MOVIGEAR - energooszczędnośd 2. Technika decentralna 3. CDM (Complete Drive Management) 4. DriveBenefits

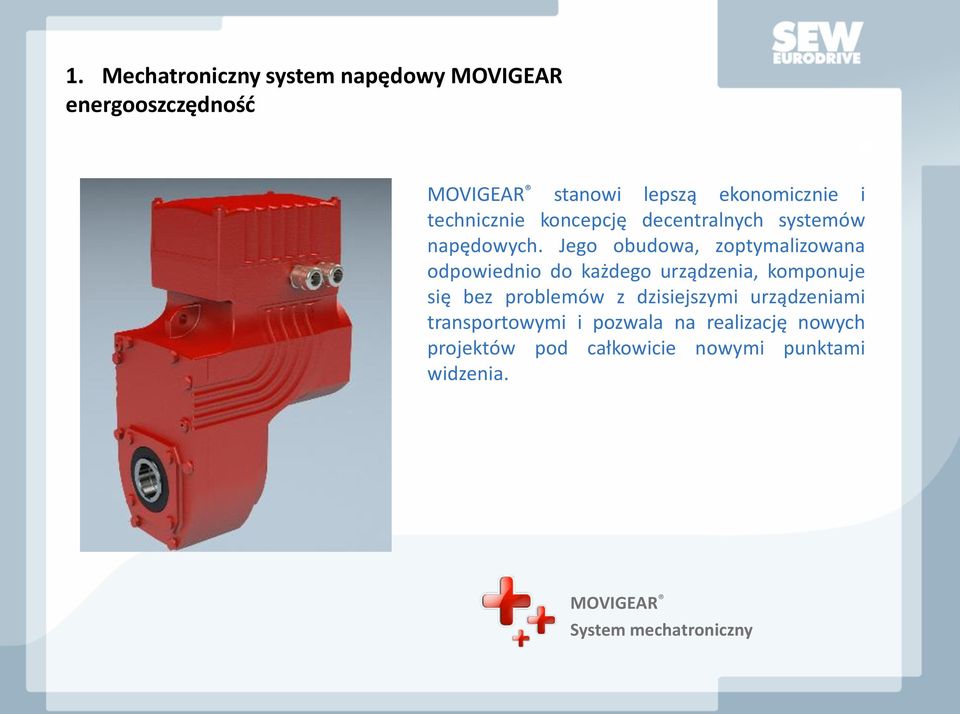

7 1. Mechatroniczny system napędowy MOVIGEAR energooszczędnośd MOVIGEAR stanowi lepszą ekonomicznie i technicznie koncepcję decentralnych systemów napędowych. Jego obudowa, zoptymalizowana odpowiednio do każdego urządzenia, komponuje się bez problemów z dzisiejszymi urządzeniami transportowymi i pozwala na realizację nowych projektów pod całkowicie nowymi punktami widzenia. MOVIGEAR System mechatroniczny

8 Certyfikat wydajności Redukcja strat nawet do 50% Certification TÜV-SÜD certified efficient equipment TÜV SÜD was documenting energie savings in comparision with standart equipment.

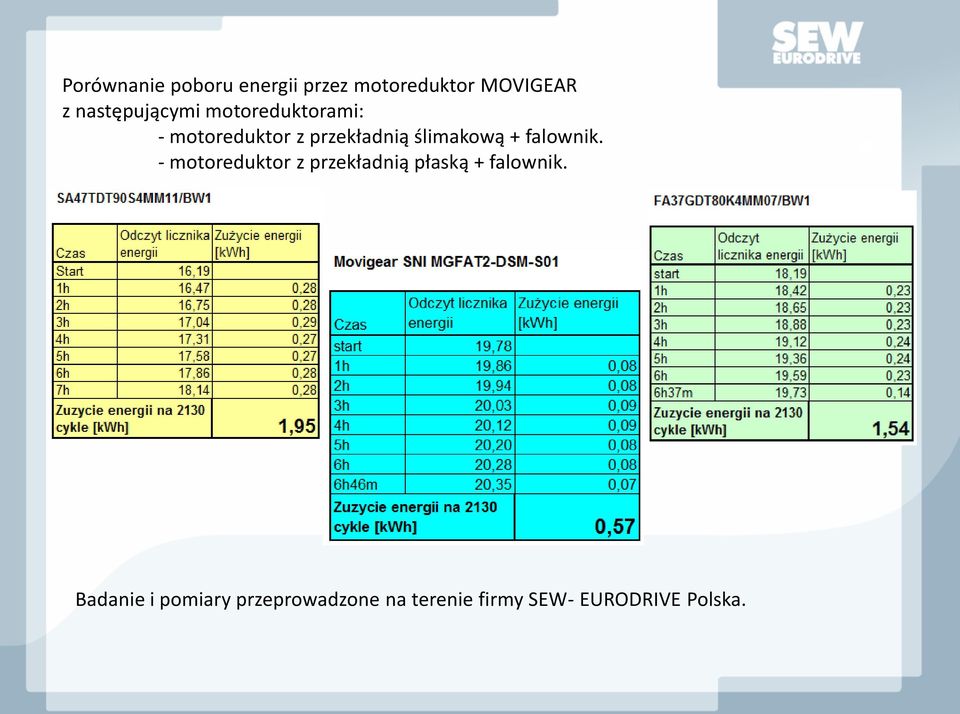

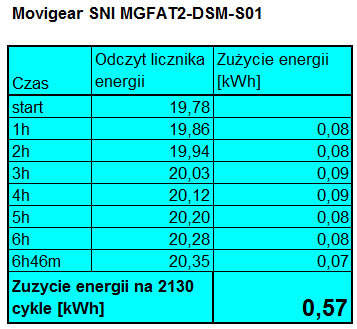

9 Porównanie poboru energii przez motoreduktor MOVIGEAR z następującymi motoreduktorami: - motoreduktor z przekładnią ślimakową + falownik. - motoreduktor z przekładnią płaską + falownik. Badanie i pomiary przeprowadzone na terenie firmy SEW- EURODRIVE Polska.

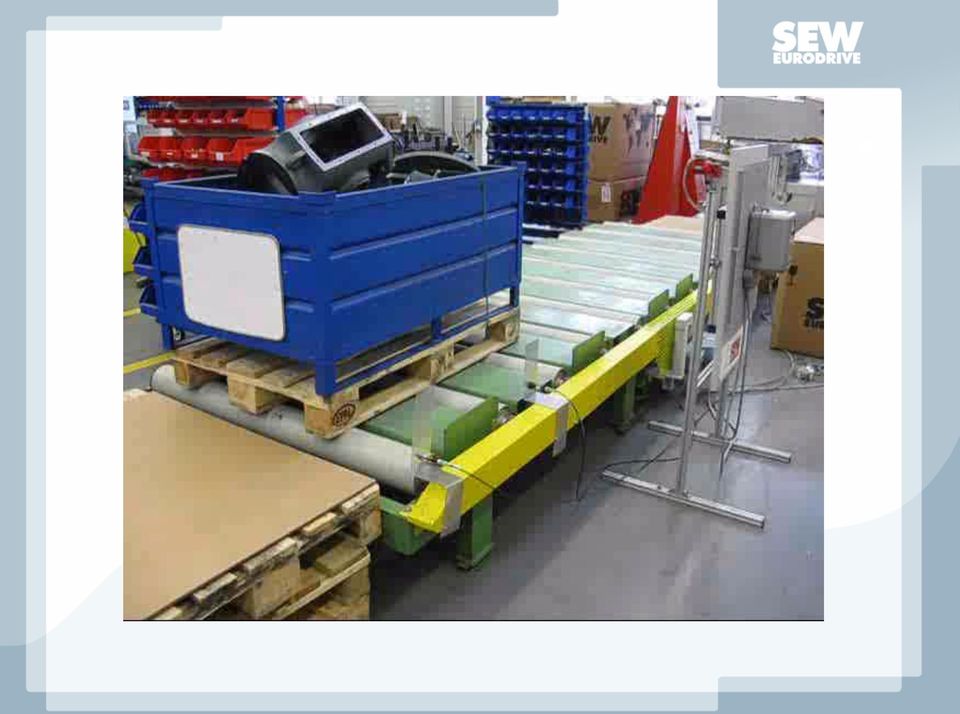

10

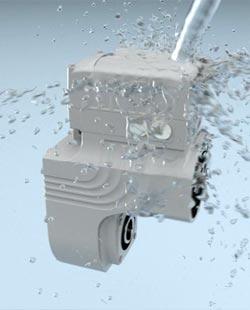

11 Wykonanie higieniczne Bez wentylatora, system zamknięty brak zawirowao powietrza i bakterii Gładka powierzchnia Kształt powodujący łatwe czyszczenie Odpornośd na chemikalia, detergenty oraz środki dezynfekujące Stopieo ochrony IP65 (Standard) MOVIGEAR Spełnia wymogi higienicznego wykonania

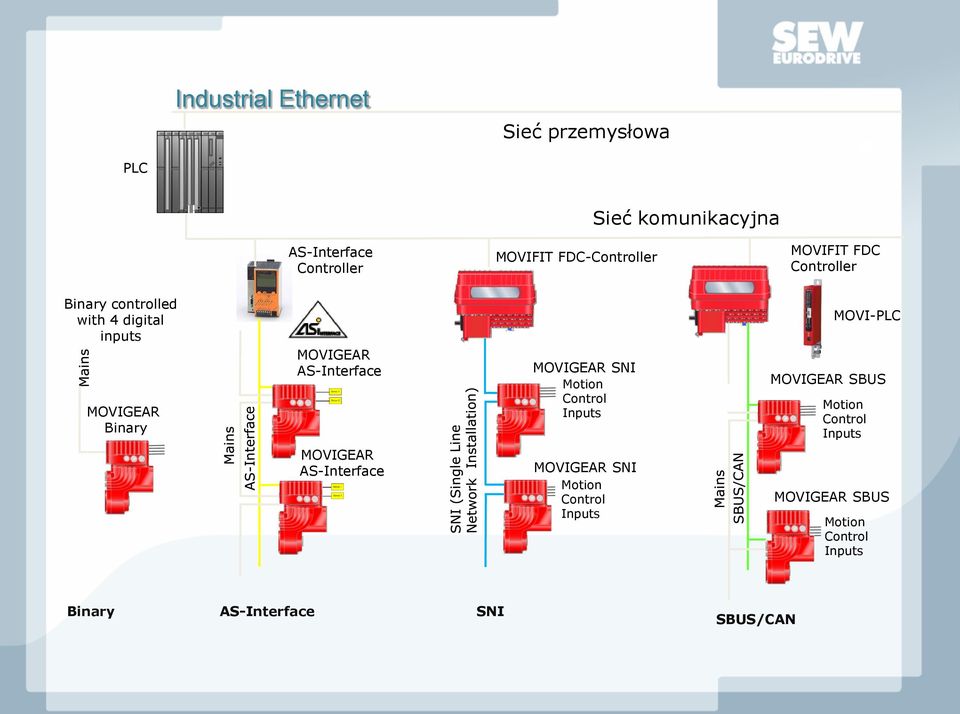

12 Industrial Ethernet Sieć przemysłowa PLC AS-Interface Controller MOVIFIT FDC-Controller Sieć komunikacyjna MOVIFIT FDC Controller Binary controlled with 4 digital inputs MOVIGEAR Binary MOVIGEAR AS-Interface MOVIGEAR SNI Motion Control Inputs MOVI-PLC MOVIGEAR SBUS Motion Control Inputs MOVIGEAR AS-Interface MOVIGEAR SNI Motion Control Inputs MOVIGEAR SBUS Motion Control Inputs Binary AS-Interface SNI SBUS/CAN

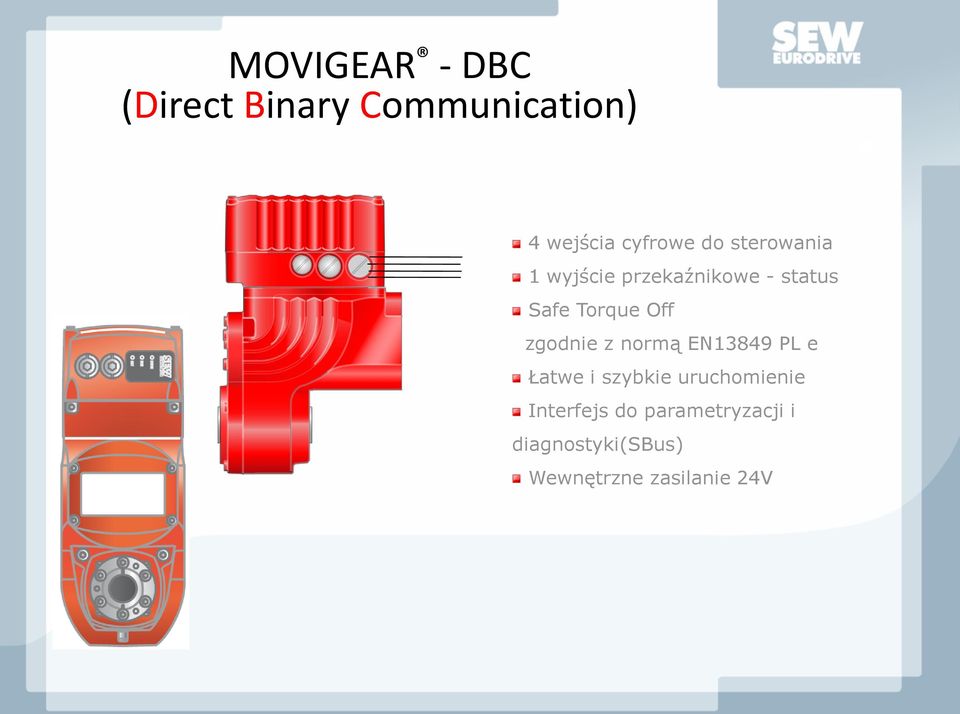

13 MOVIGEAR - DBC (Direct Binary Communication) 4 wejścia cyfrowe do sterowania 1 wyjście przekaźnikowe - status Safe Torque Off zgodnie z normą EN13849 PL e Łatwe i szybkie uruchomienie Interfejs do parametryzacji i diagnostyki(sbus) Wewnętrzne zasilanie 24V

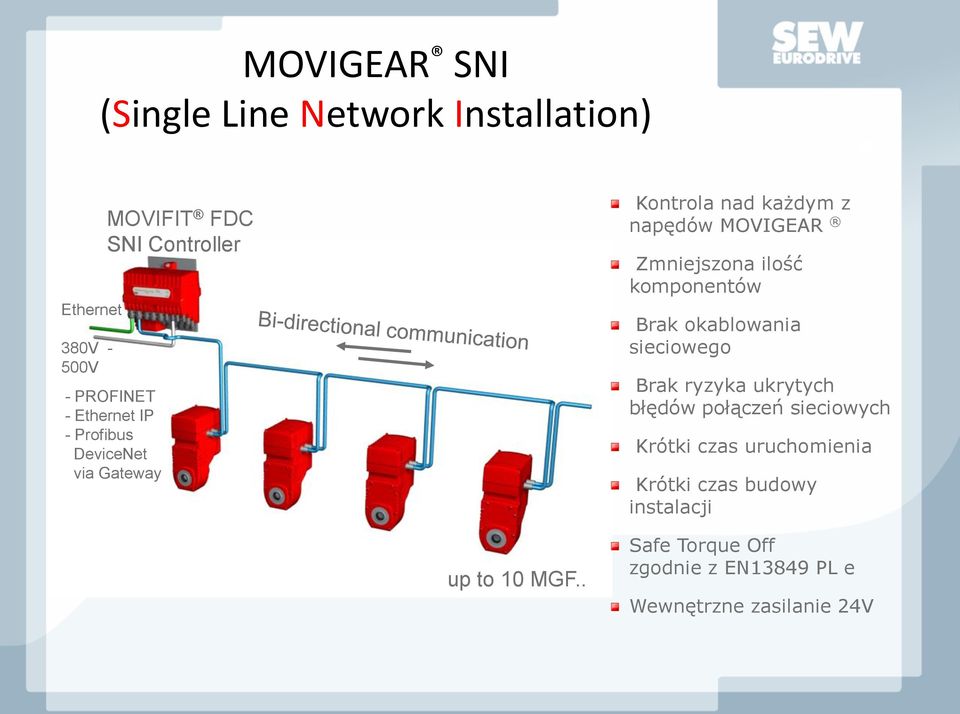

14 MOVIGEAR SNI (Single Line Network Installation) Ethernet 380V - 500V MOVIFIT FDC SNI Controller - PROFINET - Ethernet IP - Profibus DeviceNet via Gateway Kontrola nad każdym z napędów MOVIGEAR Zmniejszona ilość komponentów Brak okablowania sieciowego Brak ryzyka ukrytych błędów połączeń sieciowych Krótki czas uruchomienia Krótki czas budowy instalacji up to 10 MGF.. Safe Torque Off zgodnie z EN13849 PL e Wewnętrzne zasilanie 24V

15 MOVIGEAR - DSC (Direct SBus Communication) 2 wejścia pod czujniki zewnętrzne 1 wyjście przekaźnikowe - status Safe Torque Off zgodnie z EN13849 PL e Do skomplikowanych aplikacji Możliwe dodatkowe opcje Wewnętrzne zasilanie 24V

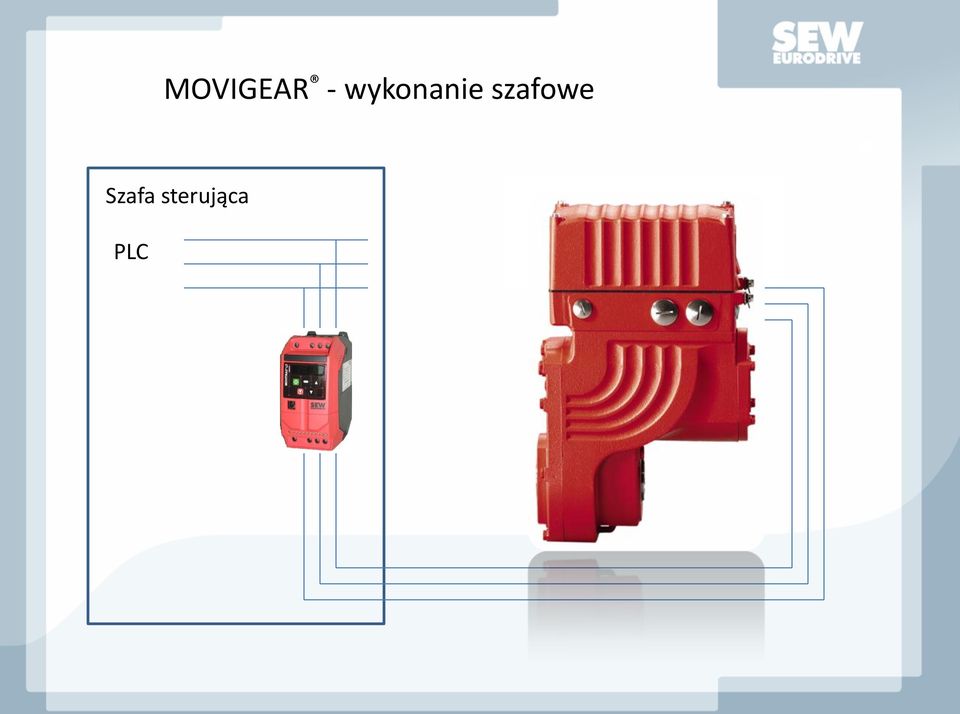

16 MOVIGEAR - wykonanie szafowe Szafa sterująca PLC

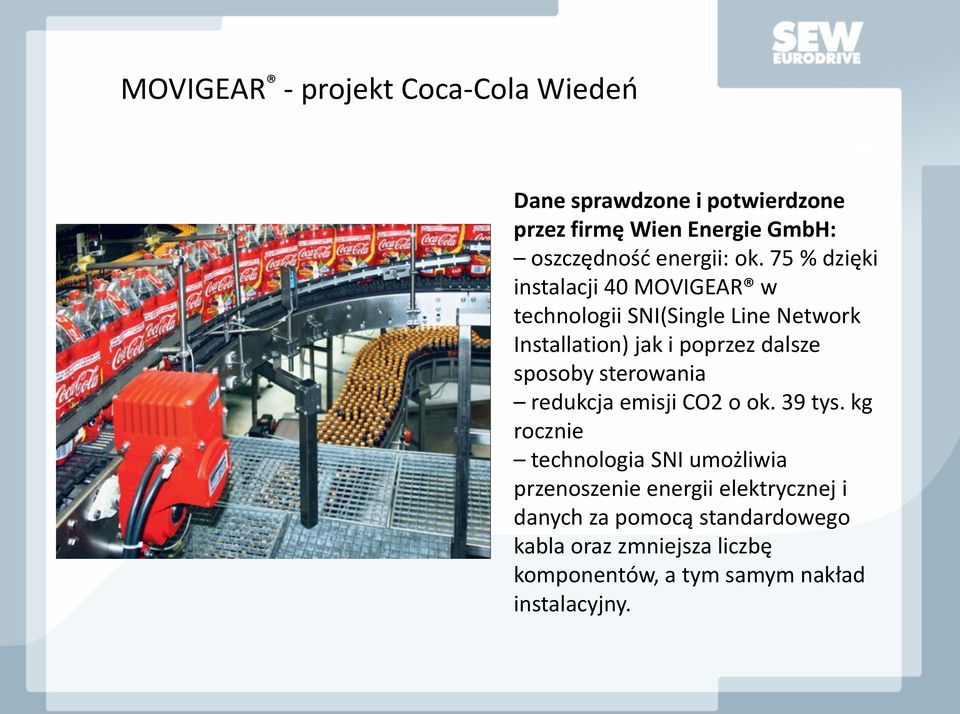

17 MOVIGEAR - projekt Coca-Cola Wiedeo Dane sprawdzone i potwierdzone przez firmę Wien Energie GmbH: oszczędnośd energii: ok. 75 % dzięki instalacji 40 MOVIGEAR w technologii SNI(Single Line Network Installation) jak i poprzez dalsze sposoby sterowania redukcja emisji CO2 o ok. 39 tys. kg rocznie technologia SNI umożliwia przenoszenie energii elektrycznej i danych za pomocą standardowego kabla oraz zmniejsza liczbę komponentów, a tym samym nakład instalacyjny.

18 MOVIGEAR - SBus (DSC) ACS Conveyor, Germany Przenośniki butelek End user: Wine maker Oberrotweil Energy saving technology was the main argument for the OEM to offer this concept to differentiate from competitors Filling line to fill up to bottles of wine per hours

19 MOVIGEAR - SNI Ricard, Bordeaux France Conveyors for bottles Manufacturer: Bobard frères, Alsace France New extension of an existing plant Used components: MGFAT2-DSM-SNI-B UFR41B(ProfiNet) + Movifit MTN Filling line to fill Ricard bottles (French aperitif)

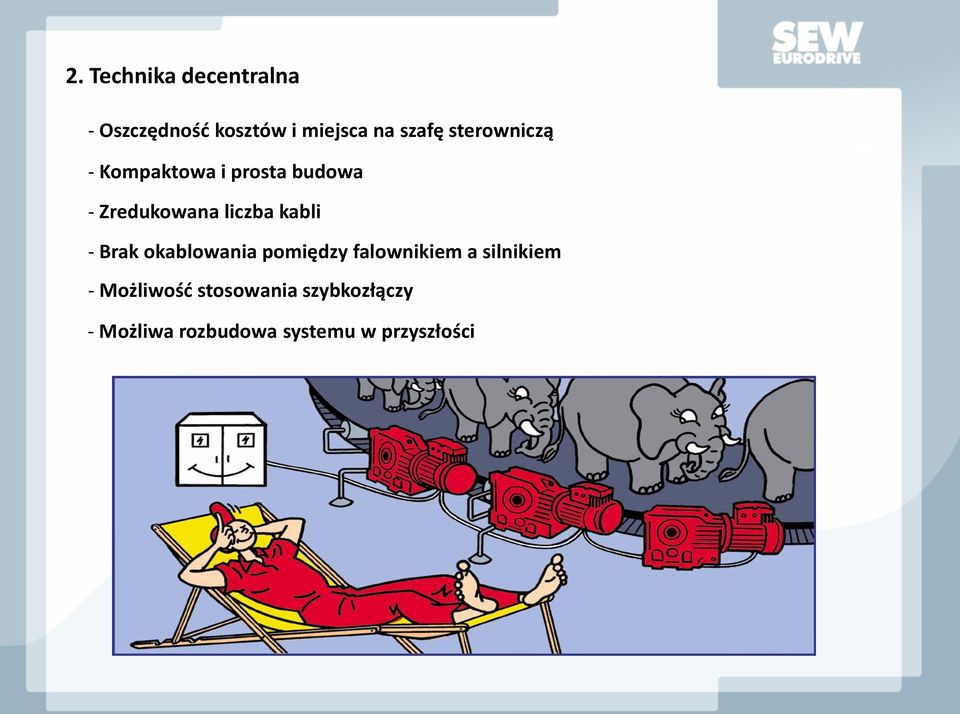

20 2. Technika decentralna - Oszczędnośd kosztów i miejsca na szafę sterowniczą - Kompaktowa i prosta budowa - Zredukowana liczba kabli - Brak okablowania pomiędzy falownikiem a silnikiem - Możliwośd stosowania szybkozłączy - Możliwa rozbudowa systemu w przyszłości

21 MOVIMOT MOVIMOT MM falownik zabudowany na silniku elektrycznym lub umieszczony w jego pobliżu. Dostępny w dwóch wielkościach : BG1: BG2: 0,37 1,5 KW 2,2 4,0 KW MOVIMOT jest dostępny ze wszystkimi wersjami przekładni oferowanych przez firmę SEW.

22 MOVIFIT Dostępne są następujące wersje: - Sterowanie do 3 falowników MOVIMOT - Wersja z zabudowanym falownikiem - Softstart sterowanie dwoma silnikami w jednym kierunku lub jednym w dwóch kierunkach - FDC sterowanie do 10 Movigear Możliwości: -Programowanie -Możliwośd podpięcia we/wy -Wyłącznik serwisowy -Szybkozłącza -komunikacja ze standardowymi sieciami przemysłowymi

23 Falownik Szafa sterownicza Szafa sterownicza CENTRALNA DECENTRALNA Porównanie techniki centralnej i decentralnej Zasilanie PLC PLC Zasilanie: siła oraz 24VDC System komunikacji np.. Profibus Motoreduktor Motoreduktor z zabudowanym falownikiem na silniku

24 3. CDM (Complete Drive Management) Zakres usług serwisowych - Serwis mechaniczny HOTLINE działający 24h - INFOLINIA działu automatyki DRIVE EXPERTline 24h - Naprawa uszkodzonych napędów - Analiza stanu rzeczywistego napędów na instalacji - Dostęp do internetowej bazy danych napędów - Archiwizacja odbytych przeglądów oraz napraw - Praktyczne szkolenia

25 Serwis mechaniczny i elektroniczny Linia serwisowa Hot-Line 24h SEW-SEW

26 4. DriveBenefits Zorientowane na Klienta rozwiązania procesowe, zapewniające dodatkowe korzyści w trakcie całego cyklu zamawiania i życia produktu

27 Zorientowane na Klienta rozwiązania procesowe, zapewniające Klientowi dodatkowe korzyści w trakcie całego cyklu zamawiania i życia produktu Ogólna koncepcja zapewniająca Państwu dodatkowe korzyści Mierzalne obniżenie kosztów Redukcja nakładów czasu Wzrost bezpieczeństwa procesów Wzrost efektywności Wzrost automatyzacji procesów Dodatkowe korzyści, które osiągniecie Państwo współpracując z SEW-EURODRIVE

28 Państwa korzyści Dostępność Prosta konfiguracja napędów on-line Wszystkie informacje o produkcie dostępne z poziomu strony internetowej Możliwość bezpośredniego złożenia zapytania na wybrane produkty on-line w systemie ofertowym SEW Możliwość łatwego przenoszenia modeli CAD do Państwa środowiska CAD Dostęp przez DriveGate lub stronę internetową SEW-EURODRIVE

29 Gospodarka materiałowa i uruchomienia Dokumentacja do wszystkich naszych produktów Państwa korzyści Realizacja Automatycznie zestawione pakiety dokumentacji do Państwa zamówień/ofert Dostępność w 30 językach Możliwość pobierania danych jako pliki Zip Możliwość generowania dokumentacji po nazwie napędu Dostępne w DriveGate Wywołanie funkcji śledzenia zamówienia lub przeglądu ofert

30 Gospodarka materiałowa i uruchomienia Możliwośd śledzenia zamówieo Państwa korzyści Realizacja Szczegółowe informacje dotyczące Państwa zamówień Indywidualne kryteria wyszukiwania Możliwość śledzenia wysyłek Osoba kontaktowa prowadząca sprawę po stronie SEW Dostępne w DriveGate

31 Utrzymanie ruchu i sterowanie częściami zamiennymi Zamawianie części zamiennych Państwa korzyści Realizacja Sprawne zarządzanie częściami zamiennymi Wygodne zamawianie on-line Szybka realizacja poprzez podanie nr seryjnego Przy zamówieniach koszty wysyłki gratis Dostęp do listy części po numerze fabrycznym napędu Zamówienie przez sklep on-line w DriveGate Szybkie opracowanie zamówienia przez odpowiedzialny dział w SEW-Eurodrive

32 Utrzymanie ruchu i sterowanie częściami zamiennymi Zapytania o napędy zamienniki Państwa korzyści Realizacja Wygodna forma zapytania on-line Szybka realizacja przez podanie nr seryjnego napędu lub innych kryteriów wyszukiwania Zapytanie przez DriveGate na formularzu on-line Opracowanie a przez odpowiedzialny dział Sprzedaży w SEW-Eurodrive

33 Dziękujemy za Państwa uwagę! Zapraszamy do odwiedzenia naszego stoiska na targach Automaticon w Warszawie hala 1, stoisko B18/C17
