1 Sieci optoelektroniczne Wykład 11 Przeszłość i przyszłość sieci optycznych Ethernet dr inż. Walery Susłow

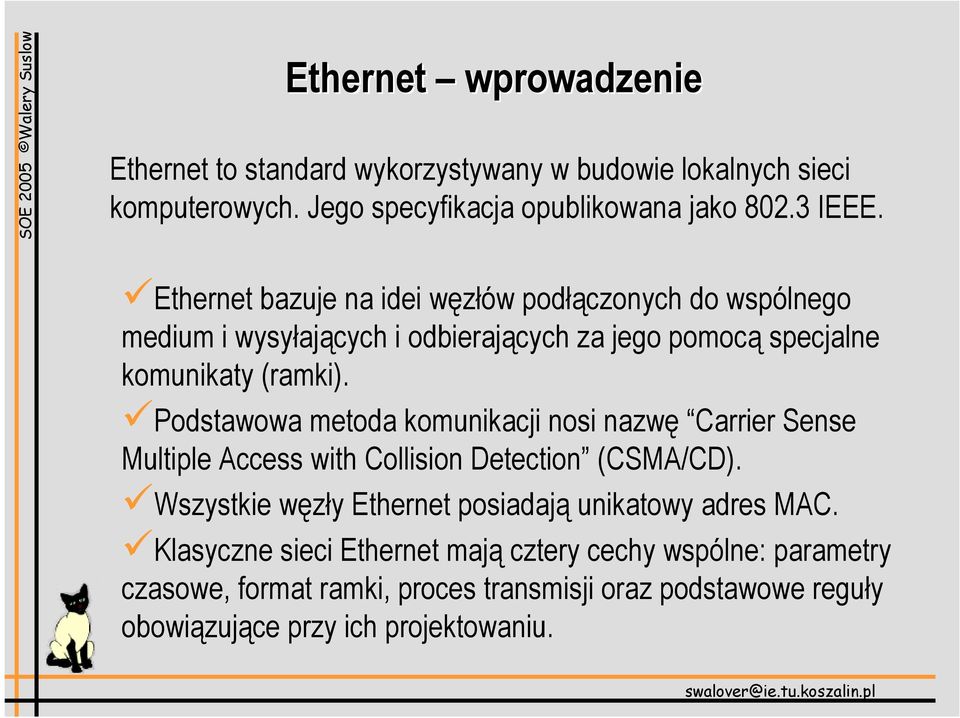

2 Ethernet wprowadzenie Ethernet to standard wykorzystywany w budowie lokalnych sieci komputerowych. Jego specyfikacja opublikowana jako IEEE. Ethernet bazuje na idei węzłów podłączonych do wspólnego medium i wysyłających i odbierających za jego pomocą specjalne komunikaty (ramki). Podstawowa metoda komunikacji nosi nazwę Carrier Sense Multiple Access with Collision Detection (CSMA/CD). Wszystkie węzły Ethernet posiadają unikatowy adres MAC. Klasyczne sieci Ethernet mają cztery cechy wspólne: parametry czasowe, format ramki, proces transmisji oraz podstawowe reguły obowiązujące przy ich projektowaniu.

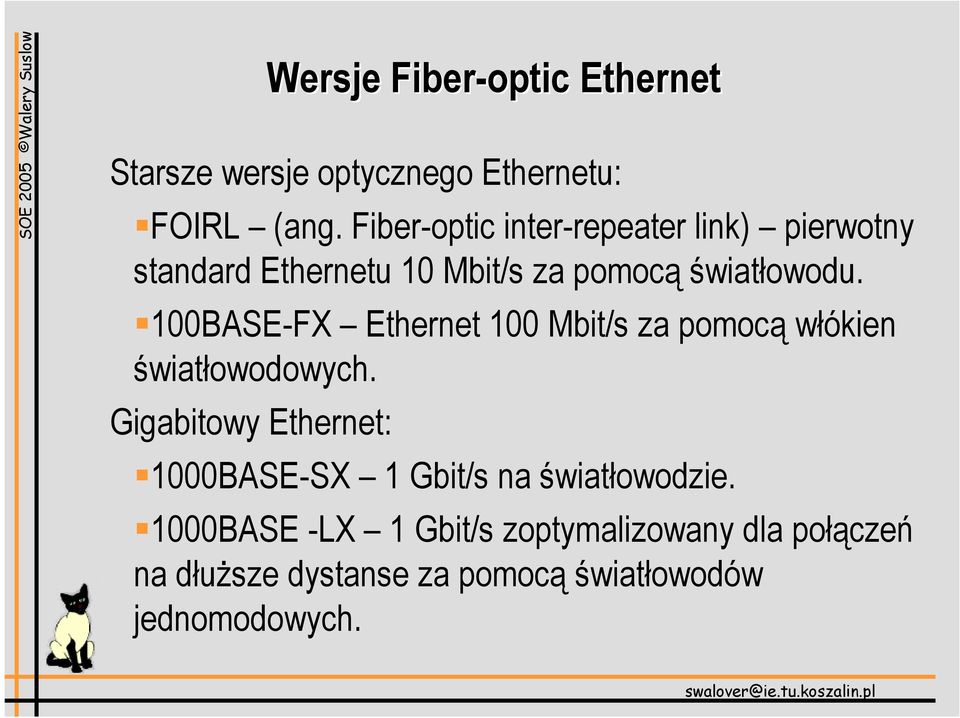

3 Wersje Fiber-optic Ethernet Starsze wersje optycznego Ethernetu: FOIRL (ang. Fiber-optic inter-repeater link) pierwotny standard Ethernetu 10 Mbit/s za pomocą światłowodu. 100BASE-FX Ethernet 100 Mbit/s za pomocą włókien światłowodowych. Gigabitowy Ethernet: 1000BASE-SX 1 Gbit/s na światłowodzie. 1000BASE -LX 1 Gbit/s zoptymalizowany dla połączeń na dłuższe dystanse za pomocą światłowodów jednomodowych.

4 Optyczny GigabitEthernet (GE) Kontroler GE przedstawia transmitowane dane w formacie bajtowym z częstotliwością taktowania 125 MHz za pomocą gigabitowego interfejsu niezależnego od środowiska (GMII - Gigabit Media Independent Interface). Każdy transmitowany bajt szyfrowany jest do 10- bitowego szeregu. 10-bitowy symbol przekazywany jest przez włókno szeregowo za pomocą multipleksera przy prędkości szeregowej 1.25 Gb/s. Nadajnik laserowy połączono z włóknem optycznym za pomocą standardowych IEEE SC konektorów.

5 Optyczny GigabitEthernet, cd. Kontroler GigabitEthernet

6 Optyczny GigabitEthernet, cd. Dla GMII nie zdefiniowano standardowych kabli lub konektorów, jest on przedstawiony poprzez definicję logiczną lub w większości sytuacji jako połączenie typu IC-IC (intergrated circuit). Niektóre kontrolery mogą posiadać 8/10 bit szyfrator/deszyfrator, ale nie posiadać portów zewnętrznych dla GMII, a tylko dla dziesięciobitowego TBI (10 Bit interfejs). Multiplekser/demultiplekser może być wykorzystywany jako transceiver. Niektórzy producenci proponują 20-bitowe MUX/DEMUX, które działają z częstotliwością 62.5 MHz przy większej ilości kanałów. Z tego powodu, że 8/10 bit szyfrator/deszyfrator wbudowany jest w kontroler, większość zewnętrznych MUX/DEMUX nie posiada takiej funkcji.

7 Optyczny GigabitEthernet, cd. Wszystkie kontrolery Ethernet'a, z szyfrowaniem 8/10bit znane są jako 1000Base-X. Jeśli nadajnikiem jest laser krótkofalowy (850 нм), standard nazywa się 1000Base-SX, jeśli zaś długofalowy (1330 нм), to Base-LX. Standard Włókno Bandwidth (MHz*km) Odległ., m 1000BASE-SX MM 62.5 mkm BASE-SX MM 50 mkm BASE-LX MM 62.5 mkm BASE-LX MM 50 mkm BASE-LX MM 9 mkm BASE-CX Skrętka miedziana 25

8

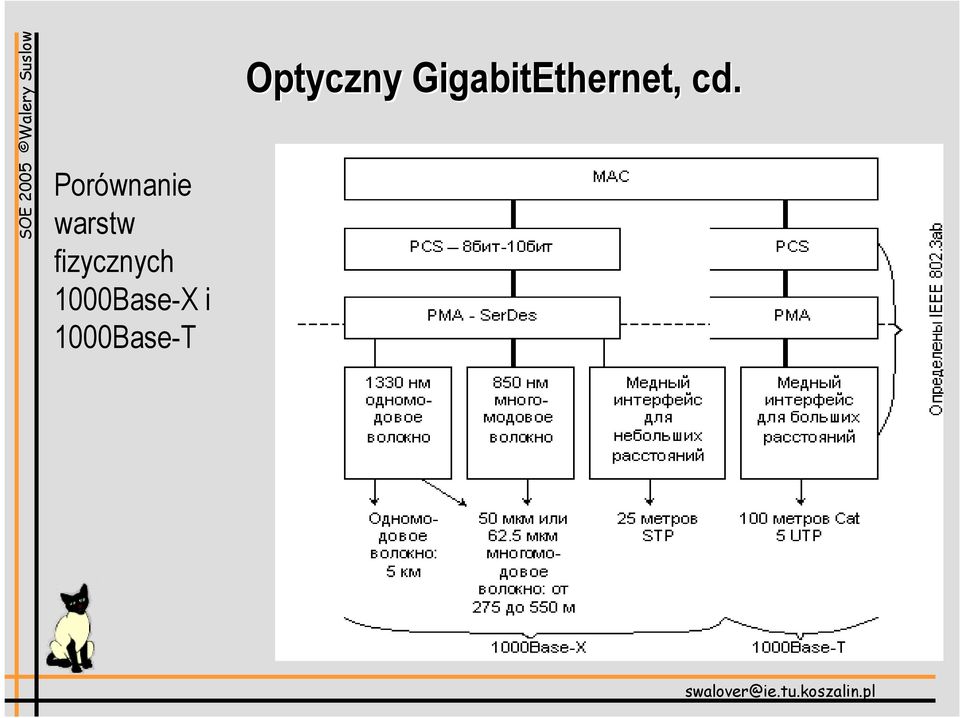

9 Porównanie warstw fizycznych 1000Base-X i 1000Base-T Optyczny GigabitEthernet, cd.

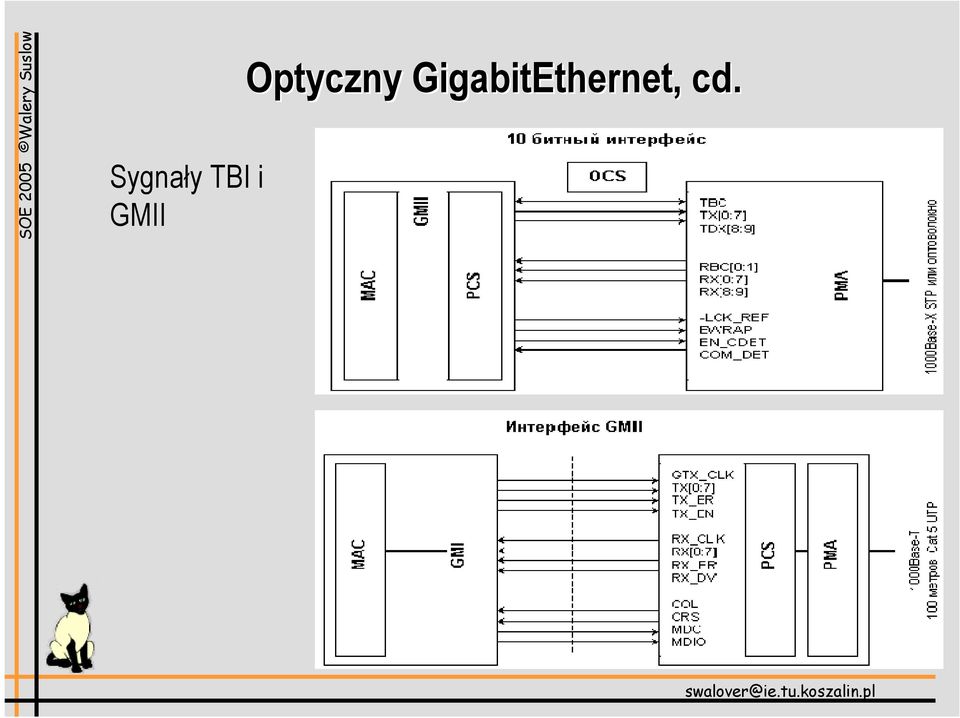

10 Sygnały TBI i GMII Optyczny GigabitEthernet, cd.

11 Karta sieciowa z podwójnym portem optycznym GE The Dual-Port Fiber-Optic Gigabit Ethernet Board

12 Karta sieciowa z podwójnym portem optycznym GE Specyfikacja karty: Full-duplex Gigabit Ethernet interface as defined in the IEEE P802.3u approved standard Support for Ethernet frame sizes up to 9000 bytes Dual DMA channels ASIC with on-chip MAC and RISC processors (two) Duplex LC fiber connector 32-/64-bit, 33-/66-MHz PCI bus interface 32-/64-bit, 66-/133-MHz PCI-X bus interface Universal dual-voltage signaling (3.3 V and 5 V) Compliance with PCI Local Bus revision 2.2 and PCI-X Local Bus revision 1.0 standards

13 Diagram blokowy transceiver a 850 nm Multi-mode Transceiver Gigabit Interface Converter (GBIC), 3.3V/5V, Gbd Fiber Channel/1.25 Gigabit Ethernet.

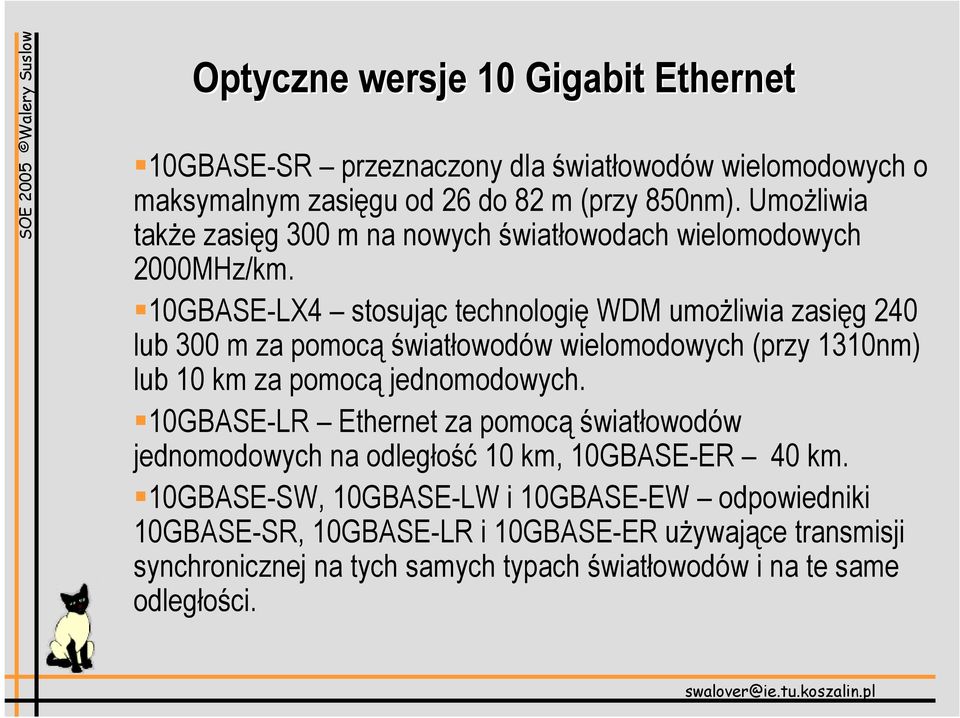

14 Optyczne wersje 10 Gigabit Ethernet 10GBASE-SR przeznaczony dla światłowodów wielomodowych o maksymalnym zasięgu od 26 do 82 m (przy 850nm). Umożliwia także zasięg 300 m na nowych światłowodach wielomodowych 2000MHz/km. 10GBASE-LX4 stosując technologię WDM umożliwia zasięg 240 lub 300 m za pomocą światłowodów wielomodowych (przy 1310nm) lub 10 km za pomocą jednomodowych. 10GBASE-LR Ethernet za pomocą światłowodów jednomodowych na odległość 10 km, 10GBASE-ER 40 km. 10GBASE-SW, 10GBASE-LW i 10GBASE-EW odpowiedniki 10GBASE-SR, 10GBASE-LR i 10GBASE-ER używające transmisji synchronicznej na tych samych typach światłowodów i na te same odległości.

15 Optyczne wersje 10 Gigabit Ethernet, cd. Protokół 802.3ae ma za zadanie skompensować główne wady GigabitEthernetu: brak wbudowanych środków sterowania siecią, które umożliwiałyby wykrycie awarii, wątpliwa zdolność do gwarantowania jakości usług QoS, prędkość transmisji na poziomie sieci ogólnego przeznaczenia. Produkty Ethernet nie wprowadzą żadnych dodatkowych wydatków związanych z przejściem na nowe protokoły lub na nową infrastrukturę sieci.

16 Optyczne wersje 10 Gigabit Ethernet, cd. Standard 10GE wykorzystuje: to same bazowe formowanie ramek jak i pierwotna specyfikacja 10 mbit/s, umożliwia to łatwe podłączenie wszystkich sieci Ethernet poprzednich generacji; tylko dupleksowy tryb pracy protokołu 1Gbit/s, nadawanie i odbieranie danych odbywa się w różnych kanałach, co nie powoduje konfliktów. Istotnie inaczej budowany jest poziom fizyczny, który został podzielony na Physical media Dependent (PMD) i Physical Coding Sublayer (PCS).

17 Optyczne wersje 10 Gigabit Ethernet, cd. Standardy definiują dwa rodzaje poziomu fizycznego PHY: LAN PHY 10Gbase-R, WAN PHY 10Gbase-W lub 10Gbase-X. Drugi rodzaj (WAN) posiada pełną funkcjonalność LAN oraz dodatkowo informacje służbowe specyficzne dla sieci WAN. Stworzenie tej wersji jest uznaniem sytuacji na rynku przy której jest dominacja SONET u. Dzięki WAN PHY trafik Ethernet jest pakowany do transportowania w ramkach SONET u. W perspektywie planowane jest rozpowszechnienie Ethernetu na WAN.

18 Optyczne wersje 10 Gigabit Ethernet, cd.

19 MDI Medium Dependent Interface XGMII 10Gb Media Independent Interface Standard P802.3ae PCS Physical Coding Sublayer PMA Physical Medium Attachment PMD Physical Medium Dependent WIS WAN Interface Sublayer

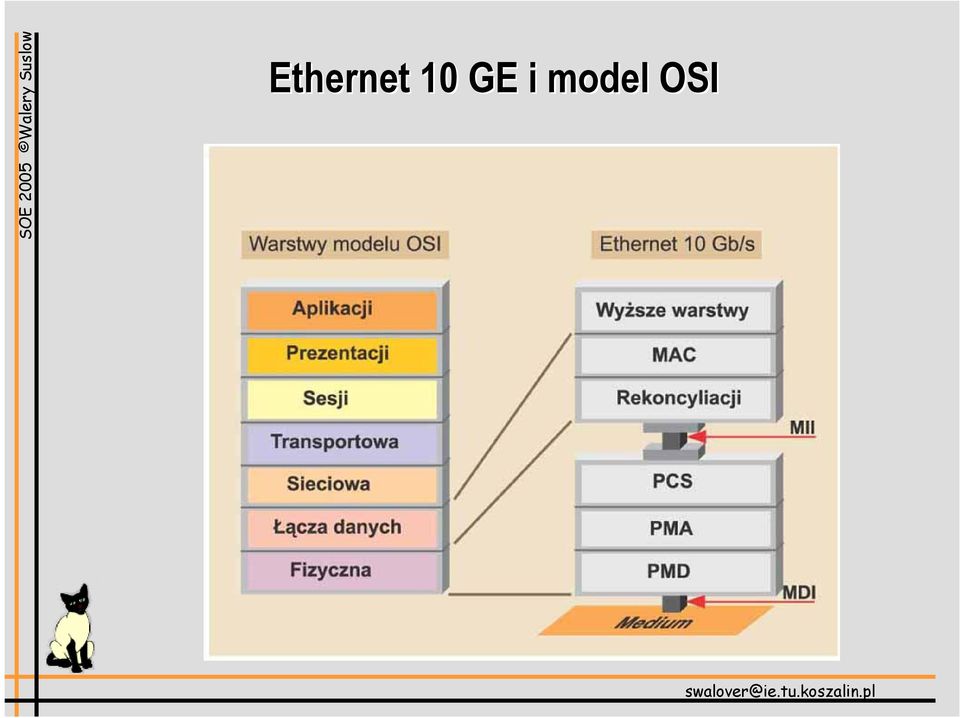

20 Ethernet 10 GE i model OSI

21 Kable światłowodowe dla 10 Gigabit Ethernet PMD (transeiver optyczny) 850 nm, interfejs szeregowy Typ kabla Wielomodowy Odległość docelowa, m nm, WWDM 1310 nm, WWDM Wielomodowy Jednomodowy nm, interfejs szeregowy 1550 nm, interfejs szeregowy Jednomodowy Jednomodowy

22 Struktura sieci 10-Gigabit Ethernet IX (Internet exchange) rozpatrywana jest jako pierwsza odmiana 10-Gigabit Ethernet u do upowszechnienia.

23 L2 Network jest konwencjonalną architekturą Ethernet, która oferuje 10Mbps- 1Gbps dedykowane serwisy dla linii korporacyjnych i podobnych zastosowań. Struktura sieci 10-Gigabit Ethernet

24 Przez łącze Ethernet 10 Gb/s można: Przesłać zawartość dysku twardego o pojemności 10 GB w ciągu 8 sekund. Rozwój j 10GE Wykonać kopię zapasową bazy danych mającej pojemność 2 terabajtów (2 tys. gigabajtów) w ciągu 27 minut. Transmitować jednocześnie 833 sygnały wideo (1,5 MB/s na jeden cyfrowy kanał wideo). Obsługiwać jednocześnie rozmów telefonicznych (64 kb/s na jedną rozmowę). Przewidywane w roku 2001 obroty na rynku 10 GE.

25 Rozwój j 10GE

26 Ethernet na pierwszej mili Ethernet to obecnie podstawowa technologia stosowana w prywatnych sieciach LAN, w których można spotkać jej trzy odmiany: transmitowanie danych w trybie punkt-punkt przez skrętkę nie ekranowaną (kabel miedziany) na odległość do 100 m; przez światłowód wielomodowy na odległość do 2 km; przez światłowód jednomodowy na odległość do 5 km. Dane mogą być transmitowane z szybkościami 10 Mb/s (Ethernet), 100 Mb/s (Fast Ethernet) i 1000 Mb/s (Gigabit Ethernet).

27 Ethernet na pierwszej mili Aby pakiety TCP/IP mogły być przesyłane przez publiczne sieci WAN, na styku sieci LAN/WAN trzeba stosować odpowiednie techniki translacyjne (kapsułkowanie pakietów). WAN wykorzystuje takie technologie jak ATM, przesyłanie danych przez sieci światłowodowe SONET, połączenia DSL, modemy kablowe lub szeregowe transmitowanie danych w trybie punkt-punkt oparte na bitowym protokole transmisji synchronicznej HDLC (Highlevel Data Link Control). Ponad 95 proc. wszystkich pakietów krążących po sieci Internet ma postać ramek Ethernetu, idea jest bardzo prosta - w publicznych sieciach dostępowych, zamiast sieci światłowodowych SONET i innych technologii, należy po prostu stosować Ethernet.

28 Ethernet pierwszej mili historia NetWorld (2001) - grupa robocza IEEE o nazwie "Ethernet in the First Mile - EFM - pracuje nad standardem, dzięki któremu jedna z najstarszych technologii sieciowych ma być wykorzystywana w dostępie do Internetu. Grupa EFM pracuje nad trzema topologiami: ethernetowe połączenia długodystansowe (typu punktpunkt, oparte na światłowodzie jednomodowym), połączenia wąskopasmowe (voice-grade), oparte na okablowaniu miedzianym, pasywne sieci optyczne.

29 Ethernet pierwszej mili historia, cd. Połączenia długodystansowe punkt-punkt (Ethernet optyczny) - cała kwestia sprowadza się do tego, aby opracować standard pozwalający przesyłać dane z szybkością 1000 Mb/s (Ethernet 1000BaseX) przez pojedynczy światłowód na odległość co najmniej 10 km. Taki tani interfejs światłowodowy (obsługujący warstwę fizyczną połączenia) używa dwa razy mniej światłowodu niż Gigabit Ethernet i przesyła dane na dwa razy większą odległość. Wydaje się, że można to zrobić stosując najnowsze osiągnięcia w dziedzinie światłowodów jednomodowych (1300 nm i 1550 nm). Aby zbudować taki interfejs, wystarczy wprowadzić stosunkowo niewielkie usprawnienia do stosowanych już i sprawdzonych technologii ethernetowych. Ten rodzaj połączeń znalazłby na pewno zastosowanie w szybko pracujących sieciach korporacyjnych.

30 Ethernet pierwszej mili historia, cd. Wąskopasmowy (voice-grade) Ethernet oparty na miedzi - w tym przypadku trzeba opracować technologię, która pozwoli przesyłać pakiety w trybie punkt-punkt z szybkością większą niż 10 Mb/s na odległość większą niż 800 m. Ostatnie techniczne prezentacje pokazały, że dane mogą być transmitowane przez takie medium z szybkością 50 Mb/s na nieco krótsze odległości, a przy szybkości mniejszej niż 10 Mb/s na większe niż 800 m. Istnieją różne propozycje. Jedni chcą zastosować specyfikację warstwy fizycznej, która została opracowana przez instytut ANSI (grupa robocza T1E1.4) dla połączeń HDSL, podczas gdy inni opowiadają się za oryginalnymi rozwiązaniami. Ten rodzaj Ethernetu będzie zapewne wymagał więcej pracy i badań niż optyczny Ethernet długodystansowy, ale jest jak najbardziej możliwy do zrealizowania.

31 Ethernet pierwszej mili historia, cd. Pasywny Ethernet optyczny jest to ze wszystkich trzech propozycji chyba najbardziej śmiała i kontrowersyjna topologia. Interfejs typu Ethernet Passive Optical Network (EPON) powinien pracować tak samo jak interfejs warstwy fizycznej opracowany dla sieci (wymagana jest tu pełna zgodność) i powinien przesyłać dane z szybkością 1000 Mb/s na odległości większe niż 10 km, obsługując co najmniej 16 punktów końcowych pracujących w ramach współużytkowanej topologii punkt-wiele punktów. Standard EPON będzie w dużej mierze oparty na rozwiązaniach opracowanych przez konsorcjum Full Service Access Network, sponsorowane przez wiodące amerykańskie firmy telekomunikacyjne. Pasywna sieć optyczna (PON - Passive Optical Network) wykorzystuje pojedynczy światłowód zlokalizowany w centralnym punkcie przedsiębiorstwa, świadcząc swe usługi wielu punktom (16-32) końcowym. Sygnał optyczny jest w trakcie transmitowania rozdzielany przez tzw. pasywne urządzenia rozdzielające, które są rozmieszczone w różnych częściach sieci PON.

32 Ethernet pierwszej mili historia, cd. W topologii PON każdy punkt końcowy może odbierać dane z punktu centralnego z pełną szybkością 1000 Mb/s, ale przy wysyłaniu pakietów do punktu centralnego musi współdzielić pasmo przenoszenia danych z pozostałymi punktami końcowymi, co w przypadku sieci składającej się z 32 punktów końcowych ogranicza szybkość przesyłania pakietów w tę stronę do ok. 30 Mb/s. Architektura PON pozwala obsługiwać wielu użytkowników końcowych z zastosowaniem mniejszej liczby światłowodów. Połączenia PON są atrakcyjne cenowo, jednak przełączniki Ethernet tanieją bardzo szybko i oferują wiele dodatkowych funkcji. Ponieważ połączenia EPON łamią sztywne reguły, narzucane przez protokoły komunikacyjne operujące w wyższych warstwach (na przykład protokoły mostowania IEEE 802.1), opracowanie takiej technologii będzie wymagać dużo więcej pracy i badań niż w przypadku dwóch poprzednich propozycji.

33 Optyczny Ethernet w sieciach przemysłowych Industrial Fiber Optic Ethernet W zastosowaniach przemysłowych protokół Ethernet coraz częściej zastępuje będące obecnie w użyciu systemy oparte na transmisji szeregowej. Ethernet jest standardowym protokołem stosowanym na całym świecie, akceptowanym przez wielomilionowe rzesze użytkowników. Kompatybilność oferowanych komponentów sieciowych jest gwarantowana przez producentów. Integracja sieci przemysłowych w sieci cyfrowej jest możliwa bez konieczności translacji protokołów.

34 Optyczny Ethernet w sieciach przemysłowych, cd. Przemysłowe systemy Ethernet oferują różne możliwości połączeń: Punkt-punkt, gdy każde urządzenie jest bezpośrednio połączone z centralnym punktem dystrybucyjnym (topologia gwiaździsta). To rozwiązanie zapewnia największe bezpieczeństwo i niezawodność połączenia. Specjalne switche przemysłowe umożliwiają podłączenie większej ilości urządzeń w topologii pierścienia. Dzięki redundancji zapewniona jest ciągłość pracy systemu nawet w wypadku przerwania transmisji w pierścieniu.

35 Redundantny pierście cień Ethernet

36 Nowatorski sprzęt t dla sieci optycznych Ethernet Przełączniki Cisco Catalyst 4000 przeznaczone są do obsługi standardu Ethernet w zakresie pierwszej mili (Ethernet in the First Mile - EFM) sieci metropolitalnych. Rozwiązania te umożliwią usługodawcom świadczenie nowych usług dostępu szerokopasmowego poprzez sieci światłowodowe, jak i usług udostępniania łączy Gigabit Ethernet na potrzeby domów jednorodzinnych, centrów biurowych i budynków mieszkalnych. Do zestawu rozwiązań EFM firmy Cisco dla platformy Catalyst 4000 należy kilka elementów.

37 Nowatorski sprzęt t dla sieci optycznych Ethernet, cd. 48-portowa karta Catalyst 4000 Series 1000Base-LX oferuje największą w branży gęstość portów, wynoszącą 240 portów w jednym systemie Catalyst Umożliwia ona zestawianie optycznych łączy typu punkt-punkt jednomodowe światłowody w warstwie dostępu/dystrybucji. Karta dostosowana jest też do złączy optycznych typu SFP (Small Form Factor Pluggable), które są pomniejszoną wersją interejsu GBIC (Gigabit Interface Converters). Z kolei 48-portowa karta Catalyst 4000 Series 48-Port 100Base-FX przeznaczona jest dla klientów, którzy decydują się na implementację optycznych sieci Fast Ethernet wykorzystujących światłowody wielomodowe. Karta ta oferuje gęstość wynoszącą 240 portów 100Base-FX na jeden system Catalyst 4000.

38 Nowatorski sprzęt t dla sieci optycznych Ethernet, cd. Terminator sieci optycznej ONT 1000 Gigabit Ethernet Series to pierwszy produkt z serii konwerterów mediów, który może być zdalnie administrowany. Urządzenie jest zabezpieczone przed wpływem środowiska. Wykorzystuje interfejs 1000Base-LX do połączeń w kierunku sieci usługodawcy oraz interfejs 10/100/1000Base-T przy połączeniach do sprzętu zlokalizowanego u klienta. Ethernet Subscriber Solution Engine 1105 (ESSE-1105) to sprzętowy system administracyjny, umożliwiający zdalne zarządzanie oraz rozwiązywanie problemów występujących w punktach demarkacyjnych ethernetowych sieci optycznych. Secure Access Control Server (ACS) wersja 3.0 jest centralnym punktem kontroli dostępu użytkowników do infrastruktury sieciowej. Obsługuje uwierzytelnianie zgodne ze standardem IEEE 802.1x.

39 Ethernet optyczny OPTera Metro Firma Nortel rozszerzyła własną ofertę w zakresie optycznego Ethernetu, umożliwiającą tworzenie wirtualnych sieci prywatnych VPN (Virtual Private Network) przeznaczonych do aplikacji w dużych przedsiębiorstwach. Służące do obsługi dużych firm, wirtualne kanały sieci VPN dostarczają regulowaną, wcześniej ustalaną przepływność pasma transmisyjnego dla aplikacji między dwoma lokalizacjami przedsiębiorstwa. Możliwość tworzenia takich ethernetowych kanałów VPN może zredukować ogólne koszty transmisji w sieciach rozległych nawet do 40 proc. w porównaniu z tradycyjną obsługą dedykowanych kanałów TDM, bądź usług dostępnych w sieciach ATM z szybkościami według standardów OC (51,84 Mb/s i 255,52 Mb/s).

40 Ethernet optyczny OPTera Metro, cd. Rozszerzenia optycznej sieci metropolitalnej OPTera Metro obejmują trzy segmenty, umożliwiające tworzenie wirtualnych sieci VPN: moduły interfejsowe do budowy optycznego Ethernetu 1 Gb/s (platformy OPTera Metro 5000, OPTera Metro 4000 i OPTera Metro 3000) wraz z procedurami ramkowania GFP (Generic Framing Procedure), moduły interfejsowe OPTera Metro 3000 przeznaczone do tworzenia sieci metropolitalnych Ethernet 10/100 Mb/s, oprogramowanie ethernetowe - rozszerzające istniejącą strukturę produktów OPTera Metro 4000 o funkcję skalowania i kontroli oraz utrzymania odpowiednich parametrów jakości QoS sieci.

41 Ethernet optyczny OPTera Metro, cd. Jest możliwe tworzenie wirtualnych połączeń usługowych typu punktpunkt, punkt-wielopunkt oraz realizacja usług każdy z każdym. Poza zarządzaniem trafikiem (SNMP) i sterowania jakością usług QoS, firmowe oprogramowanie Nortela zezwala także na monitorowanie opóźnień transmisji. W nowym produkcie OPTera Metro 1400 zainstalowano 12 portów Ethernet 10/100 Mb/s oraz dwa porty Ethernet 1 Gb/s do realizacji połączeń z klientami. Narzędzia OPTera Planner and Data Planner, umożliwiają projektowanie długodystansowych sieci optycznych Ethernet o wysokiej przepływności oraz metropolitalnych topologii pierścieniowych Resilient Packet Ring. Według IDC, globalny rynek dostępu do Internetu poprzez miejskie sieci ethernetowe będzie zwiększał się z prognozowanej kwoty 5,1 mld USD w 2003 r. do 26,5 mld USD w 2006 r.

42 Długodystansowy Ethernet 10 Gb/s CERN, SURFnet i University of Amsterdam zbudowały i przetestowały połączenia Ethernet 10 Gb/s oparte na fizycznych interfejsach WAN, które mogą przesyłać pakiety na odległość 1700 kilometrów. Warstwa fizyczna WAN transmituje ramki Ethernet 10 Gb/s przez sieci optyczne Sonet/SDH. Sieci użyto już do transmitowania pojedynczych strumieni danych TCP między dwoma serwerami, uzyskując przepustowość rzędu 5,4 Gb/s (warstwa sprzętowa serwerów jak i zainstalowane w ich pamięciach programy nie nadążały za siecią). Testy wykazały, że w przypadku transmitowania danych między szybszymi komputerami, połączenie oferuje przepustowość bliską jej nominalnej wydajności (9,2 Gb/s).

43 Długodystansowy Ethernet 10 Gb/s, cd. Po przesłaniu 365 TB danych tester sieciowy nie odnotował żadnych błędów ani strat w ramkach. Do transmisji zostały wykorzystane przełączniki-rutery firmy Force10 oraz technologia DWDM. Dane były transmitowane między Amsterdamem (Holandia) i Genewą (Szwajcaria) przez światłowody dostarczone przez firmy SURFnet i Global Crossing. Sieć zbudowano z myślą o transmitowaniu danych do różnych instytucji naukowych i akademickich, które będą generowane przez akcelerator Large Hadron Collider zainstalowany w ośrodku CERN (Szwajcaria). CERN zamierza przetwarzać dane przy użyciu technologii siatkowych, co wymaga zbudowania szybko pracujących i niezawodnych połączeń sieciowych. Akcelerator zostanie oddany do użytku w 2007 roku.

44 Międzykontynentalna sieć 10GE On May 6, 2004 during WinHEC 2004 conference achieved average 7.09Gbit/s rate with multiple TCP Reno streams and transferred 860GB of data in ~16minutes (970s) from Geneva to Pasadena using Microsoft Windows for 64 bit with Jumbo frames (9000bytes).

45 Międzykontynentalna sieć 10GE, cd.

46 Międzykontynentalna sieć 10GE, cd. Results: 8 TCP streams average throughput with NTttcp: 7.09Gbit/s between Geneva and Pasadena for 970s. Monitoring of the 10GE port at Los Angeles taken from the Abilene weathermap.

47 Public Ethernet firmy Ericsson Technologia ta jest ekonomicznym rozwiązaniem pozwalającym na dostarczenie usług szerokopasmowych do masowego odbiorcy. Podstawowe zalety technologii Public Ethernet to: wykorzystanie Ethernetu jako sprawdzonej technologii, brak ograniczenia przepustowości kanałów dostępnych dla użytkowników, niskie koszty infrastruktury sieci Public Ethernet.

48 Public Ethernet firmy Ericsson, cd. Wybrane elementy sieci: urządzenia abonenckie CPE dołączane do sieci poprzez Ethernet elektrycznie lub optycznie, rozwiązanie dostępowe FEA (Fiber Ethernet Access) obejmujące zarówno okablowanie jak i urządzenia infrastruktury sieciowej, które pozwala na budowanie tanich sieci dostępowych wykorzystujących Ethernet, Ethernet Aggregation And Transport zoptymalizowane jest pod kątem uzyskiwania wysokich przepustowości w metropolitalnych sieciach transportowych. Rozwiązanie zawiera zarówno elementy pozwalające na tworzenie sieci transportowej w oparciu o ciemne włókna optyczne - skalowalne koncentratory Ethernet (100Mbit/s do 10Gbit/s) jak również w oparciu o już istniejące włókna.

49 Public Ethernet firmy Ericsson, cd. Zaawansowany system zarządzania pozwala na zdalne monitorowanie wszystkich parametrów sieci, konfigurowanie parametrów użytkowników i usług, zarządzanie naliczaniem opłat. Dzięki dostarczeniu wprost do klientów kanałów szerokopasmowych, sieci Public Ethernet pozwalają na świadczenie takich usług, jak cyfrowe kanały dzierżawione, usługi środowiskowe, interaktywna TV, gry sieciowe, sieciowe wypożyczalnie muzyki lub filmów.

50 Ethernet a optyczne węzły w wielousługowe ugowe W sieciach metropolitalnych Ethernet może być uniwersalnym standardem jak w sieciach przedsiębiorstw lub sieciach LAN. Dzięki ogromnej liczbie produkowanego sprzętu,ceny portów ethernetowych w przełącznikach czy ruterach są o rzęd wielkości mniejsze od łączy nadrzędnych (uplink) w technikach Packet over SDH (POS) lub ATM. Ethernet jest również skalowalny, gdyż ten sam fizyczny port może działać z szybkościami od kilku megabitów na sekundę do 100 Mbit/s (Fast Ethernet), a nawet 1 Gbit/s (Gigabit Ethernet). Problemem, z którym borykają się operatorzy, jest odpowiednie wykorzystanie zalet Ethernetu bez całkowitego rezygnowania z niezawodności, jakiej wymagają najwięksi klienci. Optyczne węzły wielousługowe OMSN łączą zalety Ethernetu z niezawodnością SDH.

51 Ethernet a optyczne węzływ wielousługowe ugowe, cd. Usługi zestawianych sieci VLAN i permanentnie (na stałe) zestawianych sieci VPN. Usługi te są sposobem na tanie łączenie oddziałowych sieci LAN przedsiębiorstwa z wykorzystaniem interfejsu Ethernet.

52 Czytać Chustecki J., 1000 razy szybciej niż 10Base-T, , Ethernet od końca do końca, NetWorld, , Urbanek A., Ethernet optyczny OPTera Metro, NetWorld, Chustecki J., Długodystansowy Ethernet 10 Gb/s, NetWorld,
