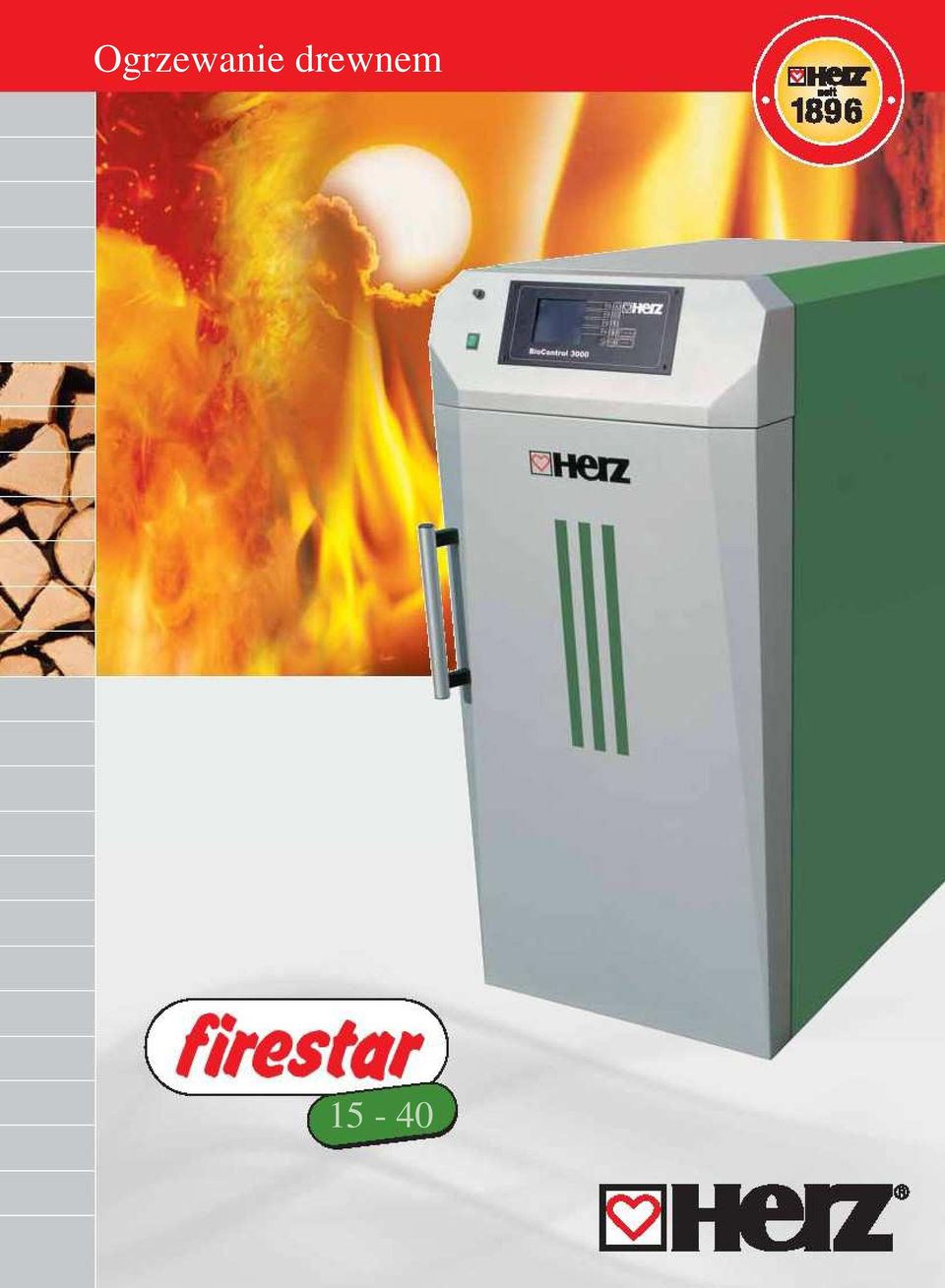

Ogrzewanie drewnem 15-40

Transkrypt

1 Ogrzewanie drewnem 15-40

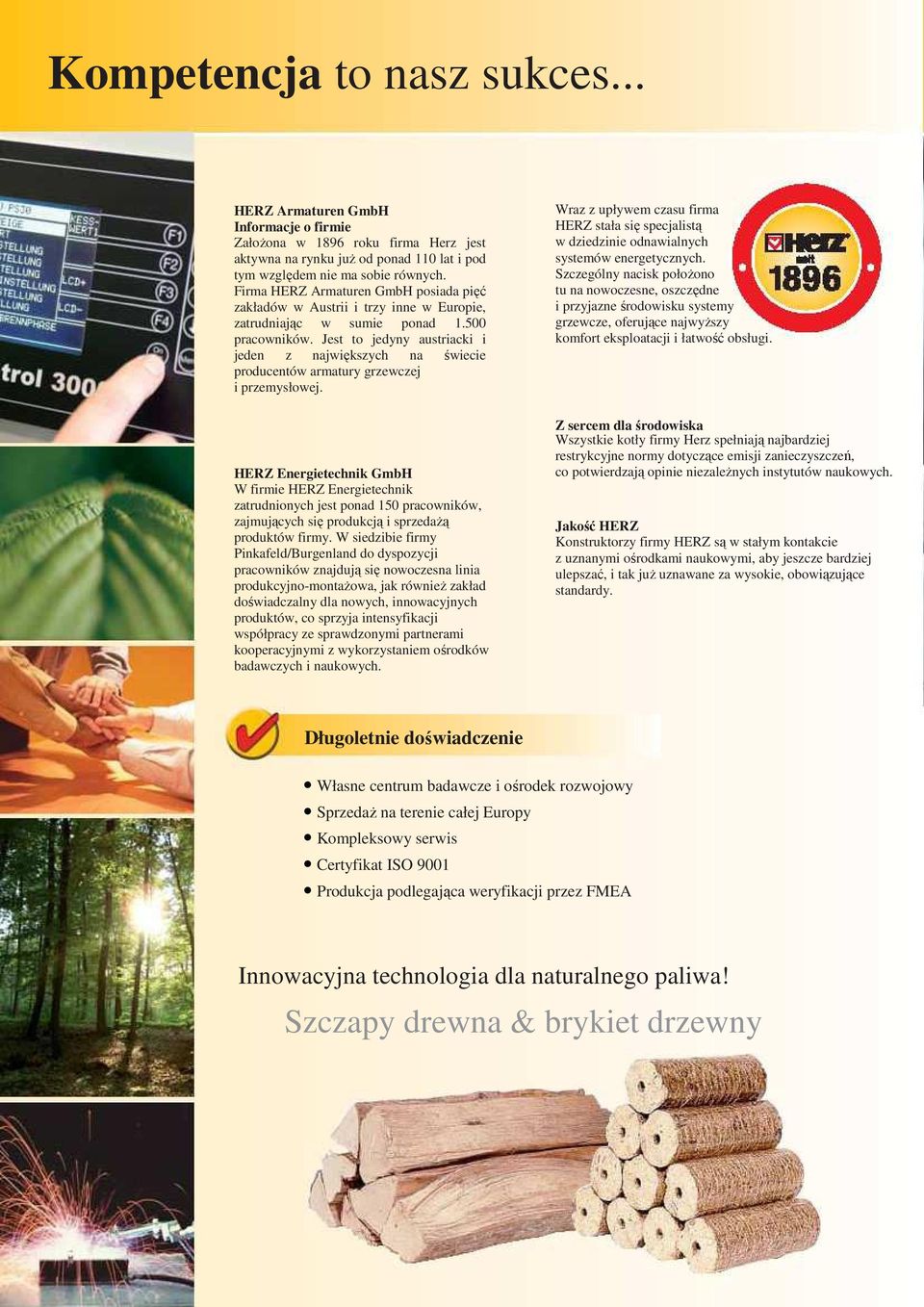

2 Kompetencja to nasz sukces... HERZ Armaturen GmbH Informacje o firmie Założona w 1896 roku firma Herz jest aktywna na rynku już od ponad 110 lat i pod tym względem nie ma sobie równych. Firma HERZ Armaturen GmbH posiada pięć zakładów w Austrii i trzy inne w Europie, zatrudniając w sumie ponad 1. pracowników. Jest to jedyny austriacki i jeden z największych na świecie producentów armatury grzewczej i przemysłowej. Wraz z upływem czasu firma HERZ stała się specjalistą I w dziedzinie odnawialnych systemów energetycznych. Szczególny nacisk położono tu na nowoczesne, oszczędne i przyjazne środowisku systemy grzewcze, oferujące najwyższy komfort eksploatacji i łatwość obsługi. HERZ Energietechnik GmbH W firmie HERZ Energietechnik zatrudnionych jest ponad pracowników, zajmujących się produkcją i sprzedażą produktów firmy. W siedzibie firmy Pinkafeld/Burgenland do dyspozycji pracowników znajdują się nowoczesna linia produkcyjno-montażowa, jak również zakład doświadczalny dla nowych, innowacyjnych produktów, co sprzyja intensyfikacji współpracy ze sprawdzonymi partnerami kooperacyjnymi z wykorzystaniem ośrodków badawczych i naukowych. Z sercem dla środowiska Wszystkie kotły firmy Herz spełniają najbardziej restrykcyjne normy dotyczące emisji zanieczyszczeń, co potwierdzają opinie niezależnych instytutów naukowych. Jakość HERZ Konstruktorzy firmy HERZ są w stałym kontakcie z uznanymi ośrodkami naukowymi, aby jeszcze bardziej ulepszać, i tak już uznawane za wysokie, obowiązujące standardy. Długoletnie doświadczenie Własne centrum badawcze i ośrodek rozwojowy Sprzedaż na terenie całej Europy Kompleksowy serwis Certyfikat ISO 01 Produkcja podlegająca weryfikacji przez FMEA Innowacyjna technologia dla naturalnego paliwa! Szczapy drewna & brykiet drzewny

3 Komfort ogrzewania... Wygodne i komfortowe ogrzewanie drewnem Łatwe, szybkie i tym samym komfortowe rozpalanie bez potrzeby stosownia dodatkowego drewna rozpałkowego. Bardzo cicha praca kotła dzięki zastosowaniu materiałów o wysokiej jakości. Duży otwór załadowczy na szczapy drewna o długości pół metra zapewniający długi czas pracy kotła bez potrzeby uzupełniania paliwa nawet do 8 godzin przy pełnym obciążeniu (w zależności od typu kotła) Najważniejsze zalety kotła HERZ firestar: Energooszczędne spalanie dzięki, jedynej w swoim rodzaju, podwójnej wirowej komorze spalania Automatyczne czyszczenie wymiennika ciepła - bez dodatkowego wkładu pracy Niezmiennie wysoka sprawność kotła Łatwe usuwanie popiołu i pyłu dostępne z przodu kotła - bez bocznej wyczystki Niewielka ilość popiołu dzięki optymalizacji spalania Standartowe wyposażenie funkcji regulacyjnych dla: dwóch obiegów grzewczych regulacji zbiornika c.w.u. regulacji zbiornika buforowego regulacji podnoszenia temperatury powrotu kotła

4 Zalety i szczegóły Regulacja z automatyką HERZ BioControl Standartowe wyposażenie automatyki w następujące funkcje : 2 regulowane obiegi grzewcze (pompa i zawór mieszający) regulacja zbiornika c.w.u. regulacja zbiornika buforowego regulacja podnoszenia temp. powrotu (pompa i zawór mieszający) 1 Czytelny ekran i przejrzyste menu ekranowe Możliwość rozbudowy o moduł dla obiegu solarnego oraz o dodatkowe moduły (łącznie maksymalnie 6 obiegów, w układzie solarnym 5 obiegów). Odprowadzenie gazów wytlewnych podczas otwarcia drzwi wsadowych 2 6 Wydobywaniu dymu podczas otwarcia drzwi wsadowych zapobiega wentylator ssący, odprowadzając gazy do kanału gazów wytlewnych 3 Wyciąg gazów wytlewnych zapewnia całkowicie bezdymną eksploatację kotła, a tym samym komfortowe uzupełnianie paliwa Najwyższa wydajność dzięki podwójnej wirowej komorze spalania 10 1 Drzwi wsadowe Bezproblemowy załadunek szczap drzewnych o długości 0,5 metra Dzięki zastosowaniu rewolucyjngo rozwiązania, jakim jest podwójna wirowa komora spalania osiągnięto większą pojemność, aby optymalnie wymieszać gaz palny z tlenem atmosferycznym Rozdzielenie płomienia na dwie komory gwarantuje najwyższą wydajność spalania Komora spalania wykonana z najwyższej jakości żaroodpornego betonu (SiC) - brak elementów blaszanych ulegających zużyciu zapewnia DŁUGOWIECZNOŚĆ eksploatacji kotła Duże drzwi do podpalania paliwa Innowacyjna technika rozpalania w kotle - szybko, łatwo, bez drewna rozpałkowego Wyczystka Łatwe usuwanie popiołu i pyłu dostępne z przodu kotła

5 ...kotła HERZ firestar Energooszczędne spalanie dzięki sondzie Lambda Zastosowanie sondy Lambda, która nieprzerwanie monitoruje wartości gazów spalinowych i reaguje na różną jakość paliwa, pozwala na utrzymywanie podczas pracy kotła optymalnych parametrów spalania oraz bardzo niskiej emisji. Sonda Lambda steruje ilością doprowadzanego powietrza pierwotnego i wtórnego; zapewnia tym samym nieprzerwanie najczystsze spalanie; także przy częściowym obciążeniu kotła. 5 W zależności od pobieranej mocy, utrzymywana jest niezmiennie, dzięki inteligentnej automatyce kotła, optymalna temperatura gazów spalinowych. Skutkiem zastosowania sondy Lambda jest niskie zużycie paliwa oraz optymalne wartości emisyjne, także przy niejednolitej jakości zastosowanego paliwa. 12 Automatyczne czyszczenie wymiennika ciepła Oczyszczanie powierzchni wymiennika ciepła odbywa się automatycznie za pomocą wbudowanych turbulatorów, także podczas pracy kotła, co utrzymuje wymiennik ciepła w czystości bez zbędnego nakładu pracy fizycznej Utrzymywana niezmiennie wysoka sprawność kotła dzięki oczyszczonym powierzchniom wymiennika ciepła sprzyja niskiemu zużyciu paliwa Umieszczony z przodu kotła zasobnik popiołu pozwala na łatwe usunięcie popiołu i pyłu Rezygnacja z wyczystki bocznej sprzyja oszczędności miejsca przeznaczonego na kocioł w pomieszczeniu docelowym Kanał gazów wytlewnych Wymiennik ciepła oczyszczany automatycznie za pomocą turbulatorów Podwójna wirowa komora spalania 8. Regulacja za pomocą sondy Lambda - automatyczna kontrola temperatury spalin oraz procesu spalania 9. Wentylator ssący z regulacją prędkości obrotowej, monitorowany dla zapewnienia najwyższego bezpieczeństwa 11. Klapy powietrza pierwotnego i wtórnego - oddzielne, regulowane proporcjonalnie doprowadzanie powietrza 12. Zapewniająca ekonomiczną eksploatację izolacja cieplna znikome straty cieplne 7. Automatyka BioControl Zintegrowany zasobnik popiołu - centralna jednostka sterownicza łatwe oczyszczanie poprzez wysuwalny popielnik

6 Jeden sortyment dla wszystkich wymagań... HERZ BioControl 3000: jedna automatyka kotłowa spełniająca wszystkie wymagania! Automatyka kotłowa HERZ BioControl 3000 umożliwia bezpośrednie sterowanie pracą obiegów grzewczych, bojlera, zasobnika buforowego oraz układu solarnego. Sterownik oferuje wiele możliwości jego zastosowania. Poniżej przedstawiono 2 najczęściej spotykane rozwiązania z jego zastosowaniem. obieg grzewczy 1 obieg grzewczy Układ solarny Zasobnik ciepłej wody z połączeniu z układem solarnym oraz zasobnikiem buforowym: Przy tym rozwiązaniu do przygotowywania ciepłej wody zostaje wykorzystany układ solarny. W przypadku niewystarczającej energii słonecznej ciepło zostaje pobrane z zasobnika buforowego, który skutecznie dopełnia przygotowanie ciepłej wody. Różne obiegi grzewcze (np. ogrzewanie podłogowe, radiatory) zasilane są ciepłem pochodzącym z zasobnika buforowego. obieg grzewczy 1 obieg grzewczy Układ solarny Układ solarny wspomagający ogrzewanie oraz bezbakteryjne przygotowanie ciepłej wody użytkowej W tym wariancie ciepło uzyskane przez układ solarny ogrzewa zasobnik buforowy. Uzyskana w ten sposób darmowa energia słoneczna zostaje wykorzystana także w celach grzewczych. Moduł wody użytkowej, przeznaczony do bezbakteryjnego przygotowania ciepłej wody użytkowej ogrzewa wodę w systemie przepływowym, wykorzystując energię zgromadzoną w zasobniku buforowym. Także tutaj różne obiegi grzewcze zasilane są ciepłem pochodzącym z zasobnika buforowego. HERZ - zasobniki buforowe Zasobnik buforowy wyrównuje różnice pomiędzy energią wytworzoną przez kocioł opalany drewnem, a ilością ciepła, na które faktycznie istnieje zapotrzebowanie (ciepło oddane). W przypadku braku zapotrzebowania na ciepło dla celów grzewczych czy ciepłą wodę użytkową, zadaniem zasobnika buforowego jest przejęcie całości energii wytworzonej w procesie spalania paliwa. W każdym momencie ciepło z zasobnika buforowego może zostać wykorzystane, w zależności od zapotrzebowania, do zasilania różnych obiegów grzewczych (np. ogrzewania podłogowego i radiatorów), czy przygotowania ciepłej wody. Wysoki komfort, jaki oferuje zasobnik buforowy, odczuwalny jest przede wszystkim w okresie przejściowym oraz w miesiącach letnich. Użytkowanie zasobnika buforowego oznacza oszczędność kosztów poprzez ekonomiczną pracę kotła w optymalnych warunkach eksploatacyjnych. HERZ zaleca następujące pojemności zasobników buforowych dla kotłów opalanych drewnem: firestar 15-20: min.1 litrów, firestar 30/40: min litrów (W celu otrzymania dofinansowania należy przestrzegać przepisów obowiązujących w danym kraju dotyczących pojemności zasobników buforowych) HERZ - zasobniki ciepłej wody użytkowej Firma HERZ oferuje zasobniki ciepłej wody użytkowej z jednym lub z dwoma wymiennikami ciepła (zbiornik solarny). Optymalne rozwiązanie dla każdego klienta!

7 Wymiary i parametry techniczne... firestar 15/ ( ) 1220 ( ) (45 ) 920 (0 ) firestar 20/30/ ( ) 1450 ( ) 1315 (45 ) 1160 (0 ) firestar Zakres mocy grzewczej (kw) 10,2-16,4 10,2-20,5 14,3-21,5 14,3-28,5 19,1-40,1 Pojemność komory załadowczej (w litrach) Wymiary (mm) A A1 A2 B B1 C D E F G (G) H I J K L Długość kotła - całkowita Długość kotła Długość do czoła czopucha Szerokość Szerokość z uchwytem drzwi Wysokość Średnica czopucha Drzwi załadowcze - wysokość Drzwi załadowcze - szerokość Rura wylotu spalin - krawędź górna Rura wylotu spalin - środek Przyłącze zasilania wysokość Przyłącze powrotu wysokość Minimalny odstęp z tyłu kotła Minimalny odstęp z przodu kotła Przyłącze spustowe wysokość Dane techniczne Masa kotła Sprawność nıf Min./Max podciśnienie komina Dopuszczalne ciśnienie pracy Max. temperatura zasilania Pojemność wodna kotła Zasilanie elektryczne (V,Hz,A) / moc elektryczna (kw) kg % mbar bar C l 515 > > > > > ,50,10/ 0,01 230,50,10/ 0,01 230,50,10/ 0,01 230,50,10/ 0,01 230,50,10/ 0,01 Zmiany techniczne zastrzeżone!! Emisja przy nominalnym obciążeniu Temperatura spalin Przepływ masowy spalin Objętościowa zawartość CO2 C kg/s % <140 0, ,4 <160 0, ,6 <140 0, ,5 <160 0, ,5 <170 0, ,6 Emisja przy częściowym obciążeniu Temperatura spalin Przepływ masowy spalin Objętościowa zawartość CO2 C kg/s % 0, ,7 0, ,7 0, ,0 0, ,0 0, ,5 Drzwi otwierane seryjnie NA PRAWO; możliwość zmiany strony! 1...zasilanie 1 gwint wewnętrzny 2...powrót 1 gwint wewnętrzny 3...chłodnica bezpieczeństwa 1/2 gwint zewnętrzny 4...przyłącze spustowe 1/2 gwint wewnętrzny
