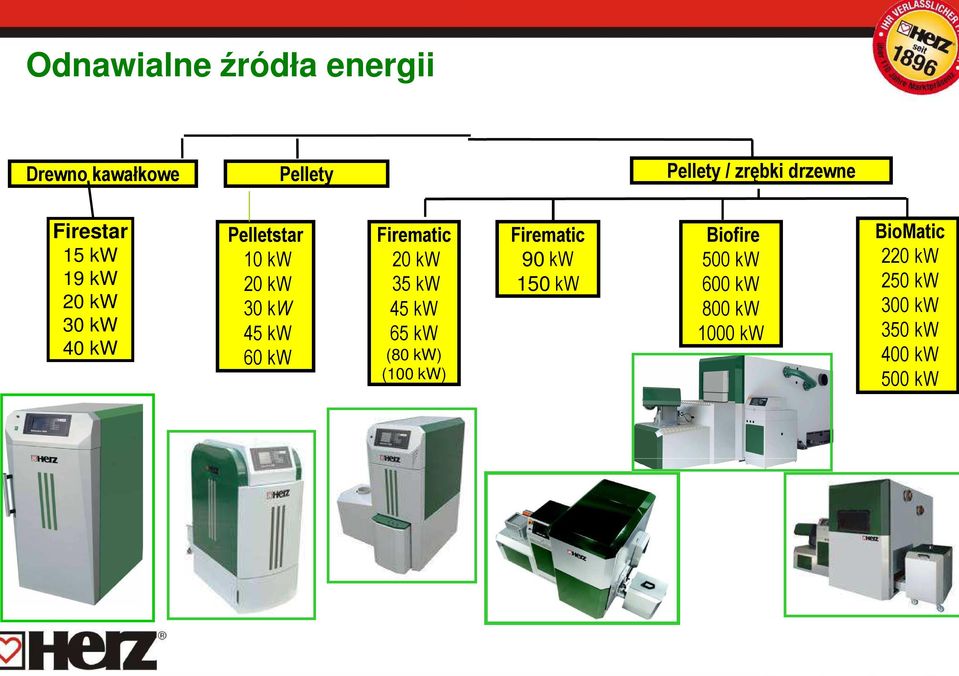

2 Odnawialne źródła energii Drewno kawałkowe Pellety Pellety / zrębki drzewne Firestar 15 kw 19 kw 20 kw 30 kw 40 kw Pelletstar 10 kw 20 kw 30 kw 45 kw 60 kw Firematic 20 kw 35 kw 45 kw 65 kw (80 kw) (100 kw) Firematic 90 kw 150 kw Biofire 500 kw 600 kw 800 kw 1000 kw BioMatic 220 kw 250 kw 300 kw 350 kw 400 kw 500 kw

Firematic 20 kw 35 kw 45 kw 65 kw (80 kw) (100 kw) Firematic 90 kw 150 kw

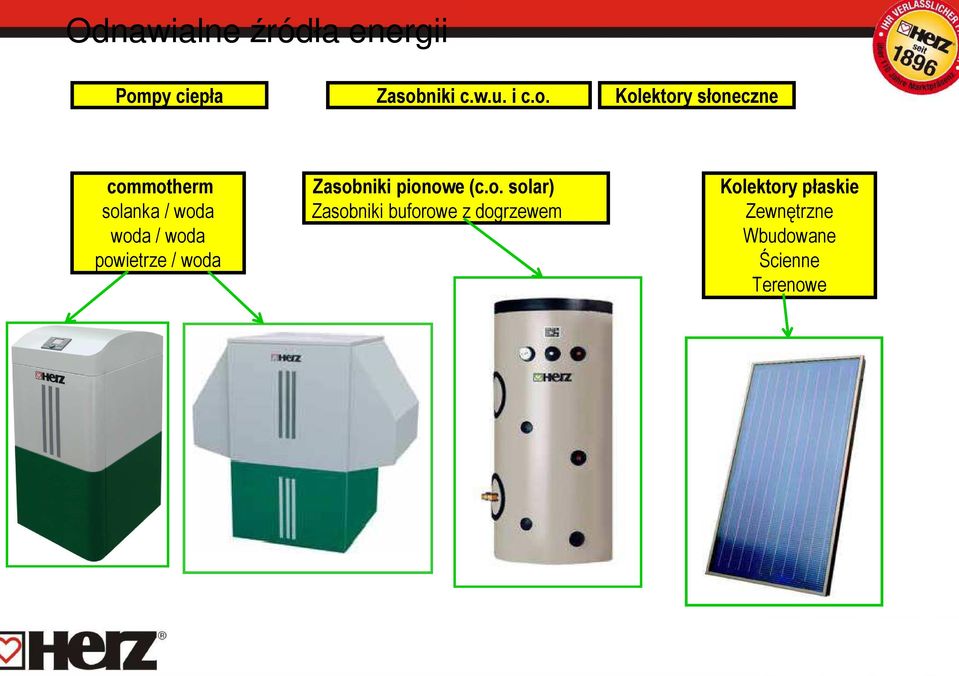

3 Odnawialne źródła energii Pompy ciepła Zasobniki c.w.u. i c.o. Kolektory słoneczne commotherm solanka / woda woda / woda powietrze / woda Zasobniki pionowe (c.o. solar) Zasobniki buforowe z dogrzewem Kolektory płaskie Zewnętrzne Wbudowane Ścienne Terenowe

4 Biomasa jako realna alternatywa dla paliw tradycyjnych niska cena paliwo odnawialne pobudza rynek lokalny możliwość korzystania z dopłat ekologicznie czyste Rozporządzenie Ministra Infrastruktury z dnia 6 listopada 2008 roku

możliwość korzystania z dopłat ekologicznie czyste

5 Paliwo do kotłów pellety zgodnie z ÖNORM M 7135 lub DIN plus oraz europejską EN

6 paliwo: Zrębki drzewne G30/W35 zgodnie z ÖNORM M 7133 Moc nominalna (100%) przy W<25% Długość ok. 5,5 cm przekrój max 3 cm Zawartość nad frakcji do 10% (długość do 8,5 cm przekrój do 5 cm 2 ) Zawartość pod frakcji do 10% (pył)

7 Grupy produktowe Kotły zgazowujące : drewno kawałkowe (firestar) Kotły na pellety: (pelletstar) Kotły na pellety i zrębki drzewne: (firematic, BioMatic)

8 Koszty eksploatacji Koszty wyprodukowania 1 GJ zrębki [zł] System Ogrzewania Prąd 1 2 Gaz płynny Gaz ziemny Olej opałowy Zrębki

Ogrzewania 120 100 80 107 83 60 49 40 20 20

9 Koszty eksploatacji Koszty wyprodukowania 1 GJ pellet [zł] System Ogrzewania Prąd 1 2 Gaz płynny Gaz ziemny Olej opałowy Pellet

Ogrzewania 120 100 80 107 83 60 40 49 38 20

10 Ksieżówka

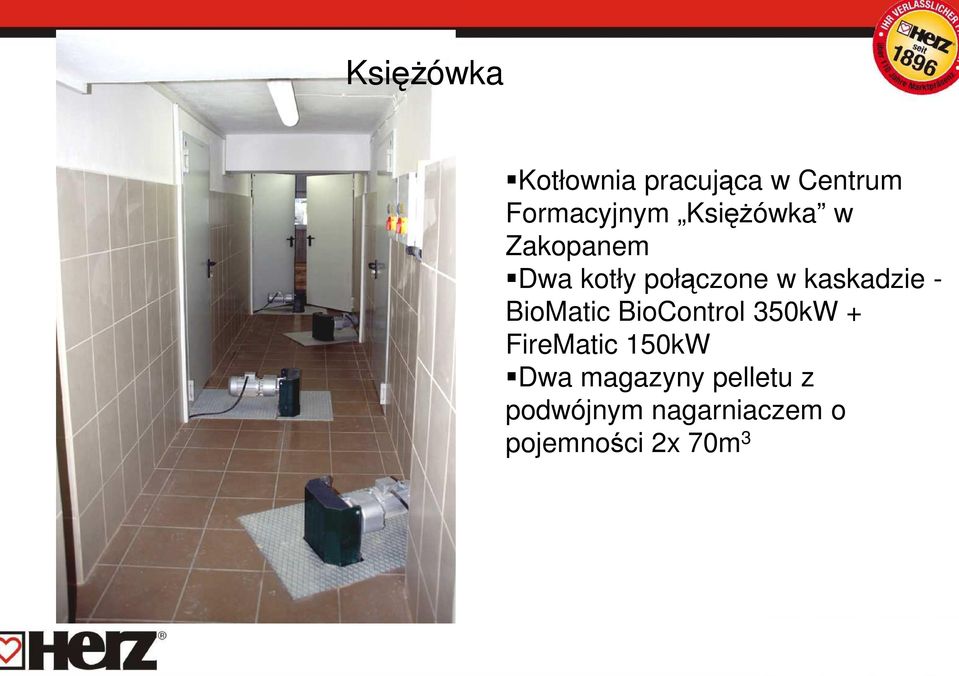

11 Księżówka Kotłownia pracująca w Centrum Formacyjnym Księżówka w Zakopanem Dwa kotły połączone w kaskadzie - BioMatic BioControl 350kW + FireMatic 150kW Dwa magazyny pelletu z podwójnym nagarniaczem o pojemności 2x 70m 3

- BioMatic BioControl 350kW + FireMatic 150kW Dwa

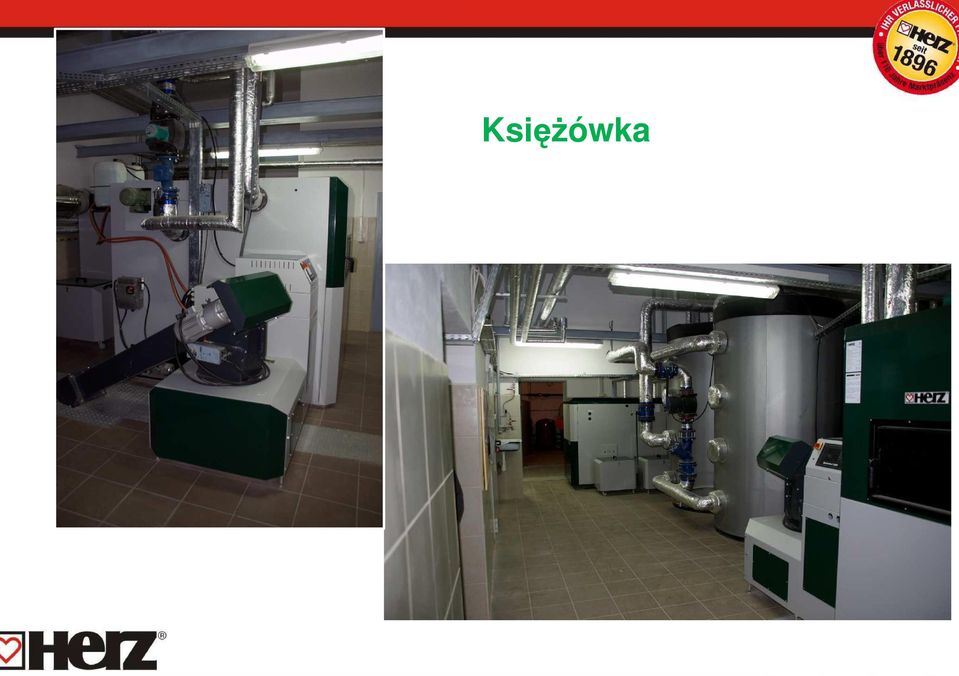

12 Księżówka

13 Cerekwica Kotłownia kontenerowa znajdująca się we wsi Cerekwica nie daleko miasta Żnin w woj. Kujawsko-Pomorskim Dwa kotły BioMatic 350 kw połączone w kaskadzie opalane peletem Dodatkowy kocioł olejowy 720kW 2 silosy o objętości 54m 3 każdy

Kujawsko-Pomorskim Dwa kotły BioMatic 350 kw połączone w

14 Cerekwica Kotłownia obsługuje osiedle mieszkaniowe znajdujące się tuż obok kotłowni Spółdzielnię mieszkaniową Kłos

15 Charcice Kotłownia znajduje się w Ośrodku Leczenia Uzależnień w Charcicach

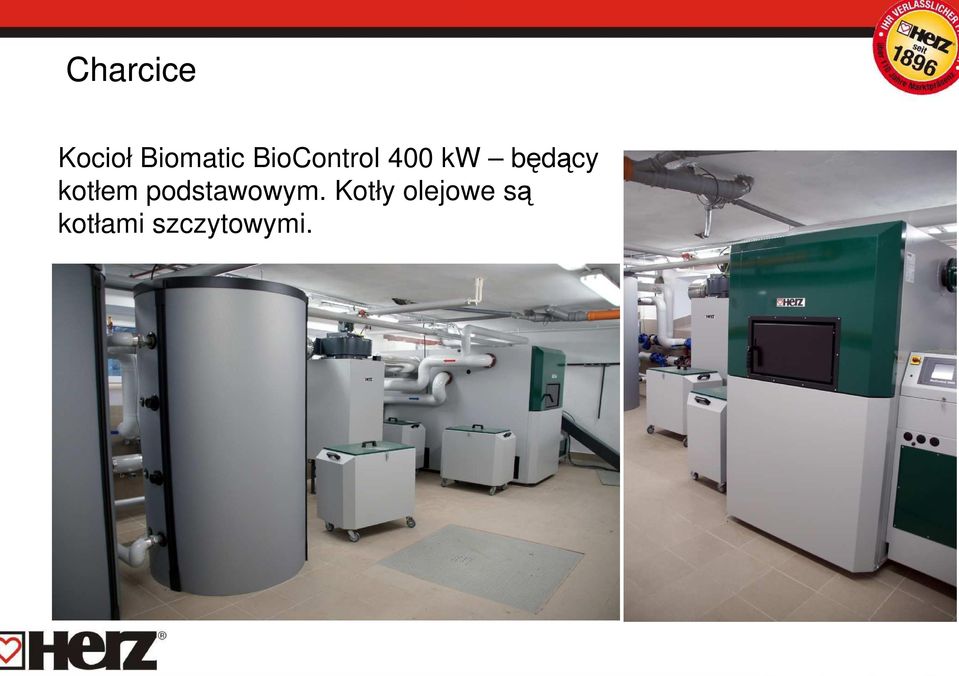

16 Charcice Kocioł Biomatic BioControl 400 kw będący kotłem podstawowym. Kotły olejowe są kotłami szczytowymi.

17 Projekt układu przygotowania ciepła

18 Sierakowice Kotłownia zastępuje starą kotłownię opalaną oleje opałowym

19 Sierakowice Kocioł BioMatic BioControl 500kW jest kotłem podstawowym Dwa kotły olejowe połączone w kaskadę są kotłami szczytowymi Ogrzewana jest cała Spółdzielnia mieszkaniowa Wichrowe Wzgórza w Sierakowicach 2 zasobniki buforowe o objętości 2x 3m 3

szczytowymi Ogrzewana jest cała Spółdzielnia mieszkaniowa

20 Projekt układu przygotowania ciepła

21 Strawczyn Kotłownia montowana dla Centrum Sportowo-Rekreacyjnego w Strawczynie niedaleko kielc Obiekt ma zostać otworzony w maju 2011r.

22 Dwa kotły połączone w kaskadę kocioł BioMatic BioControl 500kW i Fire Matic BioControl 150kW

23 Projekt układu przygotowania ciepła

24 Sadlinki

25 Sadlinki Kotłownia kontenerowa ogrzewająca Spółdzielnię mieszkaniową w Sadlinkach Kocioł BioMatic 300kW + kocioł 400kW 2 silosy na pelet 2x 25m3

26 Owidz Kotłownia kontenerowa ogrzewająca Zespół Szkół Ponadgimnazjalnych w Owidzu

27 Kocioł BioMatic 300kW + kocioł Olejowy 400kW 2 silosy na pelet 2x 25m3

28 Modelowy przykład realizacji

29 zpital MSWiA Kańsk Lokalizacja - Złocieniec ul. Kańsko 1 Powiat Złocieniecki Szpital Specjalistyczny MSWiA na 120 łóżek

30 zpital MSWiA Kańsk Instalacja uruchomiona w grudniu 2009 Założenia Inwestora wymiana instalacji węglowej wspomaganej kotłami olejowymi Hr. Ing. Nestlberger Hr. Teschl obniżenie kosztów eksploatacji

31 zpital MSWiA Kańsk odatkowe wymagania inwestycji: Budynek wpisany do rejestru zabytków Opytmalizacja pomieszczenia istniejącej kotłowni. Źródło paliwa (producent peletu i zrębków) w zasięgu 20 km Uciążliwość kotłowni dla obiektu (pacjentów)

32 armonogram inwestycji Pozyskanie informacji o dofinansowaniu - styczeń 2007 P.F.U. obiektu (zewnętrzna firma consultingowa) - luty 2007 Złożenie wniosku o dofinansowanie - czerwiec 2007 Projektowanie (wykonawcze) maj - wrzesień 2009 Uruchomienie kotłowni - grudzień 2009 Zakończenie inwestycji - luty 2010

33 espół wykonawczy Dyrekcja Szpitala MSWiA Kańsk - wniosek o dofinansowanie Projektowanie: prof. dr Robert Sidełko -PK Technologia: inż. Marcin Kopeć - HERZ Dystrybucja: Hydrosan Kamień ń Pomorski Wykonawstwo: West-Bud Koszalin

34 otłownia HERZ BioMatic 1 x 500 kw zasobniki buforowe 4 x 3 m³ nagarniacz piórowy o średnicy 5 m odbiorcy ciepła: dwu obiegowa instalacja c.o. podgrzewanie ciepłej wody 4000 l instalacja ciepłej wody wspomagana zewnętrznym układem solarnym

35 ystem Biocontrol 3000 swobodnie programowane sterowanie 2 obiegami układ automatycznego przygotowania ciepłej wody + solar automatyczne wspomaganie kotłami olejowymi

36 aliwo zasyp paliwa do magazynu z góry poprzez płytę najazdowa pojemność rzeczywista magazynu 75 m 3 układ podawania oparty na nagarniaczu piórowym zasyp pelletu - co 28 dni zasyp zrębków drzewnych - co 7-10dni kotłownia wspomagana awaryjnie układem olejowym

37 aliwo jeden dostawca peletu i zrębków cena zakupu zrębków ~ 21zł m 3 (185 zł/t) cena zakupu peletu zł/t zmienna jakość zrębków i peletu

38 rojekt układu przygotowania ciepła

39 oszty i finansowanie Koszt inwestycji: ~ 5 mln zł - całość zadania ~ 1,2 mln zł - wymiana źródła ciepła Finansowane przez: 80% EU [WFOŚ(2/3), NFOŚ (1/3)] 20% środki MSWiA Przewidywany czas amortyzacji: 12 lat (dla peletu) 5,5 roku (dla zrębków).

40 ałożenia ekonomiczne sprawność instalacji: % czas pracy roczny: 4560 godzin udział roczny układu solarnego (82m 2 ): % Uzyskane wyniki (od 2.XII.2009r. do 20.IV.2010r.): ogrzewanie: 640 MWh układ solarny: 11 MWh razem: 650 MWh = ~ 2340 GJ redni koszt wyprodukowania GJ: przed modernizacją 62 zł (węgiel+olej) po modernizacji 28 zł (zrębki+pelet)

41 odsumowanie, doświadczenia Nawiązywanie w odpowiednim czasie kontaktów z firmami specjalistycznymi Rozważne projektowanie początkowo przewidziane było 2 x 300 kw - decyzję zmieniono na 500 kw + olej wspomaganie. należy planować większą wydajność sieci. należy wykorzystywać wiedzę producentów instalacji (wstępne projektowanie, schematy hydrauliczne,...) Konsekwentne kontrolowanie jakości dostarczanych zrębków Negatywne strony inwestycji dla dostawcy ciepła konieczność przyjęcia roli dozorcy u klienta (zapowietrzone grzejniki, defekt pompy od strony wtórnej, )

42 ERZ - obsługa klienta Doradztwo na etapie projektowania Szkolenia dla projektantów, dla instalatorów dla użytkowników instalacji Serwis na terenie całego kraju
